Огляд і тестування материнської плати MSI X79A-GD45 (8D)

Стан сучасного ринку IТ-товарів (як втім і будь-якого іншого) такий, що найчастіше споживачу пропонується продукт, наділений крім обов'язкових функцій, рядом додаткових можливостей, які йому, споживачу, швидше за все, ніколи і не знадобляться, зате завдяки їм збільшується вартість продукту. Розглянута сьогодні материнська плата, реалізуючи повною мірою можливості платформи Intel LGA 2011, призначена для тих користувачів, які не звикли переплачувати за необов'язкові для них функції, а тим часом, таких користувачів більшість. Чи здатна стати розглянута сьогодні системна плата одним з найбільш продаваних продуктів серед рішень на Intel X79 Express ми і постараємося з'ясувати в даному огляді материнської плати MSI X79A-GD45 (8D).

MSI X79A-GD45 (8D)

Специфікації материнської плати MSI X79A-GD45 (8D):

Виробник

MSI

Модель

X79A-GD45 (8D)

Чіпсет

Intel X79 Express

Процесорний роз’єм

Socket LGA 2011

Підтримувані процесори

Процесори Intel Core i7 другого покоління (Sandy Bridge-E)

Використовувана пам'ять

DDR3 1066/1333/1600/1866*/2133*/2400*(OC)

Підтримка пам'яті

8 x 240-контактних DIMM чотириканальної архітектури до 128 ГБ

Слоти розширення

3 x PCI-E 3.0 x16 (x16/x16/x8)
2 x PCI-E 2.0 x16 @ x8
1 x PCI-E x1

Дискова підсистема

Чіпсет Intel X79 Express підтримує:
4 x SATA 3.0 Гб/с;
2 x SATA 6.0 Гб/с, підтримка SATA RAID 0, 1, 5, 10

LAN

Гігабітний мережний контролер Intel WG82579V

Звукова підсистема

Realtek ALC892, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення
4-контакний роз’єм живлення типу Molex

Охолодження

Алюмінієвий радіатор на MOSFET
Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
4 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (миша)
1 x PS/2 (клавіатура)
1 x LAN (RJ45)
2 x USB 3.0
6 x USB 2.0
1 x кнопка скидання CMOS
1 x оптичний S/PDIF
1 x коаксіальний S/PDIF
8-канальний аудіо вихід

Внутрішні порти I/O

2 x USB 2.0 (до чотирьох додаткових)
1 x USB 3.0 (до двох додаткових, 19-контактний роз’єм)
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
1 x джампер скидання CMOS
1 x кнопка Power
1 x кнопка OC Genie II
1 x перемикач мікросхем BIOS
1 x TPM порт
1 x COM порт
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 32 Мб ПЗП
AMI BIOS, Pnp, DMI 2.0, ACPI 2.0a

Комплектація

посібник користувача і де кілька інформаційних буклетів;
сертифікат якості;
брошура OC Guide;
диск з драйверами і утилітами;
6 x SATA-кабелів SATA 6 6 Гбіт/с;
набір коннекторів;
SLI-міст;
заглушка інтерфейсної панелі.

Форм-фактор,
розміри, мм

ATX
305 x 244

Сайт виробника

http://ua.msi.com/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

MSI X79A-GD45 (8D)

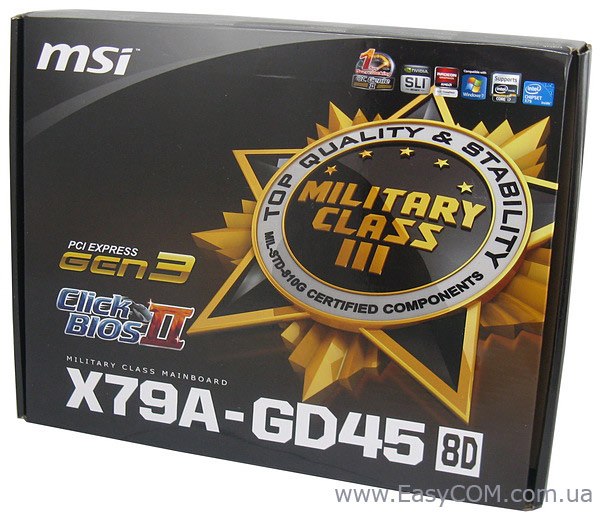

Упаковка, у якій утримується материнська плата MSI X79A-GD45 (8D), відрізняється досить привабливим дизайном – вона оформлена в темних тонах, при цьому на лицьовій стороні є мінімум кричущих написів, що налаштовує на відповідне серйозне відношення до продукту. За допомогою наявних тут написів і піктограм розробник плати пропонує інформацію про найменування моделі плати, підтримку шини PCI-Express 3.0, Multi-GPU технологій ATI CrossFireX і NVIDIA SLI, а також таких фірмових технологій власної розробки, таких як Military Class III, ClickBIOS II і технології авторозгону OC Genie II.

MSI X79A-GD45 (8D)

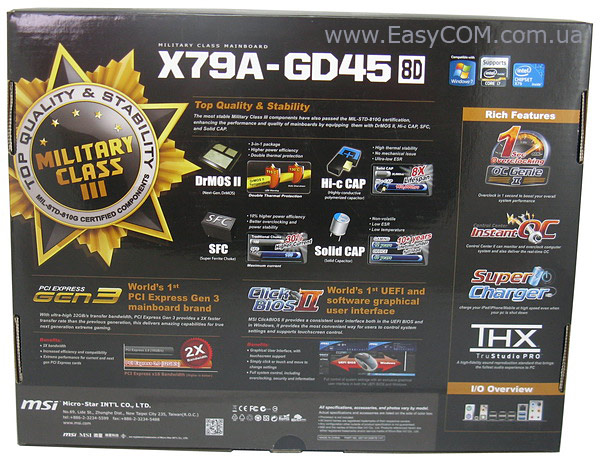

Більшу частину простору на зворотному боці упаковки займає ілюстрований опис особливостей концепції Military Class III, відповідно до якої виконані електронні компоненти розглянутого рішення. Головне нововведення нової редакції концепції полягає в застосуванні інтегральних мікросхем DrMOS II, які містять термічний сенсор для захисту від перегріву. Крім того, тут є розширена інформація про можливості шини PCI-E 3.0 і нового інтерфейсу UEFI Clickbios II, відзначається наявність технологій OC Genie II, Instant OC і SuperСharger. У нижній частині коробки є конфігурація панелі інтерфейсів материнської плати.

MSI X79A-GD45 (8D)

MSI X79A-GD45 (8D)

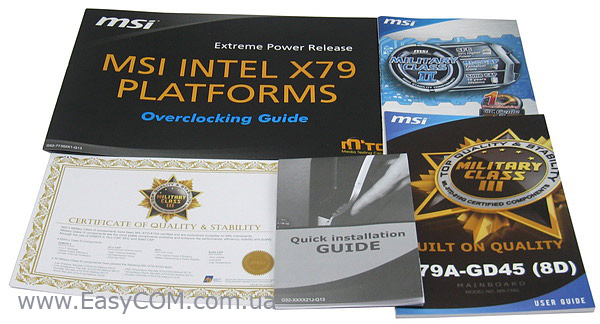

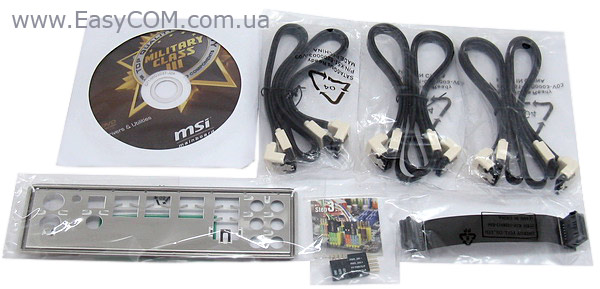

Крім материнської плати MSI X79A-GD45 (8D), у коробці виявився наступний комплект додаткових компонентів:

  • посібник користувача і декілька інформаційних буклетів;
  • сертифікат якості;
  • брошура OC Guide;
  • диск з драйверами і утилітами;
  • 6 x SATA-кабелів SATA 6 Гбіт/с;
  • набір коннекторів;
  • SLI-міст;
  • заглушка інтерфейсної панелі.

Досить скромний набір, однак все необхідне для експлуатації сучасного комп'ютера є – кількість кабелів SATA дорівнює кількості наявних на платі портів, плюс SLI-міст, який згодиться при об'єднанні в масив двох графічних адаптерів від NVIDIA.

MSI X79A-GD45 (8D)

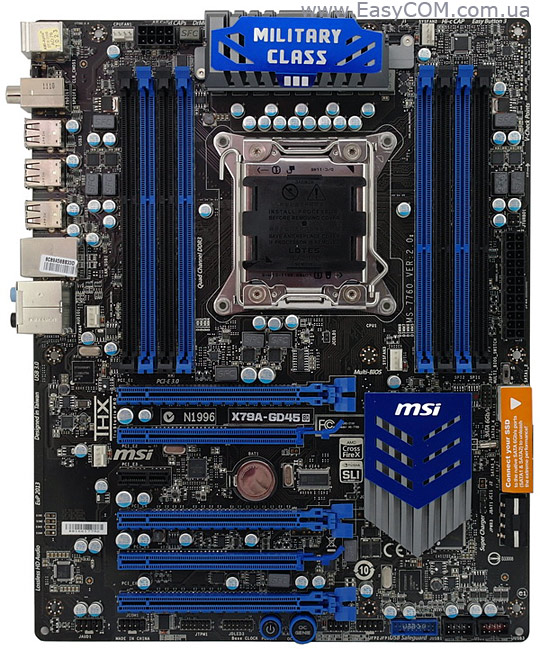

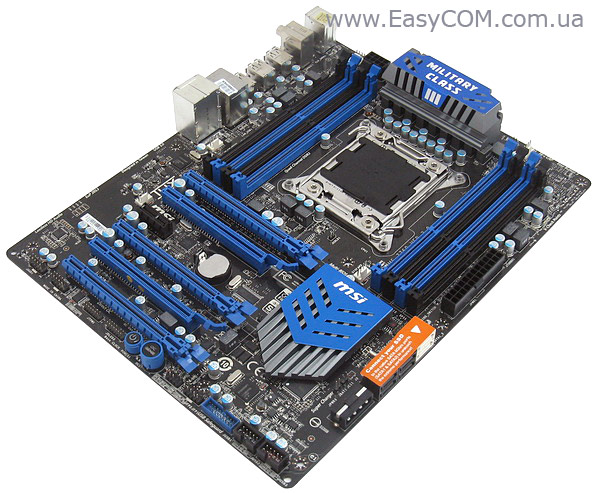

Материнська плата MSI X79A-GD45 (8D) належить до стандартного форм-фактору ATX і має досить привабливий зовнішній вигляд завдяки вдалій комбінації чорного і синього кольору в оформленні. Первинний аналіз юзабіліті плати приводить до висновку, що вона має всі підстави бути цілком зручною в експлуатації, завдяки раціональному розташуванню стратегічно важливих портів і роз’ємів. Нижні засувки слотів під ОЗП виконані у вигляді статичних фіксаторів, що дозволить легко робити витяг/встановлення модулів пам'яті при встановленій у перший слот PCI-E x16 відеокарти. Порти SATA також залишаться доступними у випадку встановлення довгої відеокарти, тому що вони повернуті в площину материнської плати.

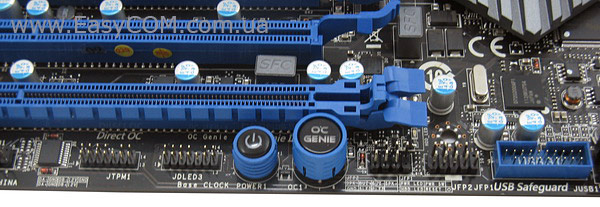

Як і практично будь-яка системна плата на Intel X79 Express, MSI X79A-GD45 (8D) спроектована з урахуванням імовірності проведення на ній оверклокерських експериментів, тому дане рішення містить у собі ряд оверклокерських функцій. Так, на платі присутні: кнопки Power і OC Genie II, остання призначена для активації алгоритму авторозгона системи; панель V-Check Point, яка дозволить за допомогою мультиметра заміряти напруги на основних компонентах системи; перемикач між двома мікросхемами BIOS з різними версіями попереднього завантаження.

MSI X79A-GD45 (8D)

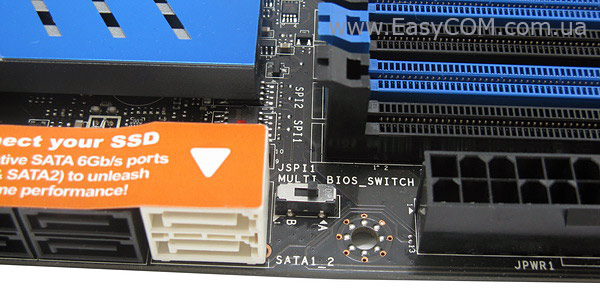

Відмітною рисою MSI X79A-GD45 (8D) є оригінальна комбінація високої продуктивності платформи Intel LGA 2011 і досить скромних можливостей по організації дискової підсистеми. Справа в тому, що в складі розглянутого рішення є всього шість портів SATA, і всі вони управляються винятково інтегрованим в PCH контролером. Таким чином, плата підтримує чотири порти SATA 3 Гб/c і два SATA 6 Гб/c з можливістю побудови SATA RAID 0, 1, 5, 10, чого за сучасних мірками, коли на багатьох інших рішеннях застосовуються додаткові SATA-контролери сторонніх виробників, може здатися недостатньо. Проте, дана особливість дозволяє зробити MSI X79A-GD45 (8D) більш доступною для тих користувачів, яким достатньо наявності одного-двох накопичувачів у своїй системі. Наклейка на портах SATA говорить про те, що при наявності SSD-накопичувача його необхідно підключати до портів SATA 6 Гб/c (білого кольору) для того, щоб повністю розкрити його швидкісні характеристики.

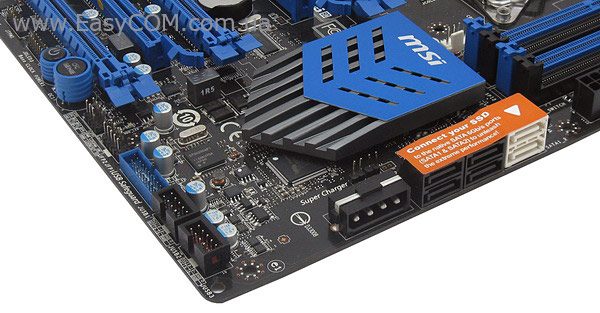

Роз’єм живлення Molex, розташований поруч з портами SATA, призначений для подачі додаткової енергії на слоти розширення в тому випадку, якщо користувач використовує декілька потужних відеокарт, об'єднаних у масив.

MSI X79A-GD45 (8D)

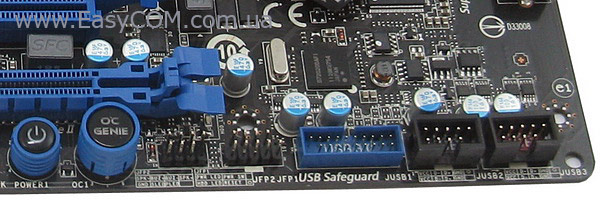

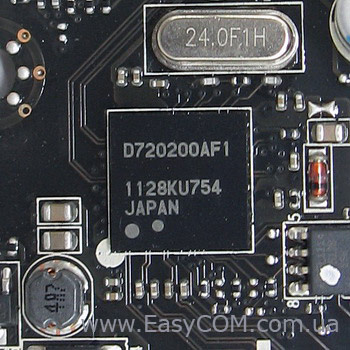

Материнська плата MSI X79A-GD45 (8D) дозволяє задіяти до десяти портів USB 2.0, шість з них доступні на інтерфейсній панелі, ще чотири порти можна вивести від спеціальних роз’ємів на самій платі. Високошвидкісний інтерфейс USB 3.0 реалізований за допомогою двох мікросхем NEC D720200AF1, кожна з яких регулює роботу двох відповідних портів – два порти можна знайти на панелі інтерфейсів, ще два підключаються безпосередньо на платі за допомогою 19-контактного роз’єму. Щоправда, такий модуль, необхідний для підключення двох додаткових портів, у комплекті поставки плати відсутній, але при бажанні його можна придбати окремо.

MSI X79A-GD45 (8D)

Розглянута системна плата оснащено шістьма слотами розширення, серед них значаться:

  • 3 x PCI-Express 3.0 x16;
  • 2 x PCI-Express 2.0 x16 @ x8;
  • 1 x PCI-Express 2.0 x1.

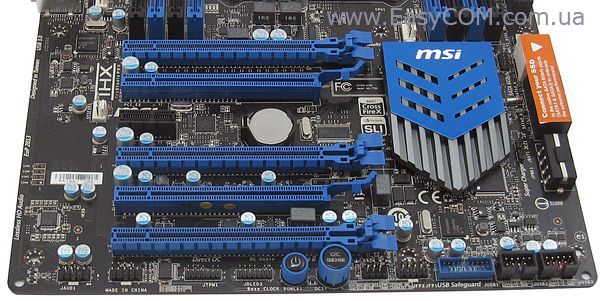

Таким чином, згідно специфікації плати, працювати з шиною PCI-E 3.0 здатні не всі слоти PCI-E 3.0 x16, а тільки три з них – їх легко можна відрізнити завдяки більш масивним обрисам. Причому слоти PCI-E 3.0 x16 розташовані на платі таким чином, щоб забезпечувати створення високопродуктивних Multi-GPU конфігурацій ATI CrossFireX або NVIDIA 3-way SLI у режимі x16/x16/x8, що складаються з трьох відеоприскорювачів, оснащених двослотовою системою охолодження, при цьому слот PCI-E x1 залишається доступним. Таким чином, як і більшість інших плат на Intel X79 Express, материнська плата MSI X79A-GD45 (8D) має досить значний потенціал у плані побудови потужного ігрового ПК, про це свідчить і вищезгаданий роз’єм живлення Molex, який розробники плати рекомендують використовувати, коли на платі встановлено декілька високопродуктивних відеокарт.

Приставка «(8D)» у найменуванні моделі розглянутої материнської плати вказує на те, що вона оснащена вісьма слотами для встановлення модулів оперативної пам'яті (для довідки: у лінійці материнських плат на Intel X79 Express компанії MSI є аналогічна модель, але з чотирма слотами, у її найменуванні приставка «(8D)» відсутня). Вісім 240-контактних DIMM-слотів, призначені для розміщення модулів оперативної пам'яті стандарту DDR3, дозволяють задіяти чотириканальний режим функціонування пам'яті (по два модулі на канал) з максимально можливим загальним об'ємом банків пам'яті, що становлять вражаючі 128 ГБ. Розглянута материнська плата підтримує модулі пам'яті, здатні працювати на частоті аж до 2400 МГц у режимі розгону. Кожний чотирислотовий блок оснащений власним трифазним стабілізатором напруги, що повинно підвищити надійність системи в умовах розгону. Порядок заповнення слотів пам'яті змінюється залежно від кількості доступних модулів пам'яті, і режиму її роботи (одно-/дво-/три-/чотириканальний), тому при складанні системи необхідно керуватися інструкцією для експлуатації даної материнської плати.

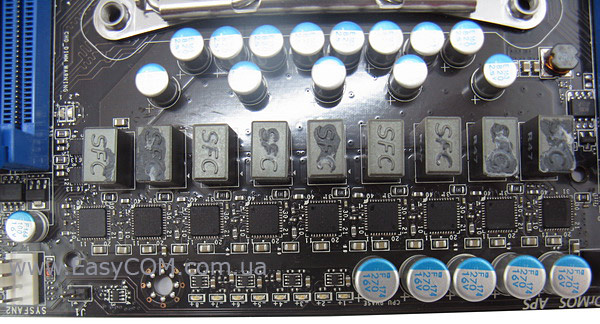

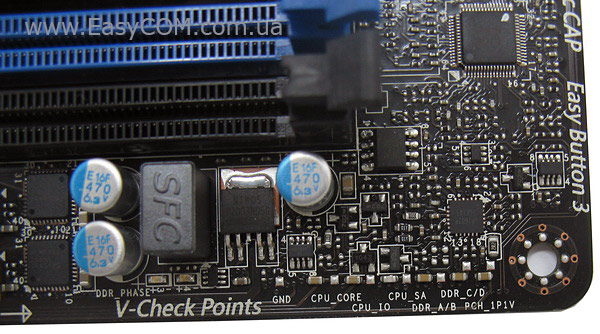

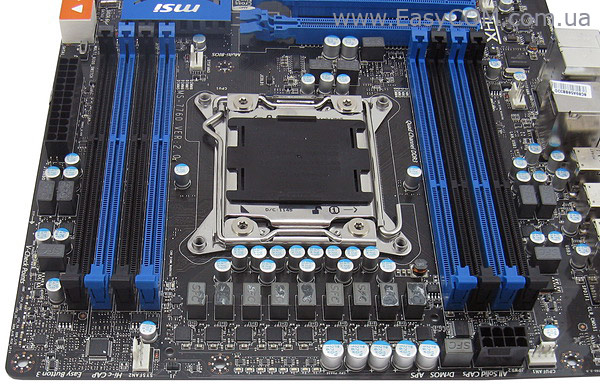

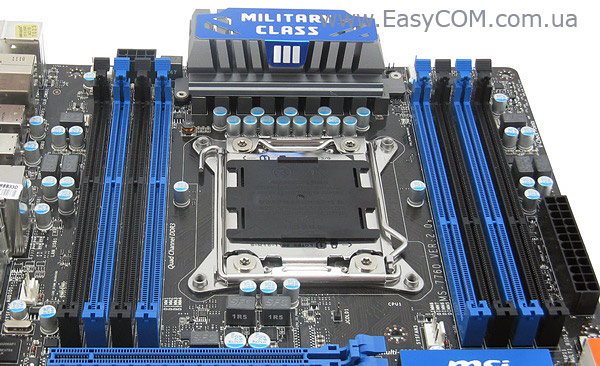

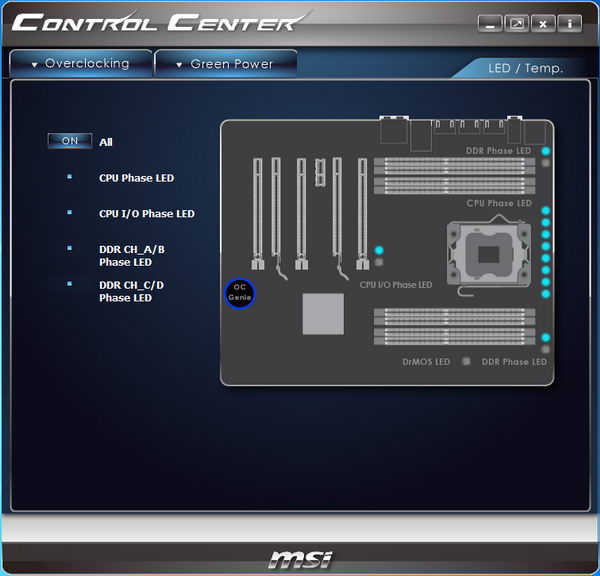

Вузол стабілізатора живлення процесора материнської плати MSI X79A-GD45 (8D) побудовано за схемою 8+1 фаза – вісім фаз призначені для живлення процесора, одна - для подачі енергії на контролер пам'яті і «системний агент» процесора. Подача енергії здійснюється за допомогою 8-контактного роз’єму живлення ATX12V. Керування стабілізатором здійснюється за допомогою ШІМ-контролера виробництва uРi Semiconductor Corporation з маркуванням uР1618A. Електронні компоненти, які входять до складу вузла живлення CPU, відповідно до фірмової концепції MSI Military Class III, пройшли ряд тестів, виконаних по реально існуючому американському військовому стандарту MIL-STD-810G. Нововведенням концепції MSI Military Class III є те, що крім фірмових танталових конденсаторів Hi-c CAP, дроселів з феритовою серцевиною Super Ferrite Core і високоякісних твердотільних конденсаторів, до складу вузла живлення входять фірмові інтегральні енергозберігаючі мікросхеми DrMOS II, що включають у себе термічний датчик для захисту системи від перегріву при надмірно високих на неї навантаженнях. У випадку коли температура на мікросхемах DrMOS II підбирається до критичних значень, загоряються світлодіодні індикатори, розташовані на самому краю текстолітового аркуша, після чого, якщо температура продовжує підвищуватися, відбувається автоматичне вимикання системи. Взагалі, застосування такої системи живлення цілком виправдане для високопродуктивного ПК, з урахуванням розгону різному ступеня інтенсивності.

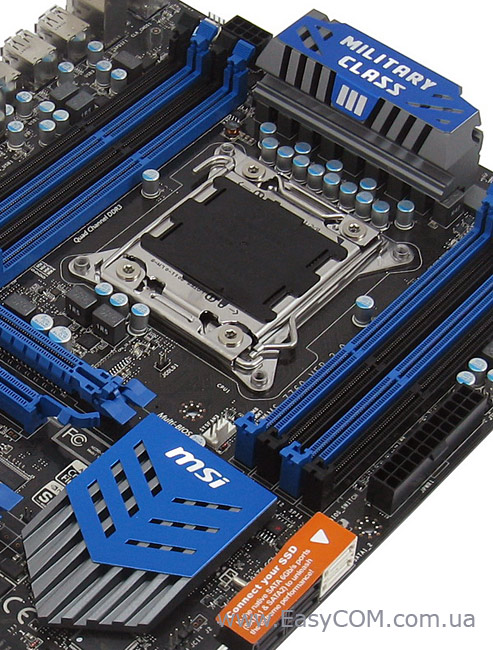

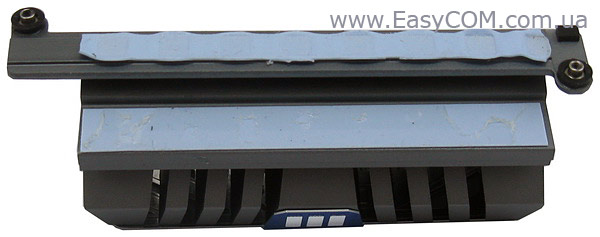

Охолодження елементів MSI X79A-GD45 (8D), що нагріваються,  реалізовано за допомогою двох алюмінієвих радіаторів, які мають надійне гвинтове кріплення до плати. Радіатор, виконаний у формі щита, розсіює тепло випромінюване мікросхемою Intel X79 Express. Більш габаритний радіатор контактує з мікросхемами DrMOS II і дроселями SFC через термопрокладки. Радіатори показують високу ефективність роботи – під час тестування плати температура на жодному з них не перевищувала 40°C.

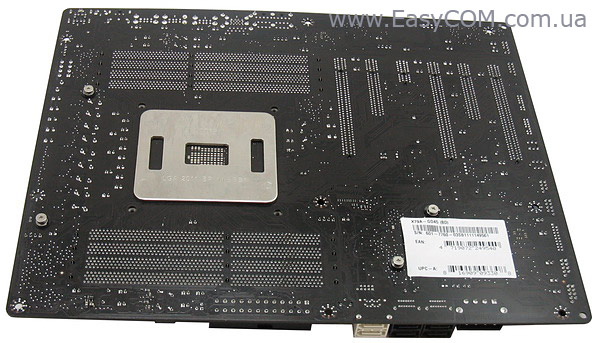

На звороті материнська плата MSI X79A-GD45 (8D) нічим не примітна, за винятком металевої пластини, що захищає вузол процесора від деформацій, і надійного гвинтового кріплення радіаторів системи охолодження.

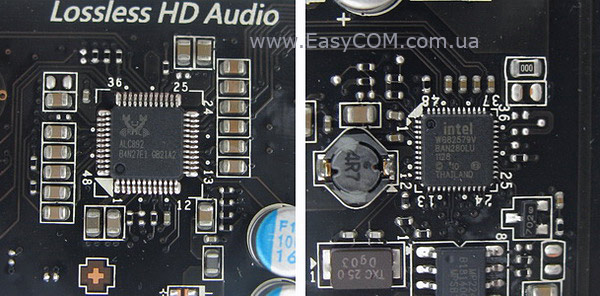

Звукова підсистема розглянутого сьогодні рішення заснована на популярному HDA-кодеку 8-канального звуку Realtek ALC892, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Intel WG82579V.

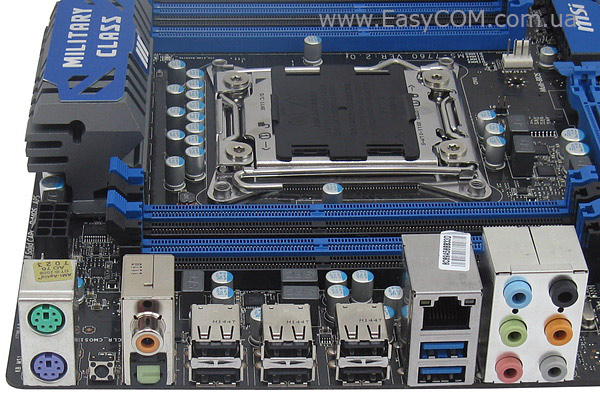

На інтерфейсній панелі MSI X79A-GD45 (8D) є наступний набір портів:

  • 1 x PS/2 (миша);
  • 1 x PS/2 (клавіатура);
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 6 x USB 2.0;
  • 1 x кнопка скидання CMOS;
  • 1 x оптичний S/PDIF;
  • 1 x коаксіальний S/PDIF;
  • 8-канальний аудіо вихід.

Взагалі, на інтерфейсній панелі є всі необхідні роз’єми, не вистачає, хіба що, пари портів eSATA – таке обмеження даної плати. Зате порадіти можна наявності кнопки скидання CMOS, тому що при виставлянні некоректних наслаштувань в BIOS не доведеться розкривати корпус і замикати джампер.

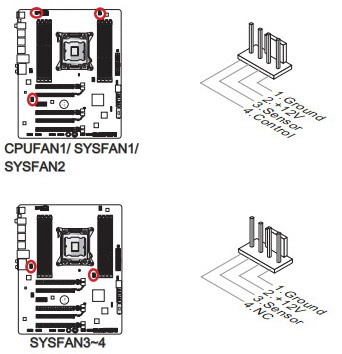

Материнська плата MSI X79A-GD45 (8D) оснащена п'ятьма роз’ємами для підключення вентиляторів: один призначений для підключення процесорного кулера, ще чотири – системних вентилятори. Перевагою плати є й те, що всі роз’єми мають повноцінне чотириконтактне виконання.

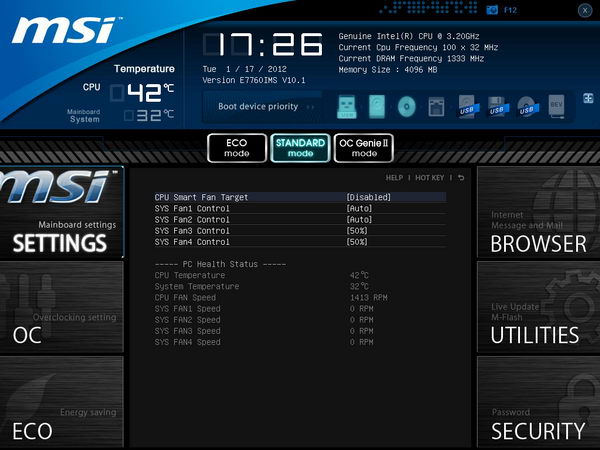

UEFI BIOS

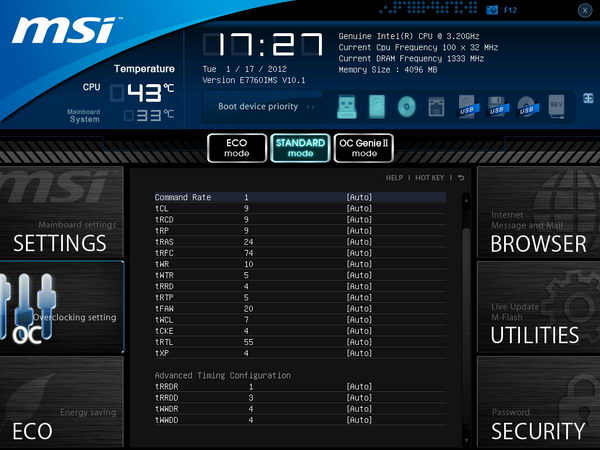

На материнській платі MSI X79A-GD45 (8D) використовується оновлена версія фірмового попереднього завантаження ClickBIOS II, заснованого на інтерфейсі UEFI. Clickbios від MSI у другій іпостасі відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування, наприклад, пріоритет завантажувальних пристроїв можна задавати перетаскуючи мишкою значок відповідного пристрою.

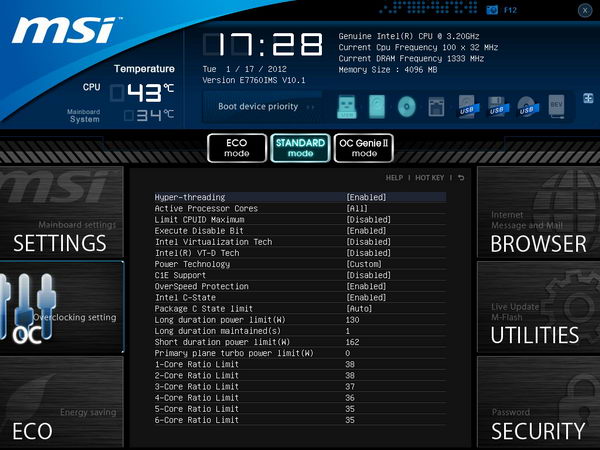

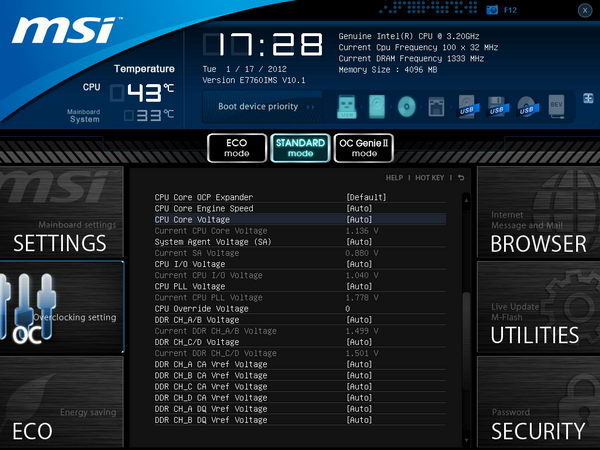

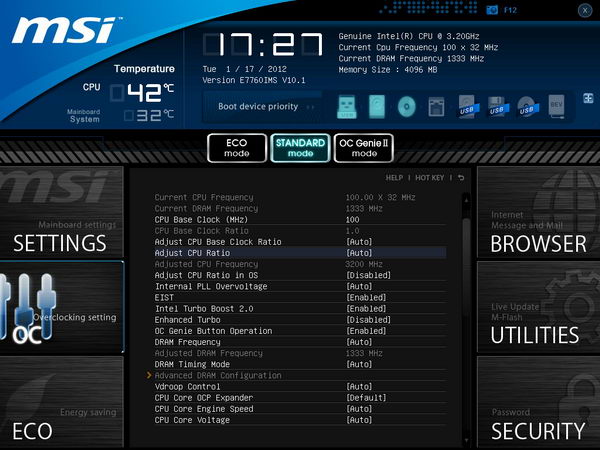

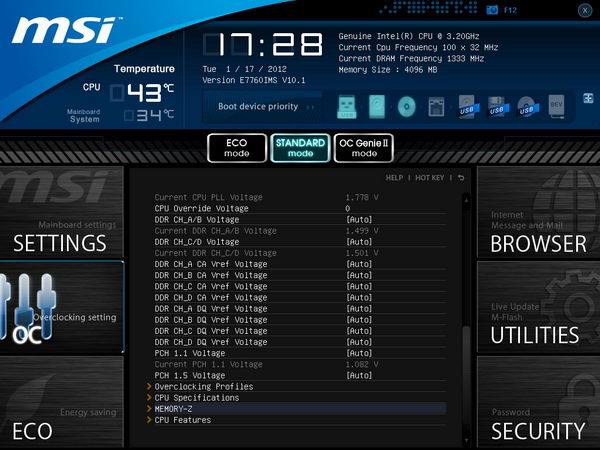

Для оверклокера найбільший інтерес представляє розділ «OC», де згруповані всі налаштування, що так чи інакше стосуються розгону системи – тут є повний спектр регулювань різних частот, множників і напруги, для зручності сприйняття, ми зібрали основні налаштування для розгону системи в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок



Частота системної шини, Мгц

CPU Base Clock

90 – 200

0,1

Множник системної шини

Adjust CPU Base Clock Ratio

Auto, 1.0, 1.25, 1.67



Процесорний множник

Adjust CPU Ratio

12 – 60

1

Множник частоти Turbo Boost

Core Ratio Limit

35 – 255

1

Дільник для пам'яті

DRAM Frequency

8, 10.66, 13.33, 16.00, 18.66, 21.33, 24.00



Затримки ОЗП

 DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR



Обмеження по потужності при тривалому прискоренні, В

Long Duration Power Limit

1 – 255

1

Тривалість довгого прискорення, с

Long Duration Maintained

1 – 255

1

Обмеження по потужності при короткочасному прискоренні, В

Short Duration Power Limit

1 – 255

1

Primary Plane Turbo Power Limit (W)

1 – 255

1

CPU Core Engine Speed

1,5x, 2x



 Напруга на процесорі, В

CPU Core Voltage

0,8 – 1,8

0,005



CPU I/O Voltage

0,85 – 1,69

0,02



DDR CH_A/B Voltage

1,05 – 2,445 В

0,075



DDR CH_C/D Voltage

1,05 – 2,445 В

0,075



DDR CH_A CA Vref Voltage

0,435 – 1,15 В

0,025

DDR CH_B CA Vref Voltage

0,435 – 1,15 В

0,025



DDR CH_C CA Vref Voltage

0,435 – 1,15 В

0,025

DDR CH_D CA Vref Voltage

0,435 – 1,15 В

0,025



System Agent Voltage (SA)

0,85 – 1,8 В

0,005



CPU PLL Voltage

1,4 – 2,5 В

0,02

PCH 1.1 Voltage

0,9 – 1,9 В

0,01



PCH 1.05

1,2 – 1,9 В

0,1

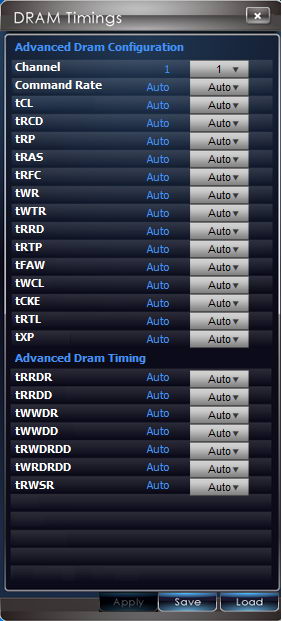

Регулювання затримок на модулях оперативної пам'яті присутні в повному об'ємі.

Доступ до керування процесорних технологій і турбомножника відкривається в пункті «CPU Features» розділу «OC».

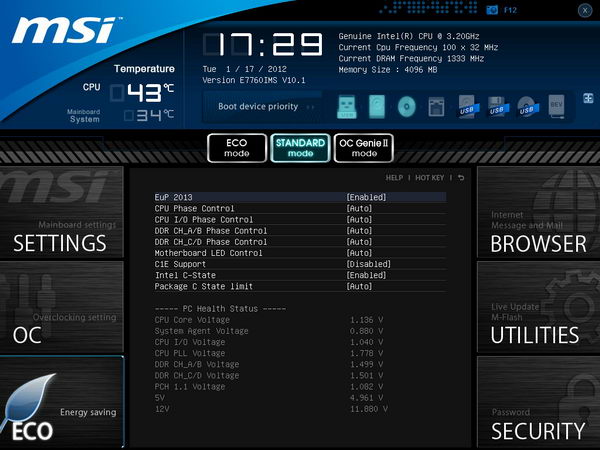

Для активації/деактивації тих чи інших енергозберігаючих технологій необхідно вже проїхати в інший розділ – «ECO».

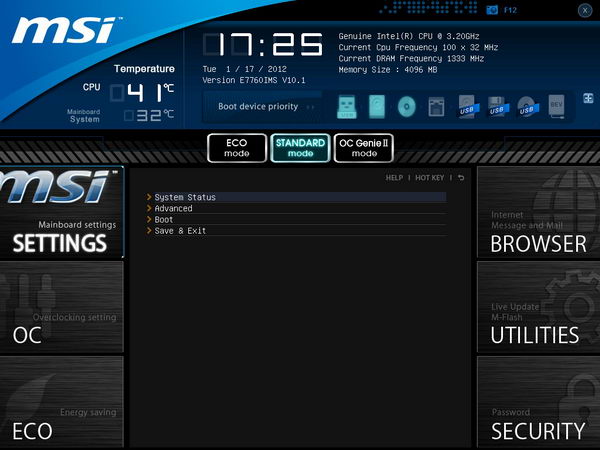

У розділі «Settings» відкривається доступ до спостереження за температурою процесора і чіпсета, а також швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну швидкість обертання вентиляторів.

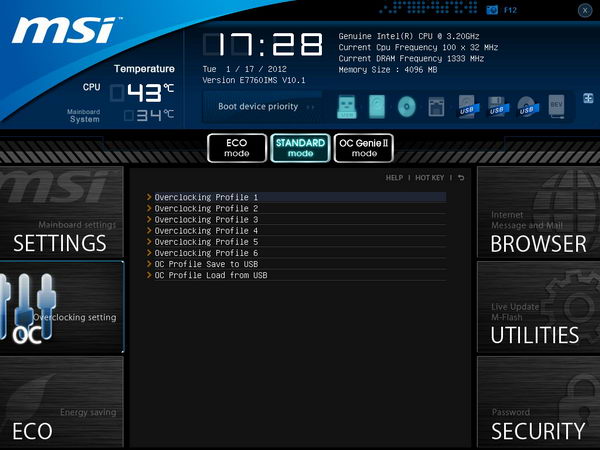

Пункт «Overclocking Profiles» роздягнула «OC» дозволяє зберігати до шести профілів розгону системи і обмінюватися ними з іншими комп'ютерами.

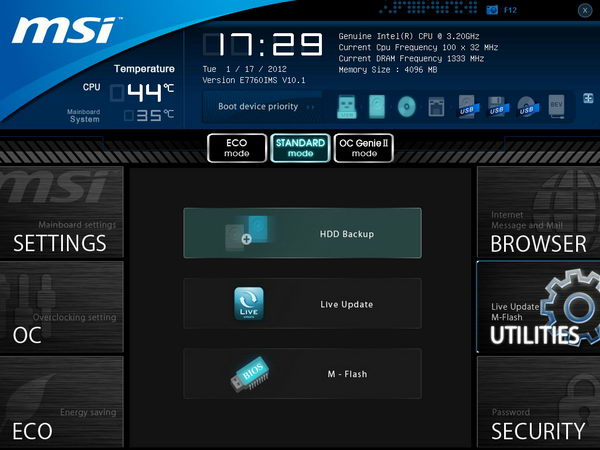

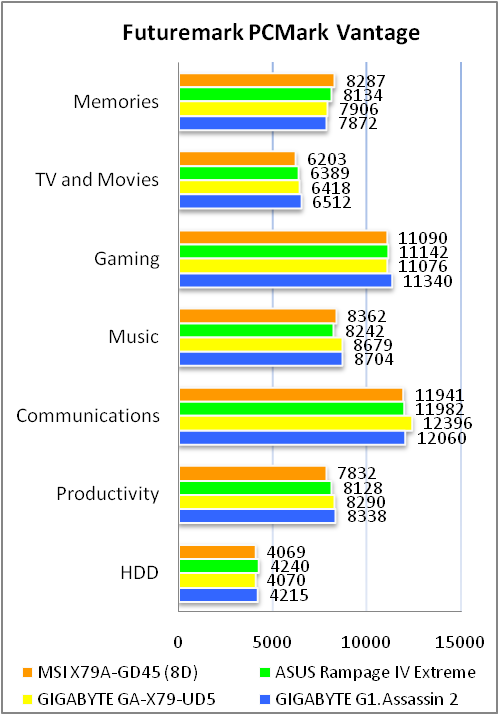

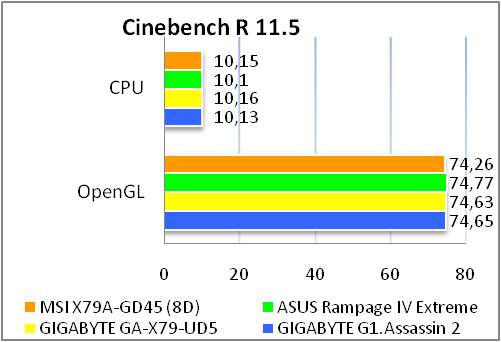

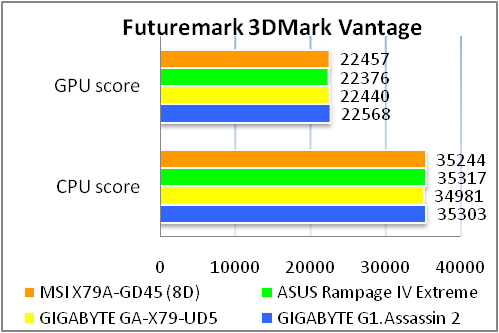

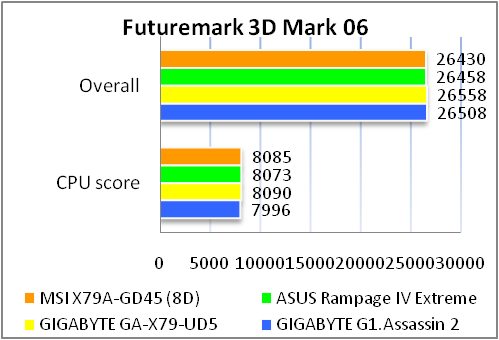

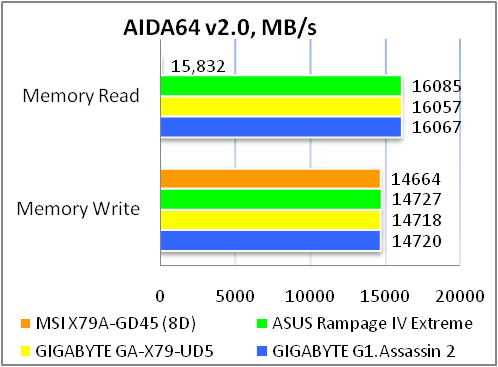

У розділі «Utilities» можна одержати доступ до утиліт, для відновлення або створення резервної копії поточної версії UEFI.
