Материнська плата MSI P6N SLI

Сьогодні ми згадаємо про гідного уваги, проте все-таки менш дорогого ніж ASUS, виробника материнських плат, компанію MSI і її продукт, який отримав один із самих технологічних на сьогоднішній день чіпсетів NVIDIA nForce 650i SLI (C55), модель  P6N SLI. Вона цілком може стати основою недорогої, але досить швидкої і функціональної системи на базі процесорів Intel Core 2 Extreme (два і чотири ядра), Core 2 Quad, Core 2 Duo.

Технічні характеристики

Виробник

MSI

Модель

P6N SLI

Чіпсет

NVIDIA nForce 650i SLI (C55)

Південний міст

NVIDIA nForce 430i (MCP 51)

Процесорний роз’єм

Socket LGA775

Підтримувані процесори

Quad-Core/ Core   Extreme/ Core 2 Quad/ Core 2 Duo/ P4EE/ Pentium XE/Pentium D / Pentium 4/ Celeron D

Системна шина, МГц

1333/1066/800/533

Пам'ять, яка використовується

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактний DIMM двоканальна архітектура до 8GB non-ECC

Слоти розширення

2 x PCI Express x16 slot at x16 (SLI режим x8, х8 speed)
1 x PCI Express x1
3 x PCI 2.2

Дискова підсистема

NVIDIA nForce 430i підтримує:
2 x Ultra DMA 133 / 100 / 66/33 (4хIDE)
4 x Serial ATA 3.0Gb/s

Підтримка RAID

NVIDIA nForce 430i RAID 0, 1, 0+1, 5 і JBOD

Звукова підсистема

Realtek ALC888 8-канальний CODEC з підтримкою специфікації Azalia 1.0

Підтримка LAN

Gigabit LAN контролер із зовнішньою реалізацією на Realtek RTL8211BL

Інші контролери

VIA МЕ6308P чіпсет 1394 контролера з підтримкою 2 x 1394a портів

Живлення

24-контактний ATX роз’єм живлення
8-8- контактний ATX12V роз’єм живлення

Охолодження

Пасивне - радіатор на чіпсеті північного і південного мостів

Роз’єми для вентиляторів

1 x CPU
3 x Внутрішньокорпусних

Зовнішні порти I/O

1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x Оптичний S/PDIF порт виходу
1 x LAN (RJ45) порти
4 x USB 2.0/1.1 порти
1 x IEEE 1394a порт
1 x Паралельний порт підключення принтера 6-
канальний аудіо

Внутрішні порти I/O

1 x MSI D-Bracket 2 Connector
CD аудіо вхід
1 x IEEE1394a рознімання
2 x USB 2.0 з'єднань на 4 USB 2.0 портів
1 x FDD
1x S/PDIF вихід роз’єм для HDMI
2 x IDE роз’ем (на 4 пристрої)
4 x SATA розєєм
1x COM порт роз’єм
Chassis Intrusion роз’єм
Front Panel Audio роз’єм
Роз’єми системної панелі
Кнопка скидання CMOS

BIOS

AMI BIOS v02.61, Pn

Можливості розгону

Автоматичний.
Зміна частоти: FSB, шини HT, CPU, DDR, PCI-E
Зміни напруги живлення: на CPU, DDR, Північний міст, Південний міст

Фірмові технології

-Підтримка NVIDIA SLI (робота в x8 режимі)
-Dual Core Сеnter
-Live Update 3
-CoreCell 2
-MSI DOT Express
-MSI Live Update

Комплектація (важливе)

1 x SLI bridge із тримачем
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x SATA кабелів
1 x SATA кабель живлення
Заглушка на задню панель
Інструкція

Додатково

-

Форм-Фактор Розміри, мм

ATX, 12"x 9" (305 x 245)

Сайт виробника

http://www.msi.com.tw/

Середня вартість

0

Пакування

 Зразок, що дістався нам, має упаковку, оформлену в синьо-блакитних тонах з футуристичним дизайном, який натякає на високі швидкісні можливості цього продукту. На верхній кришці вказанні всі основні особливості материнської плати щодо підтримки нових технологій і процесорів останнього покоління Quad Core.

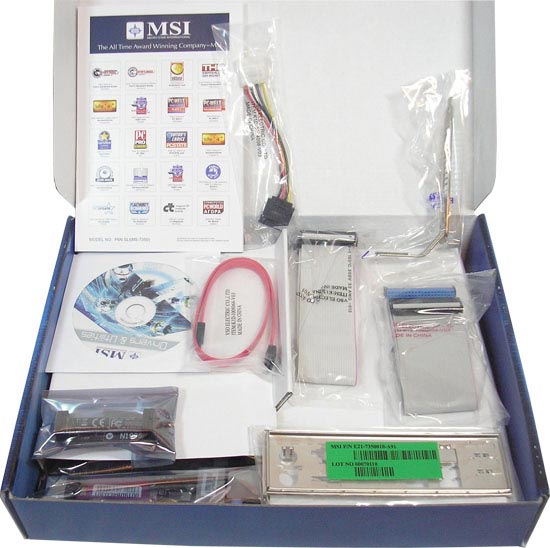

Комплектація

Продукти від компанії MSI найчастіше пропонуються користувачу з мінімальним набором додаткових аксесуарів. Зразок, який розглядаємо, не став виключенням, але про все по черзі. Комплектація даної материнської плати має бюджетний підбір, не просто заощадливий, а дуже заощадливий. Однак самі необхідні елементи, що дозволяють використовувати даний продукт у більшості конфігурацій, присутні. А надлишки комплектації, що маємо в більш дорогих моделях, в 80% випадках не використовуються власником, але споживач за них мусить сплачувати  при покупці продукту.

У комплекті присутні:

  • Материнська плата;
  • CD-диск із ПЗ драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення,
  • Один ATA-133 шлейф, один FDD шлейф;
  • Один Serial ATA кабель і один перехідник живлення;
  • Заглушка на задню панель корпусу.
  • Жорсткий міст SLI з упором.

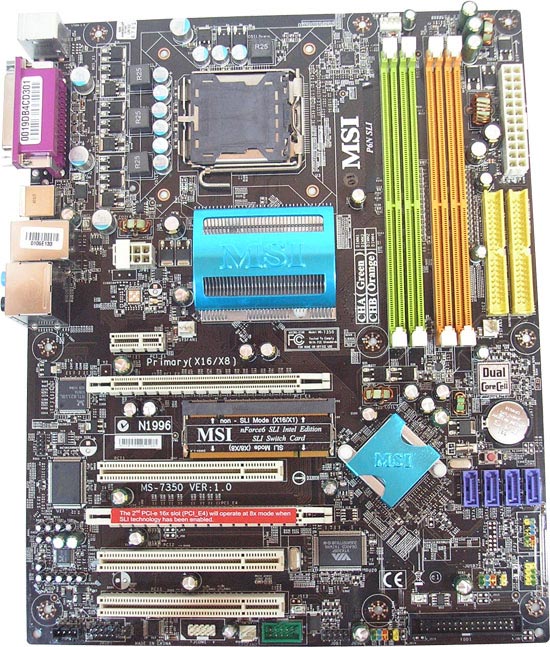

Плата MSI  P6N SLI

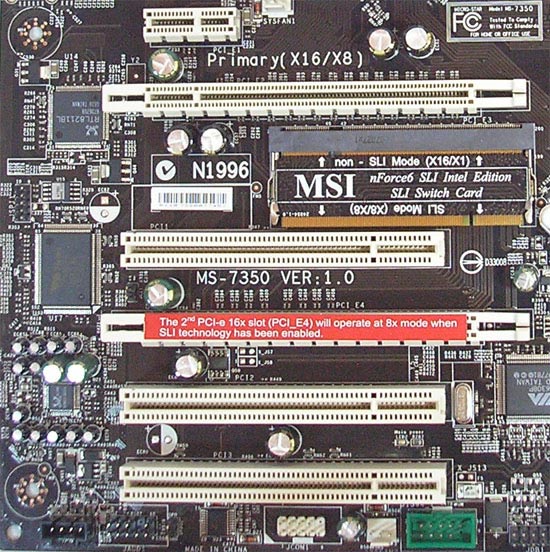

Будучи здешевленим рішенням, плата має можливість підтримки самих останніх технологій, нових моделей процесорів Intel Core 2 Extreme (два і чотири ядра), Core 2 Quad, Core 2 Duo , також досить продуманий якісний дизайн. Пасивна система охолодження чіпсета отримала досить великий радіатор, який розташувався трохи нижче процесорного роз’єму, а другий поменше знаходиться на південному мосту і має приосадкувату конструкцію. Це дозволило отримати гарні робочі можливості і не заважати встановленню додаткових пристроїв. Перетворювачі 4-канальні системи живлення були залишені розробниками без додаткового охолодження. Комунікаційні роз’єми досить непогано рознесені по краях і майже не турбують при зборці.

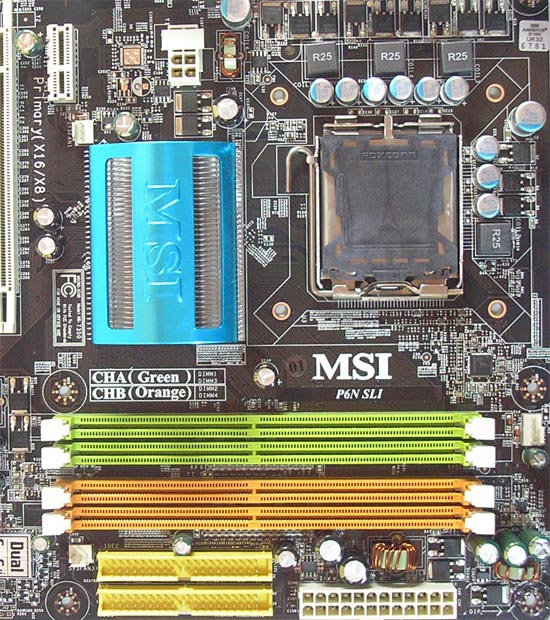

Навколо процесора цілком достатньо місця для встановлення найпоширеніших систем охолодження, які можуть знадобитися при розгоні. Кремнієві конденсатори біля секета LGA775 досить низькі і практично не перешкодять при виборі дуже широких у нижній частині радіаторів системи охолодження процесора. Присутня підтримка чотирьох модулів пам'яті з рознесенням їх на два канали, вони будуть досить віддалені від верхнього слота PCI-Express x16, слідовно, не виникне труднощів при їх встановленні або заміні. У середній частині текстоліту, трохи нижче і лівіше процесорного роз’єму, не дуже зручно розташувався 8-контактний роз’єм живлення. У деяких випадках проводу від блока живлення може бути недостатньо для обходження процесорного радіатора. 24-контактний, навпаки, знаходиться в дуже зручному місці із правого краю текстоліту. Таке розташування дуже практично при зборці і наступних маніпуляціях всередині корпусу. Праворуч, у верхній частині текстоліту скраю, маємо два досить зручно комутуємих IDE гнізда, які розташовані перпендикулярно платі. При такому розташуванні шлейф зручно приєднується, але при експлуатації може заважати маніпуляціям з жорсткими дисками. FDD роз’єм, розташовано у нижній частині плати, але при правильній початковій комутації буде непомітний надалі.

Присутня можливість підключити чотири вентилятори, вони зручно рознесені в різні кінці плати. Чотирьохконтактний CPUFAN, призначений для підключення процесорного кулера. Праворуч по середині текстоліту, ліворуч в центрі та в нижній частині, маємо ще по одному 3-контактному роз’єму для підключення внутрішньокорпусних кулерів. Досить добре як для бюджетного компонування продукту.

Наведемо таблицю специфікацій серії чіпсетів NVIDIA nForce 600i для Intel, надану на сайті виробника.



NVIDIA nForce 680i SLI

NVIDIA nForce 680i LT SLI

NVIDIA nForce 650i SLI

NVIDIA nForce 650i Ultra

Сегмент

Екстремальні SLI системи для ентузіастів

Екстремальні продуктивні SLI системи

Продуктивні SLI системи

Продуктивні системи

Роз’єми

Intel Socket 775

Intel Socket 775

Intel Socket 775

Intel Socket 775

CPU

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

Core 2 Extreme (два і чотири ядра)
Core 2 Quad
Core 2 Duo
Celeron D
Pentium 4
Pentium D 9XX
Pentium D 8XX

FSB ( МГц )

1333* МГц

1333* МГц

1066 МГц

1066 МГц

Екстремальний розгін FSB

Кращий

Добре

Добре

Добре

Технологія NVIDIA SLI™

2 x16

2 x16

2 x8

X

Третій слот розширення PCIe для графіки

V

V

X

X

SLI-Ready пам'ять ( МГц ) з EPP

1200 МГц

800 МГц

N/A

N/A

Пам'ять JEDEC DDR2 ( МГц )

800 МГц

800 МГц

800 МГц

800 МГц

**Технологія NVIDIA LinkBoost™

X

X

X

X

PCI Express

# ліній

46

46

18

18

# каналів

9

9

4

3

Конфігурація

16, 16, 8, 1, 1, 1, 1, 1, 1

16, 16, 8, 1, 1, 1, 1, 1, 1

8, 8, 1, 1
або
16, 1, 1

16, 1, 1

Приводи SATA/PATA

06/02

06/02

04/04

04/04

Швидкість SATA

3ГБ/с

3ГБ/с

3ГБ/с

3ГБ/с

RAID

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

Технологія зберігання даних NVIDIA MediaShield ™

V

V

V

V

Нативне Gigabit Ethernet з'єднання

2

2

1

1

Технологія NVIDIA FirstPacket™

V

V

V

V

Технологія NVIDIA DualNet®

V

V

X

X

Об'єднання (Teaming)

V

V

X

x

TCP/IP прискорення

V

V

X

X

Утиліта NVIDIA nTune ™

V

V

V

V

USB порти

10

10

8

8

PCI слоти

5

5

5

5

Аудіо

HDA (Azalia)

HDA (Azalia)

HDA (Azalia)

HDA (Azalia)

* Доступно на CPU з підтримкою FSB 1333МГц

**Зауваження: Технологія NVIDIA LinkBoost™ більше не підтримується в NVIDIA nForce® 680i SLI.

У зв'язку з використанням чіпа NVIDIA nForce 430i (MCP 51) в якості південного мосту, кількість SATA портів, які організовані на його базі, 4 штуки, з можливістю їх об'єднання в RAID масив 0, 1, 0+1, 5, та ще маємо два канали IDE (чотири пристрої).

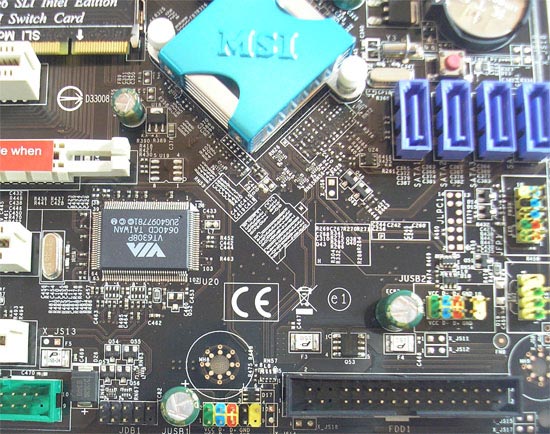

Число портів USB дорівнює восьми. На задній панелі присутній один IEEE1394a, та ще один можна вивести, приєднавши планку або роз’єм передньої панелі до гнізда в нижній частині текстоліту. У якості звукового кодека використовується Realtek ALC888 8-канальний CODEC з підтримкою специфікації Azalia 1.0. Один порт Gigabit Ethernet організовано на базі Realtek RTL8211BL. Маємо можливість встановлення двох відеокарт у режимі SLI, причому працювати вони будуть у режимі PCI Express 8Х. При встановленні навіть самих великих плат, труднощів з радіатором чіпсета або інших виступаючих елементів виникнути не повинно.

На задній панелі плати присутні наступні порти: роз’єм PS/2 для підключення миші і клавіатури, порти: 4x USB 2.0, 1x RJ45 LAN, 1 x паралельний порт підключення принтера, аудіо порти (5 шт.) 8-канального звуку і оптичний SP-DIF вихід. Інженери MSI цілком відмовилися від підтримки одного COM-Порту, на його місці розташовано 1 x IEEE 1394a порт.

На платі немає перемичок, проте виробник забезпечив даний продукт кнопкою для обнуління CMOS, яка розташована поруч із батарейкою.

BIOS

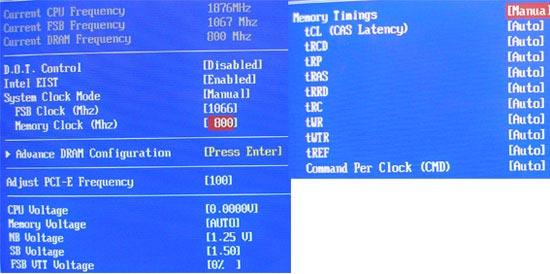

В материнській платі MSI P6N SLI використовується AMI BIOS, який має великий набір корегуємих параметрів. Тут присутні останні розробки від MSI, можливість налагодження роботи різних компонентів і таймінгів оперативної пам'яті, а також широкий набір функцій розгону і моніторингу.

Розгін трохи засмутив нестійкістю роботи і іноді зависанням BIOS на підвищених частотах. Проте, при деякому настроюванні параметрів, яких досить багато в цій моделі, в нас все вийшло. Така поведінка цілком характерна для продуктів цієї компанії.

Можливості розгону:

  • Функція автоматичного розгону має значення 1, 3, 5, 7, 10% підвищення продуктивності.
  • Зміна тактової частоти FSB (QDR) від 400 до 2500 МГц з кроком 2 МГц;
  • Зміна частоти пам'яті (DDR) від 400 до 1400 МГц з кроком 2МГц;
  • Зміна частоти шини PCI-Express від 100 до 200 МГц з кроком 1МГц;
  • Зміна напруги на DDR2;
  • Зміна CPU Voltage;
  • Зміна напруги на чіпсеті північного;
  • Зміна напруги на чіпсеті південного мосту;
  • Дуже велика кількість різноманітних налагоджень режимів і таймінгів пам'яті.

Можливості розгону реалізовані відмінно, однак сама плата не дуже бажає працювати на підвищених частотах, що  не дозволило нам отримати гідні результати.

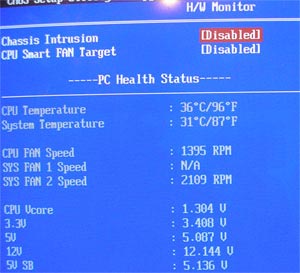

Даний продукт може стежити за своєю температурою і температурою процесора. Також у розділі моніторингу можна отримати інформацію про швидкість обертання процесорного кулера і двох вентиляторів у корпусі, спостерігати за напругами на лініях 3,3 В, 5 В, 12 В і на процесорі (Vcore). Включення функції CPU Smart FAN Target дозволяє материнській платі керувати швидкістю обертання процесорного кулера, залежно від навантаження (температури процесора).

Розгін

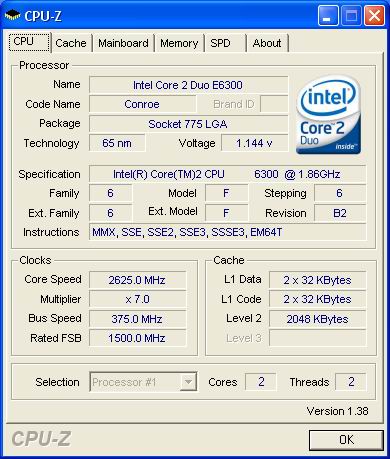

За допомогою вищевказаних налагоджень нам вдалося «розігнати плату» до 375 МГц, а при встановленні відповідних комплектуючих можливо підвищити продуктивність системи майже на 50%.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

GigaByte GV-NX76T256 D-RH GeForce 7600GT 256 Мб

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

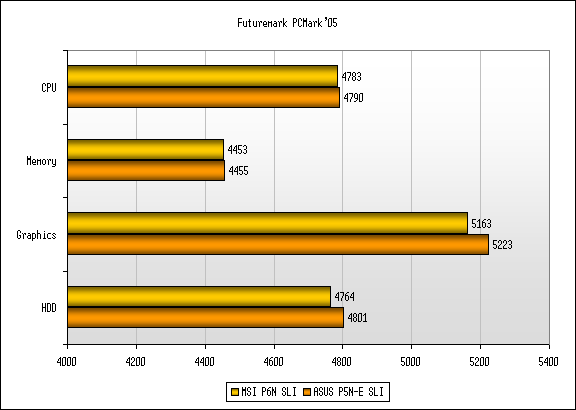

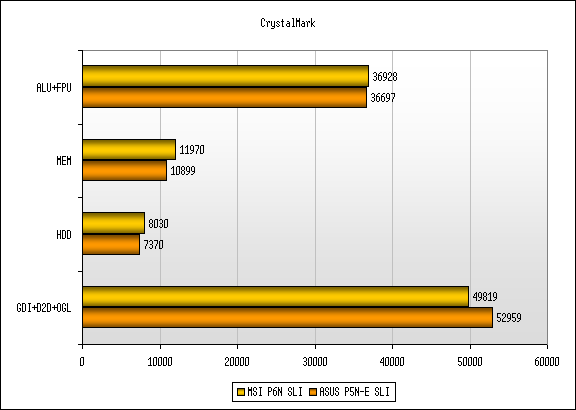

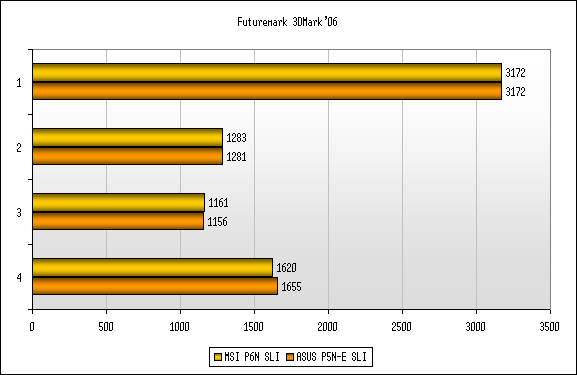

За результатами тестування можна констатувати досить близькі швидкісні характеристики материнських плат, а невеликі розбіжності не слід сприймати як реальний приріст. Однак, як і прогнозувалося, лідером став продукт від компанії ASUS, але плата, яку розглядаємо, певно повинна виграти в категорії вартість/якість.

Висновки

За матеріалами поточного огляду материнської плати MSI P6N SLI дану розробку можна відверто запропонувати як основу для домашнього і офісного ПК з невеликим запасом розгону і функціональним, але не насиченим, оснащенням на борті. Ще однією перевагою повинна стати її вартість. Здешевлення відбулося більшою мірою за рахунок бюджетної комплектації, що ні як не вплинуло на надійність і якість узгодження елементів плати. На чіпах встановлена досить ефективна пасивна система охолодження. Також плата має середній потенціал розгону з опціями, які  гнучко корегуються.

Плюси:

  • Досить низька вартість в порівнянні з опонентами цієї «силової групи».
  • Велике різноманіття налагоджень для розгону.
  • Протестована здатність роботи при частоті FSB 375 МГц.
  • Присутній додатковий роз’єм розширення IEEE 1394a.
  • Тиха пасивна система охолодження чіпсета.
  • Компонування роз’ємів досить непогано продумане.

Мінуси:

  • Бюджетна комплектація.
  • Система пасивного охолодження не має максимальну ефективність.
  • Поряд з великою кількістю налагоджень розгону, можливості самої плати в цьому напрямку досить скуті через її нестабільність на підвищених частотах.
