Огляд і тестування материнської плати MSI P55A-GD65

В асортименті кожного виробника комп'ютерних комплектуючих є дорогі рішення, наділені максимальним набором корисних функцій. На жаль, високий функціонал підвищує ціну продукту, роблячи його менш доступним для широких мас. Тому в «арсеналі» виробників є компромісні чи здешевлені варіанти «топових» рішень, з тим же багатим набором можливостей, але позбавлені деяких специфічних функцій, властивих тільки найбільш дорогим продуктам. Розглянута сьогодні материнська плата MSI P55A-GD65 є доступною альтернативою більш дорогому рішенню MSI P55-GD85. Героїня цього огляду має в основі той же дизайн друкованої плати і основний функціонал. Зокрема вона також використовує високонадійну систему живлення процесора і підтримує інтерфейси SATA 6.0 ГБ/с і USB 3.0, для досягнення максимальної пропускної здатності яких на платі є мультиплікатор ліній PCI-E - чіп PLX PEX8608. Якщо казати про оверклокерські функції, тут також є достатня їх кількість. Однак у цій області вже помітно деяке спрощення плати, а саме, вона позбавлена контактних майданчиків для вимірів напруги, які є в більш дорогій MSI P55-GD85. Продовжуючи тему спрощень, відзначимо відсутність підтримки NVIDIA SLI і другого LAN-контролера. Взагалі, спрощення на цьому закінчуються, і не можна сказати, що в підсумку, материнська плата MSI P55A-GD65 втратила щось важливе. Вона як і раніше може стати високофункциональною основою для потужного мультимедійного комп'ютера і при цьому буде набагато дешевше «топового» варіанту. Щоб скласти більш повне враження про даний продукт, давайте детально познайомимося з материнською платою MSI P55A-GD65.

MSI P55A-GD65

Специфікації материнської плати MSI P55A-GD65:

Виробник

MSI

Модель

P55A-GD65

Чіпсет

Intel P55 Express

Процесорний роз’єм

LGA 1156

Підтримувані процесори

Intel Core i3 / i5 / i7

Системна шина (QPI)

 До 6,4 ГТ/с

Використовувана пам'ять

DDR3 2133/2000/1600(O.C.)/1333/1066 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті.
Двоканальна архітектура пам'яті. Підтримка пам'яті ECC.

Слоти розширення

2 x PCI Express 2.0 x16 (16 ліній всього)
2 x PCI
2 x PCI Express x1

Дискова підсистема

Чіпсет Intel P55:
6 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, 1, 5, 10

Чіп JМicron JMB363:
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв
1 x SATA 3 ГБ/с
1 x eSATA 3 ГБ/с

Marvell SE9128:
2 х SATA 6.0 ГБ/с, підтримка SATA RAID 0, 1

Чіп NEC D720200F1:
2 x USB 3.0

LAN

Мережний LAN-контролер Realtek 8111DL (10/100/1000) Мбіт/с

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC889

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті, алюмінієвий на силових елементах стабілізатора живлення процесора

Роз’єми для вентиляторів

1 x CPU
4 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (клавіатура)
1 x PS/2 (миша)
1 x кнопка Clear CMOS
1 x порт LAN (RJ45)
1 x оптичний вихід S/PDIF
1 x коаксіальний вихід S/PDIF
5 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x eSATA / USB Combo порт
1 x IEEE1394 порт
8-канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0/1.1
1 x S/PDIF вихід
7 x SATA 3.0 ГБ/с
2 x SATA 6.0 ГБ/с
1 x IDE
1 x IEEE 1394a
1 x TPM
1 x OC Genie кнопка
1 x сенсорна кнопка Power
1 x сенсорна кнопка Reset
2 x кнопки Direct OC
роз’єм датчика відкриття корпуса
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

AMI BIOS
PnР 1.1

Фірмові технології

Military Class
Active Phase Switch
DrMOS
OC Genie
DirectОС
M-Flash

Комплектація

Посібник користувача
2 x SATA кабелі
1 x SATA кабель живлення
Набір M-Connectors
Заглушка інтерфейсної панелі
Диск з драйверами і утилітами

Форм-фактор, розміри, мм

ATX
305 x 244

Сайт виробника

http://ua.msi.com/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на MSI P55A-GD65

MSI P55A-GD65

Материнська плата MSI P55A-GD65 впакована в гарну білу картонну коробку з жовтогарячими вставками. На лицьовій стороні упаковки, крім позначення моделі материнської плати, є інформація про деякі важливі її особливості: підтримку стандартів SATA 6.0 ГБ/с і USB 3.0, використання елементної бази Military Class, наявності технології авторозгону OC Genie і підтримку ATI CrossFireX.

MSI P55A-GD65

На звороті упаковки інформація про особливості MSI P55A-GD65 пропонується більш докладно: тут є коротка специфікація материнської плати, невеликі прев'ю до кожної з реалізованих технологій, логотип приналежності даного рішення до серії для геймерів і фотографія портів введення/виводу.

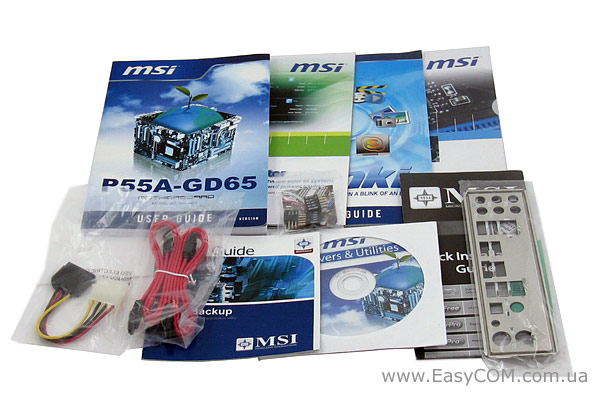

У комплект поставки материнської плати MSI P55A-GD65 входять:

  • посібник користувача;
  • 2 x SATA кабелі;
  • 1 x SATA кабель живлення;
  • Набір M-Connectors;
  • Заглушка інтерфейсної панелі;
  • Диск з драйверами і утилітами.

Досить скромна комплектація для такого багатого функціями продукту. Але не будемо забувати, що скромний комплект поставки обумовлений економічними міркуваннями, тут просто є все для складання ПК і початку роботи, але не більше.

MSI P55A-GD65

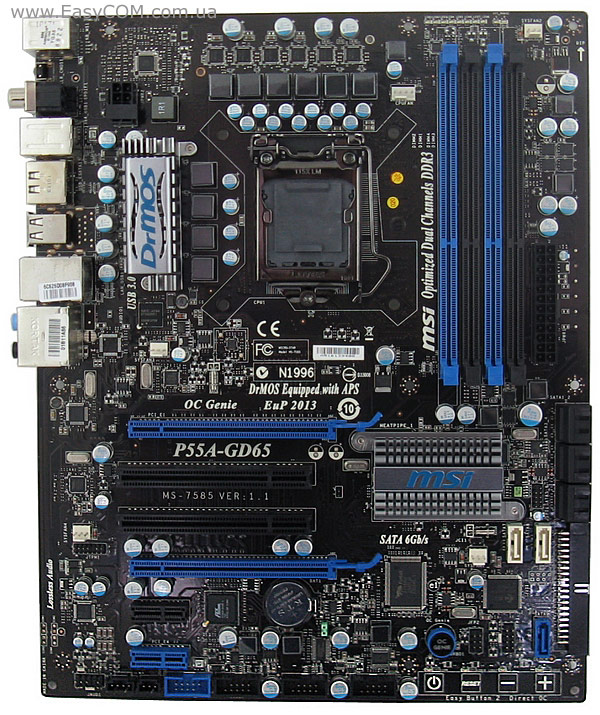

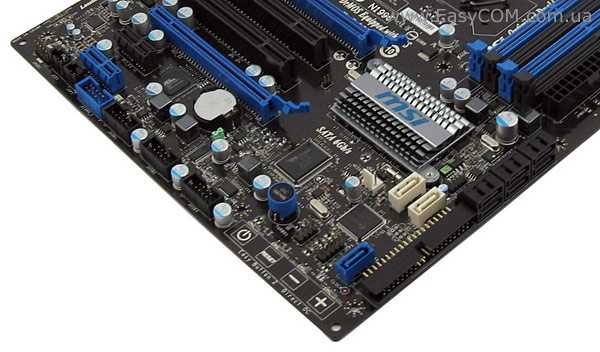

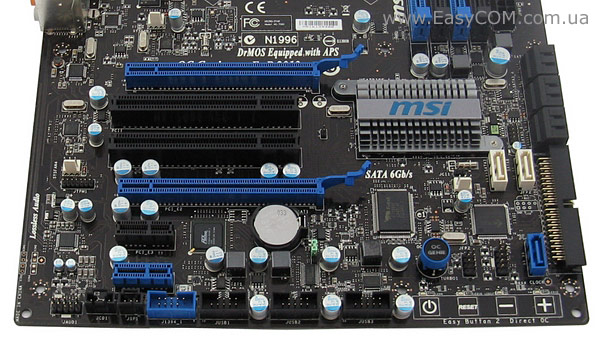

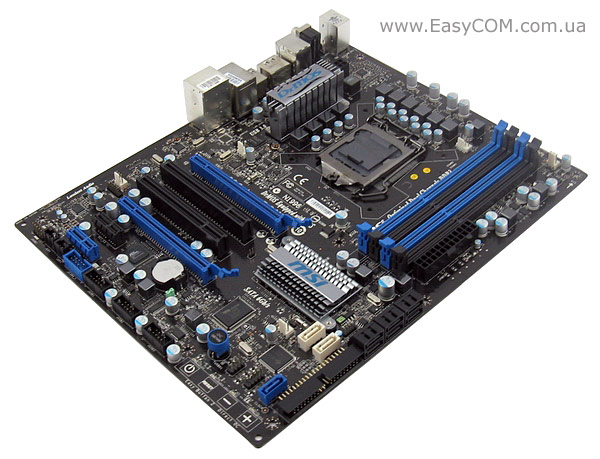

Відмінності у дизайні PCB материнської плати MSI P55A-GD65 від більш дорогого рішення MSI P55-GD85, на основі якої побудована досліджувана плата, мінімальні. Фактично, це тільки лише спрощена система охолодження MSI P55A-GD65 і відсутність контактних платформ для виміру напруги. Тут використовується всього два радіатори - відсутній радіатор на другому ряді мікросхем DrMOS. З особливостей компонування друкованої плати відзначимо наявність чіпа PLX PEX8608 (знаходиться поруч з чорним портом PCI Express x1), який є мультиплікатором ліній PCI-E. Він забезпечує максимальну пропускну здатність для застосованих на платі інтерфейсів USB 3.0 і SATA 6 ГБ/с. Наявність застарілого порту IDE також можна назвати особливістю даної плати, тому що більшість сучасних материнських плат ними вже не комплектуються. Не самим приємним моментом є розташування основного 24-контактного роз’єму живлення – він розташований занадто близько до слотів оперативної пам'яті. Також два роз’єми SATA 6.0 ГБ/с, швидше за все, виявляться перекриті у випадку встановлення на плату другої великогабаритної відеокарти. На нижньому краю друкованої плати можна помітити кнопку авторозгону системи OC Genie і чотири сенсорні кнопки: Power, Reset і кнопки підвищення або зниження базової тактової частоти процесора.

MSI P55A-GD65

Можливості чіпсета Intel P55 Express передбачають підтримку шести портів SATA 2.0 за допомогою яких можна організовувати RAID-масиви рівнів 0, 1, 5 і 10. Через те, що на материнській платі MSI P55A-GD65 присутні два порти USB 3.0, кількість портів USB 2.0 було скорочено до 12, хоча сам чіпсет Intel P55 Express підтримує до 14 портів USB 2.0. Крім того, дана материнська плата забезпечує підтримку стандарту SATA 6.0 ГБ/с, який реалізований за допомогою контролера Marvell 88SE9128, що дає користувачу два такі порти.

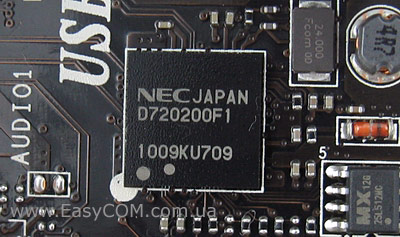

Високошвидкісний інтерфейс USB 3.0 на даній материнській платі реалізує чіп NEC D720200F1, який керує двома такими портами.

MSI P55A-GD65

Материнська плата MSI P55A-GD65 має шість слотів розширення. Вони розподілені ось так: PCI Express x16, 2 x PCI, PCI Express x16, 2 x PCI Express x1. На обидва слота PCI Express x16 доводиться 16 ліній, і при встановленні на плату другої відеокарти вони переходять у режим x8 + x8. При всьому цьому, слоти PCI Express x16 досить віддалені один від одного, що дозволяє безперешкодно використовувати великогабаритні відеокарти у зв'язці. На жаль, на даній материнській платі можна поєднувати тільки відеокарти ADM/ATI за допомогою технології ATI Crossfire X, тому що підтримка NVIDIA SLI тут відсутня.

MSI P55A-GD65

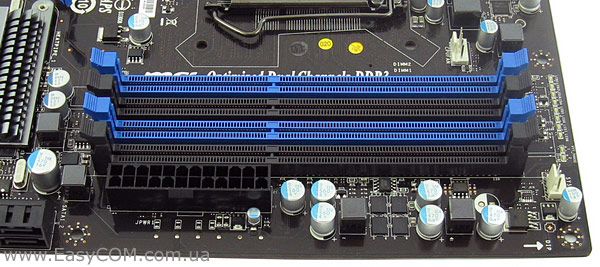

На материнській платі MSI P55A-GD65 встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 16 ГБ. Максимально можлива гарантована частота оперативної пам'яті може досягати 2133 МГц у режимі розгону.

MSI P55A-GD65

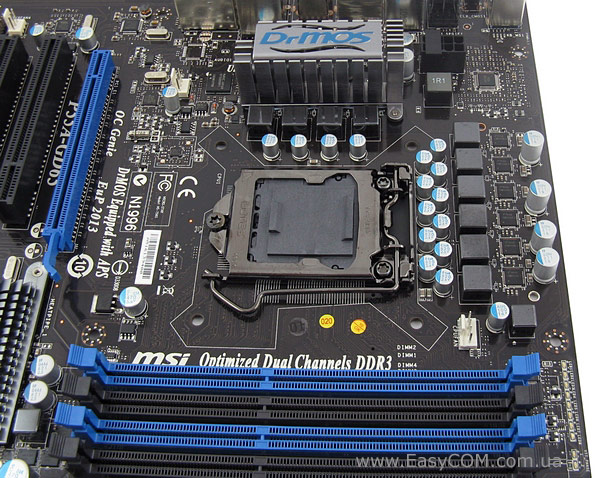

Стабілізатор живлення материнської плати MSI P55A-GD65 має формулу «8+2» фази. Вісім фаз живлять ядро процесора, ще дві постачають енергією вбудований у процесор контролер пам'яті. Фази живлення ядра процесора і вбудованого в нього контролера пам'яті мають керування ШІМ-контролерами виробництва компанії uPI Semiconductor - uP6218AM і uP6212AG відповідно. Вузол стабілізатора живлення процесора вийшов потужним, але водночас економічним, оскільки в ньому використовуються фірмові мікросхеми MSI DrMOS і підтримується функція APS (Active Phase Switching). Дана функція може відключати незадіяні фази при малому навантаженні, що дозволяє значно знизити енергоспоживання системи, коли від неї не потрібна висока продуктивність. Проконтролювати кількість активних в цей момент фаз стабілізатора живлення можна по світлодіодним індикаторам, які розташовані на верхній стороні плати, поряд з засувками слотів під оперативну пам'ять. Крім того, вузол стабілізатора живлення процесора побудований з використанням якісної елементної бази «Military Class», до складу якої входять: твердотільні конденсатори, дроселі з феритовою серцевиною, високоякісні твердотільні конденсатори. Живлення процесора, нарешті, забезпечує 8-контактний роз’єм ATX12V. Всі ці особливості дозволяють материнській платі бути економічною і водночас повинні забезпечувати гарні показники розгону.

MSI P55A-GD65

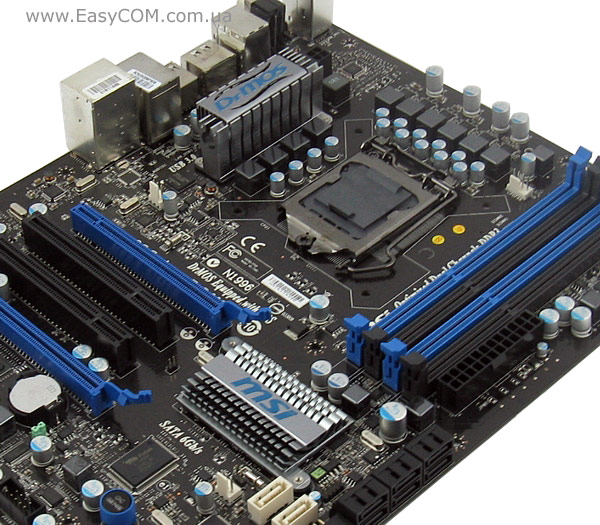

Пасивна система охолодження материнської плати MSI P55A-GD65 містить у собі два алюмінієві радіатори. Це низькопрофільний, але з більшою площею розсіювання радіатор на чіпсеті та радіатор на частині силових елементів стабілізатора живлення процесора. Від радіатора на другій частині мікросхем DrMOS відмовилися, як видно, з економічних міркувань. Радіатори мають надійне кріплення на гвинтах, а при тривалих навантаженнях на систему залишаються просто теплими.

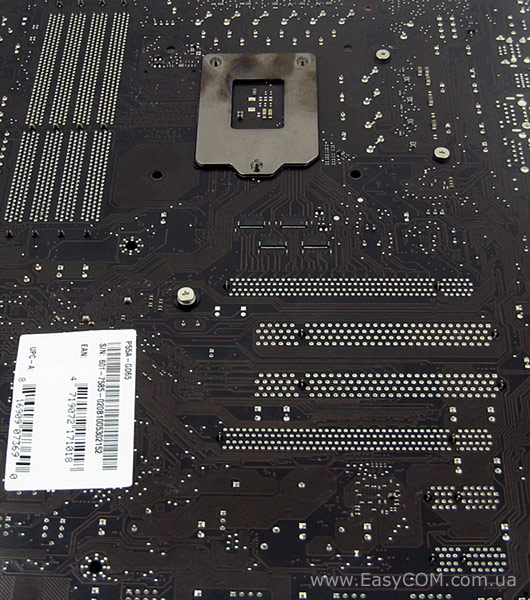

Продовжуючи тему охолодження, відзначимо, що на звороті плати є стандартна опорна пластина, яка запобігає її вигинам при встановленні процесорних кулерів з стандартним кріпленням.

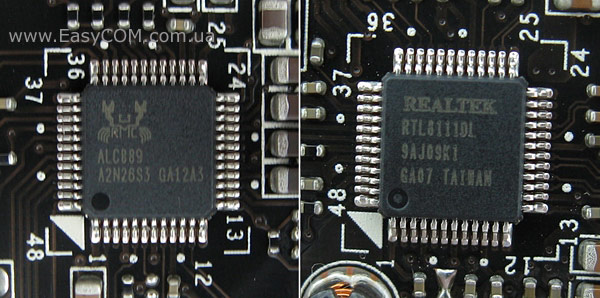

Звукова підсистема материнської плати MSI P55A-GD65 заснована на HDA-кодеку 8-канального звуку ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek 8111DL.

MSI P55A-GD65

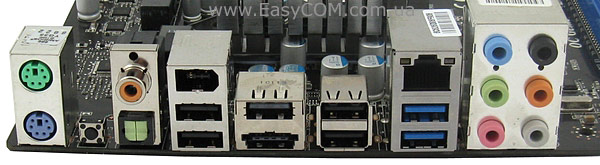

На інтерфейсну панель MSI P55A-GD65 виведені наступні порти:

  • 1 x PS/2 (клавіатура);
  • 1 x PS/2 (миша);
  • 1 x кнопка Clear CMOS;
  • 1 x порт LAN (RJ45);
  • 1 x оптичний вихід S/PDIF;
  • 1 x коаксіальний вихід S/PDIF;
  • 5 x USB 2.0/1.1;
  • 2 x USB 3.0/2.0;
  • 1 x eSATA / USB Combo порт ;
  • 1 x IEEE1394 порт;
  • 8-канальний аудіо вихід.

Всі необхідні для повсякденної експлуатації порти присутні, плюс кнопка Clear CMOS, яка скидає налаштування BIOS без необхідності відкривати корпус, що буде зручно любителям експериментувати з налаштуваннями BIOS.

BIOS

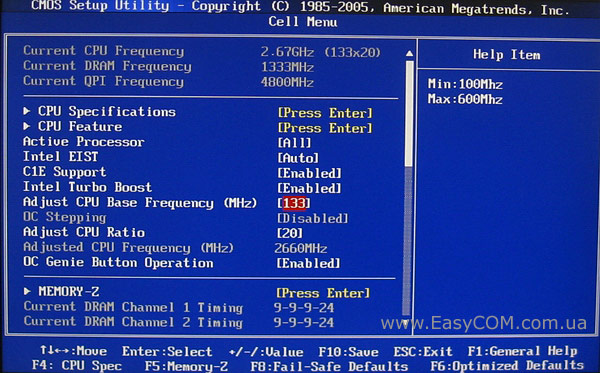

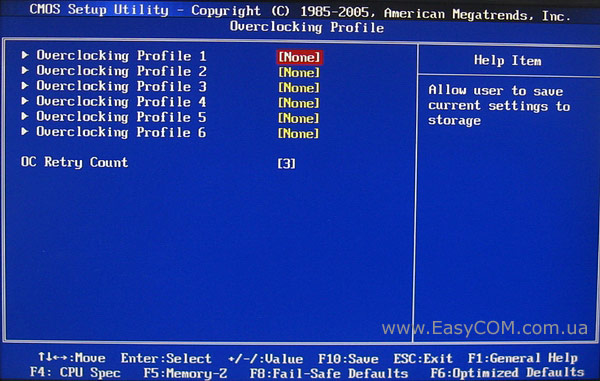

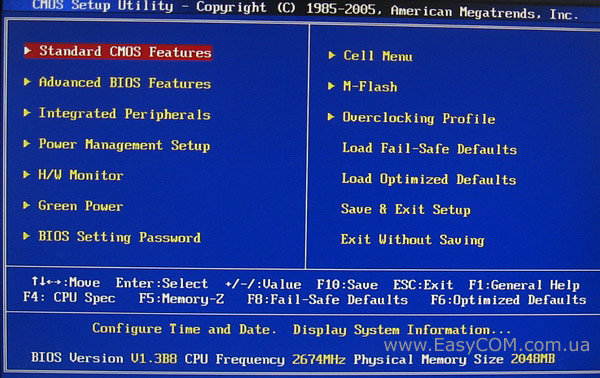

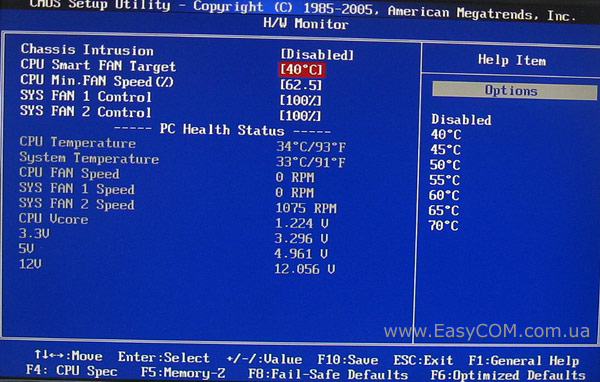

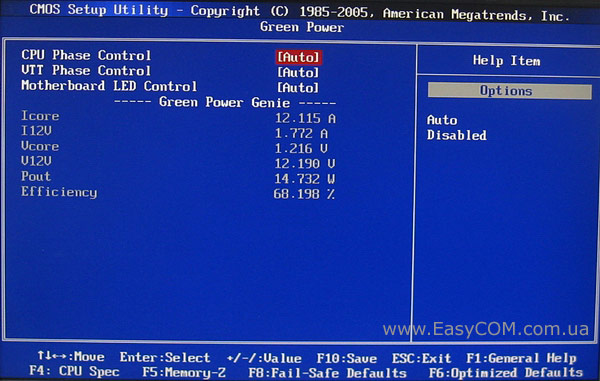

BIOS материнської плати MSI P55A-GD65 розроблена на коді AMI і має достатню кількість налаштувань для тюнінга чи розгону системи. Всі налаштування, що впливають на продуктивність системи, згруповані в розділі «Cell Menu».

Оскільки цей розділ досить об'ємний, всі доступні для зміни налаштування зібрані в таблиці нижче.
