Огляд материнської плати MSI P55-GD65 на Intel P55 Express

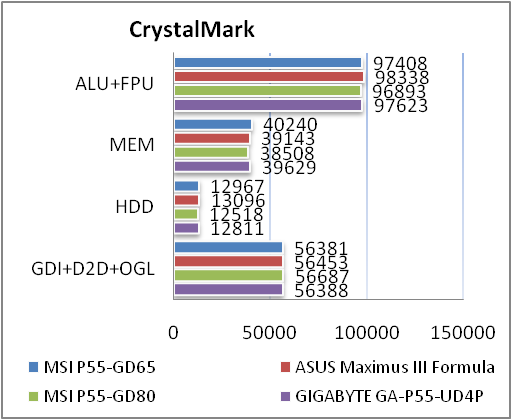

Не дуже давно корпорація Intel запропонувала свої нові процесори з кодовою назвою Lynnfield і набір системної логіки під них Intel P55 Express. Виробники системних плат швидко відреагували на дану подію, випустивши масу різноманітних рішень з різною функціональністю. Наприклад, компанія MSI в переліку своїх продуктів вже має чотири материнські плати, засновані на цьому чіпсеті, але орієнтовані на різні категорії споживачів. Цього разу ми розглянемо компромісне рішення, що сполучає в собі інновації «топового» продукту, але і має деякі «спрощення», які дозволили наблизити його вартість до масових плат - зустрічайте модель MSI P55-GD65.

Дана материнська плата оснащена не тільки технологією DrMOS, що відмінно зарекомендувала себе раніше, але і рядом інноваційних нововведень, які поки що  застосовуються тільки в рішеннях на наборі системної логіки Intel P55 Express. Це технології OC Genie і SuperPipe. Які блага принесуть дані технології потенційним покупцям, ми і спробуємо розібратися.

MSI P55-GD65

Специфікація материнської плати MSI P55-GD65:

Виробник

MSI

Модель

MSI P55-GD65 (MS-7583)

Чіпсет

Intel P55 Express

Процесорний роз’єм

Socket LGA1156

Підтримувані процесори

Intel Core i5/ Intel Core i7 (Lynnfield)

Підтримувана пам'ять

4 слота DDR3 DIMM із частотою 2133*(OC)/2000*(OC)/1600*(OC)/1333/1066 МГц

Слоти розширення

2 x PCI Express 2.0 x16
1 x PCI Express x4
2 x PCI Express x1
2 x PCI

Multi-GPU

NVIDIA SLI та ATI CrossFireХ у режимі х8+х8

Дискова підсистема

Чіпсет Intel P55 Express:
6 x SATA 3.0 Гб/с підтримка SATA RAID 0, 1, 5,10

JMicron JMB363:
1 x SATA 3.0 Гб/с
1 x E-SATA 3.0 Гб/с
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

2 x гігабитних мережних LAN-контролери Realtek 8111DL

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC889

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
1 x IEEE 1394
1 x коаксіальний S/PDIF-out
1 x оптичний S/PDIF-out
1 x eSATA/ USB Combo
7 x USB 2.0
2 x RJ45 LAN
6 аудіо роз’ємів для підключення 8-канального звуку

Внутрішні порти I/O

6 x роз’ємів USB 2.0
1 x роз’єм IEEE 1394
1 x роз’єм датчика відкриття корпуса
1 x роз’єм CD-In
1 x роз’єм S/PDIF-Out
1 x роз’єм для підключення аудіо на передній панелі
1 x роз’єм для TPM модуля
1 x кнопка живлення
1 x кнопка OC Genie
2 x кнопки керування Base clock

BIOS

AMI BIOS версія 1.0B23

Форм-фактор
Розміри, мм

ATX
305 x 244

Сайт виробника

http://ua.msi.com/

Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на MSI P55-GD65

MSI P55-GD65

На гарній біло-вогненній коробці зазначена сумісність материнської плати MSI P55-GD65 з очікуваною операційною системою Windows 7, підтримка технологій багатопроцесорного рендерінгу ATI CrossFireХ та NVIDIA SLI і підтримка пакета резервування даних HDD Backup. У нижньому правому куті, під загальною назвою «MSI Xtreme Speed», перелічені технології OC Genie, SuperPipe і DrMOS. Про технологію DrMOS ми вже неодноразово писали, тому що вона використовується в більшості сучасних плат MSI. А ось технології OC Genie і SuperPipe розглянемо більш детально.

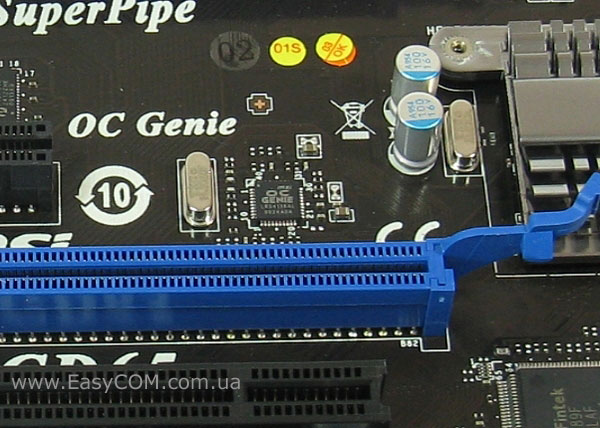

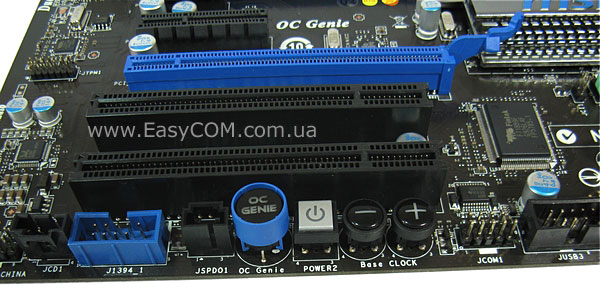

OC Genie – інноваційна технологія розгону, що містить у собі спеціальний інтелектуальний процесор і кнопку OC Genie. Процесор OC Genie дозволяє в автоматичному режимі здійснювати розгін таких компонентів системи як процесор і оперативна пам'ять при цьому підвищуються не тільки робочі частоти, але і подавану на дані вузли напругу.

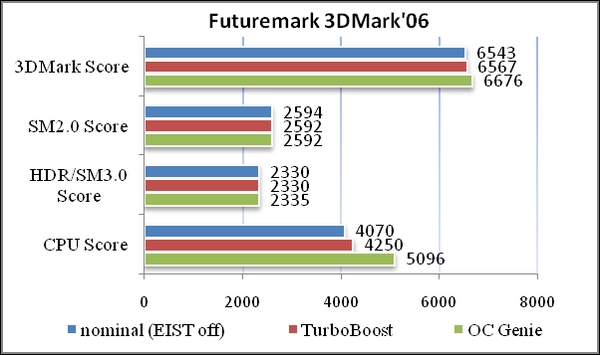

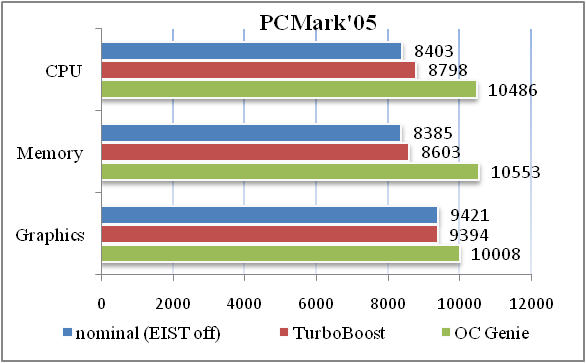

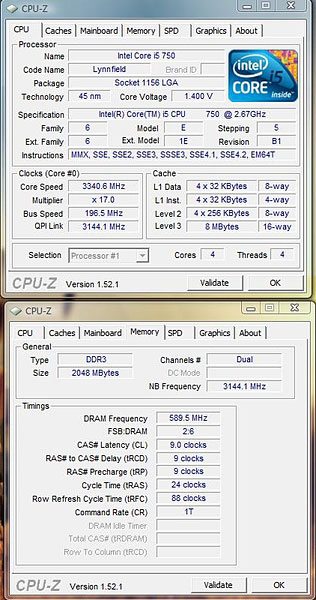

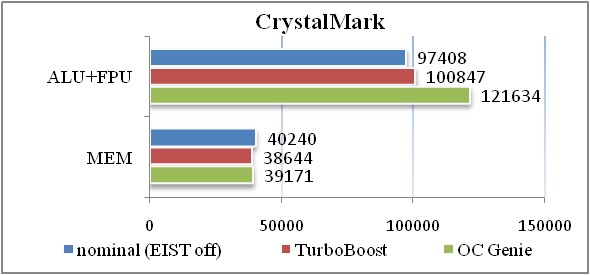

За допомогою кнопки OC Genie розгін системи здійснюється миттєво без затримок за часом, досить натиснути на кнопку коли система знаходиться у виключеному стані та при наступному завантаженні чіп OC Genie автоматично визначить і настроїть оптимальний оверклокерський режим роботи процесора і підсистеми оперативної пам'яті.

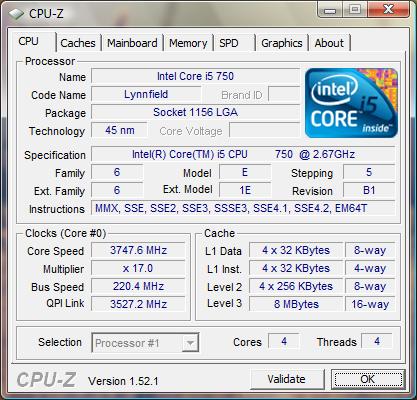

Крім цього, на платі є дві додаткових кнопки «Base Clock minus» і «Base Clock plus», натиснувши один раз на які можна збільшити або зменшити опорну частоту процесора на 1 МГц. Правда при використанні цих кнопок стабільність системи не гарантується, а її тестування лягає на плечі користувача.

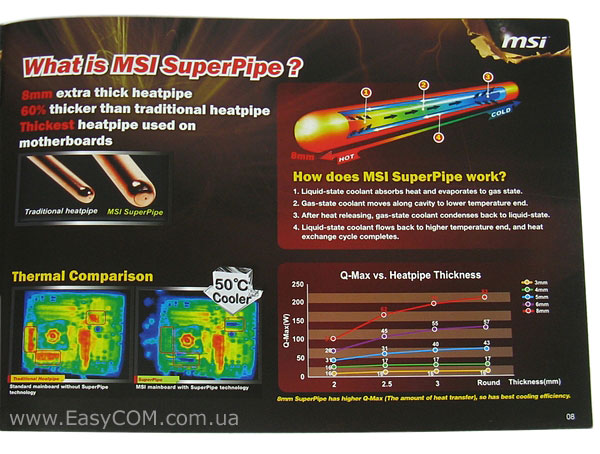

SuperPipe – це вдосконалена система охолодження материнської плати з використанням теплових трубок збільшеного діаметра до 8 мм. Компанія MSI заявляє про 90-процентну перевагу такої реалізації системи охолодження над аналогами.

Зворотний бік упаковки настільки інформативний, що просто немає вільного місця. Адже що тут зазначені всі переваги технології «MSI Xtreme Speed», тут також наведена практично повна специфікація системної плати, показана панель інтерфейсних портів та описані особливості таких технологій і функцій материнської плати як APS, Winki 2.0 і підтримка True Blu-ray Audio.

До речі, за допомогою технології Winki 2.0, що є нічим іншим як вбудованою в системну плату операційною системою на ядрі Linux, можна вийти в інтернет, переглянути фотографії із зовнішніх накопичувачів, обмінюватися миттєвими повідомленнями та використати Vo-IP-телефонію без завантаження основний ОС.

Комплект поставки

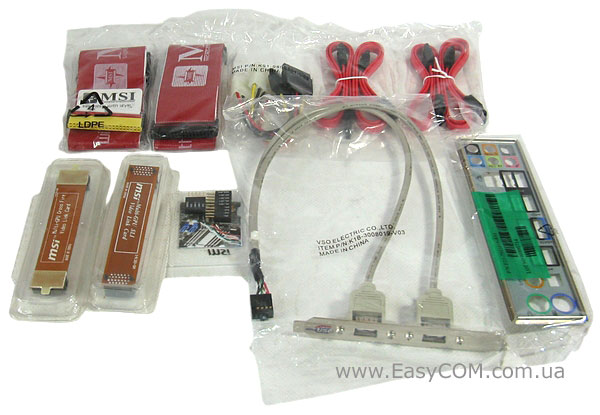

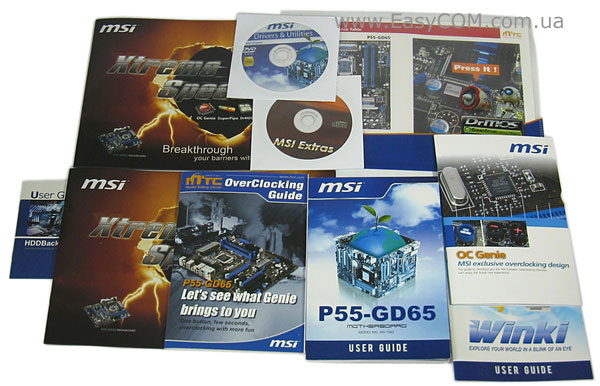

У комплекті з материнською платою MSI P55-GD65 маємо наступні аксесуари:

  • Інструкція з встановлення;
  • Інструкція користувача по функції резервування даних «HDD Backup»;
  • Інструкція з використання Winki;
  • Інструкція з використання OC Genie;
  • Інструкція з розгону;
  • 2 x диски з драйверами та утилітами;
  • 4 x кабелі SATA;
  • 1 x шлейф для підключення пристроїв ATA;
  • 1 x шлейф для підключення FDD-дисководу;
  • 2 x перехідника з Molex на живлення SATA;
  • Місток для організації ATI CrossFireХ;
  • Місток для організації NVIDIA SLI;
  • 1 x двопортовий модуль USB на задню панель ПК;
  • М-коннектори для внутрішніх панелей;
  • Інтерфейсна заглушка.

До нас на тестування материнська плата потрапила безпосередньо з представництва компанії MSI в Україні та була укомплектована відповідним чином як дорогий семпл, тому не всі брошури, які зображені на фотографії вище, можна буде зустріти в комплекті з серійними платами.

Оскільки материнська плата MSI P55-GD65 підтримує технології ATI CrossFireХ та NVIDIA SLI, з нею в комплекті додається два сполучних містки для об'єднання відеокарт обох стандартів.

Дизайн плати

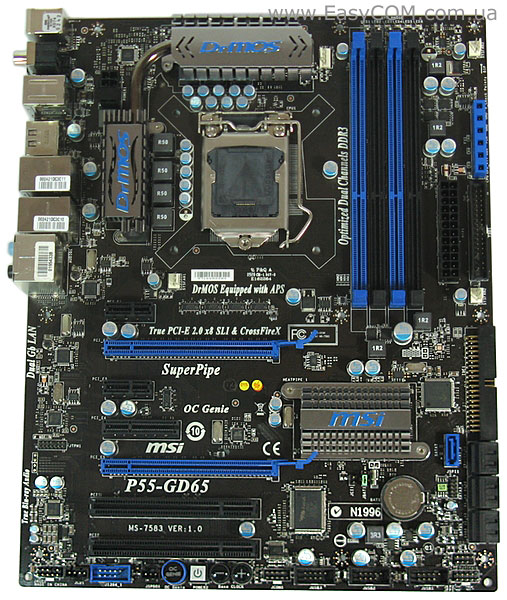

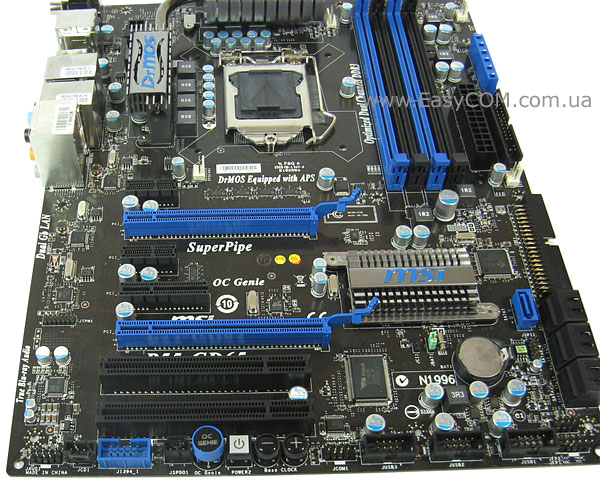

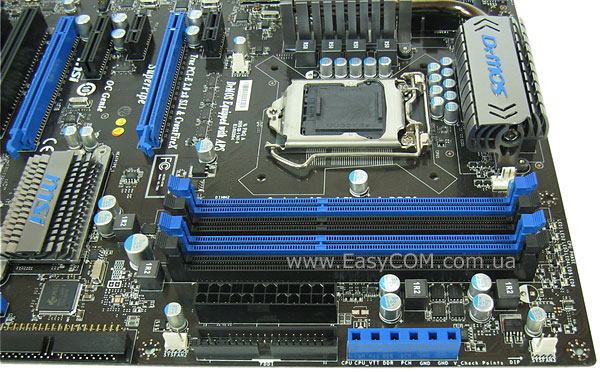

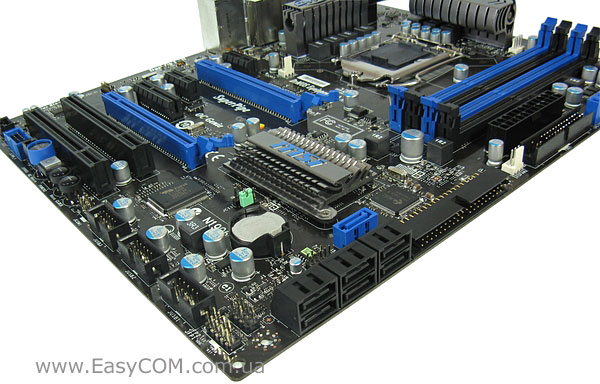

Компонування елементів і роз’ємів системної плати MSI P55-GD65 виконані якісно та без істотних зауважень. Навіть з двома встановленими двослотовими відеокартами в материнську плату можна встановити по одному пристрою з інтерфейсами PCI, PCI Express x1 і PCI Express x4, що є досить гарним показником.

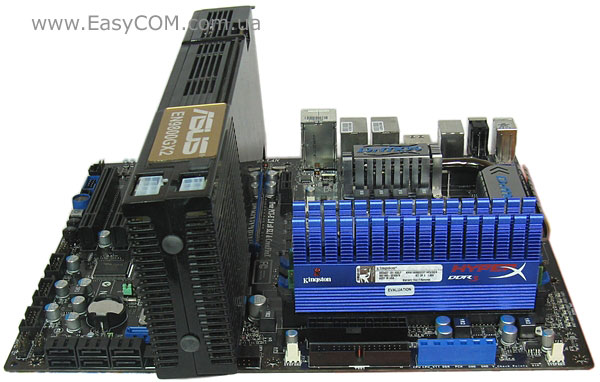

Верхній слот PCI Express x16 розташований на достатній відстані від роз’ємів оперативної пам'яті, тому довга відеокарта не блокує засувки ОЗП.

З недоліків компонування можна виділити важкодоступність роз’ємів для пристроїв зберігання даних з інтерфейсами IDE і SATA2 у випадку встановлення довгих двослотових графічних прискорювачів.

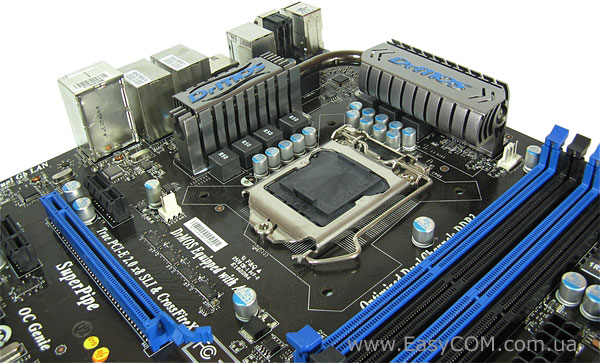

Система охолодження материнської плати складається з трьох масивних алюмінієвих радіаторів. Два радіатори з'єднані між собою однією тепловою трубкою товщиною 8 мм (технологія SuperPipe) і охолоджують систему живлення центрального процесора. Щоправда настільки значна система охолодження стабілізатора є більш декоративним елементом, тому що мікросхеми DrMOS не відрізняються високим тепловиділенням, навіть більше, вони помітно холодніше традиційних польових транзисторів, які застосовуються іншими виробниками.

Третій найважливіший радіатор не зв'язаний тепловими трубками із системою охолодження стабілізатора живлення та встановлений на чіпсет материнської плати. Нагадаємо, що особливістю материнських плат на чіпсеті Intel P55 Express є відсутність південного мосту, що стало наслідком переносу двоканального контролера оперативної пам'яті і інтерфейсу PCI Express 2.0 x16 у процесори Intel Core i7 і Intel Core i5. В наслідок чого, основним завданням чіпсета Intel P55 Express стала підтримка операцій введення/виводу, тобто виконання функцій південного мосту, а тут не потрібне високе споживання енергії та, отже, потужна система охолодження.

В процесі тестування радіатор чіпсета плати MSI P55-GD65 не мав підвищене нагрівання та якщо врахувати те, що чіпсет не вимагає істотного збільшення напруги при розгоні, то система охолодження материнської плати не повинна стати перешкодою для оверклогінгу.

Чіпсет Intel P55 Express відповідає за підтримку 14 портів USB і 6 портів SATA2. За допомогою портів SATA2 в системі можна організувати RAID-масиви наступних рівнів: 0, 1, 5, 10.

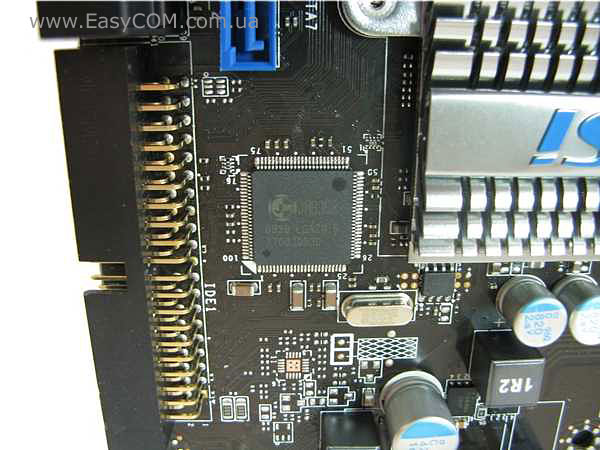

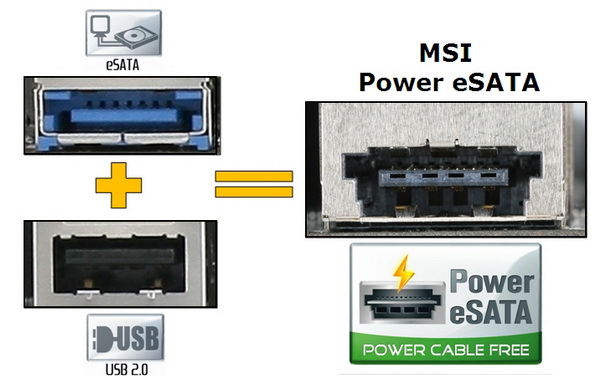

За допомогою чіпу JMicron JMB363 на материнській платі реалізований порт IDE з можливістю підключення двох пристроїв PATA і ще два порти SATA2, один з яких виведений на задню панель і призначений для підключення зовнішніх накопичувачів eSATA. Причому реалізовано цей порт у вигляді гібридного варіанта з роз’ємом USB, що дозволяє і заощадити місце і представити новий інтерфейс MSI Power eSATA.

Звісно, пристроїв з таким інтерфейсом поки майже немає, але інновація заслуговує на увагу та, цілком імовірно, за Power eSATA майбутнє.

На материнській платі MSI P55-GD65 реалізовано сім слотів розширення: два порти для підключення відеокарт з інтерфейсом PCI Express x16, два порти для підключення плат розширення з інтерфейсом PCI Express x1, два слота PCI і один PCI Express x4.

Такий набір слотів можна назвати різноманітним, якщо тільки в систему не передбачається встановлення одразу двох відеокарт, що займають два слота розширення. Але і в цьому випадку, завдяки розумному розташуванню слотів, залишиться можливість розширити функціонал плати.

Підсистема оперативної пам'яті має чотири роз’єми для пам'яті DDR3 з робочою частотою 2133/2000/1600/1333/1066 МГц. Причому частоти понад 1333 МГц не підтримуються чіпсетом офіційно, а досягаються шляхом розгону. Пам'ять може працювати в одно- і двоканальному режимі, на відміну від плат з більш дорогим чіпсетом Intel X58 Express, що може здійснювати доступ до оперативної пам'яті одразу по трьох каналах.

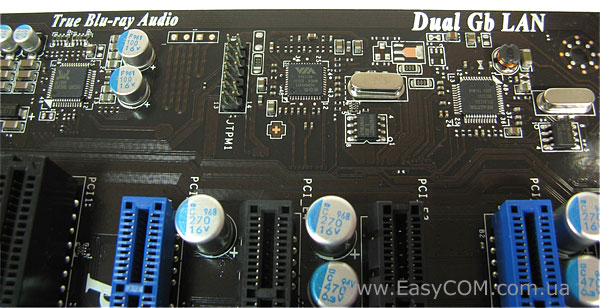

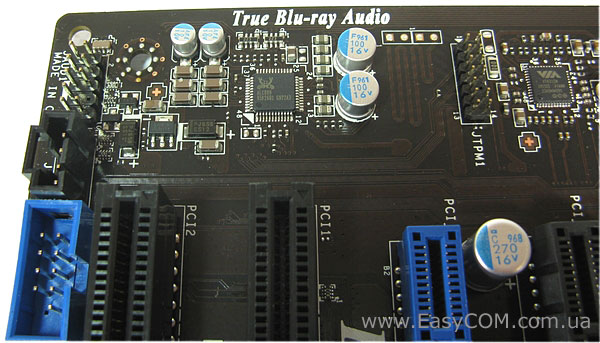

Звукова підсистема материнської плати MSI P55-GD65 представлена High Definition аудіокодеком Realtek ALC889, що підтримує можливість перепризначення роз’ємів і відповідає специфікації Azalia 1.0c.

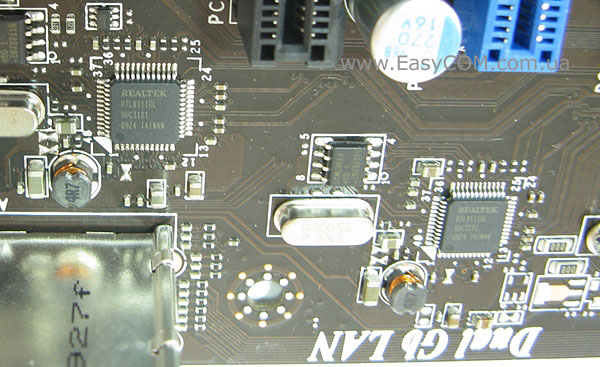

На платі розпаяні два гігабітних мережних контролери Realtek 8111DL, що, наприклад, дозволяє використати систему на базі MSI P55-GD65 як інтернет-шлюз без необхідності придбання додаткової мережевої карти.

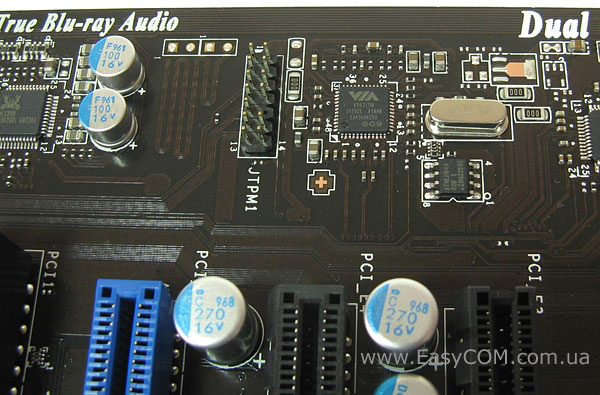

Інтерфейс FireWire (IEEE 1394) реалізований за допомогою мікросхеми VIA VT6315N, що забезпечує можливість передачі даних на швидкості до 400 Мбіт/c. Даний контролер відповідає за підтримку двох портів FireWire - зовнішнього і внутрішнього для виводу на передню панель корпусу.

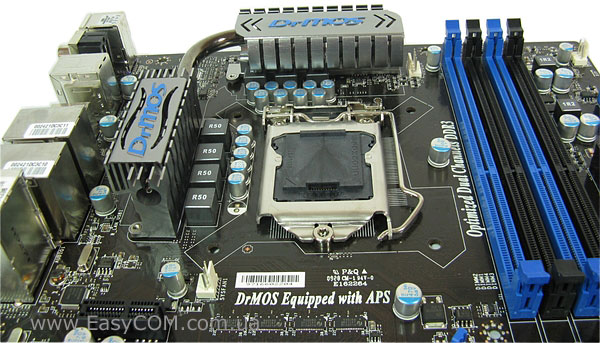

Материнська плата оснащена 7-фазною системою живлення процесора, що працює за схемою 6+1. Шість фаз розраховані на живлення процесора, а одна призначена для живлення так називаної uncore підсистеми, у яку входить вбудований у процесори Intel Core i7 і Intel Core i5 «північний міст» (контролери оперативної пам'яті, шин PCI Express і DMI). Дуже важливо, що у всіх фазах живлення використовуються мікросхеми DrMOS, кожна з яких виконує функції двох польових транзисторів і керуючого драйвера, але при цьому має значно менше нагрівання та більше значення ККД.

В системі живлення процесора використовуються дроселі з феритовою серцевиною і конденсатори з твердим електролітом, що підвищують надійність підсистеми живлення материнської плати.

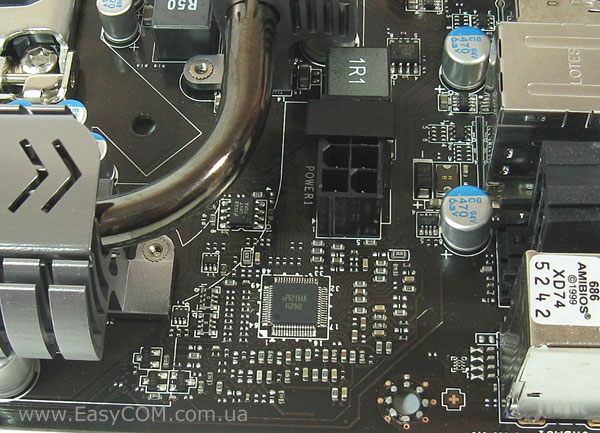

Додаткове живлення процесора здійснюється за допомогою 8-контактного роз’єму ATX12V. Це дозволяє рівномірніше розподілити подачу напруги, що буде актуально при великому навантаженні на процесор, особливо під час розгону. При цьому збережена сумісність і з «старим» 4-контактним живленням ATX12V, хоча використовувати його і не рекомендується. Також на фотографії вище можна побачити мікросхему u6218am виробництва компанії uPI semiconductors, що саме і є ШІМ-контролером стабілізатора живлення процесора.

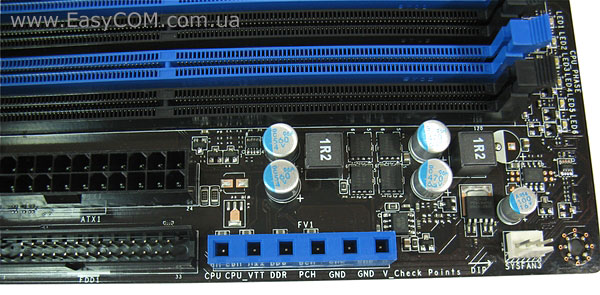

Для обізнаних оверклокерів на платі присутня спеціальна панель V_Check Point (Voltage Check Point). Дана панель має шість отворів для виміру напруг за допомогою мультиметра.

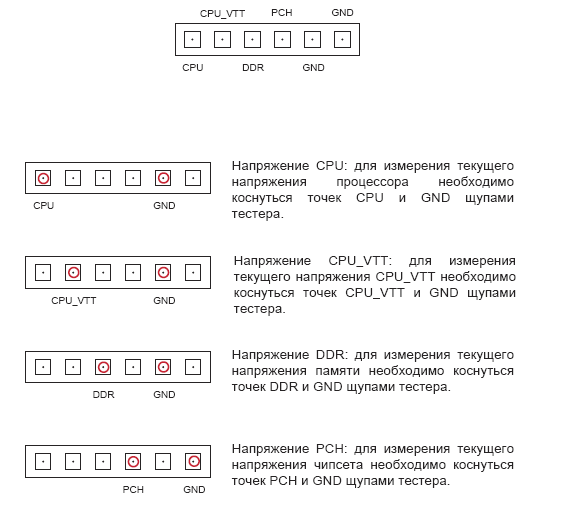

На малюнку вище зазначені схеми, за якими з допомогою щупів тестера можна замірити напругу на процесорі (CPU), напругу термінації системної шини (CPU_VTT), напругу на модулях пам'яті (DDR) і на чіпсеті (PCH).

Користь від панелі Voltage Check Point насправді значно вище, ніж це може здатися на перший погляд. З її допомогою можна робити точні виміри напруги на основних вузлах системи, а не довіряти програмним датчикам, які, як показує практика, не завжди відображають правильні значення.

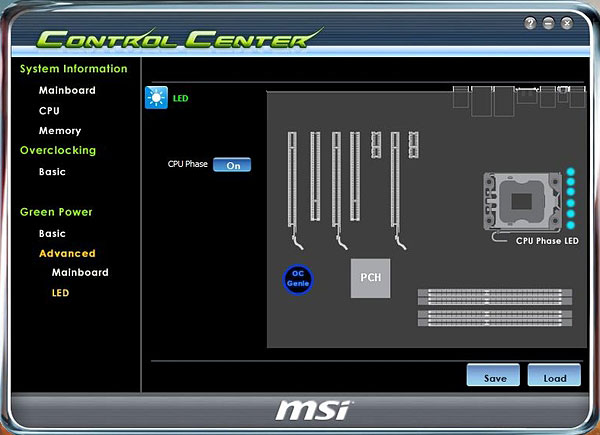

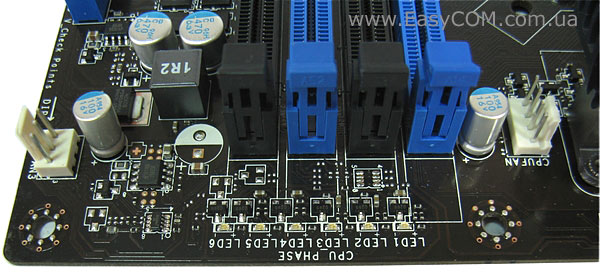

Плата MSI P55-GD65 оснащена технологією активного перемикання фаз живлення процесора - APS (Active Phase Switching). З її допомогою, у моменти простою процесора, система автоматично виключає непотрібні фази живлення для зменшення енергоспоживання системи. За допомогою підсвічування індикаторів CPU Phase Led1-Led6 можна довідатися, скільки саме фаз задіяно в певні моменти часу.

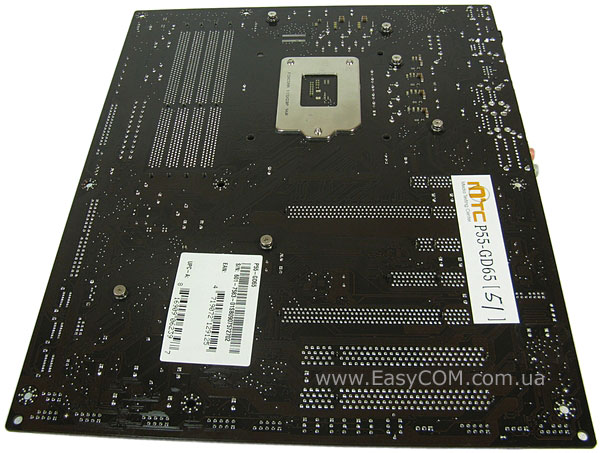

Якщо перевернути плату та глянути на її зворотну сторону, то можна побачити опорну пластину процесорного «сокета». Ця пластина охороняє материнську плату від вигинів при установці систем охолодження, забезпечуючи гарний контакт процесора з роз’ємом. Також приємно відзначити, що всі радіатори закріплені за допомогою гвинтів, що, з одного боку, поліпшує притиск і забезпечує якісну фіксацію, а, з іншого, дозволяє легко при необхідності зняти радіатори, наприклад, для заміни термоінтерфейса.

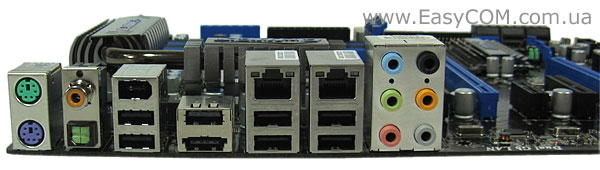

На задню панель зовнішніх портів материнської плати виведені наступні роз’єми:

  • 1 x PS/2 порт для Клавіатури;
  • 1 x PS/2 порт для Миші;
  • 1 x оптичний SPDIF;
  • 1 x коаксіальний SPDIF;
  • 1 x IEEE 1394;
  • 1 x eSATA / USB Combo порт;
  • 7 x USB;
  • 2 x RJ45 LAN;
  • 6 аудіо роз’ємів для підключення 8-канальної акустики;

Варто відзначити високу функціональність інтерфейсної панелі, що надає все необхідне для повноцінної мультимедійної системи.

BIOS

У якості базової системи вводу-виводу материнська плата MSI P55-GD65 використовує AMI BIOS v.1.0B23. Основні функції і налаштування для розгону знаходяться у спеціальному розділі BIOS - «Sell Menu»:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, EIST, Virtualization Technology, C-STATE





Керування активними ядрами процесора

Active Processor

1 Core; 2 Cores



Опорна частота процесора, МГц

Adjust CPU Base Frequency

100 - 600

1

Множник процесора

Adjust CPU Ratio

Залежно від процесора



Множник системної шини QPI

QPI Ratio

16; 18



Множник оперативної пам'яті

Memory Ratio

3 - 5

1

Частота шини PCI Express, МГц

Abjust PCI Express Frequency

90 - 190

1

Затримки ОЗП (Channel1, Channel2)



1T/2T Memory Timing, CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, tFAW



Зміна напруги на процесорі, В

CPU Voltage

0,87 – 2,07

0,01 або 0,02

CPU VTT

0,451 – 2,018

0,01 або 0,02

Напруга на чіпсеті, В

PCH 1.8 (V)

1 – 2,4

0,01 або 0,02

PCH 1.05 (V)

1,050 – 1,953

0,01 або 0,02

Напруга на модулях пам'яті, В

DRAM Voltage

1,5 – 2,405

0,01 або 0,02

DDR_VREF_CA_A

0,75 – 1,150

0,01 або 0,02

DDR_VREF_CA_B

0,75 – 1,150

0,01 або 0,02

DDR_VREF_DA_A

0,75 – 1,150

0,01 або 0,02

DDR_VREF_DA_B

0,75 – 1,150

0,01 або 0,02

Контроль амплітуди напруги шини PCI-e, мВ.

PCI Express Amplitude Control

700 - 1000

100

Контроль амплітуди напруги процесора, мВ.

CPU Amplitude Control

700 - 1000

100

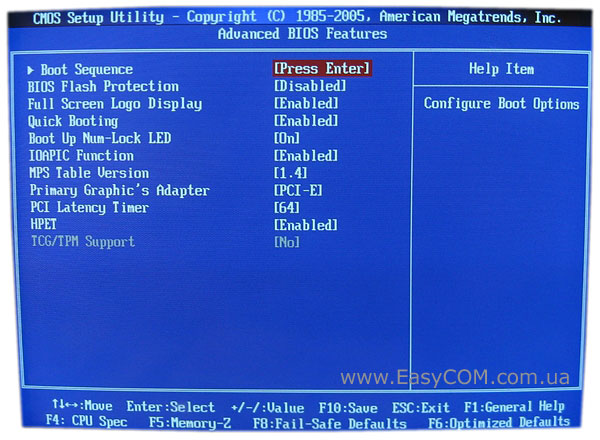

В основному розділі BIOS - «Advanced BIOS Features» є пункт «TCG/TPM Support», а на материнській платі є рознімання JTPM1. Призначено вони для підтримки TPM-модуля, основним завданням якого є захист даних комп'ютера від несанкціонованого доступу за допомогою ключів шифрування, тобто скопіювати та використати у своїх цілях зашифровану TPM-модулем інформацію на іншому комп'ютері не вдасться.

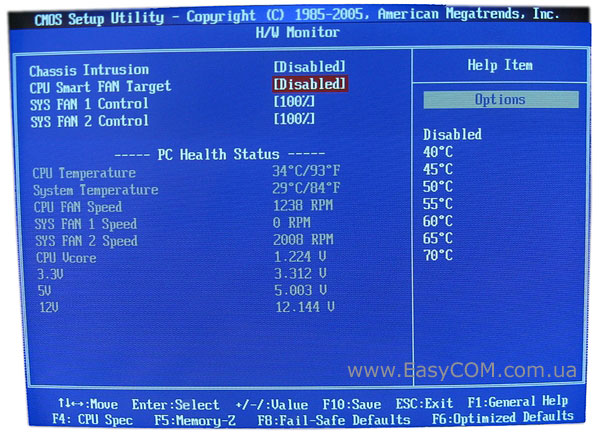

У розділі «H/W Monitor» можна задати температуру процесора, що система буде намагатися автоматично підтримувати, зменшуючи та збільшуючи швидкість обертання вентилятора процесорного кулера. Також у даному розділі можна вибрати один з трьох значень, що буде відповідати швидкості обертання двох корпусних вентиляторів: 50%, 75%, 100%. Тут же можна переглянути важливі параметри системи, такі як напруга живлення процесора і його температура, швидкість обертання всіх вентиляторів системи, а також напруга на лініях живлення +3В, +5В і 12В.

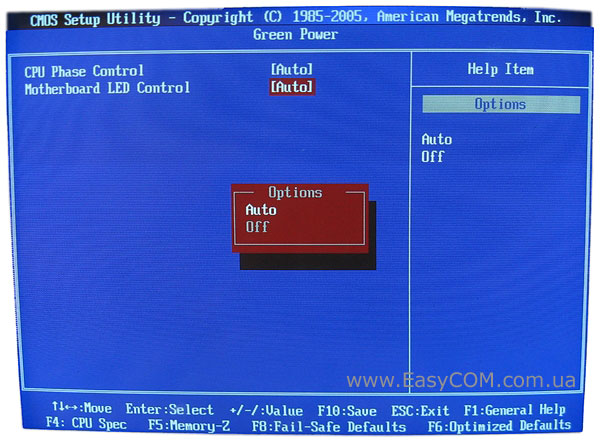

Завдяки окремому розділу «Green Power» можна включити або відключити функцію активного перемикання фаз живлення процесора - APS і світлову індикацію активних фаз живлення.

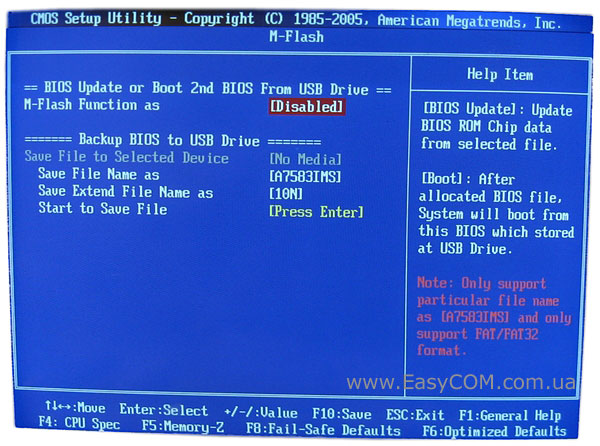

Розділ «M-Flash» дозволяє оновити прошивання BIOS з будь-якого зовнішнього USB-носія, а також зберегти попередню версію у файл.

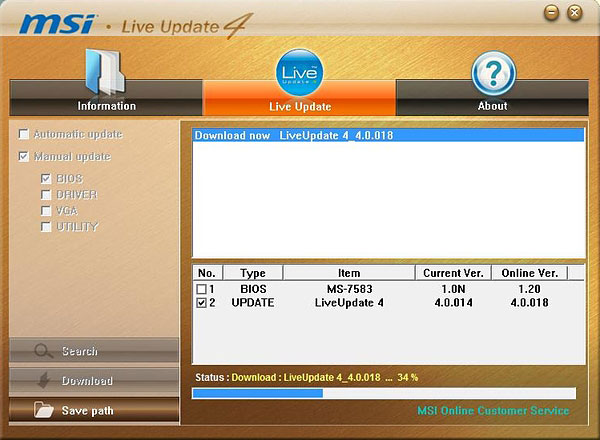

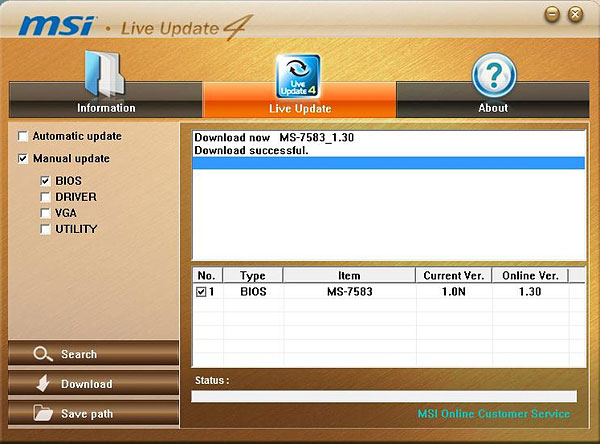

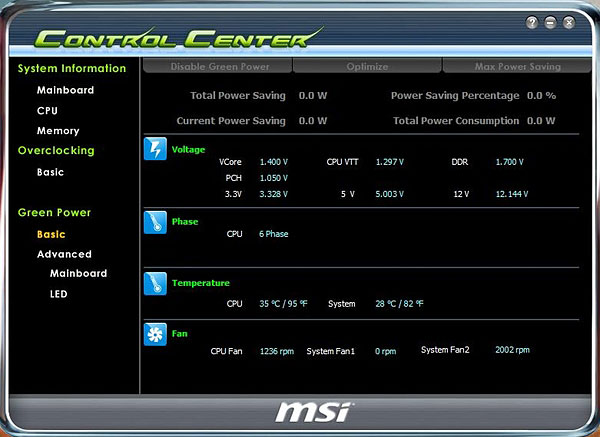

До речі, на одному з дисків комплекту поставки материнської плати є утиліта MSI Live Update 4. З її допомогою можна в автоматичному або ручному режимі завантажити всі новітні драйвери, утиліти й версії BIOS не заходячи на сайт підтримки MSI.

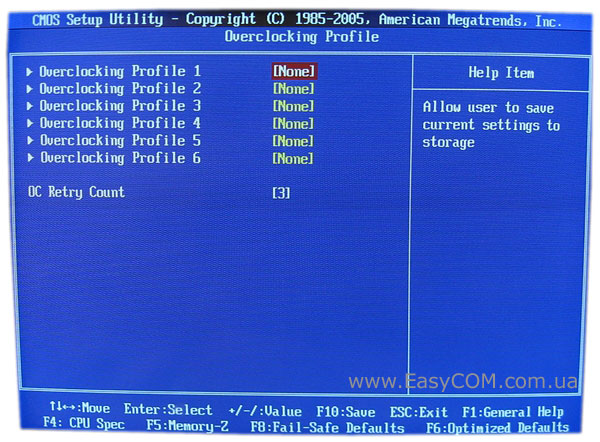

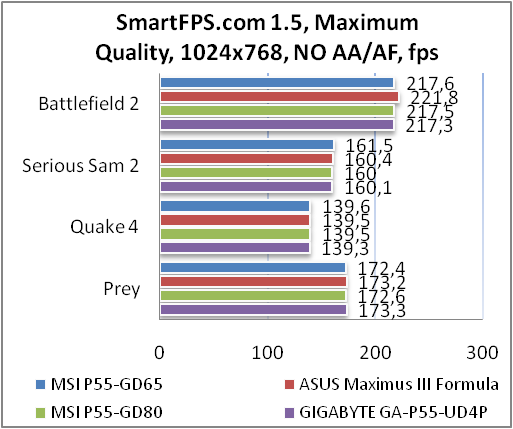

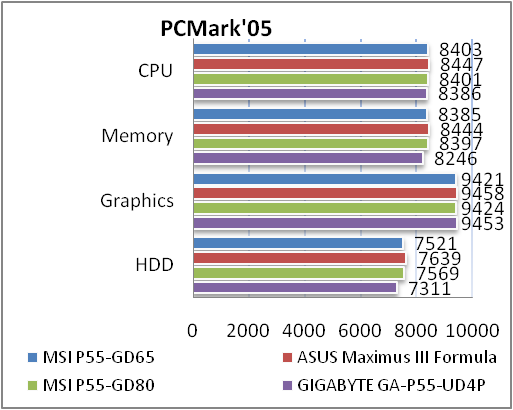

Для тих, хто часто експериментує з налаштуваннями BIOS, у плати MSI P55-GD65 є можливість зберегти цілих шість профілів налаштувань користувача базової системи вводу/виводу.
