Огляд материнської плати MSI MAG B760 TOMAHAWK WIFI: варта вашої уваги

24-05-2023

Для тих, хто вже заплутався у всіх цих моделях та чіпсетах, нагадаємо, що основними оновленнями чіпсету Intel B760 є підтримка інтерфейсу PCIe 5.0, що робить цей найновіший стандарт доступним для масового користувача та можливість розгону модулів ОЗП стандарту DDR5 на недосяжні для чіпсету Intel B660 частоти.

Нещодавно ми знайомились з однією з моделей на цьому чіпсеті із найдоступнішої для пересічного покупця лінійки MAG (MSI Arsenal Gaming), яка поєднує у собі високу якість виготовлення та елементної бази, відмінний зовнішній вигляд, а також хороший функціонал, а саме - MSI MAG B760M MORTAR WIFI.

Сьогодні ж ми протестуємо ще одне рішення з цієї лінійки, але уже у форм-факторі ATX - MSI MAG B760 TOMAHAWK WIFI.

Знайти цю материнську плату у продажу ви можете за ціною ₴8300, або ж $223. Тепер давайте поглянемо, які технічні характеристики має піддослідна материнська плата.

Специфікація

Модель

MSI MAG B760 TOMAHAWK WIFI

Чіпсет

Intel B760

Процесорний роз'єм

Intel Socket LGA1700

Процесори, що підтримуються

Intel Core / Pentium / Celeron 13-го та 12-го поколінь для платформи Socket LGA1700

Підтримка пам’яті

4 x DIMM-слоти з підтримкою максимум 192 ГБ пам’яті із частотою до DDR5-7000+ МГц

Слоти розширення

1 x PCI Express 5.0 x16

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 4.0 x1

Дискова підсистема

4 x SATA III (6 Гбіт/с)

1 x M.2 (Key M) (M.2 2242 - 22110; PCI-E 4.0 x 4)

1 x M.2 (Key M) (M.2 2242 - 2280; PCI-E 4.0 x 4)

1 x M.2 (Key M) (M.2 2242 - 2280; PCI-E 4.0 x 4 / режим SATA)

Підтримка PCIe RAID 0, 1, 5 та SATA RAID 10

LAN

1 x Realtek RTL8125BG-CG (10/100/1000/2500 Мбіт/с)

Wi-Fi / Bluetooth

Intel Wi-Fi 6E AX211 (2х2, підтримує Wi-Fi 802.11ax при 2.4, 5 і 6 ГГц; Bluetooth 5.3)

Звукова підсистема

7.1-канальний кодек Realtek ALC897

Роз’єми живлення

1 х 24-контактний ATX

2 x 8-контактний ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблоків РСО (4-контактний)

5 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Алюмінієві радіатори для M.2-накопичувачів

Зовнішні порти I/O

4 x USB 2.0

1 x DP Port 1.4

1 x HDMI 2.1

4 x USB 3.2 Gen 2 (Type-A)

1 x RJ45

1 x USB 3.2 Gen 2x2 (Type-C)

2 x конектори антен WI-FI

1 x Optical S/PDIF out

5 x аудіопорти

Внутрішні порти I/O

3 x M.2 (Key M)

2 x USB 2.0 (підтримує 4 USB 2.0)

1 x USB 3.2 Gen 1 (Type-A) (підтримує 2 USB 3.2 Gen 1)

1 x USB 3.2 Gen 2 (Type-C)

BIOS

256 Mб Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

MSI

Сторінка пристрою

MSI MAG B760 TOMAHAWK WIFI

Сторінка підтримки

MSI MAG B760 TOMAHAWK WIFI (нові версії BIOS, драйверів і т.п.)

Упаковка та комплектація

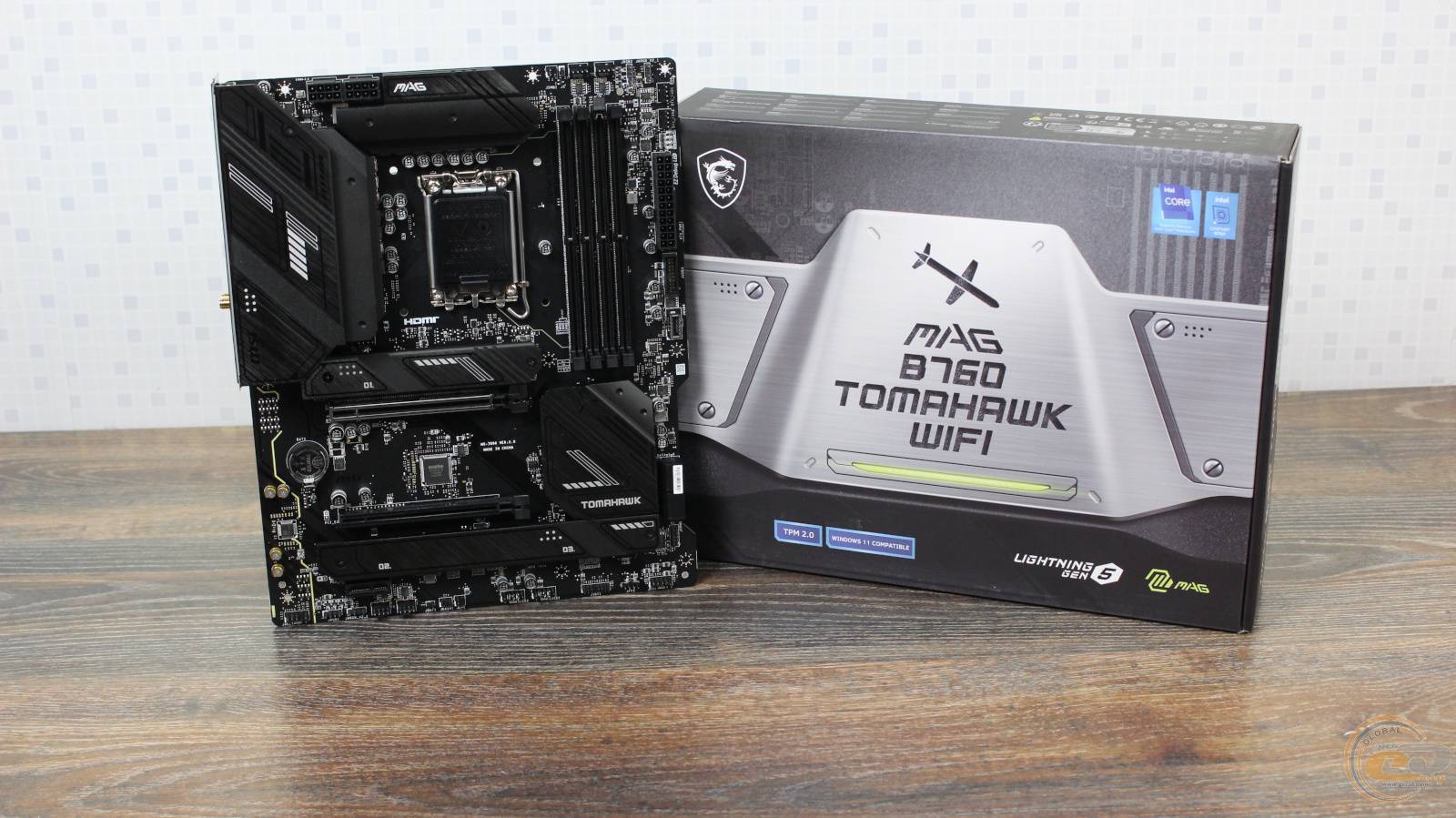

Картонна упаковка, у якій постачається материнська плата MSI MAG B760 TOMAHAWK WIFI має середні розміри та чорно-сіре оформлення, характерне для лінійки MAG. На звороті коробки можна побачити опис усіх її ключових особливостей і переваг, та структуру I/O-панелі.

Комплектація материнської плати досить скромна. У коробці ми знайшли:

  • один SATA-кабель (кутовий);
  • одна EZ M.2 Clips для кріплення M.2-накопичувача;
  • антени для Wi-Fi-модуля;
  • набір наліпок;
  • посібники для користувача.



Дизайн та особливості плати

MSI MAG B760 TOMAHAWK WIFI виконана у темній гамі з текстолітом чорного кольору. В цілому, вона має досить строгий дизайн.

З переваг відзначимо збільшений радіатор охолодження та наявність трьох високошвидкісних слотів для M.2-накопичувачів, кожен з яких має радіатор охолодження.

Заводське RGB-підсвічування на платі відсутнє, але користувач без проблем зможе побудувати своє за допомогою роз'ємів LED RGB Header.

На звороті плати знаходиться стандартна опорна пластина процесорного роз’єму, елементів практично немає, але є три маркери білого кольору, які вказують місця на платі, де обов’язково потрібно прибрати втулки на корпусі.

Настав час роздивитися фронтальну панель MSI MAG B760 TOMAHAWK WIFI. У нижній її частині розташувалися: колодка підключення аудіороз'ємів передньої панелі, роз'єм для світлодіодної стрічки та ARGB-роз’єм, контакти скидання BIOS, роз'єм для Thunderbolt 4, роз’єм датчику відкриття корпусу, роз’єм контролера налаштування, роз’єм для підключення спікеру, а також колодка підключення кнопок і індикації фронтальної панелі. Тут же розмістилися дві колодки для активації портів USB 2.0.

Правий край плати також не обділили корисними елементами. Тут розпаяні два вертикальних роз’єми: один для підключення порту USB 3.2 Gen 2 Type-C та один - для USB 3.2 Gen 1.

Біля чотирьох портів SATA III розташувався роз'єм для підключення модуля ТРМ.

А от ближче до верхнього краю можна побачити діагностичні індикатори та ще одні роз'єми для світлодіодної стрічки та ARGB.

Поруч розміщені чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Фіксатори є з обох боків. Підтримуються модулі з частотою до 7000+ МГц, а максимальний загальний об’єм може становити 192 ГБ.

Для розширення функціональності MSI MAG B760 TOMAHAWK WIFI є три слоти:

1. PCI Express 5.0 x16;

2. PCI Express 3.0 x4;

3. PCI Express 4.0 x1.

Підсилений і готовий надати 16 ліній PCIe тільки верхній слот. Нижній слот зможе запропонувати лише 4 лінії умовно «застарілого» PCIe 3.0.

Cлоти для M.2-накопичувачів на платі розміщені таким чином: перший з них знаходиться над верхнім PCIe x16, а два інші - під PCIe x4. Верхній підтримує пристрої формату M.2 від 2242 до 22110, а два нижніх - формату M.2 2242 до 2280. Усі вони працюють у режимі PCIe 4.0 x4, хоча той, що розміщений під чіпсетом також підтримує M.2 SATA.

Для охолодження трьох високошвидкісних накопичувачів використовуються два окремих радіатори (один з яких подовжений і використовується для двох із них). Вони мають термопрокладки та кріпляться за допомогою гвинтів.

Також, дискову підсистему можна доповнити за допомогою чотирьох роз’ємів SATA 6 Гбіт/с з горизонтальним розташуванням.

Система охолодження MSI MAG B760 TOMAHAWK WIFI містить такі елементи: радіатор на чіпсеті, радіатори на M.2-накопичувачувачах та пару алюмінієвих радіаторів на елементах підсистеми живлення.

Під час тестування 125-ватного (в режимі Turbo Boost TDP становить 181 Вт) 20-потокового Intel Core i5-13600K при температурі повітря в приміщенні тестової лабораторії, що становила 25°С ми побачили такі температурні значення елементів материнської плати:

  • радіатор охолодження чіпсета — 43°C;
  • верхній радіатор охолодження елементів підсистеми живлення — 53°C;
  • боковий радіатор охолодження елементів підсистеми живлення — 50°C;
  • дроселі зверху – 58°C;
  • дроселі збоку – 57°C.

Як бачимо, кількості та розмірів радіаторів цілком достатньо для ефективного охолодження компонентів плати.

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що дозволяє нам використовувати навіть топові рішення Intel Core 12-го та 13-го поколінь без обмежень за енергоспоживанням.

Здійснюється воно за 12+1+1-фазною схемою для обчислювальних ядер і додаткових вузлів з показником номінального струму до 75 А.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем Renesas RAA220075R0 (S2136TMG).

За напругу на вбудованому в процесор контролері пам'яті та живлення підсистеми введення/виведення чіпу відповідає Monolithic Power Systems MP87670, розрахований на 70 А.

Підсистема живлення процесорних ядер керується ШІМ-контролером Renesas RAA229132.

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6687D-M.

Підтримку мережевих з'єднань забезпечує LAN-контролер Realtek RTL8125BG-CG, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с. А за роботу Wi-Fi та Bluetooth відповідає Intel Wi-Fi 6E AX211 (модель: AX211NGW). Цей модуль підтримує Wi-Fi 4, 5, 6 та Wi-Fi 6E.

Зона аудіо відокремлена від основної частини текстоліту і представлена HDA-кодеком Realtek ALC897 та аудіоконденсаторами. Аудіокодек Realtek ALC897 пропонує підтримку восьмиканального звуку. В обв'язці з ним працюють аудіоконденсатори, а щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

На інтерфейсну панель MSI MAG B760 TOMAHAWK WIFI виведені такі порти:

  • 4 x USB 2.0;
  • 1 x DP Port 1.4;
  • 1 x HDMI 2.1;
  • 4 x USB 3.2 Gen 2 (Type-A);
  • 1 x RJ45;
  • 1 x USB 3.2 Gen 2x2 (Type-C);
  • 2 x конектори антен WI-FI;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопорти.

Для реалізації активного охолодження плата має сім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості. Один з них слугує для системи охолодження CPU, один призначений для під’єднання помпи, а п’ять інших — для корпусних вентиляторів.



UEFI BIOS

Материнська плата MSI MAG B760 TOMAHAWK WIFI використовує сучасний завантажувач MSI Click BIOS 5 на основі графічного інтерфейсу UEFI, який дозволяє здійснювати налаштування за допомогою миші. Функціональні можливості BIOS дозволяють не лише оптимально конфігурувати систему, налаштувати режими роботи кожного вентилятора, а й здійснювати розгін ОЗП. Маємо легкий доступ до вибору доступних XMP-профілів (незалежно від обраного спрощеного EZ Mode чи повноцінного Advanced Mode). Для моніторингу системної інформації можна використовувати спеціальну вкладку «Hardware Monitor» чи коротке зведення інформації у верхній частині вікна, яке буде відображатися при виборі будь-якого розділу.

У якості альтернативи маємо можливість моніторингу системи та здійснення налаштувань безпосередньо із ОС за допомогою ПЗ MSI Center.



Частоти процесора і пам’яті, та можливості розгону

Мінімальна частота тестового процесора Intel Core i5-13600K, яку ми побачили у простої, становила 1097 МГц.

Під час стрес-тесту CPU-Z Stress Test частота зафіксувалась на стабільних 5,1 ГГц для високопродуктивних ядер та 3,9 ГГц для енергоефективних при напрузі 1,274 В. Орієнтуйтесь на значення напруги в AIDA64, бо CPU-Z чомусь відмовився відображати реальні значення.

Більш вимогливий Stress FPU в тій же AIDA64 трохи зменшив частоту високопродуктивних ядер та напругу на процесорі — 5,0 ГГц при 1,262 В. Частота енергоефективних ядер при цьому залишилась 3,9 ГГц. Троттлінгу помічено не було. Вся система при цьому споживала 260 Вт. Тут також орієнтуйтесь на значення напруги в AIDA64.

Модулі оперативної пам'яті DDR5-6000 Kingston FURY Beast RGB KF560C40BBAK2-32 (2 х 16 ГБ) під час тестування вдалося запустити на частоті XMP-профіля DDR5-6000 МГц, а також розігнати до частот 6200 МГц та 6400 МГц без зміни таймінгів.



Тестування

 Для перевірки можливостей материнської плати MSI MAG B760 TOMAHAWK WIFI використовувалося таке обладнання:

Найменування

Модель

Процесор

Intel Core i5-13600K (Socket LGA 1700, 6 х 3.5 – 5.1 ГГц + 8 х 2.6 — 3.9 ГГц, 24 МБ L3, TDP 125 Вт)

Кулер

ASUS TUF Gaming LC 240 ARGB

Оперативна пам’ять

2 x 16 ГБ DDR5-6000 Kingston FURY Beast RGB

(KF560C40BBAK2-32) @ XMP 5600 МГц

Відеокарта

Palit GeForce RTX 3090 GamingPro OC 24GB GDDR6X

Накопичувач

Patriot P210, 2 ТБ

Блок живлення

DeepCool PM800D, 800 Вт

Система з материнською платою MSI MAG B760 TOMAHAWK WIFI добре впоралася з усіма проведеними тестами, а продуктивний та гарячий 14-ядерний Intel Core i5-13600K весь час працював стабільно. За охолодження процесору відповідала РСО ASUS TUF Gaming LC 240 ARGB.



Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ

+0.06,

 +0.04

Відмінно

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.00238

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.6

Добре

Інтермодуляційне викривлення + шум, %

0.00734

Відмінно

Взаємопроникнення каналів, дБ

-88.8

Відмінно

Інтермодуляції на 10 кГц, %

0.00731

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ

+0.06,

 +0.04

Відмінно

Рівень шуму, дБ (А)

-95.0

Відмінно

Динамічний діапазон, дБ (А)

95.1

Відмінно

Гармонійні викривлення, %

0.00232

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.8

Добре

Інтермодуляційне викривлення + шум, %

0.00538

Відмінно

Взаємопроникнення каналів, дБ

-87.5

Відмінно

Інтермодуляції на 10 кГц, %

0.00524

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі кодека Realtek ALC897 демонструє гідну якість звуку, яка точно порадує невибагливих користувачів.



Підсумок

Виходячи із результатів тестування, можемо сказати, що MSI MAG B760 TOMAHAWK WIFI відповідає більшості вимог до практичної сучасної системи, показує гарні температурні значення та має усі необхідні інтерфейси, такі як PCI Express 5.0, Wi-Fi 6, USB 3.2 Gen 2. Ну і звичайно, роз’єми для високошвидкісних M.2 накопичувачів на цій платі присутні у достатній кількості для більшості користувачів та ще й усі мають радіатори.

Із трохи спірних моментів відзначимо хіба що використання аудіокодека Realtek ALC897, котрий характерний для більш бюджетних материнських плат. Так, якості звуку вистачить для більшості користувачів, проте хотілося б краще. Та й материнська плата завдяки цьому тільки б виграла та змогла скласти серйозну конкуренцію більшості значно дорожчих рішень.

У підсумку, MSI MAG B760 TOMAHAWK WIFI - це добротна й досить збалансована модель середнього класу, яку цілком можна розглядати в якості платформи для оптимальної ігрової системи.

Переваги:

  • 14-фазна підсистема живлення процесора і якісна елементна база;
  • ефективне охолодження, збільшений радіатор системи живлення та використання термопрокладок з тепплопровідністю 7 Вт/м*К;
  • підтримка PCI Express 5.0 для відеокарти;
  • 2,5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 6 (в трьох діапазонах) / Bluetooth 5.3;
  • наявність трьох слотів M.2, працюючих у режимі PCIe 4.0 x4;
  • підтримка одним зі слотів для накопичувачів не тільки режиму PCIe 4.0 x4, а й M.2 SATA;
  • підсилений слот для відеокарти;
  • сім конекторів для під’єднання вентиляторів та РСО;
  • кращі можливості розгону ОЗП у порівнянні з чіпсетом Intel B660;
  • адекватна ціна, як для материнських плат на сучасних чіпсетах.


Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
