Огляд і тестування материнської плати MSI FM2-A75IA-E53

08-04-2013

В останні роки все більшу популярність набуває концепція HTPC. Нагадаємо, що HTPC – це домашній кінотеатр на основі персонального комп'ютера (Home Theatre Personal Computer). Ріст популярності цієї концепції зумовлений появою процесорів із вбудованим і досить продуктивним відеоядром і північним мостом. Таким чином, реалізація трьох компонентів на одному кристалі дозволяє ефективно заощаджувати простір і знижує енергоспоживання. Не залишилися осторонь і виробники материнських плат та корпусів, створивши відповідну «екосистему», запропонувавши користувачам цілу гаму материнських плат, корпусів і блоків живлення, вибір яких дійсно широкий. При цьому, зібравши компактну систему на базі материнської плати форм-фактора mini-ITX, кінцевий користувач одержав систему, можливості якої не обмежуються тільки переглядом фільмів або прослуховуванням музики (як у випадку придбання медіа-програвача), а виходять далеко за ці межі. При виборі комплектуючих для будь-якого ПК, у тому числі і HTPC, необхідно звернути належну увагу на материнську плату, адже від неї залежить функціональність комп'ютера і сумісність із іншими комплектуючими. У даному огляді ми познайомимося з материнською платою MSI FM2-A75IA-E53, і довідаємося, наскільки добре вона підходить на роль основи HTPC або мініатюрного домашнього/офісного ПК.

MSI FM2-A75IA-E53

Специфікація материнської плати MSI FM2-A75IA-E53:

Виробник

MSI

Модель

FM2-A75IA-E53

Чіпсет

AMD A75

Процесорний роз’єм

Socket FM2

Підтримувані процесори

AMD A10/A8/A6/A4 із процесорним роз’ємом Socket FM2

Використовувана пам'ять

1066/1333/1600/1866/2133*(OC)

Без корекції помилок (non-ECC), небуферизирована

Підтримка пам'яті

2 x 1.5V DDR3 DIMM слоти з підтримкою до 16 ГБ пам'яті

Слоти розширення

1 x PCI Express x16

Дискова підсистема

Чіпсет AMD A75 підтримує:
 4 x SATA 6 Гбіт/с

1 x eSATA

Підтримка SATA RAID 0/1/10

LAN

1 x гігабітний мережевий контролер Realtek 8111E (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887
 2/4/5.1/7.1-канальний звук

Бездротові технології

Wi-Fi 802.11 b/g/n

Bluetooth 3.0+HS

Живлення

24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на PCH

Зовнішні порти I/O

1 x PS/2 (комбінований)

1 x HDMI
1 x VGA
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0

1 x eSATA

1 x Wi-Fi антена

1 x модуль Bluetooth

1 x оптичний SPDIF
3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін)
1 x USB 2.0 з підтримкою підключення двох USB 2.0
4 x порти SATA 6 Гбіт/с
1 x роз’єм вентилятора CPU (4-пін)
1 x роз’єм підключення системного вентилятора
1 x колодка виводу звуку на передню панель
1 x колодка передньої панелі
1 x джампер для скидання CMOS
1 x TPM
1 x COM
1 x CI

BIOS

MSI ClickBIOS II

Комплектація

посібник користувача
брошура з описом гарантії
диск із драйверами та утилітами
2 x кабелі SATA

виносна антена
заглушка інтерфейсної панелі

Форм-фактор,
розміри, мм

mini-ITX
170 x 170

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки.

Все цены на MSI+FM2-A75IA-E53

Упаковка та комплектація

MSI FM2-A75IA-E53

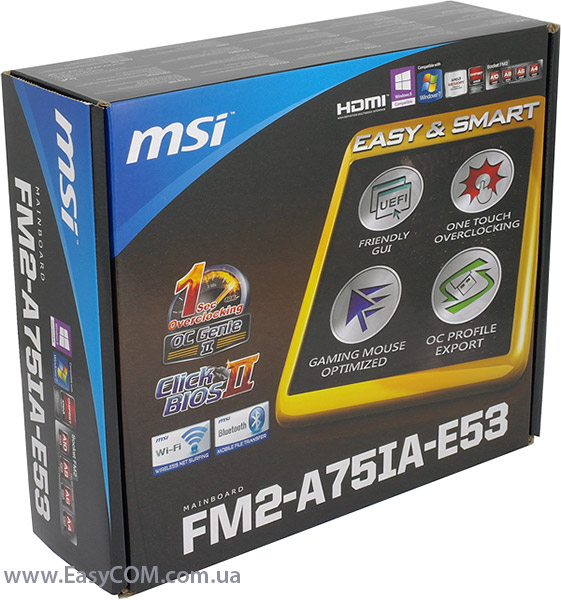

Материнська плата MSI FM2-A75IA-E53 постачається в компактній картонній коробці, оформленій у звичному для MSI стилі. Коробка виготовлена із щільного картону з поліграфією, виконаною переважно в темній гамі. Більшу частину лицьової сторони займає інформація про фірмову концепцію EASY & SMART. Тут же присутні великі значки OC Genie II і ClickBIOS II, а також піктограми, які свідчать про підтримку бездротових технологій передачі даних. У верхній же частині зазначена сумісність із різними програмними та апаратними продуктами.

MSI FM2-A75IA-E53

На звороті упаковки детально описані переваги фірмової концепції EASY & SMART. Давайте розглянемо їх уважніше:

  • Friendly GUI – однаково дружній інтерфейс як для UEFI BIOS, так і для утиліти, яка працює в середовищі Windows, при цьому кількість налаштувань однакова;
  • One Touch Overclocking – можливість розгону системи одним кліком;
  • Gaming Mouse Optimized – оптимізоване розпізнавання специфікацій ігрових мишей, збільшена частота опитування маніпулятора, а також зменшена затримка (підтримуються маніпулятори виробництва компаній Razer, SteelSeries, Logitech і Microsoft);
  • OC Profile Export – можливість зберігати та експортувати профілі налаштувань, необхідних для розгону системи.

У лівій частині наведені специфікація материнської плати та схематичне зображення інтерфейсної панелі.

MSI FM2-A75IA-E53

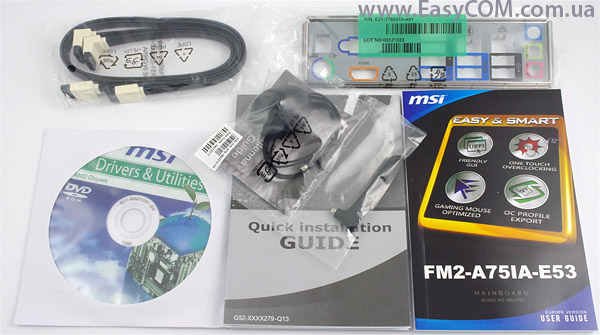

Комплект поставки включає в себе наступне:

  • документацію;
  • диск із драйверами та утилітами;
  • два SATA- шлейфи;
  • виносну антену для модуля Wi-Fi;
  • заглушку інтерфейсної панелі.

Відзначимо наявність у комплекті поставки зовнішньої антени для модуля бездротової мережі, а от перехідник M-Connector, який суттєво полегшує підключення до плати корпусних роз’ємів, на жаль, відсутній. У цілому ж, комплект поставки можна охарактеризувати як достатній.

Дизайн і особливості плати

MSI FM2-A75IA-E53

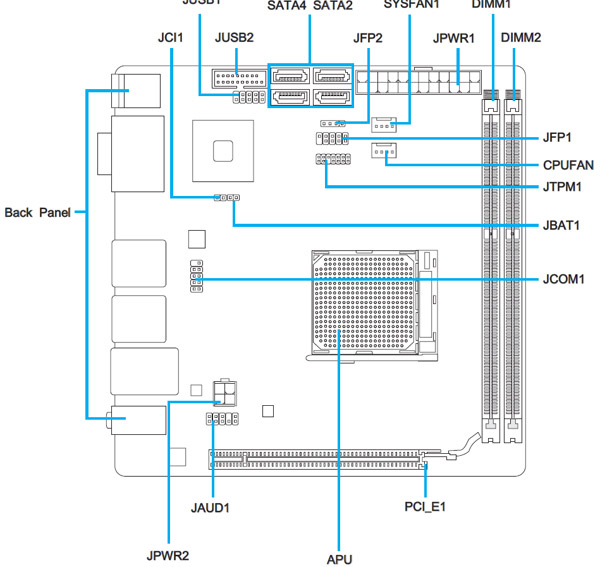

Материнська плата MSI FM2-A75IA-E53 через скромність габаритів має типове для материнських плат форм-фактору mini-ITX розташування елементів, з високою щільністю розміщення в порівнянні з рішеннями, виконаними на більш просторих друкованих платах. При цьому всі роз’єми та колодки підключення знаходяться в доступних місцях. Єдине, що потенційно може створити незручності – це батарейка, яка живить пам'ять CMOS. Справа в тому, що вона приклеєна за допомогою клейкої прокладки, і цілком можлива ситуація, що при пересиханні прокладки батарея відпаде. Можливо, було б надійніше використовувати спеціальне «ліжечко» із щілинним завантаженням, наприклад, як у материнській платі ASRock Z77E-ITX. На друкованій платі зроблено чотири монтажні отвори, які знаходяться по кутах – таке розташування отворів виключає «провисання» якого-небудь із країв.

MSI FM2-A75IA-E53

MSI FM2-A75IA-E53

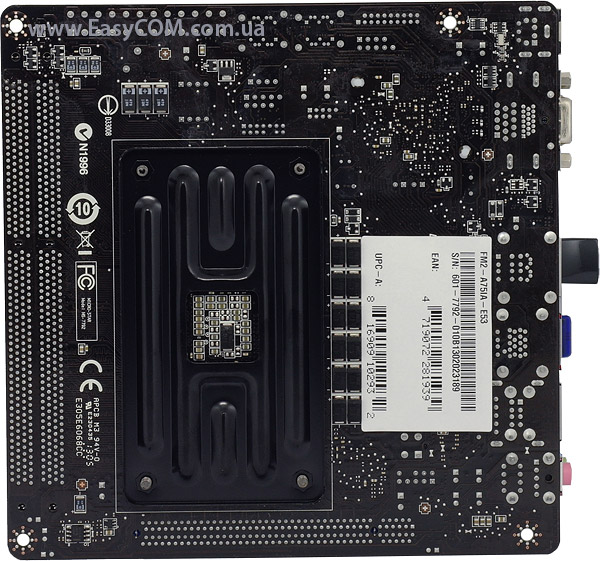

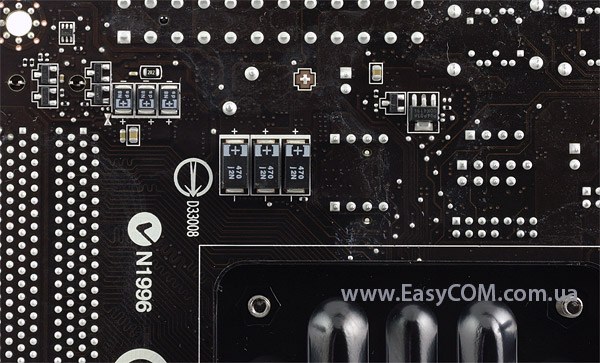

На звороті материнської плати присутня частина елементів системи живлення, які не помістилися на лицьовий, тому при встановленні материнської плати в корпус необхідно буде дотримуватися певної обережності. Присутня також металева опорна пластина процесорного роз’єму.

MSI FM2-A75IA-E53

На розглянутій материнській платі використовується пасивне охолодження. Встановлений лише один алюмінієвий радіатор, він відводить тепло від FCH AMD A75. Радіатор непогано виконує своє завдання – у процесі тестування плати температура на ньому не перевищувала 40°C. Але, все-таки, ми порадили б забезпечити циркуляцію повітря всередині корпусу. Елементи ланцюга живлення процесора, які нагріваються,  залишилися без додаткового охолодження, оскільки материнська плата MSI FM2-A75IA-E53 не призначена для оверклокерських експериментів.

MSI FM2-A75IA-E53

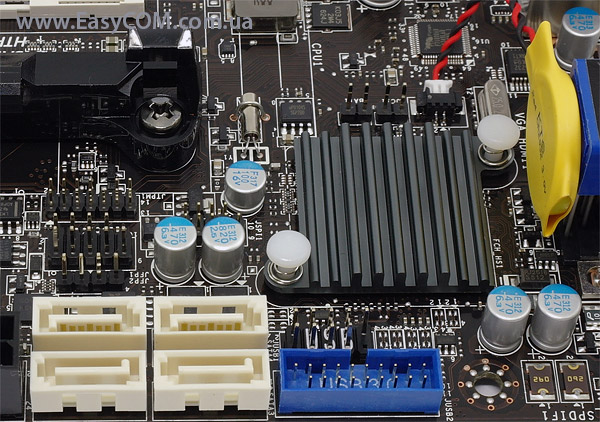

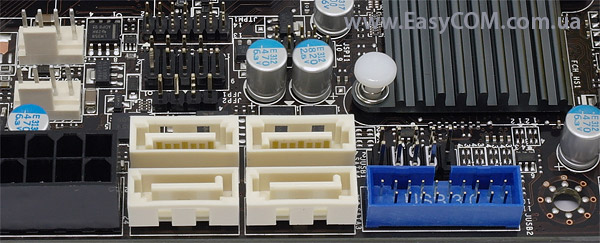

Для підключення накопичувачів на материнській платі MSI FM2-A75IA-E53 присутні чотири порти SATA 6 Гбіт/с, робота яких реалізована винятково силами чіпсету. Є підтримка масивів RAID рівнів 0, 1 і 10.

MSI FM2-A75IA-E53

На материнській платі MSI FM2-A75IA-E53 реалізовано шість портів USB 2.0, з них чотири на інтерфейсній панелі і два внутрішні. Що ж стосується портів USB 3.0, то їх чотири – два внутрішні, а ще два можна підключити, використовуючи 19-контактний роз’єм для виносного модуля. Сам модуль із додатковими портами USB 3.0 необхідно купувати окремо.

MSI FM2-A75IA-E53

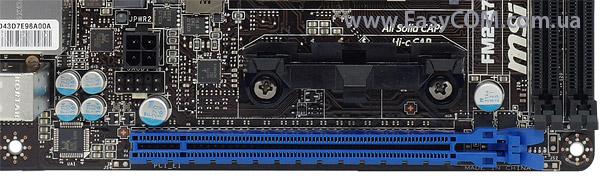

Як і інші рішення, виконані у форм-факторі mini-ITX, розглянута материнська плата має лише один слот розширення. Роз’єм PCI Express 2.0 x16 використовує всі шістнадцять ліній PCI Express і допускає встановлення будь-якого сучасного відеоадаптера. Втім, використання високопродуктивного відеоадаптера в подібній системі малоймовірне, але роз’єм можна використовувати для підключення інших плат розширення, наприклад ТВ-тюнера, звукової або додаткової мережевої карти і т.д.

MSI FM2-A75IA-E53

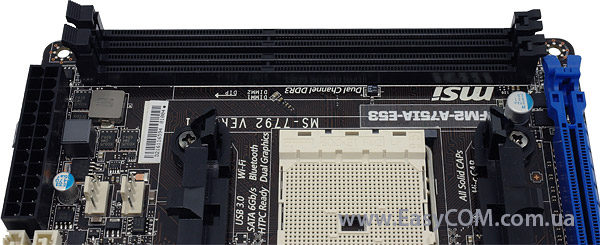

Для встановлення модулів оперативної пам'яті материнська плата MSI FM2-A75IA-E53 оснащено двома 240-контактними роз’ємами DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Підтримуються модулі ОЗП, які працюють на частотах від 1066 МГц до 1600 МГц у номінальному режимі і до 2133 МГц у режимі розгону. Оскільки роз’ємів для встановлення модулів ОЗП всього два, то максимальний обсяг оперативної пам'яті обмежено 16 ГБ, чого цілком достатньо для більшості завдань, покладених на комп'ютери, в основі яких лежить материнська плата форм-фактору mini-ITX.

MSI FM2-A75IA-E53

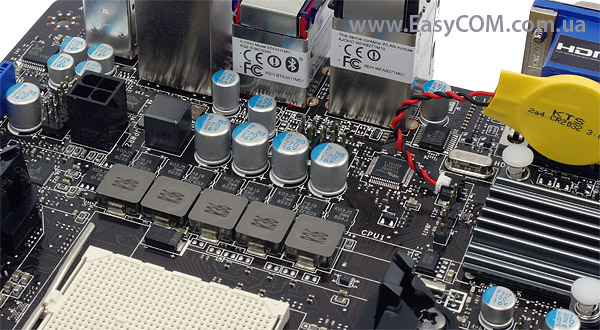

Вузол живлення процесора материнської плати MSI FM2-A75IA-E53 побудований по 5-фазній схемі. У колах системи стабілізації живлення використовуються твердотільні конденсатори. А для додаткового живлення процесора використовується 4-контактний роз’єм ATX12V, можливостей якого буде цілком достатньо, оскільки, як ми відзначили вище, материнська плата не має оверклокерської спрямованості.

MSI FM2-A75IA-E53

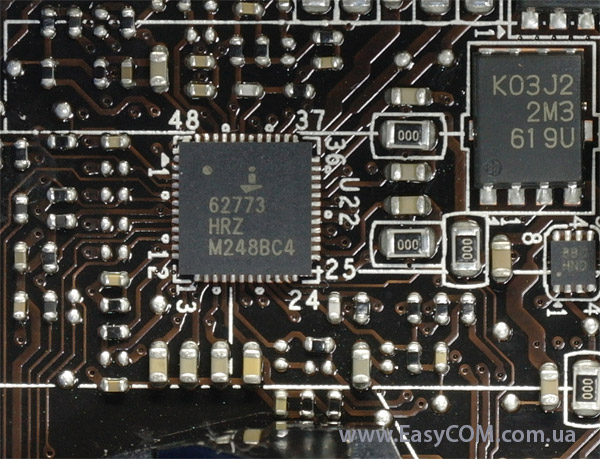

Перетворювач живлення процесора працює під керуванням контролера Intersil ISL62773 HRZ.

MSI FM2-A75IA-E53

На додаток до стандартного функціоналу материнська плата MSI FM2-A75IA-E53 несе на борту вбудовані модулі бездротової передачі даних. Є модуль Bluetooth з підтримкою технології Bluetooth 3.0 +HS, а також модуль Wi-Fi з підтримкою протоколу 802.11 b/g/n. Модуль Wi-Fi має роз’єм для підключення зовнішньої антени, яка постачається в комплекті з материнською платою.

MSI FM2-A75IA-E53

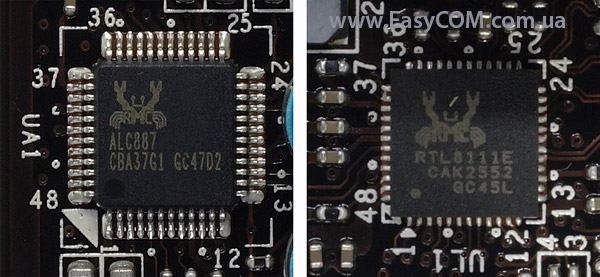

Звукова підсистема материнської плати основана на HDA-кодеку 8-канального звуку Realtek ALC887. Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111E.

MSI FM2-A75IA-E53

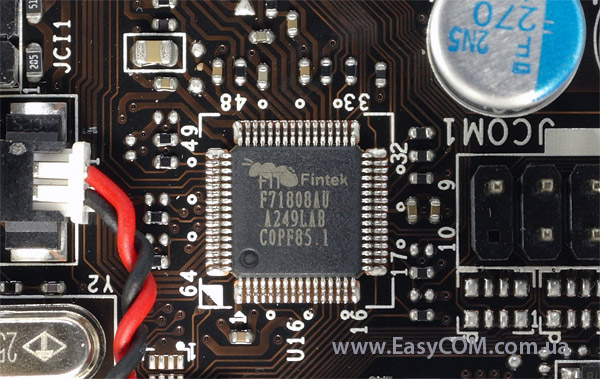

Мікросхема Fintek F71808AU керує роботою послідовного порту і порту PS/2, а також роботою системних вентиляторів і забезпечує моніторинг температур.

MSI FM2-A75IA-E53

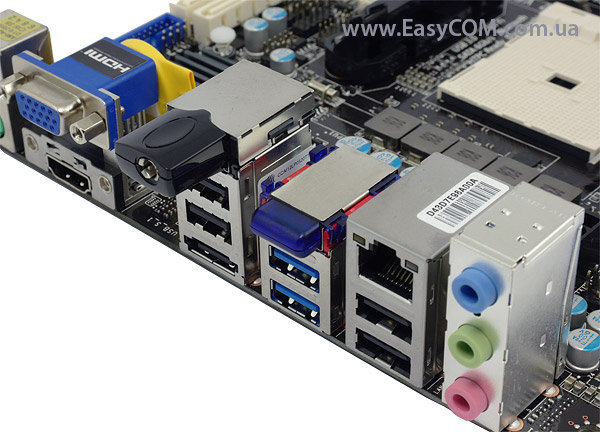

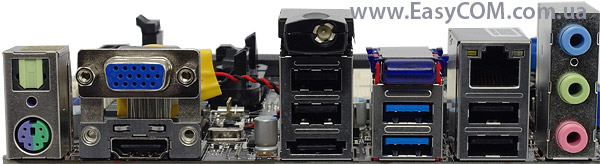

На інтерфейсну панель материнської плати MSI FM2-A75IA-E53 виведені наступні порти:

  • 1 x PS/2 (комбінований);
  • 1 x HDMI порт;
  • 1 x VGA порт;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x eSATA;
  • 1 x роз’єм для підключення зовнішньої антени;
  • 1 x оптичний SPDIF;
  • 3 аудіо роз’єми.

Інтерфейсна панель досить функціональна, є всі необхідні порти. Із приємних особливостей виділимо наявність порту eSATA, а також застарілих, але усе ще використовуваних портів VGA і PS/2. Єдиним зауваженням буде наявність усього трьох аудіовиходів, що ускладнить підключення багатоканальної аналогової акустики, а для HTPC це може бути суттєво. Але зате є оптичний аудіовихід, який дозволить передати звук, наприклад на ресівер, без викривлень.

MSI FM2-A75IA-E53

Материнська плата MSI FM2-A75IA-E53 має тільки два чотирьохконтактні роз’єми для підключення вентиляторів: один для підключення вентилятора системи охолодження процесора, другий – у чотирьохконтактному виконанні, але із трьома робочими ніжками, призначений для підключення системного вентилятора. Оскільки четверта ніжка не задіяна, то керувати системним вентилятором не буде можливості.

UEFI BIOS

MSI FM2-A75IA-E53

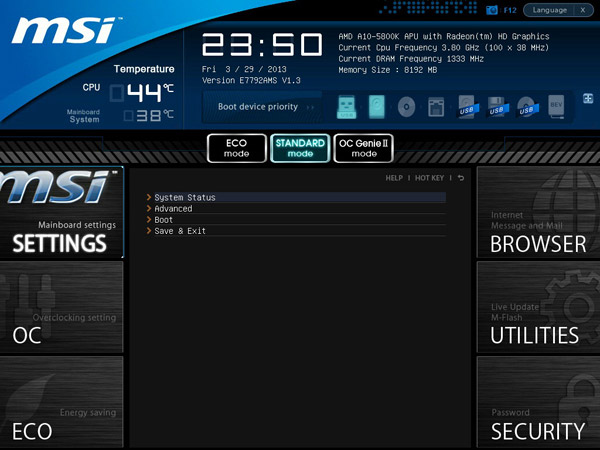

На материнській платі MSI FM2-A75IA-E53 використовується фірмова версія попереднього завантажувача UEFI ClickBIOS II, яка відрізняється привабливим і дружнім графічним інтерфейсом.

MSI FM2-A75IA-E53

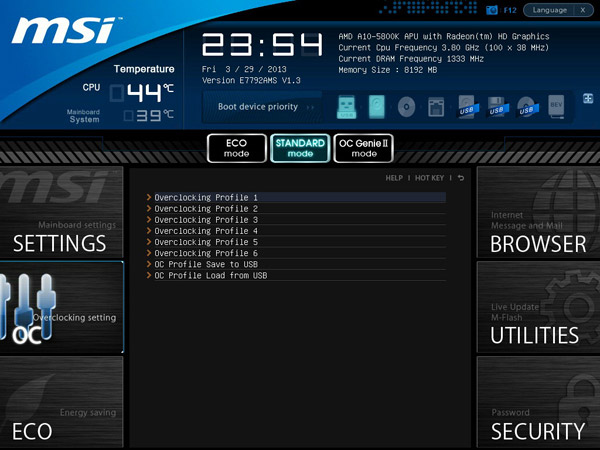

Як і в інших сучасних рішеннях, підтримується збереження користувацьких налашутвань BIOS з подальшим експортом на USB накопичувач.

Налаштування, необхідні для розгону і оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота пам'яті

DRAM Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Затримки ОЗП

DRAM Timing Control

Command Rate, tCL, tRCD, tRP, tRAS, tRTP, tRC, tWR, tRRD, tWTR, tRFC0, tRFC1, tFAW, tCWL, tREF, tRWTTO, tWRRD, tWRWRDD, tWRWRSDDC, tWRWRSDSC, tRDRDDD, tRDRSDDC, tRDRSDSC



Процесорний множник у режимі турбо

Turbo Core Ratio

8 – 63

1

Частота системної шини

CPU Base Frequency

90 – 190

1

Процесорний множник

CPU Clock Ratio

8 – 63

1

Напруга на модулях пам'яті

DRAM Voltage

1,35 – 1,8

0,015

Користувачу для зміни доступно зовсім небагато параметрів, немає навіть можливості змінювати напругу живлення процесора. Втім, позиціонування даної материнської плати і не передбачає істотний розгін.

MSI FM2-A75IA-E53

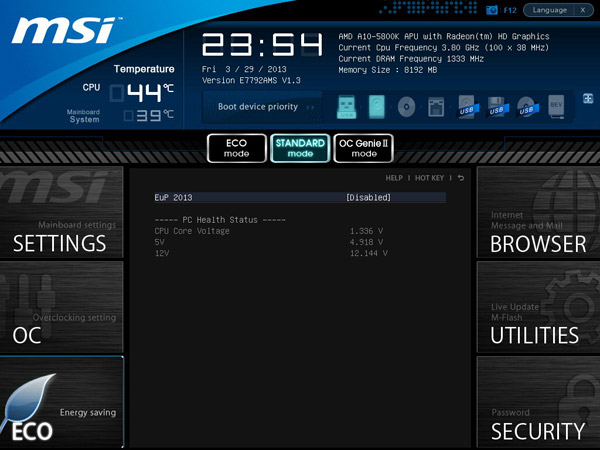

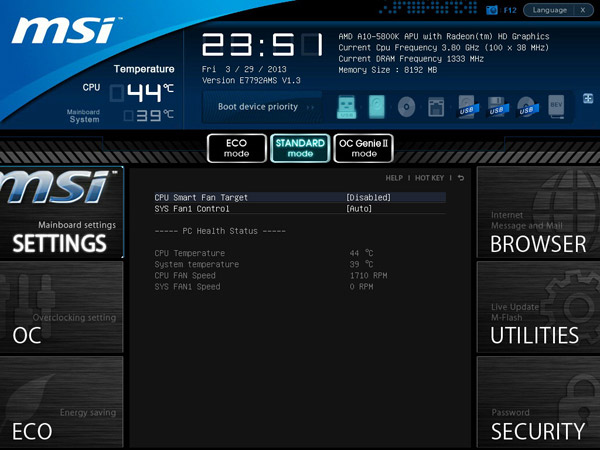

У розділі «Settings» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання процесорного вентилятора. Тут же можна і керувати швидкістю обертання вентилятора.

MSI FM2-A75IA-E53

Також не обійшлося без окремого розділу моніторингу, у якому можна стежити за:

  • напругою на ядрі процесора;
  • напругою на лініях живлення +12В і +5В.

Можливості моніторингу можна назвати мінімальними. Інформації дуже мало, можна сказати, що цей пункт присутній більше для «галочки», ніж дійсно буде корисний.

Утиліти

MSI FM2-A75IA-E53

Для розгону, налаштування та моніторингу параметрів системи в комплекті з материнською платою MSI FM2-A75IA-E53 постачається фірмова утиліта MSI Control Center. Можливості даної утиліти дозволяють змінювати основні параметри системи безпосередньо в середовищі ОС.

MSI FM2-A75IA-E53

Також утиліта MSI Control Center дозволяє скористатися функцією авторозгону OC Genie, і розігнати систему одним кліком миші.

MSI FM2-A75IA-E53

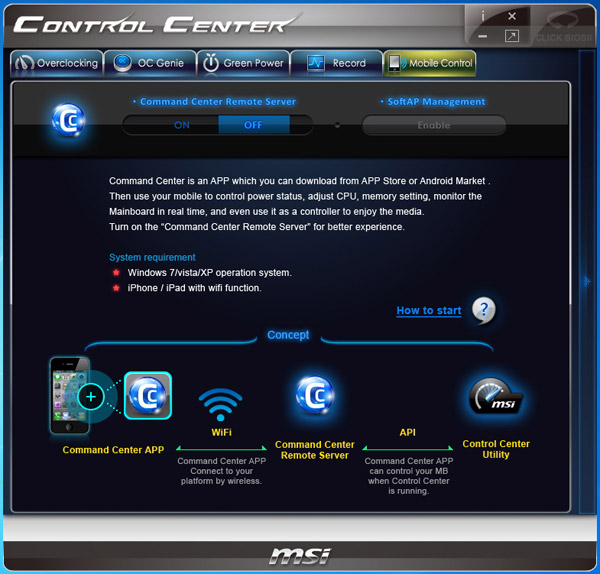

Присутня також сумнівна з погляду раціональності можливість керувати розгоном системи за допомогою смартфона і спеціального додатка для нього. Якщо ж є необхідність відслідковувати стан комп'ютера віддалено, то набагато зручніше для цього користуватися готовими рішеннями, які дозволяють більш гнучко налаштувати тригери і шляхи інформування.

Тестування

Для перевірки можливостей материнської плати використовувалося наступне обладнання:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативна пам'ять

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 7660D

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CHIEFTEC Libra LF-01B

Результати тестів:

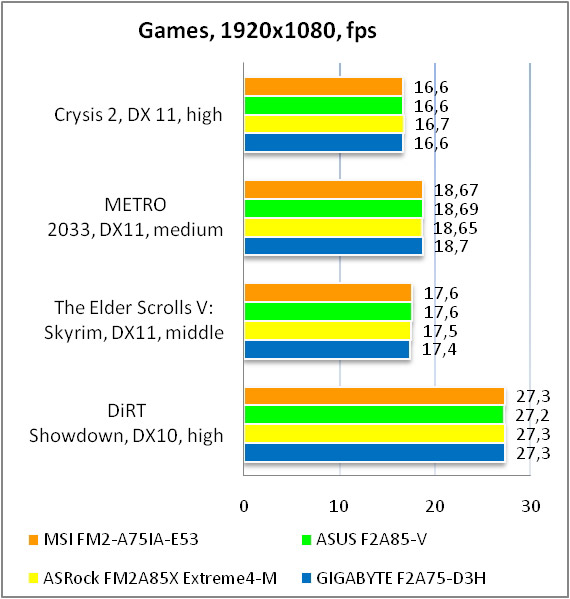

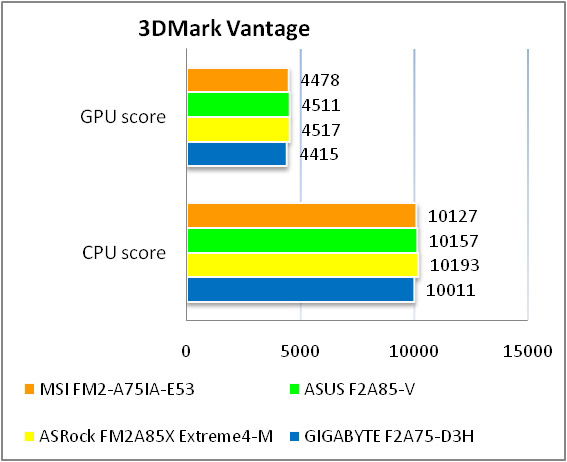

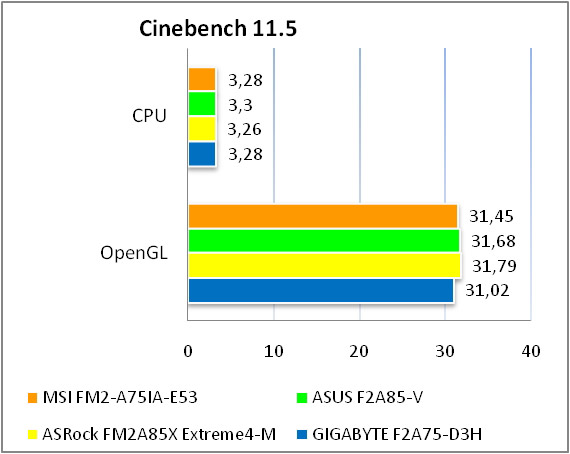

MSI FM2-A75IA-E53

MSI FM2-A75IA-E53

MSI FM2-A75IA-E53

MSI FM2-A75IA-E53

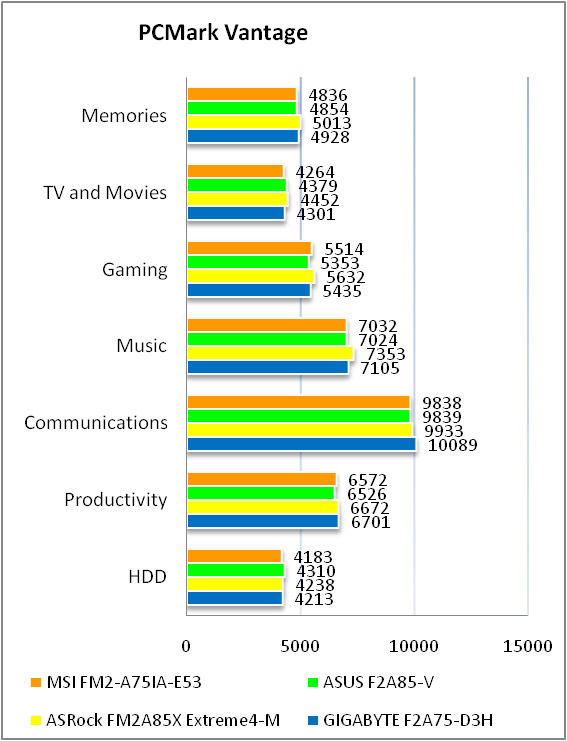

У процесі тестування MSI FM2-A75IA-E53 показала продуктивність на рівні з конкурентами. У цілому, можна зробити висновок про високий рівень виконання плати і хорошу оптимізацію BIOS.

Можливості розгону

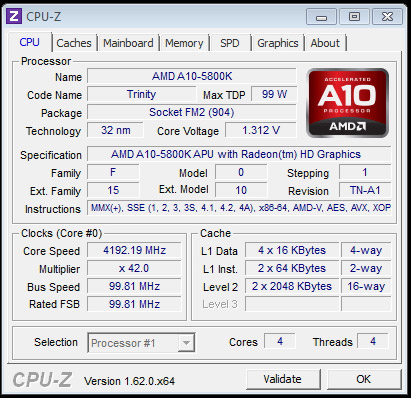

Можливості розгону тестувалися за допомогою процесора AMD A10-5800K з розблокованим множником, який вдалося розігнати в ручному режимі майже до 4,2 ГГц:

MSI FM2-A75IA-E53

Такий невисокий результат (у порівнянні зі схожими платами, де середній результат склав близько 4,5 ГГц) пов'язаний з неможливістю збільшити напругу живлення процесора.

MSI FM2-A75IA-E53

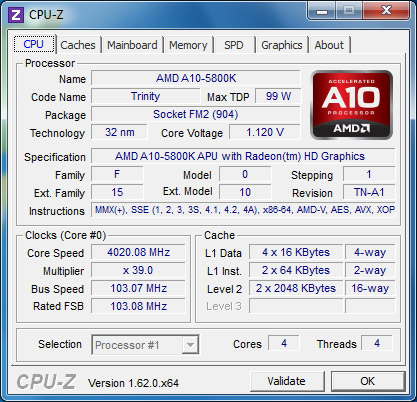

В автоматичному режимі за допомогою комплектної утиліти, використовуючи технологію OC Genie, вдалося досягти результату 4020 МГц.

MSI FM2-A75IA-E53

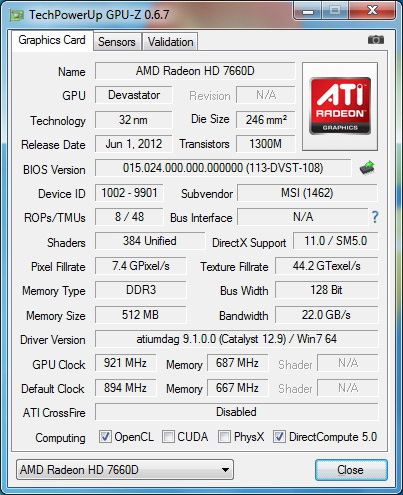

При автоматичному розгоні так само збільшилася частота роботи GPU.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.22

Добре

Рівень шуму, дБ (А)

-83.9

Добре

Динамічний діапазон, дБ (А)

83.8

Добре

Гармонійні викривлення, %

0.0044

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-66.9

Середньо

Інтермодуляційні викривлення + шум, %

0.027

Добре

Взаємопроникнення каналів, дБ

-82.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.045

Добре

Загальна оцінка



Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.07, -0.011

Дуже добре

Рівень шуму, дБ (А)

-84.4

Добре

Динамічний діапазон, дБ (А)

84.3

Добре

Гармонійні викривлення, %

0.0037

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.4

Середньо

Інтермодуляційні викривлення + шум, %

0.020

Добре

Взаємопроникнення каналів, дБ

-79.8

Дуже добре

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Застосований на материнській платі MSI FM2-A75IA-E53 звуковий кодек Realtek ALC887 у результаті тестування одержав загальну оцінку «Дуже добре». Якість відтворення буде більш ніж достатньою для робочого ПК і цілком достатнім для мультимедійного комп'ютера.

Висновки

Використання HTPC замість медіа-програвача має ряд переваг: більш висока продуктивність, підтримувані формати залежать тільки від встановлених кодеків, і, зрештою, це все-таки повноцінний комп'ютер, а отже функціонал значно ширший, до того ж керувати набагато зручніше, ніж за допомогою пульта ДК (особливо це стосується пошуку потрібного файлу у файлотеці). Розглянута материнська плата MSI FM2-A75IA-E53 якнайкраще підійде на роль основи HTPC, завдяки високій функціональності, особливо пригодиться наявність вбудованого модуля Wi-Fi.

Як варіант, на основі материнської плати MSI FM2-A75IA-E53 можна зібрати мініатюрний домашній або офісний комп'ютер, який можна буде сховати за монітор, а у випадку складання домашнього комп'ютера систему можна оснастити продуктивним APU у парі з відеокартою, тоді такий комп'ютер підійде для рішення практично будь-яких завдань, у тому числі і ігор. У кожному разі материнську плату MSI FM2-A75IA-E53 можна сміливо радити до покупки, оскільки вона вийшла дійсно хорошою. Є лише одне зауваження – усього три аналогові аудіовиходи. Що ж стосується вартості, то на момент написання огляду ціна коливалася близько позначки 100 USD, що є розумною ціною за материнську плату, виконану у форм-факторі mini-ITX із вбудованими модулями Bluetooth і Wi-Fi на борту.

Яких-небудь критичних недоліків у процесі тестування помічено не було.

Переваги:

  • хороше співвідношення ціна/якість;
  • підтримка USB 3.0 і наявність 4 портів SATA 6 Гбіт/с;
  • підтримка eSATA;
  • наявність вбудованих модулів Bluetooth і Wi-Fi.

Особливості:

  • відсутня підтримка застарілих інтерфейсів FDD, IDE.

Недоліки:

  • усього три 3,5 мм роз’єми для підключення акустики.


Автор: Олександр Корнієнко
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.

Висловлюємо подяку компаніям BIOSTAR, Chieftec, Kingston і SeaSonic за надане для тестового стенду обладнання.
