Огляд MSI B850 GAMING PLUS WIFI PZ: материнська плата Project Zero з роз'ємами на звороті

При збірці сучасних ПК багато уваги все частіше приділяється дизайну системи. І якщо наявністю підсвітки вентиляторів та інших компонентів уже нікого не здивуєш, то плати без роз'ємів на лицьовій панелі поки що трапляються не так часто. Компанія Micro-Star International активно популяризує цей тренд у рамках серії MSI Project Zero, до якої належить материнська плата MSI B850 GAMING PLUS WIFI PZ. Така конструкція дозволяє приховати кабелі та роз'єми з виду, що не лише робить системний блок більш акуратним та естетичним, а й спрощує організацію повітряного потоку всередині корпусу.

На момент написання цих рядків плата коштує ₴10699 або $255. З таким цінником вона помітно доступніша за протестовані нами раніше MSI MPG B850 EDGE TI WIFI та MSI MAG B850 TOMAHAWK MAX WIFI на основі того ж чипсета AMD B850. І при цьому роз'єми живлення, під'єднання вентиляторів, SATA-порти та багато інших елементів були перенесені на зворотній бік текстоліту. Що ж, давайте ближче познайомимося з цим досить неординарним девайсом.

Специфікація

Модель	MSI B850 GAMING PLUS WIFI PZ
Чипсет	AMD B850
Процесорний роз'єм	AMD Socket AM5
Підтримувані процесори	AMD Ryzen 7000, 8000 та 9000
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті із частотою до DDR5-8200+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 (x16, залежить від використовуваного процесора) 1 x PCI Express 3.0 x16 (x1) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x2) Підтримка RAID 0/1/5 для M.2-накопичувачів 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/10 для SATA-пристроїв
LAN	Realtek RTL8126VB (5 Гбіт/с)
Wi-Fi / Bluetooth	Qualcomm QCNCM865 стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек Realtek ALC897
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V 1 x 8-контактний роз’єм живлення PCIe
Вентилятори	2 x роз’єми вентилятора CPU / водоблока РСО (4-контактні) 4 x роз’єми підключення системних вентиляторів (4-контактні) 1 х JAF_1 (під'єднання вентилятора + підсвітки)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 x кнопка оновлення BIOS 1 x кнопка скидання CMOS 1 х DisplayPort 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 1 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A 4 х USB 2.0 Type-A 1 x LAN (5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x 3,5-мм аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 1 (підтримує USB Type-C) 2 х USB 3.2 Gen 1 (підтримують 4 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	MSI
Сторінка пристрою	MSI B850 GAMING PLUS WIFI PZ
Сторінка підтримки	MSI B850 GAMING PLUS WIFI PZ (нові версії BIOS, драйверів і т.п.)

Паковання та комплектація

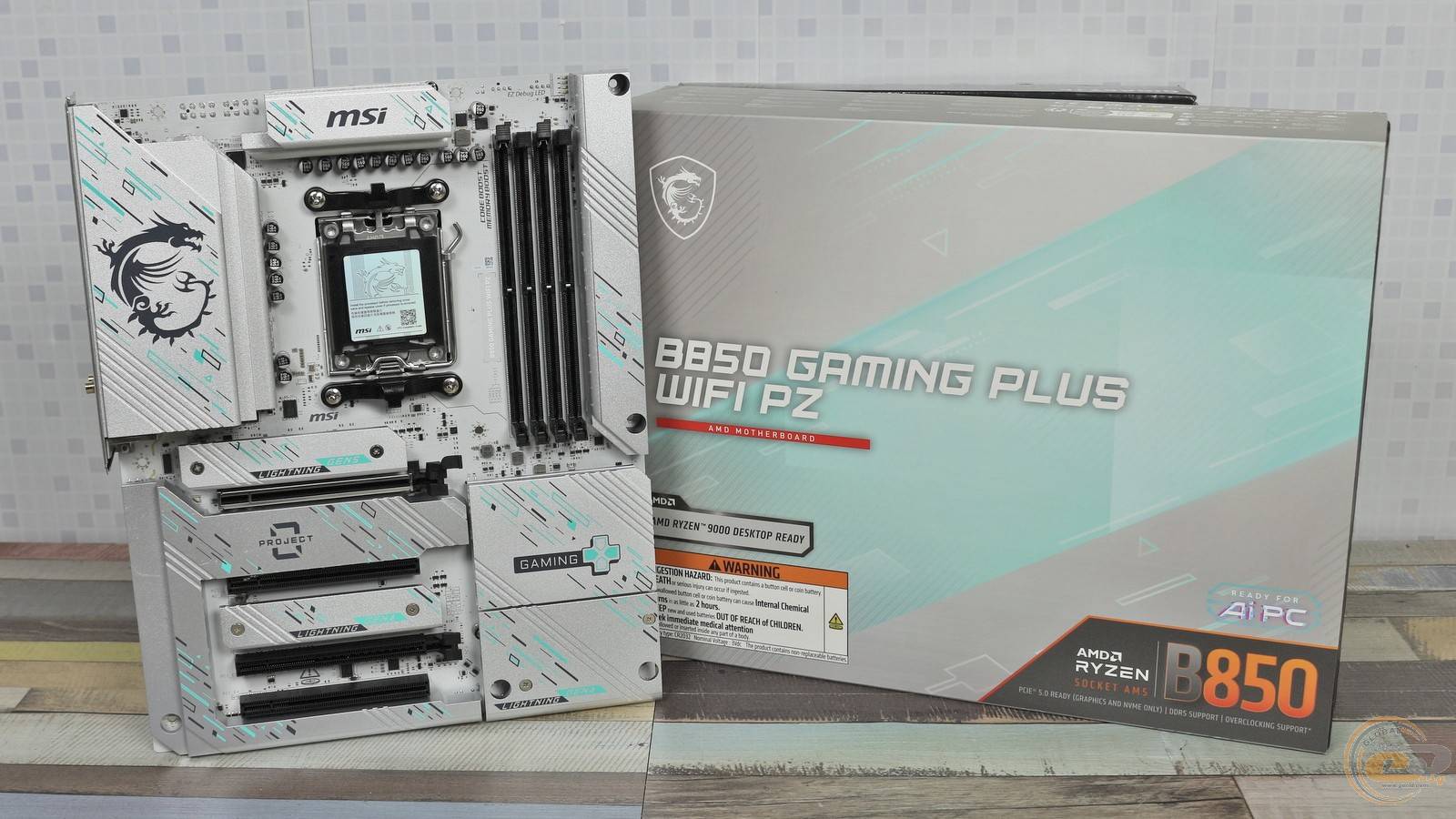

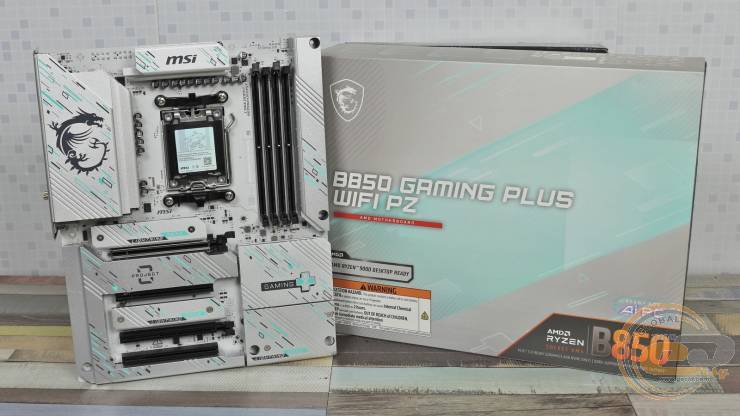

Коробка симпатична і доволі інформативна. На ній згадується про сумісність із процесорами лінійки Ryzen 9000, не кажучи вже про моделі попередніх поколінь для платформи AMD Socket AM5.

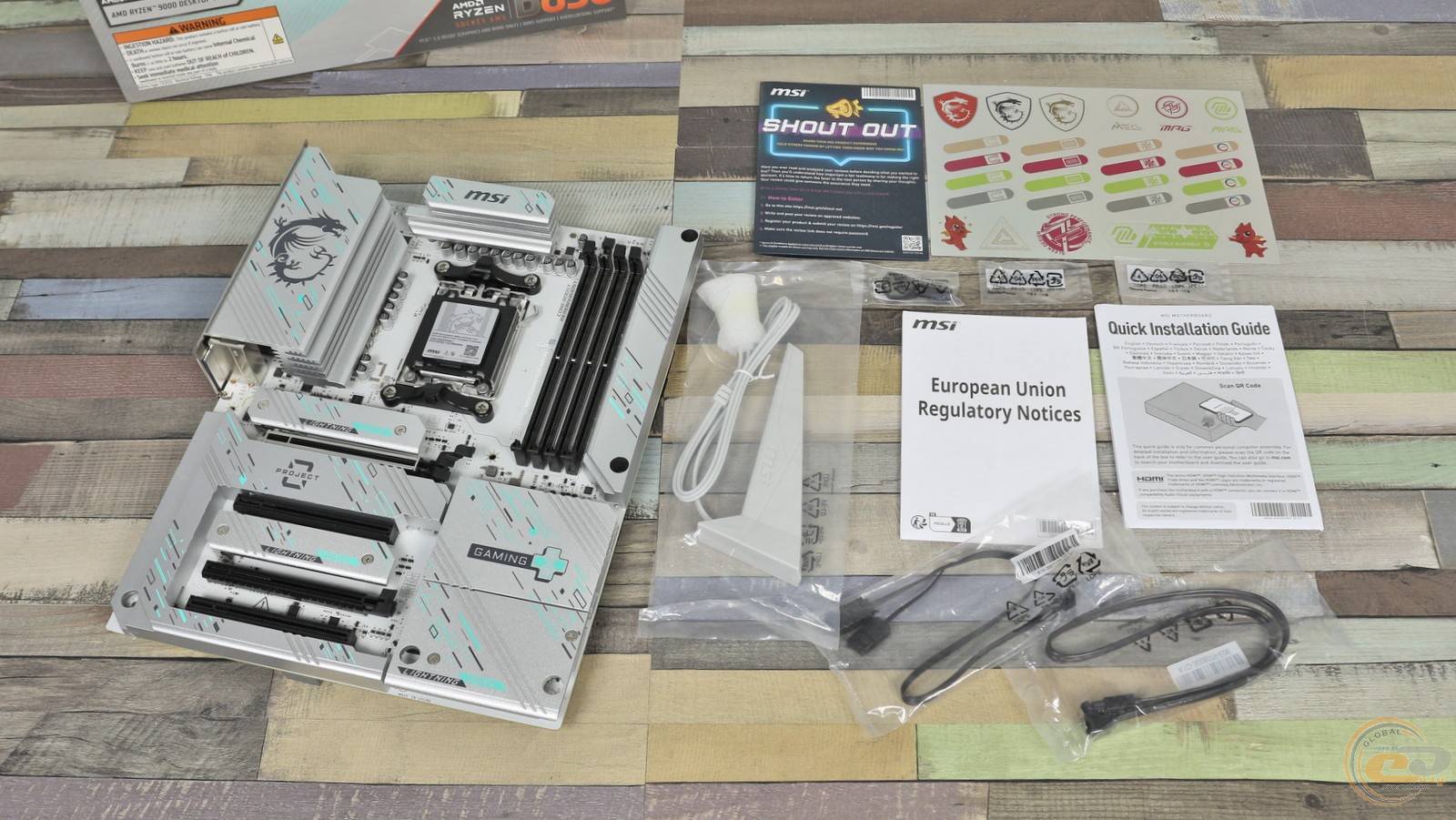

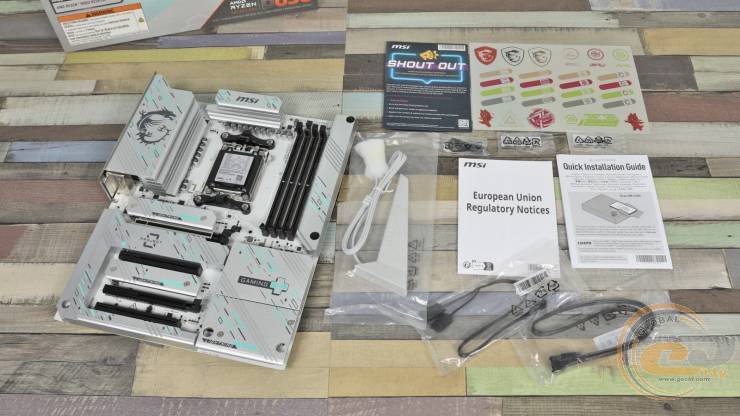

Комплектація пристрою досить багата. До неї увійшли:

• один SATA-шлейф із Г-подібним конектором;
• додаткові елементи кріплення M.2-накопичувачів;
• шестигранний ключ для взаємодії з кріпленнями EZ M.2 II;
• кабель-розгалужувач фірмового EZ конектора, який дозволяє одночасно підключити вентилятор та RGB-підсвічування;
• антену Wi-Fi-модуля;
• набір наліпок, у тому числі для позначення кабелів;
• посібник зі встановлення;
• іншу документацію користувача.

А от подовжувача EZ Front Panel Cable для спрощення підключення передньої панелі, який присутній у більш дорогих моделях, тут немає.

Дизайн та особливості плати

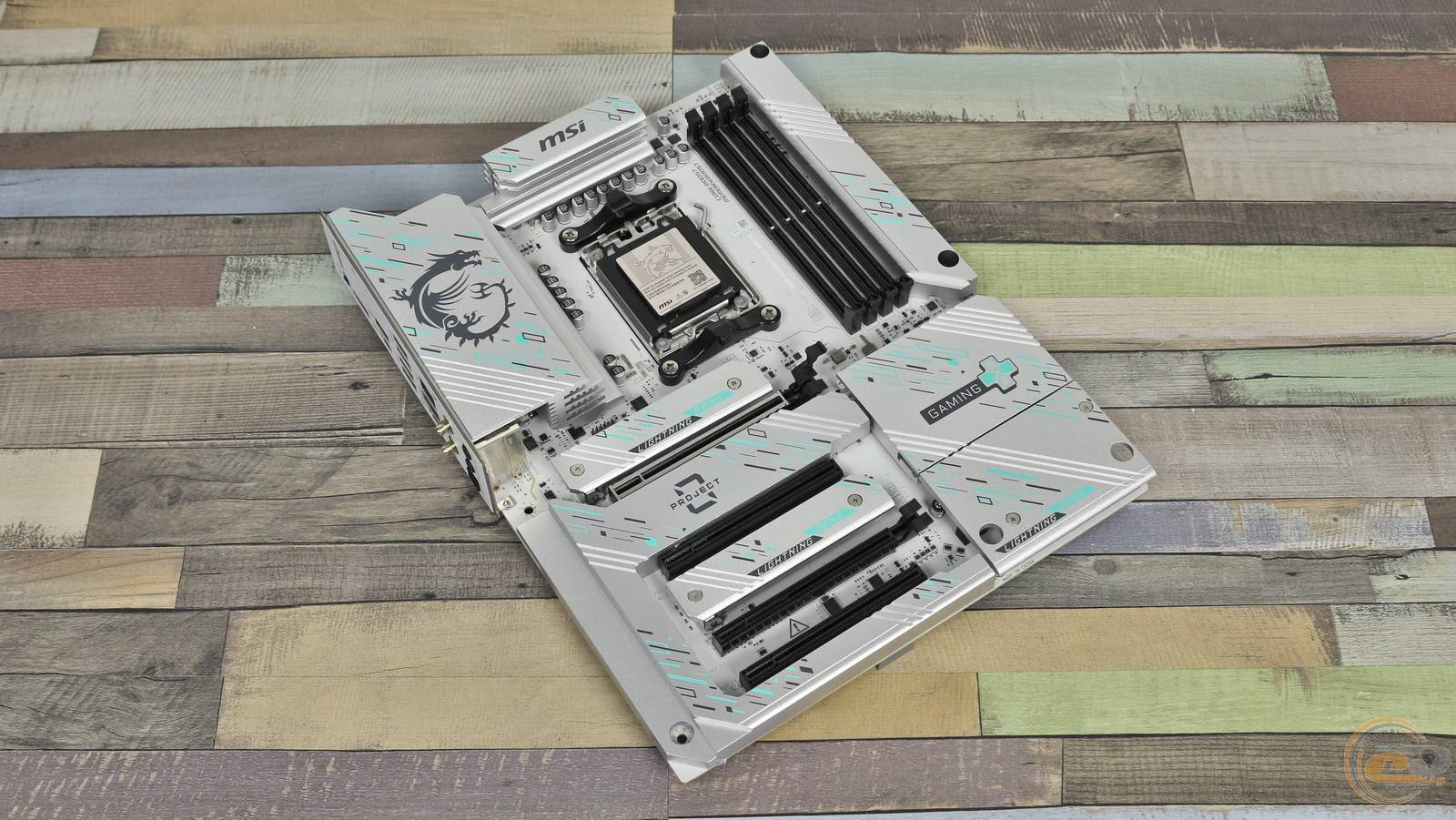

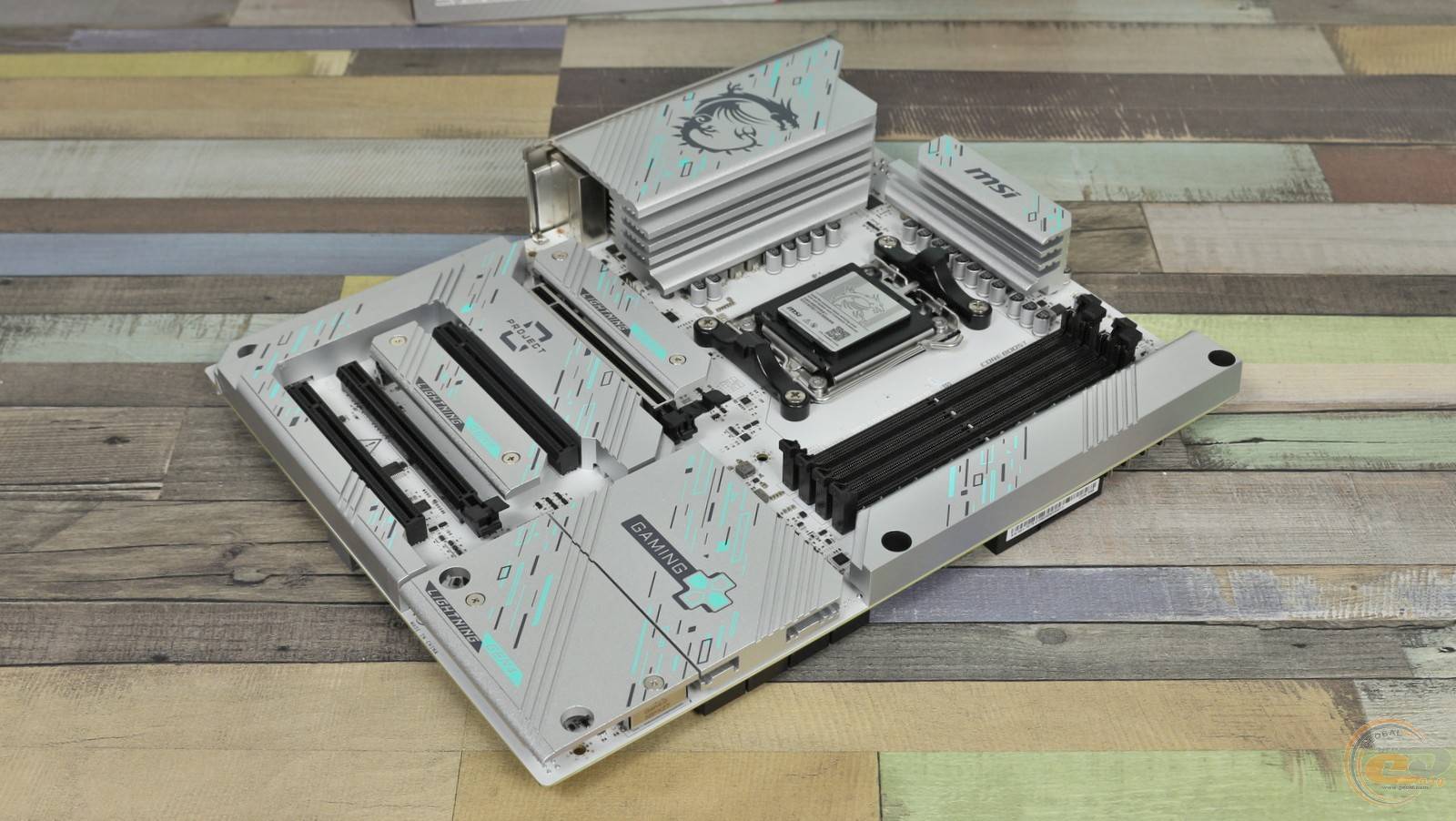

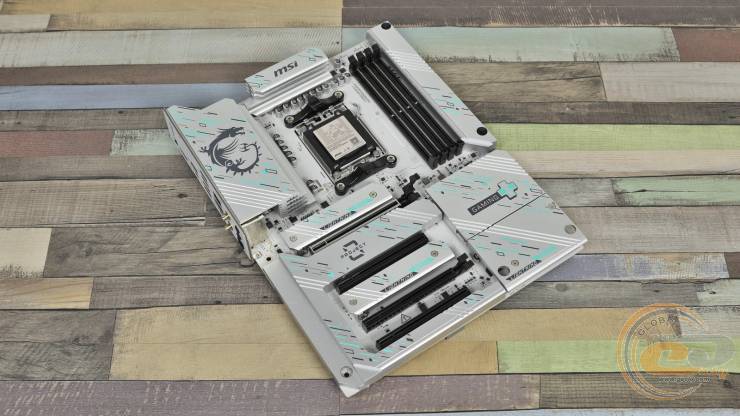

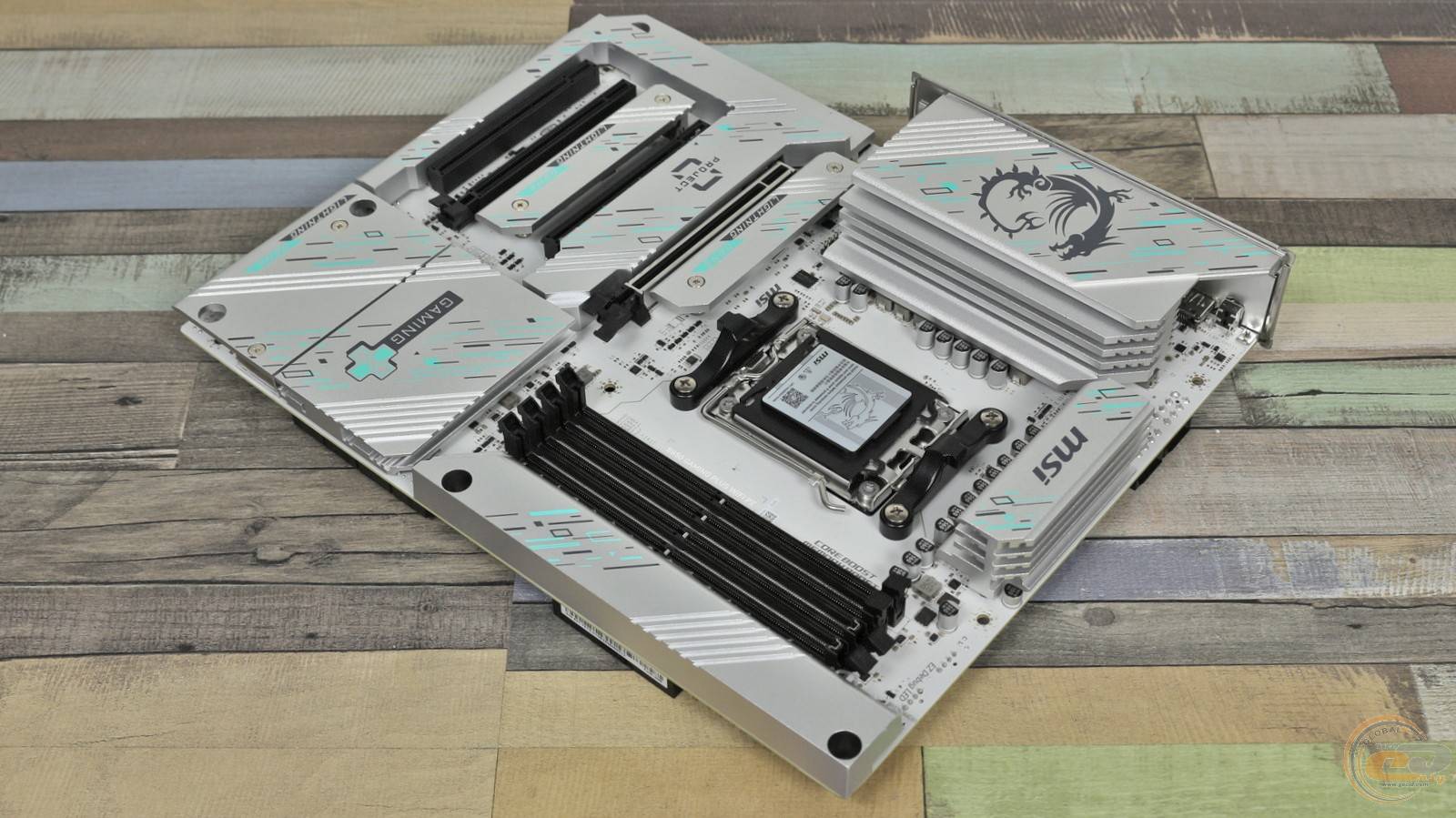

Габарити материнської плати MSI B850 GAMING PLUS WIFI PZ звичні для ATX-пристроїв - 305 x 244 мм. В її основі використовується 6-шаровий текстоліт, тоді як у більш дорогих рішеннях таких шарів вісім.

Симпатичне сріблясте забарвлення з сірими та бірюзовими вставками дозволить їй гармонійно вписатися як у світлий, так і в темний системник.

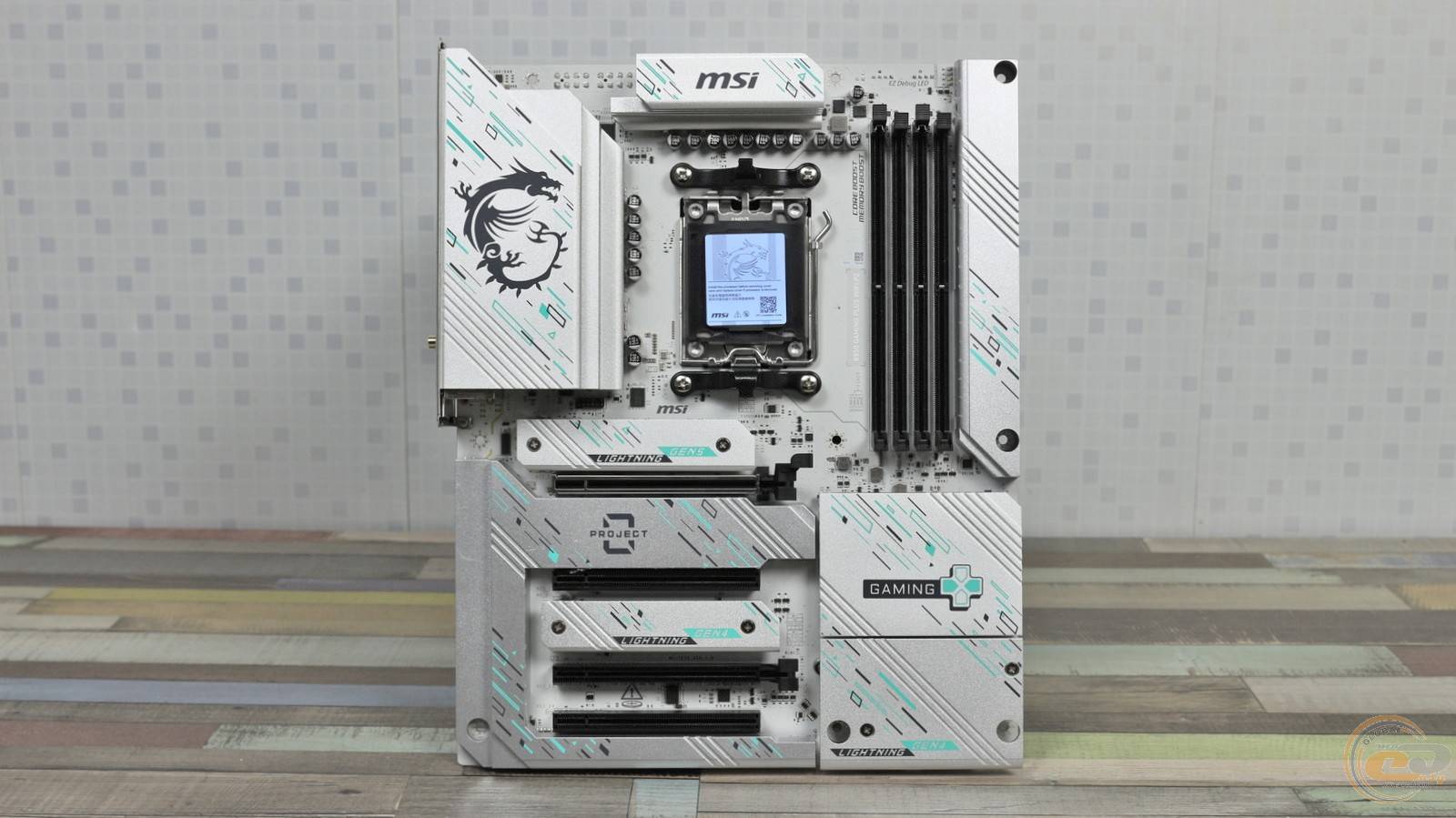

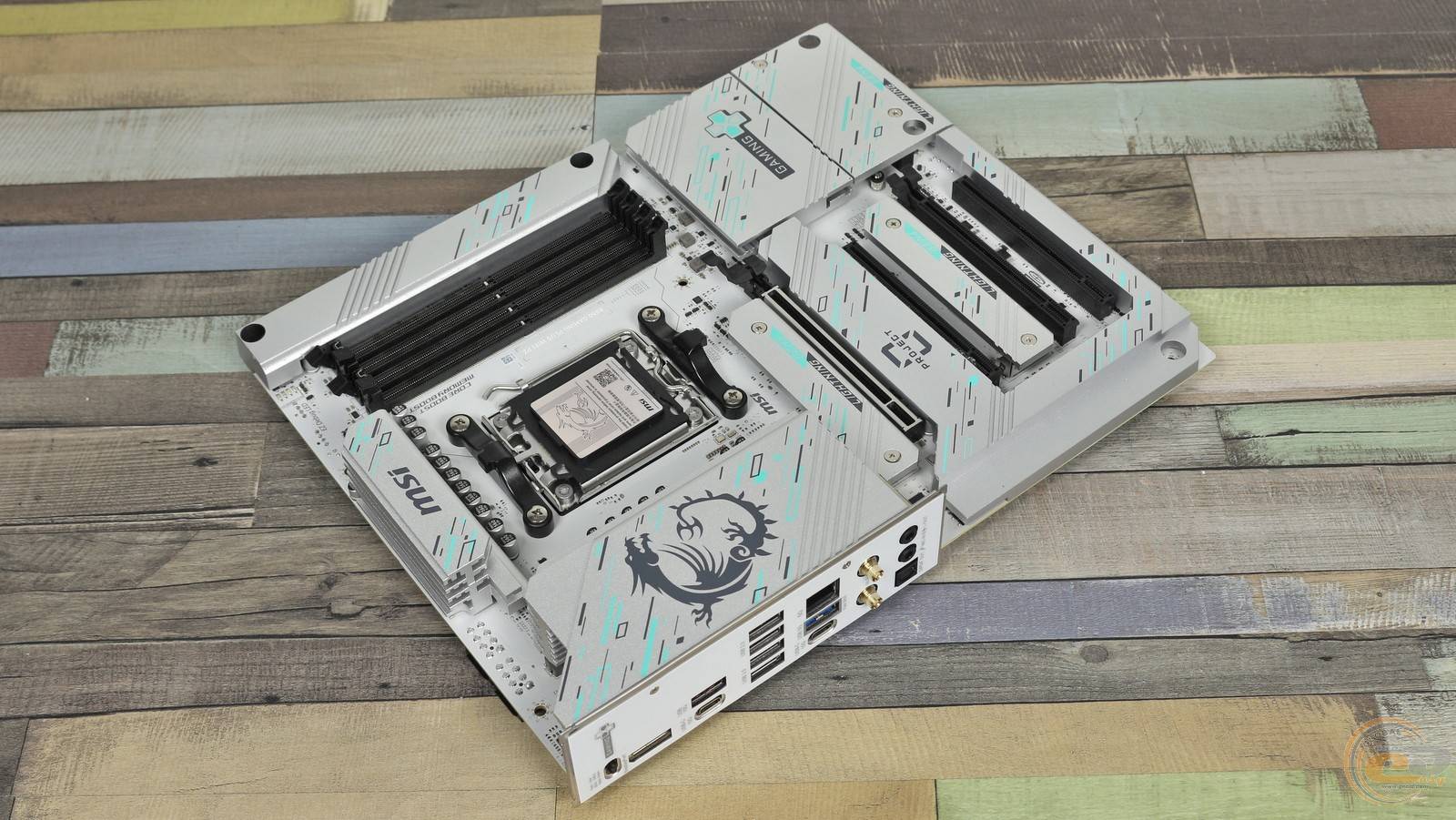

Фронтальна сторона без роз'ємів виглядає доволі цікаво. Окрім металевих радіаторів, тут також є кілька пластикових елементів з ідентичним оформленням. Вони прикривають ті місця, де зазвичай розташовувалися порти та колодки, вдало доповнюючи загальний дизайн.

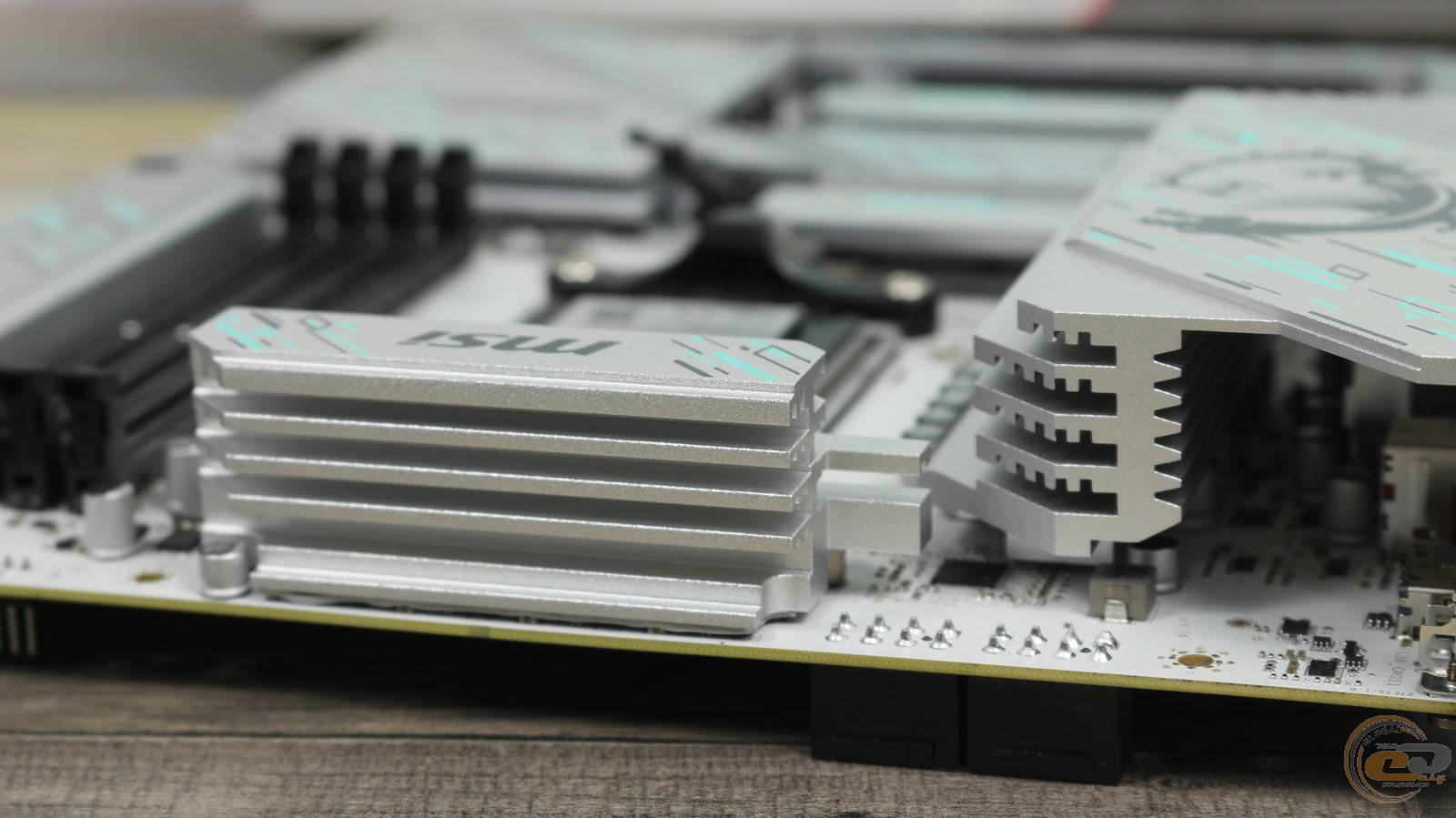

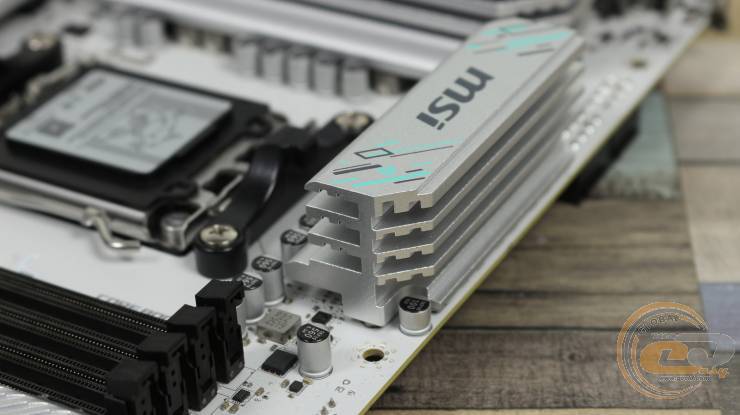

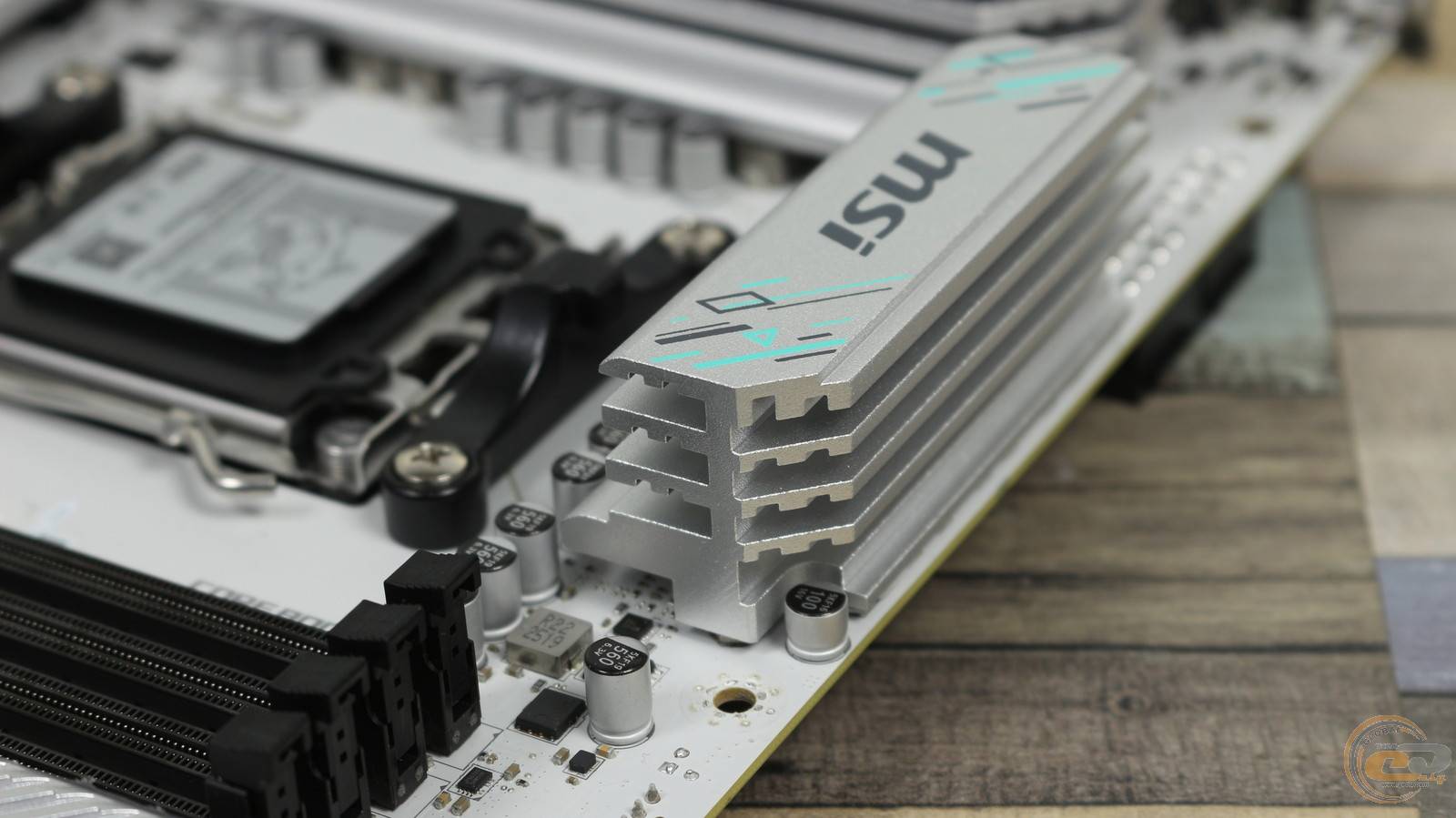

Переходимо до деталей. Пара радіаторів відводять тепло від складових підсистеми живлення процесора. Їхні чималі габарити свідчать про те, що вузол VRM розрахований на встановлення навіть 170-ватних Ryzen 9.

Обидва охолоджувачі оснащені термопрокладками. Для відведення тепла від польових транзисторів використовуються світліші елементи з високою теплопровідністю 7 Вт/(м·К).

На платі використовується 12 + 2 + 1-фазна схема живлення — це на дві фази менше, ніж у дорожчих моделей, згаданих на початку матеріалу. В наявності є і високоякісні твердотілі  конденсатори. А керує цим вузлом ШІМ-контролер Richtek Technology RT3678BE.

Після 26 хв стрес-тестування 12-ядерного AMD Ryzen 9 7900X в AIDA FPU, згадані радіатори прогрілися всього лише до 45-46°С — а це дуже низькі значення. Виміряти температури розташованих під ними дроселів нам не вдалося. Але, судячи з нагрівання охолоджувачів, вони знаходяться в межах 50-55°С. Тож дана плата без труднощів «потягне» навіть 16-ядерні Ryzen 9 9950X / 9950X3D.

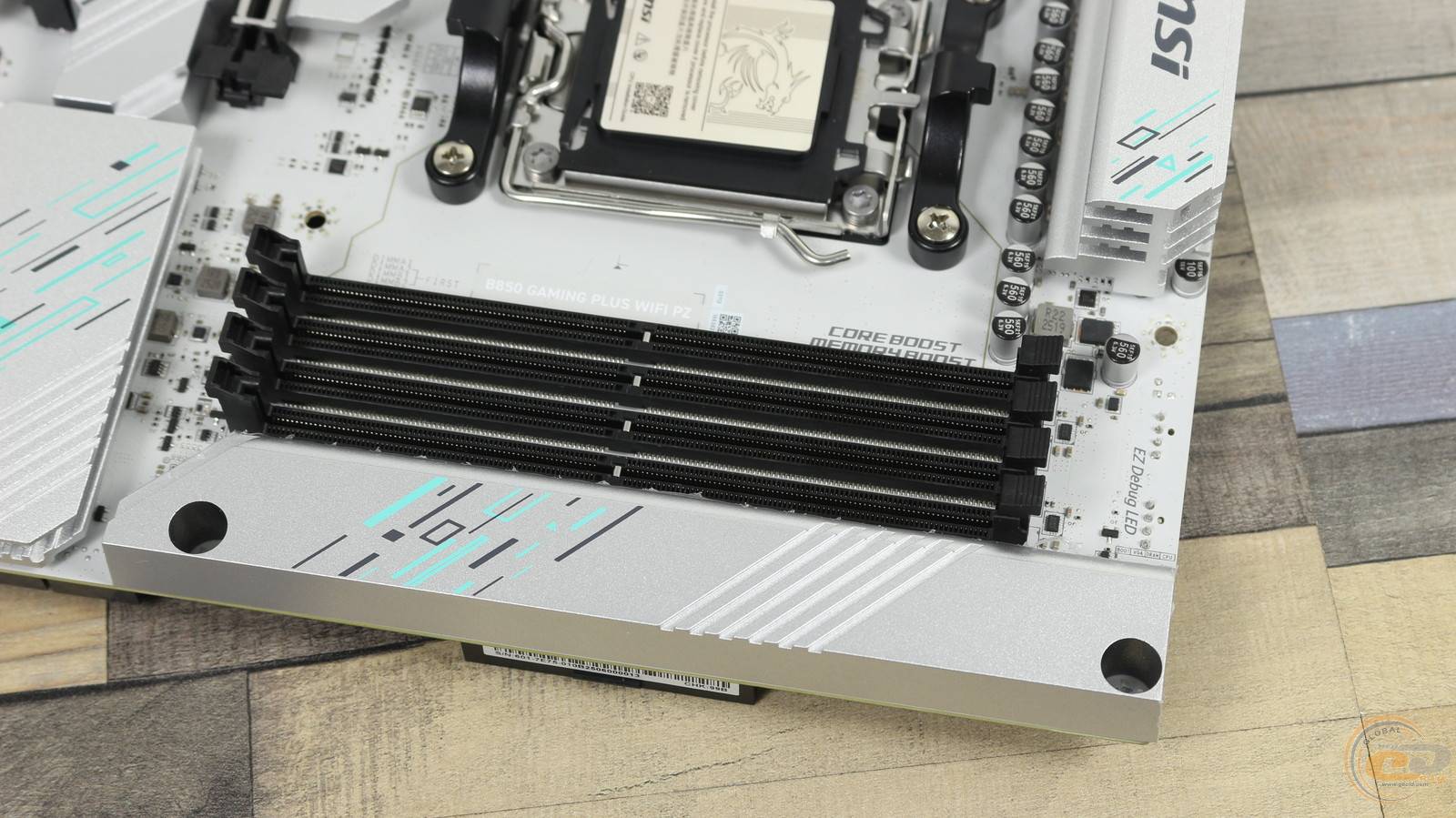

Праворуч від процесорного роз'єму MSI B850 GAMING PLUS WIFI PZ присутні чотири DIMM-слоти з фіксаторами у верхній частині. Вони підтримують модулі ОЗП стандарту DDR5 загальним об’ємом 256 ГБ із швидкодією до 8200+ МТ/с.

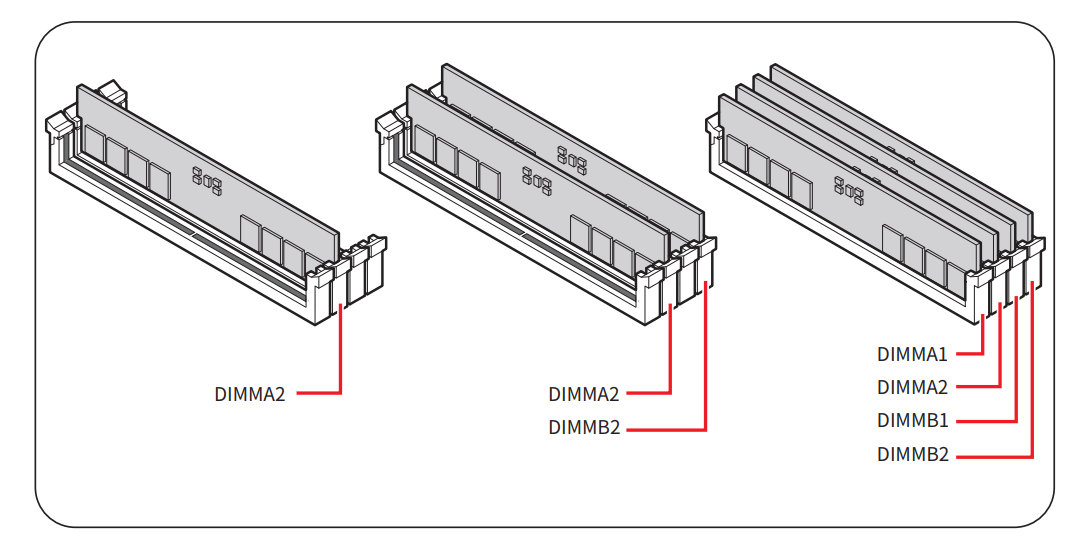

Традиційно, для двох планок пам’яті пріоритетними є слоти A2 та B2, а для однієї — слот A2.

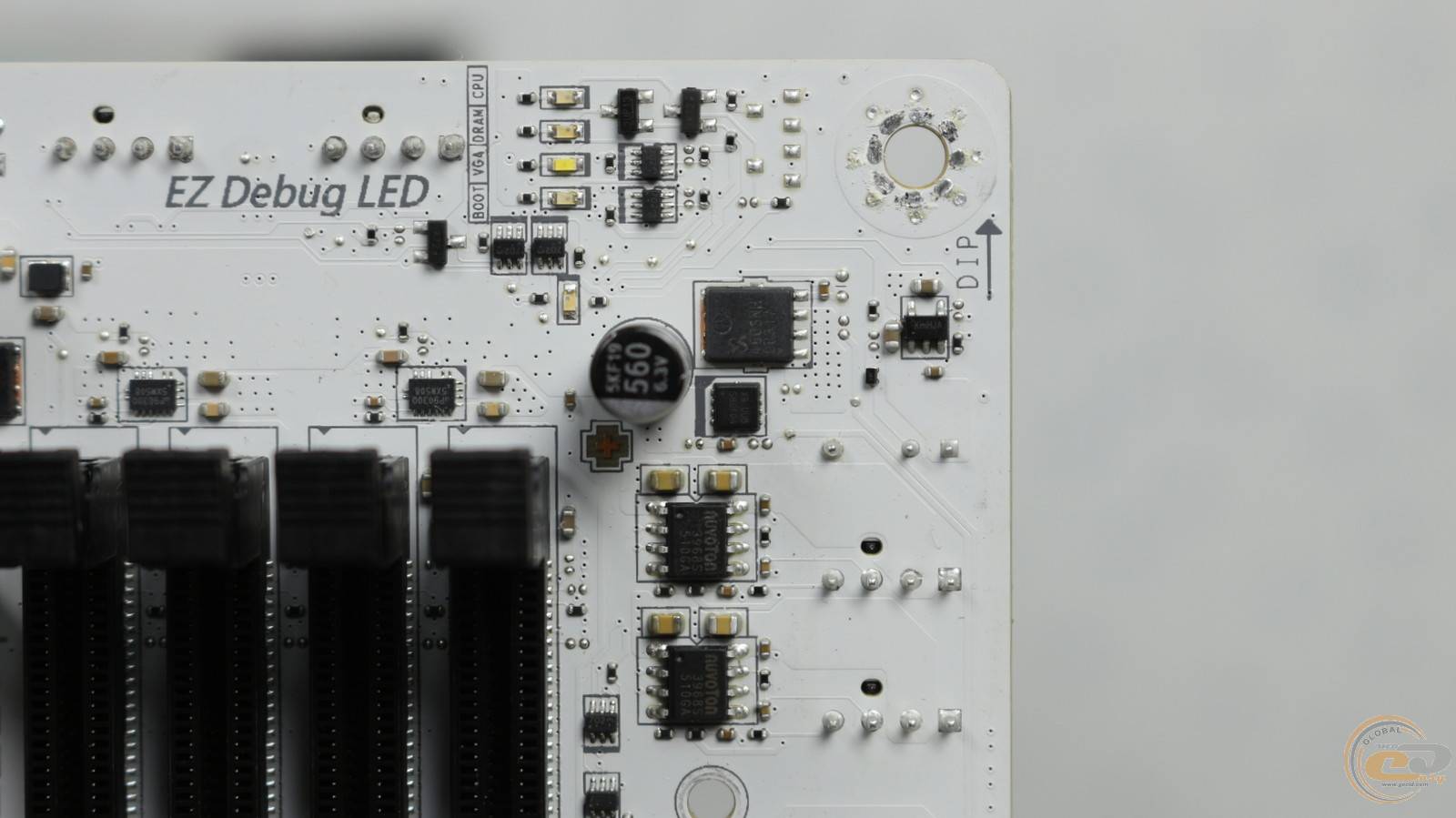

Трохи вище видно чотири світлодіоди, які допоможуть визначити причину труднощів із запуском системи. Звісно ж, якщо такі виникнуть.

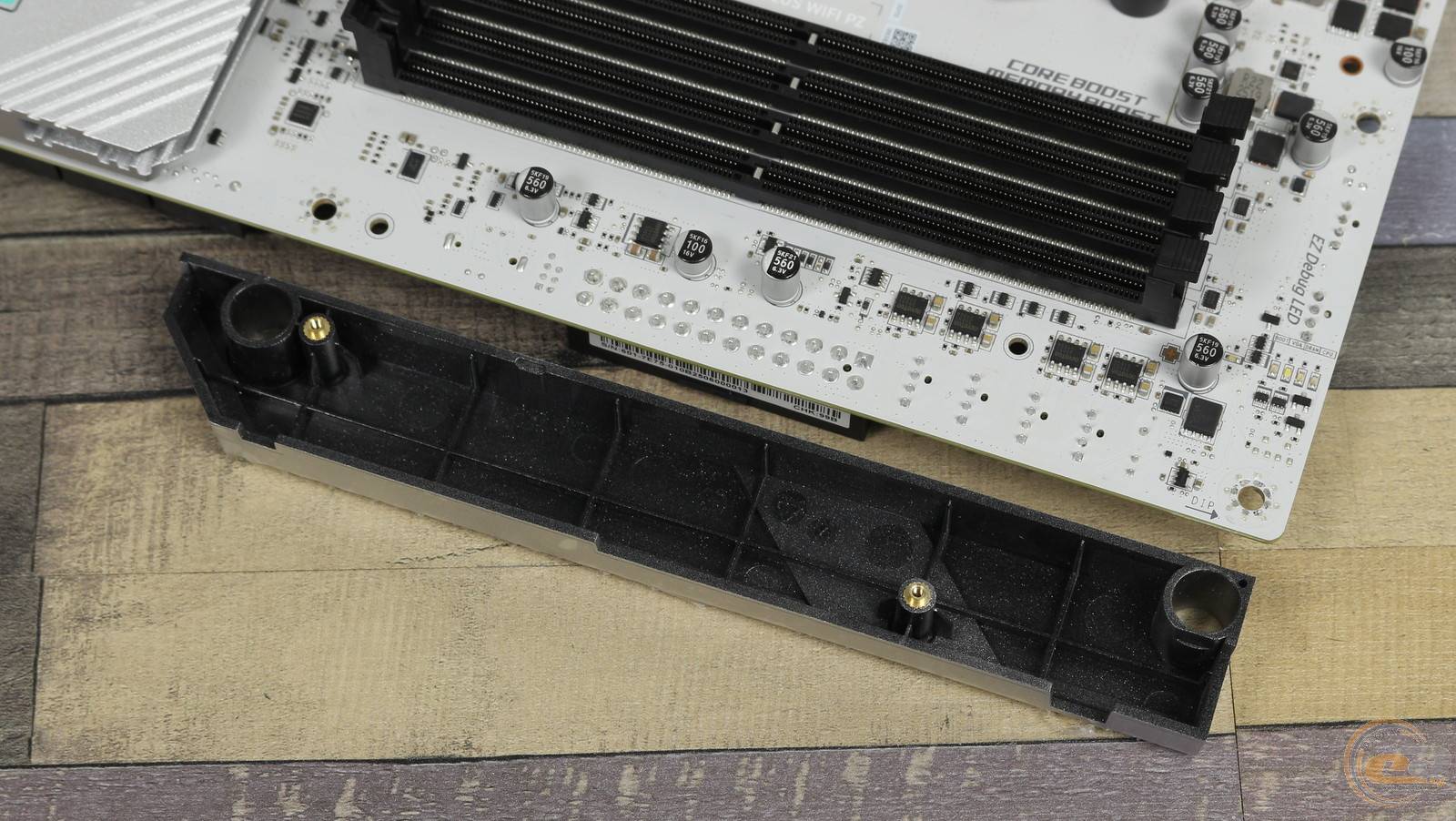

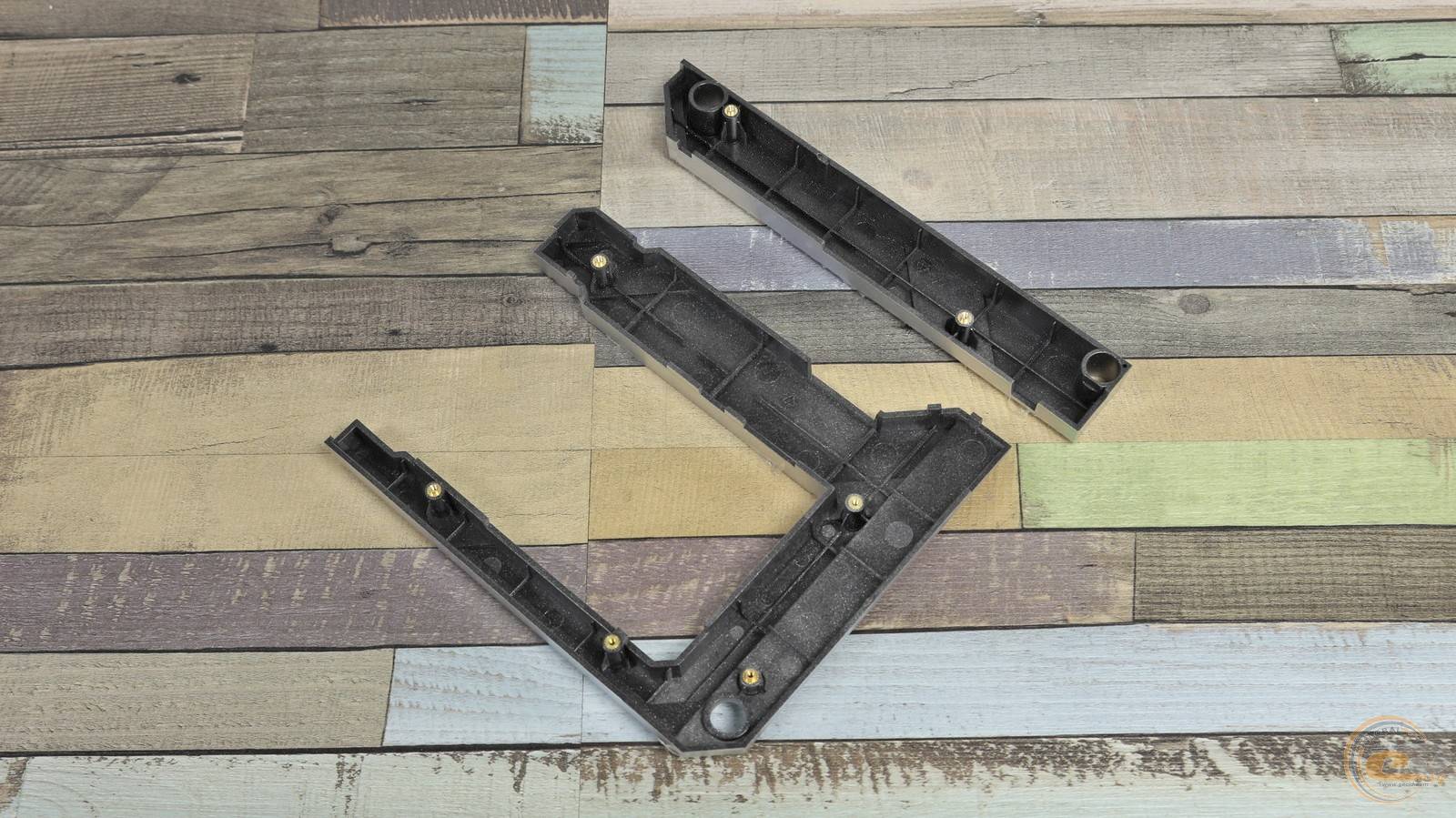

А ось так виглядають елементи під декоративним кожухом. Без роз'ємів тут доволі порожньо, тож наявність пластикового накриття виглядає цілком виправданою.

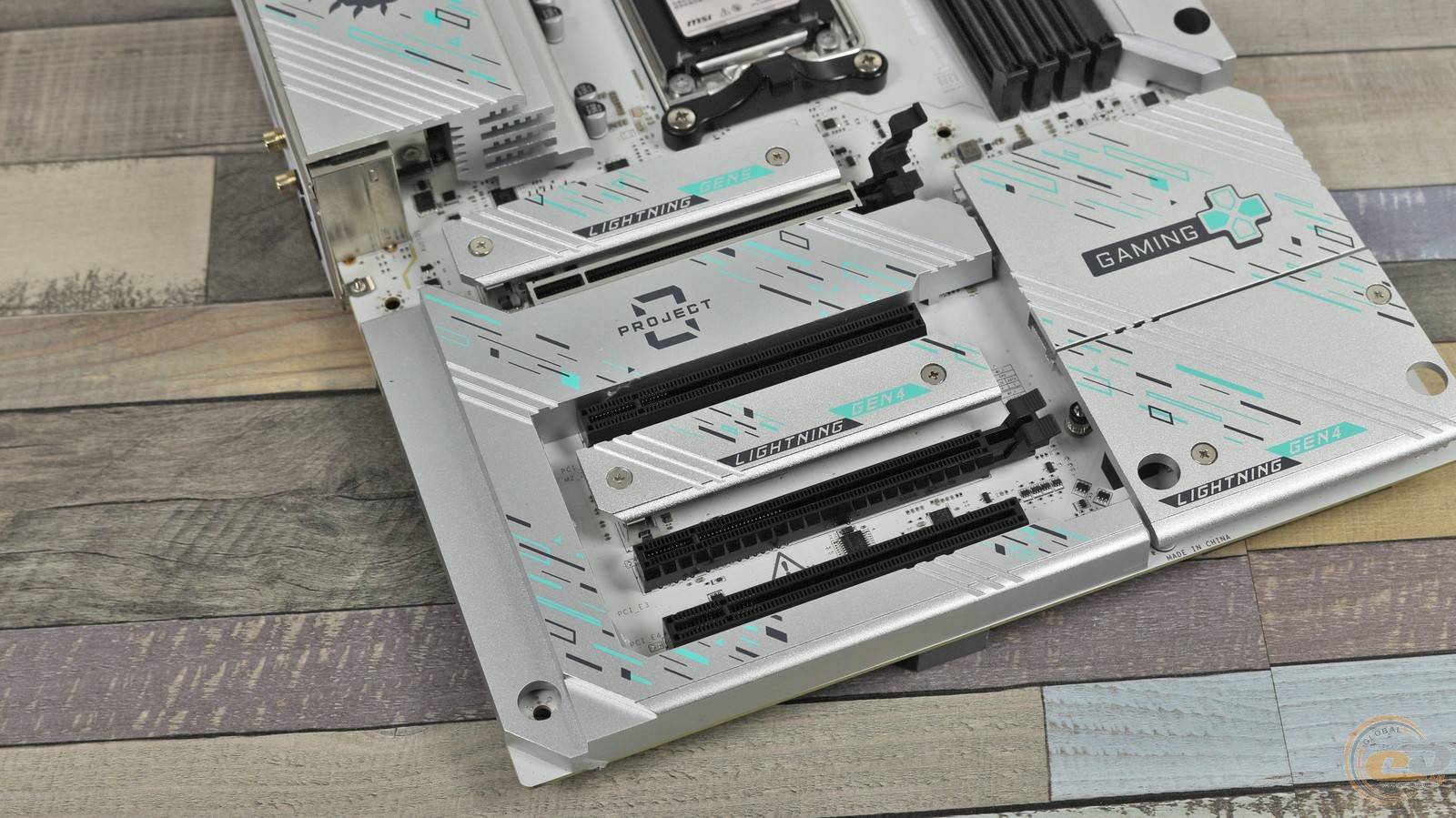

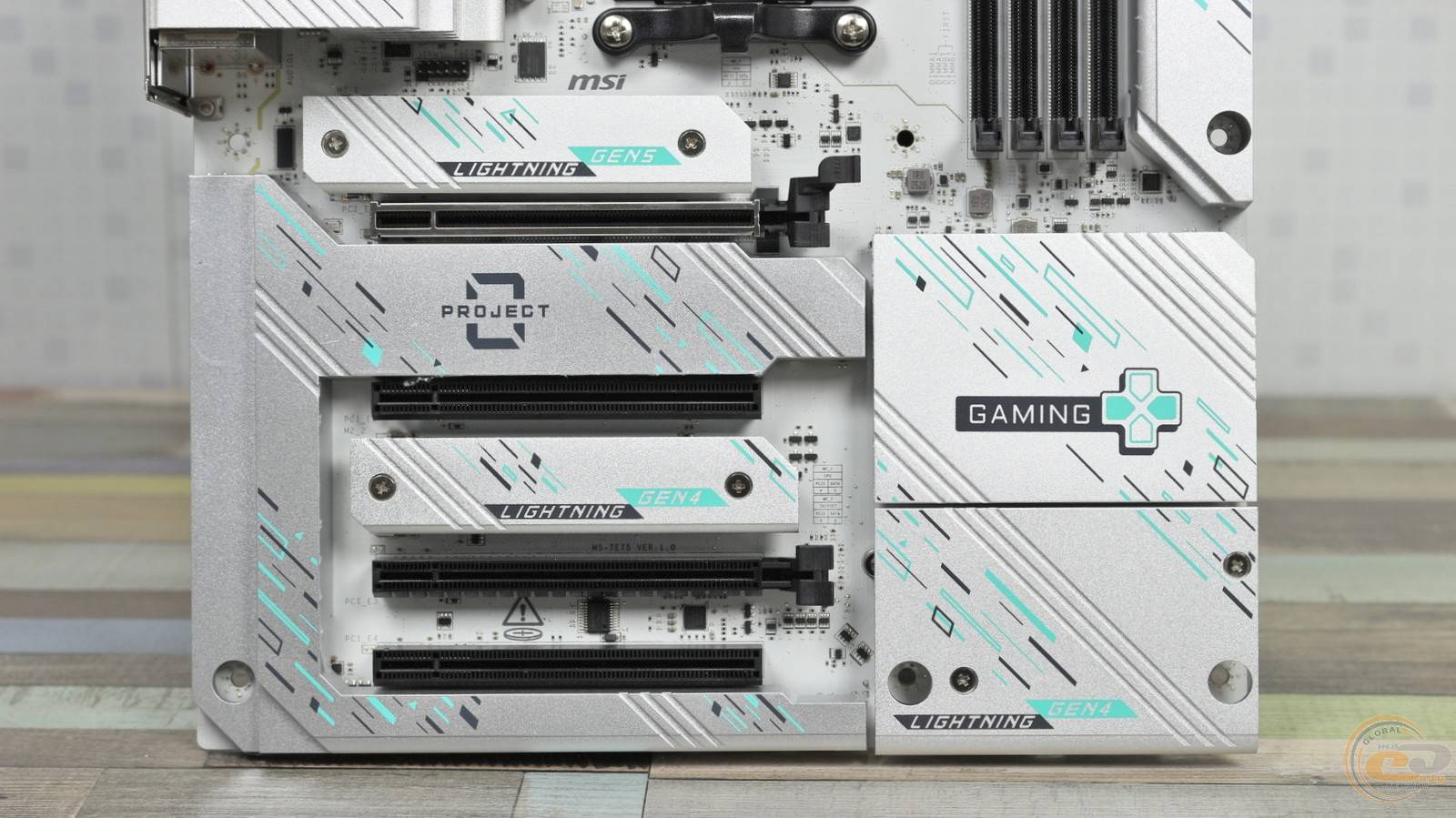

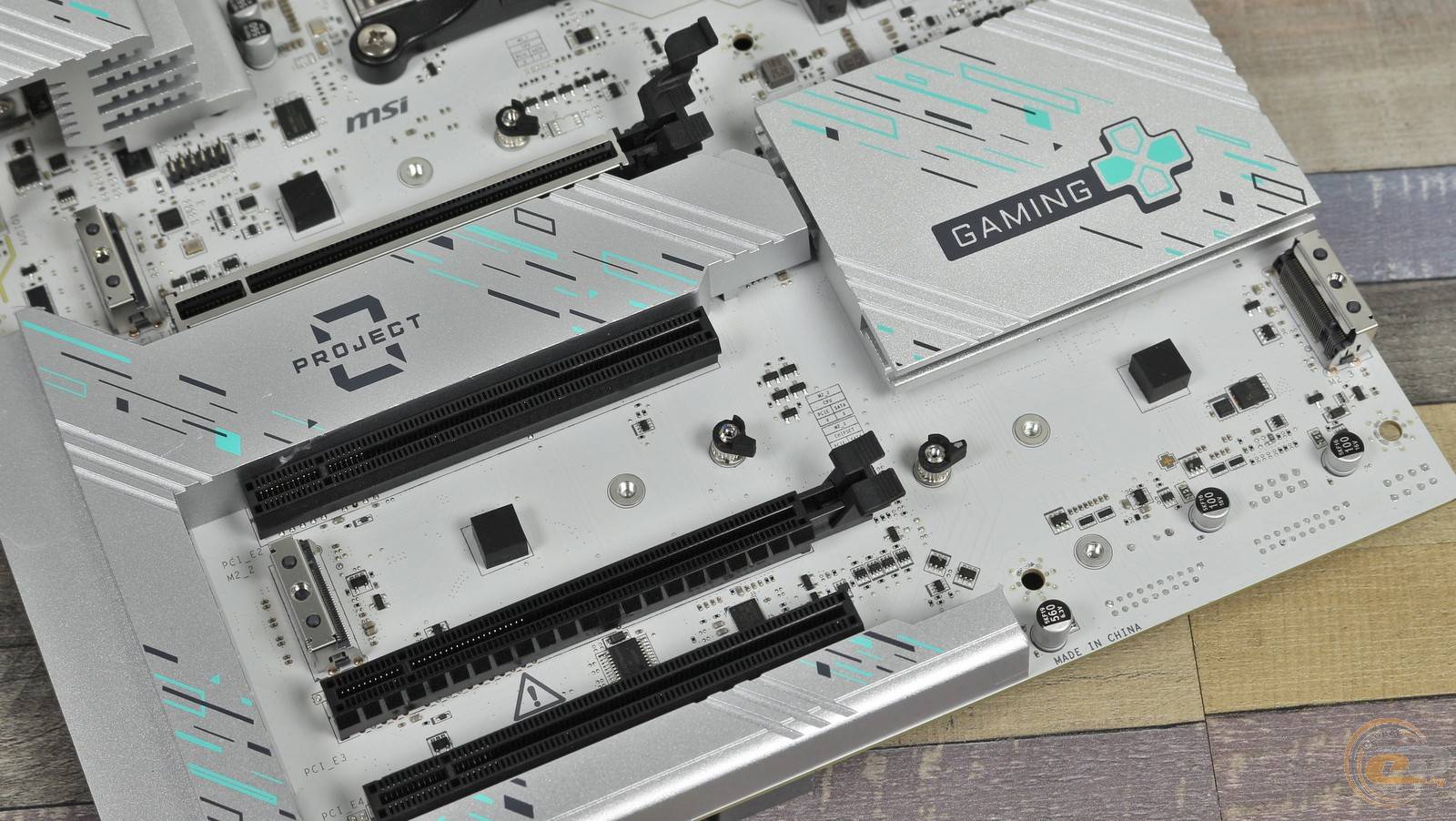

Опускаємося ще нижче, і бачимо чотири слоти розширення:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 3.0 x16 (у режимі х1);
3. PCI Express 4.0 x16 (у режимі х4);
4. PCI Express 3.0 x16 (у режимі х1).

Верхній із них підсилений і використовує процесорні лінії PCIe. Тому у випадку з рішеннями AMD Ryzen 8000 він працюватиме відповідно до стандарту PCIe 4.0 і максимум в режимі x8 або x4.

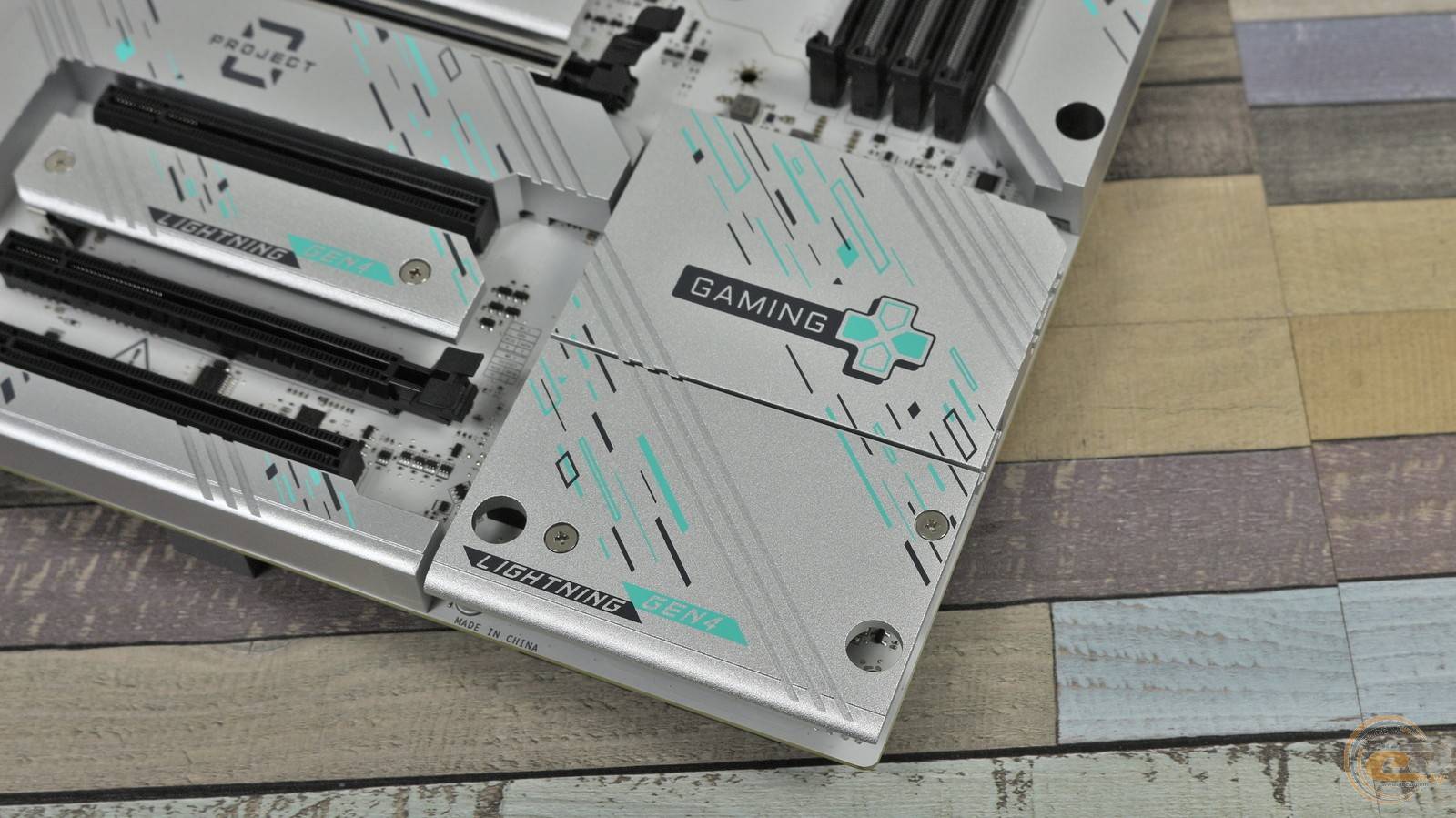

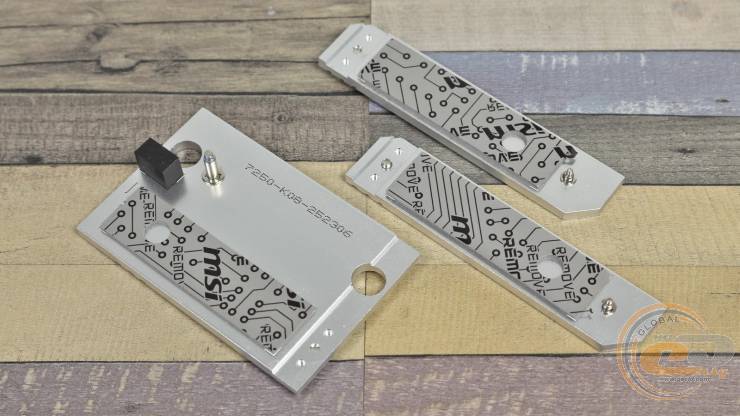

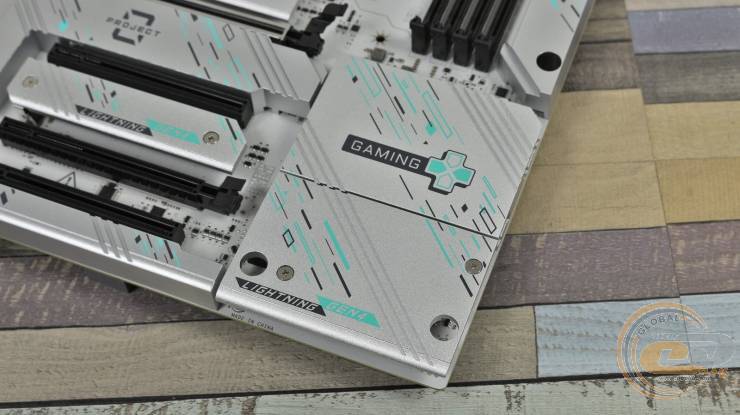

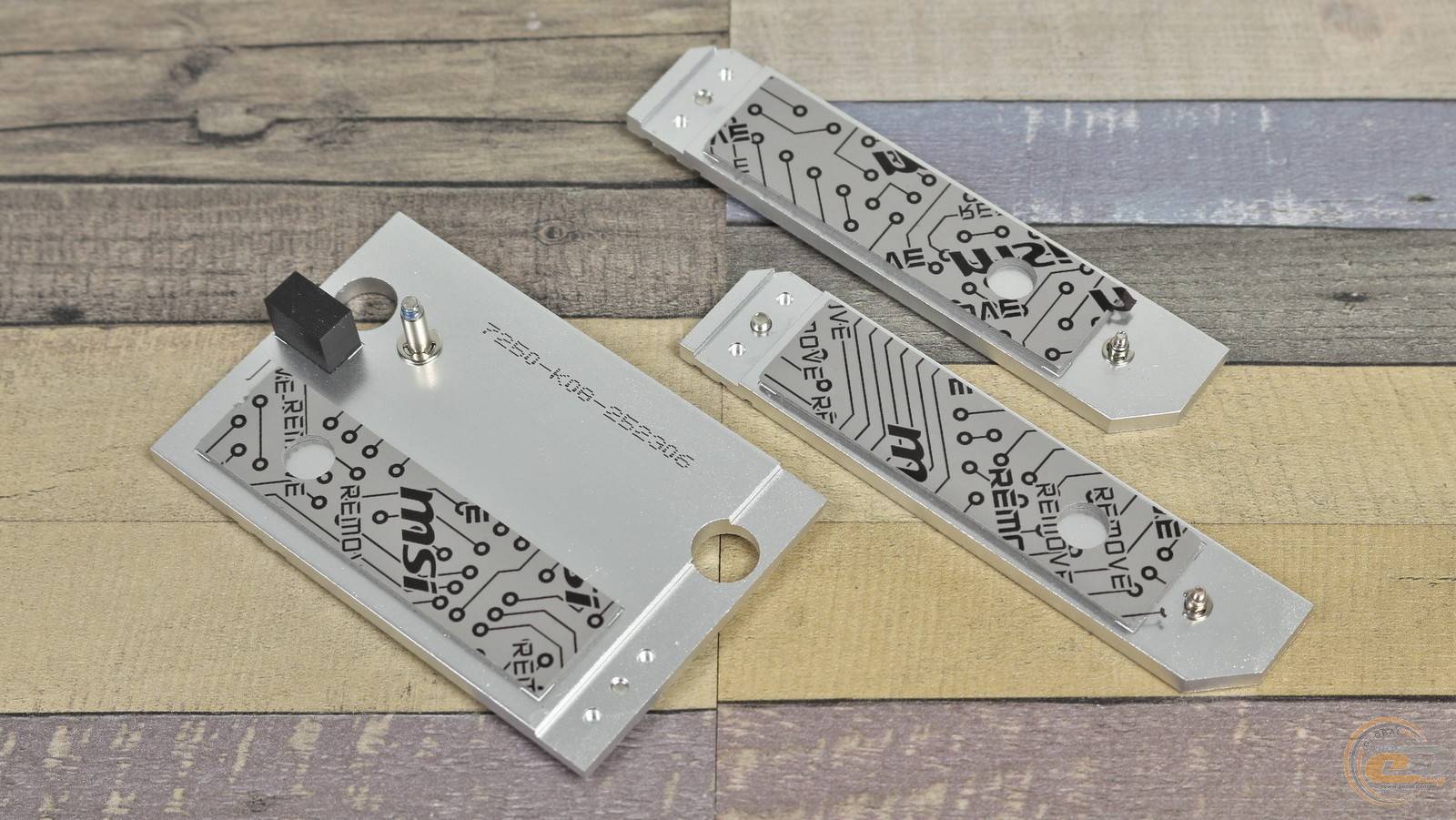

Поруч під радіаторами з гвинтовим кріпленням і термопрокладками, передбачено три посадкові місця для SSD формату M.2 2280 або 2260.

Верхній слот отримав високошвидкісний інтерфейс PCIe 5.0 x4 завдяки використанню процесорних ліній. Втім, при встановленні AMD Ryzen 8000 даний роз’єм працюватиме в режимі PCIe 4.0 x4.

Розташований нижче ще один слот M.2 стандарту PCIe 4.0 x4 також використовує лінії процесора. Тому в парі з AMD Ryzen 8000 він працюватиме в режимі PCIe 4.0 x4 або і PCIe 4.0 x2. В свою чергу слот праворуч працює від чипсетних ліній у єдиній можливій конфігурації PCIe 4.0 x2.

В усіх трьох випадках фіксація накопичувачів відбувається без гвинтів та інструментів, а комплектний ключ допоможе переставити кріплення відповідно до довжини носія.

Розташований поруч радіатор чипсета після 26 хвилин стрес-тесту в AIDA FPU прогрівся лише до 31°C, і це при спекотних 27°C у приміщенні. Ймовірно, певну роль відіграли і корпусні пропелери, що працювали зі швидкістю обертання 1900 об/хв.

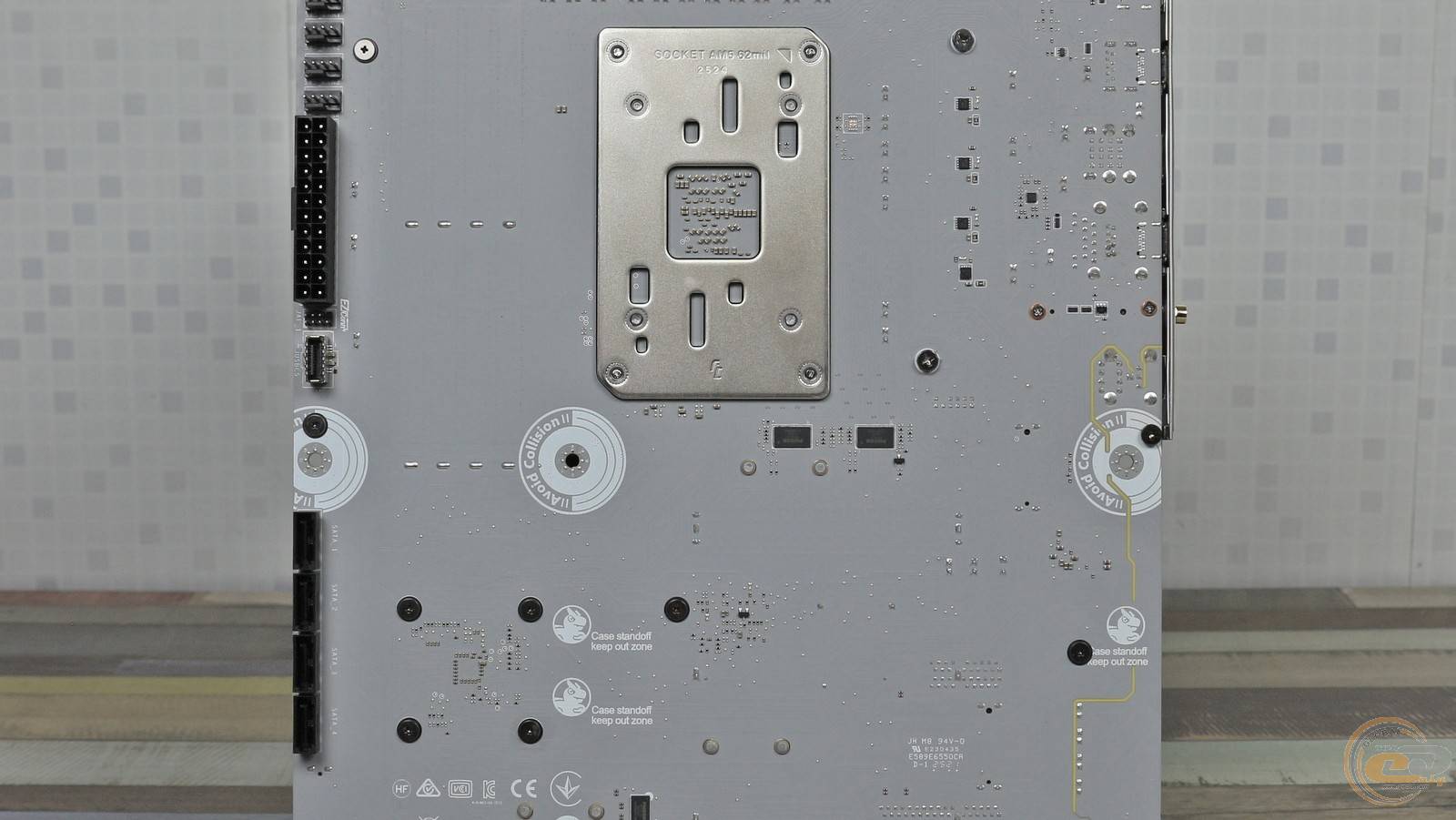

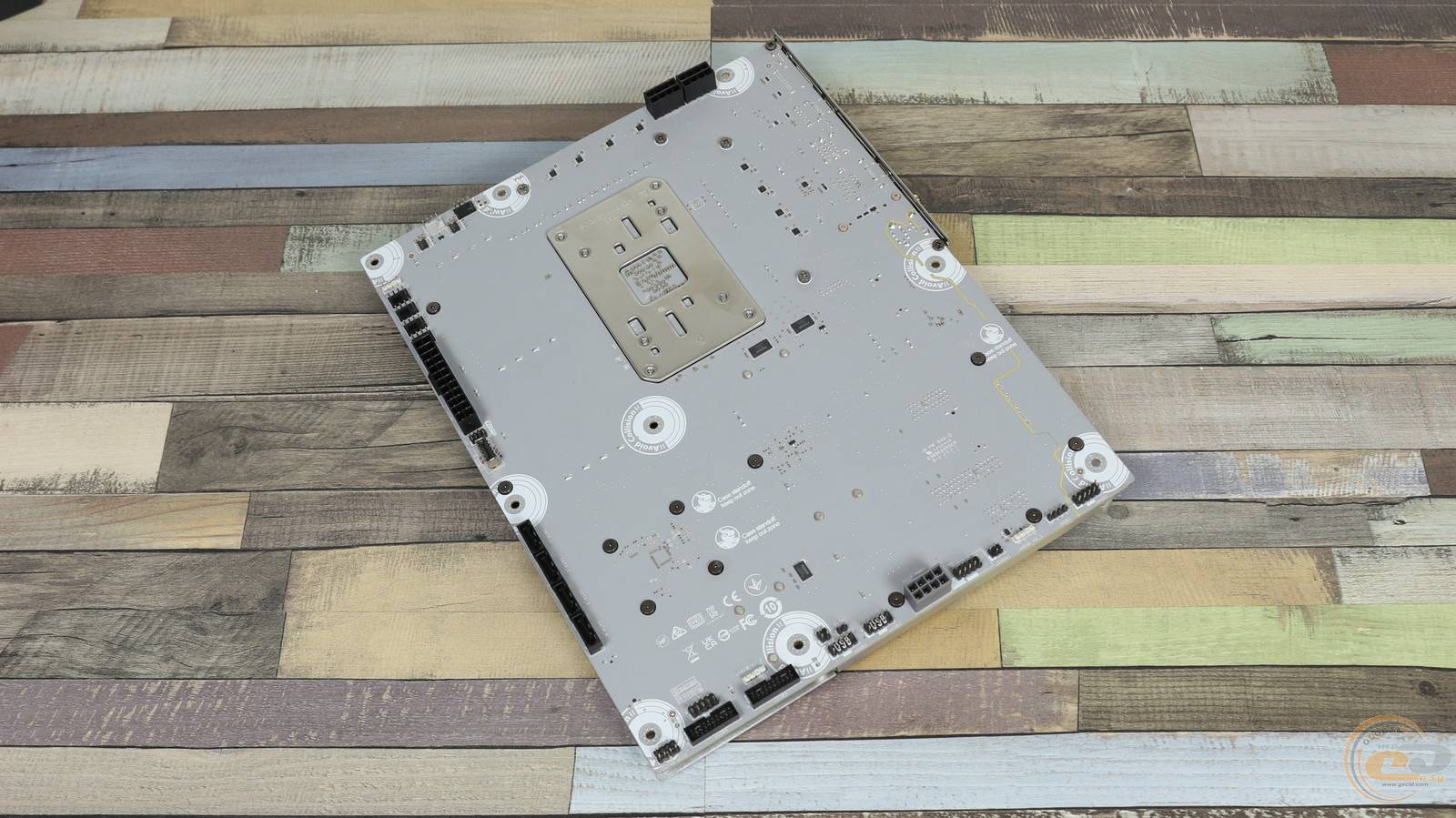

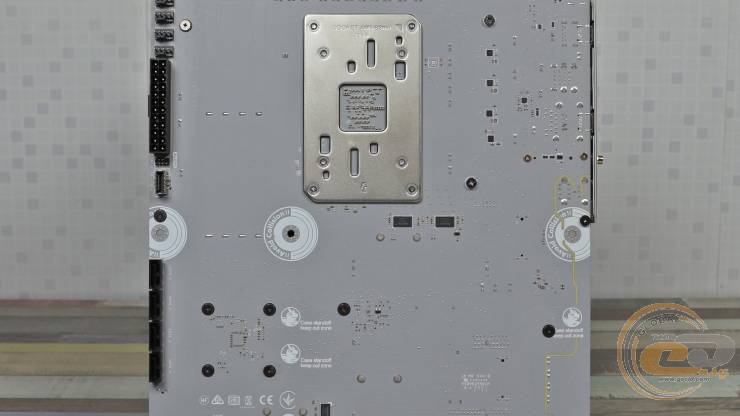

А тепер давайте подивимося на зворотній бік MSI B850 GAMING PLUS WIFI PZ. Усі порти та роз'єми тут розташовані вздовж верхнього, нижнього та лівого країв.

Традиційно присутня підсилювальна пластина процесорного роз’єму, кріпильні гвинти радіаторів VRM і чипсета. А довкола монтажних отворів нанесено додаткову фарбу для максимального збереження плати під час встановлення.

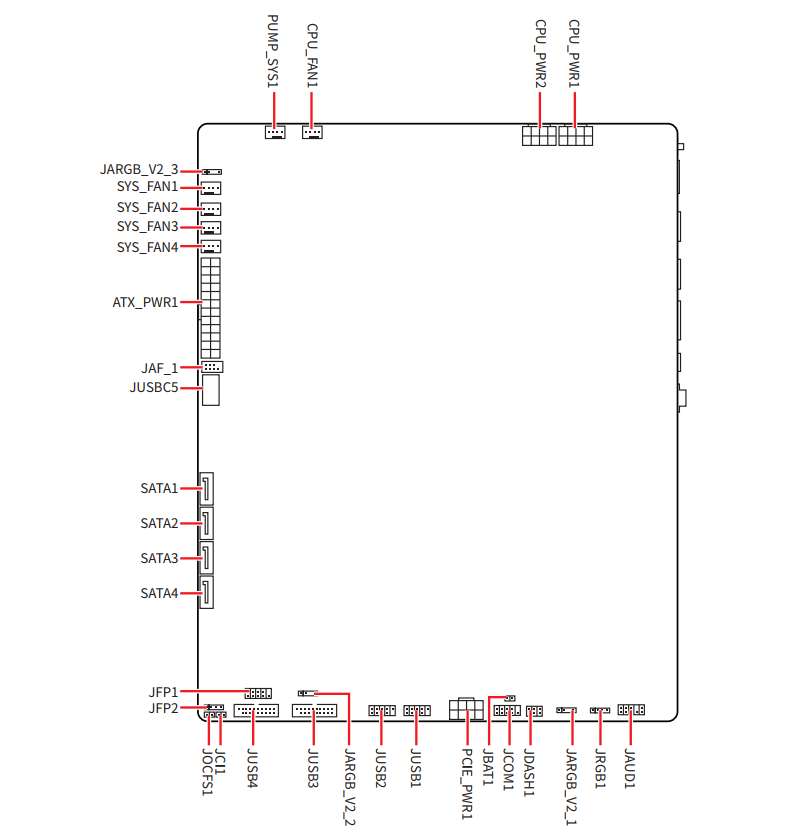

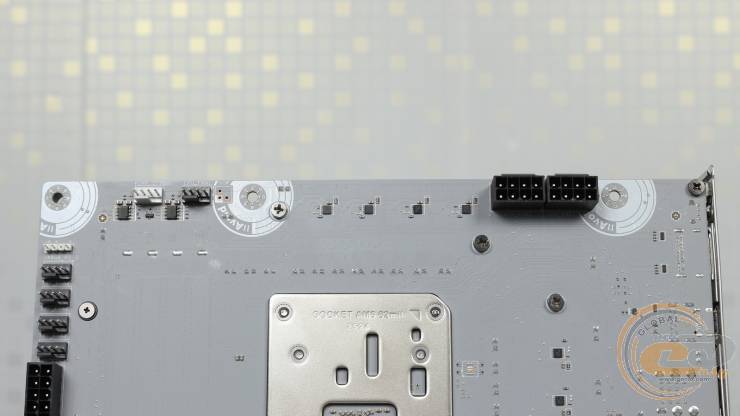

Переходимо до деталей. Зверху справа маємо пару звичних 8-контактних роз’ємів ATX12V для живлення процесора. Ліворуч видно два 4-контактні FAN-роз’єми для підключення пропелера процесорного кулера та помпи РСО.

Вздовж лівого краю розміщено одразу чотири конектори для вентиляторів і колодку під’єднання адресної LED-підсвітки.

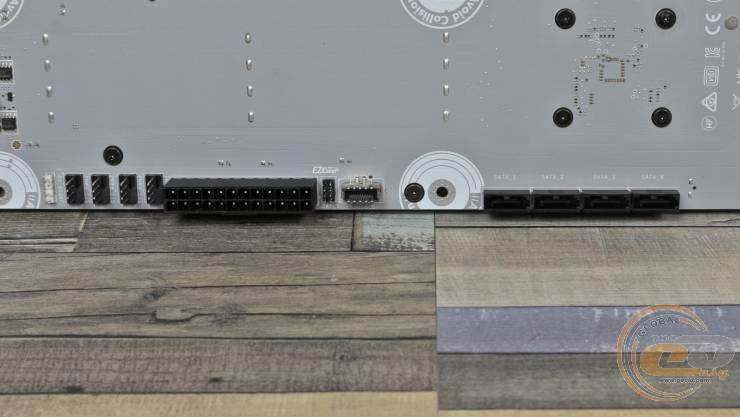

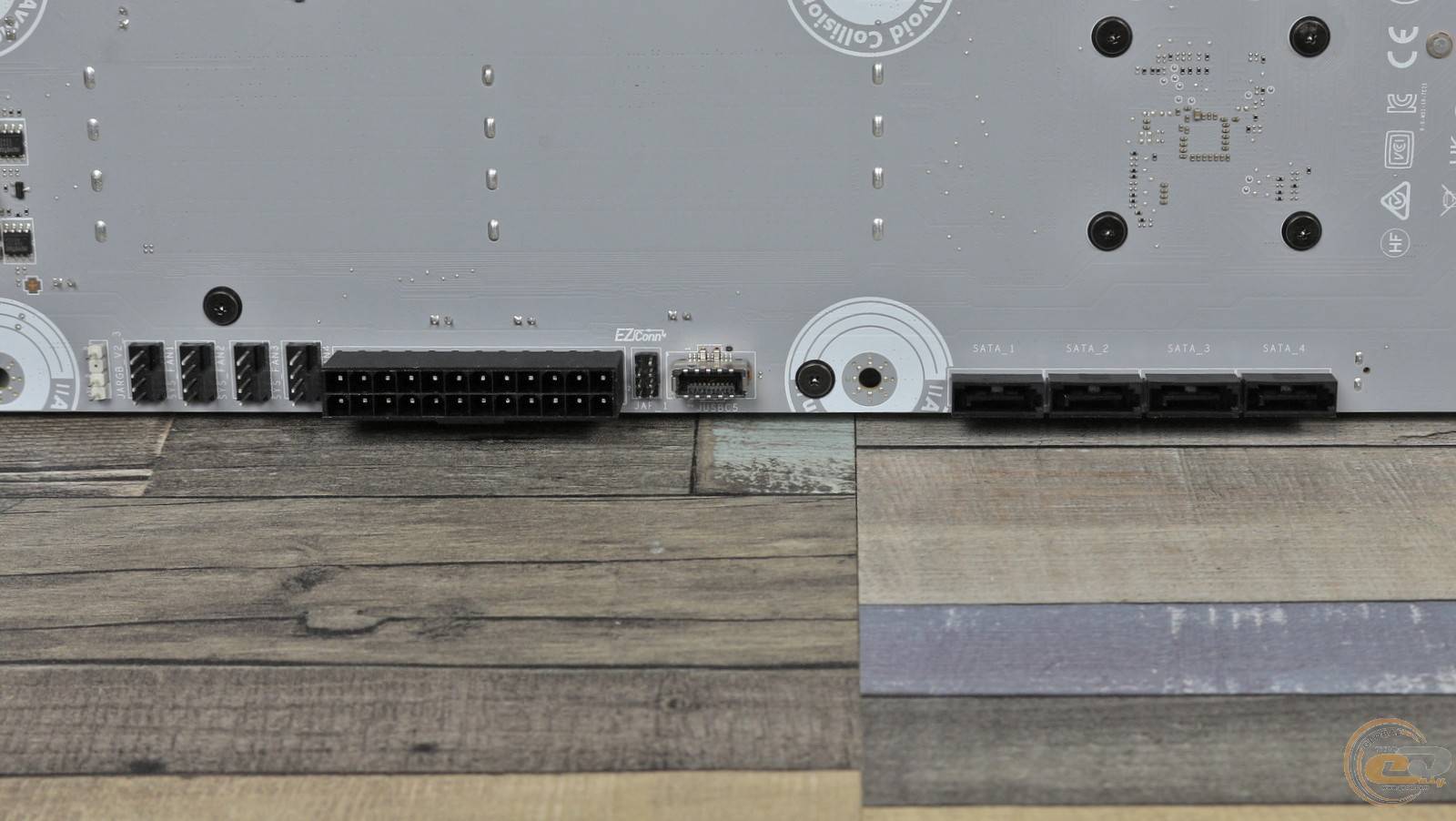

Ще нижче розпаяні: 24-контактний роз’єм живлення ATX, колодка USB 3.2 Gen 2 з пропускною здатністю до 10 Гбіт/с і чотири порти SATA 6 Гбіт/с.

Також тут є колодка JAF_1, в яку вставляється комплектний кабель-перехідник. Завдяки йому сюди можна одночасно під’єднати вентилятор і його RGB-підсвітку.

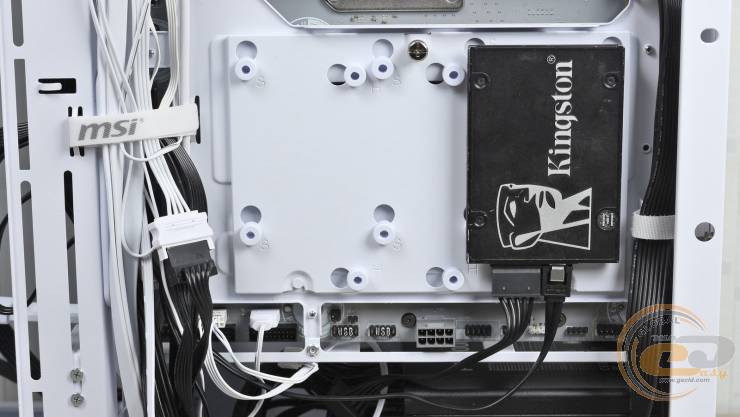

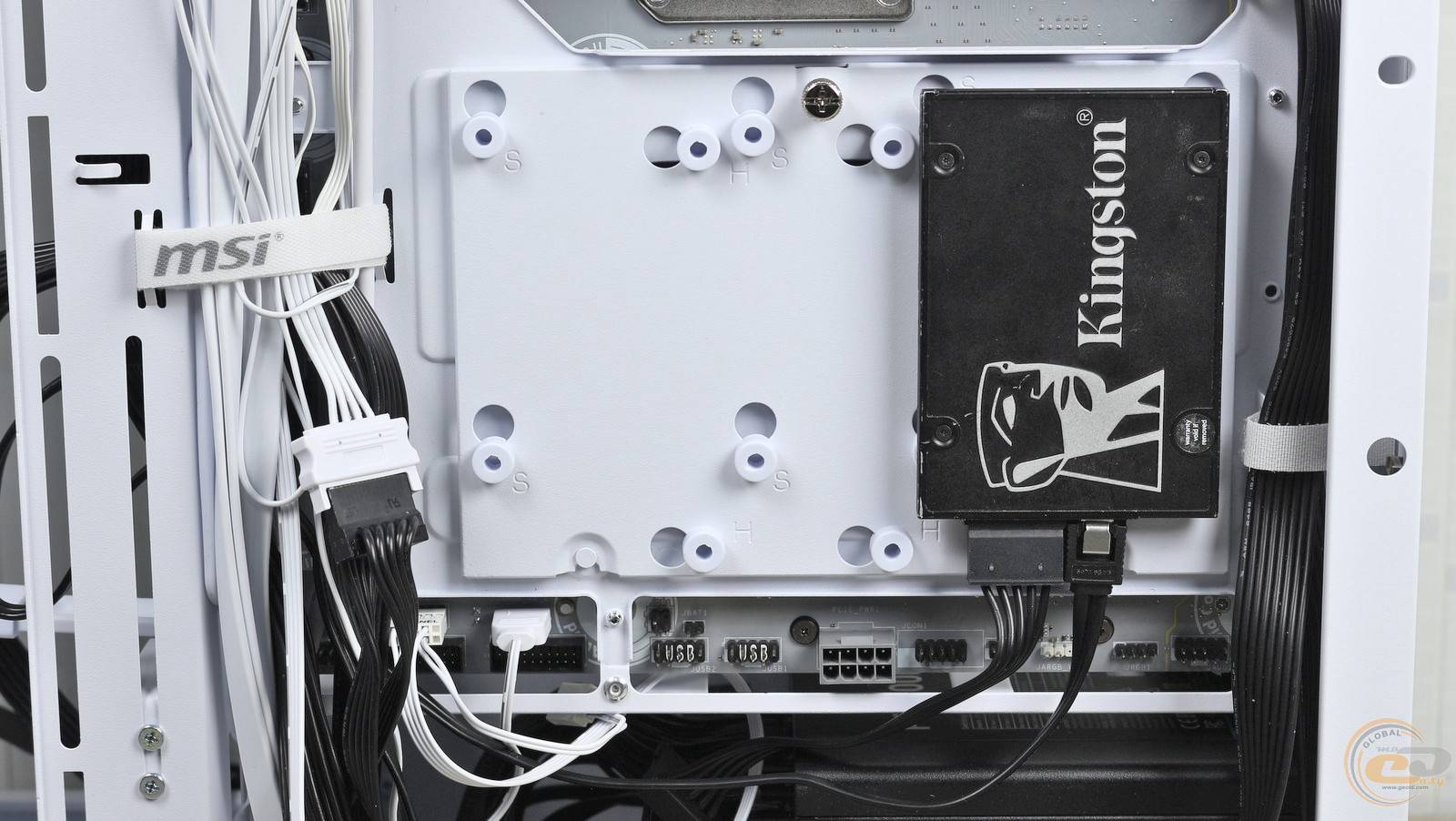

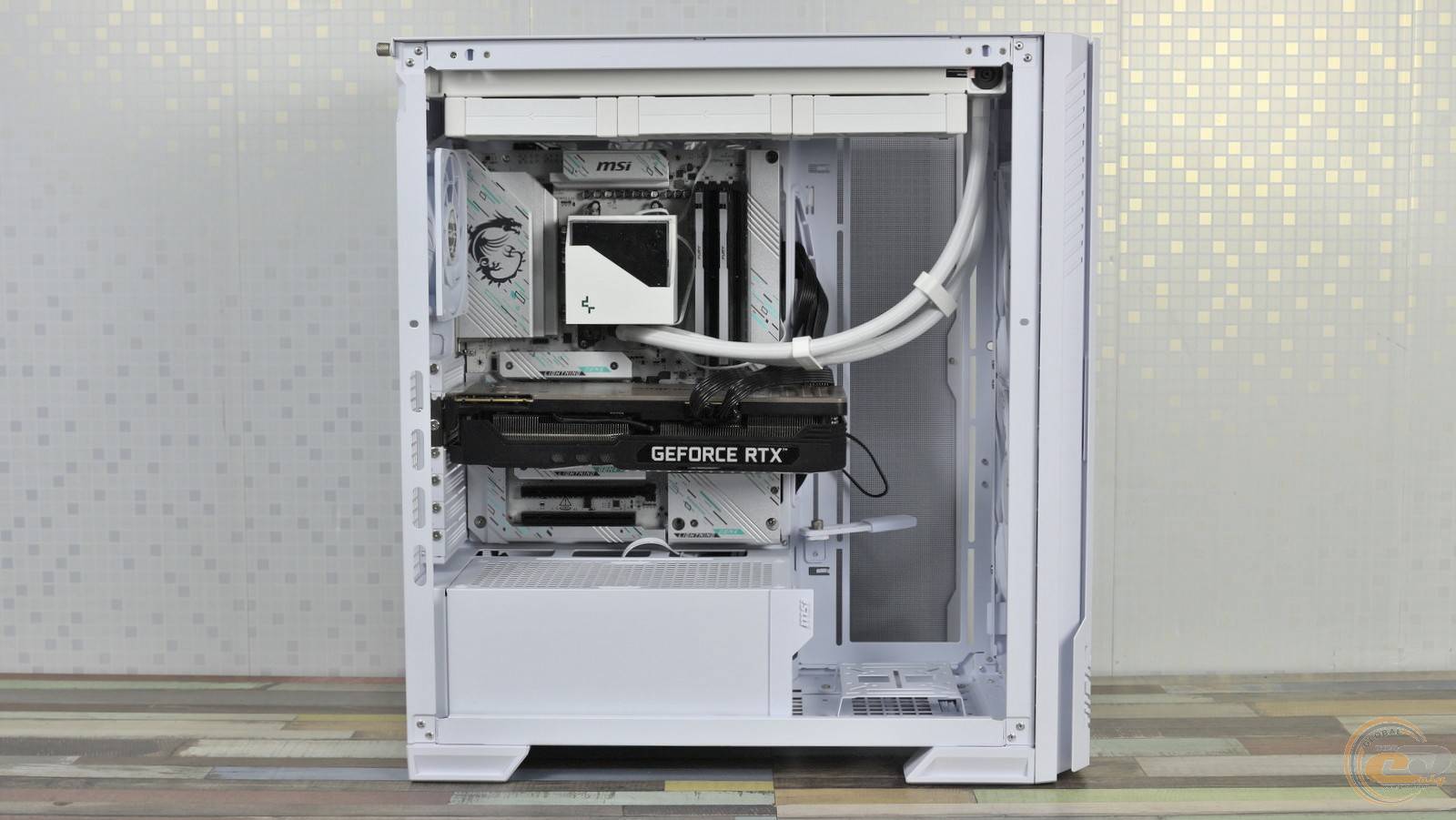

Доступ до портів у корпусі MSI MPG VELOX 300R AIRFLOW PZ

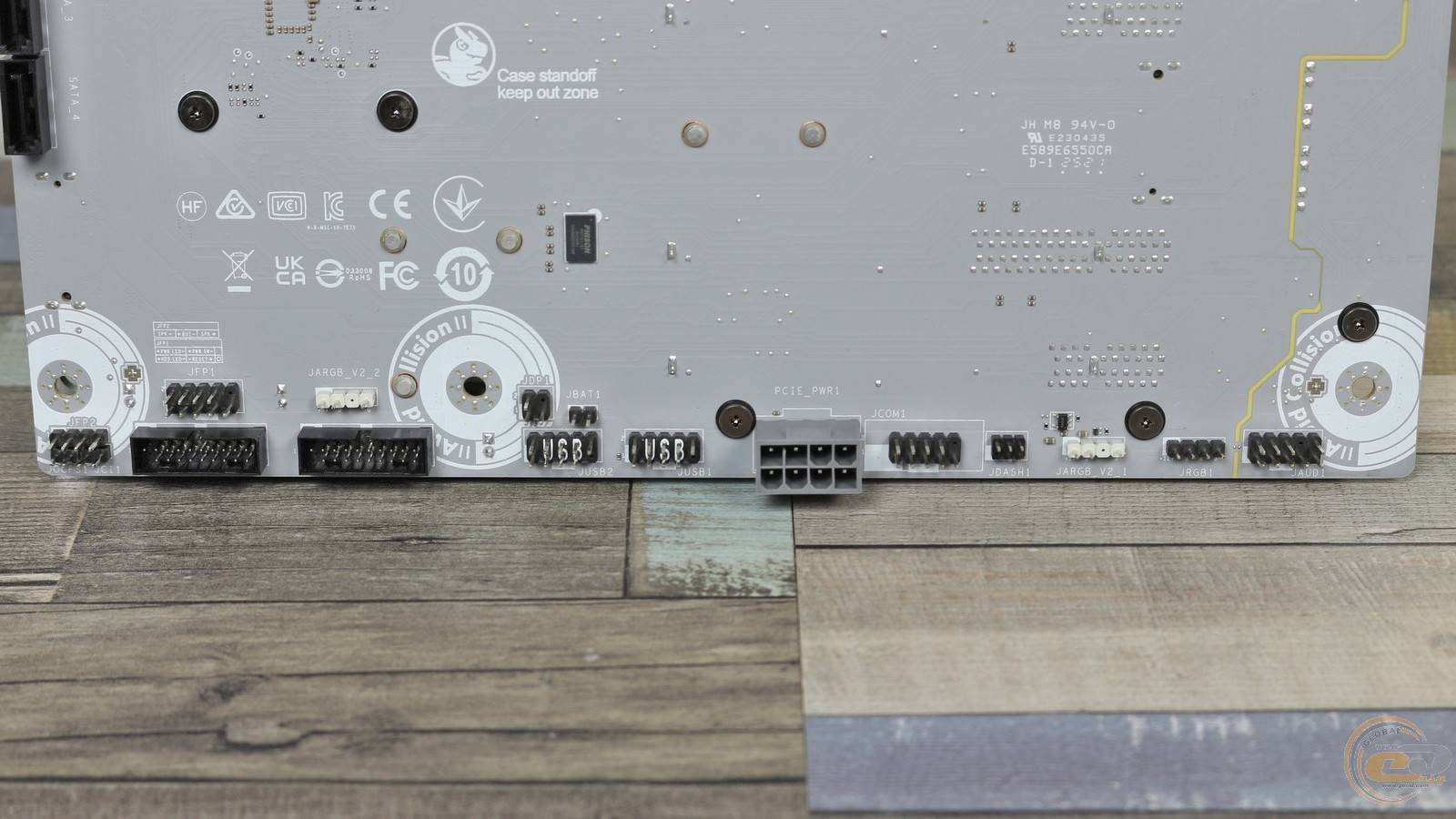

А найбагатшим на різноманітні елементи традиційно виявився низ плати. Тут розташовані: дві колодки елементів фронтальної панелі, по парі USB 3.0 та USB 2.0 (кожна із підтримкою під'єднання двох пристроїв), одна колодка для під’єднання LED-стрічки та дві для реалізації ARGB-підсвітки, колодка сигналізації про вторгнення у корпус, джампер для скидання налаштувань CMOS, 8-контактний роз’єм живлення PCIe, а також колодки під'єднання COM-порту та фронтальних аудіопортів.

Загалом на платі є чотири колодки для організації підсвітки та шість роз’ємів для під’єднання вентиляторів і помпи з підтримкою ШІМ-регулювання швидкості. Плюс є універсальний роз’єм JAF_1, який поєднує в собі обидві функції.

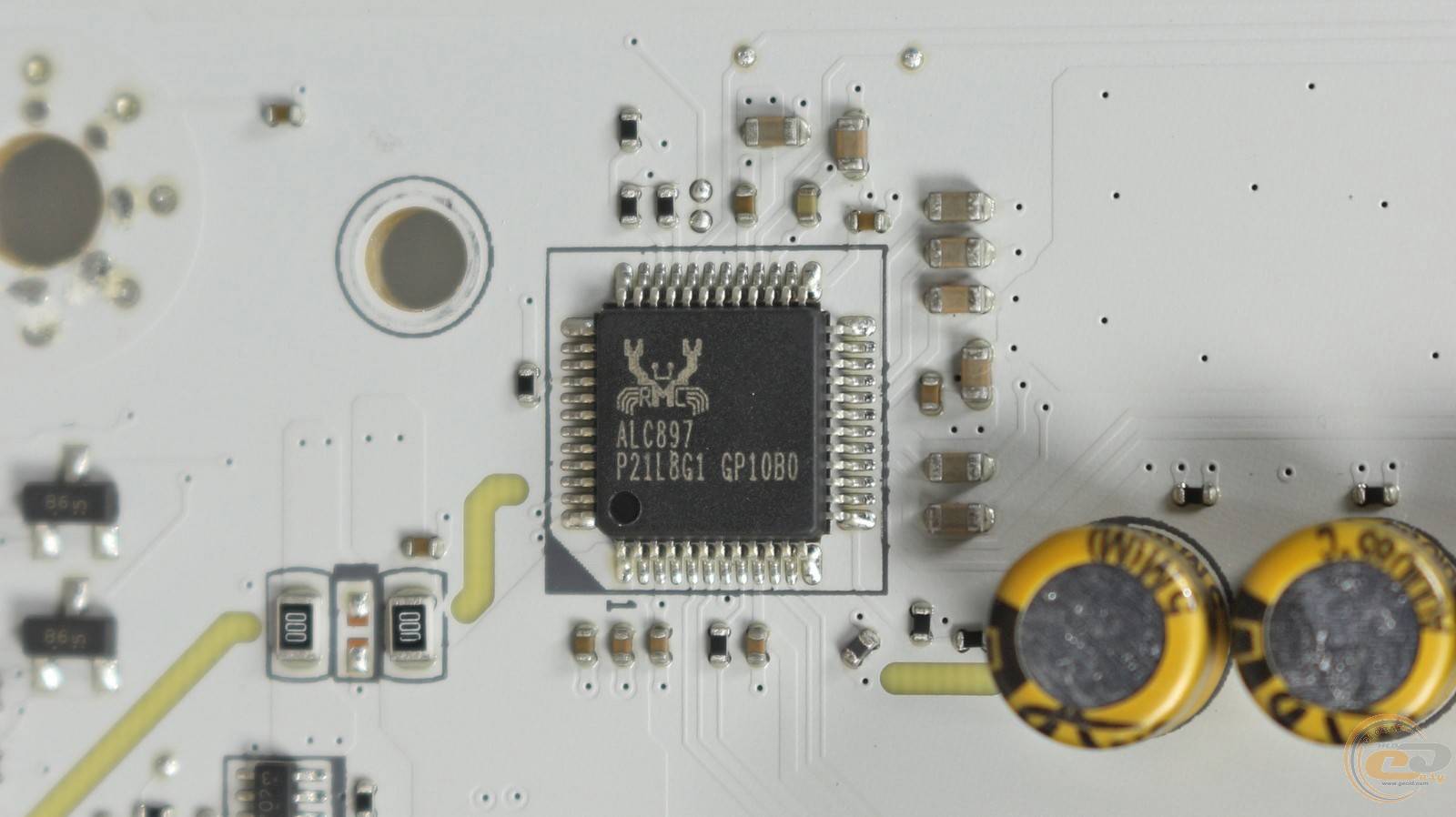

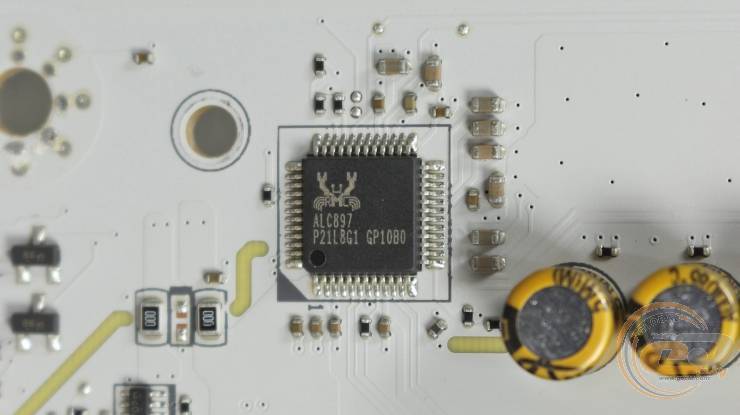

Кілька слів і про деталі фронтальної панелі. Аудіотракт отримав екранування від завад, аудіоконденсатори та недорогий 7.1-канальний аудіокодек Realtek ALC897.

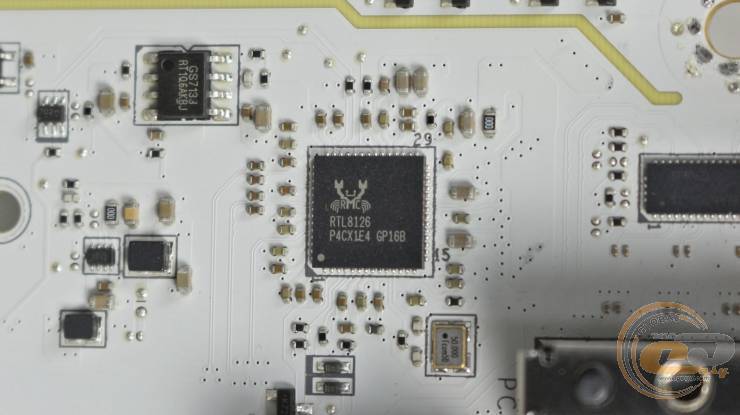

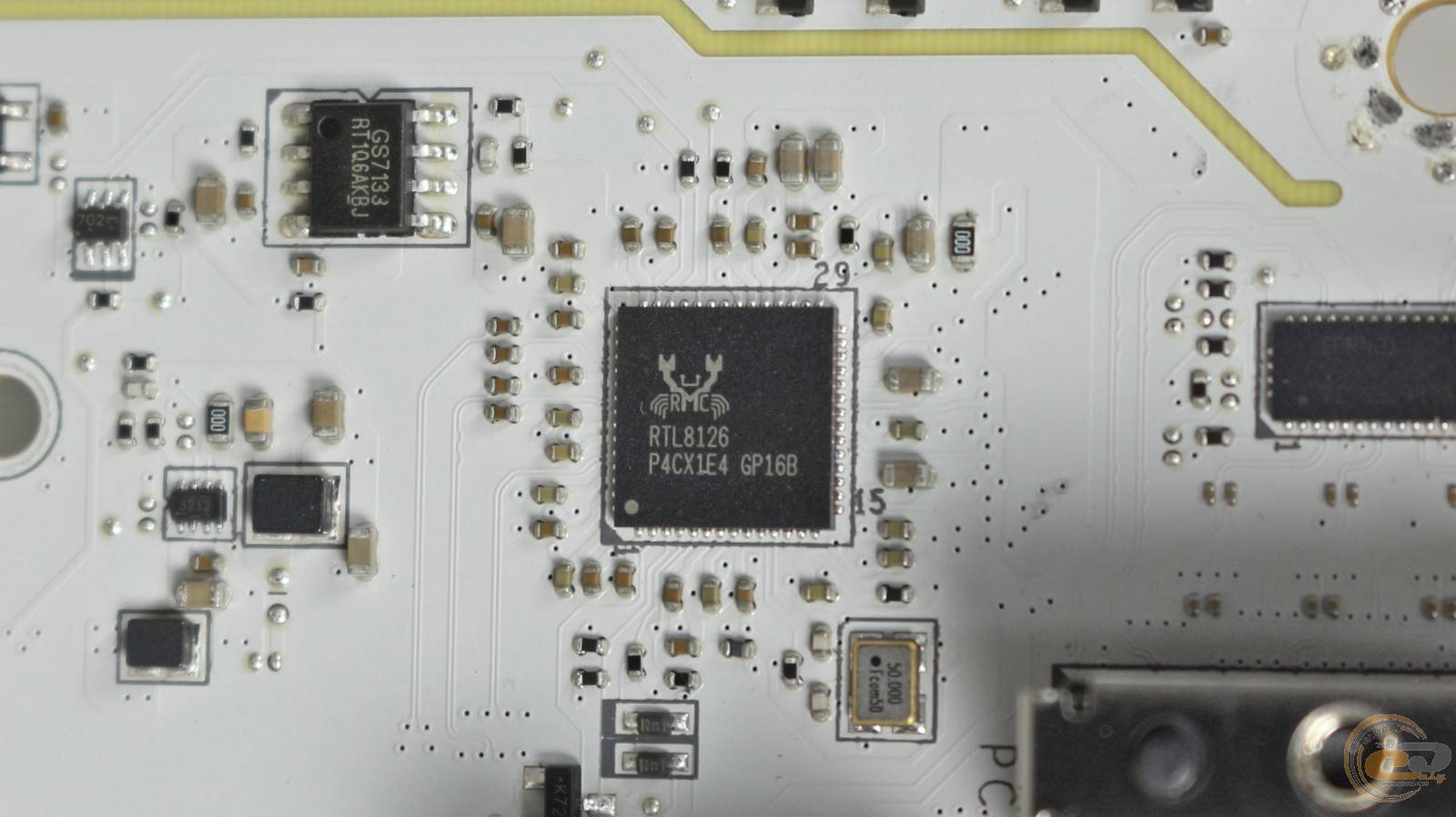

Інший чип від даного виробника, Realtek RTL8126, відповідає за роботу 5-гігабітного мережевого порту.

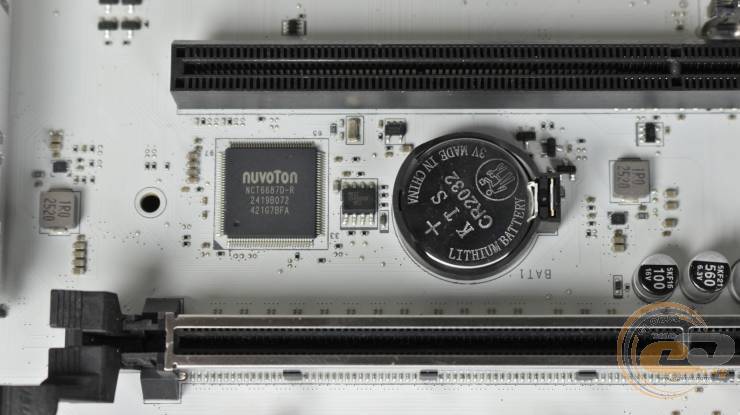

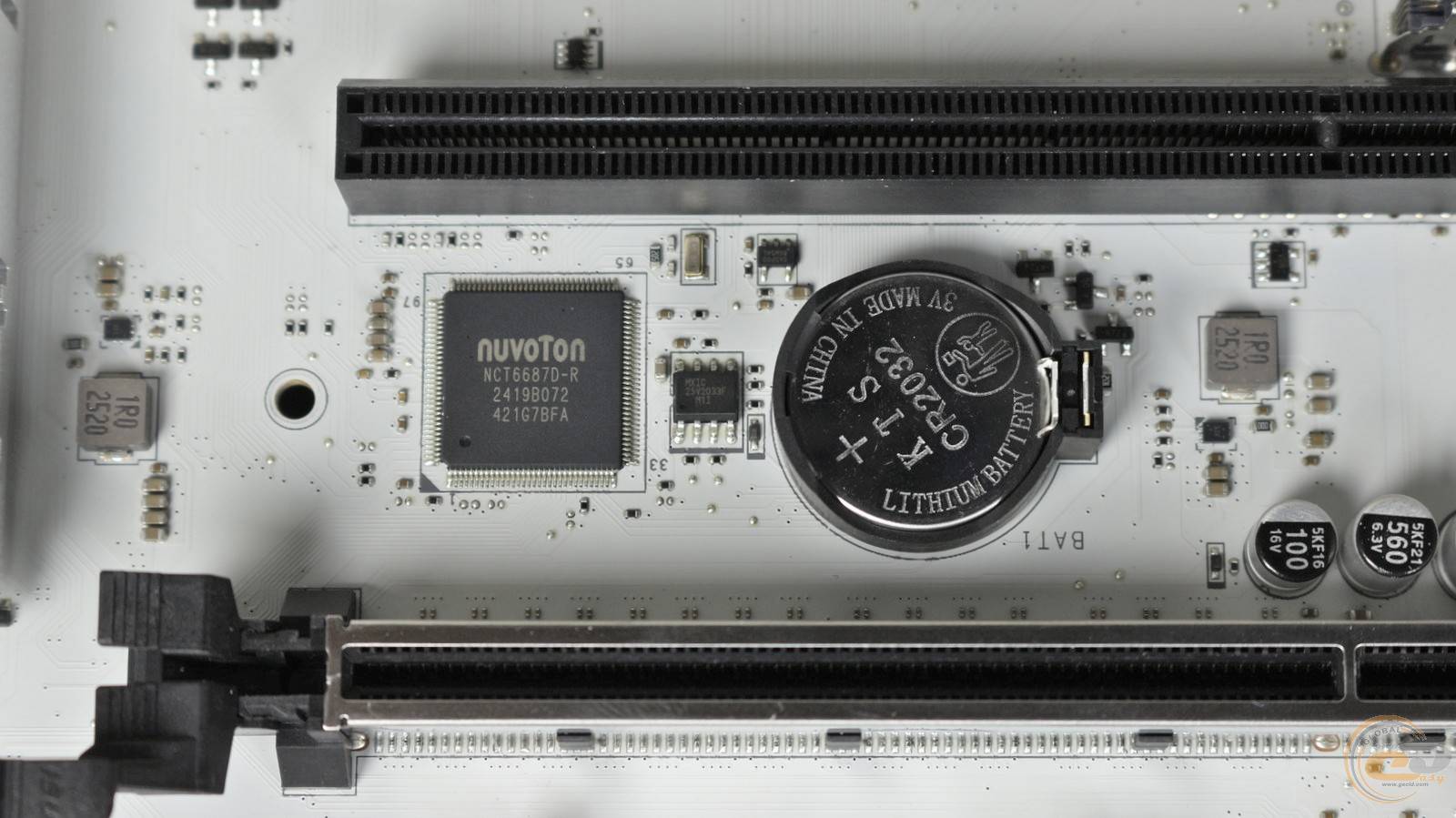

Мультиконтролер NUVOTON NCT6687D-R разом із батарейкою CMOS розташувалися під верхнім слотом PCIe x16. Тож заміна останньої відбувається дуже просто.

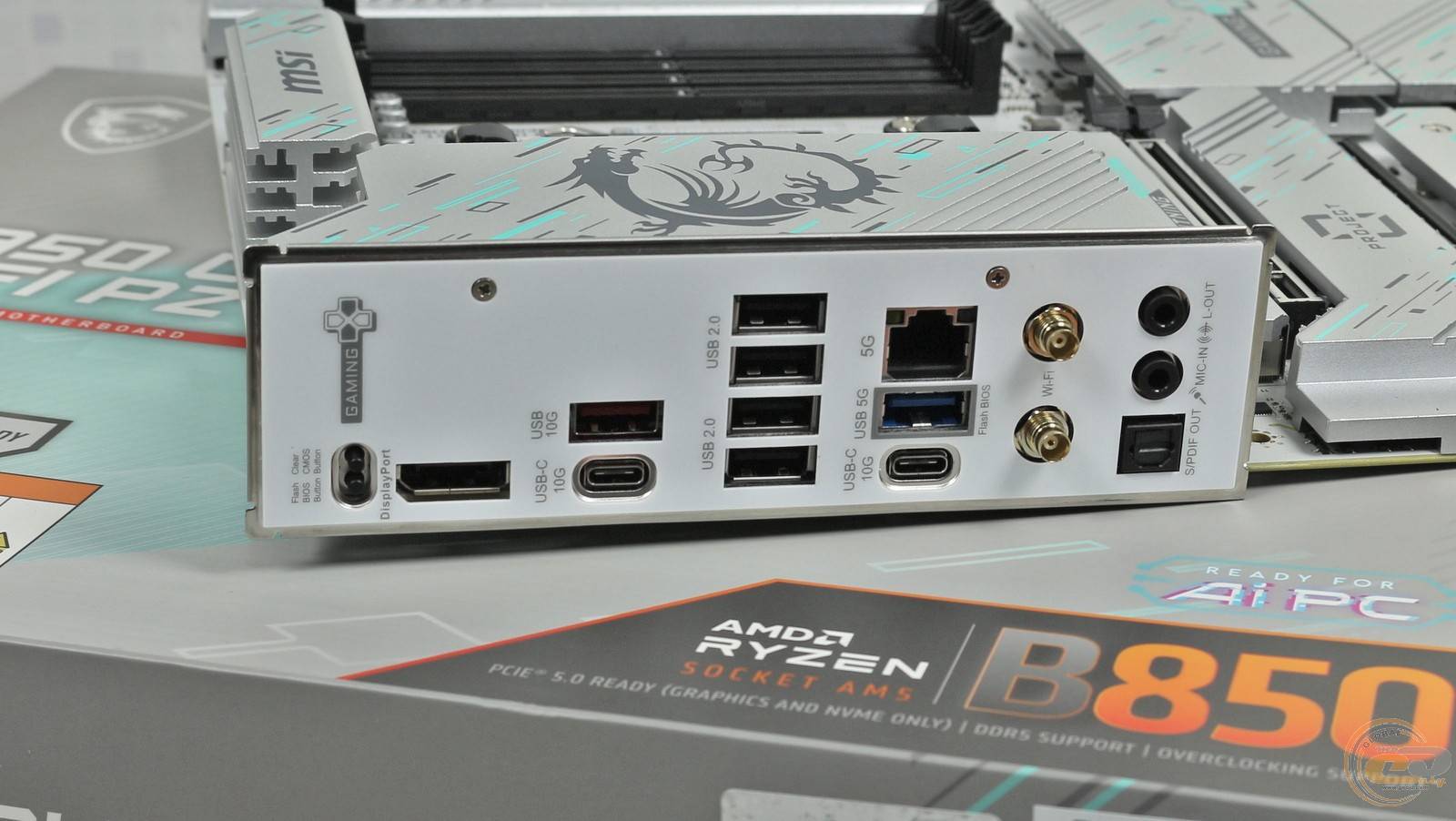

А ось ці елементи можна знайти на інтерфейсній панелі MSI B850 GAMING PLUS WIFI PZ:

• 1 x кнопка оновлення BIOS
• 1 x кнопка скидання CMOS
• 1 х DisplayPort
• 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C
• 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 1 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x LAN (5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x 3,5-мм аудіопорти

Якщо процесор має інтегроване відеоядро, то цифровий відеовихід DisplayPort дозволить скористатися його можливостями. Поруч розташовані дві кнопки для оновлення BIOS і скидання налаштувань CMOS. У свою чергу, під’єднати аналогові та цифрові аудіопристрої можна за допомогою трьох роз'ємів в самому низу. А для підключення інших девайсів передбачені вісім USB-портів із пропускною здатністю до 10 Гбіт/с.

Крім того, під кожухом інтерфейсної панелі розміщена плата Qualcomm QCNCM865. Вона забезпечує підтримку тридіапазонного Wi-Fi 7 та Bluetooth 5.4. До неї під'єднується комплектна виносна антена, яку можна розташувати в зоні найкращої видимості роутера.

UEFI BIOS

Тестована плата MSI B850 GAMING PLUS WIFI PZ використовує сучасний завантажувач MSI Click BIOS X на основі графічного інтерфейсу UEFI. Традиційно доступні два режими роботи: «EZ Mode», де всі налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. У другому випадку базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах.

Нагадаємо, що у платах з чипсетом AMD B850 передбачена можливість для розгону пам'яті. Водночас множник процесора можна змінювати лише в бік зменшення, на відміну від старших X-чипсетів.

Частоти процесора та пам’яті

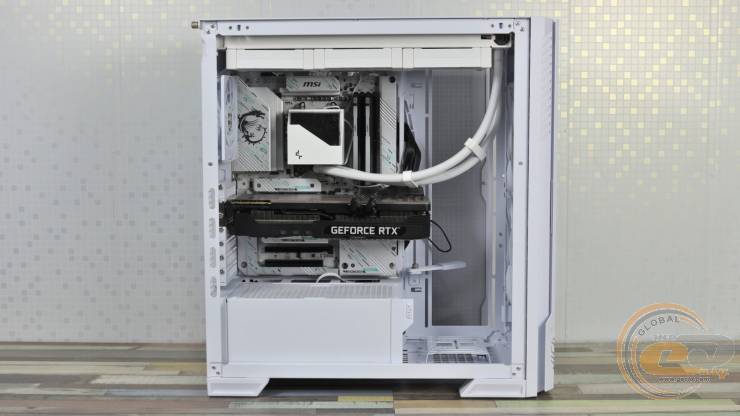

Для подальшого тестування та перевірки можливостей материнської плати MSI B850 GAMING PLUS WIFI PZ у корпусі MSI MPG VELOX 300R AIRFLOW PZ, що підтримує розміщення плат з роз’ємами на звороті, використовувалося таке обладнання:

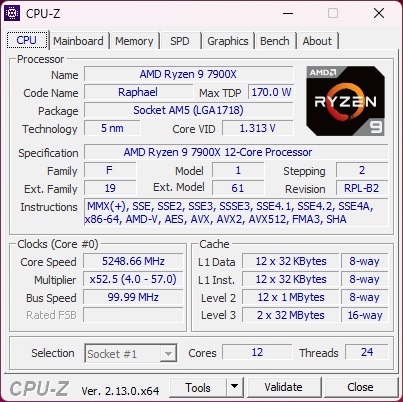

При навантаженні 12-ядерного AMD Ryzen 9 7900X стрес-тестом утиліти CPU-Z його частота залишалася стабільною на рівні 5,25 ГГц при напрузі 1,313 В.

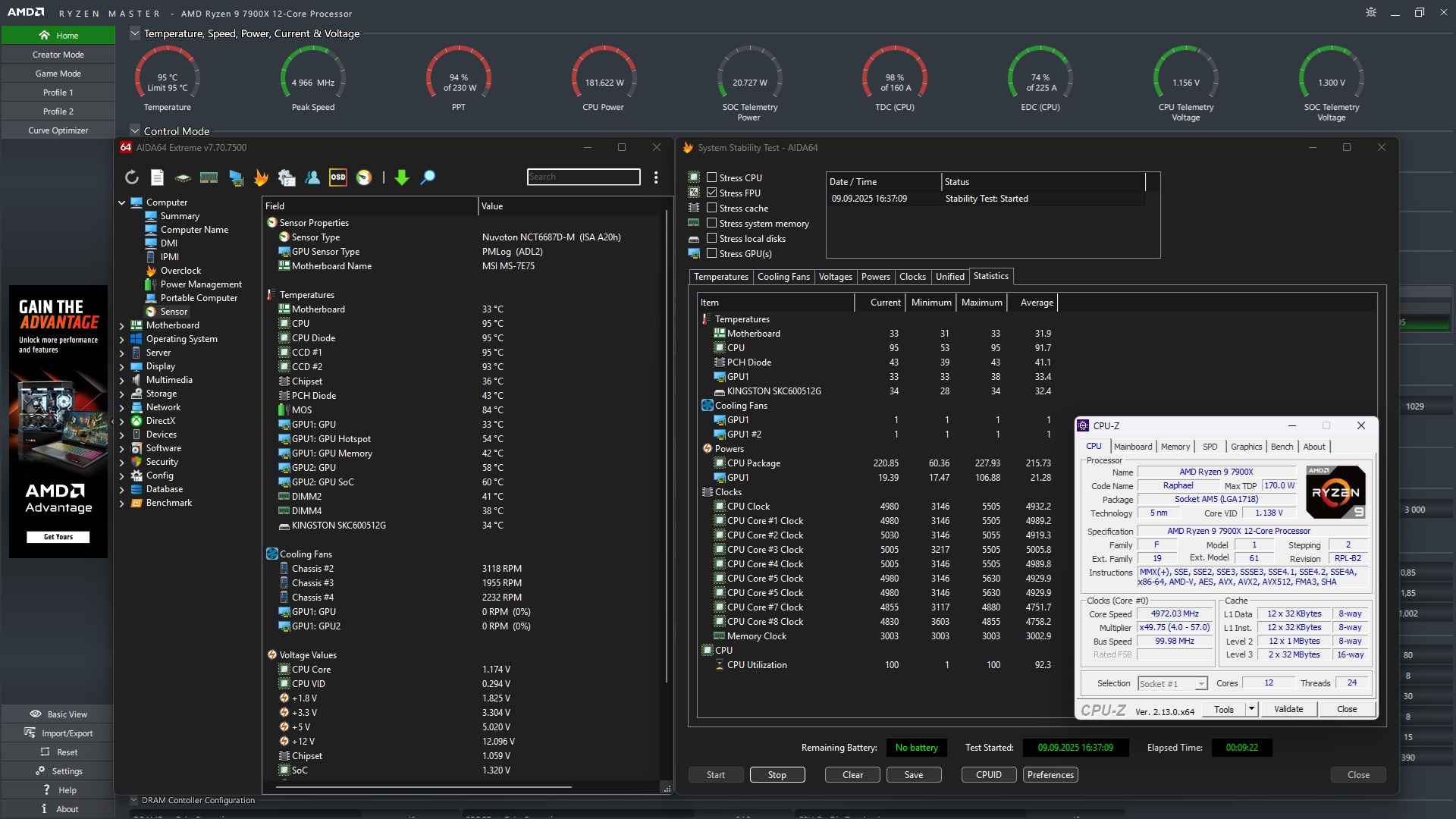

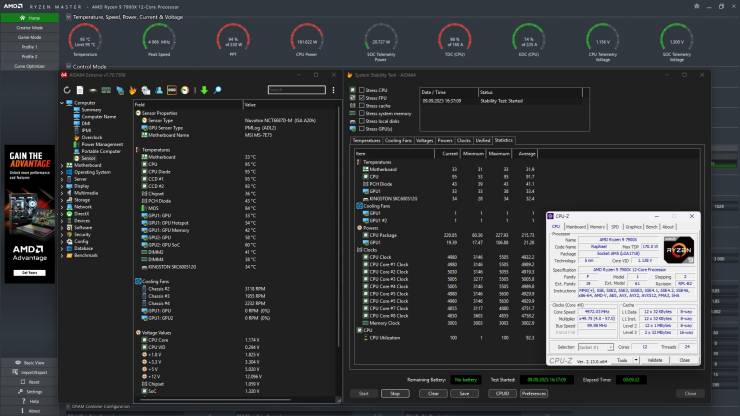

У більш вимогливому 9-хвилинному тесті FPU Stress test в AIDA64 частота ядер просіла до 4,8-5,0 ГГц за напруги 1,138 В. У свою чергу температура процесора досягала 95°C, що відповідає максимальному робочому значенню (Tjmax).

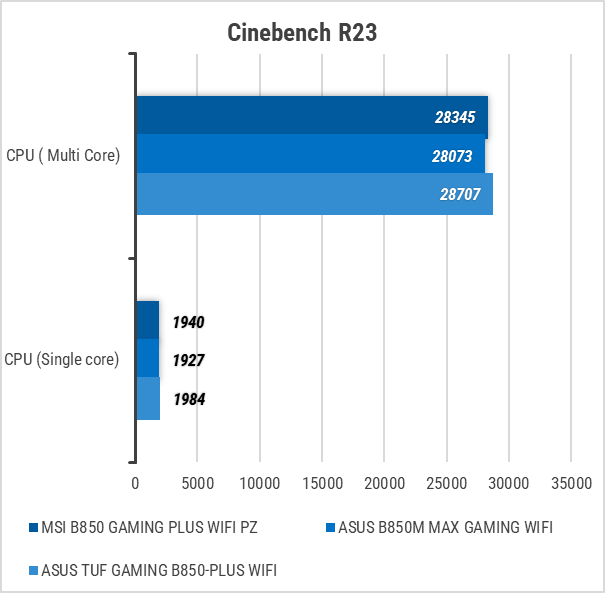

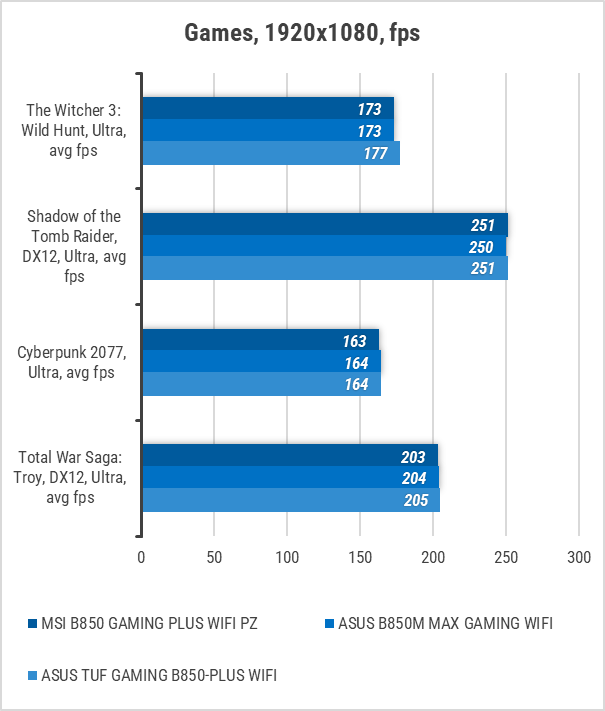

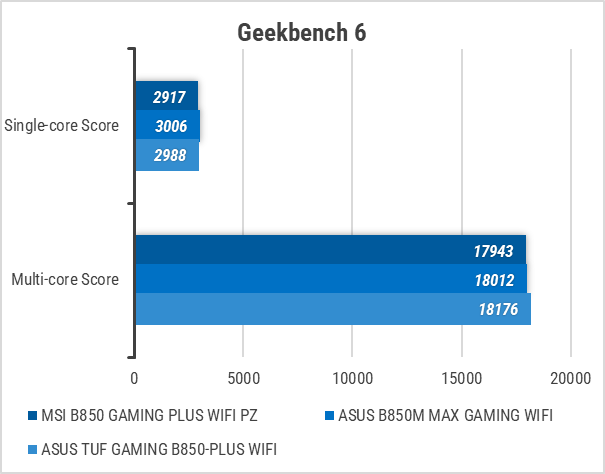

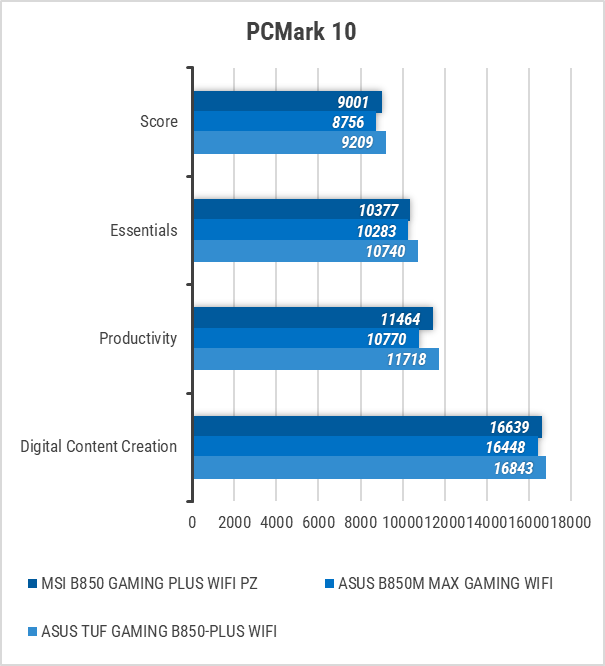

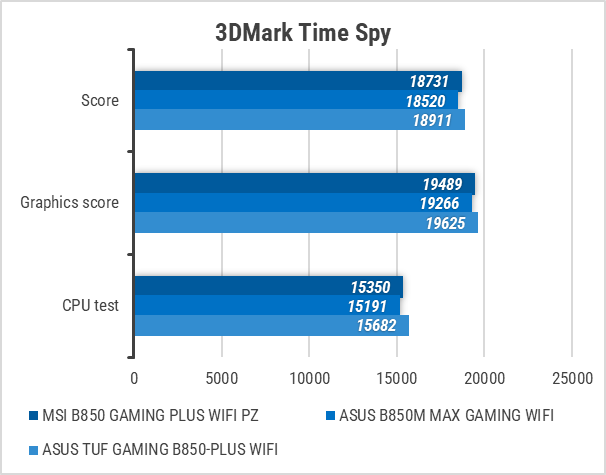

Традиційно ми прогнали цей «камінь» без розгону в кількох бенчмарках, щоб у подальшому оцінити результати оптимізації.

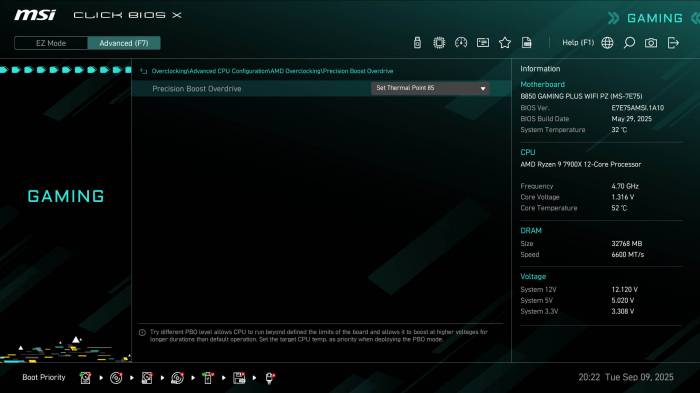

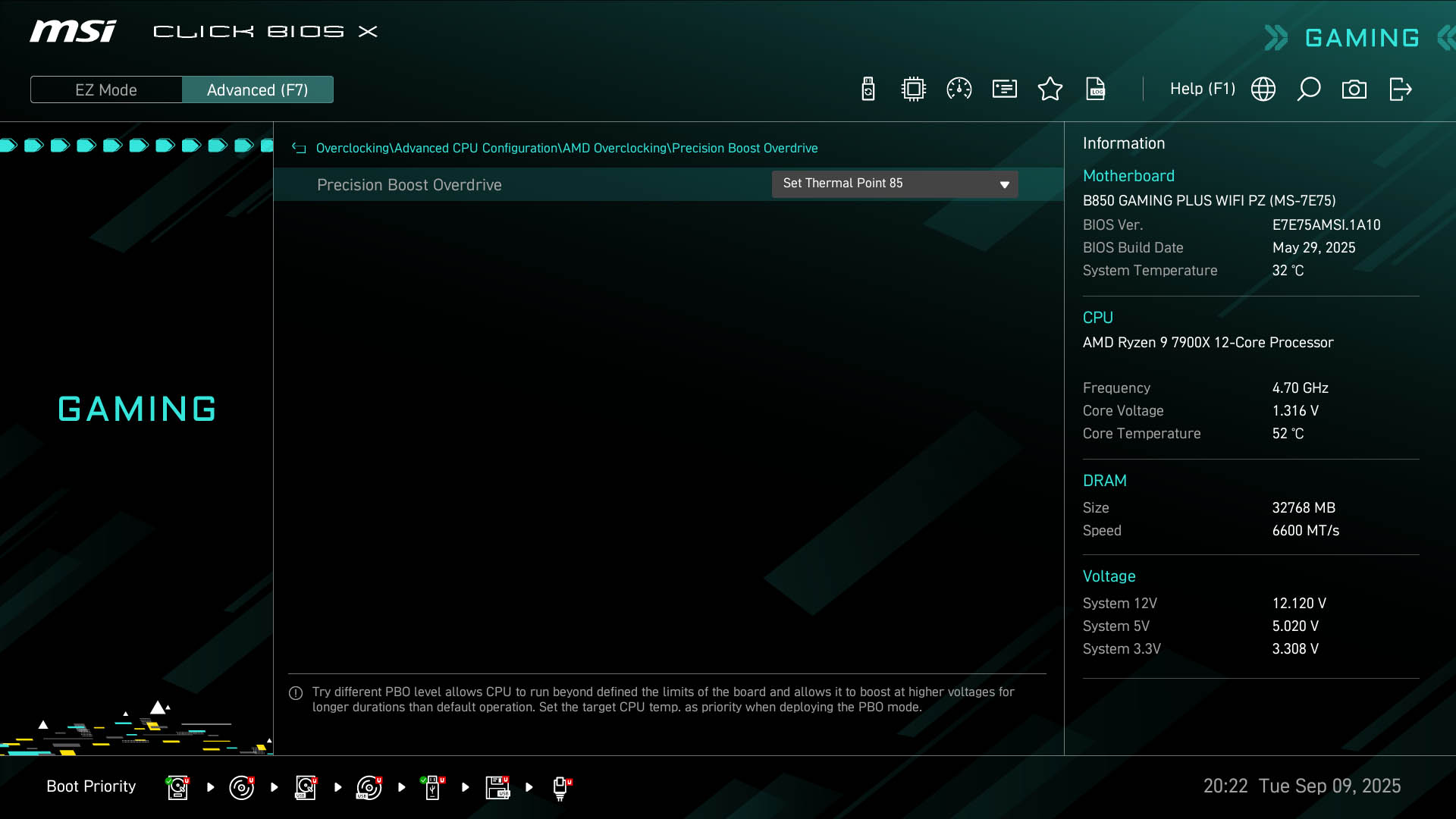

Для реалізації останньої ми встановили ліміт критичної температури на рівні 85°C, обравши відповідний пункт у BIOS: Precision Boost Overdrive – Set Thermal Point 85.

На таку маніпуляцію бенчмарки відреагували незначним приростом продуктивності на 0,6-1,8%. При цьому у FPU Stress test напруга знизилася до 1,087 В, а енергоспоживання — на 20 Вт.

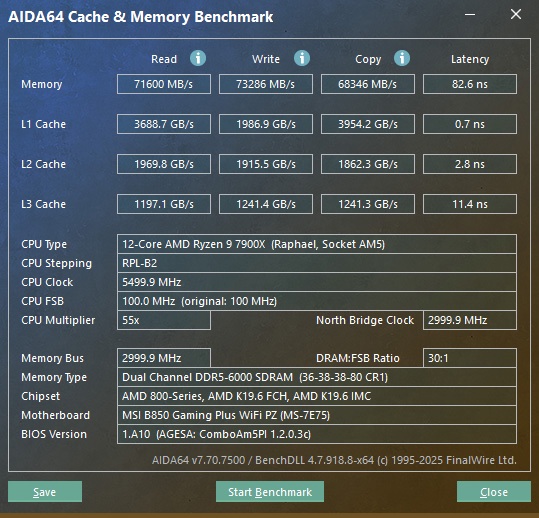

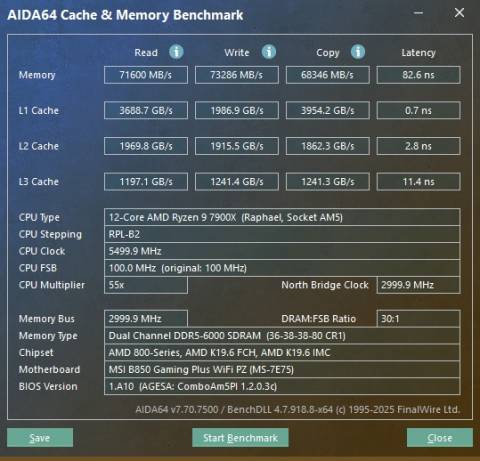

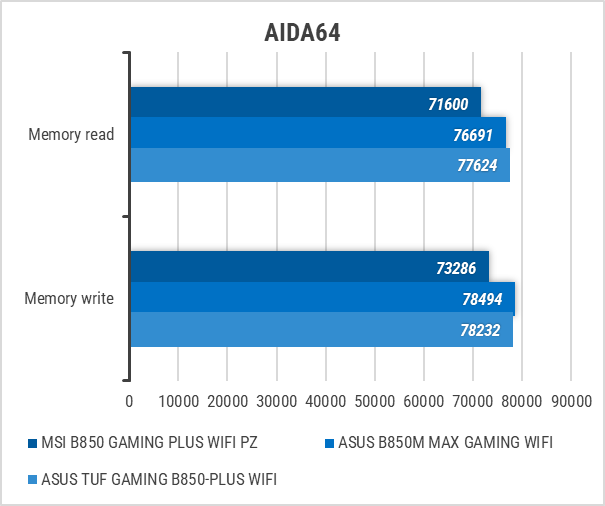

Набір із двох 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування успішно запустився в режимі EXPO-профілю DDR5-6000 МТ/с. Без зміни таймінгів і напруги вони також запрацювали і на DDR5-6200.

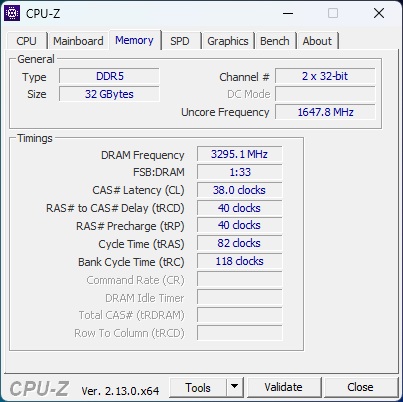

Після підвищення кожного з таймінгів на 2 до 38-40-40-82 та збільшення напруги до 1,38 В, модулі запрацювали при DDR5-6600. У AIDA64 це дало приріст пропускної здатності на 6-7% при лише на 1% вищій латентності. Та оскільки частота Uncore Frequency при цьому зменшується в два рази, змісту у таких маніпуляціях немає.

Тестування

Зі стабільністю роботи плати MSI B850 GAMING PLUS WIFI PZ все в повному порядку — вона без ніяких труднощів пройшла усі наші тести.

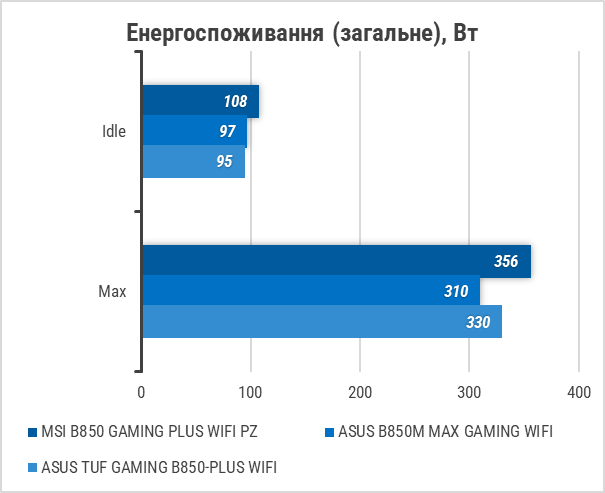

Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.10, -0.88	Добре
Рівень шуму, дБ(А)	-88.2	Добре
Динамічний діапазон, дБ(А)	87.8	Добре
Гармонійні викривлення, %	0.0023	Відмінно
Інтермодуляційне викривлення + шум, %	0.011	Дуже добре
Взаємопроникнення каналів, дБ	-84.8	Дуже добре
Інтермодуляції на 10 кГц, %	0.011	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.10, -0.88	Добре
Рівень шуму, дБ(А)	-89.3	Добре
Динамічний діапазон, дБ(А)	88.7	Добре
Гармонійні викривлення, %	0.0021	Відмінно
Інтермодуляційне викривлення + шум, %	0.0095	Дуже добре
Взаємопроникнення каналів, дБ	-83.5	Дуже добре
Інтермодуляції на 10 кГц, %	0.0096	Дуже добре
Загальна оцінка		Дуже добре

Недорогий аудіокодек Realtek ALC897 оцінений як «дуже добре». Тож його можливостей буде цілком достатньо для тих, хто не є аудіофілом. В іншому випадку достаток слотів розширення дозволить встановити більш підхоже дискретне рішення.

Підсумок

На початку матеріалу ми згадували, що материнська плата MSI B850 GAMING PLUS WIFI PZ пропонується за дещо нижчою ціною, ніж моделі MSI MPG B850 EDGE TI WIFI та MSI MAG B850 TOMAHAWK MAX WIFI. Водночас певні ознаки економії все ж простежуються: замість 8-шарового текстоліту використано 6-шаровий, підсистема живлення процесора має на 2 фази менше, а інтерфейсна панель і аудіопідсистема виконані у спрощеному варіанті.

Втім, вона так само має габаритні радіатори на підсистемі живлення процесора, тож сюди можна без побоювань встановлювати навіть флагманський Ryzen 9 9950X3D. Головна ж її особливість – дизайн MSI Project Zero. Так, індекс «PZ» в кінці назви вказують на розташування портів і роз'ємів на звороті PCB. Зрозуміло, що це вимагає наявність відповідного корпуса, наприклад MSI MPG VELOX 300R AIRFLOW PZ. У такому випадку крізь прозору боковину системи взагалі не буде видно підведених кабелів, що дозволить їй виглядати більш сучасно та досконало. Крім того, порожні ділянки текстоліту прикриті пластиковими накладками під колір радіаторів, довершуючи дизайн.

Що стосується інших можливостей пристрою, то у розпорядженні користувача є чотири роз’єми PCI Express, три слоти для M.2-накопичувачів та стільки ж SATA 6 Гбіт/с. Підтримка PCIe 5.0 також на місці, але за умови використання процесорів Ryzen 7000 або 9000. А ще тут є тридіапазонний модуль Wi-Fi 7 із виносною антеною, 5-гігабітний LAN та доволі широкий набір зовнішніх і внутрішніх інтерфейсів.

Тож якщо ви шукаєте порівняно доступну плату з роз'ємами на звороті і при цьому без особливих компромісів, тоді MSI B850 GAMING PLUS WIFI PZ цілком заслуговує на увагу.

Переваги:

• 12 + 2 + 1-фазна підсистема живлення процесора та якісна елементна база;
• Ефективна система охолодження;
• можливість розгону оперативної пам’яті;
• підсилений слот для відеокарти з інтерфейсом PCI Express 5.0;
• можливість встановлення до 256 ГБ ОЗП з частотою до 8200+ МГц;
• підтримка трьох слотів M.2 Socket 3, в тому числі одного PCIe 5.0;
• 5-гігабітний LAN-контролер;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• чотири діагностичні індикатори;
• підтримка оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• п'ять колодок для реалізації підсвітки;
• сім конекторів для під’єднання вентиляторів та РСО;
• досить якісна аудіопідсистема;
• широкий набір портів на інтерфейсній панелі;
• приємний дизайн із роз'ємами на звороті.

Особливості:

• певні обмеження при використанні процесорів Ryzen 8000.

Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
