Огляд і тестування материнської плати MSI A88XI AC

Нова материнська плата MSI A88XI AC являє собою досить цікаве поєднання компактної друкованої плати формату Mini-ITX, підтримки бездротових інтерфейсів Wi-Fi і Bluetooth, а також хорошого набору відеовиходів. Подібний комплект ключових особливостей недвозначно натякає нам на основне цільове призначення новинки – виступати основою для компактної мультимедійної системи з процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland.

Що ж стосується «серця» материнської плати, а саме чіпсету, то, як можна легко здогадатися з назви моделі, вона базується на флагманському наборі системної логіки AMD A88X. Саме завдяки його можливостям, з якими ми знайомили вас раніше, користувач одержить у своє розпорядження повний набір сучасних портів і роз’ємів, включаючи SATA 6 Гбіт/с із підтримкою RAID-масивів, USB 3.0 і слот розширення PCI Express 3.0 (у випадку застосування APU AMD Kaveri).

А тепер давайте ближче познайомимося з усіма особливостями нової моделі.

MSI A88XI AC

Специфікація материнської плати MSI A88XI AC:

Виробник

MSI

Модель

A88XI AC (rev 1.0)

Чіпсет

AMD A88X

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2400* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

2 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x Half mini-PCI Express (для модуля бездротових інтерфейсів)

Дискова підсистема

Чіпсет AMD A88X підтримує:

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10, JBOD

LAN

1 x Realtek RTL8111G (10/100/1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac Wi-Fi (2,4 і 5 ГГц) на основі Intel Dual Band Wireless-AC 7260

Bluetooth

Bluetooth 4.0

Звукова підсистема

Кодек Realtek ALC887

2 / 4 / 5.1 / 7.1-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 х DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

1 х оптичний S/PDIF Out

1 х PS/2 (миша або клавіатура)

2 х роз’єми для підключення антен Wi-Fi і Bluetooth

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

1 x USB 2.0 з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

64 Мбіт UEFI BIOS

PnP 1.0а, DMI2.0, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

2 x антени Wi-Fi і Bluetooth

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

Mini-ITX

170 х 170 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

MSI A88XI AC



Упаковка материнської плати MSI A88XI AC традиційно виконана зі щільного і якісного картону. Оформлена вона досить яскраво та свіжо, переважно в білих, синіх і жовтих відтінках. На лицьовій стороні, крім найменування компанії-виробника й моделі пристрою, у першу чергу привертає до себе увагу логотип фірмової концепції Military Class 4. Також виділимо підтримку сучасного бездротового стандарту передачі даних IEEE 802.11ac, який працює на частоті 5 ГГц і здатний розвивати швидкість до 867 Мбіт/с. Серед інших переваг MSI A88XI AC відзначимо:

  • Military Class 4 – у конструкції новинки використовуються тільки твердотільні конденсатори Dark CAP зі збільшеним терміном служби (більше десяти років) і конденсатори Hi-c CAP з танталовим ядром, які відрізняються підвищеною енергоефективністю та компактними розмірами, тому вони не перешкоджають встановленню габаритних систем охолодження процесорів.
  • Military Class Essentials – крім високоякісної елементної бази, концепція Military Class 4 передбачає наявність захистів від ряду пошкоджень. Це досягається шляхом використання шестишарової друкованої плати спеціальної структури, яка зменшує електромагнітне випромінювання та наведення на інші електронні компоненти. Додатково вона містить у собі спеціальний матеріал, що дозволяє усунути ймовірність виникнення короткого замикання внаслідок підвищеної вологості. Також відзначимо наявність захисту від електростатичних розрядів і від високих температур, що дозволить вам не турбуватися про надійність MSI A88XI AC.
  • Fast Boot – за допомогою комплектного ПЗ MSI Fast Boot ви зможете суттєво прискорити завантаження операційної системи.

Додатково відзначена підтримка портів USB 3.0 і SATA 6 Гбіт/с, а також слоту розширення PCI Express 3.0.

MSI A88XI AC

На звороті коробки розташоване схематичне зображення інтерфейсної панелі, коротка технічна специфікація материнської плати, а також більш докладний опис згаданих вище переваг. Додатково відзначена підтримка відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD) і функції автоматичного розгону OC Genie 4.

MSI A88XI AC

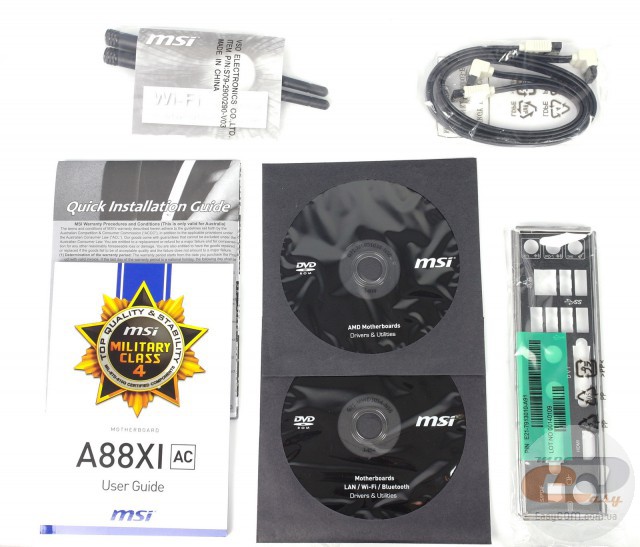

Комплект поставки материнської плати MSI A88XI AC, крім стандартної документації та дисків із драйверами й утилітами, включає два шлейфи SATA, заглушку інтерфейсної панелі та дві антени Wi-Fi і Bluetooth. Подібний набір аксесуарів є цілком достатнім для первинної збірки та використання ПК.

Дизайн і особливості плати

MSI A88XI AC

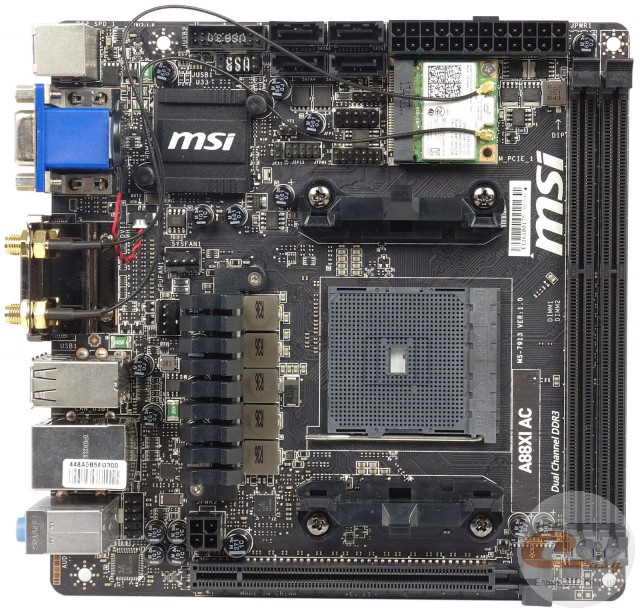

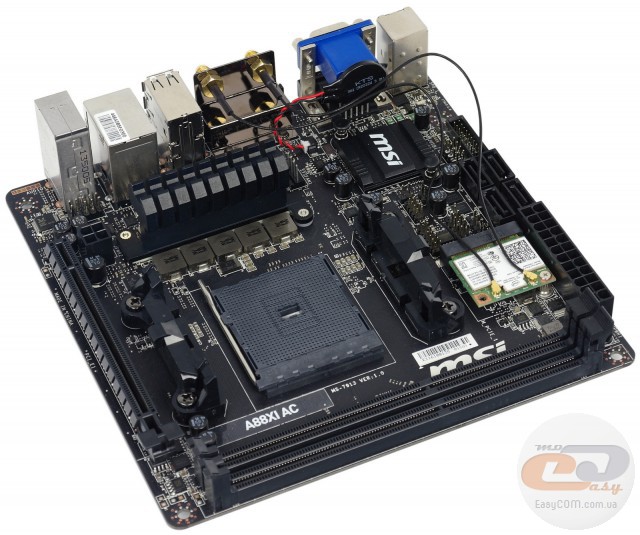

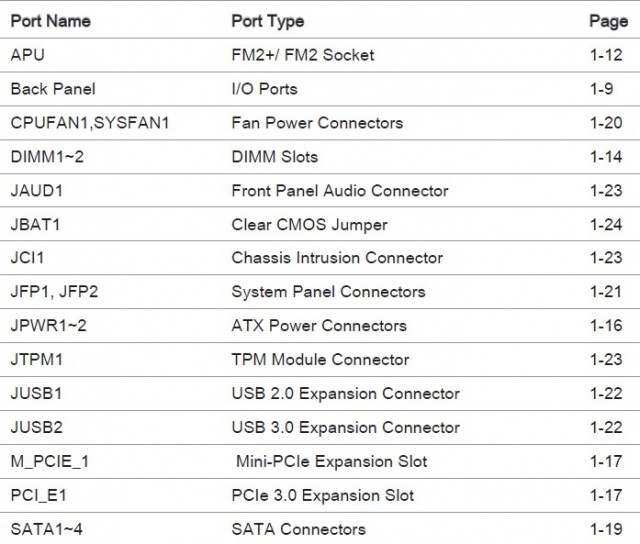

Новинка виконана на друкованій платі чорного кольору у форматі Mini-ITX і оформлена, мабуть, навіть надто строго, адже всі порти та роз’єми також пофарбовані в чорний колір. Компонування всіх набортних елементів повною мірою відповідає компактному форм-фактору друкованої плати. При цьому чіпсет розпаяний за інтерфейсною панеллю, а процесорний роз’єм зміщений ближче до правого нижнього краю текстоліту для кращої сумісності з популярними кулерами. Для більшої зручності складання DIMM-слоти оснащені засувками тільки з одного боку. В підсумку яких-небудь зауважень до розташування набортних елементів у нас не виникло.

MSI A88XI AC

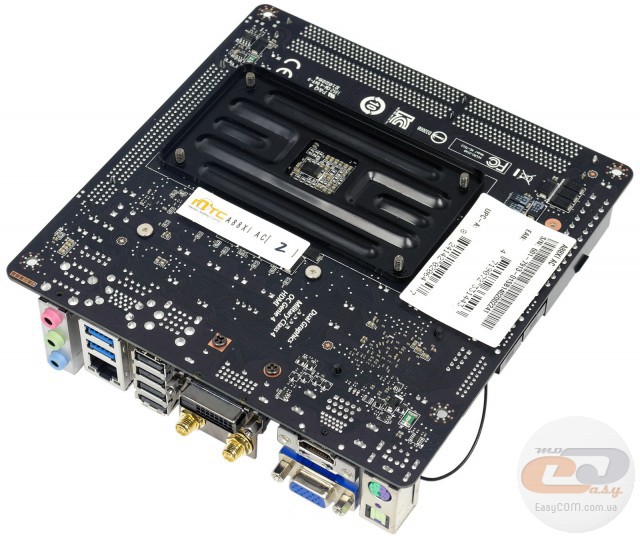

На звороті друкованої плати, крім стандартної опорної пластини процесорного роз’єму, можна відзначити тільки кілька елементів підсистеми живлення, що не помістилися на лицьовій стороні. Заслуговує на увагу й той факт, що радіатор на чіпсеті закріплений за допомогою пластикових підпружинених кліпс, а теплообмінний елемент на компонентах підсистеми живлення надійно втримується гвинтами.

MSI A88XI AC

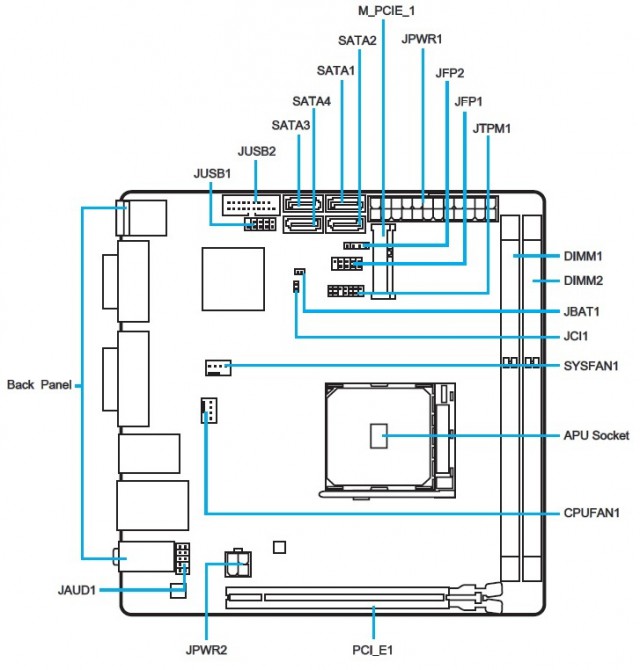

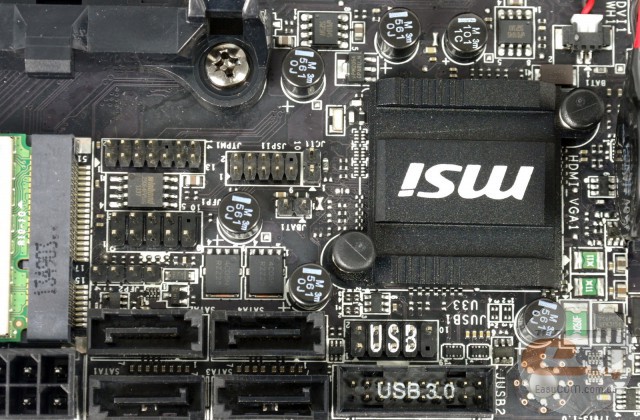

Більша частина портів і роз’ємів зосереджена у верхньому лівому куті друкованої плати. Тут знаходяться: колодки підключення фронтальної панелі, роз’єм TPM, джампер для скидання CMOS і дві колодки активації портів USB (одна – USB 2.0, друга - USB 3.0). Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Ця ж мікросхема забезпечує коректну роботу чотирьох портів UBS 3.0: двох внутрішніх та двох на інтерфейсній панелі.

MSI A88XI AC

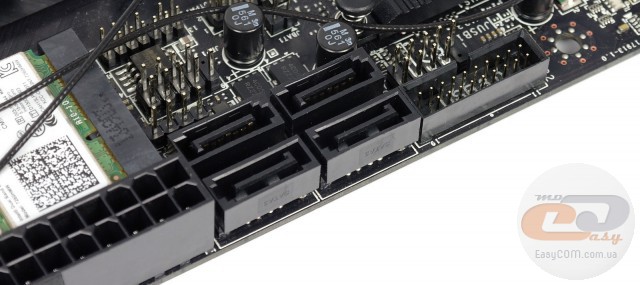

Дискова підсистема моделі MSI A88XI AC представлена чотирма портами SATA 6 Гбіт/с. Усі вони функціонують завдяки мікросхемі AMD A88X. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD.

MSI A88XI AC

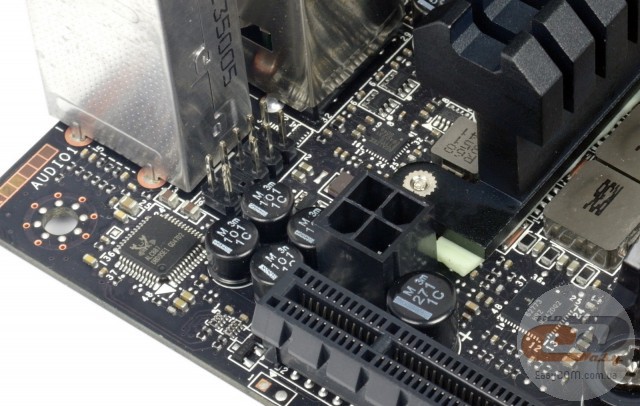

У лівому нижньому куті знаходиться колодка підключення аудіороз’ємів фронтальної панелі, а також 4-контактний роз’єм живлення процесора.

MSI A88XI AC

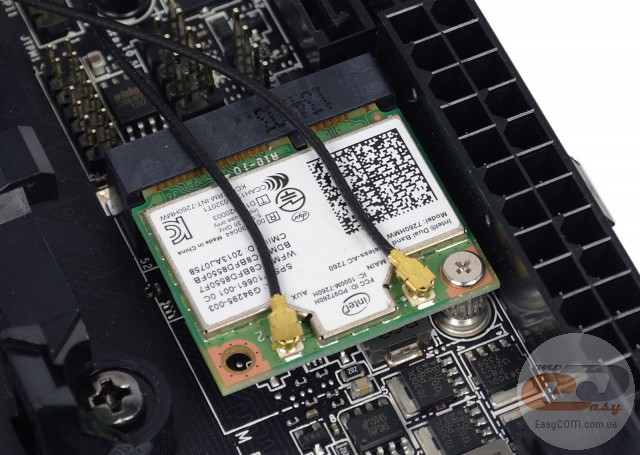

Ключовою перевагою новинки є модуль підтримки бездротових інтерфейсів Wi-Fi і Bluetooth, встановлений у слот mini-PCI Express. Цікаво, що він також здатний забезпечити роботу технології Intel WiDi, однак для цього необхідно використовувати процесор від компанії Intel, що, як ви самі прекрасно розумієте, у цьому випадку неможливо.

MSI A88XI AC

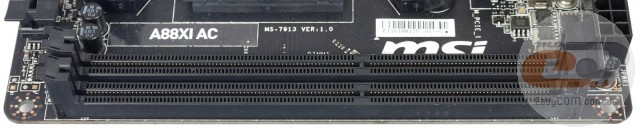

Системна плата MSI A88XI AC оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками тільки з одного боку. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 32 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 16 ГБ у зв'язку з відсутністю в продажі планок ємністю більше 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань перед компактною мультимедійною або навіть ігровою системою.

MSI A88XI AC

MSI A88XI AC

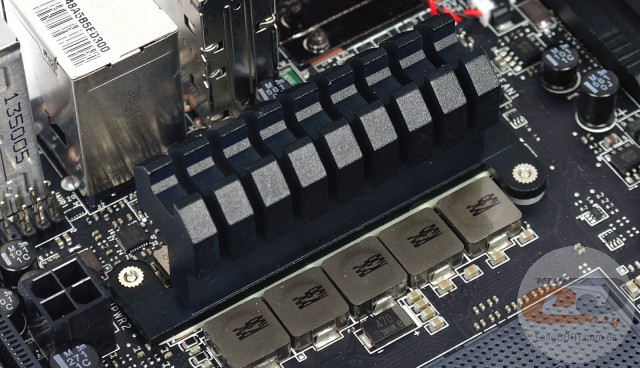

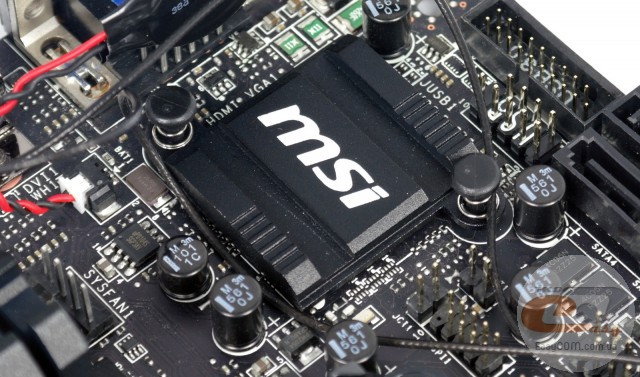

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів. Один із них накриває елементи підсистеми живлення процесора, у той час як другий відповідає за охолодження чіпсету. Як ми вже говорили, перший закріплений за допомогою гвинтів, а другий – із застосуванням пластикових підпружинених кліпс. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор на чіпсеті – 40,5°C;
  • радіатор на елементах підсистеми живлення процесора - 38,4°C.

Отримані результати можна охарактеризувати як хороші, особливо беручи до уваги дуже компактні габарити радіатора охолодження чіпсету.

MSI A88XI AC

MSI A88XI AC

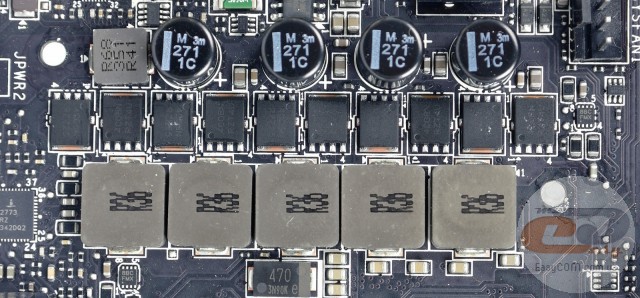

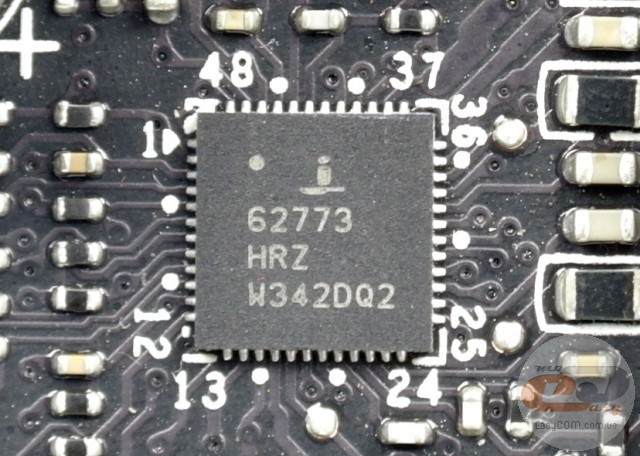

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері Intersil 62773. Елементна база новинки набрана за допомогою високоякісних комплектуючих відповідно до фірмового дизайну Military Class 4, які сертифіковані за військовим стандартом MIL-STD-810G. До її складу ввійшли: твердотільні конденсатори Dark CAP і конденсатори Hi-c CAP. Для подачі необхідної напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

MSI A88XI AC

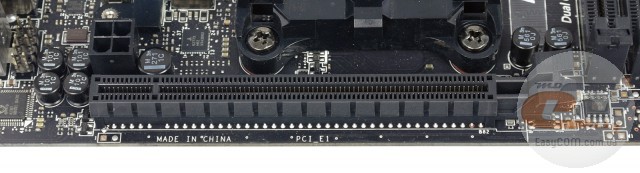

Можливості розширення функціональності материнської плати MSI A88XI AC представлені двома слотами:

  • PCI Express 3.0 x16;
  • mini-PCI Express (для модуля бездротових інтерфейсів).

При бажанні створити на базі новинки компактну ігрову систему з дискретною відеокартою можна скористатися моделлю MSI GeForce GTX 760 GAMING ITX, яка спеціально розроблена для систем формату Mini-ITX.

MSI A88XI AC

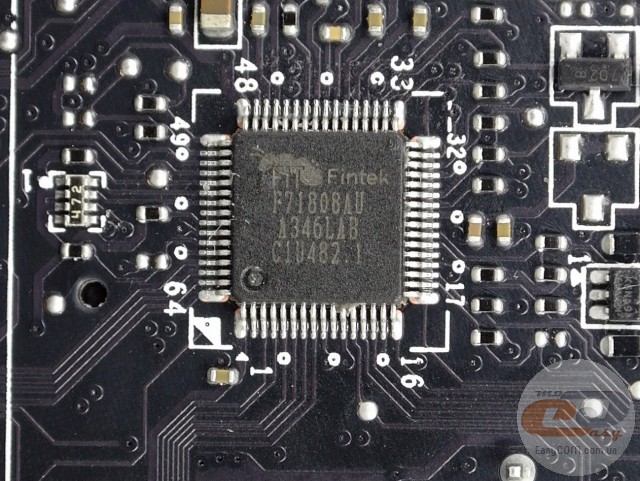

Можливості Multi I/O покладені на мікросхему Fintek F71808AU, яка керує роботою системного вентилятора, портом PS/2, а також забезпечує моніторинг.

MSI A88XI AC

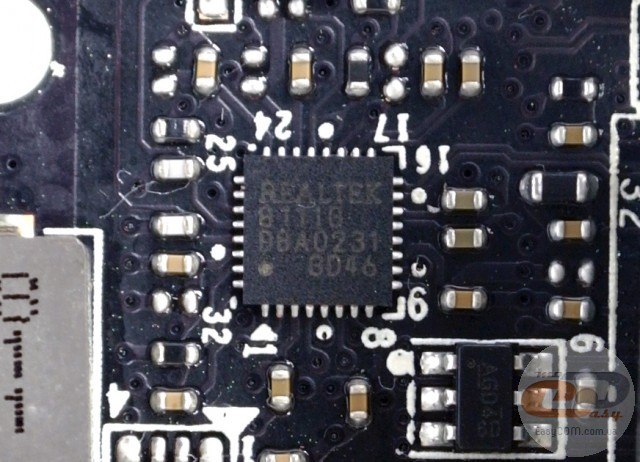

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111G.

MSI A88XI AC

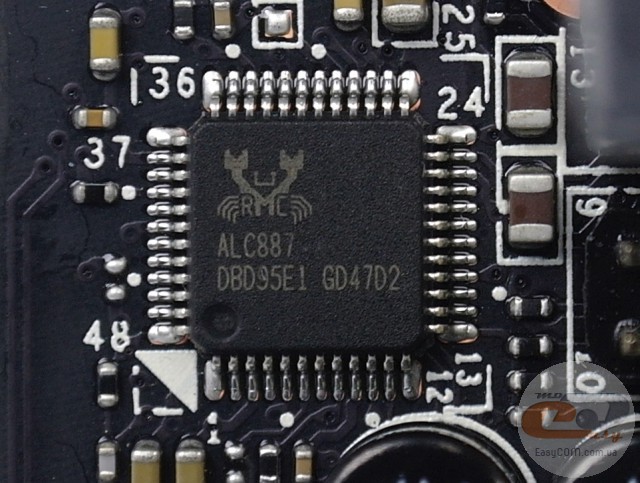

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

MSI A88XI AC

На інтерфейсну панель материнської плати MSI A88XI AC виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 3 x аудіопорти;
  • 2 х роз’єми для підключення антен бездротових інтерфейсів;
  • 1 x PS/2 (клавіатура або миша).

Безсумнівно, головною перевагою даної конфігурації є підтримка двохсмугового модуля Wi-Fi a/b/g/n/ac і Bluetooth 4.0. Внаслідок використання стандарту IEEE 802.11ac і двох робочих діапазонів (2,4 і 5 ГГц), він забезпечує роботу мережі Wi-Fi на швидкості до 867 Мбіт/с.

Додатково відзначимо достатню кількість портів USB і наявність найбільш актуальних відеовиходів, включаючи HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

Що стосується особливостей, то перед купівлею варто пам'ятати тільки про незручне підключення багатоканальної акустики, яка потребуватиме залучення інтерфейсів передньої панелі. В іншому ж інтерфейсна панель MSI A88XI AC заслуговує тільки на відмінну оцінку.
