Огляд і тестування материнської плати MSI A78M-E35

Новинка від компанії MSI, про яку піде мова в даному матеріалі, являє собою досить цікаве поєднання компактної друкованої плати формату microATX, ряду корисних технологій, а також хорошого набору відеовиходів. Даний комплект характеристик дозволяє попередньо оцінити MSI A78M-E35 як досить цікаве рішення для складання недорогої малогабаритної мультимедійної системи.

Як видно з назви новинки, у її основі використовується другий по старшинству набір системної логіки - AMD A78, а виходить, призначена вона для роботи із процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland.

Окремо відзначимо досить корисну особливість тестованої моделі − її доступну вартість. А тепер давайте ближче познайомимося з усіма особливостями нового пристрою.

MSI A78M-E35

Специфікація материнської плати MSI A78M-E35:

Виробник

MSI

Модель

A78M-E35 (rev 6.0)

Чіпсет

AMD A78

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2133* / 1866 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

2 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

1 х PCI

Дискова підсистема

Чіпсет AMD A78 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek 8111G (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

2 / 4 / 5.1 / 7.1-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (1 х 4-контактний і 1 х 3-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

2 х PS/2 (для підключення мишки й клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x роз’єм COM

1 x роз’єм TPM

1 х роз’єм LPT

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

226 х 216 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

MSI A78M-E35

Упаковка материнської плати MSI A78M-E35 виконана зі щільного якісного картону й оформлена переважно в темних, синіх і жовтих відтінках. На лицьовій стороні, крім найменування компанії-виробника й моделі пристрою, міститься логотип фірмової концепції Military Class 4, а також ряд піктограм, які вказують на ключові особливості новинки:

  • Military Class 4 – у конструкції використовуються тільки твердотільні конденсатори Solid CAP зі збільшеним терміном служби (більше десяти років при ігрових навантаженнях) і дроселі Dark Choke з підвищеною стабільністю й енергоефективністю роботи.
  • Military Class Essentials – крім високоякісної елементної бази, концепція Military Class 4 передбачає підвищений ступінь захисту від несприятливих факторів. Це досягається шляхом використання багатошарової друкованої плати спеціальної структури й ряду додаткових компонентів. У результаті зменшується негативний вплив вологи, електростатичних розрядів, високих температур і електромагнітних наведень на внутрішні компоненти.
  • Fast Boot – за допомогою комплектного ПЗ ви зможете суттєво прискорити завантаження операційної системи.

Додатково відзначена наявність трьох відеовиходів, а також слоту розширення PCI Express 3.0.

MSI A78M-E35

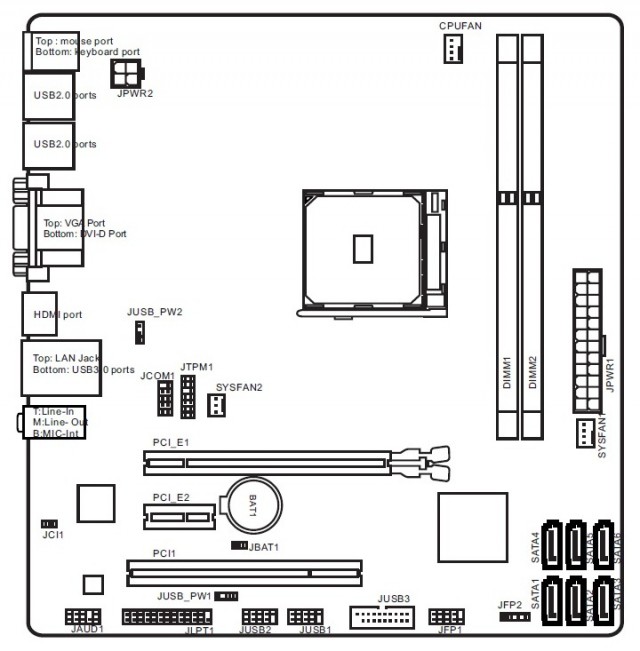

На звороті коробки знаходиться схематичне зображення материнської плати, її короткі технічні характеристики, а також більш докладний опис згаданих вище переваг. Додатково відзначена підтримка відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 4096 х 2160 точок (4K Ultra HD) і функції автоматичного розгону OC Genie 4.

MSI A78M-E35

MSI A78M-E35

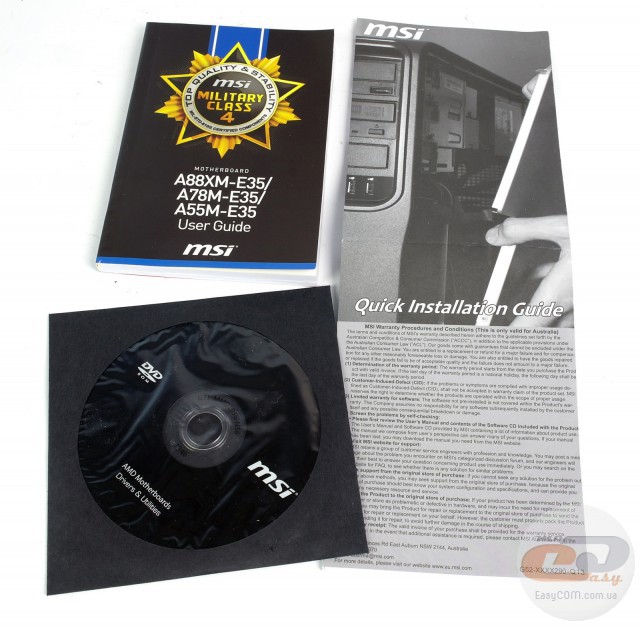

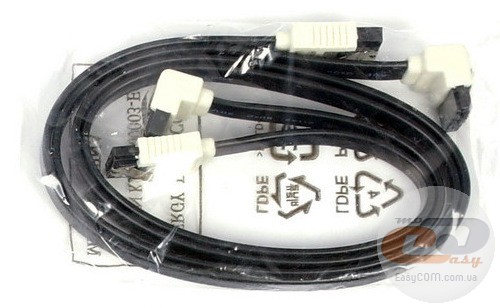

Комплект поставки материнської плати MSI A78M-E35, крім стандартної документації й дисків із драйверами та утилітами, включає до свого складу два шлейфи SATA і заглушку інтерфейсної панелі.

Дизайн і особливості плати

MSI A78M-E35

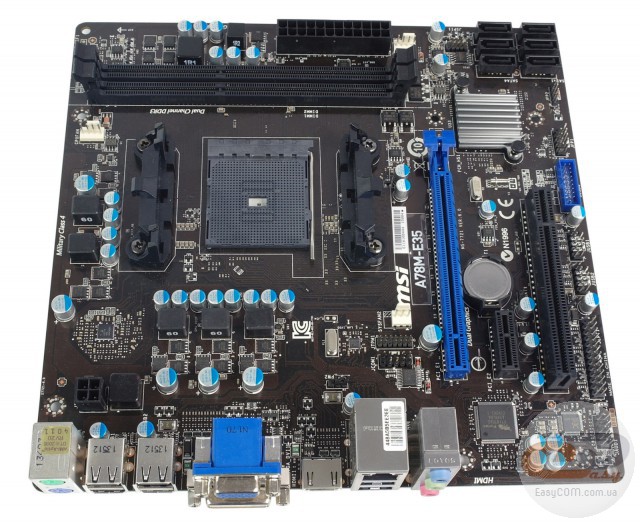

Тестована модель виконана на друкованій платі темно-коричневого кольору формату microATX із габаритами 226 х 216 мм. Вона оформлена в традиційному фірмовому стилі з використанням синіх і чорних кольорів. У цілому варто відзначити досить строгий вигляд новинки.

Що ж стосується компонування набортних елементів, то через відсутність кріпильних отворів на правій стороні плати, перпендикулярне розташування портів SATA 6 Гбіт/с і 24-контактного роз’єму живлення потребуватиме від вас певної обережності при підключенні. Також відзначимо близьке сусідство DIMM-слотів з інтерфейсом PCI Express 3.0, що може завадити вам замінити модулі оперативної пам'яті, не відключаючи відеокарту.

MSI A78M-E35

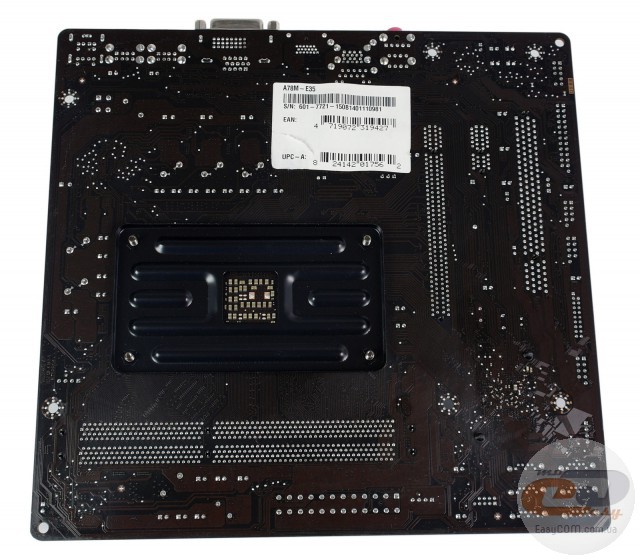

Зворотна сторона новинки примітна хіба що стандартною опорною пластиною процесорного роз’єму, а також пластиковими кліпсами кріплення єдиного радіатора, який відповідає за охолодження чіпсету.

MSI A78M-E35

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, роз’єм LPT, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.0. Усього на платі реалізована підтримка восьми портів USB 2.0 (чотирьох внутрішніх та чотирьох на інтерфейсній панелі), а також чотирьох USB 3.0 (двох внутрішніх та двох зовнішніх). Усі роз’єми функціонують завдяки набору системної логіки.

MSI A78M-E35

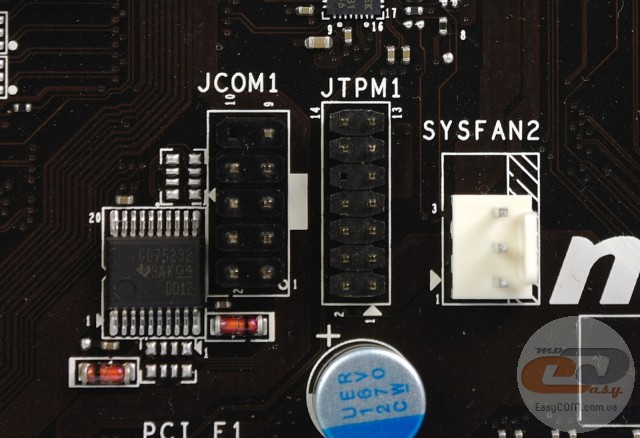

У зв'язку з нестачею вільного місця в нижній частині, колодки COM і TPM розташовані над слотами PCI Express, поряд з одним із конекторів для підключення системних вентиляторів.

MSI A78M-E35

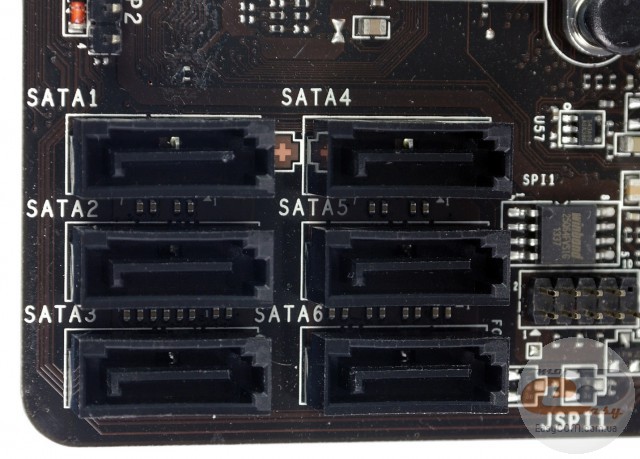

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с. Усі вони функціонують завдяки чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

MSI A78M-E35

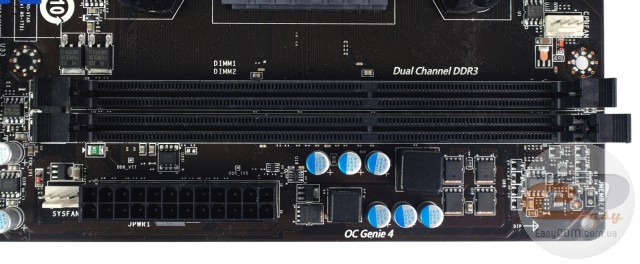

Системна плата MSI A78M-E35 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Підтримуються планки пам'яті, що функціонують на частотах до 1866 МГц у номінальному режимі та до 2133 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 32 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 16 ГБ у зв'язку з відсутністю в продажі модулів ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань перед компактною мультимедійною системою.

MSI A78M-E35

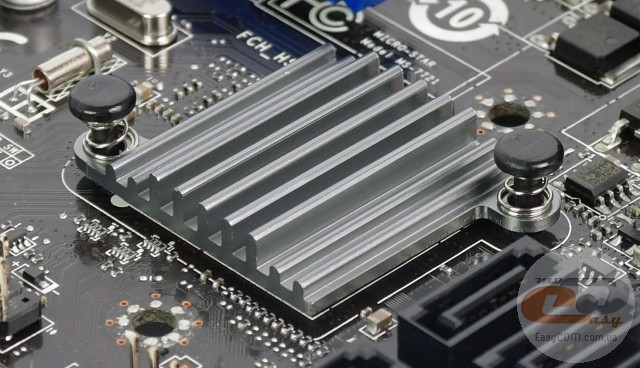

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету AMD A78. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 45,6°C;
  • дроселі підсистеми живлення − 56,3°C;
  • польові транзистори підсистеми живлення – 60,1°C.

Продемонстровані результати говорять нам про те, що перегріванню ключових компонентів нічого не загрожує, оскільки до критичних температур усе ще є запас.

MSI A78M-E35

MSI A78M-E35

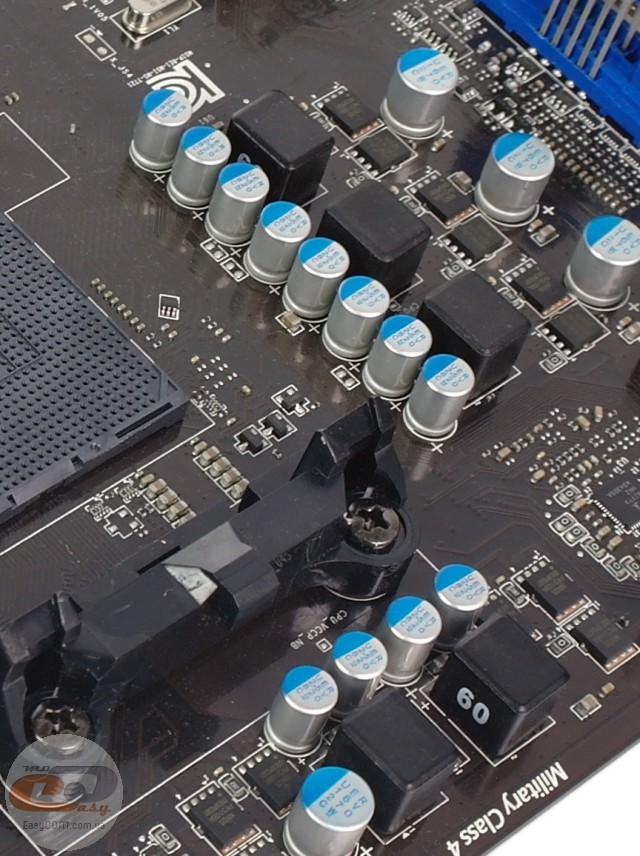

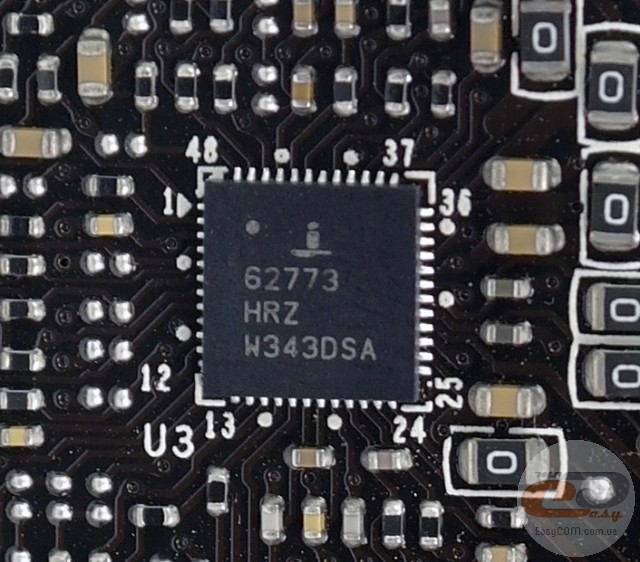

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері Intersil 62773. Елементна база новинки набрана за допомогою високоякісних комплектуючих відповідно до фірмового дизайну Military Class 4, які сертифіковані за військовим стандартом MIL-STD-810G. До її складу ввійшли твердотільні конденсатори Solid CAP і дроселі Dark Choke. Для подачі необхідної напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

MSI A78M-E35

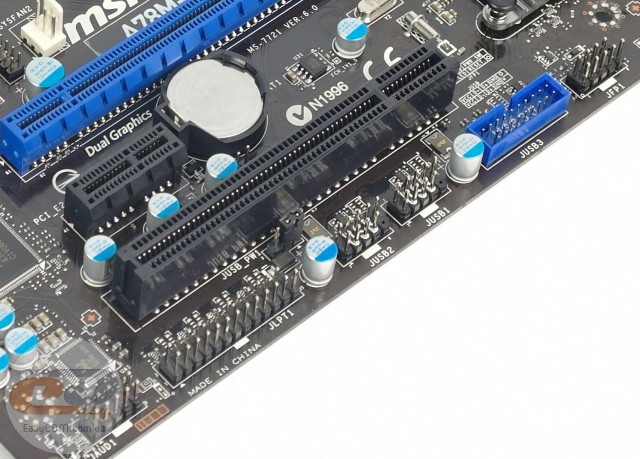

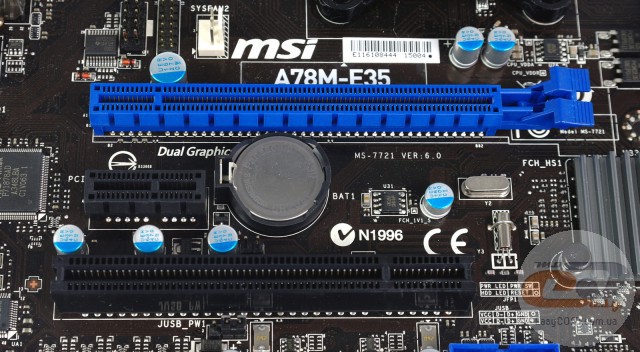

Для розширення функціональності материнської плати MSI A78M-E35 у розпорядженні в користувача є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI.

Як бачимо, присутня можливість встановлення тільки однієї відеокарти, яка може працювати в режимі AMD Dual Graphics з інтегрованим у процесор графічним ядром. Окремо відзначимо, що у випадку монтажу відеокарти із двослотовою системою охолодження, в вас залишиться у вільному доступі тільки один слот PCI, що накладає обмеження на можливості підключення інших плат розширення. З іншого боку, якщо розглядати винятково сценарій складання компактної мультимедійної системи лише з інтегрованою графікою, то подібної  ситуації не виникне взагалі.

MSI A78M-E35

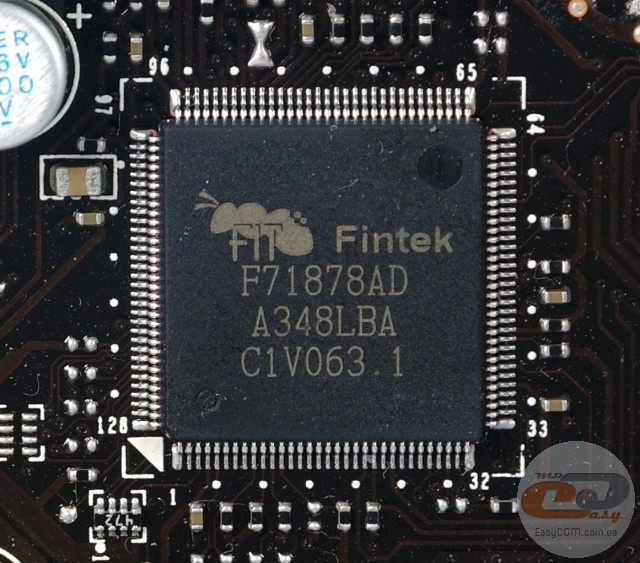

Можливості Multi I/O забезпечені мікросхемою Fintek F71878AD, яка керує роботою системного вентилятора, портами COM, LPT і PS/2, а також забезпечує моніторинг.

MSI A78M-E35

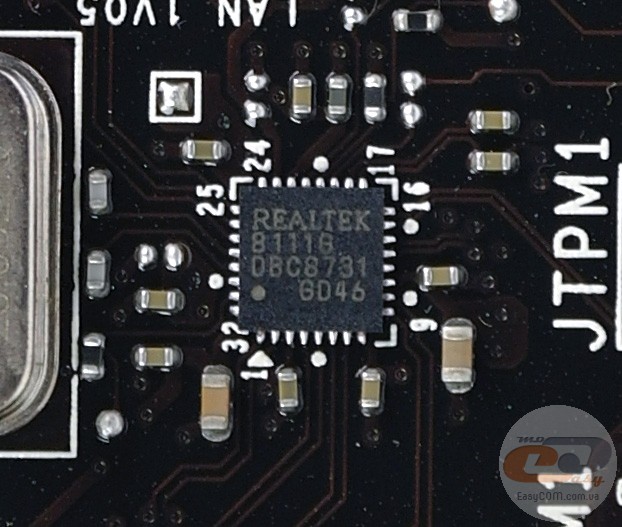

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111G.

MSI A78M-E35

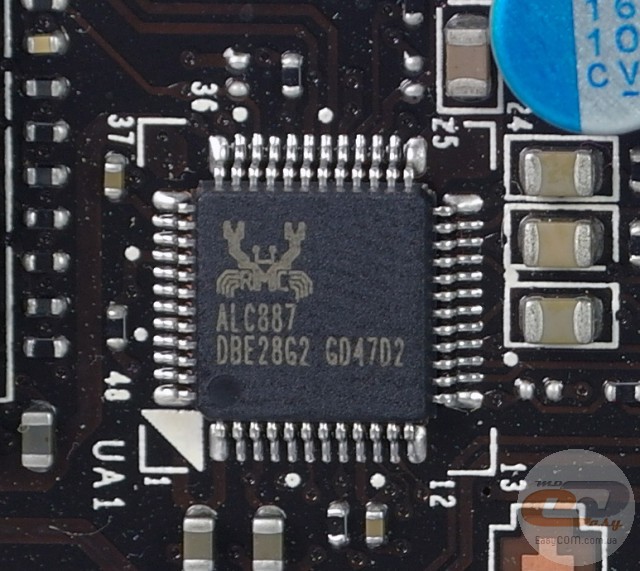

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

MSI A78M-E35

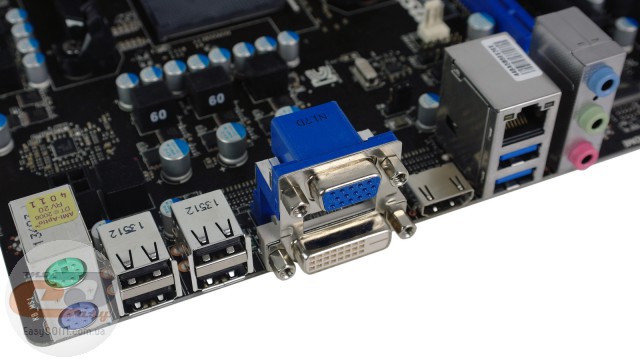

На інтерфейсну панель материнської плати MSI A78M-E35 виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 3 x аудіопорти;
  • 2 x PS/2 (клавіатура та миша).

Відзначимо достатню кількість портів USB і наявність найбільш актуальних відеовиходів, включаючи HDMI з можливістю виведення зображення в роздільній здатності 4096 х 2160 точок (4K Ultra HD).

Що стосується особливостей, то перед купівлею варто пам'ятати тільки про незручне підключення багатоканальної акустики. В іншому ж інтерфейсна панель новинки цілком вдалася.

MSI A78M-E35

Материнська плата MSI A78M-E35 оснащена трьома роз’ємами для підключення вентиляторів: один 4-контактний служить для живлення вентилятора системи охолодження процесора, а два інші ( 3-контактний і 4-контактний) призначені для підключення системних вентиляторів.

UEFI BIOS

MSI A78M-E35

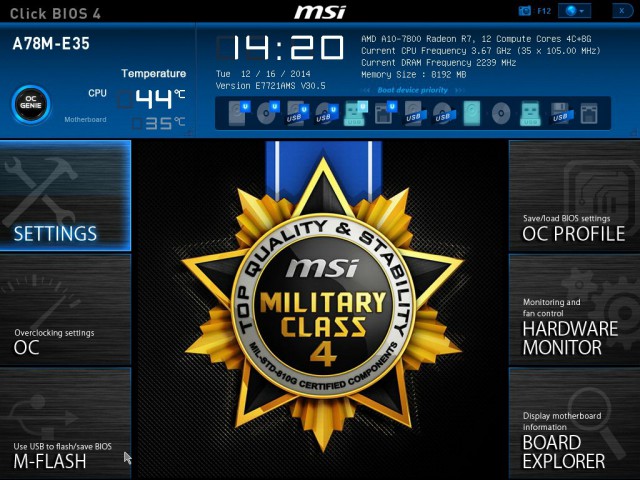

У тестованій моделі використовується фірмовий попередній завантажувач ClickBIOS 4, оснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування.

MSI A78M-E35

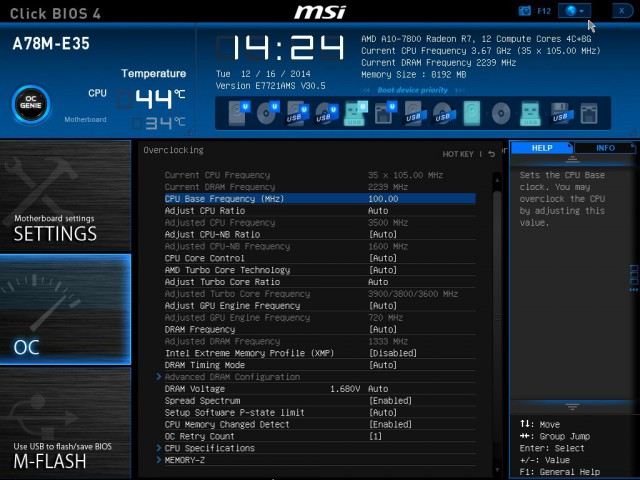

Опції, необхідні для тонкого налаштування системи, згруповані в розділі «OC».

MSI A78M-E35

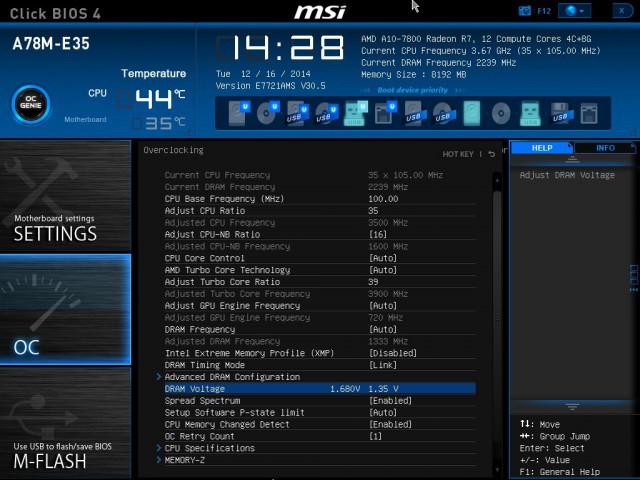

При необхідності в даному розділі можна одержати доступ до регулювання напруги на модулях оперативної пам'яті.

MSI A78M-E35

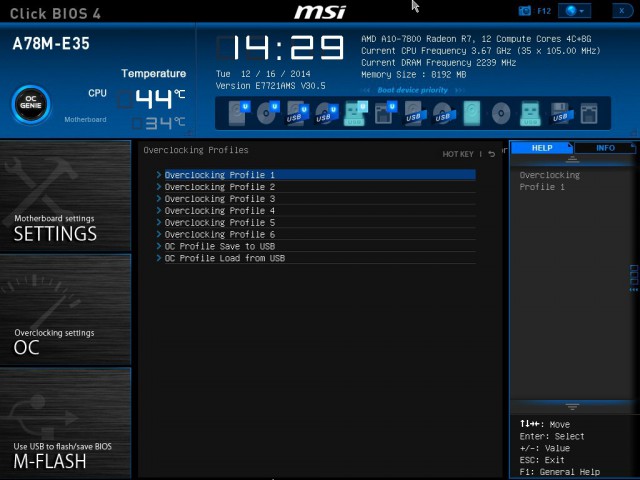

Як бачимо, підтримується збереження користувацьких налаштувань BIOS у шести різних профілях, а також присутня можливість завантаження необхідного профілю з USB-накопичувача.

MSI A78M-E35

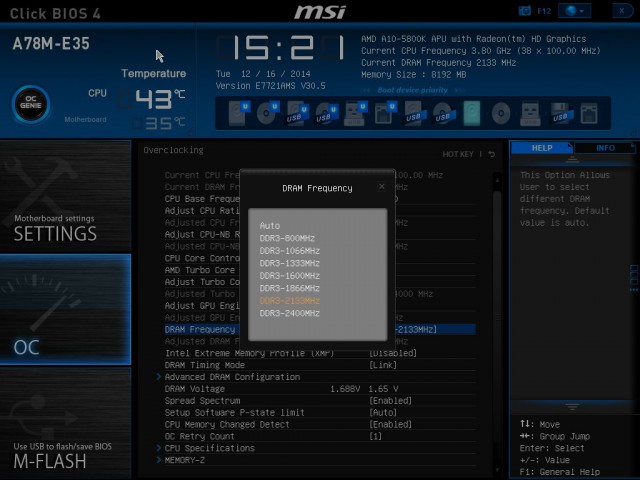

Частота оперативної пам'яті може бути змінена в межах від 800 до 2400 МГц.

MSI A78M-E35

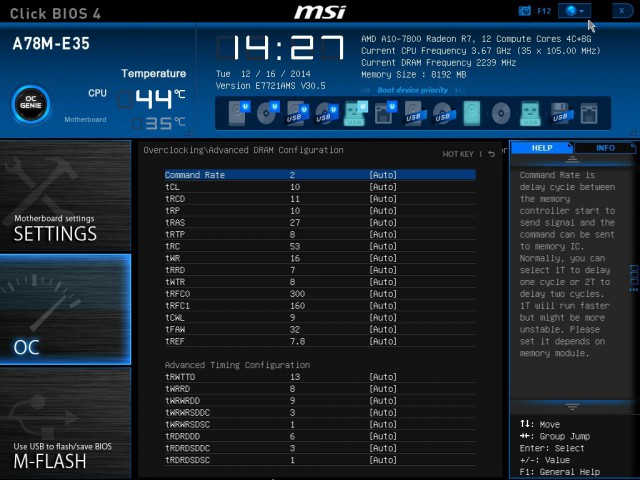

А при необхідності можна одержати доступ до регулювань затримок пам'яті.

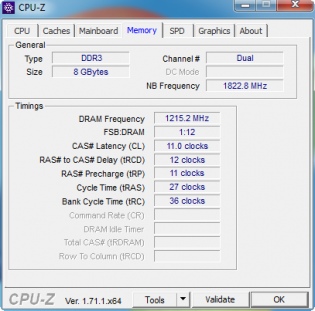

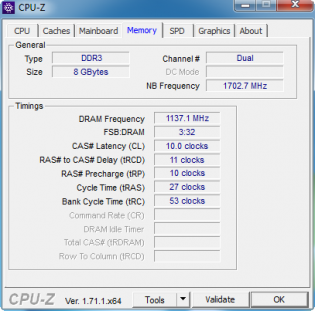

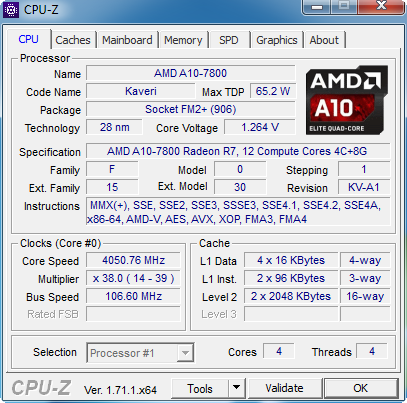

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота опорної шини

CPU Base Frequency (MHz)

100,00 – 105,00

1

Процесорний множник

Adjust CPU Ratio

8 – MAX

1

Турбо-множник процесора

Adjust Turbo Core Ratio

8 – MAX

1

Частота оперативної пам'яті

DRAM Frequency

800 – 2400



Таймінги оперативної пам'яті

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE



Напруга на модулях оперативної пам'яті

DRAM Voltage

1,35 – 1,65



MSI A78M-E35

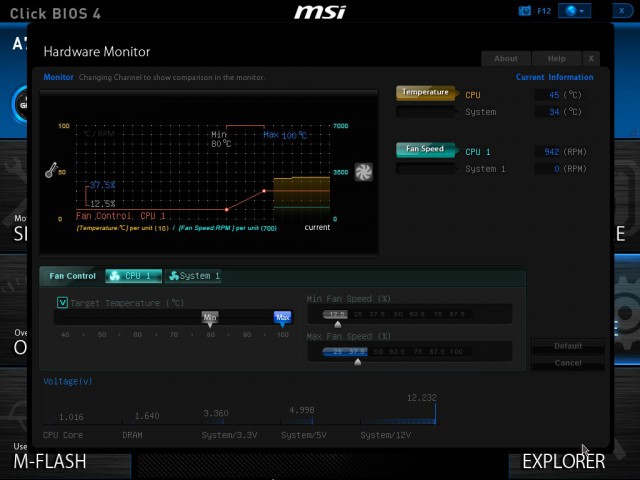

У розділі «Hardware Monitor» відкривається доступ до спостереження за температурою системи й процесора, а також за швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей вертушок.

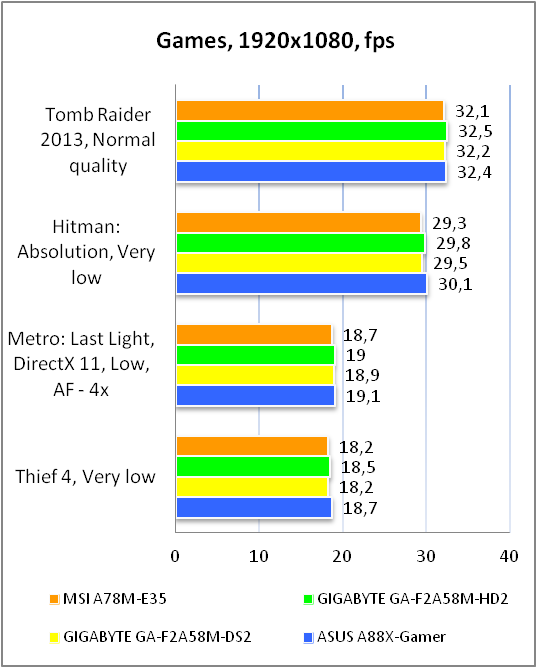

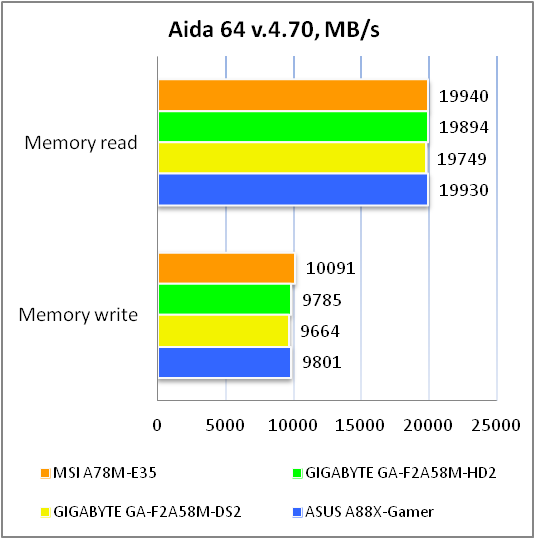

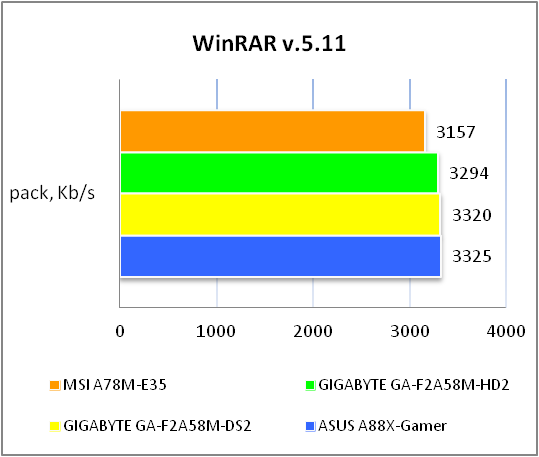

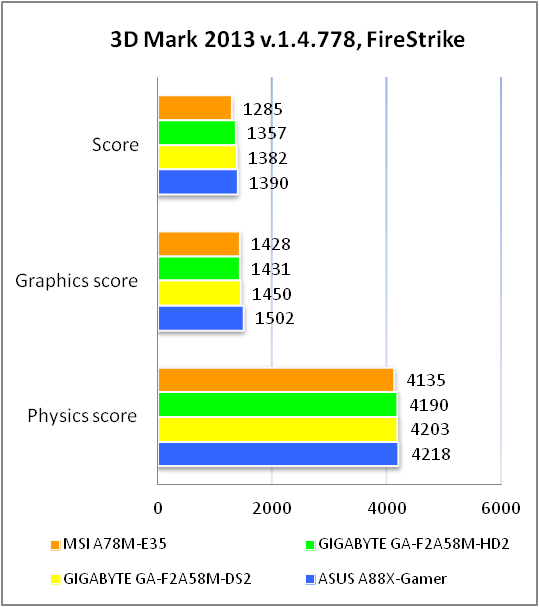

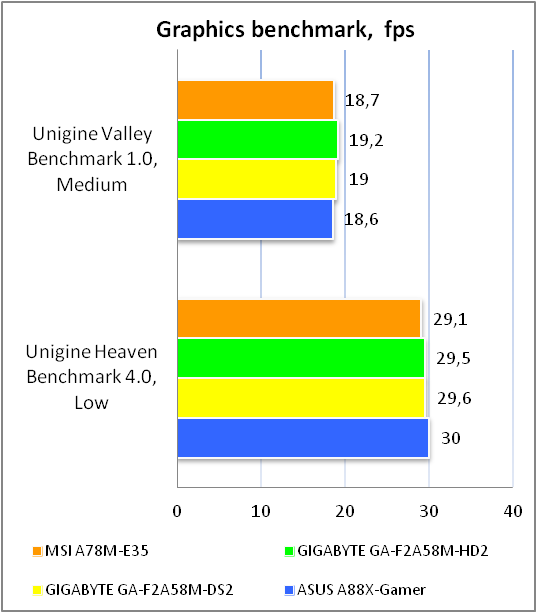

Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті й на лініях живлення +12В, +5В і +3,3В. Окремо варто відзначити можливість зняття скріншотів у BIOS.
