Огляд материнської плати MSI 790GX-G65

Материнська плата MSI 790GX-G65, що потрапила до нас на тестування цього разу і є досить функціональним, але більш доступним рішенням, ніж «топова» 790FX-GD70, заснована на чіпсеті AMD 790GX, відмінною рисою якого є досить продуктивне вбудоване графічне ядро Radeon HD 3300. Напевно через вбудований відеочіпсет має небагато менше ліній PCI Express і повноцінно може підтримувати тільки один слот PCI Express x16, а у випадку використання технології ATI CrossFireХ ділить лінії між слотами навпіл. Але це не велика втрата, тому що підтримувана шина PCI Express 2.0 має вдвічі більшу пропускну здатність у порівнянні з попередньою версією. Ще однією особливістю цієї материнської плати є передустановлена пам'ять Side-Port DDR3-1333 об'ємом 128 МБ, виділена для використання інтегрованим відеоконтролером, що, згідно запевнянням виробника, дозволяє збільшити продуктивність вбудованого прискорювача при обробці 3D-графіки на 15%. Але будемо послідовні та розповімо про все по черзі.

MSI 790GX-G65

Специфікація материнської плати MSI 790GX-G65:

Виробник

MSI

Модель

790GX-G65

Чіпсет

AMD 790GX і SB750

Процесорний роз’єм

Socket AM3

Підтримувані процесори

Phenom II та AMD Athlon II для Socket AM3

Системна шина

HyperTransport 3.0 підтримуюча 5200/2000 МТ/с

Використовувана пам'ять

DDR3 800/1066/1333/1600* (OC) з напругою живлення 1,5В

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Вбудована відеокарта

Radeon HD 3300 (Підтримка DirectХ 10 та OpenGL 2.1; DVI, VGA, HDMI)
Передустановлена пам'ять (Side-Port): 128 МБ DDR3

Слоти розширення

2 x PCI Express 2.0 x16
2 x PCI Express x1
2 x PCI

Multi-GPU

ATI CrossFireХ, Hybrid CrossFireХ

Дискова підсистема

Південний міст AMD SB750 підтримує:
5 x SATA 3.0 Гб/с підтримкою SATA RAID 0, 1, 5, 10
1 х e-SATA 3.0 Гб/с
1 x IDE UltraDMA 133/100/66 для підключення 2 РАТА пристрої

LAN

Мережний LAN-контролер Realtek PCI-E GbLAN 8111DL

Звукова підсистема

8-канальний аудіо Realtek ALC889
- Повноцінна підтримка звуку Blu-Ray Audio
- Сумісно зі специфікацією Azalia 1.0

IEEE1394 / FireWire

VIA VT6315N, два порти

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складає з алюмінієвих радіаторів і теплової трубки

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

- 1 x PS/2 клавіатури
- 1 x 6-в-1 роз’єм аудіо
- 6 x портів USB 2.0
- 1 x RJ45 LAN роз’єм
- 1 x оптичний SPDIF-out порт
- 1 x порт eSATA
- 1 x порт DVI
- 1 x D-SUB
- 1 x порт HDMI
- 1 x порт IEEE1394

Внутрішні порти I/O

- CD-in коннектор
- 1 x audio роз’єм
- 1 x IDE
- Роз’єм датчика відкриття корпусу
- 6 x USB 2.0/1.1
- 1 х COM
- 1 x коннектор SPDIF-Out
- 1 x коннектор IEEE1394
- Роз’єм системної панелі

BIOS

AMI BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

- APS - Active Phase Switching;
- MSI Live Update Online;
- User Friendly;
- M-Flash;
- EZ OC Switch;
- MSI MAX FSB.

Комплектація

Керівництво користувача;
4 x SATA-кабелі;
2 х перехідник живлення SATA;
1 x UltraDMA 133/100/66 кабель;
1 х місток SLI;
набір M-Connectors;
планка задньої панелі;
диски з драйверами і утилітами.

Форм-фактор Розміри, мм

ATX
304 x 245

Сайт виробника

http://ua.msi.com/

Відновлення BIOS і нові драйвери можна скачати зі сторінки підтримки.

Все цены на MSI 790GX-G65

MSI 790GX-G65

Упаковка материнської плати MSI 790GX-G65 дуже сильно нагадує упаковку розглянутої нами раніше «топової» материнської плати виробництва цієї ж компанії 790FX-GD70. Той же «вогненний» малюнок ліворуч і піктограми праворуч. Єдиною відмінністю є трохи інша назва плати та відсутність піктограми технології DrMOS. Можливо, однаковими упаковками «масових» і «топових» моделей компанія MSI хоче показати, що вона приділяє максимум уваги всім своїм продуктам, не беручи до уваги їх «просунення».

MSI 790GX-G65

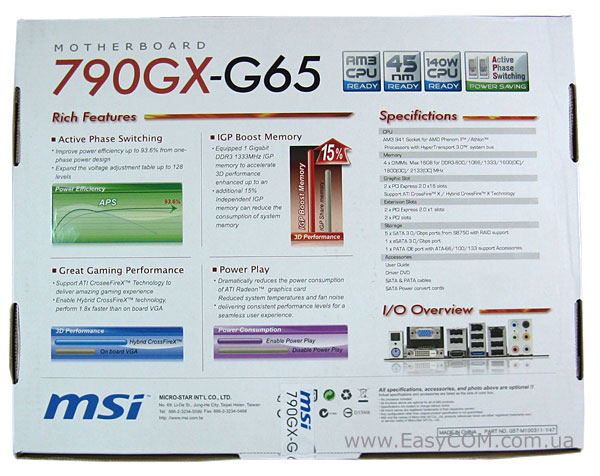

На звороті коробки, як зазвичай, є найцікавіші технології, застосовані при виробництві плати. Цього разу маркетологи наголошують на використанні відомої нам вже технології APS (докладніше в огляді MSI P45D3 Platinum), передустановленої на платі мікросхемі пам'яті об'ємом 128 МБ для потреб вбудованого відеоконтролера та можливості об'єднання декількох відеоадаптерів виробництва компанії ATI за технологіями CrossFireХ чи Hybrid CrossFireХ. Також на звороті коробки найшлося місце для специфікації материнської плати та фотографії панелі портів вводу-виводу.

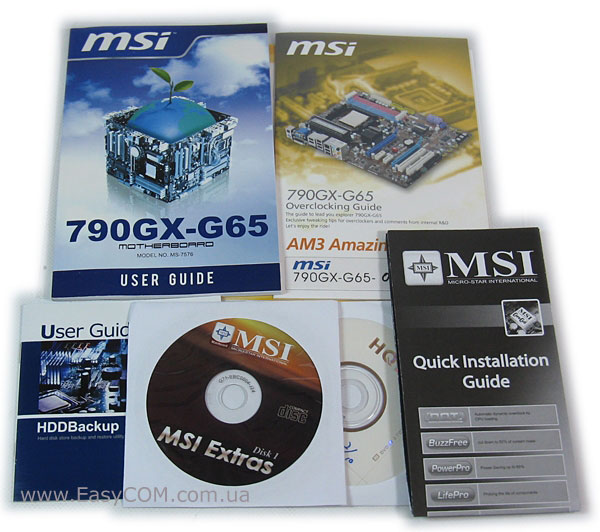

По кількості інструкцій материнська плата MSI 790GX-G65 всього лише на одну поступається «топовій» моделі. І, що ще більше здивувало, в комплекті знаходиться інструкція з розгону системи для початківців оверклокерів, також і диск з програмою HDD Backup.

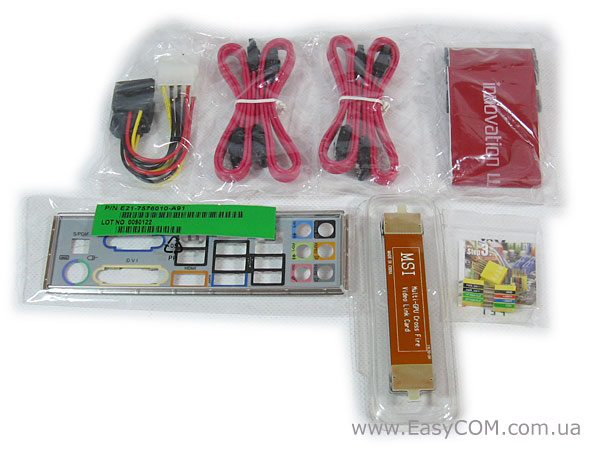

Також в комплекті з материнською платою MSI 790GX-G65 ви знайдете:

  • чотири SATA-кабелі;
  • два перехідника живлення для SATA-пристроїв;
  • кабель UltraDMA 133/100/66;
  • набір M-connectors;
  • місток CrossFire для об'єднання двох відеокарт в одну відеосистему;
  • заглушку портів задньої панелі з додатковим кольоровим маркуванням роз’ємів.

Скромно, без надлишків та приємних доповнень, але і плата позиціюється як цілком доступне рішення, тому комплект поставки і не сильно великий, хоча шлейф FDD могли б і покласти, як би «в подарунок», адже при установці системи на RAID-масив, цей носій все ще може знадобитися.

MSI 790GX-G65

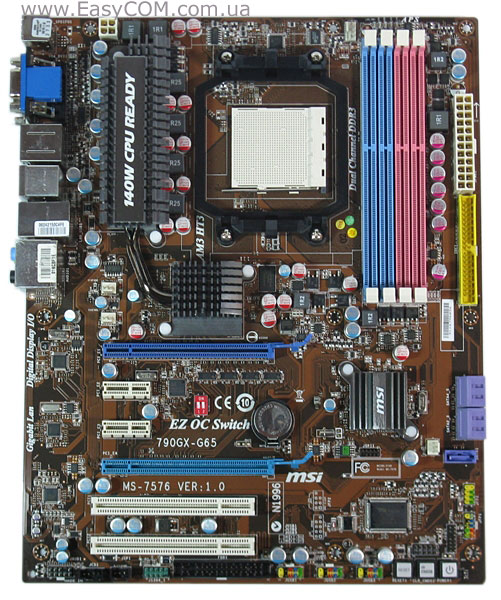

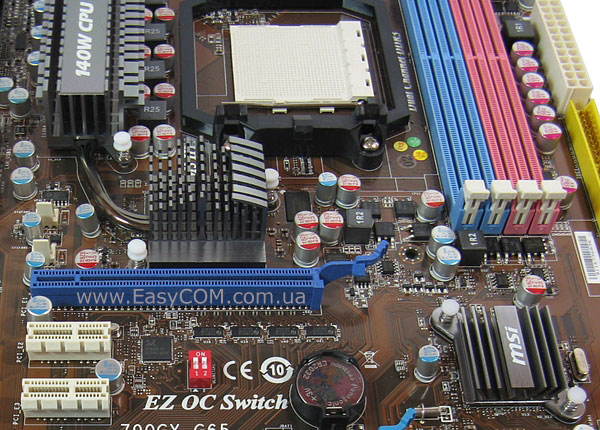

Компонування плати дорікань не викликає, все виконано якісно та добротно. Всі роз’єми зміщені до країв плати та проблем з ергономічним укладанням кабелів і шлейфів не повинно виникнути. Для встановлення оперативної пам'яті стандарту DDR3 на платі реалізовані чотири роз’єми DIMM, що дозволяє встановити максимум 16 ГБ ОЗП. Роз’єми для установки плат розширення розташовані дуже продумано і ідуть у такому порядку: PCI Express x16, два PCI Express x1, другий PCI Express x16 і два роз’єми PCI. Таке розташування дозволяє при встановленні двох «товстих» відеокарт у режимі CrossFireХ мати по одному роз’єму PCI і PCI Express x1 під плати розширення. Праворуч роз’ємів PCI Express x1 розташувався двосекційний DIP-перемикач функції EZ OC Switch, що дозволяє збільшити частоту шини FSB на 10%, 15% або 20%. Дуже зручно для невеликого розгону системи.

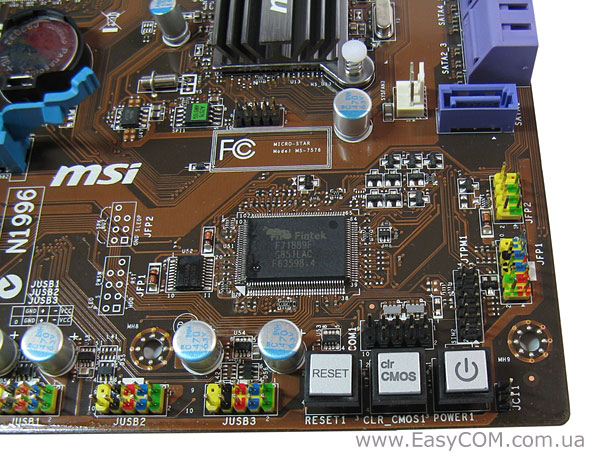

Унизу плати, праворуч, розпаяні кнопки включення, перезавантаження та скидання налаштувань BIOS, що дуже полегшує життя при розгоні та раніше було ознакою тільки найбільш дорогих продуктів класу Hi-End.

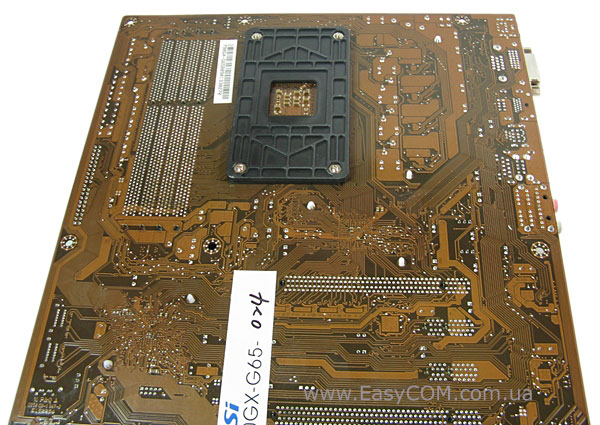

На звороті материнської плати під процесорним роз’ємом встановлена пластмасова пластина з ребрами жорсткості, що оберігає плату від згинання в цьому місці процесорним кулером зайво тугою засувкою.

Ну і як завжди, продовжуємо пошук недоліків компонування плати при встановленні довгих відеокартах з двослотовою системою охолодження. Як можна помітити, засувки слотів оперативної пам'яті не блокуються і це добре. На питання: «А які недоліки?», - можна впевнено сказати - недоліків компонування не виявлено. Маленька незручність може викликати підключення до SATA-роз’ємів при зібрані у корпусі системи, але назвати це недоліком не можна, тим більше, що таке розташування роз’ємів, можна сказати, «норма» для всіх материнських плат.

Система охолодження складається з алюмінієвих радіаторів і теплової трубки. Радіатор на північному мосту відносно невеликий та з'єднаний тепловою трубкою з досить масивним радіатором на силових елементах стабілізатора живлення процесора. При тестуванні вони добре справлялися зі своїм завданням і були дещо теплими, чого не можна сказати про окремий маленький низькопрофільний радіатор на південному мосту - його температура була вище середньої. Тут явно не вистачає теплової трубки для об'єднання системи охолодження «в одне ціле». Ну і ще один недолік, властивий багатьом рішенням - кріплення радіаторів за допомогою ненадійних пластмасових кліпс.

Стабілізатор живлення ядра процесора та вбудованого в нього північного мосту побудований по формулі 3+1 фаз на основі ШІМ-контроллера L6740L виробництва STMicroelectronics. Живлення модулів пам'яті та мікросхем системної логіки здійснюється за допомогою простих однофазних стабілізаторів. Скромно звичайно, але ці схеми прекрасно справляються зі своїм завданням, і це головне. Основним недоліком у системі живлення є використання чотирьохконтактного роз’єму ATX12V, що може викликати перегрів ліній живлення при використанні потужних процесорів і під час розгону.

Дискова підсистема реалізована силами одного південного мосту AMD SB750. Він підтримує роботу шести портів SATA, з яких п'ять розведені на платі та підтримують роботу RAID 0, 1, 5 і 10, а один використовується під e-SATA і виведений на задню інтерфейсну панель, а також канал IDE Ultra DMA 66/100/133 для підключення двох PATA-пристроїв. Для підтримки периферії є 12 портів USB, з яких одна половина виведена на задню панель, а друга половина розведена на платі.

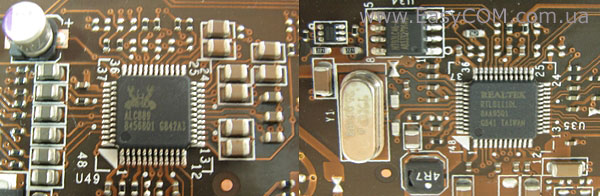

В основу інтегрованої звукової підсистеми ліг HD-кодек 8-канального звуку Realtek ALC889, він сумісний зі специфікацією Azalia 1.0 і має повноцінну підтримку звуку Blu-Ray Audio. Підтримка Ethernet-з'єднань здійснюється гігабітним LAN-контролером Realtek 8111DL, що забезпечує швидкість з'єднання до 1000 Мбіт/с.

Системний монітор і контролер FDD обслуговуються спеціалізованим мікроконтролером F71889F виробництва компанії FINTEK. Популярна оверклокерська утиліта «AMD OverDrive» «знає» цей контролер, що дає нам ще один спосіб розгону материнської плати і спостереження за станом системи. Послідовний високошвидкісний інтерфейс IEEE 1394a виконаний на контролері VIA VT6315N і має два порти, один з яких виведений на задню панель, а другий розведений на платі.

MSI 790GX-G65

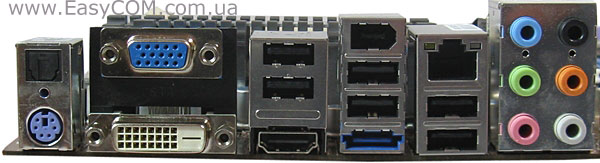

Інтерфейсна панель материнської плати MSI 790GX-G65 має наступні порти вводу-виводу:

  • роз’єм PS/2 для підключення клавіатури;
  • оптичний вихід S\PDIF;
  • відеовиходи D-SUB, DVI і HDMI;
  • шість роз’ємів USB;
  • роз’єм e-SATA;
  • роз’єм IEEE 1394a;
  • роз’єм RJ45 для LAN-з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

Досить непогане компонування інтерфейсної панелі, особливо приємна наявність всіх трьох відеовиходів.

BIOS

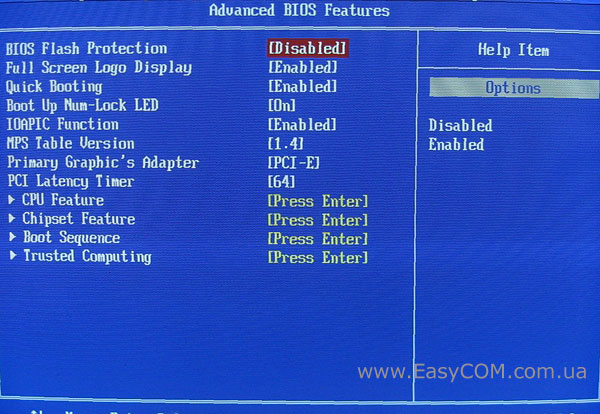

BIOS материнської плати MSI 790GX-G65 заснований на коді компанії AMI. В меню «Advanced BIOS Features» можна відключити заставку при проходженні POST, включити або відключити деякі процесорні функції та технології, а також вибрати порядок завантаження.

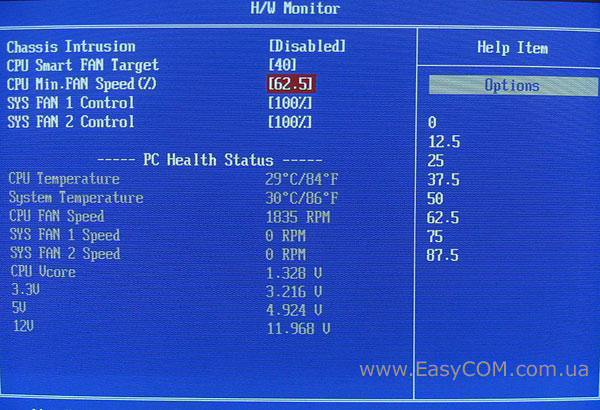

Системний монітор надає доступ до керування вентилятором процесорного кулера та двома корпусними вентиляторами, показує поточну швидкість їх обертання, а також температури процесора і материнської плати та напруги на ядрі процесора і лініях живлення 3,3В, 5В і 12В.

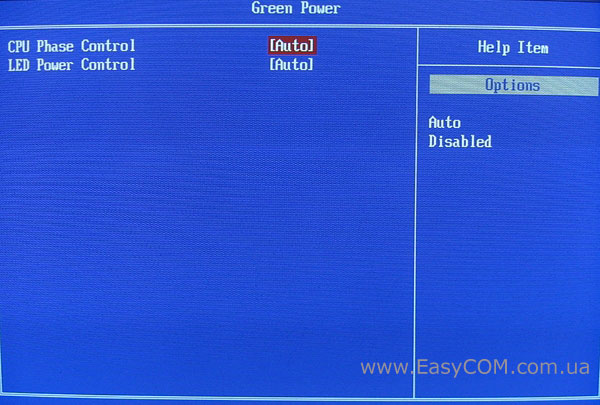

Меню «Green Power» надає доступ до керування технологією енергозбереження, але невеликий монітор, що показує поточне споживання струму ЦП, тут відсутній.

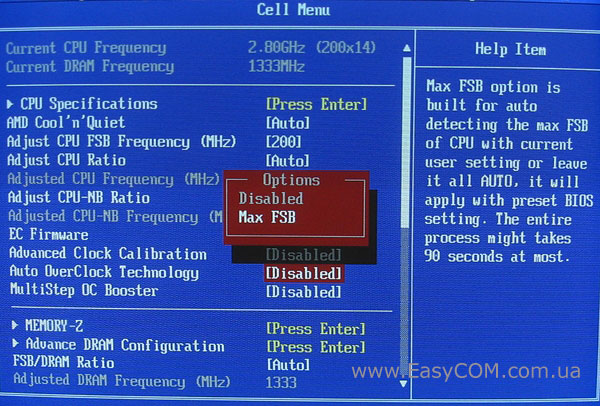

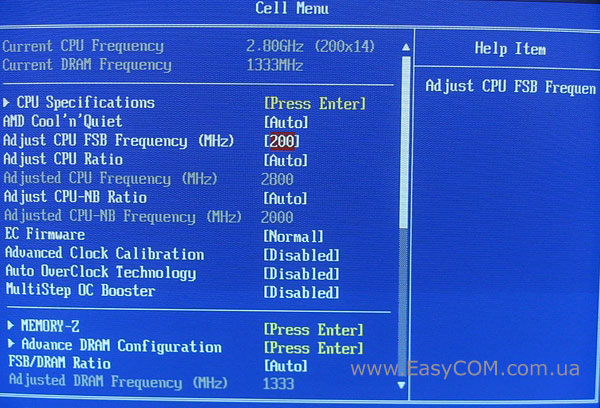

Розділ «Cell Menu» самий великий, у ньому зібрані всі налаштування, що впливають на продуктивність системи, тому, для більшої наочності, всі параметры, що налаштовуються, зведемо в загальну таблицю нижче, а поки більш детально зупинимося на деяких цікавих моментах.

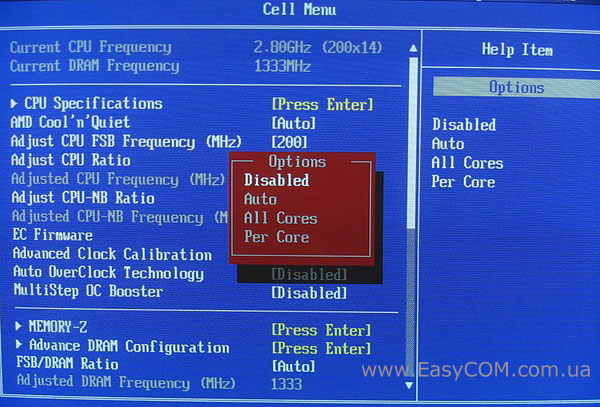

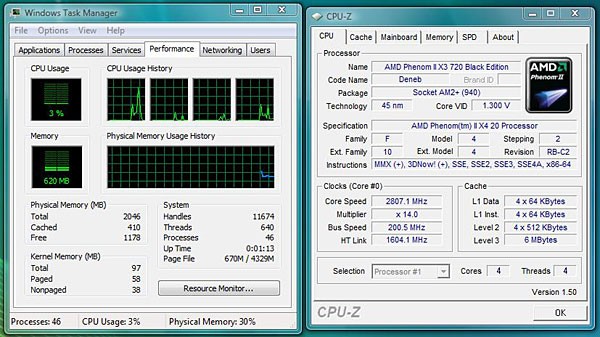

Одним з таких моментів є розблокування відключених ядер у нових процесорах AMD. Для розблокування відключених ядер необхідно в налаштуванні «EC Firmware» вибрати опцію «Special», а в налаштуванні «Advanced Clock Calibration» опцію «All Cores».

З розблокованим четвертим ядром наш процесор AMD Phenom II X3 720 Black Edition працював стабільно і без помилок.

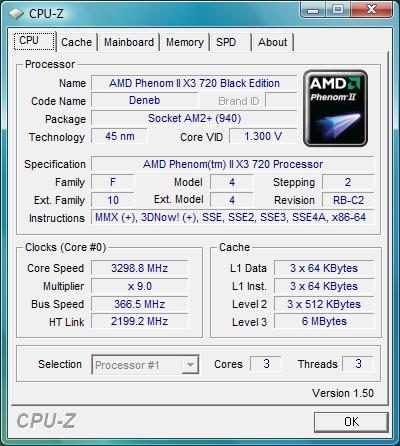

Автоматичний розгін системи можна зробити, якщо скористатися опцією «Max FSB», що дозволяє материнській платі самостійно визначити максимально можливу для неї частоту, при цьому система понизить множник процесора, частоту шини Hyper Transport і пам'яті.

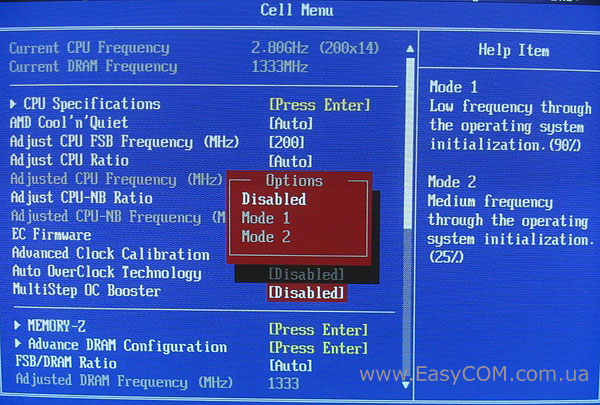

При виникненні проблем із завантаженням розігнаної системи можливо за допомогою функції «MultiStep OC Booster» зменшити на 25% або 90 % розгін на час завантаження ОС, тому що часто буває, що сильно розігнана система «висне» ще при завантаженні та зробити рекордні скріншоти не виходить.

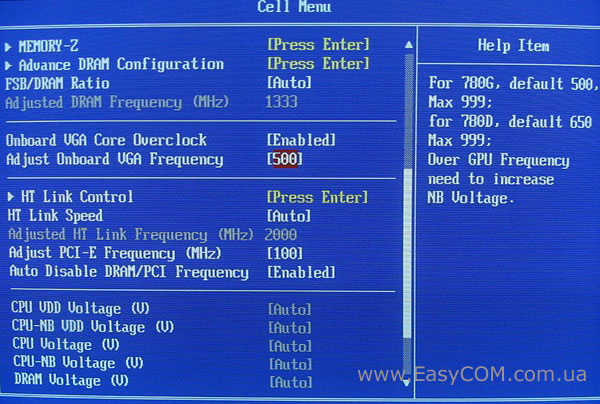

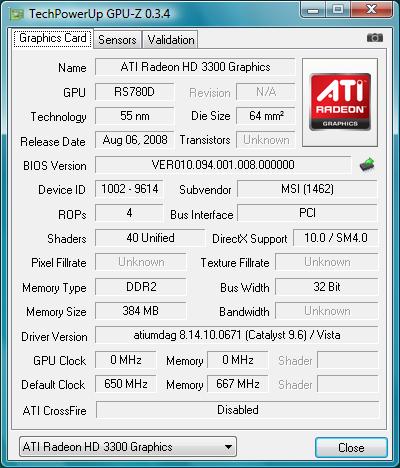

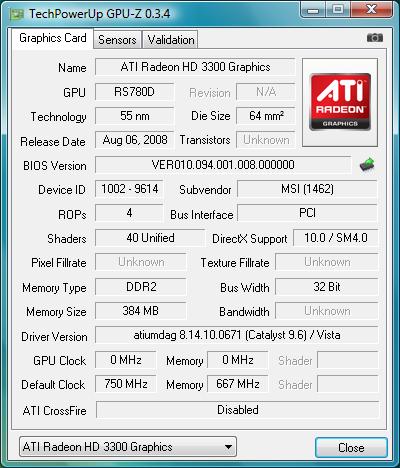

Вбудований відеоконтролер при бажанні можна розігнати. Для цього досить просто дозволити розгін вбудованого графічного ядра в вибрати бажану частоту. Праворуч система послужливо підказує значення частоти за замовчуванням, що досить сильно полегшує життя користувачу.

З іншими параметрами пропонуємо ознайомитися за допомогою таблиці.

Параметр

Назва меню

Діапазон

Крок

Частота FSB

Adjust CPU FSB Frequency

200-600 МГц

1 МГц

Множник процесора

Adjust CPU Ratio

4-32,5

0,5

Множник контролера пам'яті

Adjust CPU-NB Ratio

4-20

1

Налаштування таймінгів пам'яті

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Множник пам'яті

FSB/DRAM Ratio

2; 2,66; 3,33; 4; Auto



Частота убудованого графічного ядра

Adjust Onboard VGA Frequency

500-999 МГц

1 МГц

Множник шини HT

Adjusted HT Link Frequency

1-13

1

Частота шини PCI Express

Adjust PCI Express Frequency

100 – 150 МГц

1 МГц

Напруга живлення процесора

CPU Voltage

0,984 – 2,01 В

0,001 В

Напруга живлення контролера пам'яті

CPU-NB Voltage

0,95 – 2,071 В

0,001 В

Напруга живлення пам'яті

DRAM Voltage

1,5 - 2,42 В

0,05 В

Напруга живлення північного моста

NB Voltage

0,923 - 1,352 В

0,003 В

Напруга живлення південного моста

SB Voltage

0,988 - 1,374 В

0,003 В

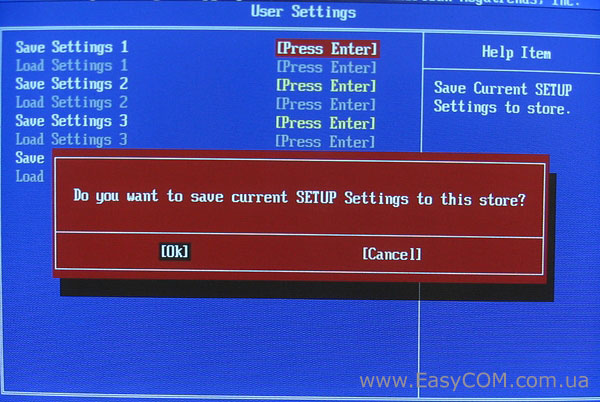

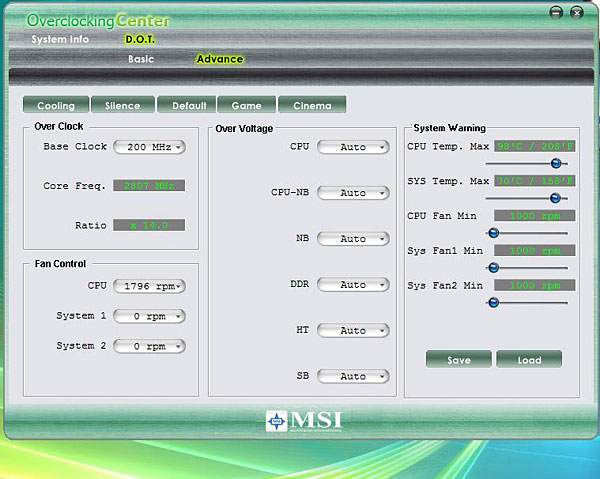

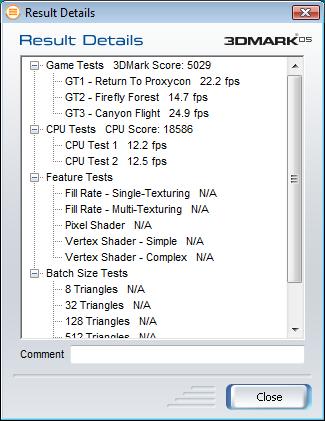

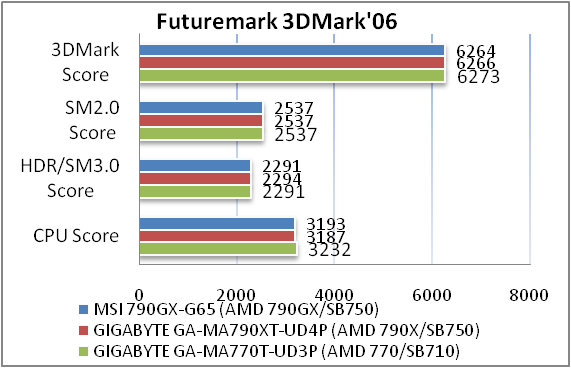

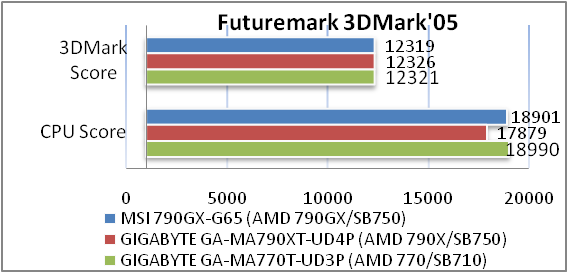

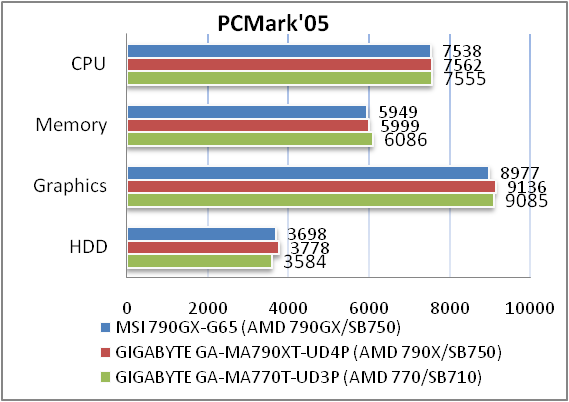

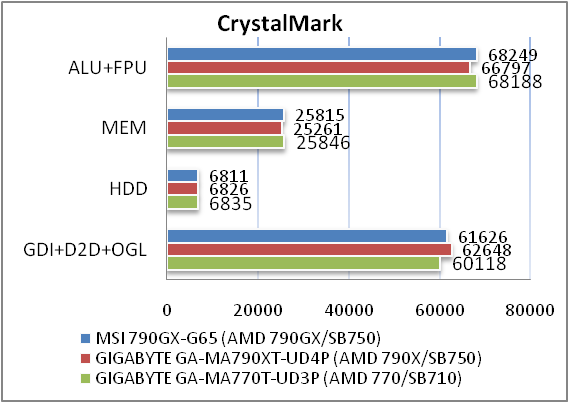

Ще одним невеликим, але дуже приємним моментом є можливість збереження попередніх налаштувань. Всього система дає можливість зберегти чотири різних профілі з наступним їх завантаженням.
