Огляд і тестування материнської плати GIGABYTE X470 AORUS GAMING 7 WIFI: флагман на AMD X470
10-07-2018
Компанія GIGABYTE, яка вивела свою ігрову лінійку в суббренд AORUS, вирішила порадувати своїх шанувальників і одночасно шанувальників процесорів AMD Ryzen випуском нової флагманської моделі GIGABYTE X470 AORUS GAMING 7 WIFI. Вона не тільки має практично всі можливі технології та інтерфейси, але і може похвалитися цілою низкою приємних дрібниць і доопрацювань.
Новинка виготовлена у форматі ATX на флагманському чіпсеті AMD X470. Її середня вартість становить близько $285, що, погодьтеся, немало для плат під Socket AM4. Однак забігаючи трохи вперед, можемо вас запевнити, що її можливості цілком відповідають заявленій вартості. Давайте ж розбиратися, що саме пропонує виробник у своїй флагманській моделі.
Специфікація
Модель |
GIGABYTE X470 AORUS GAMING 7 WIFI |
Чіпсет |
AMD X470 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3600 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 2.0 x16 (x4) 2 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Intel WGI211AT (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac (до 1,73 Гбіт/с) |
Bluetooth |
Bluetooth 5.0 |
Звукова підсистема |
1 x 8-канальний Realtek ALC1220-VB |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V 1 x 4-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 2 х роз'єми підключення водоблоків СВО (4-контактні) 4 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднаних тепловою трубкою |
Зовнішні порти I/O |
1 x RJ45 2 x USB 2.0 6 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 5 x аудіопортів 1 x Optical S/PDIF out |
Внутрішні порти I/O |
2 x USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-C 2 x USB 2.0 1 x TPM |
BIOS |
2 x 128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
GIGABYTE |
Упаковка і комплект постачання
Материнська плата GIGABYTE X470 AORUS GAMING 7 WIFI постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

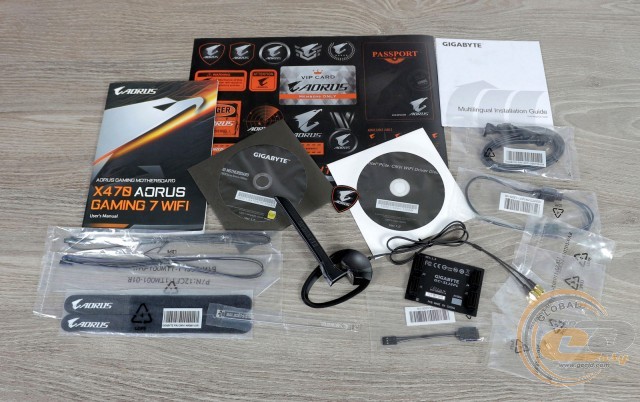

У коробці ми виявили багатий набір аксесуарів у вигляді дисків з програмним забезпеченням, набору паперової документації, двох SATA-шлейфів, містка 2-Way NVIDIA SLI, комбінованої антени, стяжок для проводів і перехідника для світлодіодної стрічки.

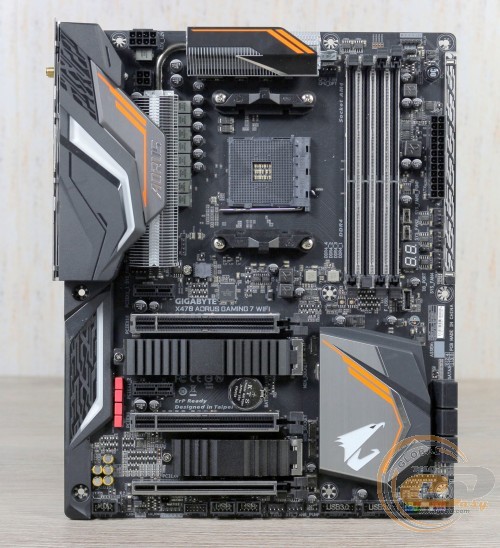

Дизайн і особливості плати

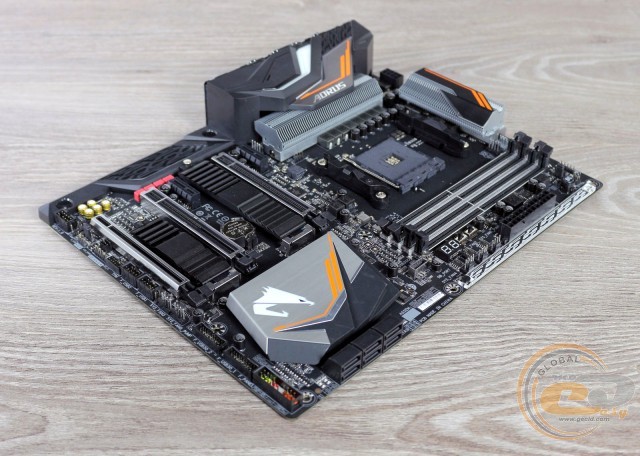

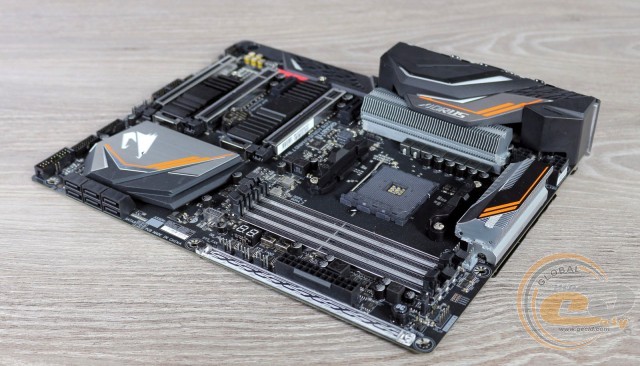

Новинка у компанії GIGABYTE вийшла дуже приємною дизайном, в якому переважають агресивні рубані форми, масивні радіатори і захисний кожух всією лівою стороною друкованої плати. З цікавих особливостей виділимо наявність відразу двох радіаторів для M.2-накопичувачів, а також посилену конструкцію слотів для оперативної пам'яті і відеокарт.

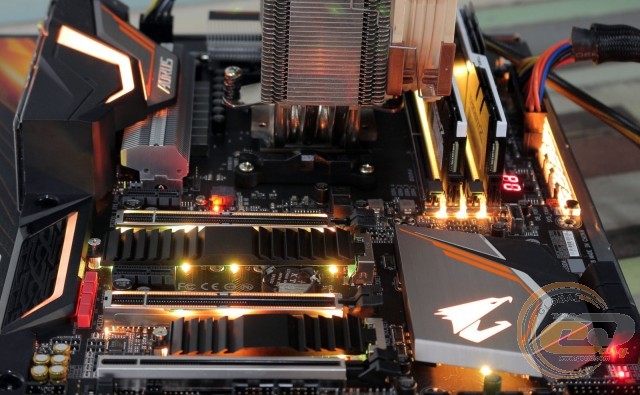

А завдяки фірмовій системі підсвічування RGB Fusion вигляд плати стає ще більш цікавим. Підсвічується не тільки чіпсетний радіатор і область звукової підсистеми, а й роз'єми PCI Express x16, DIMM-слоти разом зі смугою правим краєм друкованої плати, а також захисний кожух. Не варто забувати і про наявність колодок підключення світлодіодних стрічок, що дозволить надати бажаний вигляд всій системі.
До компонування набортних елементів у нас також не виникло жодних претензій, адже розташування всіх портів і роз'ємів досить грамотне і не ускладнює процес складання системи.

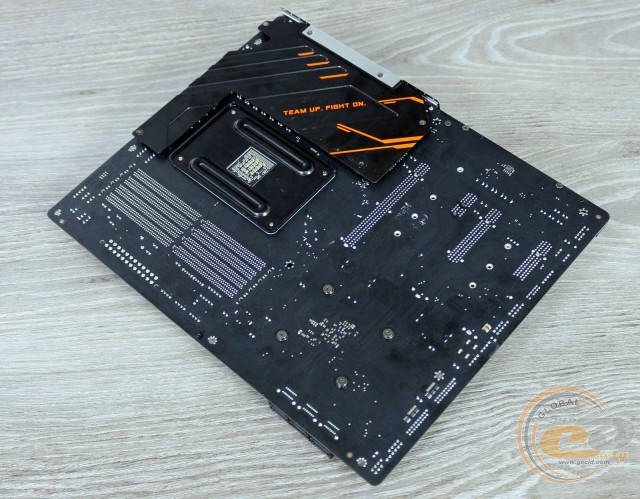

Глянувши на зворотний бік GIGABYTE X470 AORUS GAMING 7 WIFI, можна відзначити стандартну опорну пластину процесорного роз'єму, а також ще одну захисну і за сумісництвом охолоджуючу пластину, розташовану в області підсистеми живлення процесора.

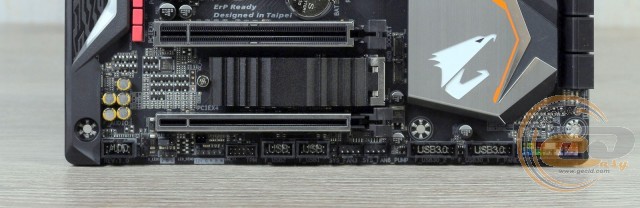

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, роз'єми світлодіодних стрічок, порт TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі (з виділенням кольору для спрощення процесу підключення відповідних проводів). Додатково зазначимо чотири колодки для активації портів USB: дві для USB 2.0 і два для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх всього десять: шість зовнішніх і чотири внутрішніх.

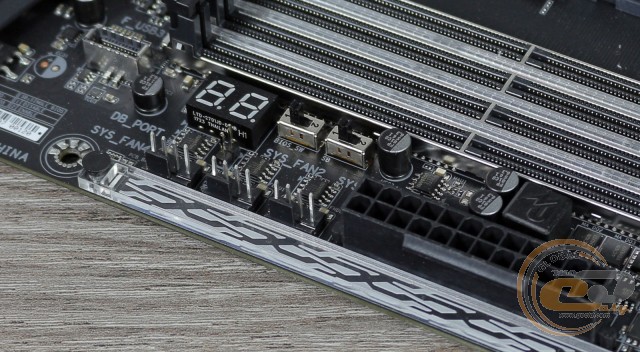

Своєю чергою в верхньому правому куті розташувалася кнопка автоматичного розгону, діагностичний LED-індикатор і перемикачі між режимами «Single BIOS» і «Dual BIOS».

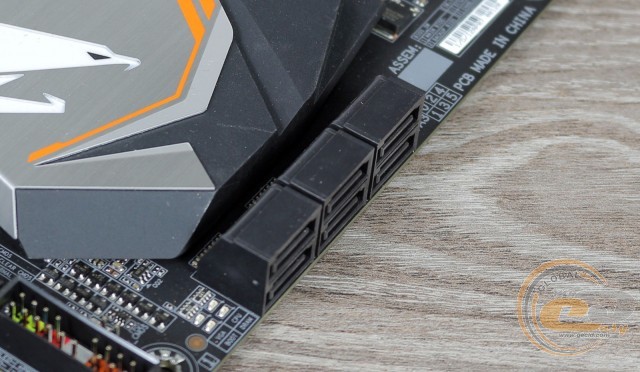

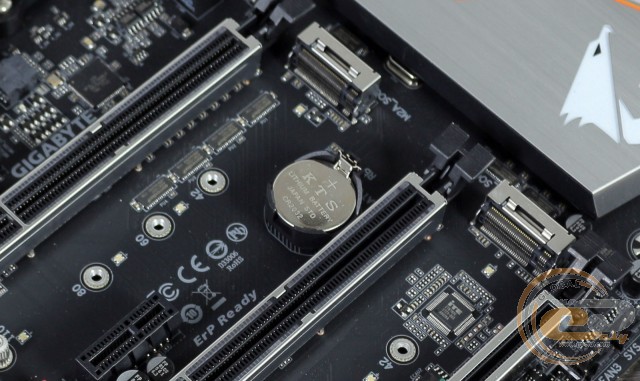

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M2B_SOCKET») ділить пропускну здатність з роз'ємом PCI Express 2.0 x4.

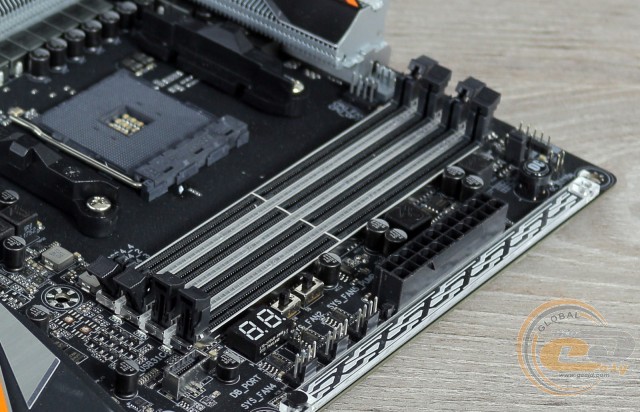

Системна плата GIGABYTE X470 AORUS GAMING 7 WIFI оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3600 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Додатково зазначимо колодку підключення виносної панелі з USB 3.1 Gen 2 Type-C.

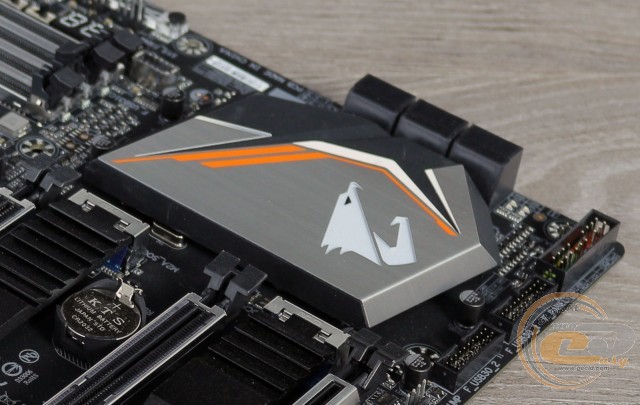

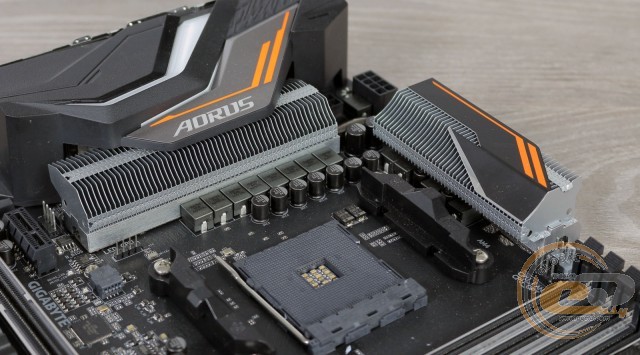

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для поліпшення відводу тепла. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 36,1°C (при розгоні - 36,5°C);
- верхній радіатор охолодження елементів підсистеми живлення - 39,2°C (при розгоні - 41,6°C);
- нижній радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 42,2°C);
- дроселі підсистеми живлення - 44,7°C (при розгоні - 50,3°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

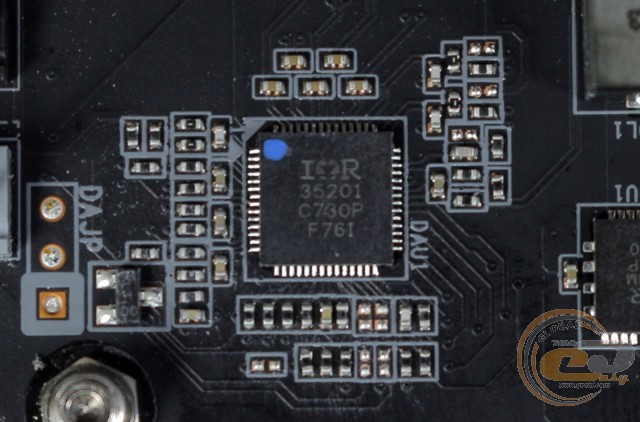

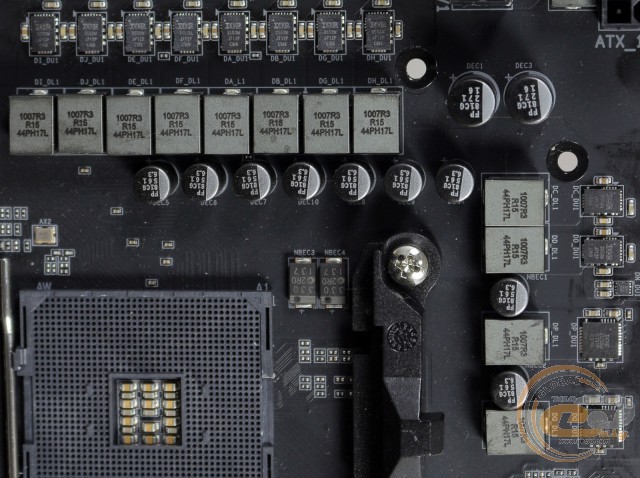

Живлення процесора здійснюється за 10+2-фазною схемою для обчислювальних ядер і додаткових вузлів із застосуванням високоякісних мікросхем IR3553M і IR3556M, феритових дроселів та твердотілих конденсаторів. Сам перетворювач заснований на цифровому ШІМ-контролері IR35201.

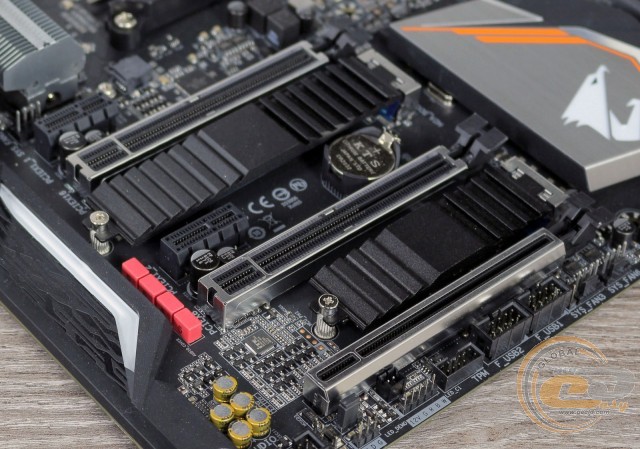

Для розширення функціональності у користувача є в розпорядженні шість слотів:
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або x8);
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (у режимі x4).
З трьох слотів PCI Express x16 до процесора підключені тільки два перших, які і ділять між собою всі доступні 16 ліній стандарту PCIe 3.0. Своєю чергою третій роз'єм підключений до чіпсету і використовує тільки 4 лінії. Приємно відзначити, що всі PCI Express x16 використовують посилену конструкцію.
