Огляд і тестування материнської плати GIGABYTE H370 AORUS Gaming 3 WiFi: ігри без розгону
04-04-2018
З моменту старту продажів нових процесорів сімейства Intel Coffe Lake пройшло менше ніж півроку, протягом яких покупці моделей CPU із заблокованим множником були змушені використовувати материнські плати з флагманським чіпсетом Intel Z370. Нагадаємо, що його основною перевагою є підтримка розгону і розподіл 16 процесорних ліній між слотами PCI Express x16, що часто не використовувалося власниками бюджетних процесорів.

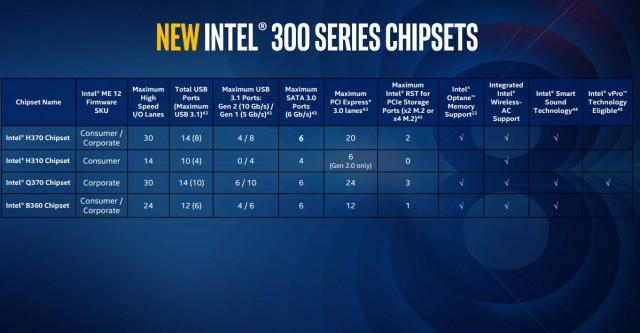

На початку квітня, нарешті, відбувся анонс нових чіпсетів, розрахованих на виробництво більш доступних материнських плат. Йдеться про моделі Intel H310, Intel B360, Intel H370 і Intel Q370 (для корпоративного сектору). У більш простому і наочному вигляді (особливо це стосується підтримки портів USB) порівняння всіх актуальних чіпсетів виглядає таким чином:
|
Intel Z370 |
Intel Q370 |
Intel H370 |
Intel B360 |
Intel H310 |
Підтримка розгону |
Так |
Ні |
Ні |
Ні |
Ні |
Кількість ліній PCI Express |
24 (3.0) |
24 (3.0) |
20 (3.0) |
12 (3.0) |
6 (2.0) |
Максимальна кількість портів USB 3.1 Gen 2 / USB 3.1 Gen 1 |
- / - |
6 / 10 |
4 / 8 |
4 / 6 |
0 / 4 |
Загальна кількість портів USB |
14 |
14 |
14 |
12 |
10 |
SATA 6 Гбіт/с |
6 |
6 |
6 |
6 |
4 |
RAID 0, 1, 5, 10 |
Так |
Так |
Так |
Ні |
Ні |
Intel RST |
3 |
3 |
2 |
1 |
0 |
Intel Wireless-AC |
Ні |
Так |
Так |
Так |
Так |
Intel Smart Sound |
Ні |
Так |
Так |
Так |
Ні |
На інших чіпсетах ми зупинимося в наступних матеріалах, а поки що зосередимося на Intel H370, який за аналогією зі своїм попередником Intel H270 позбавлений можливості розгону процесора і ОЗП і не підтримує розподіл ліній за схемами x8+x8 і x8+x4+x4. При цьому інші можливості не тільки знаходяться на рівні флагмана, але навіть перевершують його в деяких аспектах. Так, в Intel H370 з'явилася підтримка інтерфейсу USB 3.1 Gen 2 у кількості 4 портів і можливість реалізації бездротових інтерфейсів Intel Wireless-AC за допомогою модуля CNVi формату M.2. Завдяки даній зв'язці користувачі отримають підтримку Wi-Fi 802.11a/b/g/n/ac з максимальною пропускною здатністю 1,73 Гбіт/с і Bluetooth 5.0. Звичайно ж, питання наявності плати розширення в комплекті буде залежати від позиціонування материнської плати, однак її можна буде придбати окремо. При цьому її вартість, згідно зі свідченнями Intel, повинна бути нижчою, ніж в існуючих рішеннях.
Давайте ж познайомимося з новинкою GIGABYTE H370 AORUS Gaming 3 WiFi ближче.
Специфікація
Модель |
GIGABYTE H370 AORUS Gaming 3 WiFi |
Чіпсет |
Intel H370 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 (x16) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 1 x M.2 Socket 1 для модуля Wi-Fi і Bluetooth |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac |
Bluetooth |
Bluetooth 5 |
Звукова підсистема |
8-канальний Realtek ALC1220 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентилятора CPU (4-контактні) 1 х роз'єм підключення водоблока СВО (4-контактні) 2 х роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 4 x USB 2.0 2 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 6 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 Type-C 1 x USB 3.1 Gen 1 1 x USB 2.0 1 x Thunderbolt 1 х TPM 1 x S/PDIF Out 1 x COM |
BIOS |
2 x 128 Mбит Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
Упаковка і комплектація
Материнська плата GIGABYTE H370 AORUS Gaming 3 WiFi постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає провідні її особливості та переваги.

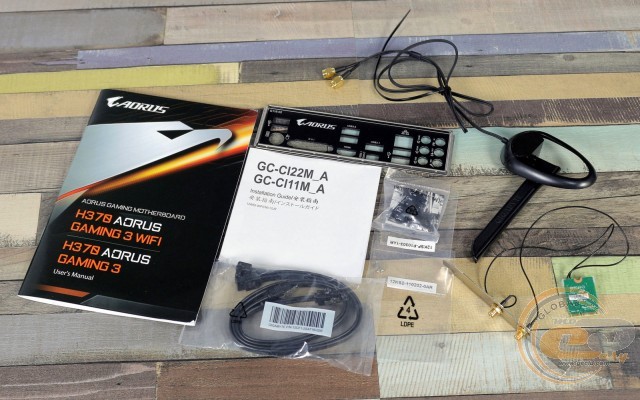

У коробці постачається набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції користувача, двох SATA-шлейфів, заглушки інтерфейсної панелі, набору GIGABYTE G Connector і плати розширення GC-CI22M_A CNVi Wi-Fi з комбінованою антеною на базі модуля Intel Wireless-AC 9560.
Дизайн і особливості плати

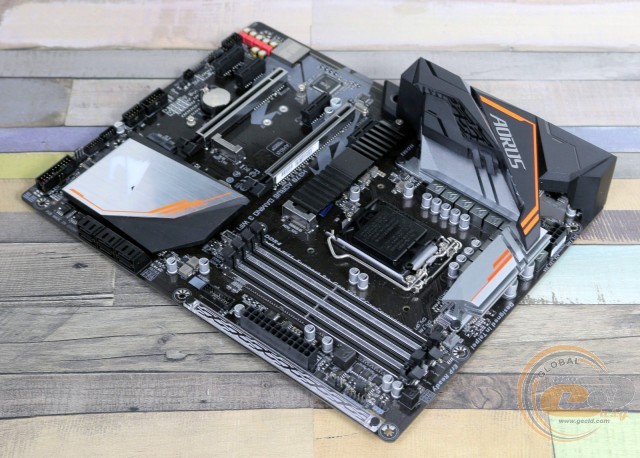

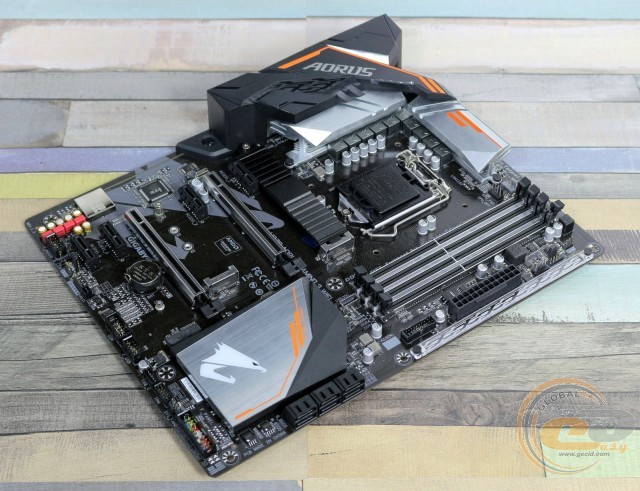

Незважаючи на використання в якості основи друкованої плати коричневого кольору, GIGABYTE H370 AORUS Gaming 3 WiFi виглядає дуже привабливо через вдале оформлення радіаторів та наявності захисного кожуха над інтерфейсною панеллю.

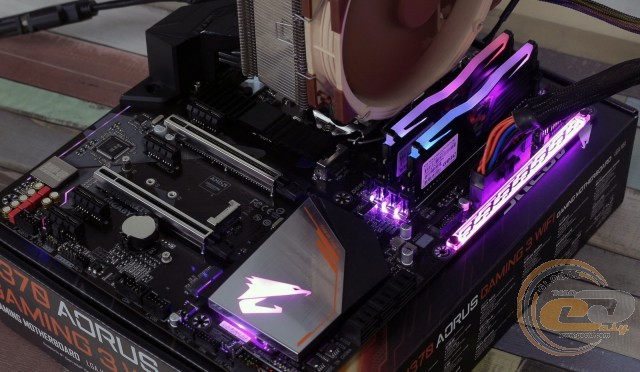

А завдяки фірмовій системі підсвічування RGB Fusion вигляд новинки стає ще більш цікавим. Підсвічуються не тільки чіпсетний радіатор і область звукової підсистеми, але DIMM-слоти разом зі смугою на правому боці друкованої плати. Також не варто забувати про наявність колодок підключення світлодіодних стрічок, що дозволить надати бажаний вигляд усій системі.

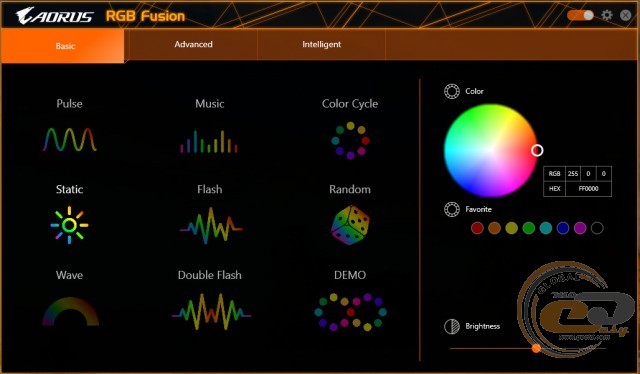

Ілюмінація володіє вісьмома режимами світіння з можливістю вибору певного кольору для кожної із зон. Ви можете синхронізувати її роботу з підключеними стрічками, а також іншими комплектуючими, сертифікованими для роботи з RGB Fusion.

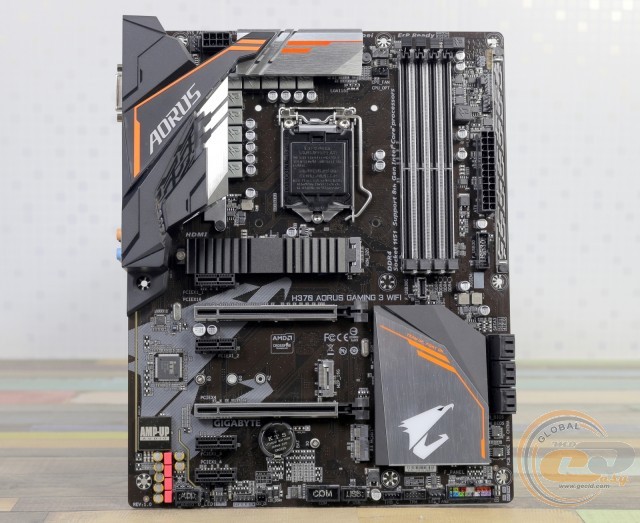

Щодо компонування набортних елементів у нас також не виникло ніяких претензій, адже розташування всіх портів і роз'ємів досить грамотне, і не погіршить процес складання системи.

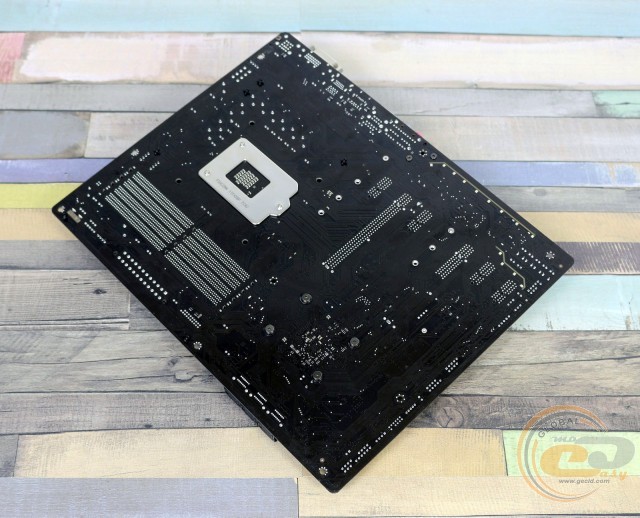

Глянувши на зворотний бік плати, відзначаємо хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що за допомогою гвинтів закріплено тільки чіпсетний радіатор.

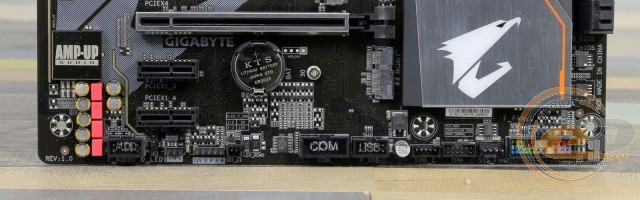

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порти Thunderbolt, COM і TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета Intel H370 реалізована підтримка шести портів USB 2.0: двох внутрішніх і чотирьох на інтерфейсній панелі.

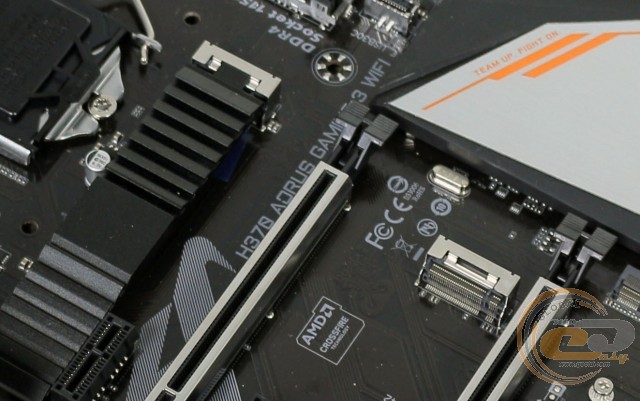

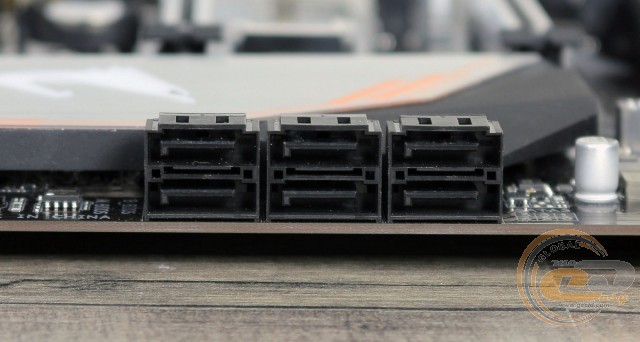

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M.2P_16G») ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA3_1») при встановленні SATA-накопичувача.
Системна плата GIGABYTE H370 AORUS Gaming 3 WiFi оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Максимальний об'єм пам'яті може досягати 64 ГБ, цього буде достатньо для будь-яких поставлених завдань.
Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 1 Type-C. Усього на платі силами чіпсета Intel H370 реалізована підтримка двох зовнішніх USB 3.1 Gen 2 і п'яти USB 3.1 Gen 1 (три внутрішніх і два зовнішніх).

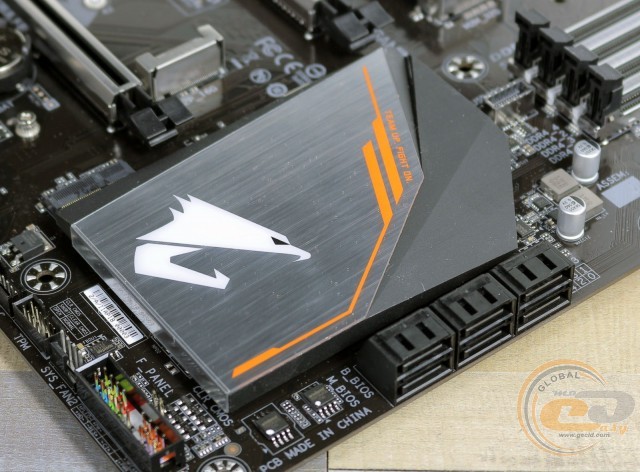

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel H370, тим часом як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 31,8°C;
- верхній радіатор охолодження елементів підсистеми живлення процесора - 40,1°C;
- бічний радіатор охолодження елементів підсистеми живлення процесора - 45,5°C;
- радіатор M.2 (без накопичувача) - 33,6°C;
- дроселі - 52,1°C.
Як бачимо, отримані результати можна сміливо охарактеризувати як відмінні.

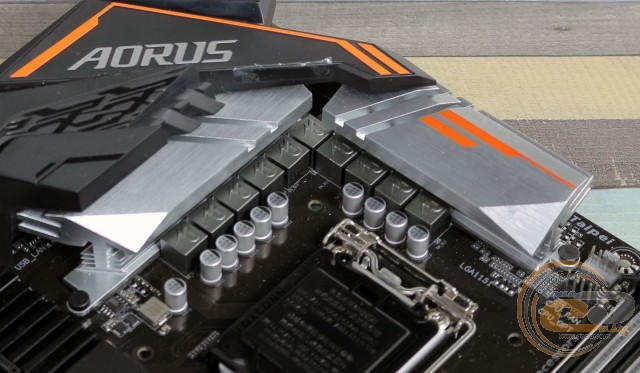

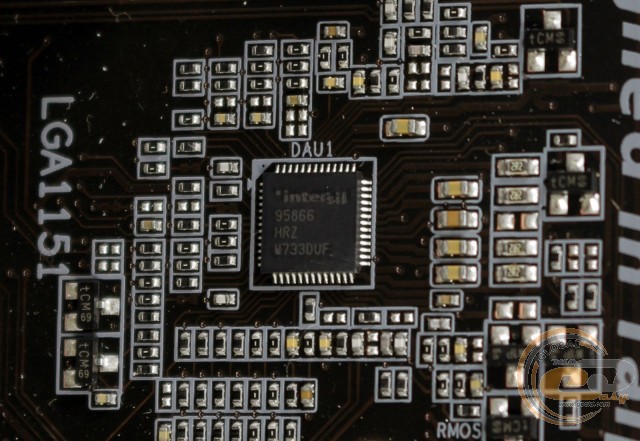

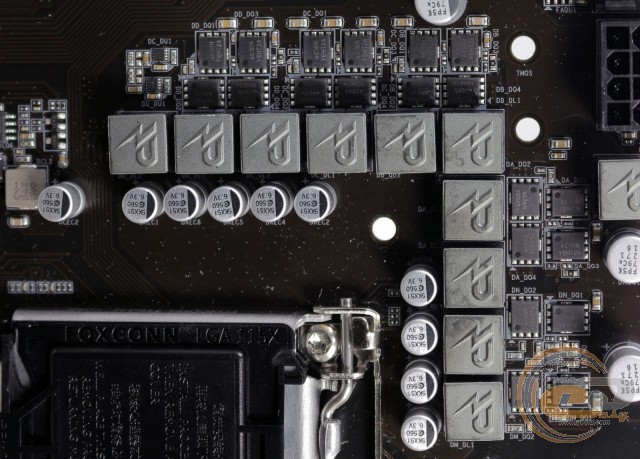

Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих (твердотілих конденсаторів, МОП-транзисторів з низьким опором відкритого каналу і феритових дроселів).

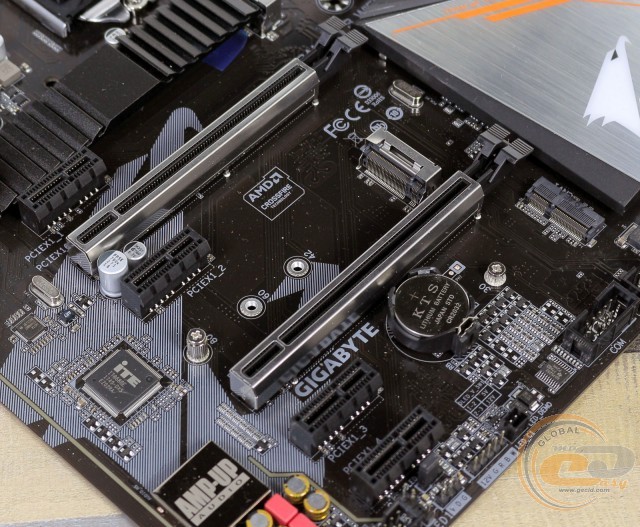

Для розширення функціональності материнської плати GIGABYTE H370 AORUS Gaming 3 WiFi є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Завдяки підтримці технології AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох відеокарт за схемою x16+x4. Окремо відзначимо посилену конструкцію слотів PCI Express 3.0 x16.
