Огляд і тестування материнської плати GIGABYTE GA-Z97X-UD5H-BK

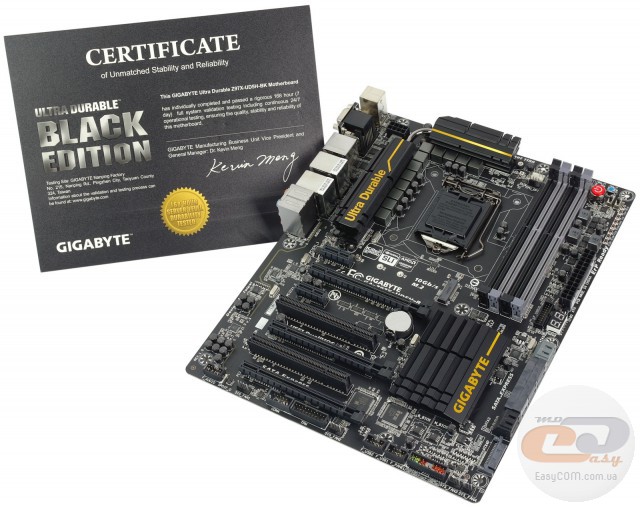

Новинка, про яку піде мова в даному огляді, є одним із топових рішень компанії GIGABYTE і відрізняється приналежністю до серії GIGABYTE Black Edition. У якості основних переваг GIGABYTE GA-Z97X-UD5H-BK згадуються широкі можливості для організації дискової підсистеми, якісна звукова підсистема, два мережеві контролери (один із яких Qualcomm Atheros Killer E2201), а також наявність ряду керуючих елементів на поверхні друкованої плати, що буде корисно у випадку використання її в якості основи для відкритого стенду.

Що стосується її позиціонування, то завдяки хорошому, на перший погляд, поєднанню можливостей як для геймерів і оверклокерів, так і для звичайного повсякденного використання, вона може легко знайти своє місце в досить великій кількості високорівневих ПК із найширшим колом завдань. Однак давайте більш докладно розглянемо всі її ключові особливості й постараємося з'ясувати, чи така вона хороша, як здається на перший погляд.

GIGABYTE GA-Z97X-UD5H-BK

Специфікація материнської плати GIGABYTE GA-Z97X-UD5H-BK

Виробник

GIGABYTE

Модель

GA-Z97X-UD5H-BK (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (CPU)

х16

х8+х8

х8+х4+х4

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер Marvell 88SE9172 підтримує:

2 x SATA 6 Гбіт/с

RAID 0, RAID 1

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мб/с)

1 x Intel WGI217V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Роз’єм додаткового живлення PCI Express

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора, з'єднані тепловою трубкою

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub
1 х PS/2 (для підключення мишки або клавіатури)

2 x LAN (RJ45)

6 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 x SATA Express

1 x порт COM

1 x порт TPM

1 x конектор виведення звуку на передню панель

1 х клавіша «Ввімкнення»

1 х клавіша «Перезавантаження»

1 х клавіша «Скидання CMOS»

1 x діагностичний LED-індикатор

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

2 х перемикачі BIOS

8 х точок для прямого вимірювання напруги на ключових вузлах

BIOS

AMI UEFI BIOS

2 x 128 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 x міст 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z97X-UD5H-BK

GIGABYTE GA-Z97X-UD5H-BK

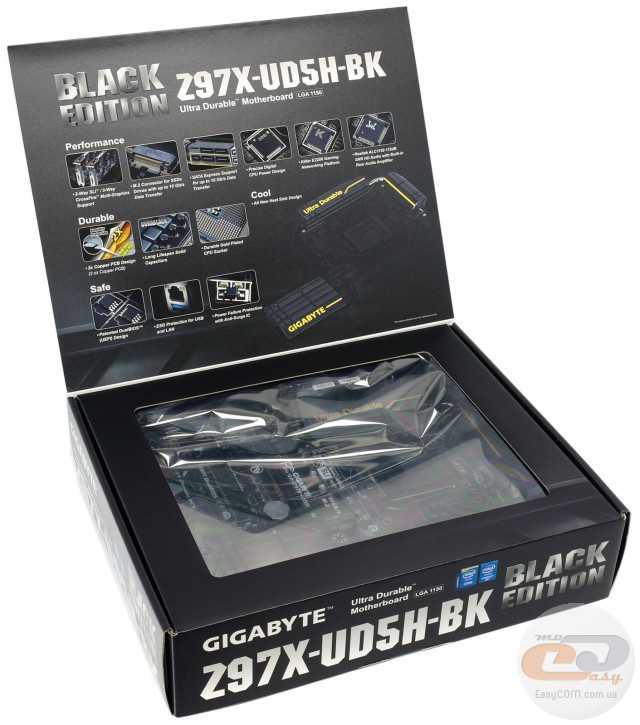

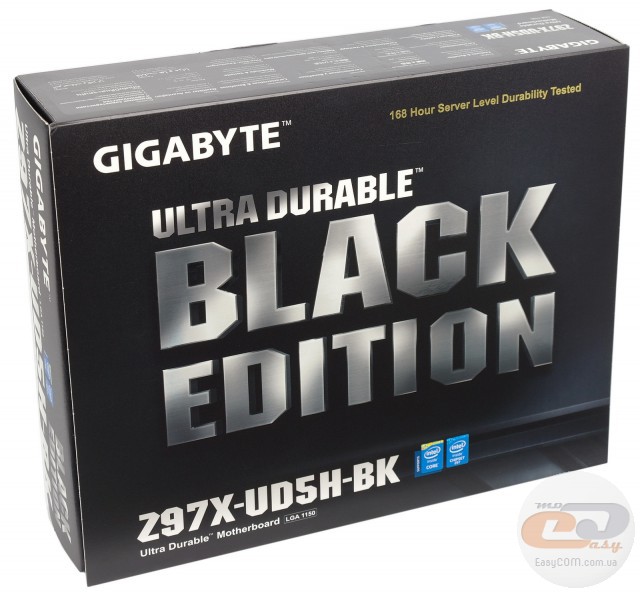

Материнська плата GIGABYTE GA-Z97X-UD5H-BK постачається в досить великій коробці, виконаній із якісного та щільного картону. В її оформленні використовується поліграфія досить стриманого характеру, з перевагою чорного кольору. Більшу частину лицьової сторони займають найменування компанії-виробника та моделі, а також згадування про те, що новинка належить до серії GIGABYTE Black Edition. Це означає, що перед поставкою на ринок вона успішно пройшла інтенсивне тестування протягом 168 годин, що гарантує високу якість використовуваної елементної бази та стабільність її роботи в цілому. Як і личить високорівневому продукту, коробка має відкидну кришку, на звороті якої й зосереджений опис ключових переваг, а саме:

  • 2-Way Graphics Support – підтримується встановлення двох графічних прискорювачів з розподілом ліній за наступними схемами: х16 або х8+х8. У теорії можна встановити й третю відеокарту, однак у такому випадку вона повинна займати не більше одного слоту розширення, а лінії ділитимуться за схемою x8+x4+x4.
  • M.2 & SATA Express – реалізовані силами чіпсету інтерфейси M.2 і SATA Express підтримують швидкість передачі даних до 10 Гбіт/с.
  • Precise Digital CPU Power Design – новинка має точну цифрову підсистему живлення процесора, у структурі якої використовуються контролери компанії IR.
  • Killer E2200 Gaming Platform / Intel GbE LAN – на материнській платі встановлені два мережеві контролери: один від компанії Intel, а другий − від Qualcomm. Останній має можливість автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низкорівневого системного, забезпечуючи низькі затримки в онлайн-іграх.
  • All New Heat Sink Design - конструкція та дизайн радіаторів системи охолодження були поліпшені для забезпечення ефектного зовнішнього вигляду й ефективної роботи.
  • Durable - передбачає застосування довговічних твердотільних конденсаторів серії Durable Black, позолочених контактів роз’єму ЦП, а також подвійного шару міді в деяких шарах друкованої плати.
  • Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, які вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-Z97X-UD5H-BK

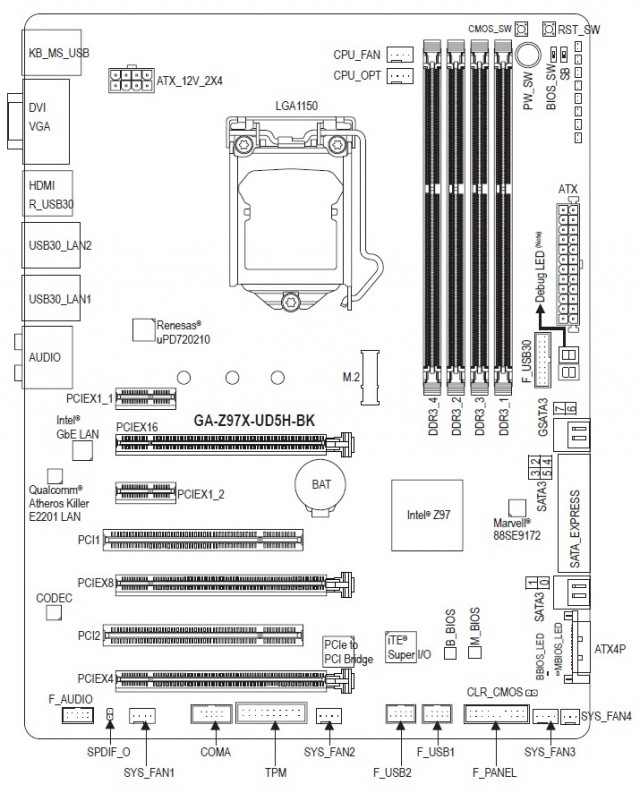

На звороті за традицією знаходиться схематичне зображення самої материнської плати, її інтерфейсної панелі, а також продовжується опис ключових переваг новинки:

  • Realtek ALC1150 115dB SNR HD Audio – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач TI N5532 з підтримкою студійних навушників з імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.
  • Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням.
  • Quick Buttons & Debug Display – на друкованій платі знаходяться клавіші «Ввімкнення», «Перезавантаження» і «Скидання CMOS», а також діагностичний LED-індикатор для швидкого й ефективного встановлення причини виникаючих несправностей.
  • OC PEG – новинка має роз’єм додаткового живлення слотів PCI Express x16, який буде актуальний у випадку встановлення кількох потужних графічних прискорювачів.

GIGABYTE GA-Z97X-UD5H-BK

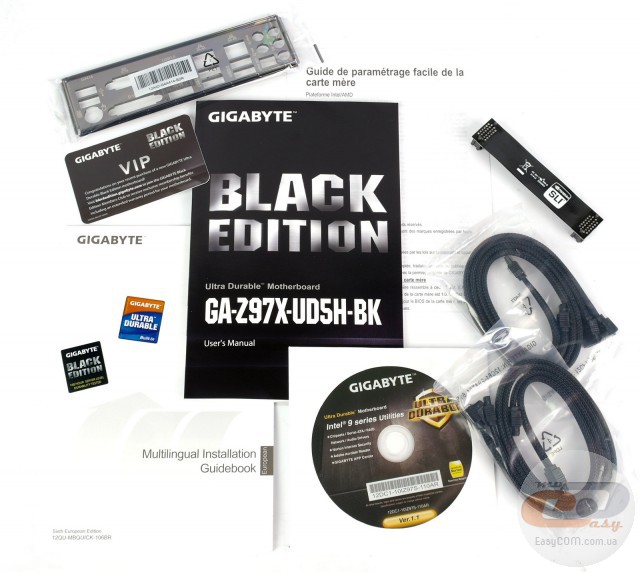

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA і приємний бонус у вигляді містка 2-Way NVIDIA SLI. Окремо відзначимо наявність сертифіката якості та картки активації розширеної гарантії.

Дизайн і особливості плати

GIGABYTE GA-Z97X-UD5H-BK

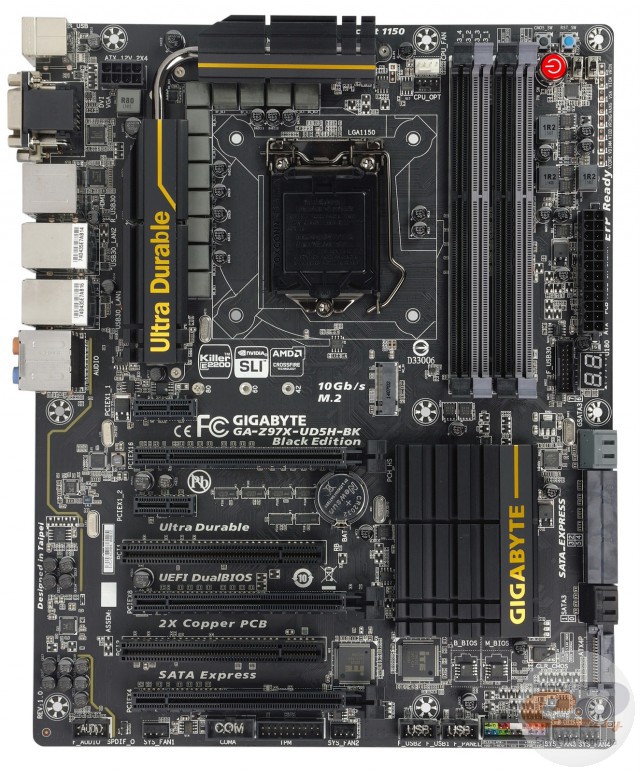

Модель GIGABYTE GA-Z97X-UD5H-BK виконана на матовій друкованій платі чорного кольору у форматі ATX (305 х 244 мм). При першому погляді на новинку в очі відразу кидається дуже стримане та стильне оформлення, яке вигідно відрізняється гармонійним поєднанням темних і золотистих відтінків. Що ж стосується компонування, то незважаючи на велику кількість елементів, усі вони розташовані на оптимальних місцях, а виходить, ніяких проблем зі складанням системи у вас не виникне.

GIGABYTE GA-Z97X-UD5H-BK

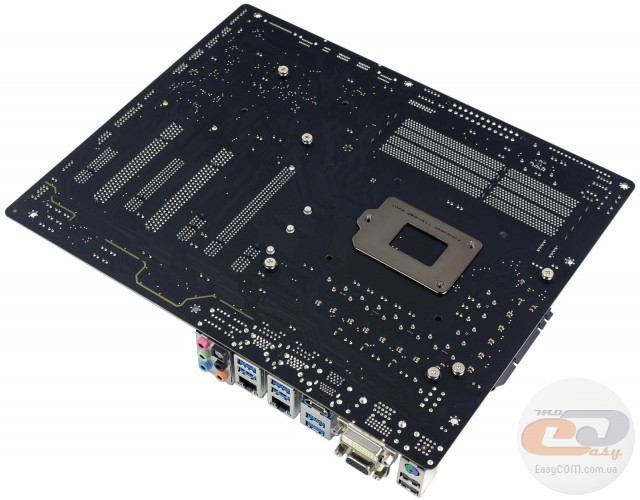

Зворотна сторона друкованої плати примітна хіба що наявністю кріпильних гвинтів радіаторів системи охолодження, а також стандартної опорної пластини процесорного роз’єму.

GIGABYTE GA-Z97X-UD5H-BK

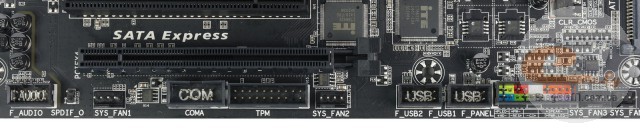

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, чотири роз’єми підключення системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів), а також порти COM і TPM. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-Z97X-UD5H-BK

GIGABYTE GA-Z97X-UD5H-BK

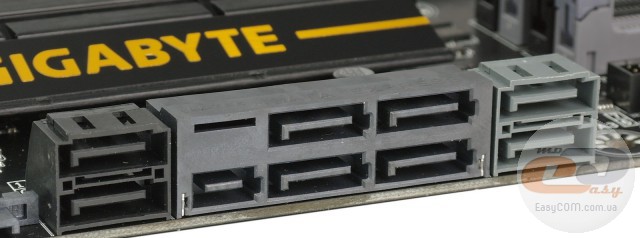

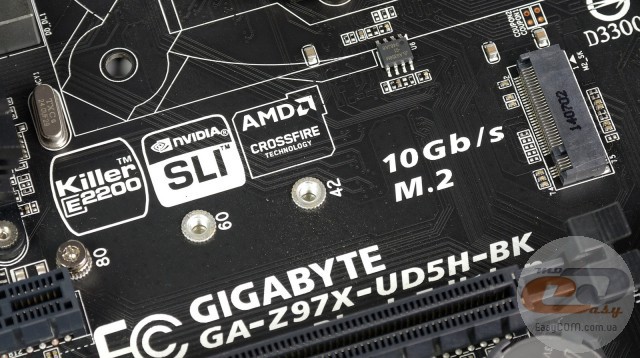

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), шістьма портами SATA 6 Гбіт/с, а також одним SATA Express, сумісним із двома портами SATA 6 Гбіт/с. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10 для тих інтерфейсів, реалізація яких покладена на мікросхему Intel Z97. А це стосується практично всіх згаданих вище роз’ємів. Лише два порти SATA 6 Гбіт/с сірого кольору функціонують завдяки контролеру Marvell 88SE9172. Для них можлива підтримка масивів RAID 0 і RAID 1.

Окремо відзначимо, що присутні певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2, або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній SATA.

GIGABYTE GA-Z97X-UD5H-BK

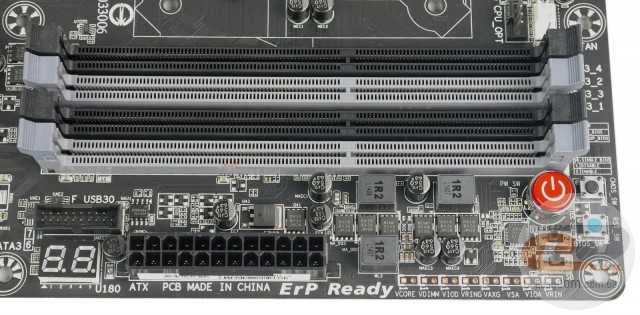

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97X-UD5H-BK може похвалитися вісьмома портами USB 3.0: двома внутрішніми та шістьма на інтерфейсній панелі. Два внутрішні й два зовнішні роз’єми реалізовані силами чіпсету, тоді як решта чотири порти на інтерфейсній панелі функціонують завдяки контролеру Renesas D720210.

GIGABYTE GA-Z97X-UD5H-BK

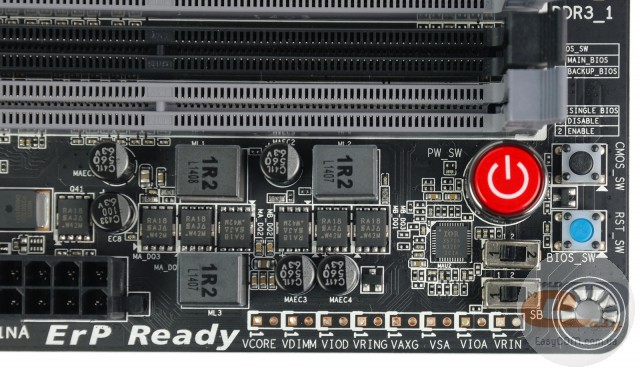

Окремо виділимо правий верхній кут друкованої плати. Тут знаходиться ряд цікавих керуючих елементів, які будуть особливо корисні у випадку використання новинки в якості основи для відкритого стенду або при оверклокерських експериментах. Тут присутні: клавіші «Ввімкнення», «Перезавантаження» і «Скидання CMOS»; перемикач між двома мікросхемами із прошиваннями BIOS; перемикач, відповідальний за активацію або деактивацію режиму GIGABYTE DualBIOS, а також точки для вимірювання напруг на ключових компонентах системи за допомогою мультиметра.

GIGABYTE GA-Z97X-UD5H-BK

GIGABYTE GA-Z97X-UD5H-BK

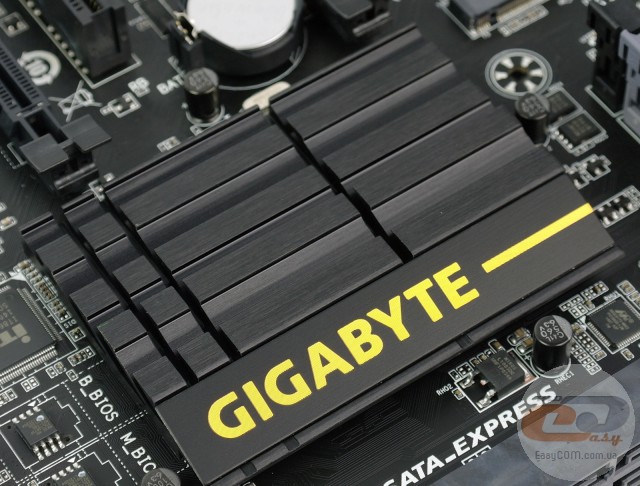

Система охолодження GIGABYTE GA-Z97X-UD5H-BK складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші (з'єднані тепловою трубкою) накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 34,5°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

GIGABYTE GA-Z97X-UD5H-BK

GIGABYTE GA-Z97X-UD5H-BK

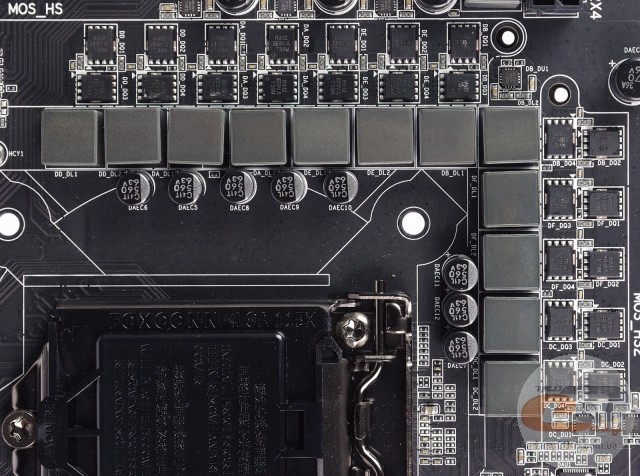

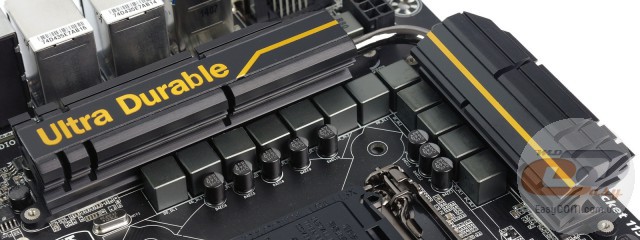

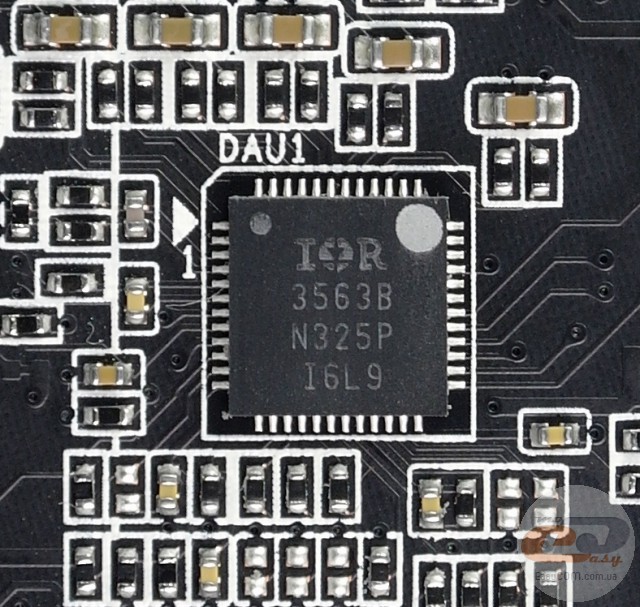

Живлення процесора здійснюється за посиленою 6-фазною схемою з подвоєнням для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR 3563B, який підтримує основні системи захисту: OVP, UVP, OCP, OTP і CFP. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори серії Durable Black і дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми. Також є додатковий роз’єм живлення PCI Express, який буде корисний при організації потужної графічної підсистеми із двох і більше відеокарт.

GIGABYTE GA-Z97X-UD5H-BK

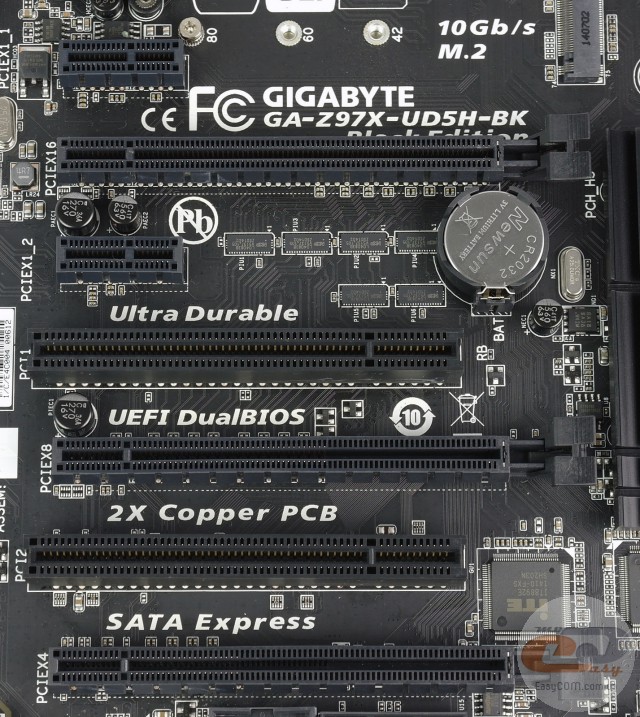

Для розширення функціональності GIGABYTE GA-Z97X-UD5H-BK у розпорядженні в користувача присутні сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI Express 3.0 x16 (у режимі х8 або х4);
  6. PCI;
  7. PCI Express 3.0 x16 (у режимі х4).

Для встановлення графічних прискорювачів призначені три слоти PCI Express x16. Оскільки всі вони підключені до процесора й ділять між собою 16 ліній стандарту PCI Express 3.0, то залежно від кількості підключених відеокарт ви одержите одну з наступних схем їхньої роботи: х16 / х8+х8 / х8+х4+х4. Відзначимо, що останній варіант буде працездатним винятково у випадку з відеокартами на основі рішень компанії AMD, оскільки NVIDIA не підтримує схеми, у яких пропускна здатність хоч одного зі слотів обмежена режимом х4.

GIGABYTE GA-Z97X-UD5H-BK

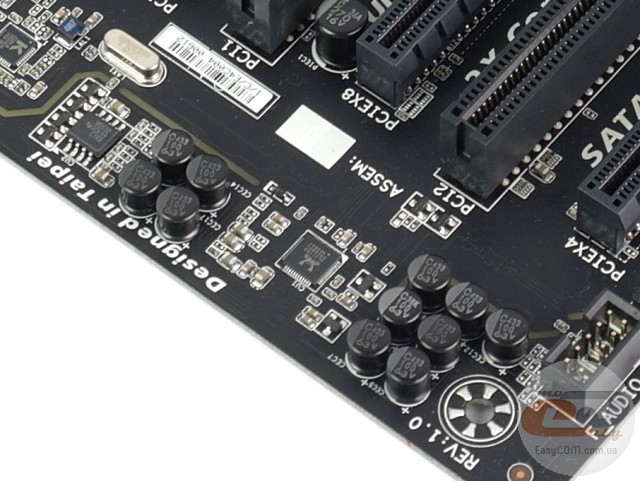

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIe-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-Z97X-UD5H-BK

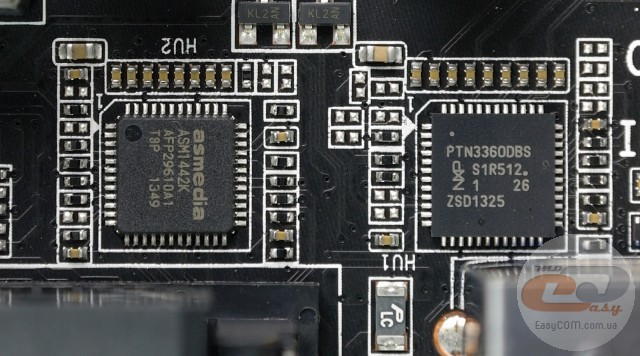

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхем ASMedia ASM1442K і PTN3360DBS.

GIGABYTE GA-Z97X-UD5H-BK

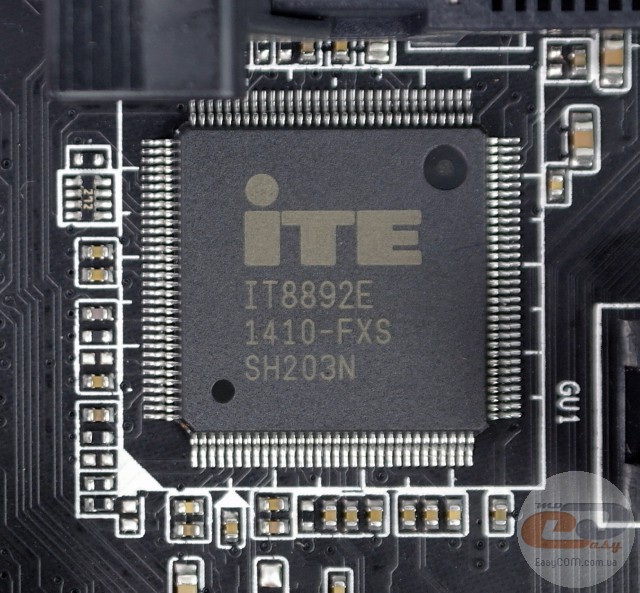

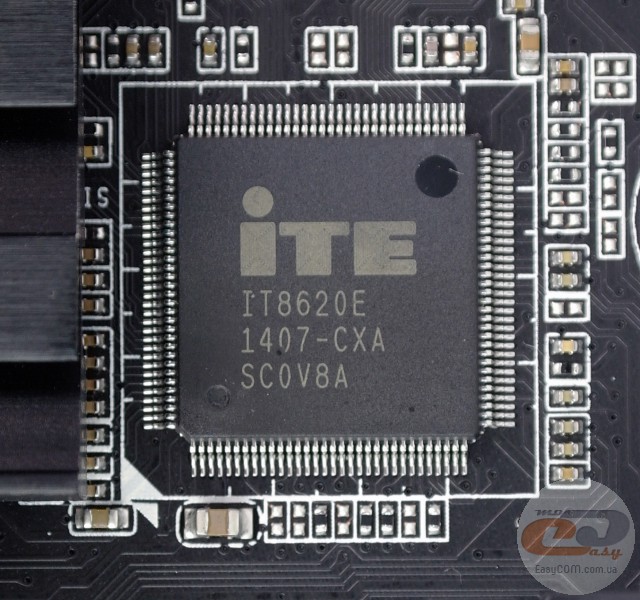

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97X-UD5H-BK

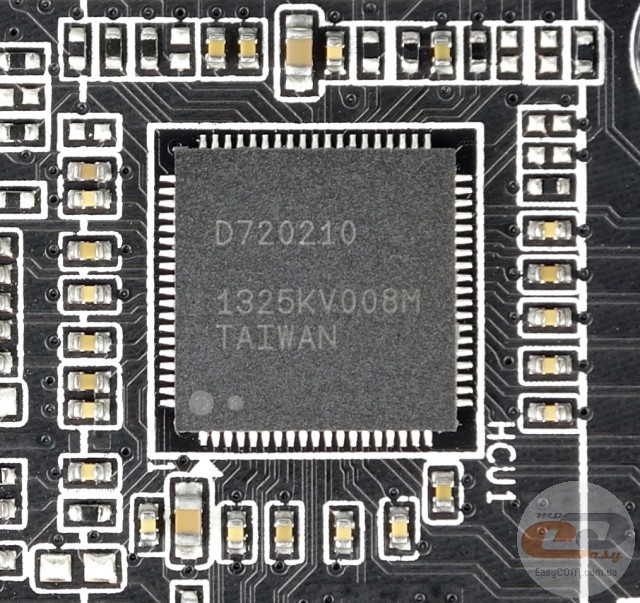

Робота чотирьох портів USB 3.0 на інтерфейсній панелі забезпечена концентратором Renesas D720210.

GIGABYTE GA-Z97X-UD5H-BK

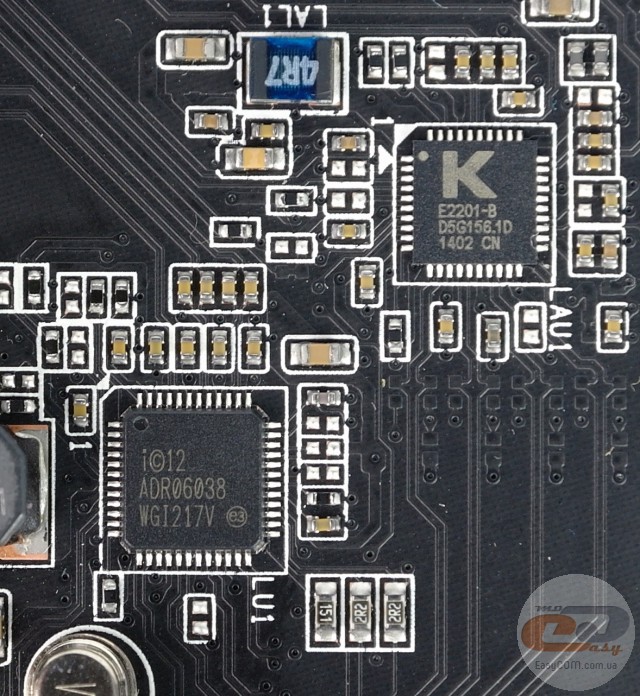

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WG1217V і Qualcomm Atheros Killer E2201. Останній має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE GA-Z97X-UD5H-BK

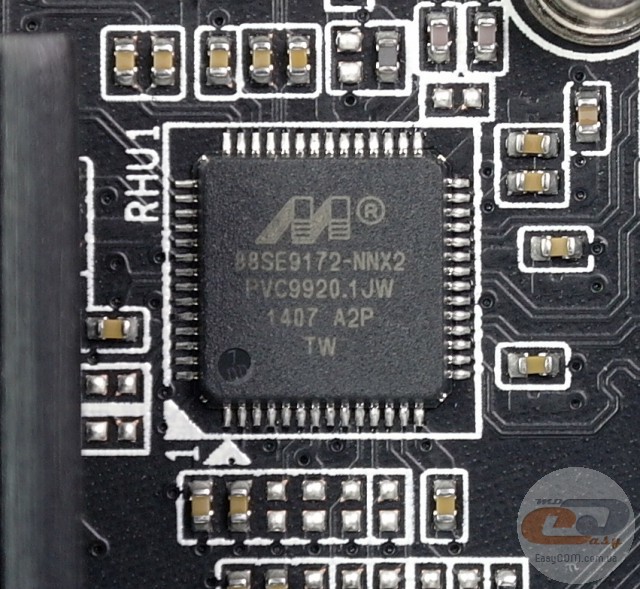

Функціонування двох додаткових портів SATA 6 Гбіт/с виконане силами контролера Marvell 88SE9172.

GIGABYTE GA-Z97X-UD5H-BK

Звукова підсистема моделі GIGABYTE GA-Z97X-UD5H-BK основана на 8-канальному кодеку Realtek ALC1150, який забезпечує відтворення звуку зі співвідношенням сигнал/шум (SNR) на рівні 115 дБ і запис на рівні 104 дБ. До того ж у ньому реалізована підтримка технологій Acoustic Echo Cancellation (AEC), Beam Forming (BF) і Noise Suppression (NS). В обв'язці кодека використовується аудіопідсилювач TI N5532, що забезпечує роботу навіть студійних навушників з імпедансом до 600 Ом. А лівий і правий аудіоканали реалізовані на різних шарах друкованої плати для зменшення їх взаємопроникнення та підвищення загальної якості звучання.

Додатково нагадаємо, що звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням.

GIGABYTE GA-Z97X-UD5H-BK

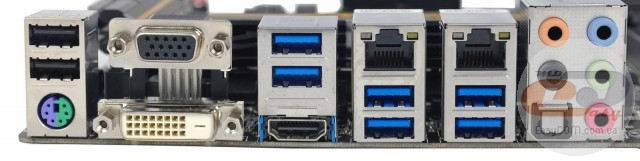

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 2 x LAN (RJ45);
  • 6 x USB 3.0;
  • 2 х USB 2.0;
  • 1 х PS/2 (миша або клавіатура);
  • 1 х оптичний S/PDIF out;
  • 5 x аудіопортів.

Безсумнівно, головними перевагами даної конфігурації є два мережеві інтерфейси, велика кількість портів USB, а також три відеовиходи, включаючи HDMI з можливістю виведення зображення в роздільній здатності 4096 х 2160 точок (4K Ultra HD). Додатково відзначимо зручне підключення багатоканальної акустики, а також можливість використання периферії з інтерфейсом PS/2.

GIGABYTE GA-Z97X-UD5H-BK

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-UD5H-BK дуже хороші. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-Z97X-UD5H-BK

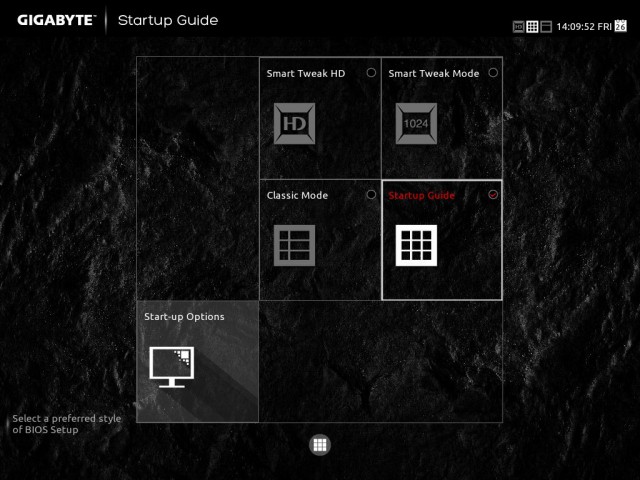

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97X-UD5H-BK

Як ви вже могли зауважити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

GIGABYTE GA-Z97X-UD5H-BK

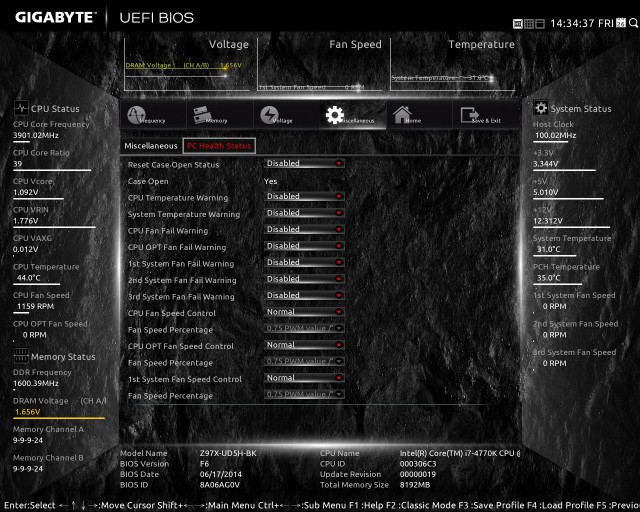

Всі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97X-UD5H-BK

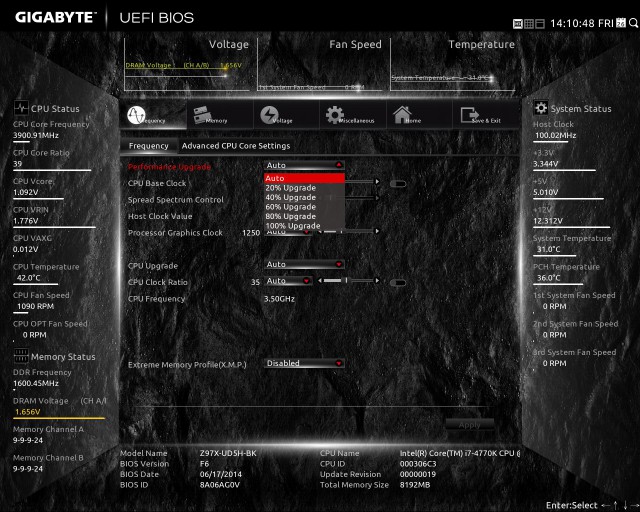

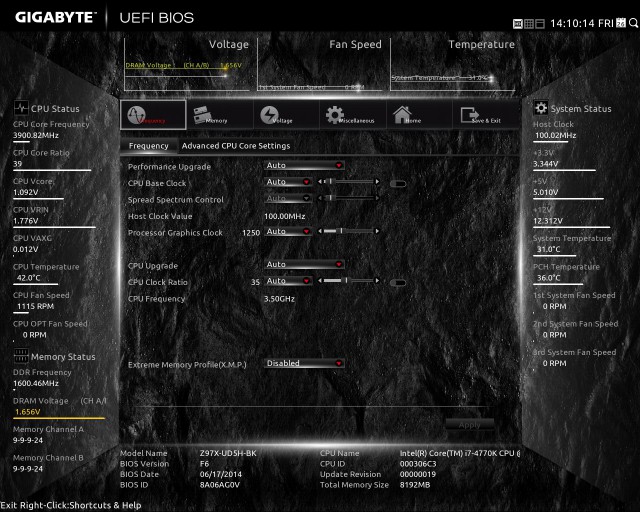

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97X-UD5H-BK

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можна запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97X-UD5H-BK

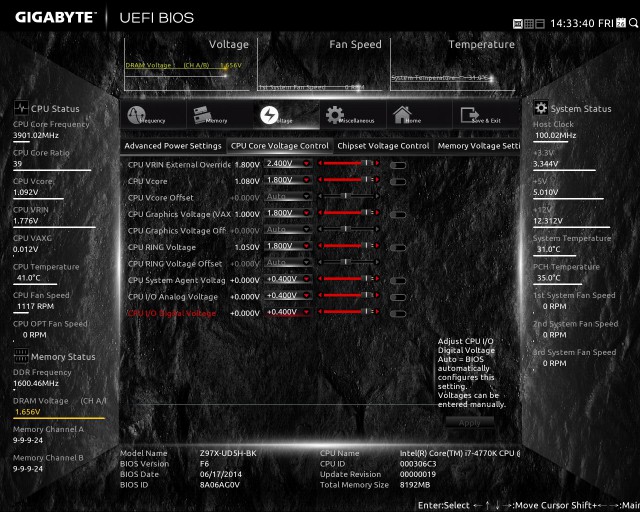

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Protection

150,0 – 400,0

50



DDR CH(A/B) Voltage Pro

150,0 -300,0

50



CPU VRIN PWM Switch

300,0 – 300,0

50



DDR CH(A/B) PWM Switch

200,0 - 300,0

50



CPU VRIN External Override

1,000 – 2,400

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,800

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
