Огляд і тестування материнської плати GIGABYTE GA-Z97X-SLI

При доборі комплектуючих до ігрової системи бувають ситуації, коли вибирається якісна та функціональна материнська плата на основі флагманського чіпсету для роботи з однією продуктивною відеокартою. Із часом вимоги до ігор зростають і одного графічного прискорювача вже може бути недостатньо для необхідного рівня комфорту відтворення віртуального світу. І от тут виникає питання: купити другий аналогічний адаптер для зв'язування AMD CrossFireX / NVIDIA SLI або ж більш продуктивну, але дорогу відеокарту? Лише на цьому етапі деякі користувачі починають уточнювати розподіл ліній інтерфейсу PCI Express x16 на своїй платі. Однак далеко не всі моделі, створені на основі флагманських наборів, забезпечують функціонування даних роз’ємів у режимі х8+х8 для двох відеокарт. Нерідко можна зустріти режим х16+х4, що не дозволить реалізувати зв'язування NVIDIA SLI або ж не зможе забезпечить достатньої ефективності конфігурації AMD CrossFireX. Саме для таких випадків компанія GIGABYTE вирішила розробити дуже цікаву новинку.

Материнська плата GIGABYTE GA-Z97X-SLI, як не важко здогадатися з її назви, пропонує можливість організації графічної підсистеми з використанням максимум двох відеокарт. При цьому лінії PCI Express 3.0 розподіляються за цілком актуальною схемою х8+х8.

При середній вартості на момент написання огляду близько 140 доларів США, новинка має не тільки згадану вище перевагу, але і якісну звукову підсистему на основі флагманського аудіокодека Realtek ALC1150 і широкі можливості для підключення накопичувачів, які реалізовані завдяки застосуванню флагманського чіпсету Intel Z97.

На перший погляд звучить дуже непогано, чи не так? Однак давайте не будемо робити поспішних висновків і дослідимо для початку докладні характеристики GIGABYTE GA-Z97X-SLI.

GIGABYTE GA-Z97X-SLI

Специфікація материнської плати GIGABYTE GA-Z97X-SLI:

Виробник

GIGABYTE

Модель

GA-Z97X-SLI (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16 (CPU)



х16

х8+х8

3 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

1 x SATA Express

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI217V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 х DVI-D

1 x D-Sub

1 x HDMI

1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х S/PDIF Out

1 х порт COM

1 x порт LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 214 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z97X-SLI

Коробка, у якій постачається материнська плата GIGABYTE GA-Z97X-SLI, виконана зі щільного якісного картону, прикрашеного поліграфією в темних тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням, а також застосовуються радіатори з ефективним дизайном.
  • Performance – новинка має підтримку технологій AMD CrossFireX і NVIDIA SLI, роз’ємів SATA Express і M.2, а також якісної звукової підсистеми та гігабітного мережевого контролера компанії Intel.
  • Durable - передбачає застосування запобіжників на кожному порті USB і LAN для ефективного захисту від електростатичних розрядів, а також підвищений захист від вологи та сплесків напруги.
  • Safe – дана модель оснащується винятково твердотільними конденсаторами, а також двома мікросхемами з прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Додатково виділимо використання позолочених контактів роз’єму ЦП.

GIGABYTE GA-Z97X-SLI

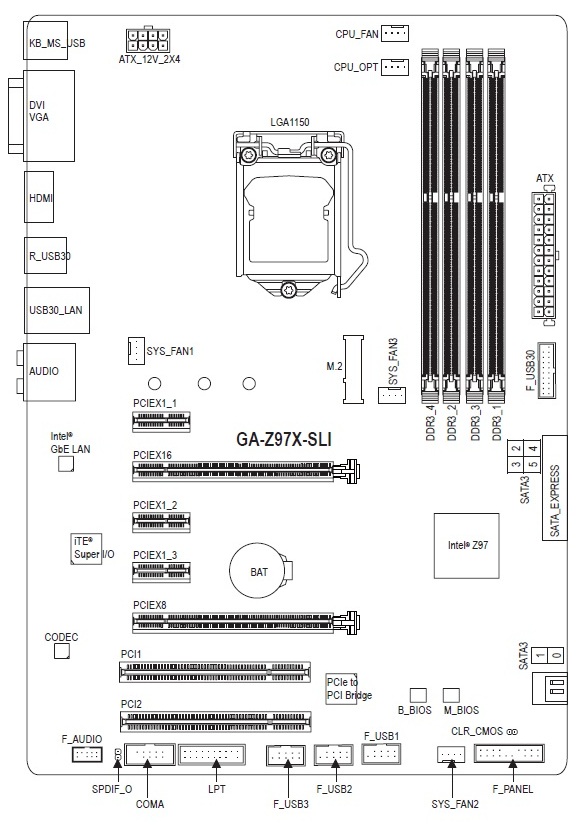

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі. Тут же продовжується опис згаданих вище ключових переваг.

GIGABYTE GA-Z97X-SLI

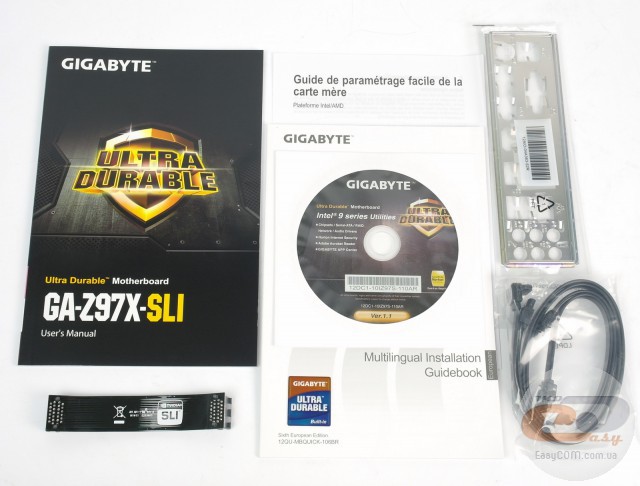

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили два кабелі SATA і місток 2-Way NVIDIA SLI, який буде дуже до речі, враховуючи цільове призначення новинки, адже навіть не всі флагманські відеокарти партнерів компанії NVIDIA постачаються із цим аксесуаром.

Дизайн і особливості плати

GIGABYTE GA-Z97X-SLI

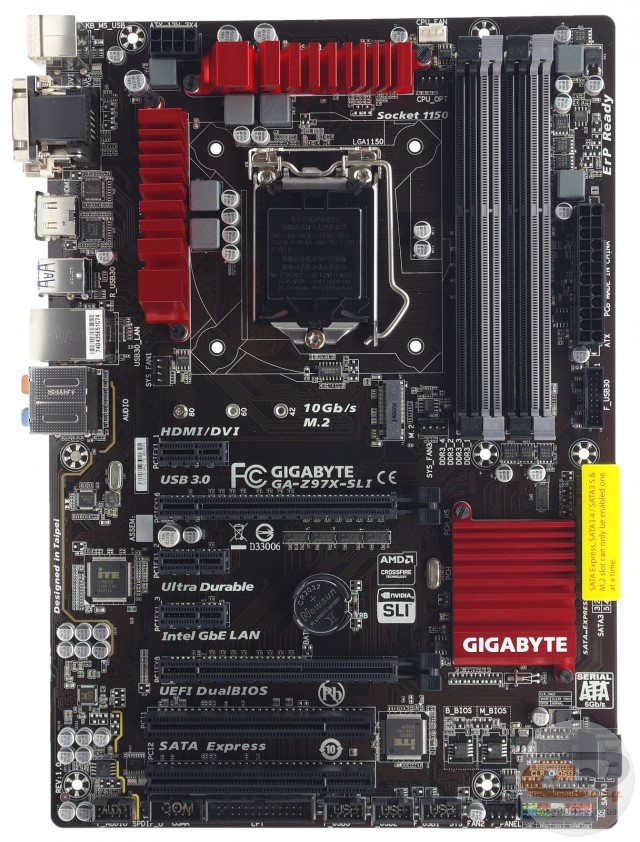

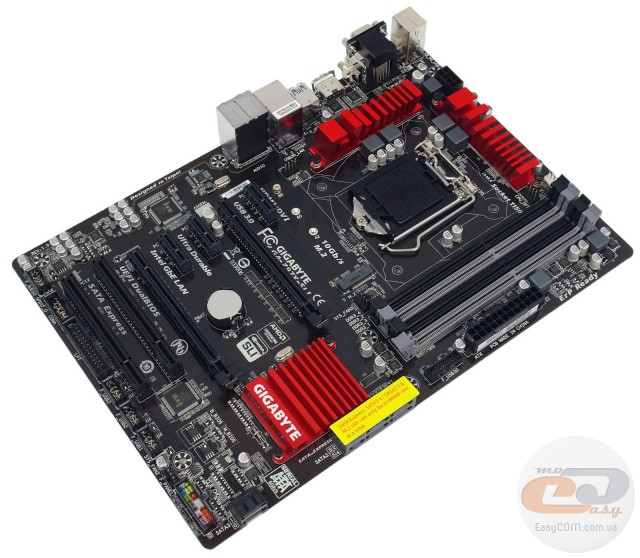

Новинка виконана на друкованій платі темно-коричневого кольору формату ATX і має дещо нестандартні габарити (305 х 214 мм). В зв'язку із цим у верхньому та нижньому кутах правого краю відсутні кріпильні отвори. Тому слід бути обережним при встановленні модулів оперативної пам'яті та підключенні основного роз’єму живлення, оскільки надмірне зусилля може привести до пошкодження друкованої плати. В іншому ж до компонування набортних елементів ніяких претензій у нас не виникло.

Що ж стосується оформлення, то загальна стриманість дизайну трохи розведена радіаторами яскраво-червоного кольору, що дозволяє GIGABYTE GA-Z97X-SLI виглядати дещо дорожче своєї вартості.

GIGABYTE GA-Z97X-SLI

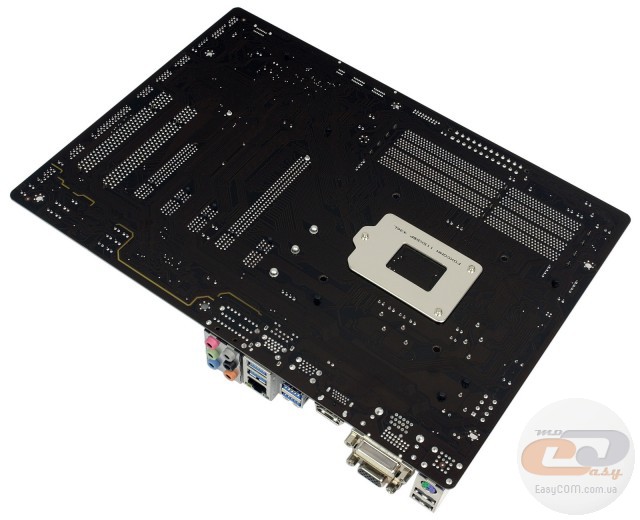

Глянувши на зворотну сторону друкованої плати, можна відзначити не тільки звичну опорну пластину процесорного роз’єму, але також той факт, що всі три радіатори системи охолодження закріплені за допомогою пластикових кліпс.

GIGABYTE GA-Z97X-SLI

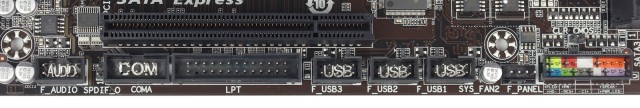

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і LPT, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-Z97X-SLI

GIGABYTE GA-Z97X-SLI

GIGABYTE GA-Z97X-SLI

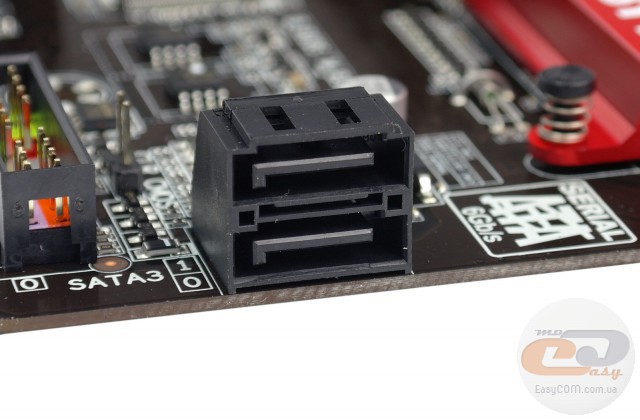

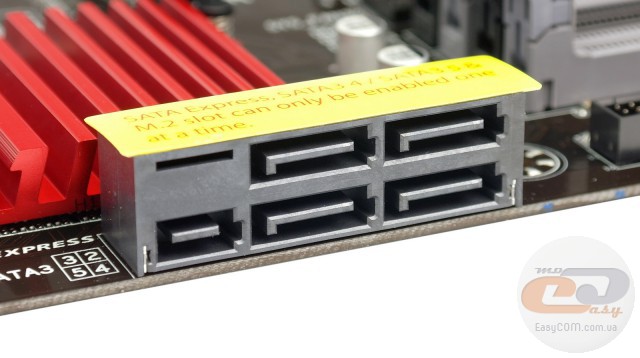

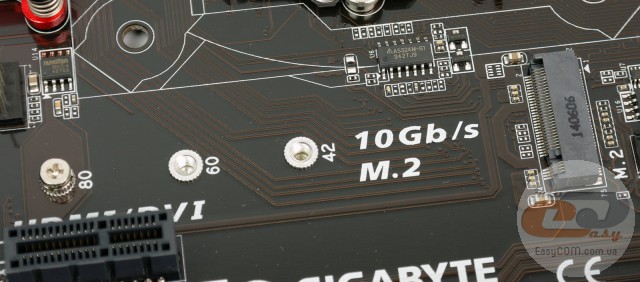

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), шістьма портами SATA 6 Гбіт/с, а також одним SATA Express. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки чіпсету Intel Z97.

Окремо відзначимо, що є певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній.

GIGABYTE GA-Z97X-SLI

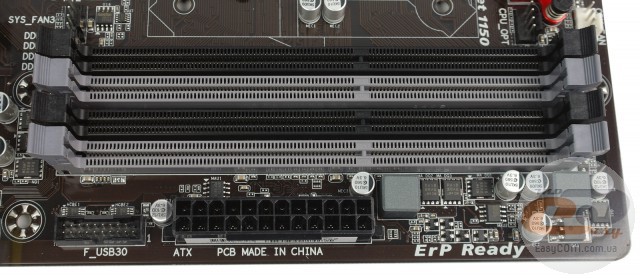

Тестована новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3000 МГц при розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97X-SLI може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z97X-SLI

GIGABYTE GA-Z97X-SLI

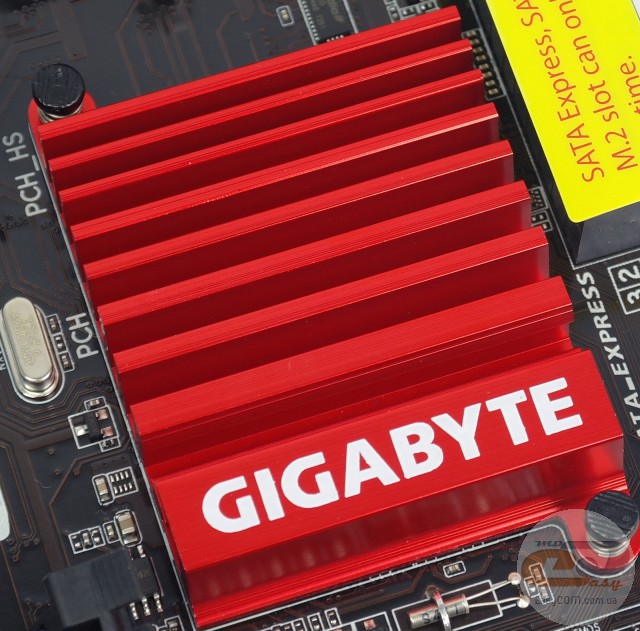

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 41,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 35,6°C.

Отримані результати можна охарактеризувати як цілком гідні, оскільки до критичних значень є ще достатній запас міцності.

GIGABYTE GA-Z97X-SLI

GIGABYTE GA-Z97X-SLI

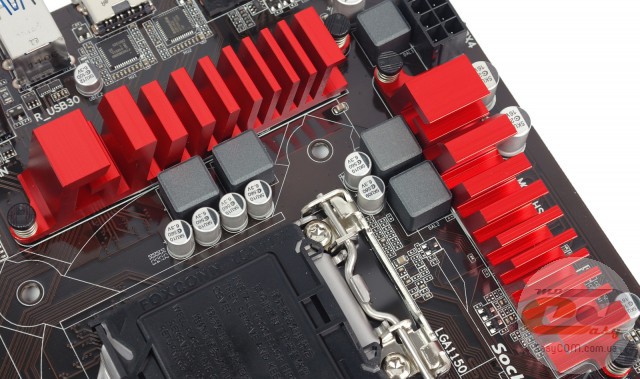

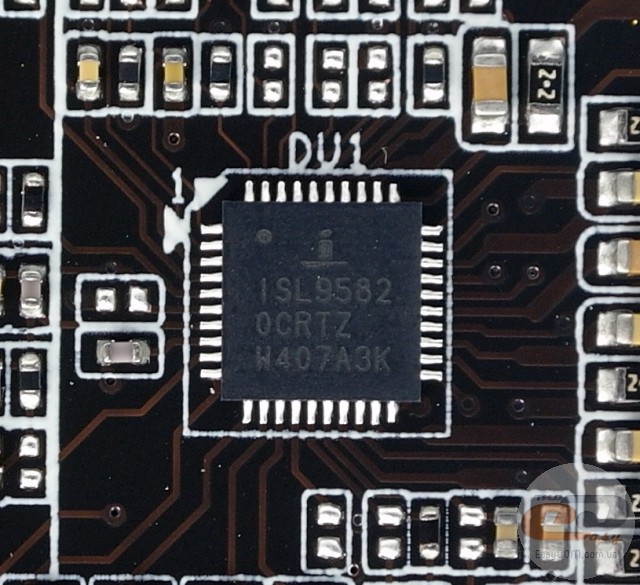

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-Z97X-SLI

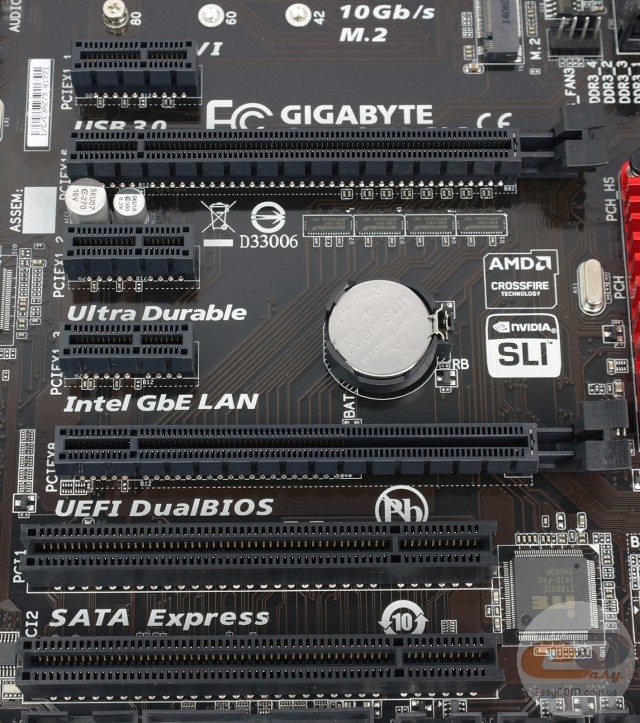

Для розширення функціональності рішення GIGABYTE GA-Z97X-SLI у розпорядженні в користувача є сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI;
  7. PCI.

Завдяки наявності двох роз’ємів PCI Express x16 і підтримці технологій AMD CrossFireX і NVIDIA SLI є можливість встановити дві відеокарти. І оскільки обидва слоти підключені до процесора, то у випадку монтажу двох графічних прискорювачів лінії PCI Express 3.0 розподіляться за схемою х8+х8. Також відзначимо, що ви без проблем зможете встановити дві відеокарти з трьохслотовим кулером, і при цьому в вас усе ще залишиться один роз’єм PCI Express 2.0 x1 у вільному доступі.

GIGABYTE GA-Z97X-SLI

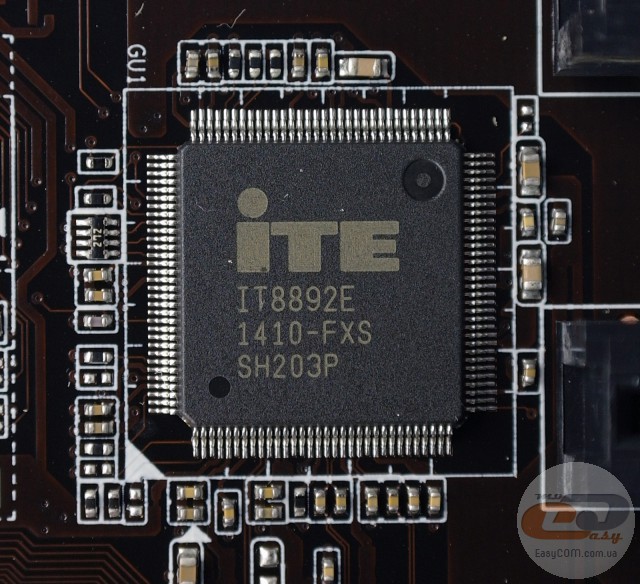

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-Z97X-SLI

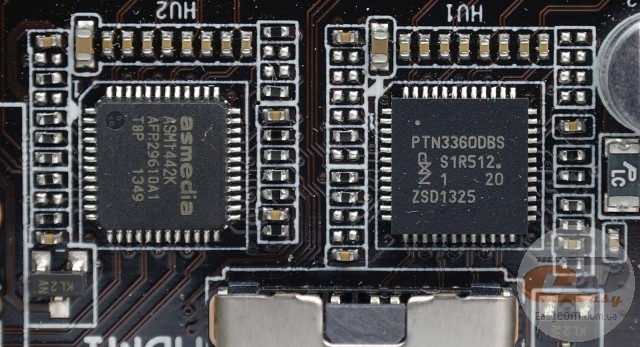

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами двох мікросхем: PTN3360DBS і ASMedia ASM1442K.

GIGABYTE GA-Z97X-SLI

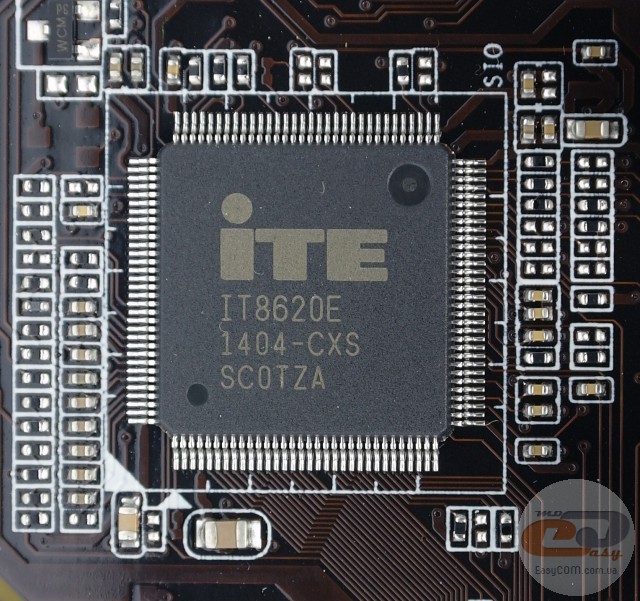

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97X-SLI

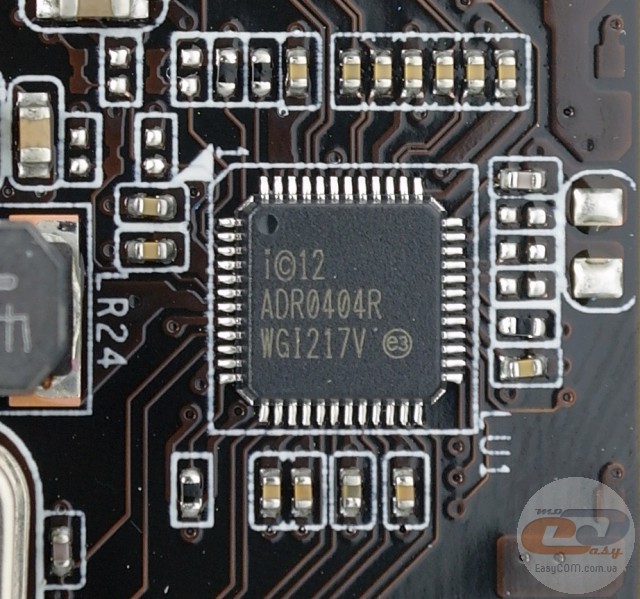

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI217V, а розподіл мережевих ресурсів допоможе виконати утиліта cFos Speed, яка також гарантує зниження затримок при передачі мережевої інформації.

GIGABYTE GA-Z97X-SLI

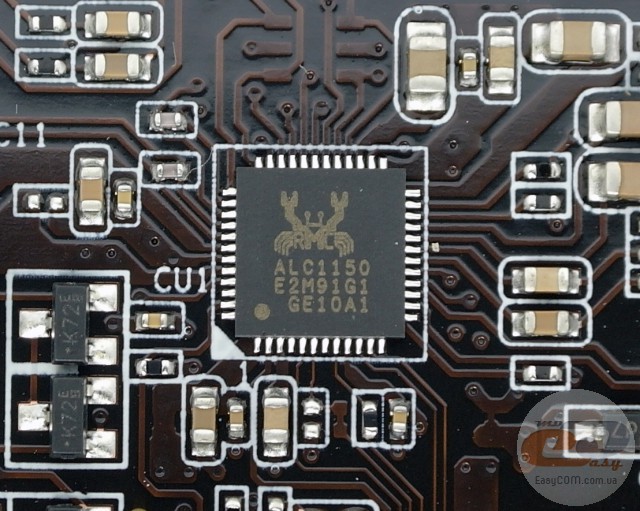

Звукова підсистема моделі GIGABYTE GA-Z97X-SLI основана на 8-канальному кодеку Realtek ALC1150, який забезпечує відтворення звуку зі співвідношенням сигнал/шум (SNR) на рівні 115 дБ і запис на рівні 104 дБ. До того ж у ньому реалізована підтримка технологій Acoustic Echo Cancellation (AEC), Beam Forming (BF) і Noise Suppression (NS). В обв'язці кодека використовується вбудований аудіопідсилювач, який забезпечує роботу навіть студійних навушників з імпедансом до 600 Ом.

Додатково нагадаємо, що звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням. А для зменшення перехресних наведень лівий і правий звукові канали розташовані на окремих шарах текстоліту.

GIGABYTE GA-Z97X-SLI

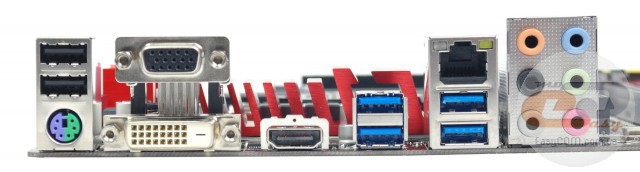

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 6 x аудіопортів.

Відзначимо, що подібна конфігурація є дуже вдалою для даного цінового сегменту, оскільки обладнана трьома відеовиходами (включаючи HDMI), чотирма портами USB 3.0, а також зручним підключенням багатоканальної акустики та можливістю використання периферії з інтерфейсом PS/2. Також нагадаємо, що за допомогою відповідних колодок на поверхні друкованої плати ви зможете винести на задню панель корпусу порти COM і LPT.

GIGABYTE GA-Z97X-SLI

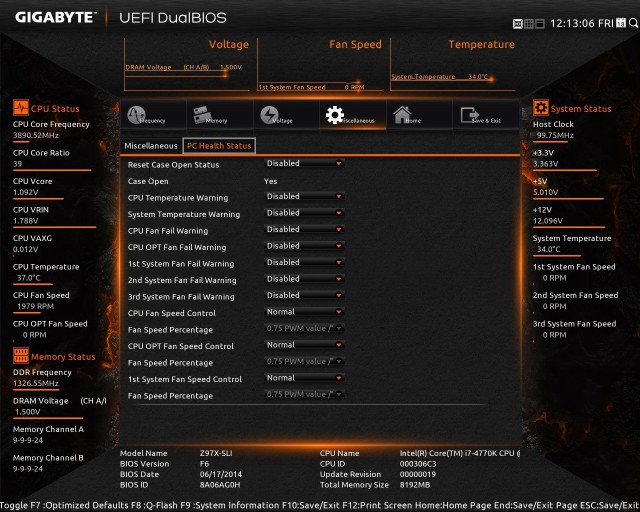

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-SLI дуже хороші. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-Z97X-SLI

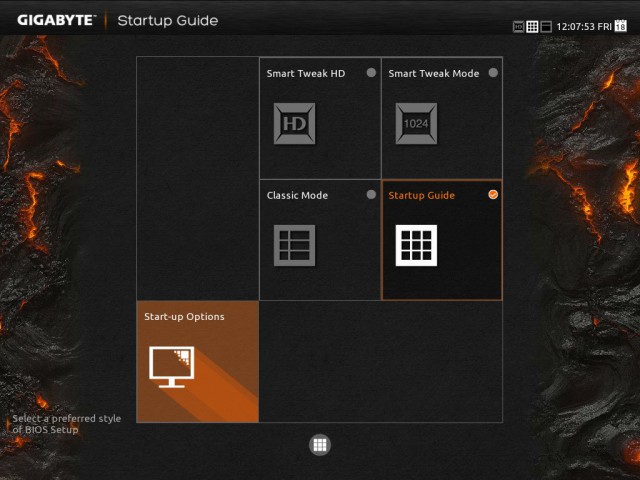

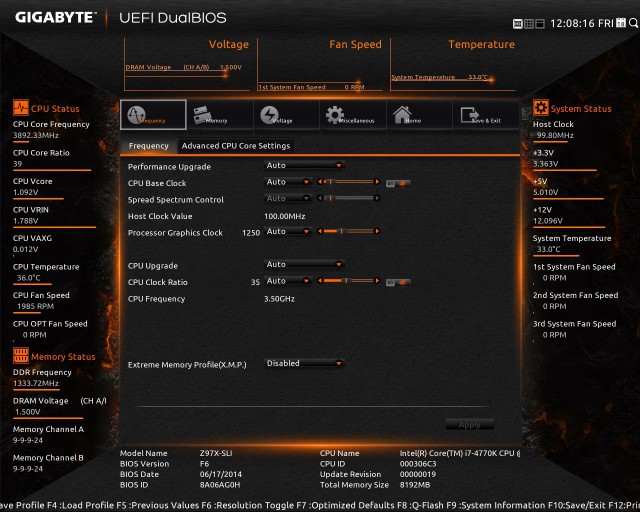

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: Smart Tweak HD (роздільна здатність 1280), Smart Tweak (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), Classic mode (класичний варіант BIOS) і StartUp mode (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97X-SLI

Як ви вже могли помітити, під час роботи в режимі Smart Tweak HD немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі Classic mode, доступні в Smart Tweak HD.

GIGABYTE GA-Z97X-SLI

Усі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97X-SLI

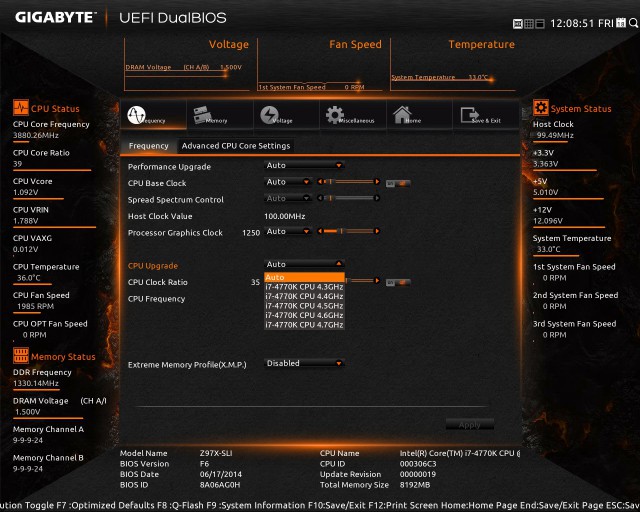

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97X-SLI

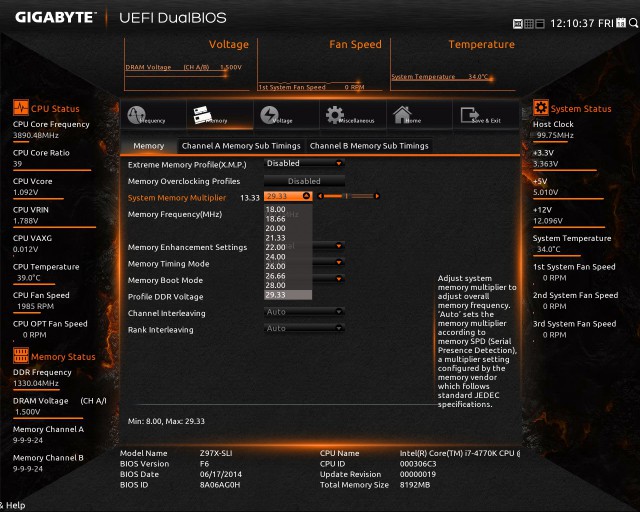

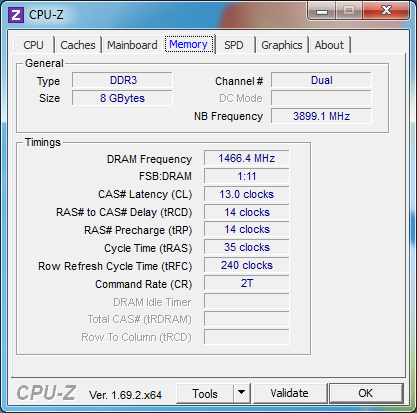

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можливо запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97X-SLI

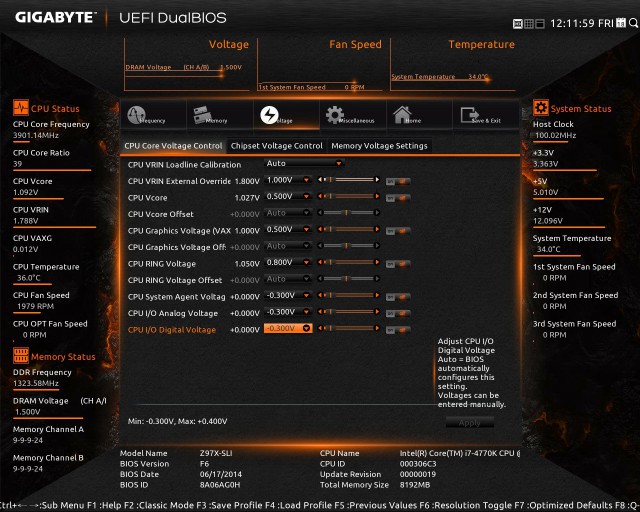

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

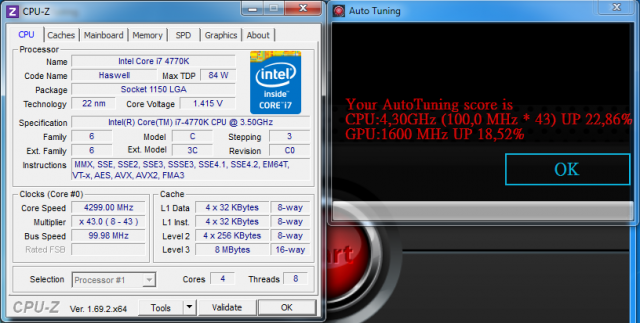

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Protection

150,0 – 400,0

50



DDR CH(A/B) Voltage Pro

150,0 -300,0

50



DRAM Termination

0,325 – 1,939

0,003



CPU VRIN PWM Switch

300,0 – 400,0

50



DDR CH(A/B) PWM Switch

200,0 - 300,0

50



CPU VRIN External Override

1,000 – 2,400

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,700

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
