Огляд і тестування материнської плати GIGABYTE GA-Z97X-Gaming 7

Ми продовжуємо наше знайомство з новою лінійкою ігрових материнських плат GIGABYTE G1.GAMING, представленою разом з іншими рішеннями тайванської компанії на чіпсетах Intel Z97 і Intel H97. У даному огляді ми торкнемося однієї з моделей формату ATX, яка стоїть у внутрішній ієрархії на кілька щаблів нижче, аніж недавно розглянута нами GIGABYTE GA-Z97X-Gaming G1 WIFI-BK.

При середній вартості близько 220 доларів США (на момент написання огляду) материнська плата GIGABYTE GA-Z97X-Gaming 7 є «топовою» моделлю, яка пропонує дуже цікаве поєднання хорошого оснащення, привабливого дизайну та цілком обґрунтованого цінового позиціонування.

Також не варто забувати про наявність цілого ряду фірмових технологій і особливостей, про які ми поговоримо трохи нижче. А поки що пропонуємо вам ознайомитися з технічними характеристиками новинки.

GIGABYTE GA-Z97X-Gaming 7

Специфікація материнської плати GIGABYTE GA-Z97X-Gaming 7:

Виробник

GIGABYTE

Модель

GA-Z97X-Gaming 7 (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п'ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* / 3100* / 3200* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (CPU)

х16

x8+х8

x8+х4+х4

3 x PCI Express 2.0 x1

1 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

1 x SATA Express

RAID 0, RAID 1, RAID 5, RAID 10

Контролер Marvell 88SE9172 підтримує:

2 x SATA 6 Гбіт/с

RAID 0, RAID 1

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Роз’єм додаткового живлення PCI Express

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (3 х 4-контактні та 1 х 3-контактний)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub
2 х PS/2 (для підключення мишки та клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 x M.2 (NGFF)

8 x SATA 6 Гбіт/с

1 x SATA Express

1 х роз’єм TPM

1 х порт COM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х S/PDIF Out

2 х перемикачі BIOS

1 х клавіша ввімкнення

1 х клавіша перезавантаження

1 х клавіша скидання CMOS

1 х діагностичний LED-індикатор

1 х набір роз’ємів для прямого вимірювання напруг на ключових елементах

BIOS

AMI UEFI BIOS

2 x 128 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 x міст 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Gigabyte+GA-Z97X-Gaming+7

Упаковка та комплектація

GIGABYTE GA-Z97X-Gaming 7

Новинка постачається в коробці стандартних розмірів, виконаній зі щільного картону та прикрашеній фірмовою поліграфією в єдиному стилі з іншими рішеннями лінійки GIGABYTE G1.GAMING. На лицьовій стороні заслуговують на увагу найменування компанії-виробника та моделі пристрою. Також у верхньому куті розташований невеликий логотип фірмової концепції Ultra Durable.

GIGABYTE GA-Z97X-Gaming 7

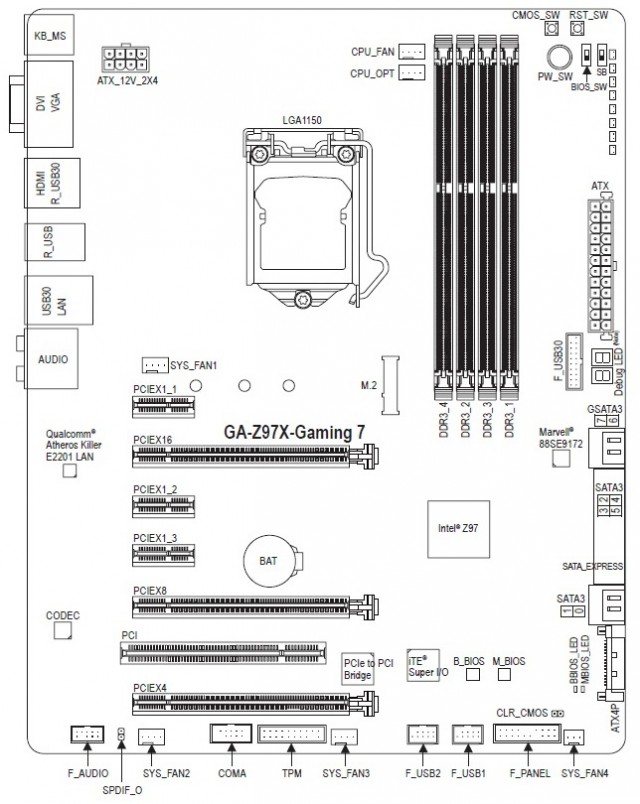

На звороті покупець зможе ознайомитися зі схематичним зображенням материнської плати, її інтерфейсною панелі, а також з короткими технічними характеристиками. Додатково тут перераховані ключові особливості та переваги GIGABYTE GA-Z97X-Gaming 7:

  • 2-Way SLI / 3-Way CrossFireX Support – підтримується встановлення трьох графічних прискорювачів на основі рішень від AMD з розподілом ліній за схемами х16 / х8+х8 / x8+x4+x4 або двох від NVIDIA, оскільки адаптери даної компанії не підтримують схеми з пропускною здатністю х4.
  • Long Lifespan Durable Black Solid Caps – у всіх колах живлення материнської плати використовуються винятково твердотільні конденсатори зі збільшеним терміном служби.
  • Precise Digital CPU Power Design – новинка має точну цифрову підсистему живлення процесора.
  • Gold Plated CPU Socket – контакти процесорного роз’єму покриті 15-мкм шаром золота.
  • Realtek ALC1150 115dB SNR HD Audio with Built-in Rear Audio Amplifier – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач із підтримкою студійних навушників з імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.
  • Gold Plated Audio Ports – на материнській платі встановлені високоякісні позолочені аудіороз’єми для стійкої до перешкод передачі сигналу.
  • Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням червоного кольору.
  • High-End Audio Capacitors – у складі звукової підсистеми використовуються спеціальні аудіоконденсатори високого класу виробництва компанії Nichicon.
  • SATA Express & M.2 – реалізовані силами чіпсету інтерфейси SATA Express і M.2 підтримують швидкість передачі даних до 10 Гбіт/с.
  • Qualcomm Atheros Killer E2201 – мережевий контролер, який володіє можливістю автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного трафіку, забезпечуючи низькі затримки для передачі ігрових даних.
  • OC-PEG – новинка має роз’єм для додаткового живлення слотів PCI Express x16, який буде актуальний у випадку встановлення кількох продуктивних графічних прискорювачів.
  • Quick Buttons & Debug Display - на друкованій платі розташовані клавіші ввімкнення, перезавантаження та скидання CMOS, а також діагностичний LED-індикатор для швидкого й ефективного встановлення причини виниклих несправностей.

GIGABYTE GA-Z97X-Gaming 7

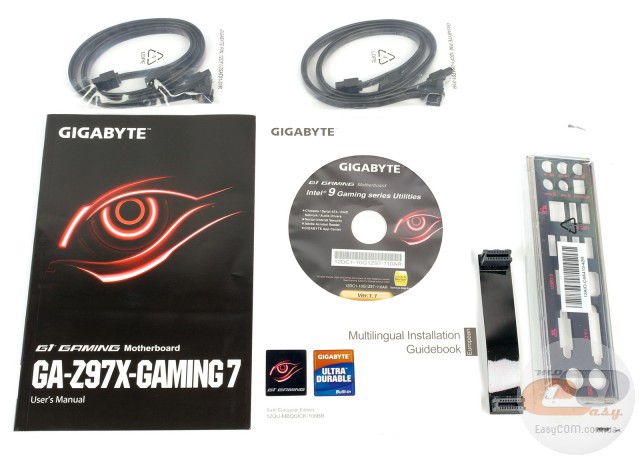

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA і приємний бонус у вигляді містка 2-Way NVIDIA SLI.

Дизайн і особливості плати

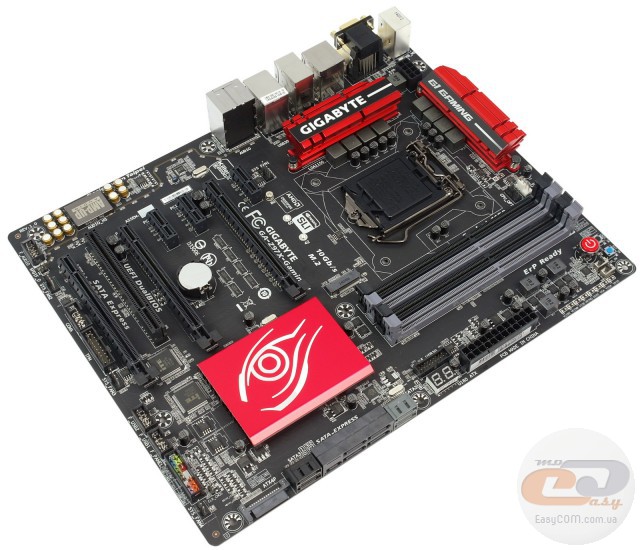

GIGABYTE GA-Z97X-Gaming 7

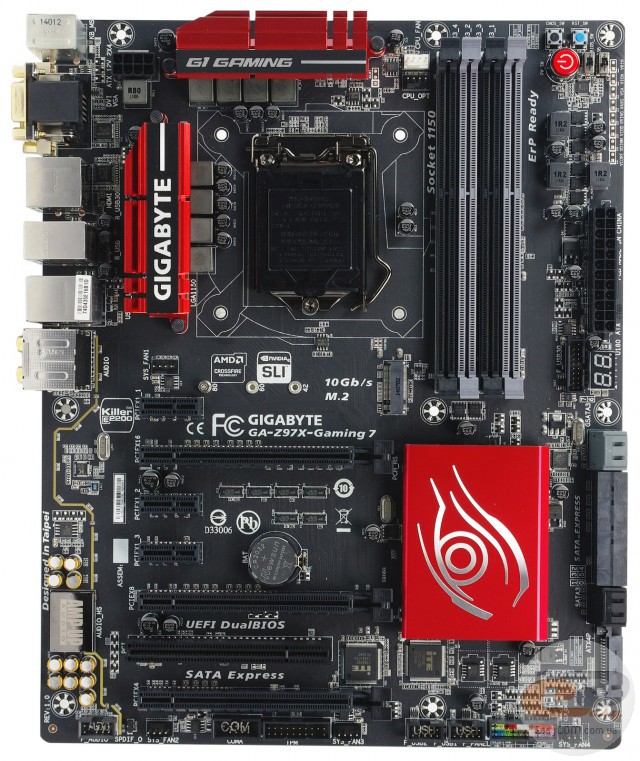

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм) і відрізняється дуже приємним оформленням з перевагою темних і червоних відтінків. Окремо відзначимо стильний фірмовий логотип серії GIGABYTE G1.GAMING на радіаторі охолодження чіпсету.

Що стосується компонування набортних елементів, то й даний аспект виконаний на вищому рівні: DIMM-слоти обладнані засувками тільки з одного боку, а всі ключові порти та роз’єми розташовані на оптимальних місцях, ближче до країв друкованої плати.

GIGABYTE GA-Z97X-Gaming 7

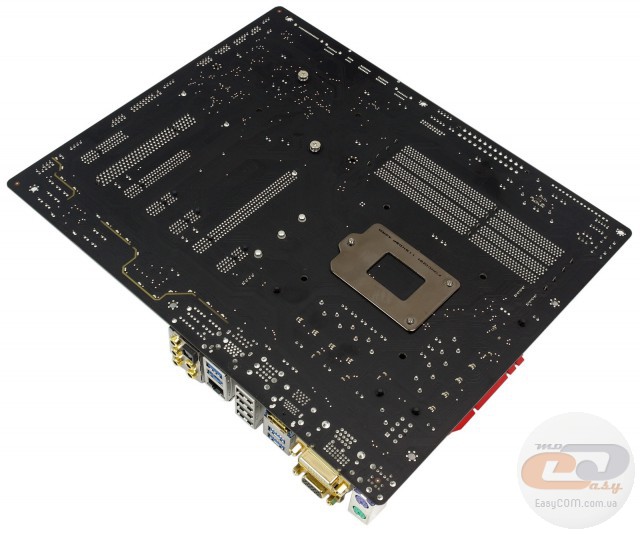

Глянувши на зворотну сторону GIGABYTE GA-Z97X-Gaming 7, можна відзначити наявність стандартної опорної пластини процесорного роз’єму. Заслуговує на увагу й той факт, що радіатор охолодження чіпсету закріплений за допомогою гвинтів, у той час як аналогічні елементи на компонентах підсистеми живлення процесора фіксуються за допомогою пластикових кліпс.

GIGABYTE GA-Z97X-Gaming 7

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, три роз’єми для системних вентиляторів, колодка роз’ємів фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів), а також порти COM і TPM. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

GIGABYTE GA-Z97X-Gaming 7

GIGABYTE GA-Z97X-Gaming 7

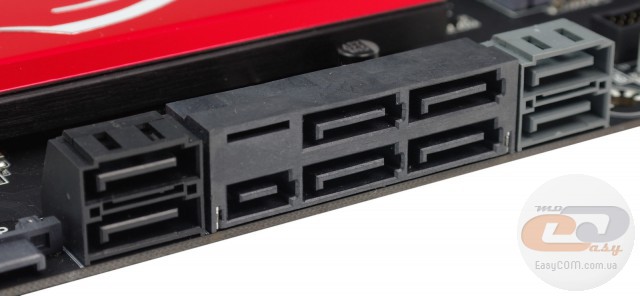

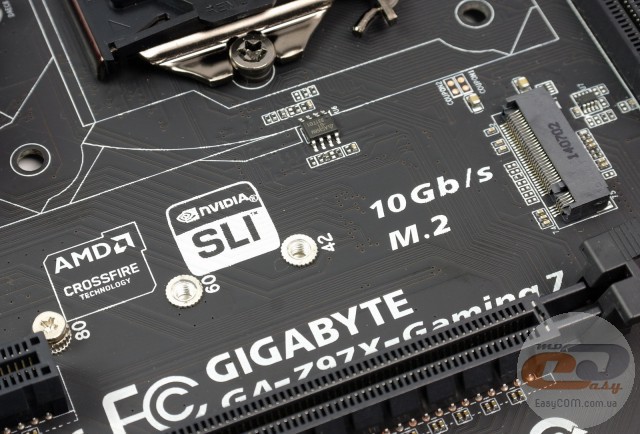

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express. Робота всіх інтерфейсів, за винятком двох портів SATA сірого кольору (функціонують завдяки контролеру Marvell 88SE9172), реалізована силами чіпсету. Для них є підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. А от для двох позначених роз’ємів SATA сірого кольору доступні лише масиви RAID 0 і RAID 1.

Окремо відзначимо, що в цьому випадку є певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов'язано з нестачею вільних чіпсетних ліній PCI Express 2.0.

GIGABYTE GA-Z97X-Gaming 7

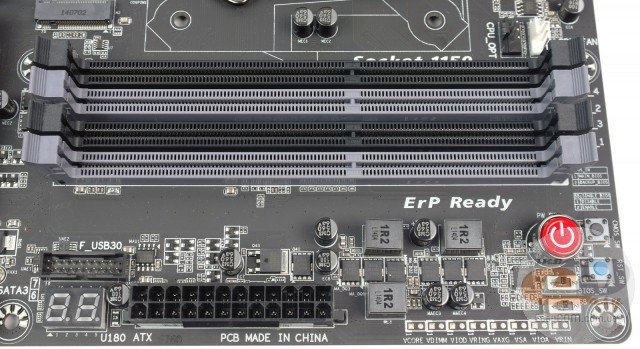

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32-х ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Поруч із нею є діагностичний LED-індикатор. Усього GIGABYTE GA-Z97X-Gaming 7 може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z97X-Gaming 7

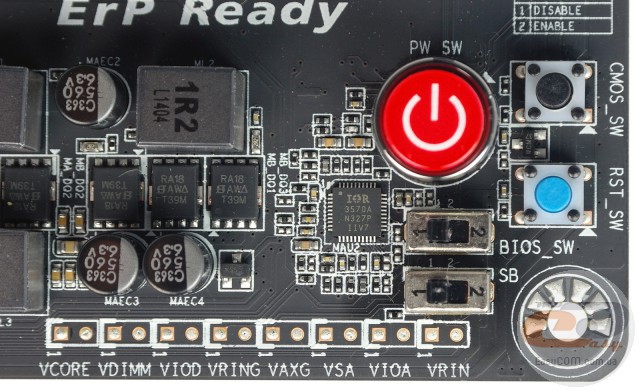

Окремо відзначимо правий верхній кут друкованої плати, де розташований ряд керуючих елементів, які будуть особливо корисні у випадку використання новинки в якості основи для відкритого стенду або при оверклокерських експериментах. Тут є: клавіші ввімкнення, перезавантаження та скидання CMOS; перемикач між двома мікросхемами з прошиваннями BIOS; перемикач, відповідальний за активацію або деактивацію режиму DualBIOS, а також точки для вимірювання напруг на ключових компонентах системи за допомогою мультиметра.

GIGABYTE GA-Z97X-Gaming 7

GIGABYTE GA-Z97X-Gaming 7

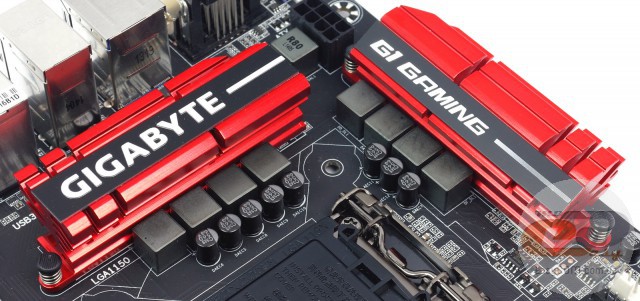

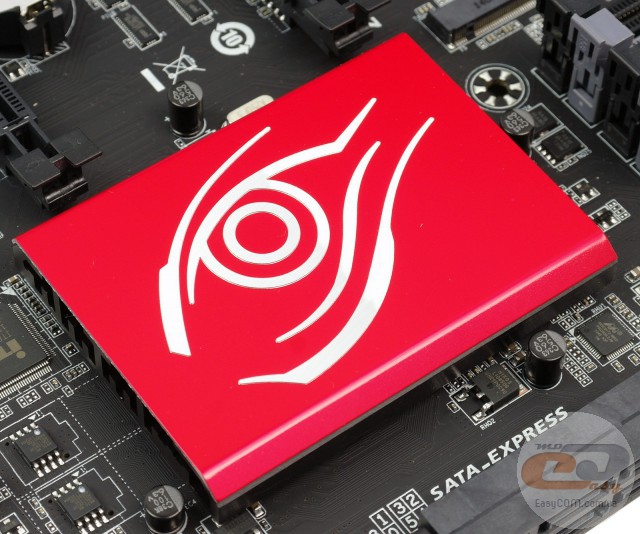

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 37,2°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 36,1°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що повинно позитивно позначитися на розгінному потенціалі цієї моделі.

GIGABYTE GA-Z97X-Gaming 7

GIGABYTE GA-Z97X-Gaming 7

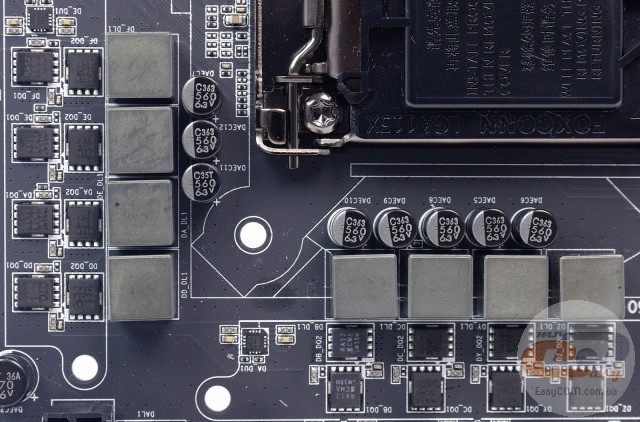

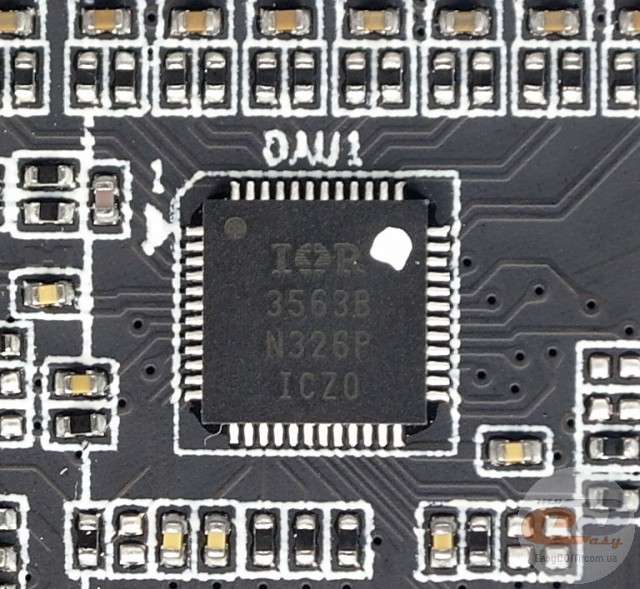

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR 3563B. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: чорні твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми. Також є роз’єм живлення PCI Express біля портів SATA, який буде корисний при організації потужної графічної підсистеми з кількох відеокарт.

GIGABYTE GA-Z97X-Gaming 7

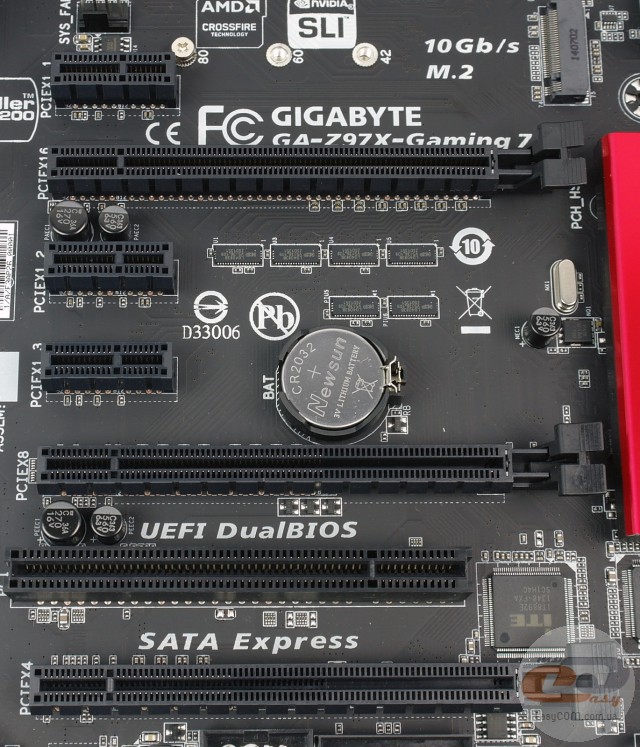

Для розширення функціональності GIGABYTE GA-Z97X-Gaming 7 у розпорядженні користувача є сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8 або х4);
  6. PCI;
  7. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, новинка оснащена трьома слотами для організації графічної підсистеми, які підключені до процесора. Відповідно, вони ділять між собою всі 16 доступних ліній стандарту PCI Express 3.0. Враховуючи підтримку технологій AMD CrossFireX і NVIDIA SLI, можливе встановлення до трьох відеокарт із розподілом ліній за наступними схемами: х16 / х8+х8 / х8+х4+х4. Окремо нагадаємо, що останній варіант буде працездатним винятково з відеокартами на основі рішень від компанії AMD, оскільки адаптери NVIDIA не підтримують схеми із пропускною здатністю х4.

Також відзначимо грамотне компонування слотів на друкованій платі, яке дозволить без проблем встановити пару відеокарт із трьохслотовою системою охолодження, при цьому у вас все ще буде один слот PCI Express 2.0 x1 у вільному доступі.

GIGABYTE GA-Z97X-Gaming 7

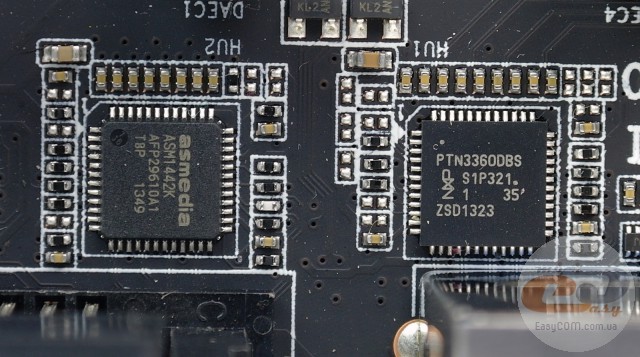

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхем ASMedia ASM1442K і PTN3360DBS.

GIGABYTE GA-Z97X-Gaming 7

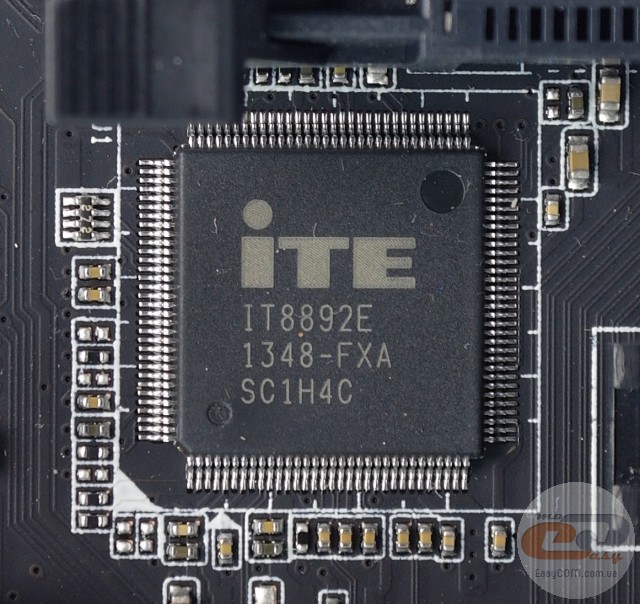

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то робота одного відповідного роз’єму реалізована за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-Z97X-Gaming 7

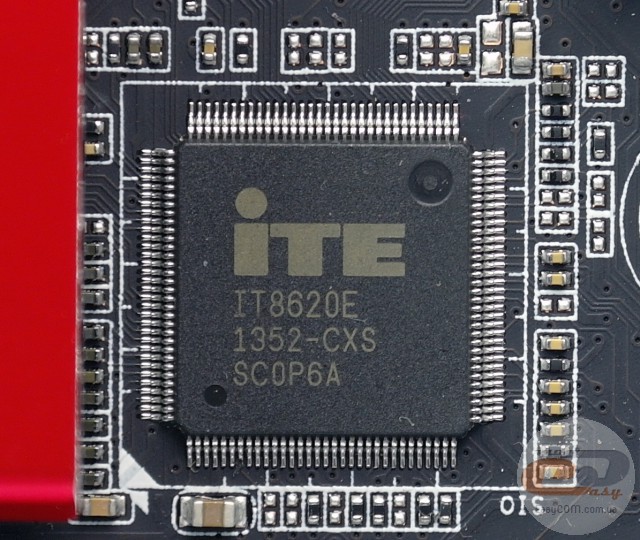

Можливості Multi I/O основані на контролері ITE IT8620E, який керує системними вентиляторами, портами COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97X-Gaming 7

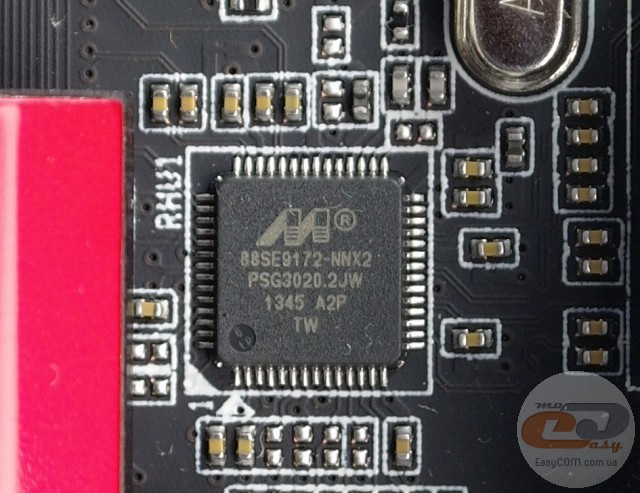

Функціонування двох додаткових портів SATA 6 Гбіт/с виконане силами контролера Marvell 88SE9172.

GIGABYTE GA-Z97X-Gaming 7

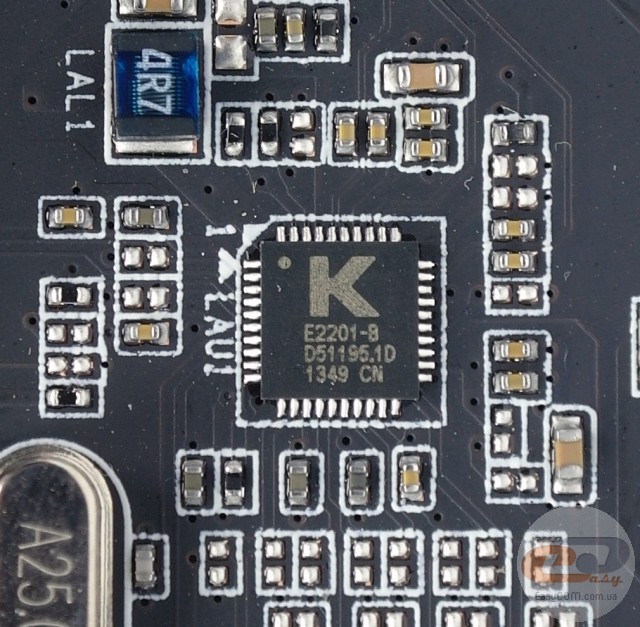

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE GA-Z97X-Gaming 7

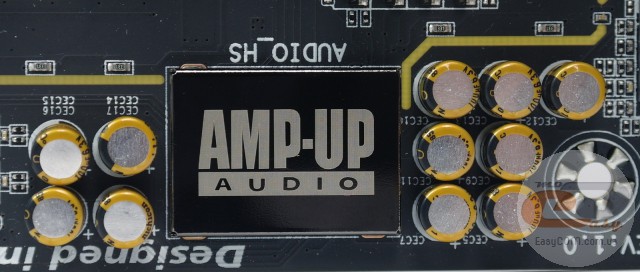

Звукова підсистема GIGABYTE GA-Z97X-Gaming 7 являє собою досить цікаву конструкцію з дизайном GIGABYTE AMP-UP Audio. Вона основана на 8-канальному кодеку Realtek ALC1150, який працює в парі з окремим підсилювачем для підтримки функціонування навушників з імпедансом до 600 Ом. А в обв'язці використовуються високоякісні аудіоконденсатори компанії Nichicon. Додатково нагадаємо, що весь звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням. До того ж правий і лівий аудіоканали реалізовані на окремих шарах текстоліту, що також сприяє поліпшенню загальної якості звучання. Ну а для тонких поціновувачів аудіо та геймерів є ПЗ Sound Blaster X-Fi MB3, яке дозволяє проводити оптимізацію роботи звукової підсистеми вже на програмному рівні.

GIGABYTE GA-Z97X-Gaming 7

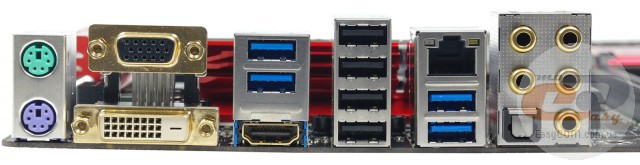

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 х USB 2.0;
  • 2 х PS/2 (миша та клавіатура);
  • 1 х оптичний S/PDIF out;
  • 5 x аудіопортів.

Дану конфігурацію інтерфейсної панелі можна сміливо назвати відмінною. Крім великої кількості портів USB, зручного підключення багатоканальної акустики (позолочені аудіовиходи), а також можливості використання периферії з інтерфейсом PS/2, вона має хороший набір відеовиходів, включаючи HDMI, який забезпечує виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

GIGABYTE GA-Z97X-Gaming 7

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-Gaming 7 дуже хороші. В наявності шість роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU (4-контактні), у той час як чотири інші призначені для системних вертушок (3 х 4-контактні та 1 х 3-контакний).

UEFI BIOS

GIGABYTE GA-Z97X-Gaming 7

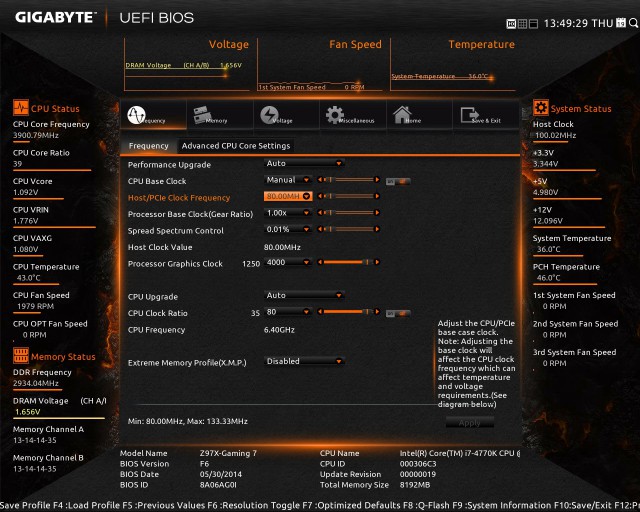

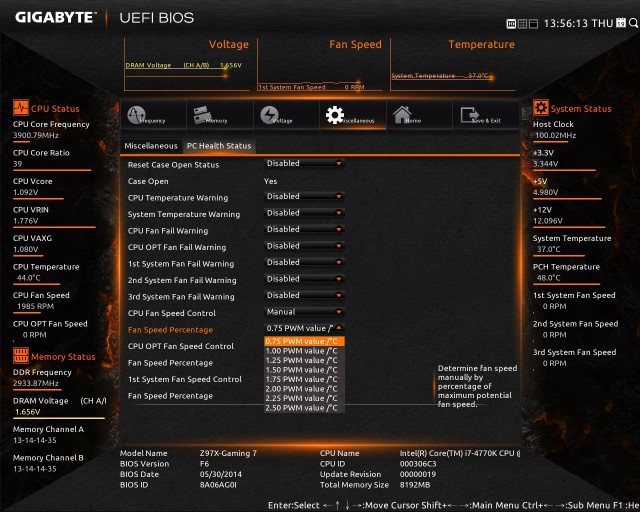

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: Smart Tweak HD (роздільна здатність 1280), Smart Tweak (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), Classic mode (класичний варіант BIOS) і Startup mode (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97X-Gaming 7

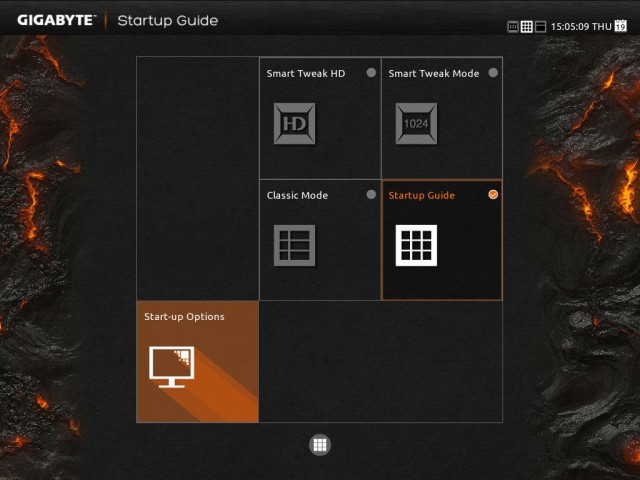

Як ви вже могли помітити, під час роботи в режимі Smart Tweak HD немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів; стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Також відзначимо, що не всі пункти, присутні в режимі Classic mode, доступні в Smart Tweak HD.

GIGABYTE GA-Z97X-Gaming 7

Всі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97X-Gaming 7

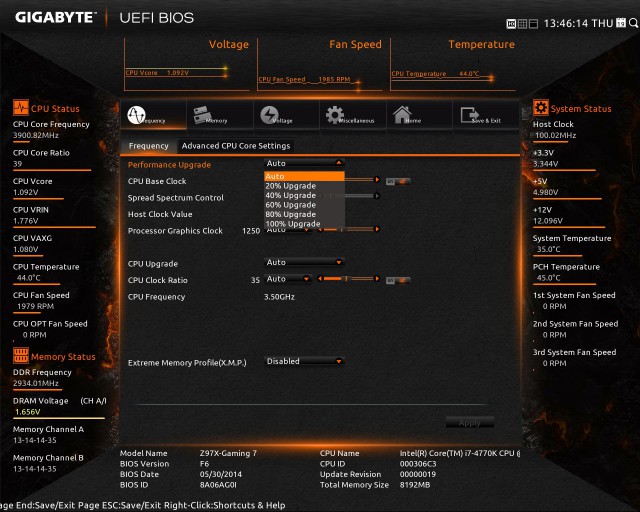

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97X-Gaming 7

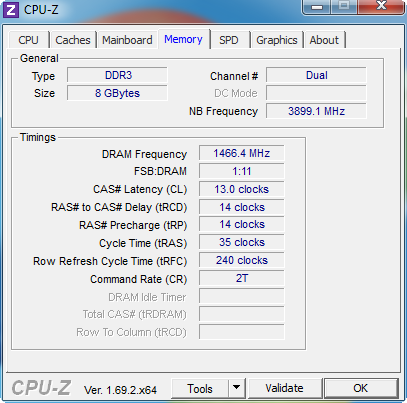

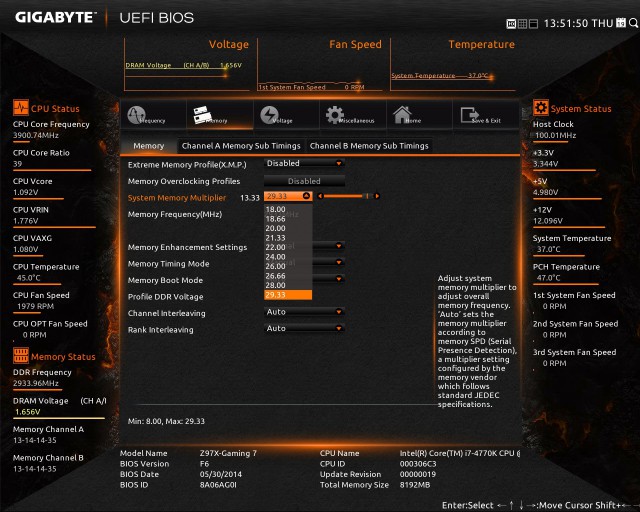

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можливо запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97X-Gaming 7

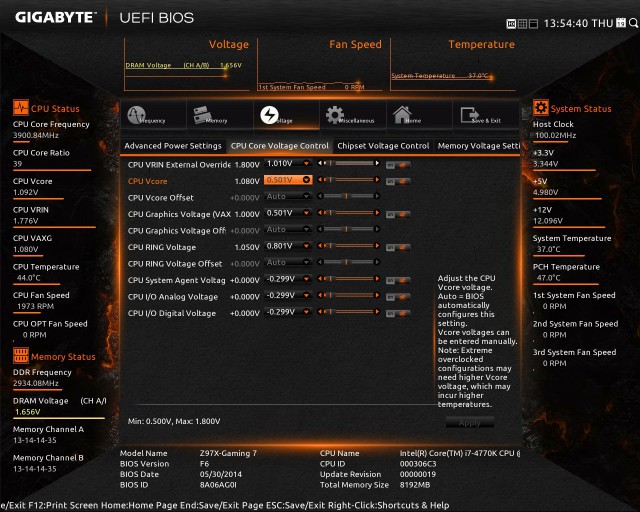

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

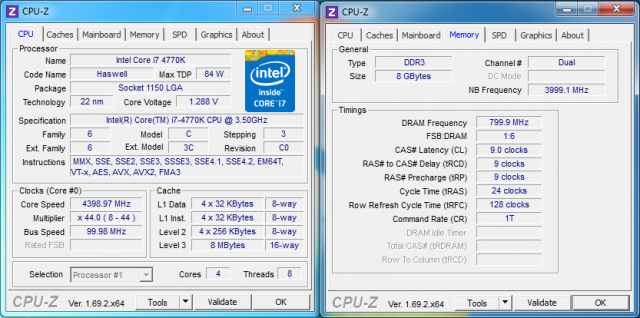

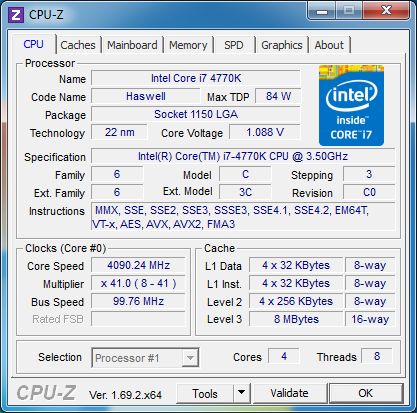

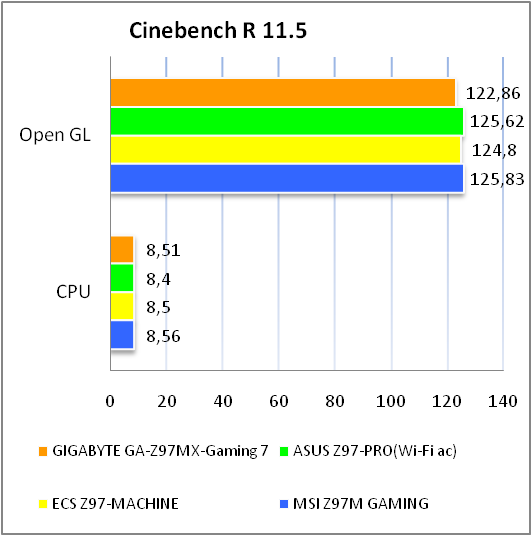

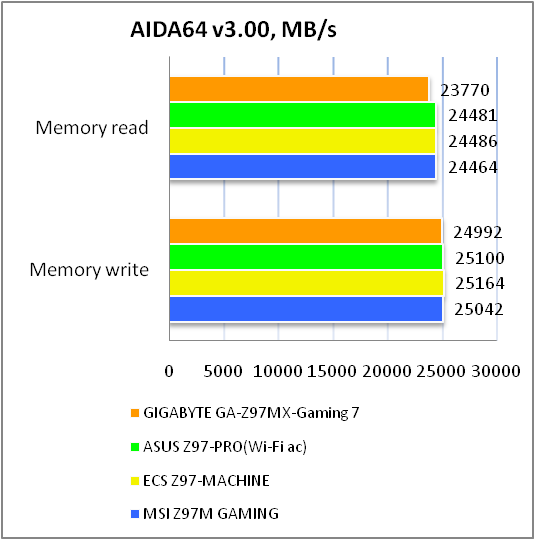

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

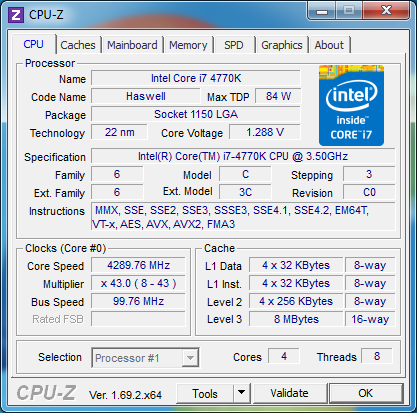

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

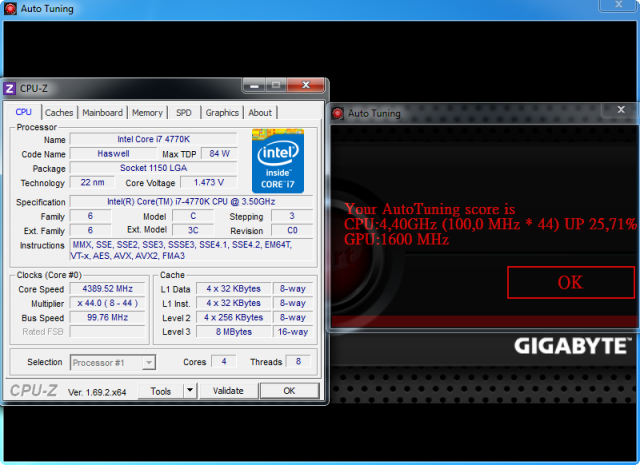

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Protection

150,0 – 400,0

50



DDR CH(A/B) Voltage Pro

150,0 -300,0

50



CPU VRIN PWM Switch

200,0 – 300,0

50



DDR CH(A/B) PWM Switch

200,0 - 300,0

50



CPU VRIN External Override

1,000 – 2,400

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,800

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
