Огляд і тестування материнської плати GIGABYTE GA-Z97M-D3H

Материнська плата, про яку піде мова в даному огляді, пропонує непогане поєднання компактного форм-фактора, доступної вартості, а також традиційної фірмової якості. Модель GIGABYTE GA-Z97M-D3H, якщо судити винятково по її ТТХ, бачиться нам дуже цікавим рішенням для складання компактних мультимедійних систем або ігрових ПК із однією відеокартою. Судіть самі, за 130 – 135 доларів США ви одержуєте зручне підключення багатоканальної акустики, підтримку сучасних цифрових відеовиходів, формат microATX, а також цілком достатню кількість портів SATA 6 Гбіт/с і USB 3.0. Звичайно ж, заради зниження її вартості виробнику довелося відмовитися від реалізації інтерфейсів SATA Express і M.2, однак для доступного рішення це не настільки суттєво.

А зараз, за традицією, давайте поглянемо на докладні характеристики новинки.

GIGABYTE GA-Z97M-D3H

Специфікація материнської плати GIGABYTE GA-Z97M-D3H:

Виробник

GIGABYTE

Модель

GA-Z97M-D3H (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* / 3100* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

x16+х4

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC892

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x D-Sub

1 x DVI-D
1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х S/PDIF Out

1 х порт COM

1 х порт LPT

1 x порт TPM

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 225 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z97M-D3H

Коробка, у якій постачається материнська плата GIGABYTE GA-Z97M-D3H, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням, а також застосовуються радіатори з ефективним дизайном.
  • Performance – новинка має підтримку технології AMD CrossFireX, трьох відеовиходів, а також гігабітного мережевого контролера від компанії Realtek.
  • Durable – передбачає застосування довговічних твердотільних конденсаторів і позолочених контактів роз’єму ЦП.
  • Safe – дана модель оснащується двома мікросхемами з прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожен LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, що вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-Z97M-D3H

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжений опис згаданих вище ключових переваг.

GIGABYTE GA-Z97M-D3H

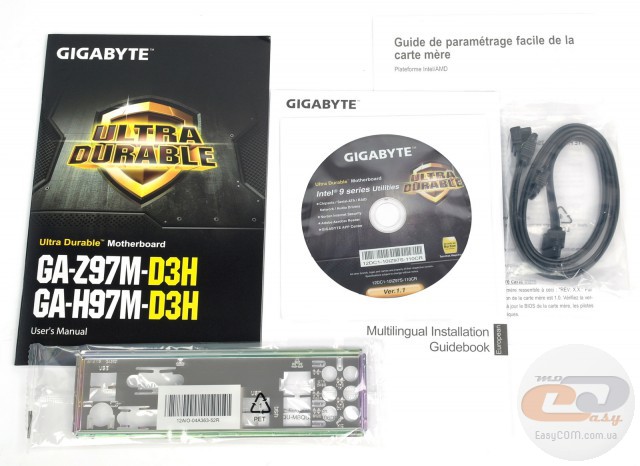

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили тільки два кабелі SATA, що є цілком очікуваним для доступного рішення.

Дизайн і особливості плати

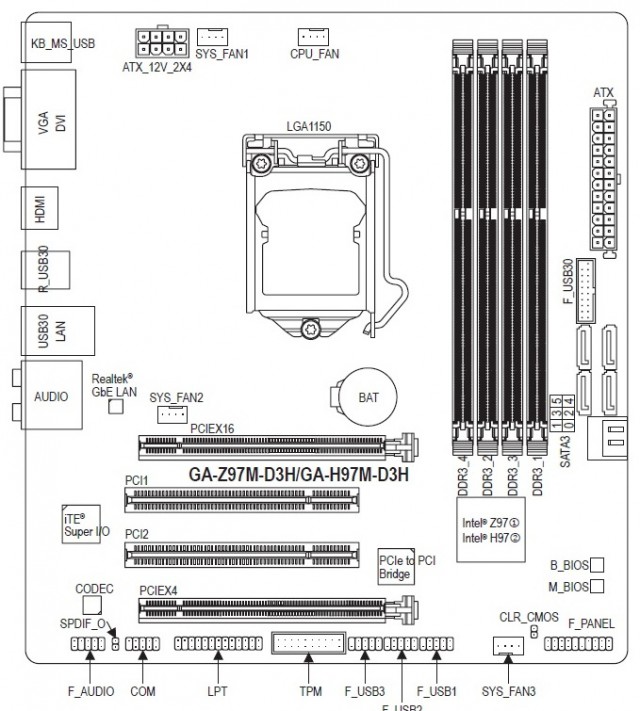

GIGABYTE GA-Z97M-D3H

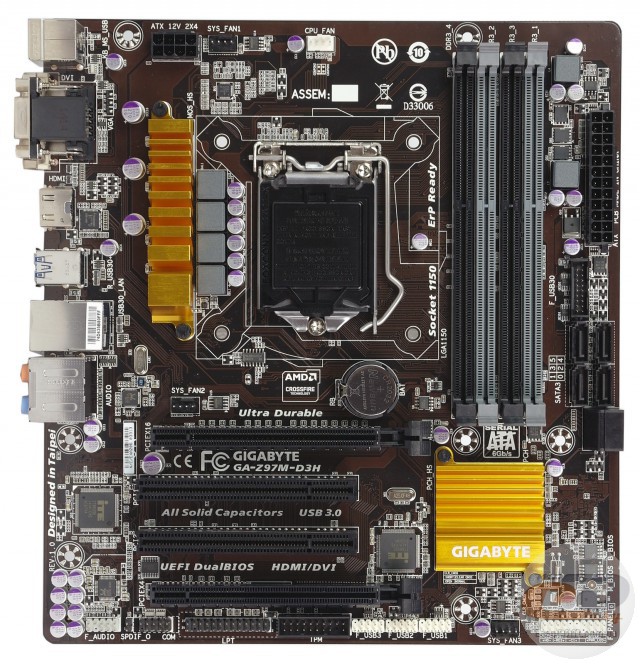

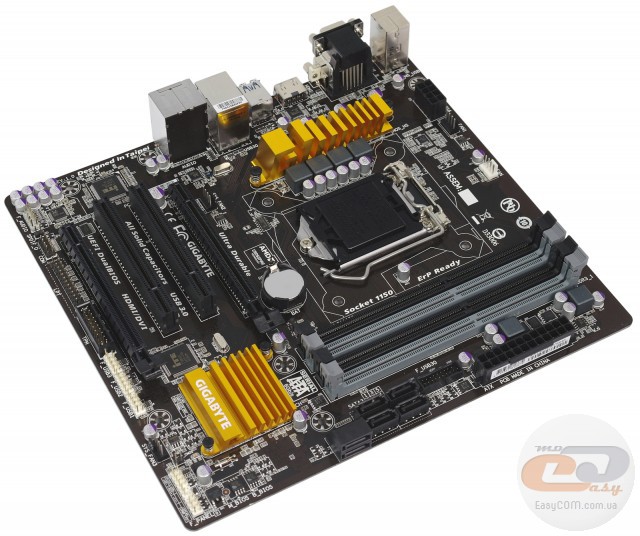

Темно-коричнева друкована плата формату microATX (244 х 225 мм) непогано поєднується з жовтими радіаторами системи охолодження, що не дає новинці виглядати надто строго й нудно. Що ж стосується компонування набортних елементів, то варто відзначити хорошу роботу інженерів. Вони спроектували новинку таким чином, що єдині два порти SATA, доступ до яких міг би бути теоретично ускладнений довгими платами розширення, розпаяні паралельно поверхні друкованої плати. Єдине, що варто врахувати під час складання системи, це відсутні кріпильні отвори по краях правої сторони, оскільки надмірне зусилля, наприклад, під час підключення основного кабелю живлення, може привести до пошкодження текстоліту.

GIGABYTE GA-Z97M-D3H

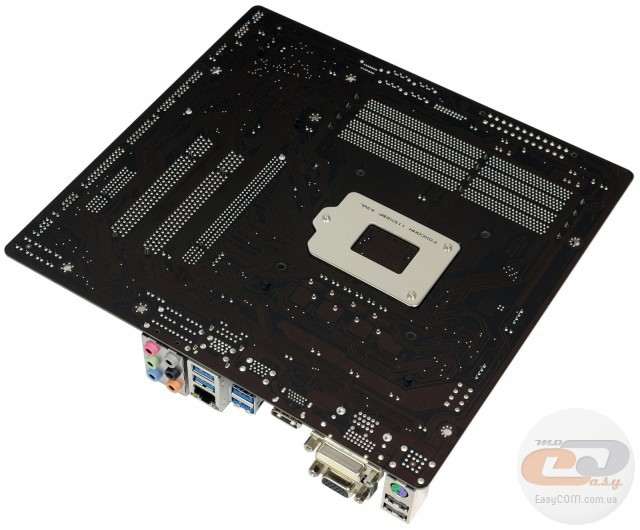

Перевернувши материнську плату, можна відзначити, що обидва радіатори закріплені за допомогою пластикових кліпс. Також виділимо традиційну опорну пластину процесорного роз’єму виробництва компанії Foxconn.

GIGABYTE GA-Z97M-D3H

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі; S/PDIF Out; порти COM, LPT і TPM; один із трьох роз’ємів для системних вентиляторів; колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-Z97M-D3H

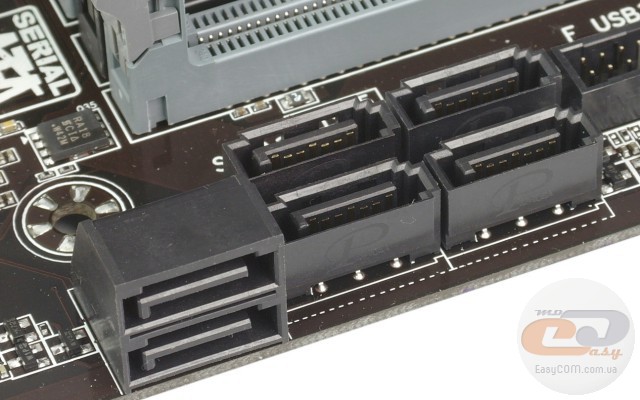

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, два з яких, як ми вже згадували, розташовані паралельно поверхні друкованої плати. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки чіпсету Intel Z97.

GIGABYTE GA-Z97M-D3H

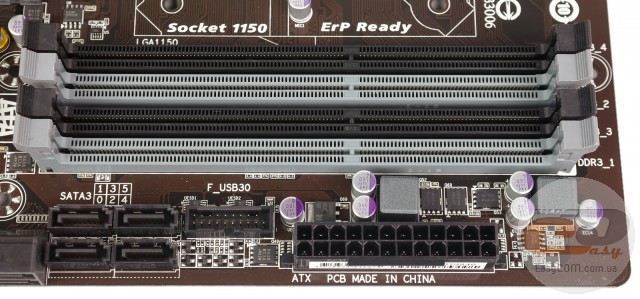

Тестована новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3100 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97M-D3H може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z97M-D3H

GIGABYTE GA-Z97M-D3H

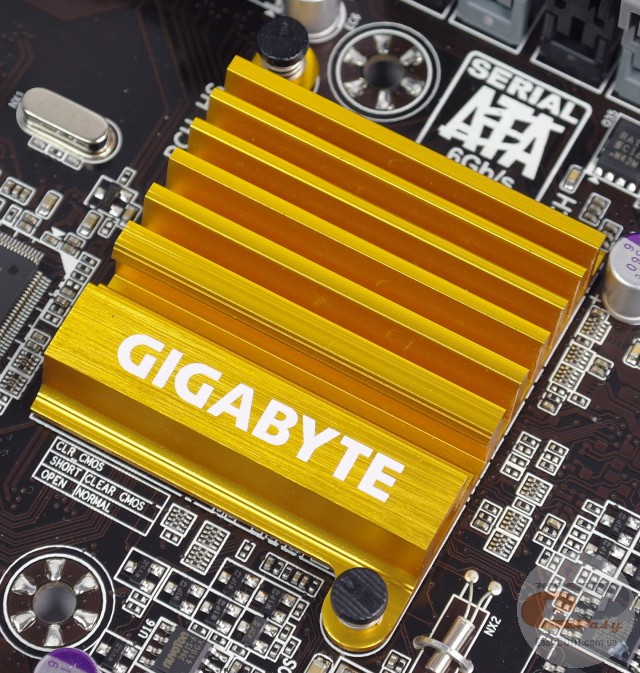

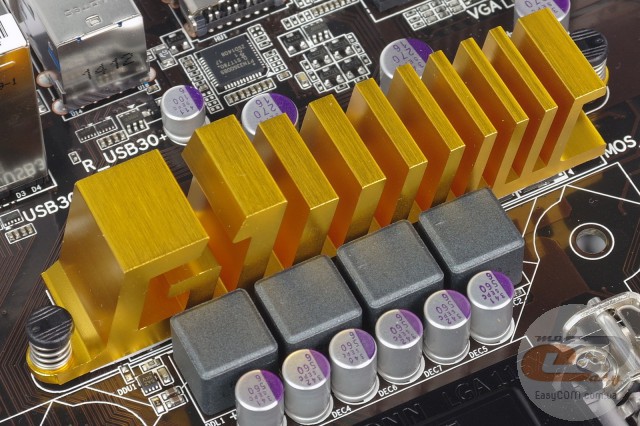

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як другий відповідає за охолодження елементів підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 46,8°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 41,3°C.

Як бачимо, незважаючи на трохи підвищену температуру ключових елементів, отримані результати є цілком гідними, оскільки, по-перше, перед нами доступне рішення, не призначене для серйозних оверклокерських експериментів, а по-друге, до критичних значень є ще достатній запас міцності.

GIGABYTE GA-Z97M-D3H

GIGABYTE GA-Z97M-D3H

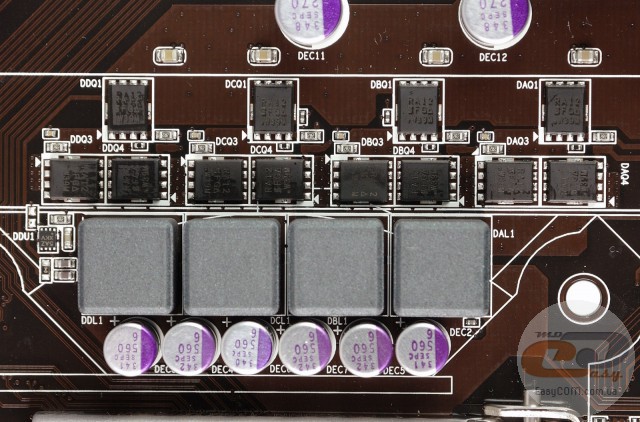

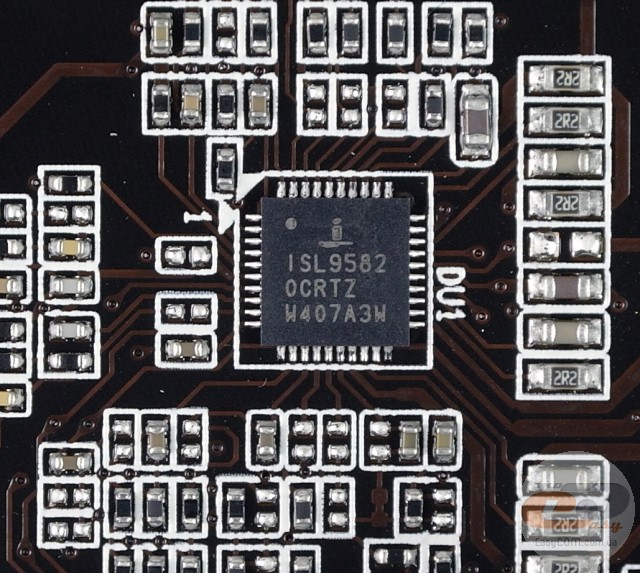

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу й дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-Z97M-D3H

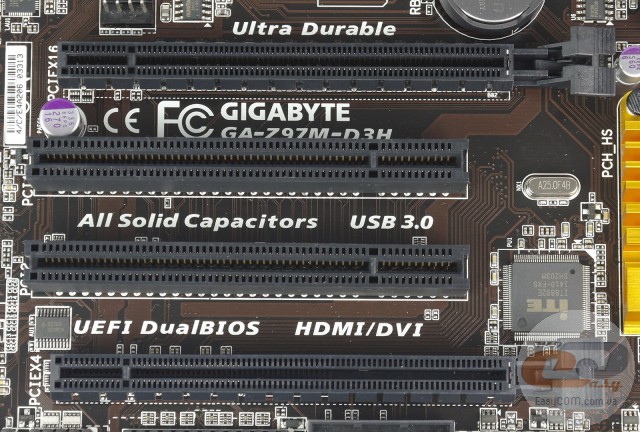

Для розширення функціональності рішення GIGABYTE GA-Z97M-D3H у розпорядженні в користувача присутні чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI;
  3. PCI;
  4. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, з двох слотів PCI Express x16 до процесора підключений тільки один, який завжди використовує всі 16 ліній стандарту PCI Express 3.0, тоді як другий роз’єм підключений до чіпсету і йому доступно максимум 4 лінії PCI Express 2.0. Завдяки підтримці технології AMD CrossFireX ви зможете встановити дві відеокарти в режимі х16+х4, однак дана схема не є оптимальною для розкриття потенціалу подібного зв'язування. Тому можна зробити висновок, що ця материнська плата найбільше підходить тільки для одного графічного прискорювача, у той час як другий слот PCI Express x16 більш розумно використовувати для інших плат розширення, оскільки новинка позбавлена підтримки PCI Express x1.

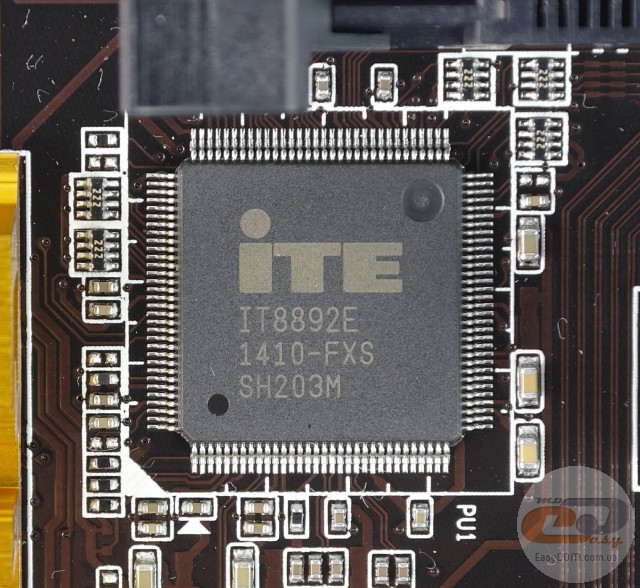

GIGABYTE GA-Z97M-D3H

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування відповідного роз’єму реалізоване за допомогою мосту PCIe-PCI, основаного на контролері ITE IT8892E.

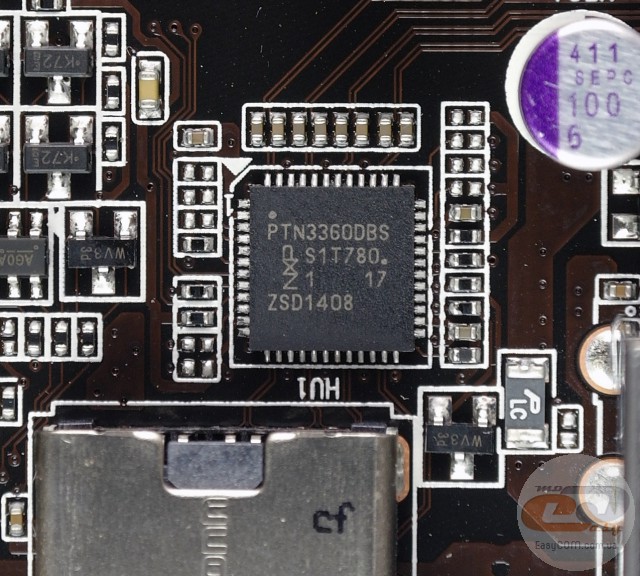

GIGABYTE GA-Z97M-D3H

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Z97M-D3H

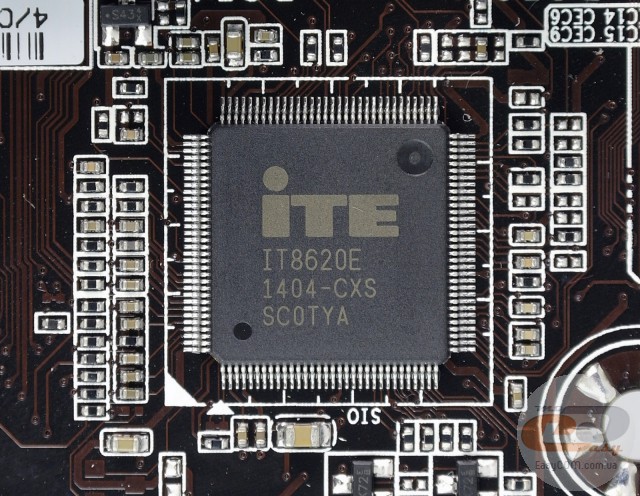

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97M-D3H

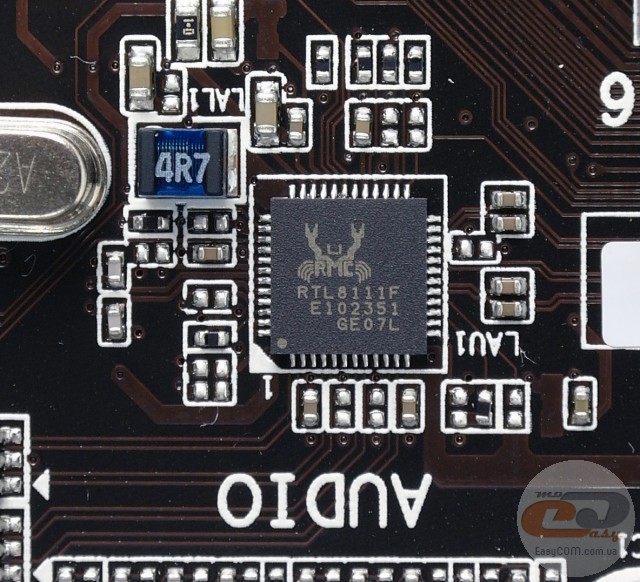

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F. Розподілити мережеві ресурси між встановленими програмами в режимі реального часу допоможе утиліта GIGABYTE LAN Optimizer.

GIGABYTE GA-Z97M-D3H

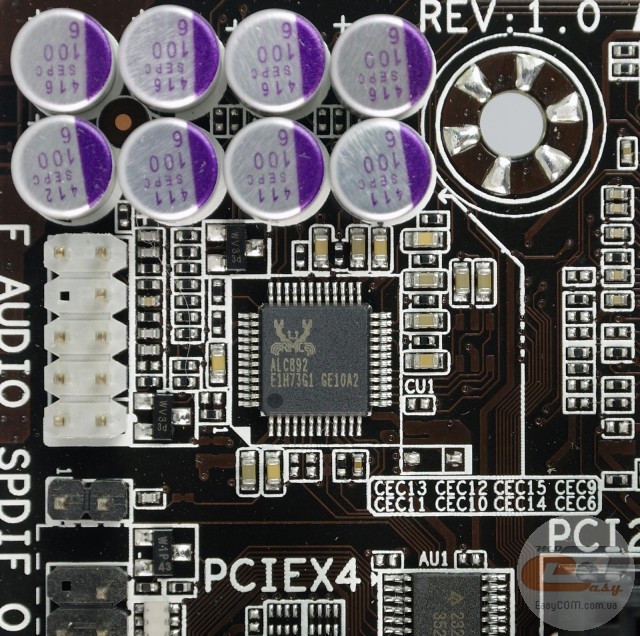

Звукова підсистема моделі GIGABYTE GA-Z97M-D3H основана на 8-канальному кодеку Realtek ALC892.

GIGABYTE GA-Z97M-D3H

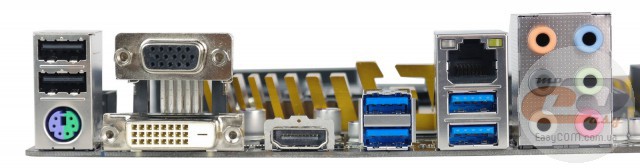

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 (для підключення мишки або клавіатури);
  • 6 x аудіопортів.

Завдяки наявності більшості найбільш затребуваних відеовиходів, зручного підключення багатоканальної акустики, а також цілком достатньої кількості портів USB, дана конфігурація є цілком вдалою не тільки для мультимедійної системи, але й для домашнього ПК із найширшим колом завдань. Додатково нагадаємо, що за допомогою відповідних колодок на поверхні друкованої плати ви зможете винести на задню панель корпусу порти COM і LPT, що суттєво розширює список підтримуваної периферії.

GIGABYTE GA-Z97M-D3H

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97M-D3H дуже хороші. В наявності чотири 4-контактні роз’єми для підключення вентиляторів, один із яких служить для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-Z97M-D3H

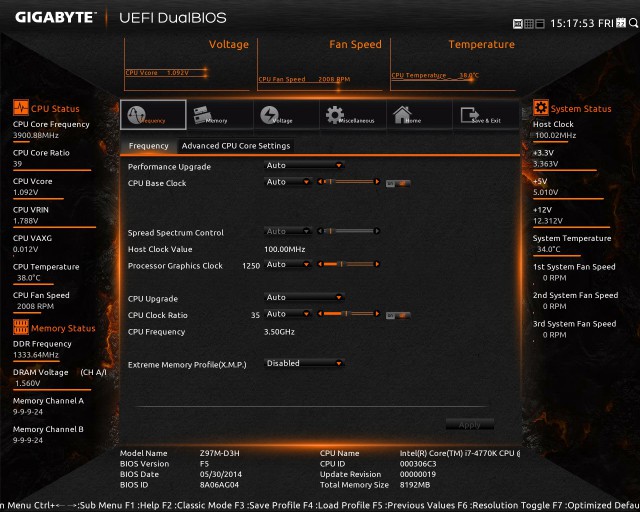

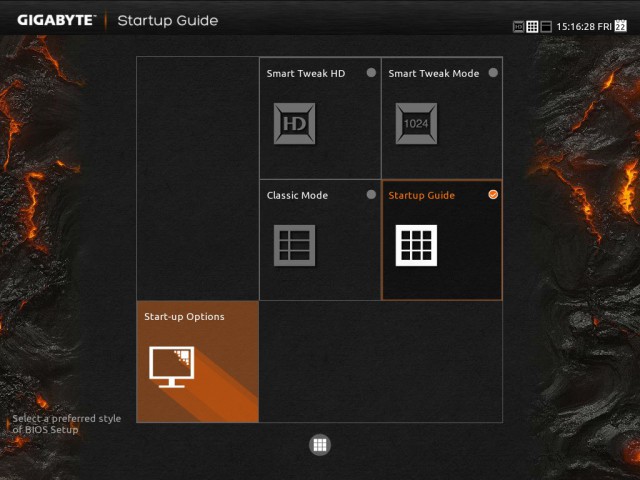

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97M-D3H

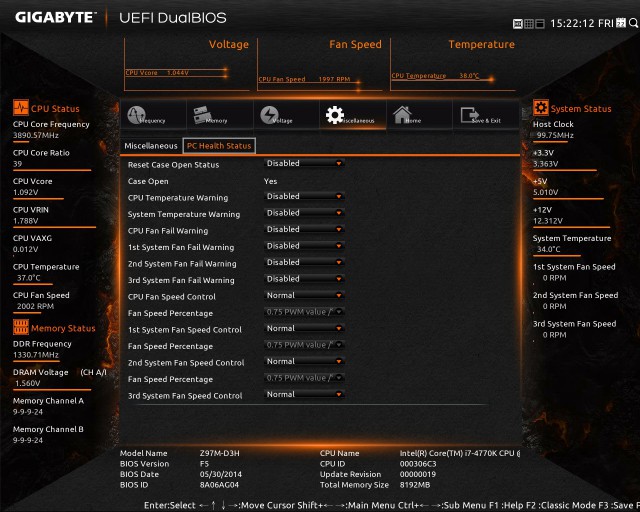

Як ви вже могли зауважити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

GIGABYTE GA-Z97M-D3H

Усі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97M-D3H

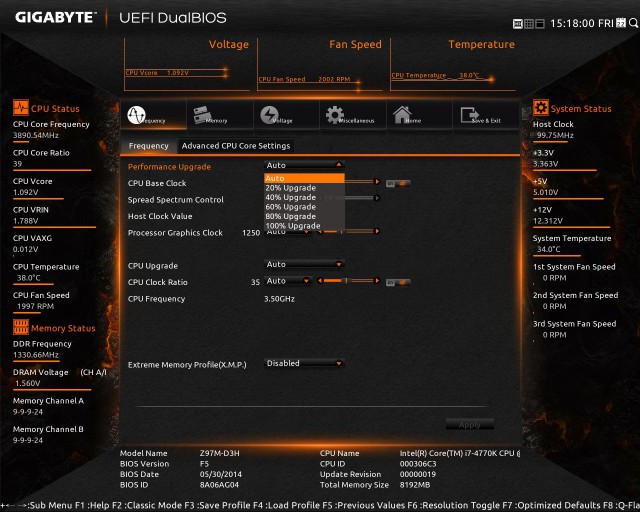

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97M-D3H

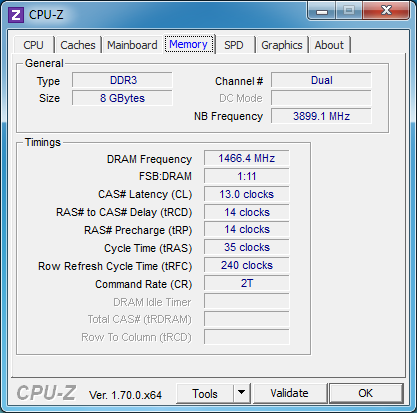

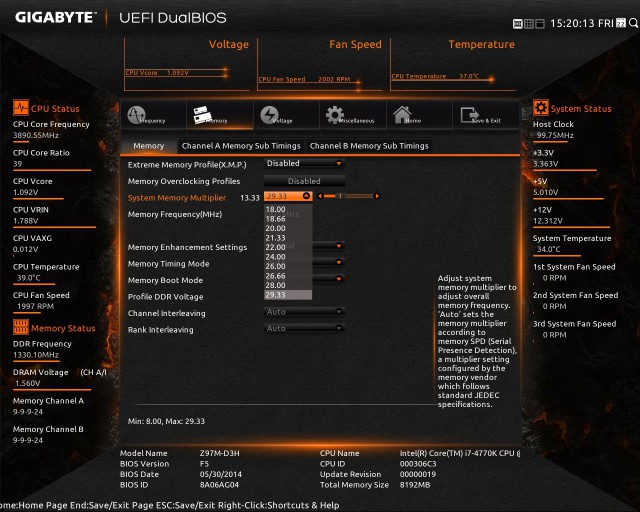

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можна запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97M-D3H

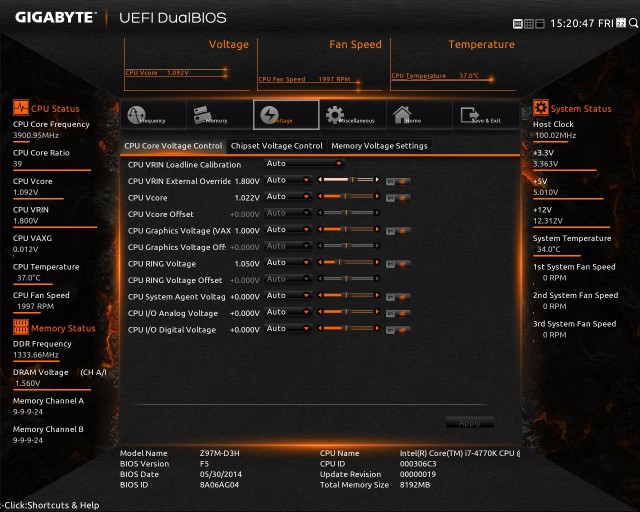

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN External Override

1,000 – 2,300

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,700

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
