Огляд і тестування материнської плати GIGABYTE GA-Z87X-SLI

З моменту анонсу платформи Socket LGA1150 пройшло вже майже півроку, а виробники продовжують радувати нас все новими материнськими платами, обладнаними цим процесорним роз’ємом. Особливо активною на ринку є компанія GIGABYTE, яка мало не щомісяця представляє по кілька новинок. Цього разу до нас у тестову лабораторію потрапила модель, основана на чіпсеті Intel Z87 Express, тобто орієнтована більше на продуктивні системи. Та й сама назва - GIGABYTE GA-Z87X-SLI - прямо натякає на ігрову спрямованість плати.

Специфікація материнської плати GIGABYTE GA-Z87X-SLI:



Все цены на Gigabyte+GA-Z87X-SLI

Упаковка та комплект поставки

Материнська плата постачається в картонній коробці стандартних розмірів із привабливим оформленням. Крім згадування про підтримку процесорів покоління Intel Haswell і використання чіпсету Intel Z87 Express, тут також можна виявити логотипи з написами: «Ultra Durable 4 PLUS» і «NVIDIA SLI Ready». Ми певні, що багато хто і так прекрасно знає їхні значення, але про всякий випадок уточнимо цей момент:

• Ultra Durable 4 PLUS - концепція побудови материнських плати від компанії GIGABYTE, яка полягає у використанні високоякісних компонентів (твердотільних конденсаторів і МОН-транзисторів з низьким опором каналу у відкритому стані) і технологій (поліпшеного дизайну радіаторів і друкованої плати, застосування двох чіпів BIOS і додаткових захисних мікросхем), що підвищують надійність пристрою;
• NVIDIA SLI Ready - можливість встановлення на платі двох відеокарт, які будуть об'єднані технологією NVIDIA SLI.

Тут відразу ж хочеться додати, що режим AMD CrossFireX також підтримується моделлю GIGABYTE GA-Z87X-SLI. Незрозуміло, чому виробник забув вказати цей момент.

Традиційно більше інформації можна виявити на звороті упаковки. Тут детально розписані переваги концепції Ultra Durable 4 PLUS і технологій, використаних при побудові даної плати. Із ключових моментів виділимо наступні:

• застосування в основі плати принципово нового скловолокна з більш якісним його укладанням, що дозволяє зменшити деструктивний вплив вологи;
• захист внутрішніх компонентів від перепадів напруги;
• захист портів USB і RJ45 на інтерфейсній панелі від електростатичного розряду;
• використання 15-мкм шару золота на контактах процесорного роз’єму;
• підтримка двох мікросхем BIOS відповідно до фірмової технології UEFI DualBIOS.

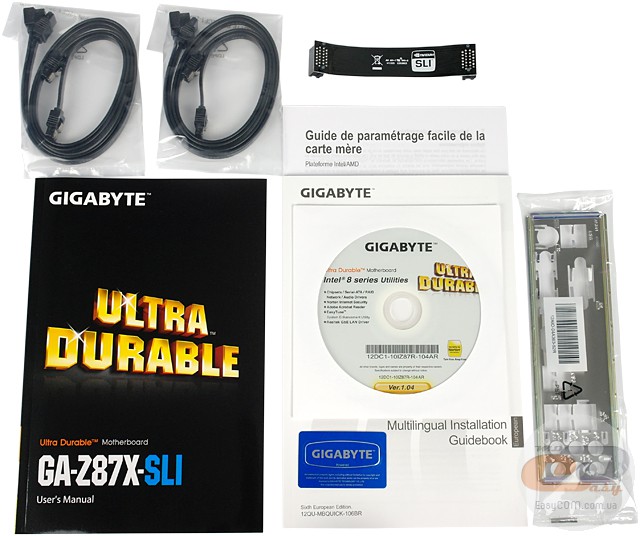

Разом з моделлю GIGABYTE GA-Z87X-SLI у коробці користувач також виявить:

• інструкцію;
• диск із драйверами та утилітами;
• заглушку інтерфейсної панелі;
• наклейку з логотипом компанії;
• чотири кабелі SATA;
• місток NVIDIA SLI.

Даний комплект поставки можна вважати стандартним для рішень такого класу. Відзначимо наявність містка NVIDIA SLI, що дуже завбачливо з боку виробника, оскільки найчастіше навіть із «топовими» відеокартами компанії NVIDIA і її партнерів даний компонент не постачається, а знайти його у вільному продажі іноді буває досить проблематично.

Дизайн і особливості плати

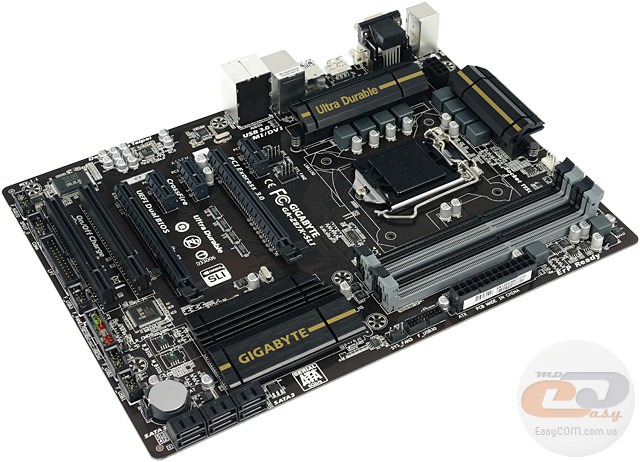

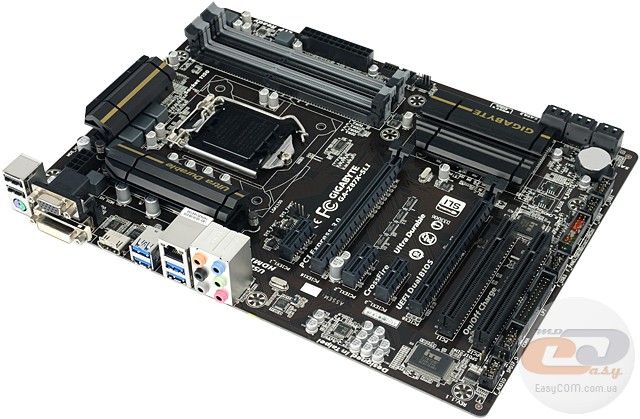

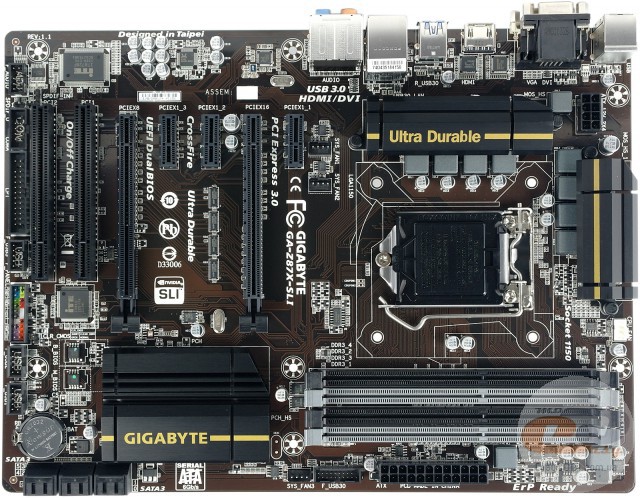

Модель GIGABYTE GA-Z87X-SLI виконана у форматі ATX і має характерні для нього розміри - 305 х 225 мм. В оформленні переважають сіро-чорні кольори, які, зважаючи на все, стають уже традиційними для плат компанії GIGABYTE. В цілому компонування основних вузлів досить зручне та практичне. Зокрема: процесорний роз’єм, роз’єми SATA і слоти для оперативної пам'яті та відеокарт - розташовані на достатній відстані одне від одного, внаслідок чого до них забезпечується хороший доступ.

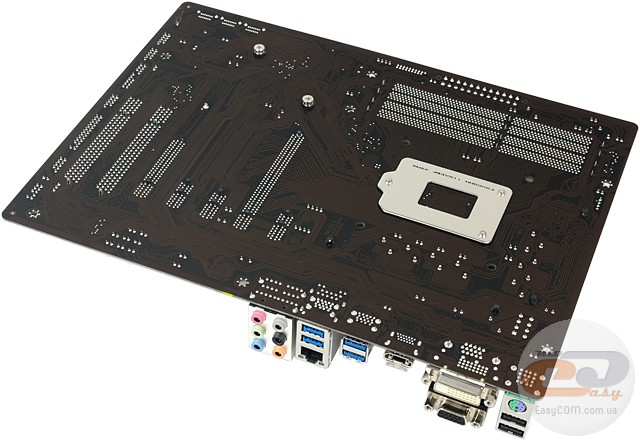

Всі компоненти розташовані на лицьовій стороні плати, тому її зворотна сторона привертає увагу хіба що підсилювальною пластиною, яка пригодиться у випадку встановлення габаритних систем охолодження процесора.

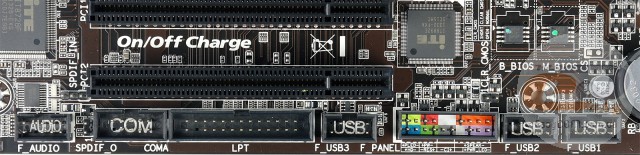

Майже всі роз’єми для підключення зовнішніх портів і інтерфейсів традиційно згруповані біля нижнього краю текстоліту (зліва направо):

• F_AUDIO – використовується для підключення аудіовиходів на фронтальній панелі комп'ютерного корпусу (підтримує стандарти AC'97 і HD Audio);
• SPDIF_IN – необхідний для підключення зовнішнього пристрою з цифровим аудіовиходом;
• SPDIF_O – актуальний для виведення цифрового аудіосигналу з материнської плати на плату розширення, таку як зовнішня аудіокарта або відеокарта;
• COM – застосовується для приєднання порту COM;
• LPT – призначений для приєднання порту LPT;
• F_PANEL – використовується для підключення передньої панелі комп'ютерного корпусу;
• CLR_CMOS – необхідний для обнулення налаштувань BIOS;
• F_USB1 / F_USB2 / F_USB3 - призначені для підключення портів USB 2.0 (по два на роз’єм).

Незважаючи на те, що плата орієнтована більше на домашнє використання, виробник оснастив її колодками для підключення застарілих портів COM і LPT. Навряд чи вони будуть затребувані більшістю користувачів, однак у певних випадках можуть пригодитися.

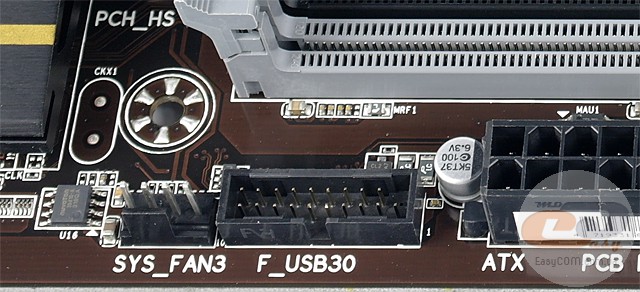

Для підключення двох зовнішніх швидкісних портів USB 3.0 на материнській платі присутній один відповідний роз’єм. Його функціонування забезпечується силами чіпсету Intel Z87 Express.

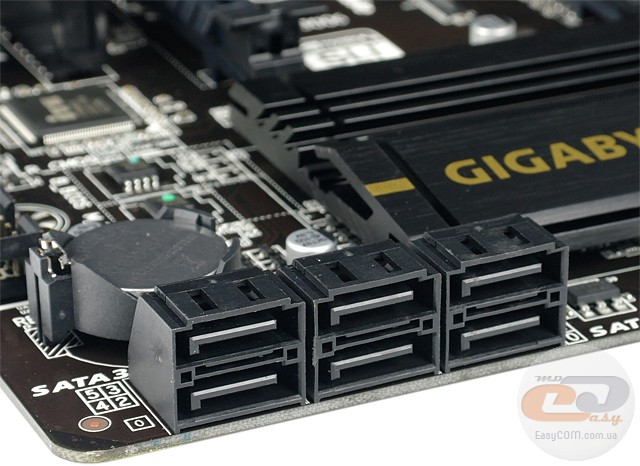

Дискова підсистема GIGABYTE GA-Z87X-SLI представлена шістьма портами SATA. Усі вони відповідають стандарту SATA 3.0 і мають пропускну здатність 6 Гбіт/с. На наш погляд, цієї кількості буде цілком достатньо для домашнього комп'ютера. Є можливість організації RAID-масивів рівнів 0, 1, 5 і 10, а також присутня підтримка інтелектуального кешування даних (Intel Smart Response).

Окремо варто відзначити вдале «кутове» розташування всіх роз’ємів SATA. З одного боку, таке рішення не заважає встановленню габаритних карт розширення, а з іншого – ніяк не позначається на зручності підключення накопичувачів і приводів на відкритому стенді та в сучасних корпусах.

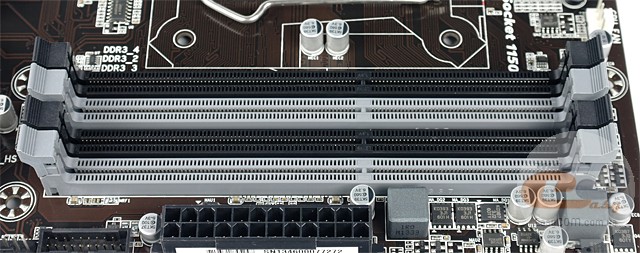

Материнська плата GIGABYTE GA-Z87X-SLI оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Згідно зі специфікацією, підтримуються модулі, що працюють на частотах 1333 і 1600 МГц у номінальному режимі та до 3000 МГц при розгоні. Максимальний обсяг підсистеми пам'яті може досягати 32 ГБ, чого повинно бути досить для виконання більшості завдань. Як і будь-яка сучасна модель, GIGABYTE GA-Z87X-SLI дозволяє використовувати пам'ять в двоканальному режимі. Присутня і підтримка XMP-профілів, яка пригодиться у випадку встановлення швидких модулів пам'яті.

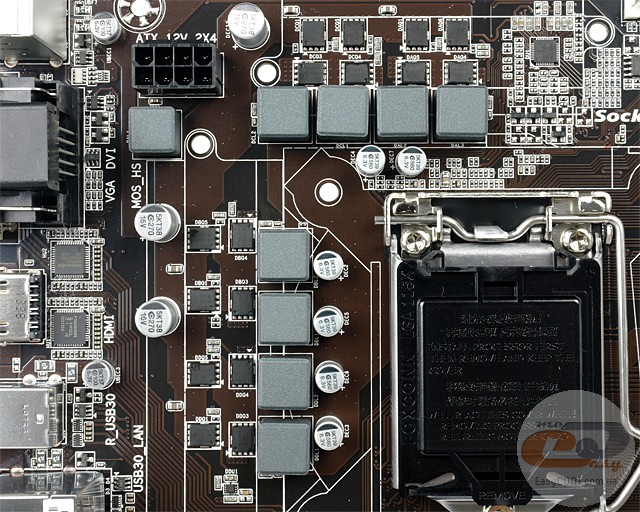

Підсистема живлення процесора в новинці побудована за посиленою 8-фазною схемою. У її структурі використані твердотільні конденсатори та феритові котушки в закритих корпусах. Більш детальний аналіз цього вузла показав, що в ньому застосований так званий принцип віртуалізації фаз: реальних фаз тут чотири (про це свідчить і кількість використовуваних драйверів, і можливості самого ШІМ-контролера), інші ж чотири приєднані паралельно. Можливо, деякі читачі подумають, що це маркетинговий хід від виробника, і будуть неправі. Хоча кожні дві фази й працюють паралельно, але загальне навантаження розподіляється між усіма вісьмома, тобто користувач зможе оптимізувати налаштування процесора, не побоюючись при цьому вивести перетворювач живлення з ладу.

Додаткове живлення до процесора підводиться через 8-контактний роз’єм.

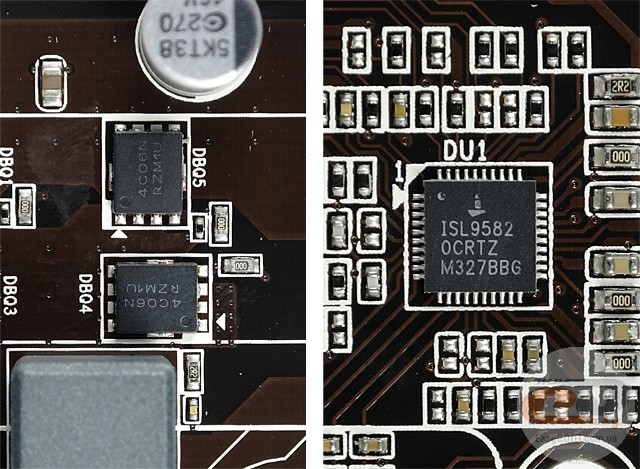

Силова частина перетворювача живлення процесора складається з 16-ти польових транзисторів NTMFS4C06N (по два на кожну фазу), які характеризуються досить низьким опором у відкритому стані та, як наслідок, меншим нагріванням. Керує їхньою роботою ШІМ-контролер Intersil ISL9582. Перевагою даного чіпа є те, що він уже включає три драйвери, виробнику потрібно встановити ще тільки один. Таким чином, зменшується кількість сторонніх компонентів, використовуваних у перетворювачі живлення, та й саме розведення доріжок і розпаювання компонентів також спрощується. Усе це в свою чергу повинно позитивним чином відобразитися на кінцевій вартості пристрою.

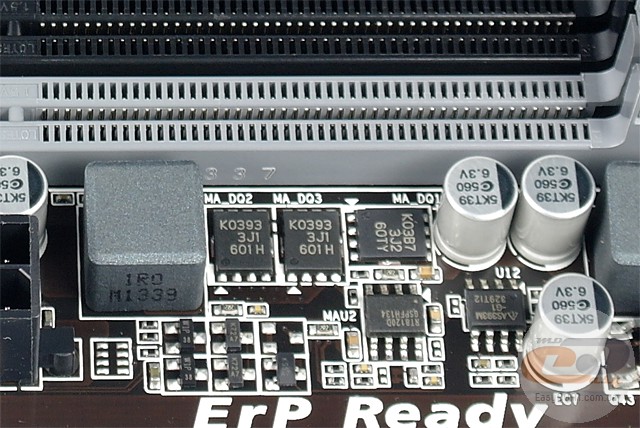

Регулятор живлення оперативної пам'яті побудований за стандартною 1-фазною схемою.

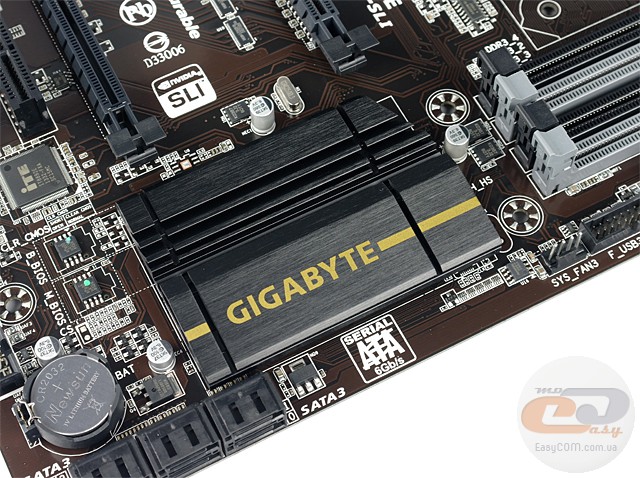

Для охолодження чіпсету використовується великий плоский алюмінієвий радіатор, який надійно закріплений на платі за допомогою двох гвинтів. Він досить добре справляється зі своїм завданням. Температура, зафіксована на ньому під час тестування, була рівна всього 33,9°С.

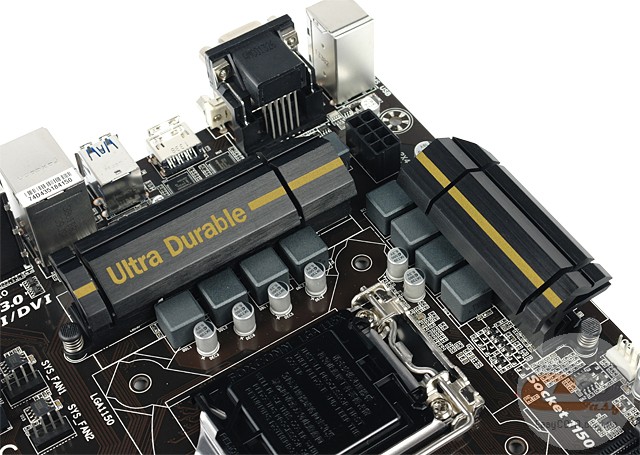

Також відмінні результати були отримані й під час вимірювання нагрівання радіаторів, що закривають силові елементи підсистеми живлення процесора. У цьому випадку максимальна температура досягала лише 36,8°С.

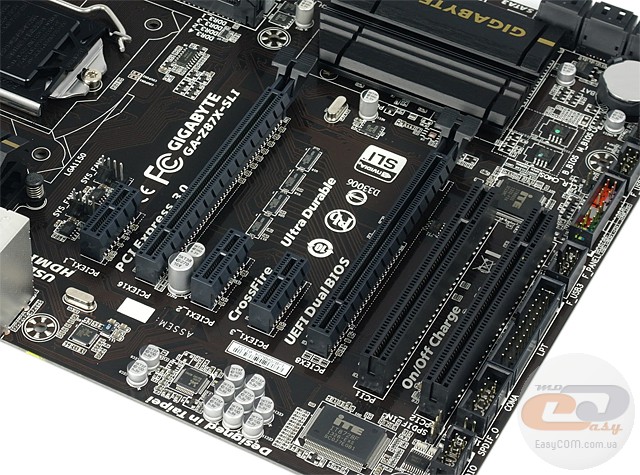

Для карт розширення на материнській платі GIGABYTE GA-Z87X-SLI передбачені сім слотів: два повнорозмірні PCI Express x16, три PCI Express x1 і два PCI. Усі роз’єми PCI Express x16 приєднані до процесорних ліній, тому відповідають специфікації PCI Express 3.0. Завдяки використанню спеціальних мікросхем-мультиплексорів, ці два слоти можуть працювати в режимі x8+x8, тому модель GIGABYTE GA-Z87X-SLI відмінно підійде для встановлення двох відеокарт. Нагадаємо, що, незважаючи на назву плати, підтримуються обидва режими - NVIDIA SLI і AMD CrossFireX.

Слоти PCI Express x1 використовують лінії PCI Express 2.0 від чіпсету Intel Z87 Express, а функціонування роз’ємів PCI забезпечується чіпом ITE IT8892E.

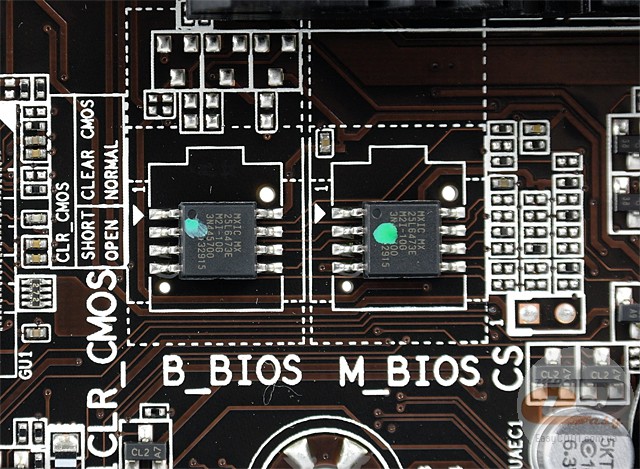

На GIGABYTE GA-Z87X-SLI розпаяні дві мікросхеми BIOS, об'єднані технологією UEFI DualBIOS. У випадку системного збою або невдалого перепрошивання BIOS, материнська плата не втратить своєї функціональності, оскільки код основної мікросхеми буде автоматично відновлений з допоміжної.

Яких-небудь оверклокерських елементів (індикаторів, клавіш, перемикачів, точок вимірювання напруг), які часто можна зустріти на платах із серії GIGABYTE GA-Z87X, - тут немає. У принципі, це логічно, тому що модель GIGABYTE GA-Z87X-SLI більше орієнтована на масового користувача, якому екстремальний розгін комплектуючих не дуже важливий.

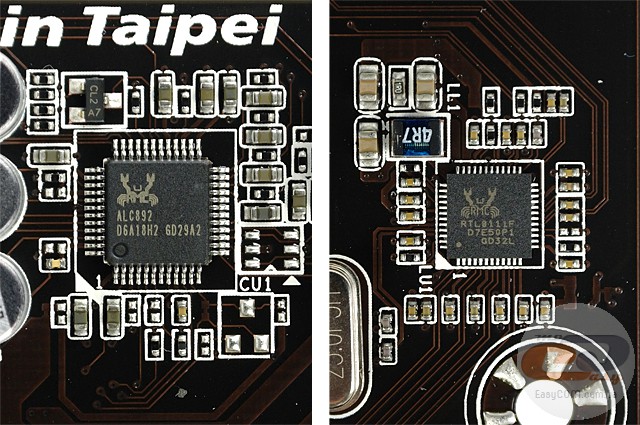

Звукова підсистема розглянутої новинки основана на базі 8-канального HDA-кодека Realtek ALC892, який дозволяє підключати аудіосистеми форматів 2.0/4.0/5.1/7.1. Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

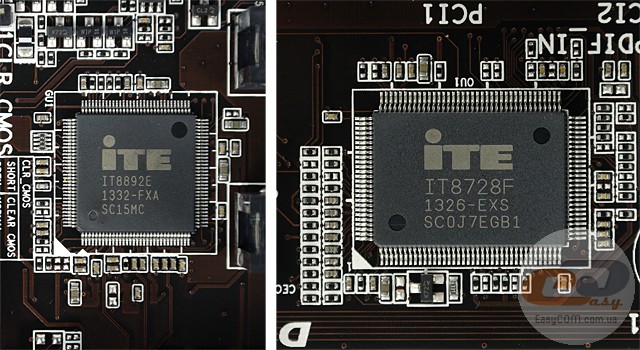

Оскільки чіпсет Intel Z87 Express не підтримує шину PCI, то функціонування відповідного слоту реалізується за допомогою мосту PCIE-to-PCI ITE IT8892E. Контролер портів COM, LPT, PS/2 і моніторингу оснований на мікросхемі ITE IT8728F.

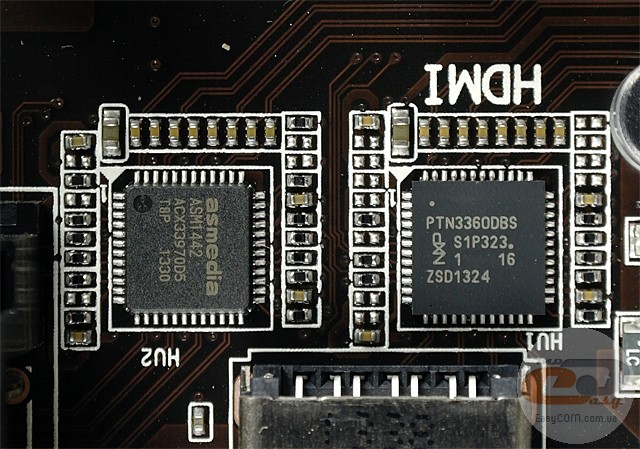

За коректну роботу та перемикання цифрових відеовиходів DVI-D і HDMI відповідають чіпи ASMedia ASM1442 і NXP PTN3360D.

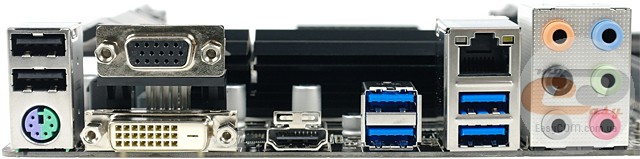

На інтерфейсну панель GIGABYTE GA-Z87X-SLI виведені наступні порти:

• 1 x PS/2 Combo (клавіатура / мишка);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 1 x RJ45;
• 1 x D-Sub;
• 1 x DVI-D;
• 1 x HDMI;
• 6 x аудіовиходів.

Інтерфейсна панель має хороше компонування. Відзначимо наявність чотирьох швидкісних портів USB 3.0 і двох USB 2.0. З відеовиходів на задню панель виведені порти D-Sub, DVI-D і HDMI, що дозволить підключати монітори будь-яких типів. Перші два відеороз’єми підтримують виведення картинки в роздільній здатності 1920 х 1200, тоді як HDMI - 4096 х 2160, що відповідає стандарту Ultra HD 4K.

UEFI BIOS

На материнській платі GIGABYTE GA-Z87X-SLI використовується UEFI BIOS з барвистим графічним інтерфейсом, здійснювати налаштування в якому можна за допомогою клавіатури та мишки. Основний екран дуже інформативний: на правій і лівій бічних сторонах виводиться інформація про стан системи, а у верхній частині знаходяться графіки, які відображають інформацію про напругу живлення, швидкості обертання вентиляторів і температурний режим.

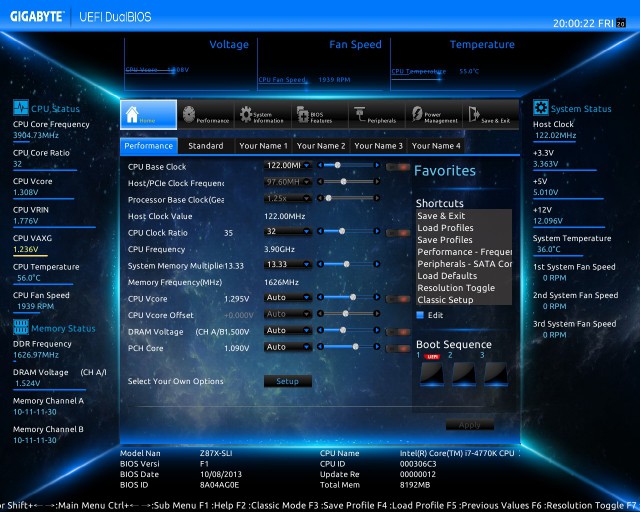

Основна інформація про комп'ютер зібрана на вкладці «Home». Тут же здійснюється запис/завантаження профілів налаштувань.

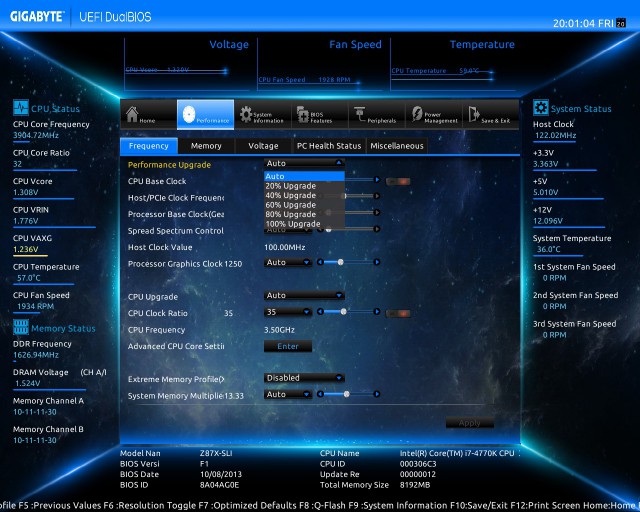

Основна частина параметрів, що стосуються оптимізації системи, зосереджена в розділі «Performance». Дуже сподобалася організація меню - для кожної групи налаштувань передбачена окрема вкладка. У підменю «Frequency» можна збільшити продуктивність процесора, а також встановити частоту роботи інших підсистем (графічного процесора, оперативної пам'яті, системної шини та шини PCI Express).

Якщо ви не хочете вникати в тонкощі оверклокінгу, але все-таки бажаєте збільшити продуктивність своєї системи, то можна скористатися пунктом автоматичного розгону «Performance Upgrade».

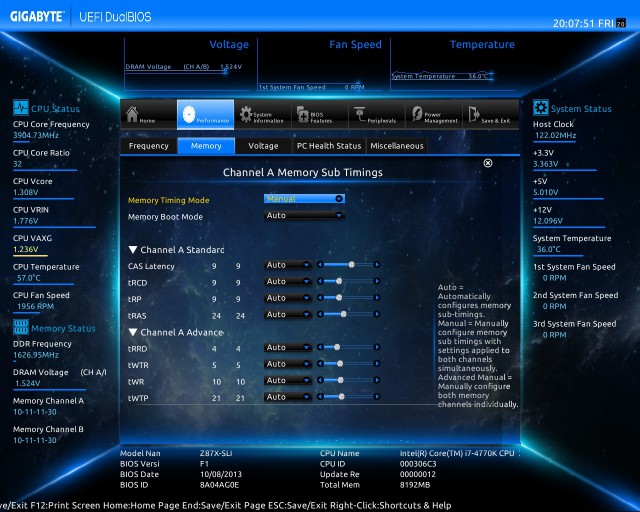

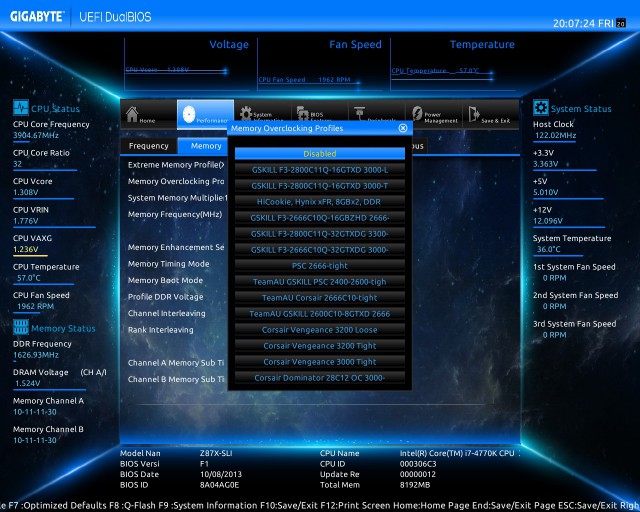

Вкладка «Memory» відповідає за налаштування оперативної пам'яті. Є можливість встановлення таймінгів і субтаймінгів для кожного каналу окремо. Тут також розташований пункт, у якому здійснюється завантаження та вибір XMP-профілів, записаних в SPD модулів пам'яті.

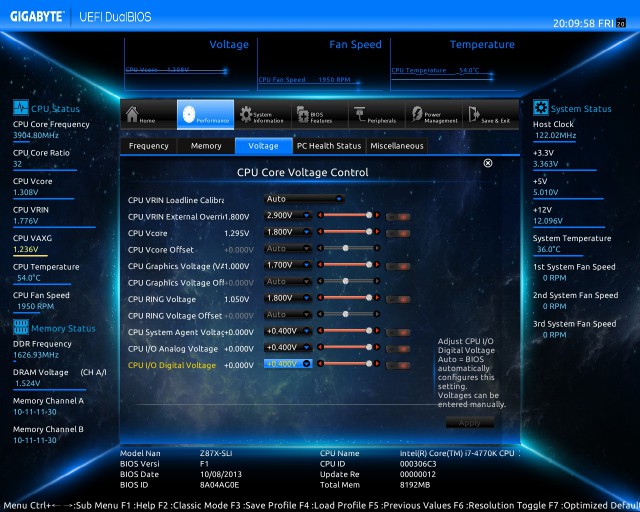

На вкладці «Voltage» можна виставити значення додаткових напруг живлення для одержання максимальної продуктивності системи. Керування роботою процесорного перетворювача живлення недоступне, хоча по великому рахунку звичайному користувачу це й не потрібно. Доступних налаштувань цілком вистачить для того, щоб оптимізувати систему та досягнути її стабільної роботи. Усі ці опції наводимо у вигляді таблиці для зручності сприйняття:

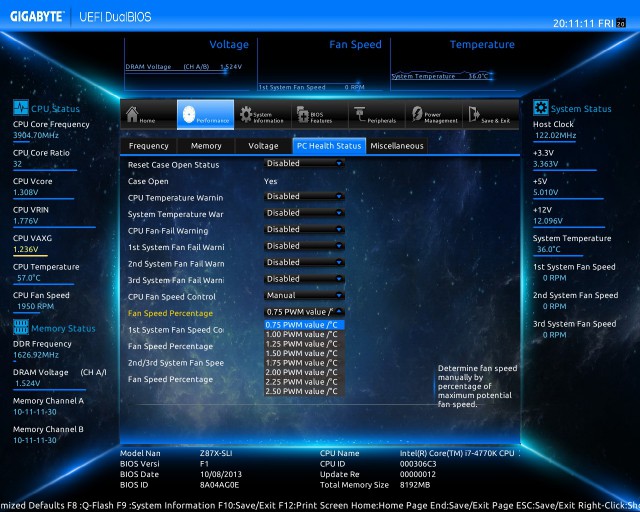

Також не обійшлося без окремого розділу для тонкого налаштування роботи вентиляторів. Нагадаємо, що до плати GIGABYTE GA-Z87X-SLI можна підключити до чотирьох вертушок: одна використовується для процесорного кулера, а три інші – для корпусних вентиляторів. При цьому всі вони мають 4-контактне виконання, тому дозволяють регулювати швидкість обертання своїх лопатей ШІМ-методом.

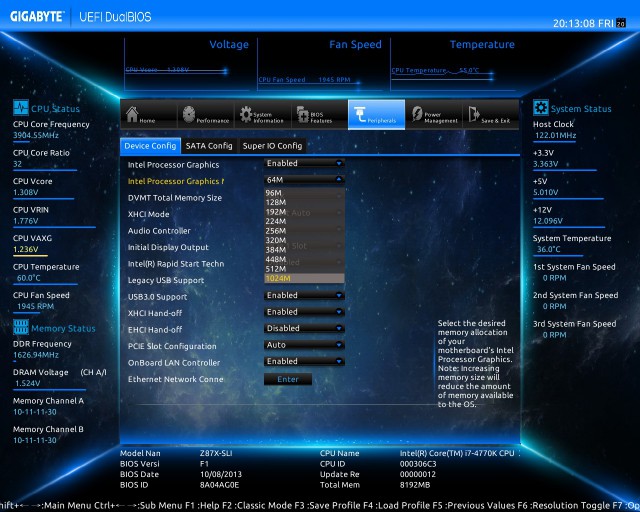

Керування вбудованими на плату GIGABYTE GA-Z87X-SLI вузлами та контролерами здійснюється на вкладці «Peripherals». Саме тут знаходиться пункт «Intel Processor Graphics Memory Allocation», за допомогою якого здійснюється вибір обсягу оперативної пам'яті, відведеної для потреб графічного процесора.

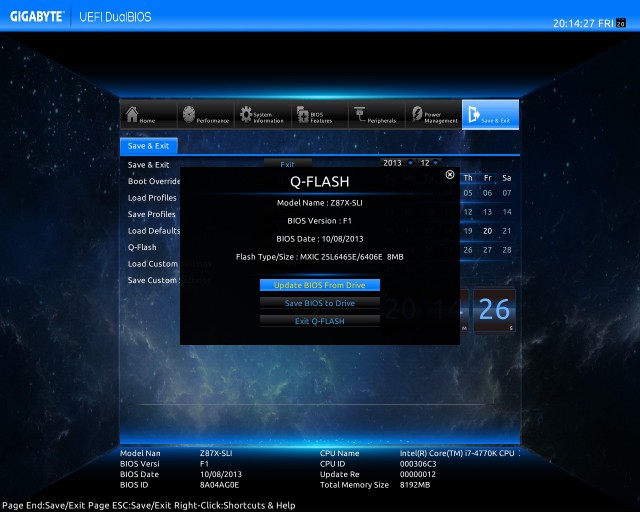

Традиційно на платах компанії GIGABYTE у меню BIOS реалізовано багато додаткових можливостей. Одна з них полягає в простоті заміни прошивання BIOS за допомогою функції Q-FLASH.

Утиліти

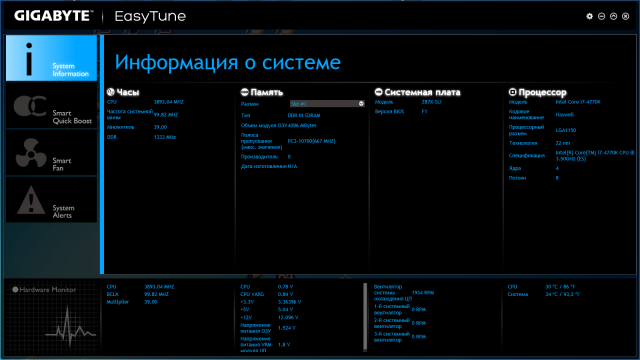

Крім драйверів для материнської плати GIGABYTE GA-Z87X-SLI, на диску також присутня оновлена утиліта GIGABYTE EasyTune з інтуїтивним і барвистим інтерфейсом. З її допомогою можна швидко одержати всю інформацію про систему та встановити один із кількох режимів роботи комп'ютера.

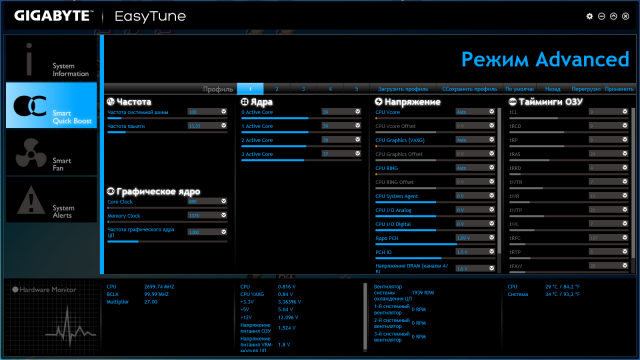

У режимі «Advanced» здійснюється вибір параметрів, що стосуються оптимізації всіх основних вузлів системи: центрального процесора, вбудованого графічного ядра, оперативної пам'яті та мікросхеми чіпсету.

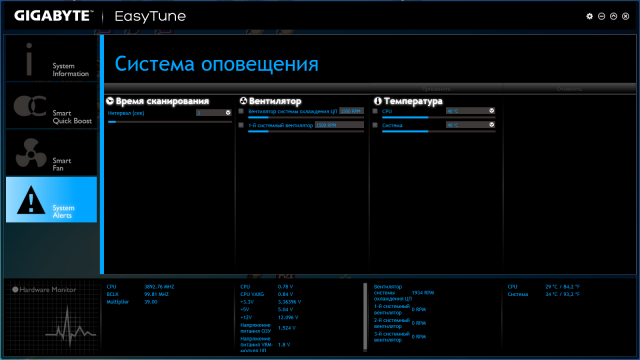

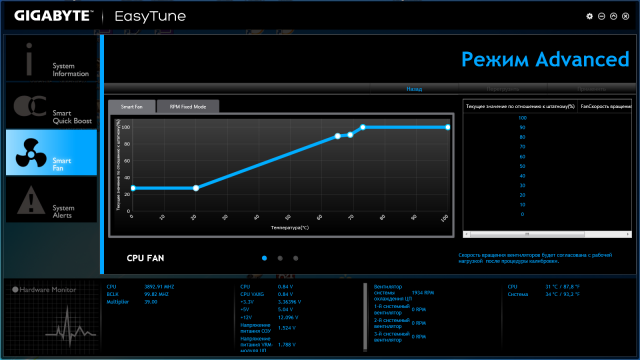

Дуже зручним зроблене налаштування роботи підключених вентиляторів. Крім того, присутня можливість оповіщення користувача у випадку, якщо вентилятор досягне встановленої швидкості обертання або ж температура процесора/чіпсету підніметься до певного значення.

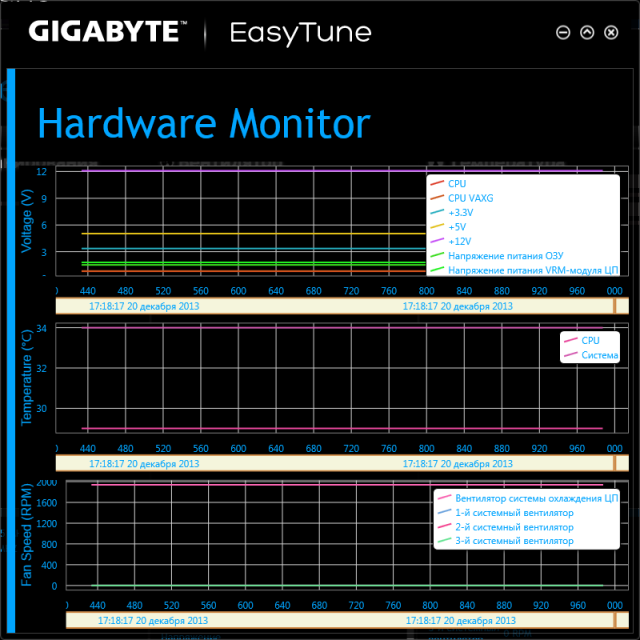

На вкладці «Hardware Monitor» користувач одержує можливість відслідковувати основні показники системи та контролювати роботу підключених вентиляторів.

Можливості розгону

Усі розглянуті нами раніше плати із серії GIGABYTE Z87X мали багато інструментів для збільшення швидкодії системи. Поспішаємо вас порадувати - модель GIGABYTE GA-Z87X-SLI не стала виключенням. Новачкам в оверклокінгу будуть корисні функції автоматичного розгону, тоді як більш досвідчені користувачі, швидше за все, захочуть змінювати налаштування вручну. Тому ми вирішили випробувати обидва ці режими. Спочатку розглянемо можливість розгону з BIOS шляхом зміни параметра «Performance Upgrade». Залежно від обраного значення були отримані наступні результати.

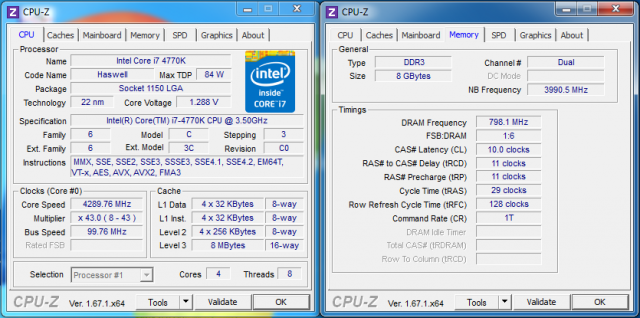

Встановлене значення «20% Upgrade»

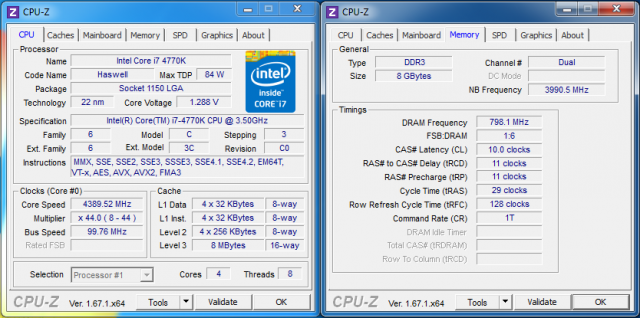

Встановлене значення «40% Upgrade»

Встановлене значення «60% Upgrade»

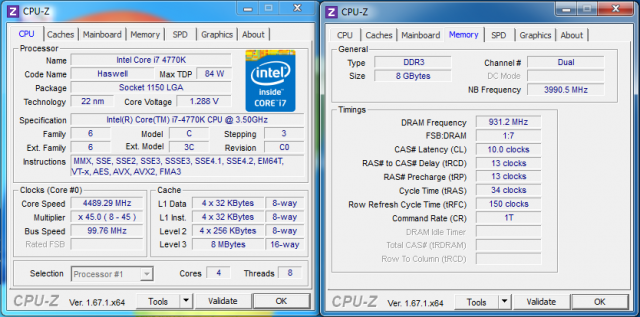

Встановлене значення «80% Upgrade»

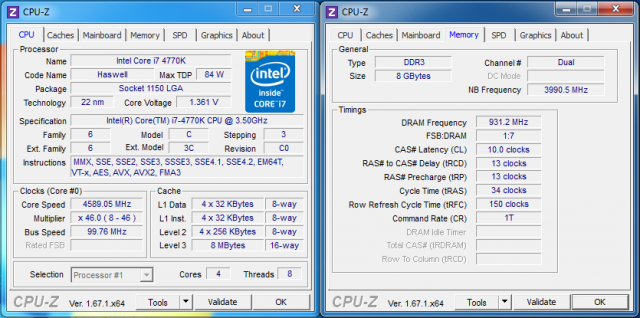

Встановлене значення «100% Upgrade»

Чим вище значення обране зі списку, тим більша швидкість роботи процесора та оперативної пам'яті. При такому способі розгону процесора змінюється тільки множник і напруга живлення, а опорна частота залишається незмінною. При максимальному значенні «100% Upgrade» швидкість Intel Core i7-4770K досягнула 4700 МГц (при номінальних 3500 МГц). Приріст при цьому склав +34,3%, що можна вважати відмінним результатом. А от швидкість роботи пам'яті обмежилася тільки значенням 2133 МГц, при тому що комплект модулів TwinMOS TwiSTER DDR3-2400 9DHCGN4B-HAWP без проблем може працювати на частоті 2400 МГц.

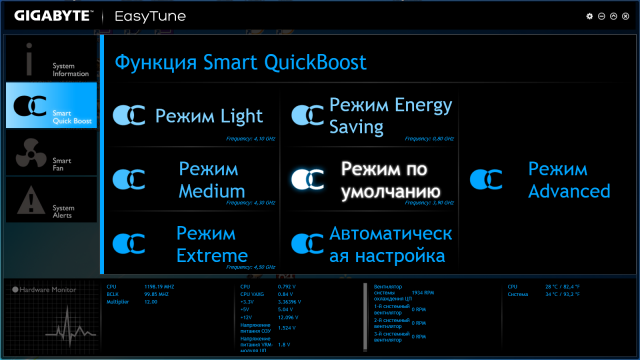

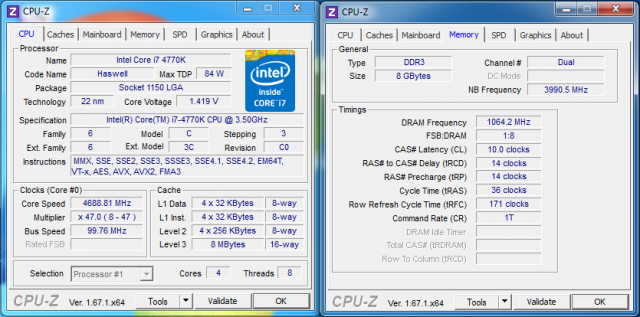

Процедура автоматичного розгону можлива й безпосередньо із середовища MS Windows за допомогою утиліти GIGABYTE EasyTune. У цьому випадку на вибір користувача також надається кілька режимів.

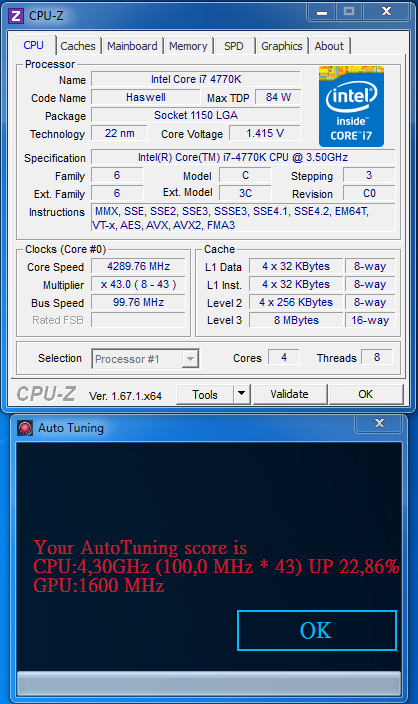

Режим «Автоматичне налаштування»

Режим «Light»

Режим «Medium»

Режим «Extreme»

Цього разу були отримані не такі високі результати - частота процесора в режимі «Extreme» обмежилася значенням 4500 МГц, але й автоматичне підняття напруги живлення ЦП було не настільки значним.

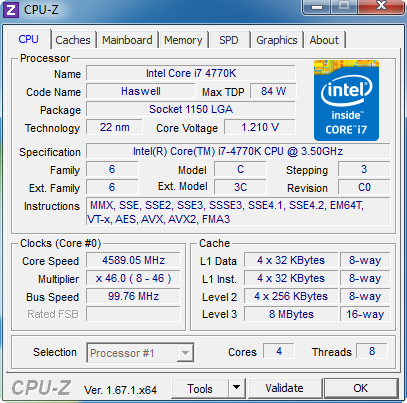

У ручному режимі розгону нам без труднощів вдалося змусити стабільно працювати процесор на частоті 4600 МГц, що рівно приросту +31,4% у порівнянні з номінальним значенням. Перевагою такого способу оптимізації налаштувань є те, що можна самому задати необхідну напругу на процесорі. Наприклад, у нашому випадку досить було 1,210 В, тоді як при автоматичному розгоні для одержання тієї ж швидкості CPU плата виставила значення 1,361 В.

В експерименті зі збільшенням опорної частоти нам не вдалося досягнути дуже високих результатів. Її максимальне значення склало всього лише 121,96 МГц, що є далеко не кращим показником.

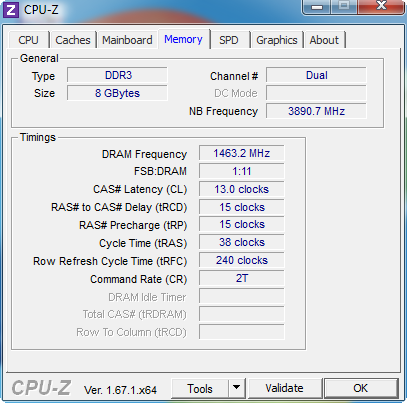

Наостанок ми вирішили перевірити заявлену підтримку платою високошвидкісних модулів пам'яті. Для цього в BIOS був виставлений максимально можливий множник для пам'яті - 29,33. Як видно зі скріншота, система запустилася й без проблем працювала з такими налаштуваннями, при цьому ефективна частота пам'яті становила 2926 МГц.

Тестування

Для тестування материнської плати GIGABYTE GA-Z87X-SLI використовувалося наступне обладнання:

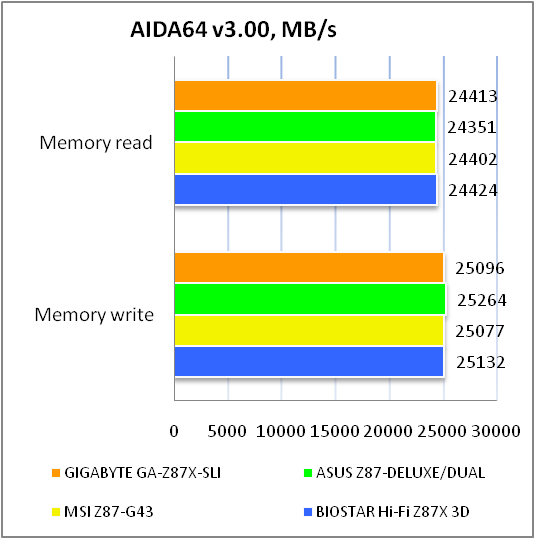

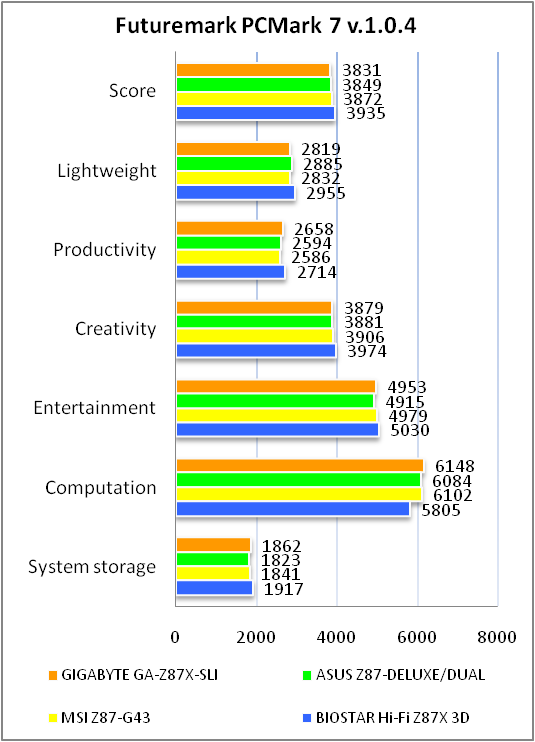

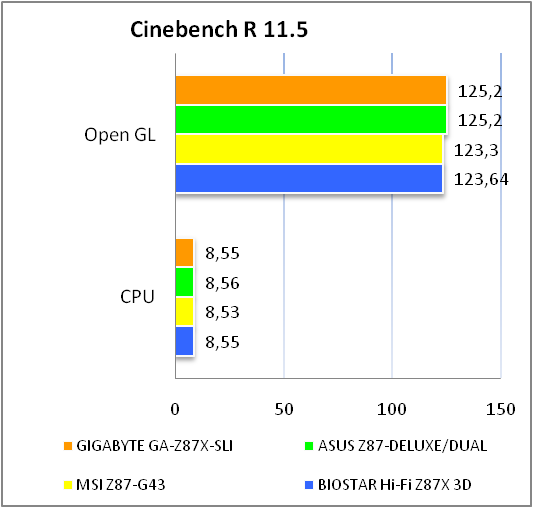

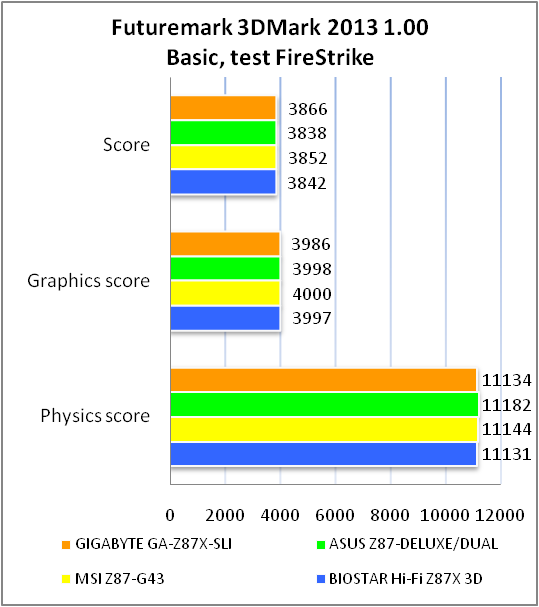

Результати тестів

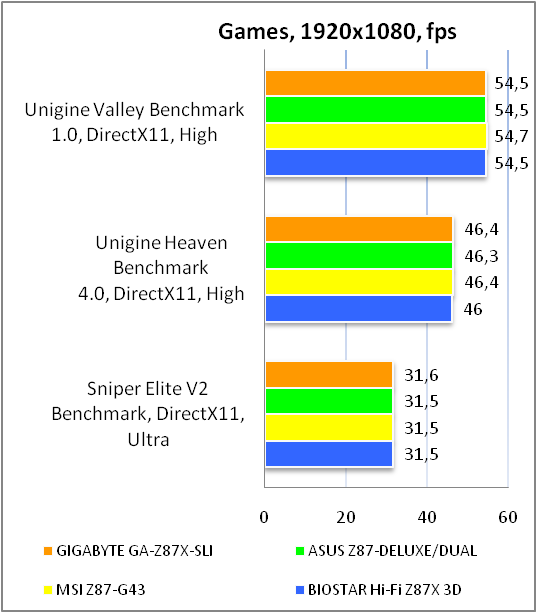

У процесі тестування GIGABYTE GA-Z87X-SLI показала продуктивність на рівні зі своїми конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz:

Режим роботи 24-bit, 192 kHz:

Звуковий кодек, встановлений на платі GIGABYTE GA-Z87X-SLI, продемонстрував пристойні результати, одержавши загальну оцінку «дуже добре». Це говорить про те, що його можливостей буде досить більшості користувачів.

Висновки

Модель GIGABYTE GA-Z87X-SLI вийшла дуже збалансованою материнською платою. Завдяки цьому в неї є всі шанси стати бестселером серед користувачів, які збирають потужну конфігурацію на основі процесорів Intel Haswell, але при цьому не забувають про кінцеву вартість усього комп'ютера.

Давайте розберемося, за рахунок чого GIGABYTE GA-Z87X-SLI удостоїлася таких втішних слів. По-перше, тут немає особливого нахилу в оверклокерську сферу, тобто немає різних клавіш, перемикачів, купи додаткових роз’ємів USB і SATA, які безсумнівно збільшують функціональність плати, але в реальності використовуються дуже незначною частиною користувачів. По-друге, на платі реалізовані як сучасні порти, що так і застарілі роз’єми типу: PCI, COM і LPT. До того ж слоти PCI-Express х16 здатні працювати в режимі х8+х8, що забезпечує можливість монтажу другого графічного адаптера. Відзначимо, що роз’єми PCI-Express х16 розташовані таким чином, що навіть дві габаритні трьохслотові відеокарти не зможуть перешкодити одна одній при встановленні.

Звичайно ж, не можна не згадати про можливості оптимізації налаштувань системи. У ручному режимі або за допомогою функції автоматичного розгону можна за лічені секунди помітно збільшити продуктивність усього комп'ютера.

Та й цінник на модель GIGABYTE GA-Z87X-SLI у порівнянні з аналогічними рішеннями від інших виробників досить таки демократичний. Вартість новинки в роздробі становить близько 150 доларів, що цілком відповідає її можливостям і потенціалу.

Переваги:

• якісна елементна база;
• концепція Ultra Durable 4 Plus, яка забезпечує більш високу надійність і стабільність;
• посилена 8-фазна підсистема живлення процесора;
• ефективне виконання пасивної системи охолодження;
• підтримка технологій AMD CrossFireX і NVIDIA SLI у режимі х8+х8;
• можливість встановлення двох відеокарт із габаритними трьохслотовими системами охолодження;
• підтримка шести портів USB 3.0 і шести SATA 6 Гбіт/с;
• наявність відеовиходів для підключення моніторів різного типу;
• підтримка інтерфейсів COM, LPT і PCI;
• функціональне та інтуїтивне меню BIOS;
• ефективно працююча функція автоматичного розгону;
• підтримка технології UEFI DualBIOS.

Особливості:

• невеликий розгін по опорній частоті.

Автор: Сергій Мещанчук
Переклад: Олесь Пахолок
