Огляд і тестування материнської плати GIGABYTE GA-Z68X-UD4-B3

05-09-2011

У нашій тестовій лабораторії чергове рішення від компанії GIGABYTE, засноване на наборі системної логіки Intel Z68 Express. Плата GIGABYTE GA-Z68X-UD4-B3, про яку піде мова, позиціонується в лінійці компанії на щабель нижче GIGABYTE GA-Z68X-UD5-B3, являючись більш доступною за вартістю, але за логікою, щодо функціональності повинна поступатися старшому рішенню. Незважаючи на цей факт, сьогодні на тестуванні материнська плата пропонує багатий набір функцій і можливостей: вона має два слоти PCI-Express x16, безліч фірмових функцій і сучасних інтерфейсів, а також досить якісну підсистемою живлення процесора – все це дозволяє апріорі зробити висновок про те, що продукт буде користуватися попитом. Для того щоб довідатися, наскільки в дійсності цікавим є даний продукт, пропонуємо перейти до детального знайомства з материнською платою GIGABYTE GA-Z68X-UD4-B3.

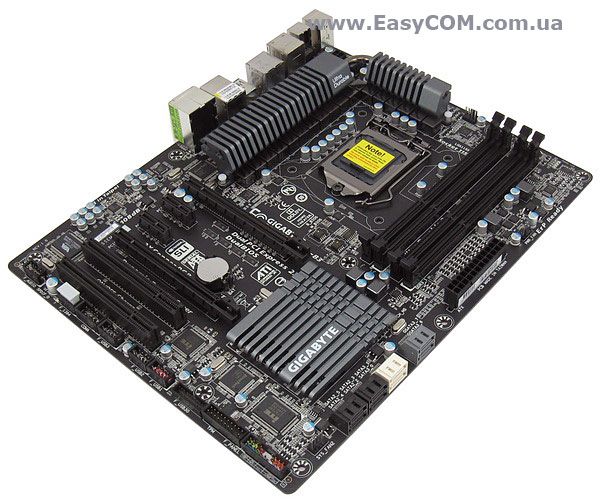

GIGABYTE GA-Z68X-UD4-B3

Специфікації материнської плати GIGABYTE GA-Z68X-UD4-B3:

Виробник

GIGABYTE

Модель

GA-Z68X-UD4-B3

Чіпсет

Intel Z68 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3

Використовувана пам'ять

DDR3 1066/1333/1600*/1866*/2133*(OC)

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 32 ГБ

Слоти розширення

2 x PCI-E x16 (x16/x8)
2 x PCI-E x1
2 x PCI

Дискова підсистема

Чіпсет:
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
Підтримка SATA RAID 0,1,5,10.

2 x контролера Marvell 88SE9172:
2 x SATA 6.0 Гб/с
2 x eSATA 6.0 Гб/с

LAN

Гігабітний мережний контролер Realtek 8111E

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті;
два алюмінієві радіатори на MOSFET, з'єднаних тепловий трубкою.

Роз’єми для вентиляторів

1 x CPU
2 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x LAN (RJ45)
2 x USB 3.0
7 x USB 2.0
1 x eSATA/USB комбінований порт
1 x eSATA 6 Гб/с
1 x IEEE1394
1 x оптичний SPDIF
1 x коаксіальний SPDIF
8-канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0
1 x USB 3.0
1 x S/PDIF вихід
4 x SATA 3.0 Гб/с
4 x SATA 6.0 Гб/с
1 x IEEE 1394a порт
1 х COM
1 x TPM
1 x джампер для скидання CMOS
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 32 Мб ПЗП
AWARD BIOS, Pnp, DMI 2.0, ACPI 2.0a

Фірмові технології

EasyTune
Cloud OC
ON/OFF Charge
eXtreme Hard Drive
Auto Green
Smart 6
Dynamic Energy Saver 2
Q-Share
Xpress BIOS rescue
@ BIOS
Xpress Recovery 2
Xpress™ Install
Download Center
Q-Flash

Комплектація

посібник користувача;
диск з драйверами і утилітами;
4 x SATA-кабелі;
SLI-міст;
заглушка інтерфейсної панелі.

Форм-фактор,
розміри, мм

ATX
305 x 244

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-Z68X-UD4-B3

GIGABYTE GA-Z68X-UD4-B3

Дизайн упаковки материнської плати GIGABYTE GA-Z68X-UD4-B3 витриманий у темних тонах з безліччю яскравих написів і фірмових емблем. Глянувши на лицьову сторону упаковки можна довідатися найменування моделі материнської плати і одержати інформацію про найважливіші функції і технології, підтримувані продуктом. Так, GIGABYTE GA-Z68X-UD4-B3 комплектується утилітою «Touch BIOS», яка слугує для керування налаштуваннями BIOS з-під операційної системи з можливістю сенсорного введення, має 16-фазну схему стабілізатора живлення процесора, підтримує стандарти SATA 6.0 Гб/с, USB 3.0 і багатовідеокартні технології AMD CrossFireX і NVIDIA SLI.

GIGABYTE GA-Z68X-UD4-B3

Центральну частину на звороті упаковки займає фотографія материнської плати. Крім того, тут підкреслюється наявність високоякісного звукового кодека, наявність двох мікросхем BIOS з підтримкою Hybrid EFI Technology, суть якої полягає в підтримці накопичувачів об'ємом більше 3-х терабайт, і підтримка стандартів передачі даних SATA 6.0 Гб/с і USB 3.0.

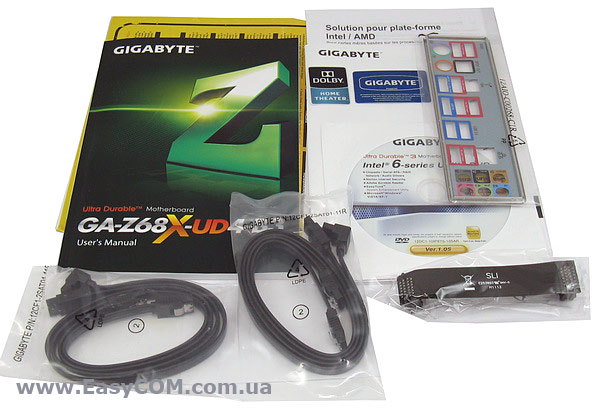

Разом з материнською платою GIGABYTE GA-Z68X-UD4-B3 поставляється наступний набір обладнання:

  • посібник користувача;
  • диск з драйверами і утилітами;
  • 4 x SATA-кабелі;
  • SLI-міст;
  • заглушка інтерфейсної панелі.

Нормальна комплектація для плати, розрахованої на масового споживача, тут є все необхідне для складання ПК і початку роботи, але не більше того.

GIGABYTE GA-Z68X-UD4-B3

GIGABYTE GA-Z68X-UD4-B3

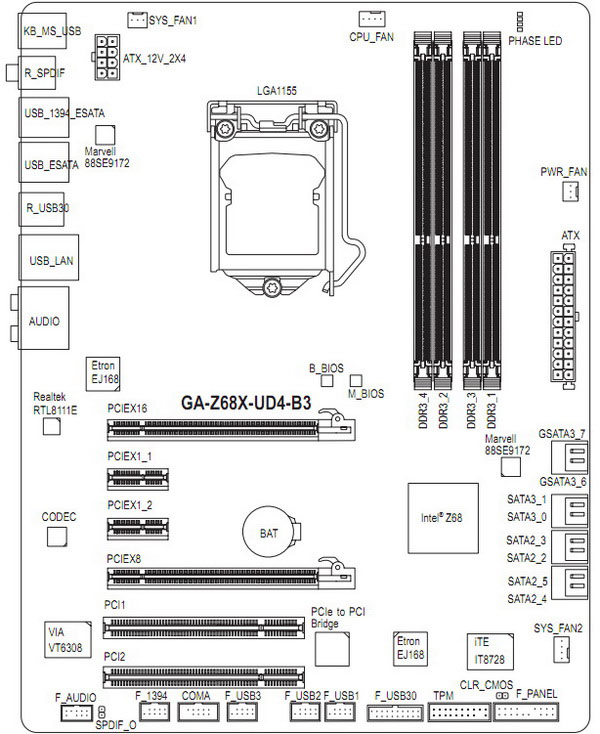

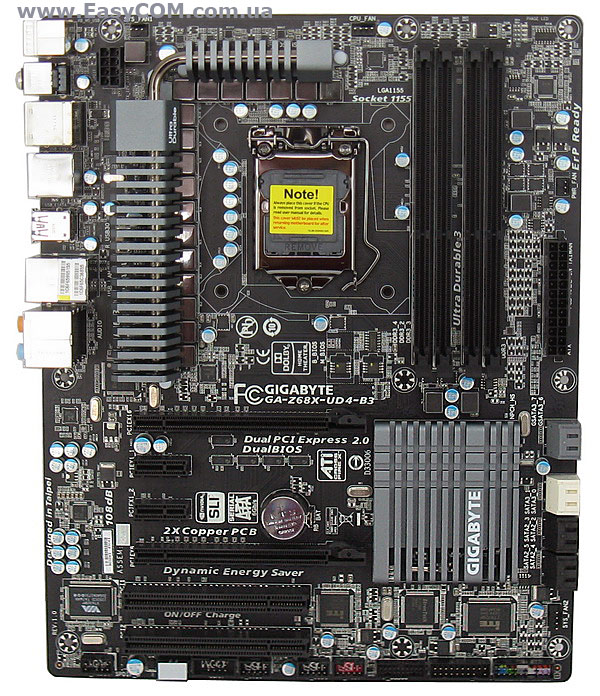

Розглянута сьогодні материнська плата GIGABYTE GA-Z68X-UD4-B3, виконана на текстоліті чорного кольору з подвоєною товщиною шарів міді відповідно до технології Ultra Durable 3. Перевага чорного кольору з акцентами сірого кольору надає їй досить стильний зовнішній вигляд. Дизайн друкованої плати відрізняється досить продуманим розташуванням ключових її елементів: життєво важливі порти і роз’єми легкодоступні завдяки зручному розташуванню по краям плати. Слоти під оперативну пам'ять розташовані на достатній відстані від верхнього слота PCI Express 2.0 x16, щоб габаритна відеокарта не блокувала засувки оперативної пам'яті, а для того, щоб довга відеокарта не блокувала порти SATA, останні мають горизонтальну орієнтацію. Крім того, варто відзначити підтримку даною материнською платою таких специфічних портів як COM і TPM.

GIGABYTE GA-Z68X-UD4-B3

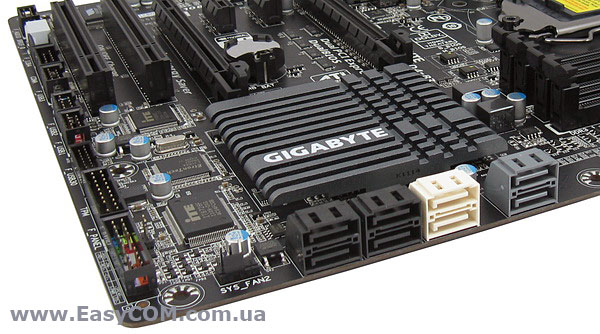

За можливості організації дискової підсистеми на материнській платі GIGABYTE GA-Z68X-UD4-B3 відповідає чіпсет Intel Z68 Express, який забезпечує підтримку чотирьох портів SATA 3 Гб/c і двох SATA 6 Гб/c. За допомогою їх можлива організація RAID-масивів рівнів 0, 1, 5 і 10. Окремо від тандема SATA-портів, забезпечуваних чіпсетом, розташовані ще два порти SATA 6 Гб/c, за роботу яких відповідає контролер Marvell 88SE9172. Ще один такий же контролер забезпечує роботу двох портів eSATA 6.0 Гб/с.

GIGABYTE GA-Z68X-UD4-B3

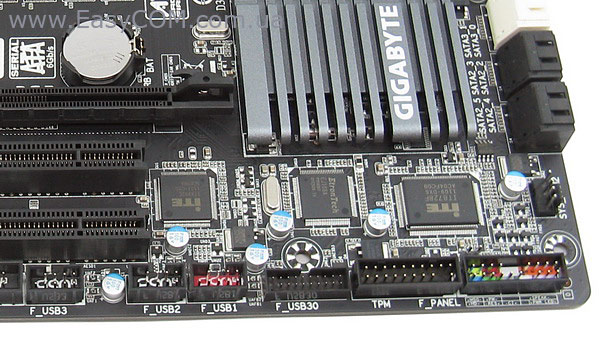

Крім того, набір системної логіки Intel Z68 Express підтримує до 14 портів USB 2.0, і на материнській платі GIGABYTE GA-Z68X-UD4-B3 найшлося досить простору для реалізації їх усіх. Вісім з них виведені на інтерфейсну панель (включаючи один, комбінований з eSATA), а ще шість можна підключити за допомогою коннекторів, що знаходяться на платі.

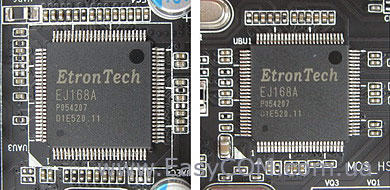

Достатньо уваги приділено і реалізації інтерфейсу передачі даних USB 3.0. На материнській платі GIGABYTE GA-Z68X-UD4-B3 розпаяно одразу два контролери Etron EJ168, один з яких слугує для виводу двох портів USB 3.0 на інтерфейсну панель, другий дозволяє вивести ще два порти за допомогою внутрішнього роз’єму, що знаходиться на платі.

GIGABYTE GA-Z68X-UD4-B3

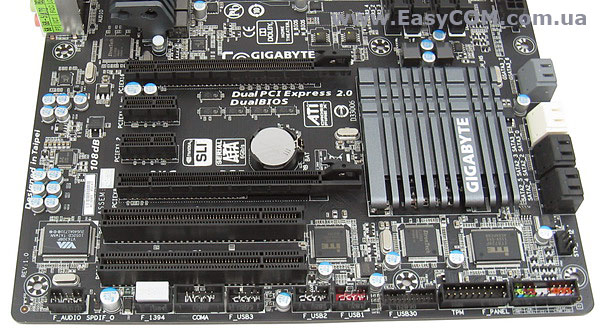

Збільшують функціональність материнської плати GIGABYTE GA-Z68X-UD4-B3 шість слотів розширення: PCI-Express x16, PCI-E x1 і PCI – усіх по два. Що стосується роботи слотів PCI-E x16, то тут немає ніяких сюрпризів – виділене всього 16 ліній PCI-E на обидва слоти, які розділяються на x8+x8 у випадку використання пари відеокарт. Для роботи з однією відеокартою в режимі х16 ліній PCI-E необхідно встановлювати її в перший Peg-слот.

Для підтримки PCI-пристроїв використовується міст між лініями PCI-E і шиною PCI, у якості якого виступає контролер ITE IT8892E, розташований поруч з слотами PCI.

GIGABYTE GA-Z68X-UD4-B3

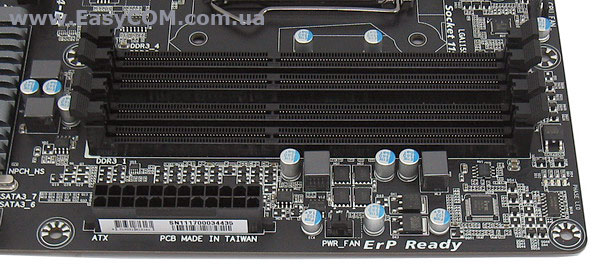

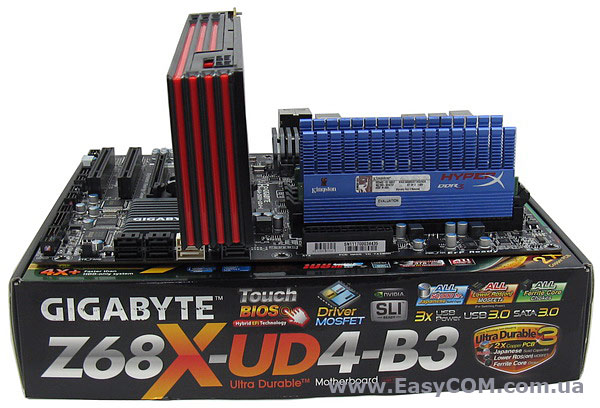

 На материнській платі GIGABYTE GA-Z68X-UD4-B3 встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Максимальний загальний об'єм оперативної пам'яті дорівнює 32 ГБ, такий значний об'єм можна досягти шляхом встановлення чотирьох модулів по 8 ГБ. Максимально можлива гарантована частота оперативної пам'яті становить 2133 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно спочатку заповнювати непарні слоти, тобто починаючи з першого від процесорного роз’єму.

GIGABYTE GA-Z68X-UD4-B3

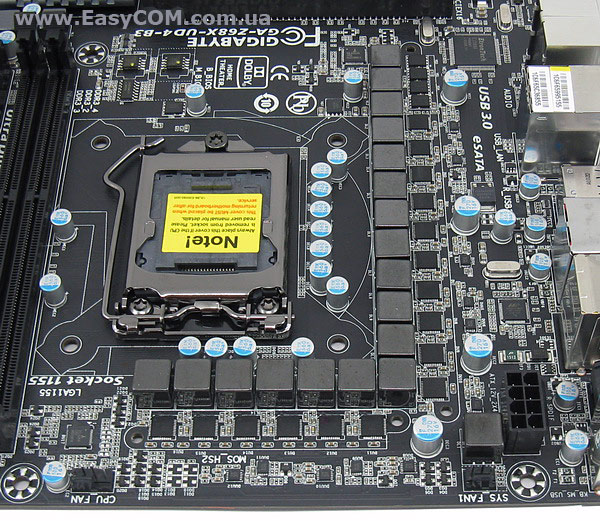

Вузол живлення процесора побудований за схемою 16+2, тобто 16 віртуальних фаз для енергозабезпечення ядра і дві для вбудованого в процесор «системного агента». Керує вузлом живлення процесора ШІМ-контролер Intersil ISL6364 у зв'язці з ITE IT8275E, причому перший здатен скорочувати вдвічі кількість активних фаз у відсутності навантаження на систему. Використана елементна база складається тільки з якісних і надійних компонентів: японських конденсаторів, дроселів з феритовою серцевиною, а замість польових транзисторів використовуються більш ефективні інтегральні мікросхеми DrMOS. Живлення процесора забезпечує більш надійний 8-контактний роз’єм ATX12V. Таким чином, система живлення процесора материнської плати GIGABYTE GA-Z68X-UD4-B3 має достатній запас міцності для серйозного розгону, і водночас має високу ступінь надійності і економічності.

GIGABYTE GA-Z68X-UD4-B3

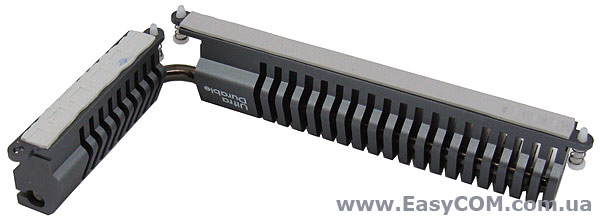

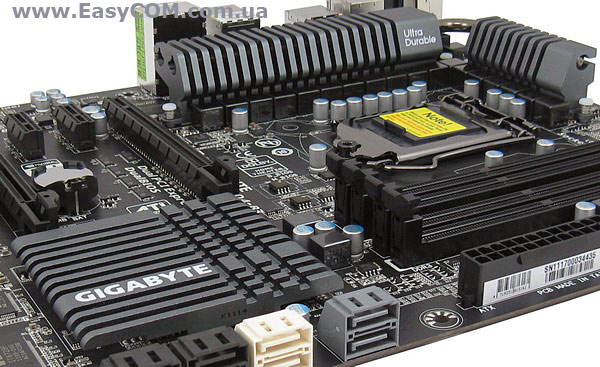

Система охолодження материнської плати GIGABYTE GA-Z68X-UD4-B3 складається з трьох алюмінієвих радіаторів: двох радіаторів для MOSFET, з'єднаних тепловий трубкою, і радіатора чіпсету. Радіатор чіпсету прикріплений до плати за допомогою гвинтів, інші мають менш надійне кріплення на пружних пластикових засувках. У якості термоінтерфейса на радіаторі чіпсету використовується досить грузла термопаста, радіатори MOSFET контактують з компонентами через термопрокладки. Під час тестування материнської плати найвища температура була зафіксована на радіаторі чіпсету - вона дорівнювала 43°C, це говорить про те, що система охолодження гідно справляється з своїми обов'язками.

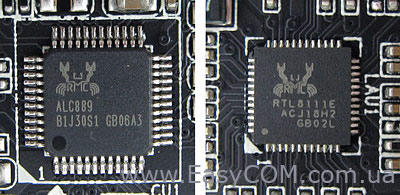

Звукова підсистема заснована на HDA-кодеку 8-канального звуку ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek 8111E.

GIGABYTE GA-Z68X-UD4-B3

На інтерфейсну панель материнської плати GIGABYTE GA-Z68X-UD4-B3 виведені наступні порти:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 7 x USB 2.0;
  • 1 x eSATA/USB комбінований порт;
  • 1 x eSATA 6 Гб/с;
  • 1 x IEEE1394;
  • 1 x оптичний SPDIF;
  • 1 x коаксіальний SPDIF;
  • 8-канальний аудіо вихід.

Для повсякденної експлуатації даної материнської плати тут присутні всі необхідні порти і роз’єми. Однак, як і у випадку з більш дорогою GIGABYTE Z68X-UD5-B3, на інтерфейсній панелі повністю відсутні будь-які роз’єми для виводу сигналу з вбудованого в процесор відеоядра. Таким чином, дана модель плати також позиціонується компанією GIGABYTE як основа під продуктивну систему, у якій організація відеопідсистеми можлива тільки за допомогою дискретного відеоадаптера.

GIGABYTE GA-Z68X-UD4-B3

Материнська плата GIGABYTE GA-Z68X-UD4-B3 крім 4-контактного роз’єму під процесорний кулер має два 3-контактних роз’єми під системні вентилятори для організації додаткового охолодження всередині системного блоку.

BIOS

BIOS материнської плати GIGABYTE Z68X-UD5-B3 заснована на коді Award і доповнена такою корисною технологією, як Hybrid EFI, яка дозволяє підтримувати накопичувачі об'ємом понад 3 ТБ, а також утилітою Touch BIOS, яка дозволяє змінювати налаштування через операційну систему і підтримує сенсорне керування. Традиційно налаштування, необхідні для розгону системи, згруповані в розділі «MB Intelligent Tweaker (M.I.T.)». Даний розділ містить достатню кількість опцій для налаштування продуктивності системи. Для зручності, всі доступні регулювання були зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

16 – 59

1

Частота дискретизації ШІМ-контролера

PWM Frequency Control

 Від -24% до +42%

3%



CPU Over Current Protection

-10%; +10%-60%

10%

Множник частоти Turbo Boost

Turbo Ratio (Core)

0 – 255

1

Обмеження по потужності

Turbo Power Limit

0 – 1000 Вт

1

Обмеження по струму

Core Current Limit

0 – 500 А



Частота системної шини, МГц

BCLK/DMI/PEG Frequency

80 – 200 МГц

0,1

Дільник для пам'яті

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Затримки ОЗП



CAS Latency, trcd, trp, tras, trc, trrd, twtr, twr, twtp, trfc, trtp, traw, CMD



Напруга на процесорі, В

CPU Vcore

0,750 – 1,7 В

0,005 В

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

0,860 – 1,530 В

0,05 В



System Agent Voltage

0,715 – 1,495 В

0,005 В

Напруга живлення ФАПЧ

CPU PLL

1,195 – 2,435 В

0,005 В

Напруга на модулях пам'яті, В

DRAM Voltage

0,89 – 2,135 В

0,005 В



DRAM Vref.

0,690 – 0,810 В

0,005 В



DRAM Termination

0,420 – 1,385 В

0,005 В



Ch-A Data Vref.

0,24 – 1,385 В

0,005 В



Multi-Steps Load-Line

Level 1 – Level 10

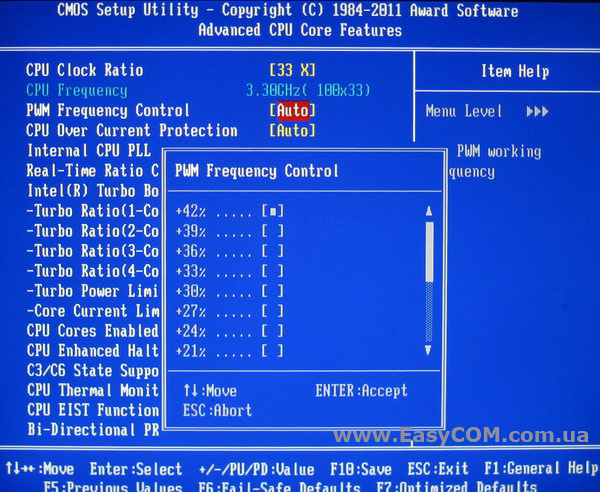

З нових налаштувань в BIOS можна виділити можливість зміни частоти дискретизації ШІМ-контролера вузла живлення процесора.

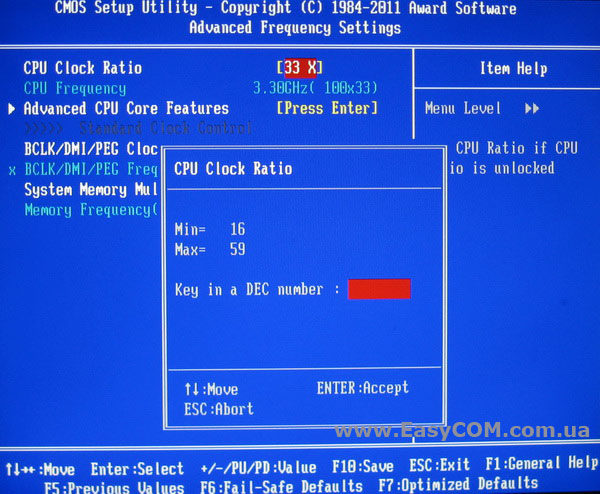

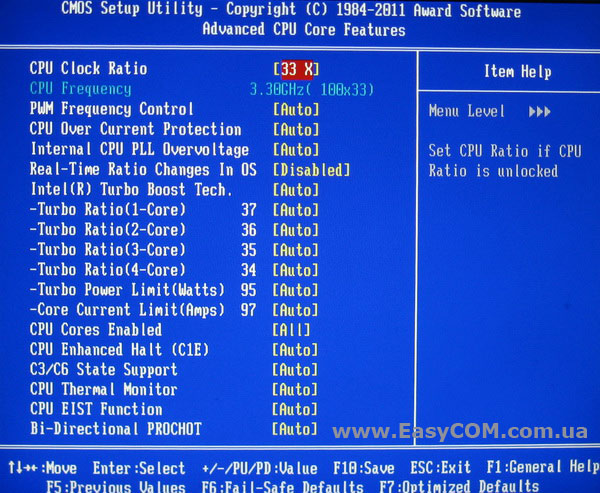

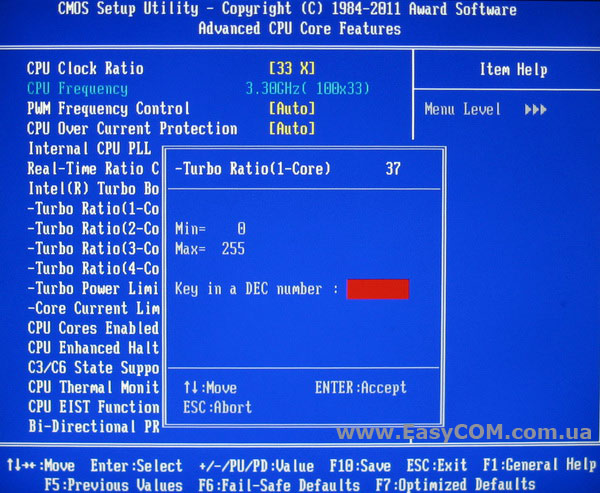

У даному розділі BIOS можна регулювати величину процесорного множника для розгону процесорів, у яких він розблокований.

Збільшити продуктивність процесорів з заблокованим множником можна шляхом підвищення значення турбомножника.

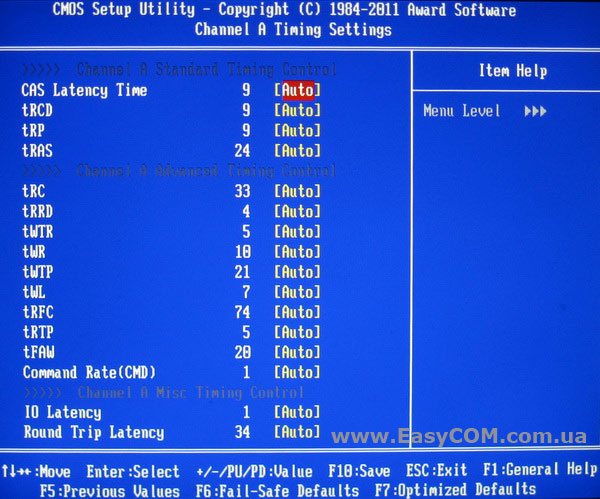

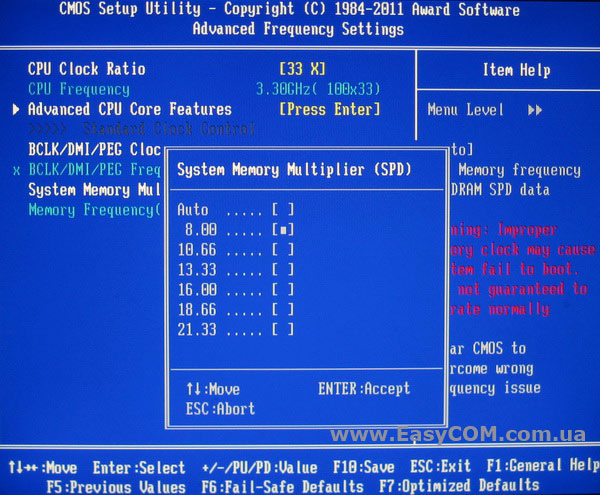

Частоту пам'яті можна змінювати аж до 2133 МГц, а також налаштувати всі основні таймінги.

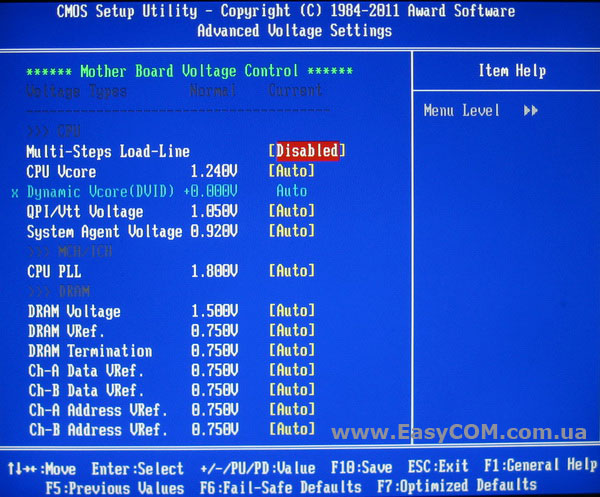

Крім того, доступні налаштування для регулювання напруги на всіх основних компонентах системи.

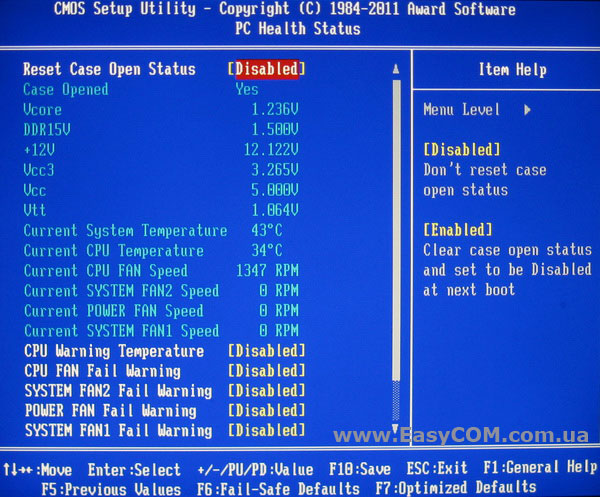

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і трьох корпусних вентиляторів;
  • напругою на ядрі процесора, вбудованому контролері пам'яті (Vtt), оперативної пам'яті;
  • напругою на лініях живлення +12В, +5В і +3,3В.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control, яка має чотири режими інтенсивності.

Утиліти

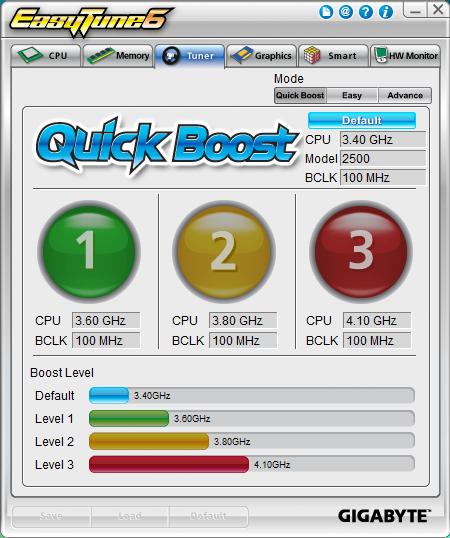

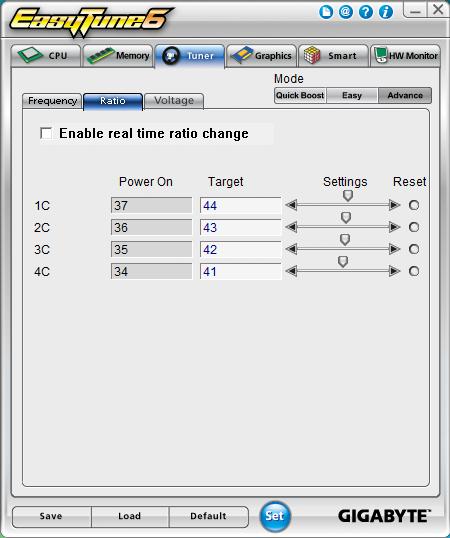

Як і більшість сучасних материнських плат від GIGABYTE, протестоване сьогодні рішення комплектується універсальною утилітою для налаштування, розгону і моніторингу системи в середовищі Windows - GIGABYTE EasyТune 6. Дана утиліта крім можливості змінювати вручну різні налаштування, що впливають на продуктивність системи, має функцію автоматичного розгону «Quick Boost». Дана функція дозволяє вибрати одну з трьох пропонованих щаблів прискорення процесора без будь-якого ризику для системи.

Частоту процесора Intel Core i5-2500K успішно вдалося підняти до 4100 МГц при виборі третього щабля розгону, при цьому збільшується тільки множник, інші параметри системи залишаються незмінними. Досить непогане збільшення продуктивності, особливо враховуючи, що при цьому ви нічим не ризикуєте.

Досягти збільшення продуктивності процесора з заблокованим множником можна шляхом зміни множників технології Intel Turbo Boost вручну.

Можливості розгону

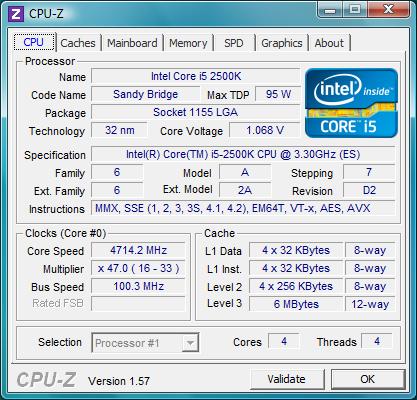

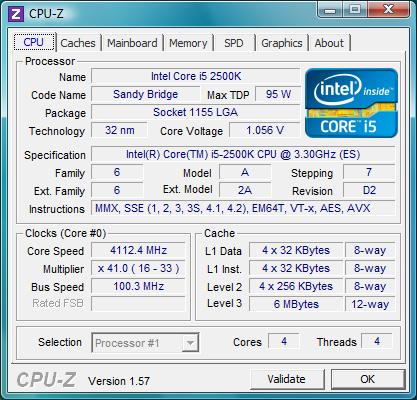

Розгін процесора Intel Core i5-2500K за допомогою даної материнської плати вдалося зробити до значення 4,7 ГГц. При цьому, крім підвищення множника процесора, була збільшена напруга його живлення до 1,44В. Взагалі, отриманий результат досить високий, щоб зробити дану материнську плату цікавою для оверклокерів, враховуючи малу кількість налаштувань BIOS, які були змінені. «Покопавшись» в BIOS, напевно, можна досягти і більш вищих результатів.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, Pcie 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 Miditower (2х 120 мм вентилятора на вдув/видув)

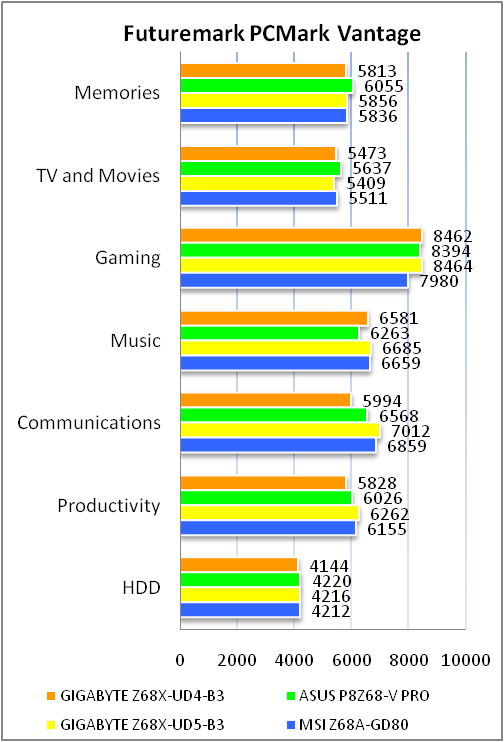

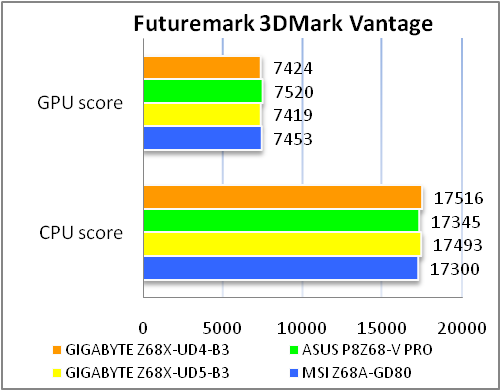

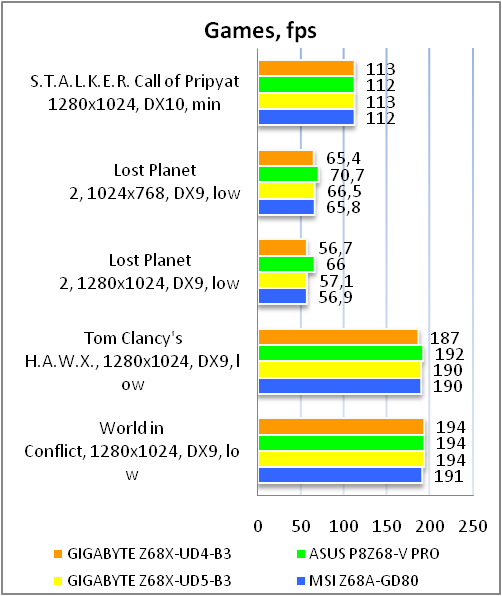

Результати тестів з дискретним відеоадаптером:

Як видне з результатів тестування, материнська плата GIGABYTE GA-Z68X-UD4-B3 не відстає по продуктивності від більш дорогих рішень на наборі логіки Intel Z68 Express, тому можна зробити висновок про використання добре налагодженої версії BIOS.

Тести з інтегрованим відео не проводилися, тому що дана материнська плата не має змоги працювати з вбудованим у процесор графічним ядром.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.24

Добре

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.0045

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-65.7

Середньо

Інтермодуляційні викривлення + шум, %

0.074

Добре

Взаємопроникнення каналів, дБ

-90.8

Відмінно

Інтермодуляції на 10 кГц, %

0.045

Добре

Загальна оцінка



Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.09, -0.21

Дуже добре

Рівень шуму, дБ (А)

-96.3

Відмінно

Динамічний діапазон, дБ (А)

96.4

Відмінно

Гармонійні викривлення, %

0.0035

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-85.3

Добре

Інтермодуляційні викривлення + шум, %

0.0060

Відмінно

Взаємопроникнення каналів, дБ

-90.9

Відмінно

Інтермодуляції на 10 кГц, %

0.0056

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC892, покладений в основу вбудованої звукової карти, одержав у тестуванні загальну оцінку «дуже добре», а виходить, його можливостей буде цілком достатньо середньостатистичному користувачу.

Висновки

Заснована на наборі системної логіки Intel Z68 Express материнська плата GIGABYTE GA-Z68X-UD4-B3 залишає після себе дійсно гарні враження. З однієї сторони, вона має все, що тільки може знадобитися сучасному обізнаному користувачу: це два слоти PCI-Express x16 з підтримкою AMD CrossFireX і NVIDIA SLI, наявність у достатній кількості сучасних високошвидкісних інтерфейсів передачі даних USB 3.0 і SATA 6 Гб/c, потужний і надійний вузол живлення процесора та непоганий розгінний потенціал, а також безліч додаткових «примочок». Варта уваги і реалізована з набором логіки Intel Z68 Express технологія кешування даних Intel Smart Response Technology, яка була доповнена утилітою GIGABYTE EZ Smart Response для легкого налаштування системи під роботу даної технології. З іншої сторони дана материнська плата є більш збалансованим і доступним для масового споживача продуктом, ніж старші рішення від даного виробника на чіпсеті Intel Z68 Express. Якщо казати про недоліки GIGABYTE GA-Z68X-UD4-B3, то можна назвати хіба що відсутність можливості працювати з інтегрованим відеоядром. Втім, цей недолік умовний, тому що плату такого рівня купують, звичайно ж, для роботи з продуктивним дискретним відеоадаптером.

Переваги:

  • наявність двох слотів PCI-Express x16;
  • підтримка технологій NVIDIA SLI і AMD CrossFireX;
  • надійний, ефективний і продуктивний вузол живлення;
  • підтримка чотирьох портів USB 3.0;
  • наявність двох портів eSATA 6 Гб/c;
  • гарний розгінний потенціал;
  • наявність функцій TouchBIOS і Hybrid EFI;
  • підтримка слотів PCI;
  • підтримка інтерфейсів COM і TPM.

Особливості:

  • відсутність можливості працювати з інтегрованим у процесор відеоядром.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо українському представництву компанії GIGABYTE за надану для тестування материнську плату.

Дякуємо компаніям IntelKingstonMSI і Sea Sonic за надане для тестового стенда обладнання.
