Огляд материнської плати GIGABYTE GA-Z68P-DS3

Сьогодні ми розглянемо материнську плату від компанії GIGABYTE, що базується на наборі системної логіки Intel Z68 Express. Докладно особливості даного набору системної логіки були описані раніше, але нагадаємо, що Intel Z68 Express є сукупність чіпсетів Intel P67 і H67 Express, тобто має у своєму розпорядженні широкі можливості розгону системи, і водночас дозволяє працювати з інтегрованим у сучасні процесори Intel графічним ядром. Також має значення підтримка програмних можливостей у вигляді SSD-кешування Intel Smart Response Technology і технології LucidLogix Virtu, яка дозволяє динамічно переключаться між вбудованим графічним прискорювачем Intel HD Graphics 2000/3000 і дискретною відеокартою.

GIGABYTE GA-Z68P-DS3

Специфікація материнської плати GIGABYTE GA-Z68P-DS3

Виробник

GIGABYTE

Модель

GA-Z68P-DS3

Чіпсет

Intel Z68 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3/ Pentium /Celeron

Використовувана пам'ять

DDR3 1333/1066/1600/2133

Підтримка пам'яті

4 x 1,5 В DIMM двоканальної архітектури до
32 ГБ, без ECC

Слоти розширення

1 x PCI-E x16 (x16)
1 x PCI-E x16 (x4)
 2 x PCI-E x1
 2 x PCI

Дискова підсистема

2 x SATA 6.0 Гб/с
 4 x SATA 3.0 Гб/с
з можливістю організації SATA RAID 0, 1, 10 і JBOD

LAN

Realtek RTL8111E (10/100/1000 Мбіт/с)

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio

Охолодження

Алюмінієвий радіатор на мікросхемі південного мосту

Роз’єми для вентиляторів

1 x CPU
 3 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
 1 x HDMI
1 x LAN (RJ45)
1 x LPT
1 x COM
6 x USB 2.0
1 x оптичний SPDIF
 3 x 3,5 мм аудіо роз’єм (лінійний вхід/лінійний вихід/мікрофон)

Внутрішні порти I/O

3 x USB 2.0
1 x S/PDIF вихід
 4 x SATA 3.0 Гб/с
 2 x SATA 6.0 Гб/с
 1 x TPM
1 x mSATA
 Аудіо роз’єми передньої панелі
 Роз’єм системної панелі

BIOS

2 x 32 Мбіт ПЗП
AWARD BIOS, DualBIOS, PnP, DMI 2.0, ACPI 1.0b, SM BIOS 2.4

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Smart 6™
Auto Green
eXtreme Hard Drive (X.H.D)
ON/OFF Charge
Cloud OC
3TB+ Unlock
Touch BIOS
Q-Share

Форм-фактор, розміри, мм

ATX
305 x 215

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна загрузити з сторінки загрузки.

GIGABYTE GA-Z68P-DS3

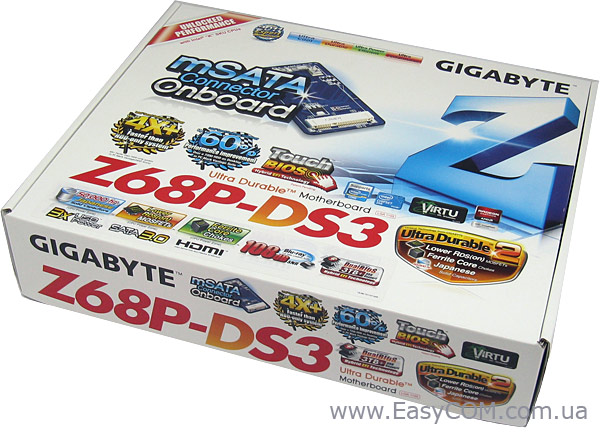

Материнська плата GIGABYTE GA-Z68P-DS3 поставляється в компактній картонній коробці з якісною поліграфією. Верхню частину лицьової сторони упаковки займає велика емблема набору системної логіки Intel Z68 і інформація про наявність порту mSATA. У нижній частині є найменування моделі материнської плати великими літерами. Крім того, тут можна знайти декілька додаткових піктограм, що вказують на ті чи інші особливості виробу, серед яких можна відзначити підтримку технології Intel Smart Response, LucidLogix Virtu, а також наявність підтримки ATI CrossFireX.

GIGABYTE GA-Z68P-DS3

На звороті коробки пропонується розширена інформація про особливості фірмових технологій. Розглянемо деякі з них детальніше:

  • 108dВ - аудіокодек і його обв'язка гарантують співвідношення сигнал/шум 108 дБ.
  • DualBIOS - дві мікросхеми пам'яті, що зберігають мікропрограму BIOS.
  • 3TB+ Unlock - підтримка накопичувачів ємністю більше 3 ТБ.
  • 3x USB Power - сила струму збільшена втричі для підтримки зовнішніх пристроїв USB.
  • 50,000 hr. Solid Capacitors - 50 000 годин наробітку на відмову для твердотільних конденсаторів.
  • SATA 3.0 – підтримка накопичувачів з пропускною здатністю інтерфейсу до 6 Гбіт/с.

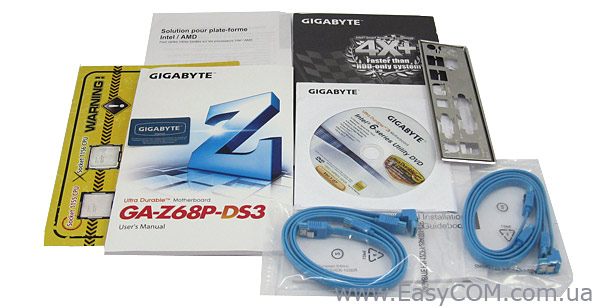

У коробці разом з материнською платою GIGABYTE GA-Z68P-DS3 можна знайти наступні аксесуари:

  • посібник користувача;
  • 2 x SATA 6.0 Гбіт/с кабелі;
  • заглушку інтерфейсної панелі;
  • диск з драйверами та утилітами.

Щедрою комплектацію назвати складно, але враховуючи вартість материнської плати складно очікувати, наприклад, mSATA SSD-накопичувач у комплекті.

GIGABYTE GA-Z68P-DS3

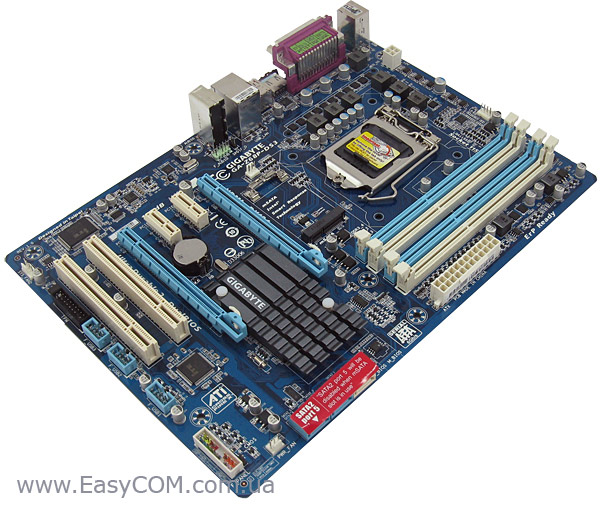

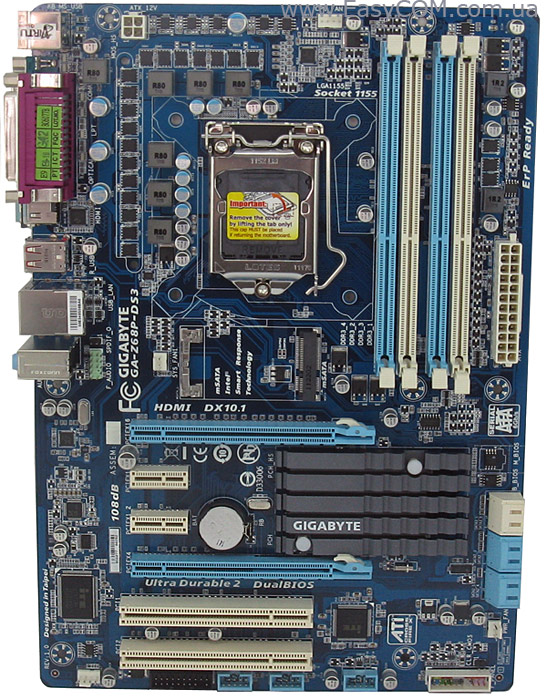

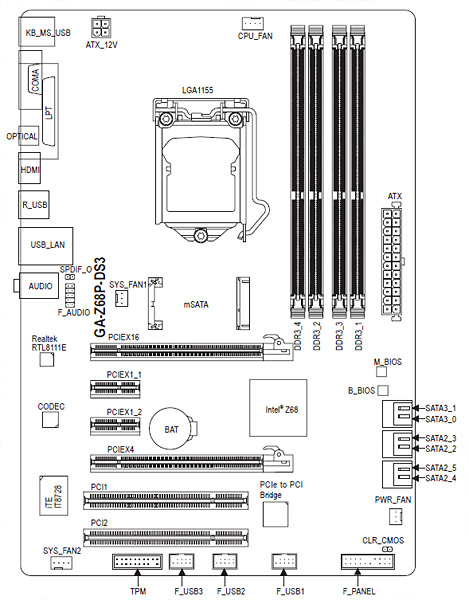

Розглянута сьогодні материнська плата GIGABYTE GA-Z68P-DS3 належить до форм-фактору ATX і має досить обміркований у виконанні дизайн друкованої плати. Компонування плати добре продумане, порти і роз’єми розташовані досить зручно. З особливостей дизайну можна виділити порти SATA, які повернуті у бік, що спрощує підключення накопичувачів, при встановленій другій великогабаритній відеокарті. На платі є одна особливість - відсутні отвори для кріплення з правої сторони. Через що правий край, а саме кути, будуть трохи «звисати», тому при встановленні материнської плати і підключенні живлення і накопичувачів потрібно мати обережність, щоб її не пошкодити.

Дискова підсистема материнської плати GIGABYTEGA-Z68P-DS3 заснована на чіпсеті Intel Z68 Express, який підтримує чотири порти SATA 3 Гб/c і два порти SATA 6 Гб/c (білого кольору) з можливістю організації RAID-масивів рівнів 0, 1, 5 і 10. А у випадку встановлення mSATA-диска один з портів SATA 3 Гб/c буде недоступний, про що попереджає наклейка на портах.

Роз’єм mSATA забезпечує можливість встановлення SSD-накопичувачів з таким інтерфейсом для збільшення швидкодії системи. Це відбувається за рахунок кешування даних на SSD-накопичувач відповідно до можливостей технології Intel Smart Response Technology, яка є однією з особливостей набору системної логіки Intel Z68 Express. Габарити такого накопичувача мінімальні, тому не повинно виникнути незручностей у процесі використання материнської плати.

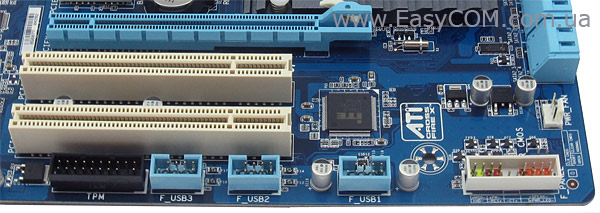

Набір системної логіки Intel Z68 Express підтримує до 14 портів USB 2.0, і на материнській платі GIGABYTEGA-Z68P-DS3 їх реалізовано тільки 12. Шість портів виведені на інтерфейсну панель, ще шість можна підключити за допомогою колодок, що знаходяться на платі. На жаль, виробник не додав контролер USB 3.0, що в сучасній домашній системі може виявитися помітним недоліком, а набір системної логіки Intel Z68 Express не підтримує цей стандарт.

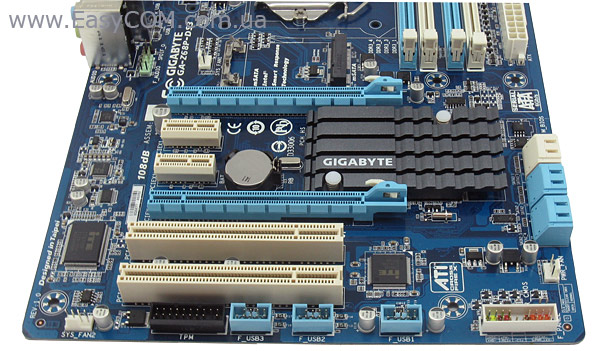

Материнська плата GIGABYTE GA-Z68P-DS3 має шість слотів розширення: два PCI-Express x16, і по два PCI-E x1 і PCI. Для слотів PCI-E x16 інженери реалізували повноцінні 16 ліній тільки на перший, а у випадку використання двох відеокарт для реалізації технології ATI CrossFireX буде виділено 16+4 лінії. Таким чином, доцільніше другий порт PCI-E 16x використовувати під інші плати розширення.

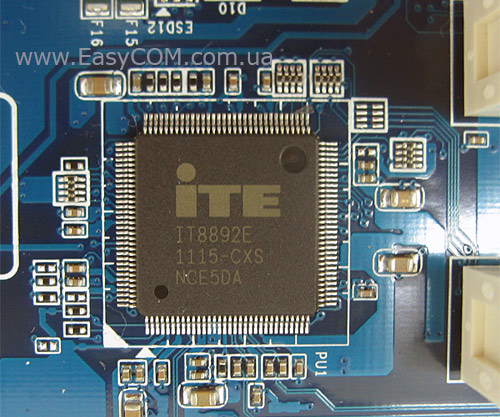

Оскільки підтримки шини PCI системна логіка Intel Z68 Express не має, то виробники материнських плат використовують мости між лініями PCI-E і шиною PCI. У даній материнській платі є контролер ITE IT8892E.

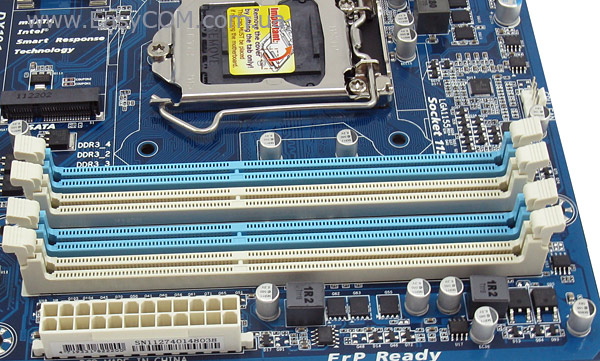

На материнській платі GIGABYTEGA-Z68P-DS3 встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Максимальний загальний об'єм пам'яті може досягати 32 ГБ при встановленні чотирьох модулів ємністю 8 ГБ. Максимальна гарантована частота оперативної пам'яті становить 2133 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно заповнювати роз’єми одного кольору.

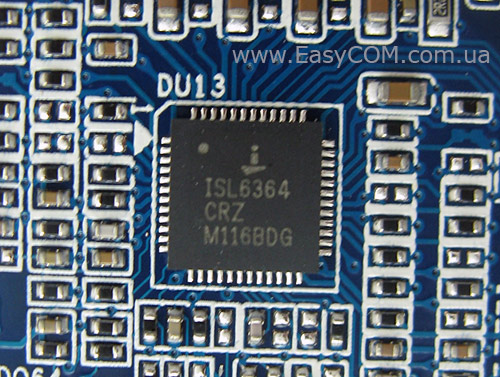

Живлення ядра процесора, вбудованого в нього системного агента і відеоядра організовано по 4+1-фазній схемі, причому кількість елементів у додатковій фазі для більшої надійності подвоєна. У якості ШІМ-контролера використовується мікросхема Intersil ISL6364. Оскільки материнська плата належить до серії UltraDurable, вузол стабілізатора живлення процесора побудований з застосуванням якісної елементної бази, до складу якої входять: дроселі з феритовою серцевиною, високоякісні твердотільні конденсатори. Живлення процесора забезпечує 4-контактний роз’єм ATX12V, що натякає на не дуже високу прихильність рішення до розгону.

Пасивна система охолодження материнської плати GIGABYTE GA-Z68P-DS3 складається з широкого низькопрофільного алюмінієвого радіатора на чіпсеті, який відмінно справляється з своїми обов'язками - під час тестування плати температура на ньому не піднімалася вище 45°C. Охолодження силових елементів стабілізатора живлення процесора відсутнє, хоча отвори для встановлення радіатора присутні.

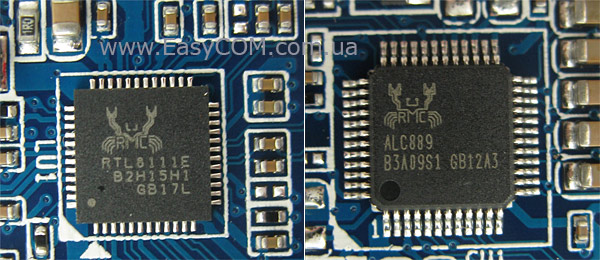

Звукова система заснована на HDA-кодеку 8-канального звуку Realtek ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111E.

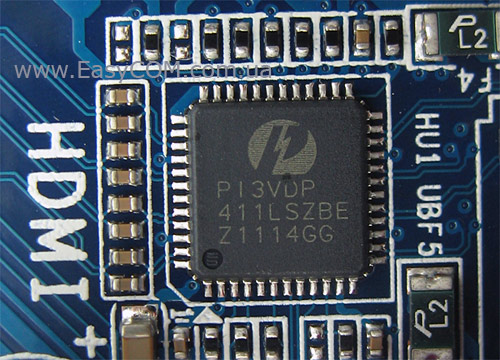

За вивід зображення через інтерфейс HDMI v.1.3 відповідає контролер Pericom PI3VDP, який не в перший раз використовує компанія GIGABYTE у своїх материнських платах.

GIGABYTE GA-Z68P-DS3

На інтерфейсну панель GIGABYTE GA-Z68P-DS3 виведені наступні порти:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 x LPT;
  • 1 x COM;
  • 1 x оптичний S/PDIF;
  • 8-канальний аудіо вихід.

Конфігурація інтерфейсної панелі трохи спірна, особливо якщо розглядати GIGABYTE GA-Z68P-DS3 як основу сучасної ігрової або мультимедійної системи, у якій, до того ж, виявилися корисні порти USB 3.0. Не зовсім логічним є наявність тільки порту HDMI для підключення монітора, адже це вимагає придбання перехідника для підключення монітора з входом DVI-D, а підключення монітора з роз’ємом D-SUB робить і зовсім неможливим. При цьому наявність портів LPT і COM говорить про робочу спрямованість рішення, але на виробництві в основному використовуються не найсучасніші VGA-монітори. Окремо варто відзначити наявність тільки 3-х роз’ємів для виводу багатоканального звуку – всі 8 каналів можна задіяти тільки при підключенні частини колонок до фронтальної аудіопанелі формату HD-Audio і відповідному настроюванню аудіодрайвера.

GIGABYTE GA-Z68P-DS3

Материнська плата GIGABYTE GA-Z68P-DS3 має достатню кількість роз’ємів для підключення вентиляторів: один 4-контактний для процесорного кулера і ще один 4-контактний для корпусного вентилятора, а також ще два 3-контактних роз’єми для корпусних вентиляторів.

BIOS

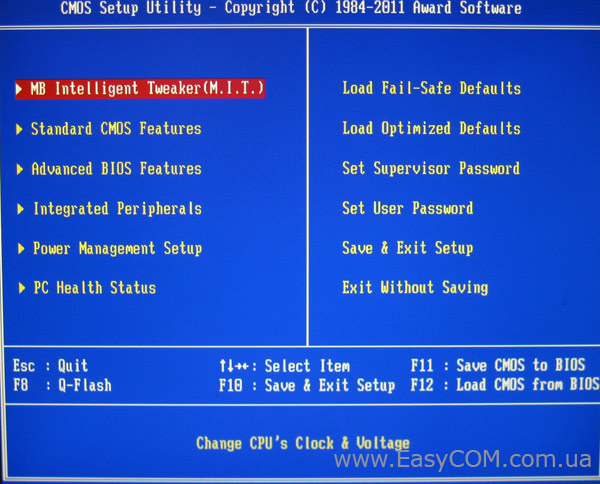

У даній материнській платі використовується Award BIOS, інтерфейс якої має звичне оформлення, а навігація проводиться винятково за допомогою клавіатури.

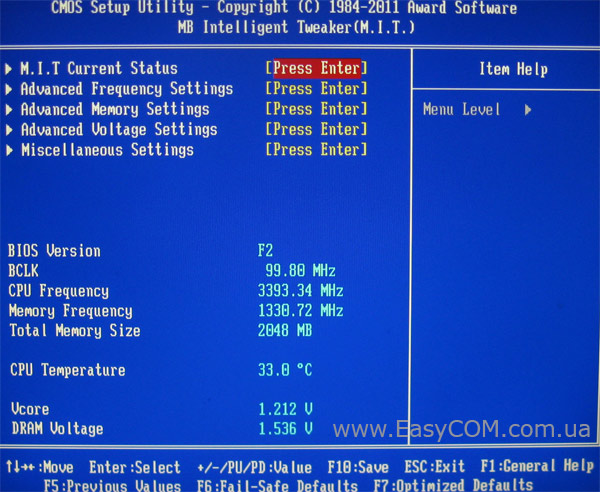

Всі призначені для розгону налаштування зосереджені в розділі «MB IntelligentТweaker (M.I.T.)».

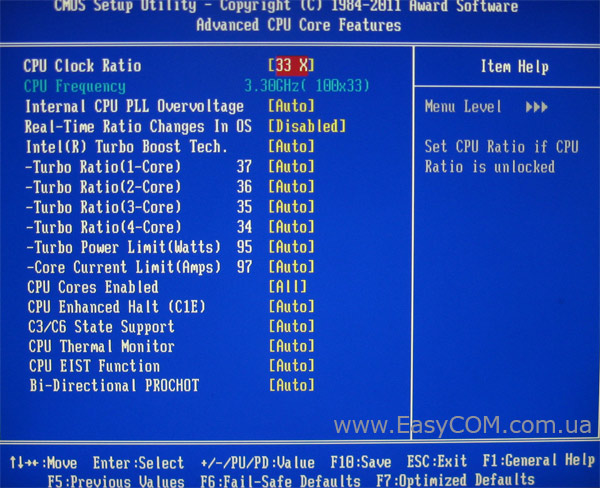

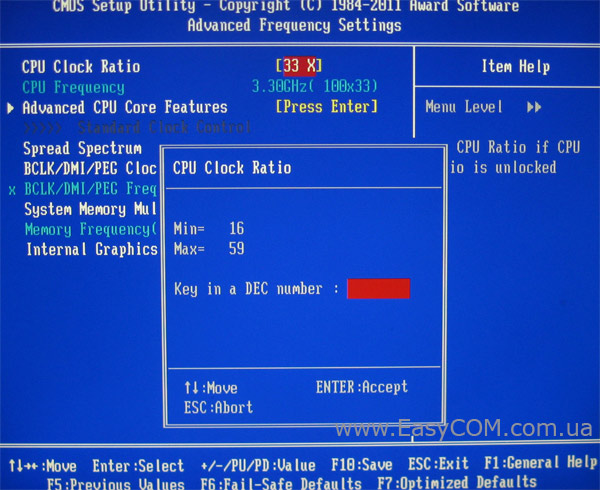

Налаштування частот знаходяться у підрозділі «Advanced Frequency Settings». Крім того, тут можна регулювати величину процесорного множника для розгону процесорів, у яких він розблокований, а також збільшити продуктивність процесорів з заблокованим множником шляхом підвищення значення множника в турбо режимі.

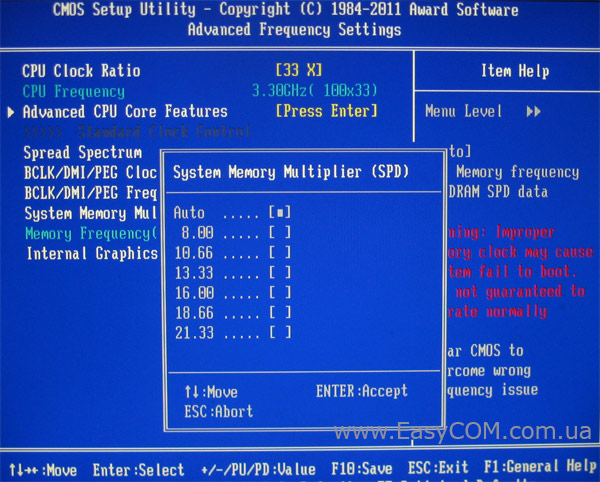

Є можливість змінювати частоту пам'яті. Максимальне значення, яке можна вставити - 2133 МГц.

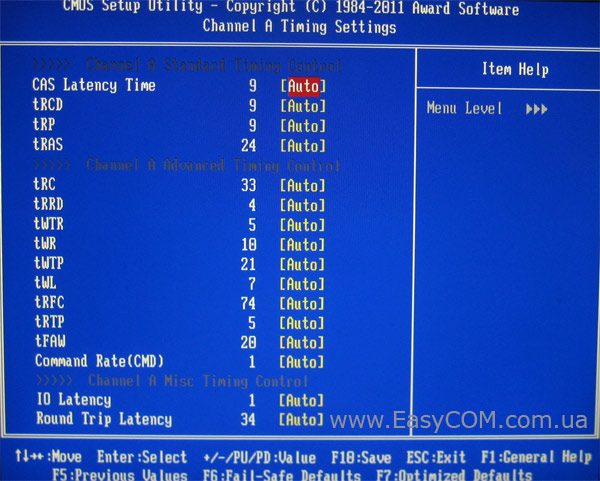

Також є підрозділ, у якім зосереджені налаштування таймінгів і підтаймінгів оперативної пам'яті.

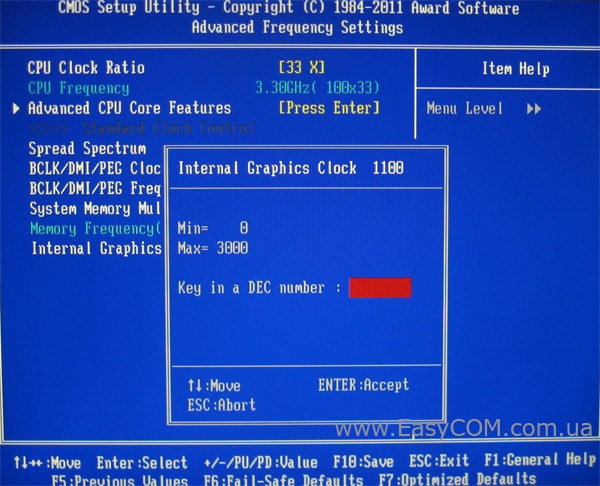

Продуктивність вбудованої в процесор відеопідсистеми можна збільшити в підпункті Internal Graphics Clock.

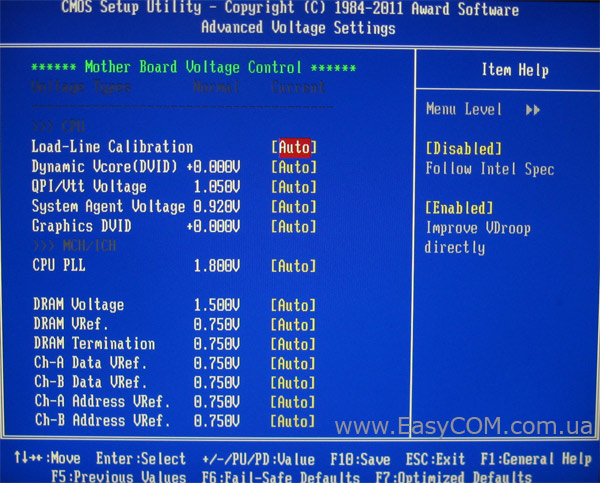

Крім того, можливе налаштування напруги на всіх основних компонентах системи. Напругу можна регулювати в досить широких межах.

Доступні налаштування, необхідні для розгону системи, ми зібрали в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

16 – 59

1

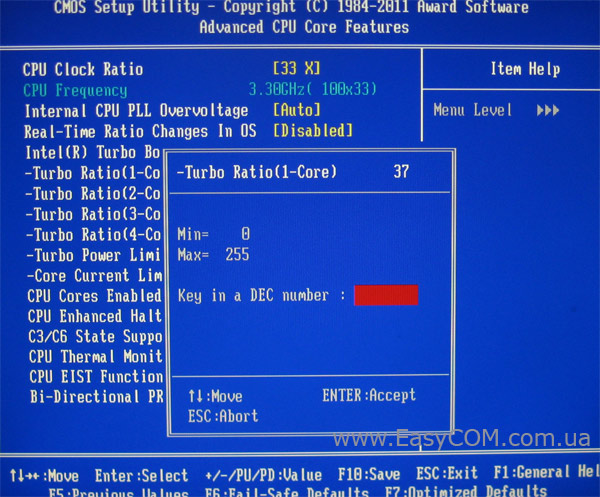

Множник частоти TurboBoost

Turbo Ratio (Core)

0 – 255

1

Обмеження по потужності

Turbo Power Limit

0 – 1000

1

Частота системної шини, МГц

BCLK/DMI/PEG Frequency

80 – 200

0,1

Дільник для пам'яті

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Затримки ОЗП



CAS Latency, trcd, trp, tras, trc, trrd, twtr, twr, twtp, trfc, trtp, traw, CMD



Напруга на процесорі, В

Dynamic Vcore

-0,320…+0,640

0,005 В

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,7

0,02 В



System Agent Voltage

0,655 – 1,305

0,005 В

Напруга живлення ФАПЧ

CPU PLL

1,520 – 2,520

0,02 В

Напруга на модулях пам'яті, В



DRAM Voltage

1,1 – 2,6

0,02 В

DRAM Vref.

0,7 – 0,82

0,01 В

DRAM Termination

0,54 – 1,4

0,02 В

Ch-A Datavref.

0,54 – 1,4

0,02 В

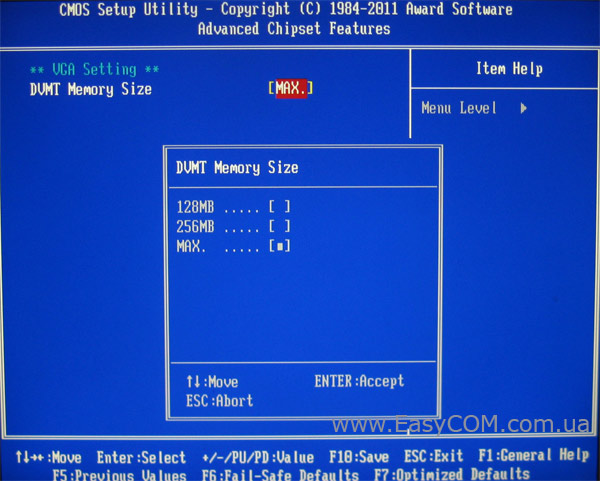

У підпункті Advanced Chipset Features можна вказати кількість пам'яті, виділювану вбудованому відеоадаптеру.

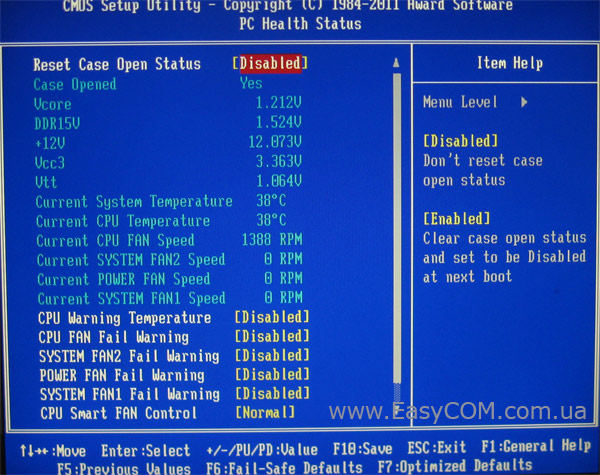

Доступ до моніторингу параметрів системи здійснюється в розділі «PC Health Status», потрапити в який можна з головного екрана BIOS. Розділ моніторингу дозволяє спостерігати за:

  • температурою процесора і материнської плати;
  • швидкістю обертання всіх вентиляторів;
  • напругами на процесорі, пам'яті, а також лініях живлення +3,3В і +12 В.

У цьому ж розділі можна активувати функцію автоматичного керування швидкістю обертання вентилятора процесорного кулера SmartFan і налаштувати попередження про зупинку вентиляторів. Автоматичне керування і корпусними вентиляторами не реалізоване.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

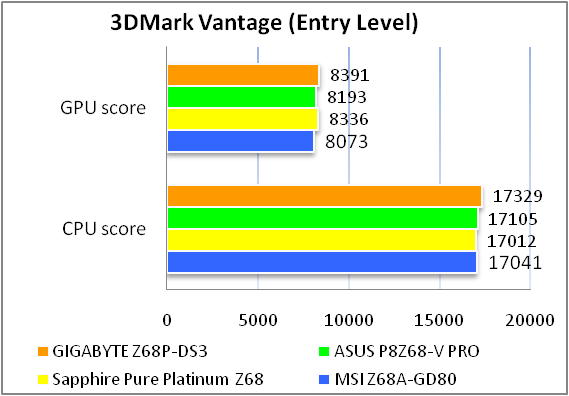

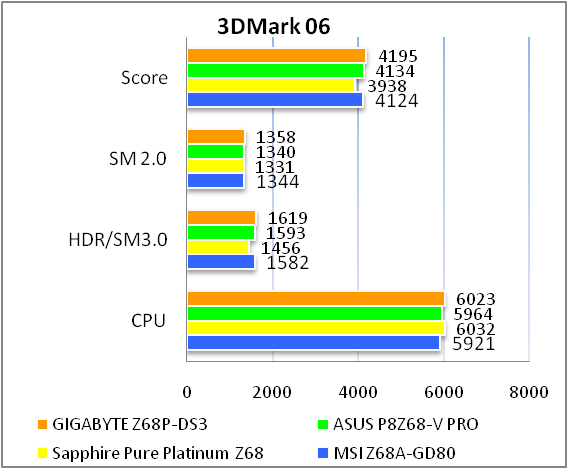

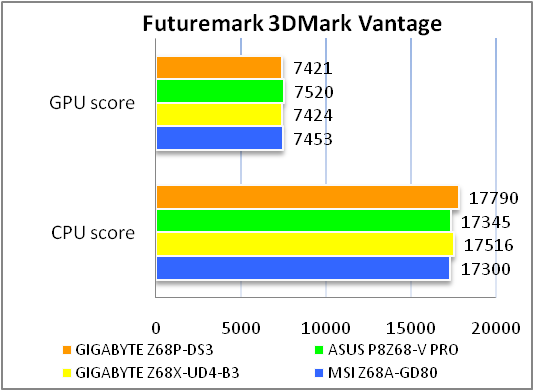

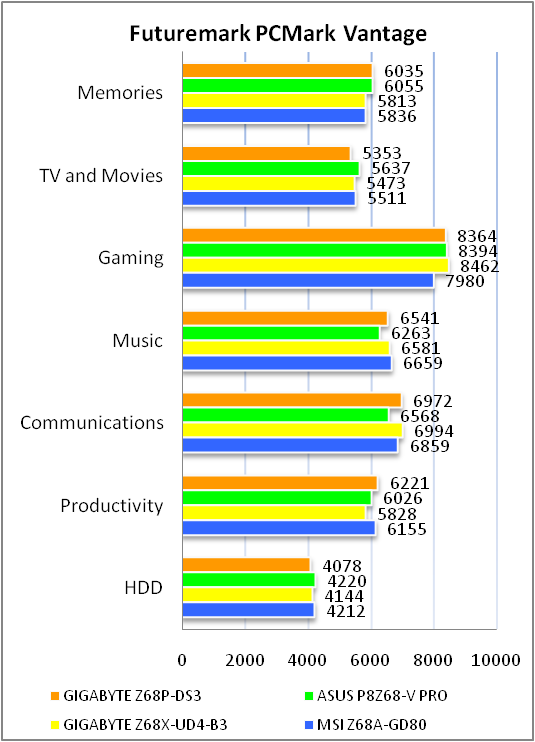

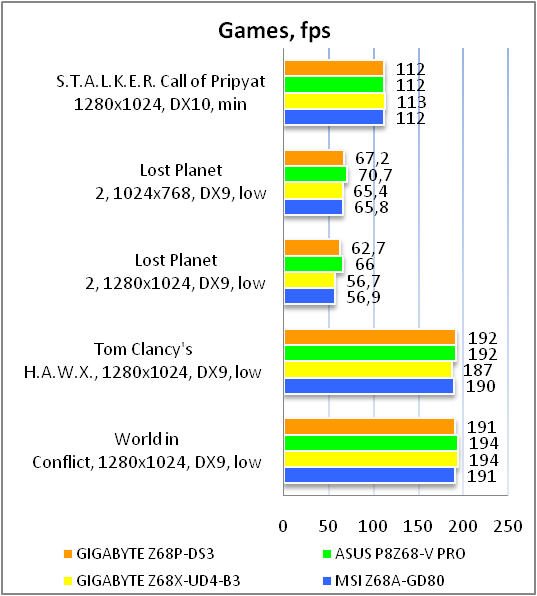

Результати тестів з дискретним відеоадаптером:

Продуктивність материнської плати GIGABYTE GA-Z68P-DS3 суттєво нічим не виділяється на фоні деяких конкурентів, також і більш дорожчих, що свідчить про використання добре налагодженої версії BIOS.

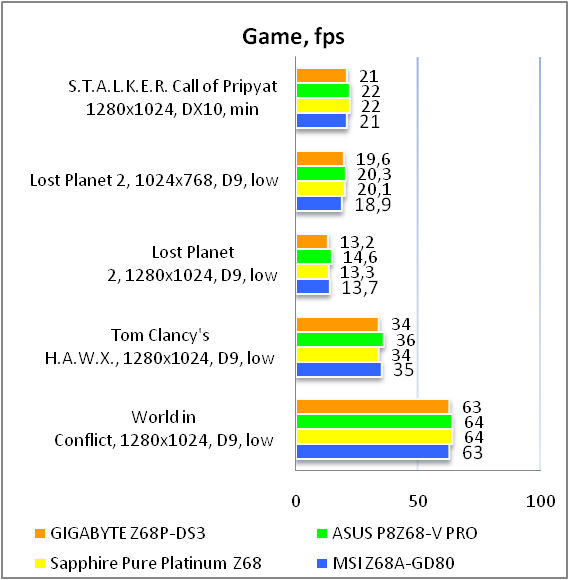

Результати тестів з інтегрованим відеоадаптером:

У режимі роботи з інтегрованим у процесор відеоядром продуктивність материнської плати GIGABYTEGA-Z68P-DS3 також еквівалентна конкурентам. Це ще одне підтвердження гарної оптимізації плати. У підсумку, можливості розгону материнської плати GIGABYTEGA-Z68P-DS3 можна охарактеризувати як досить гідні.

Можливості розгону

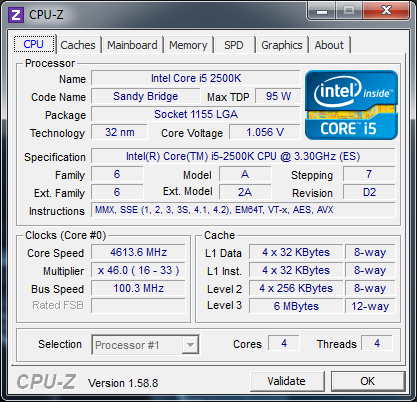

Для того щоб визначити розгінний потенціал материнської плати GIGABYTE GA-Z68P-DS3 ми розганяли процесор з розблокованим множником шляхом підвищення його в BIOS. У підсумку, піднявши множник до 46, і не виконуючи при цьому яких-небудь інших налаштувань системи, нам вдалося досягти частоти 4,6 ГГц для процесорного ядра. Це є гарним результатом, особливо для масової плати без посиленої підсистеми живлення.

Фірмові утиліти

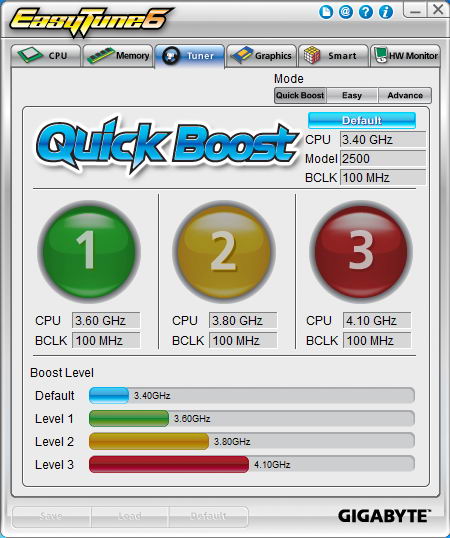

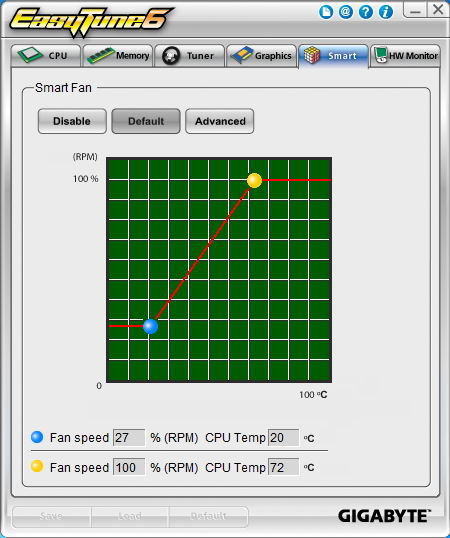

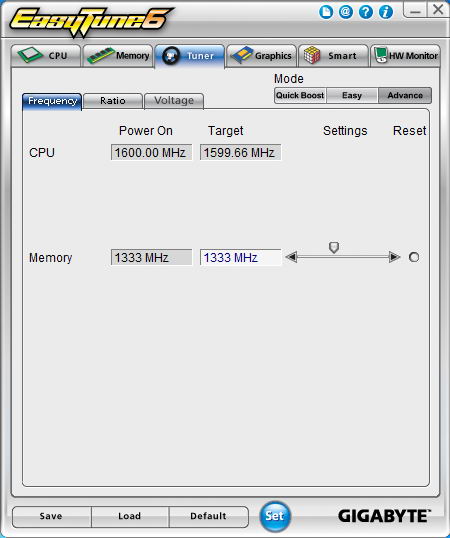

Для користувачів не спокушених у розгоні, у фірмовій утиліті EasyТune6 є можливість розгону системи буквально одним клацанням миші. Можна вибрати один з трьох щаблів. Перший є самим безпечним, а третій - максимальний для автоматичного розгону.

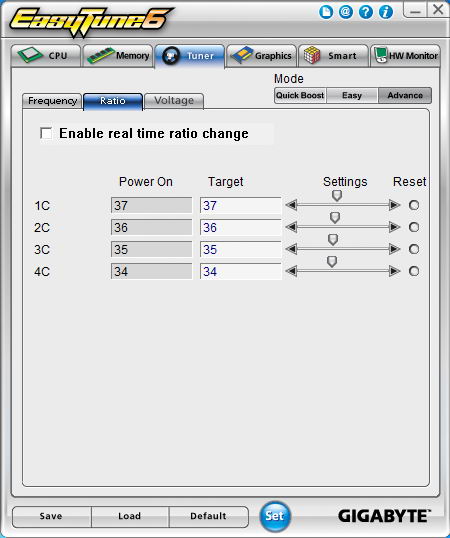

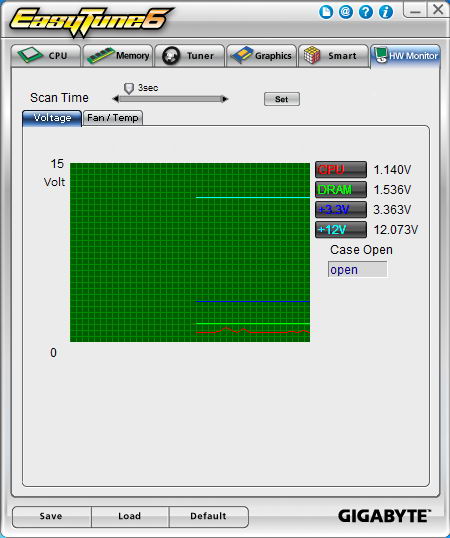

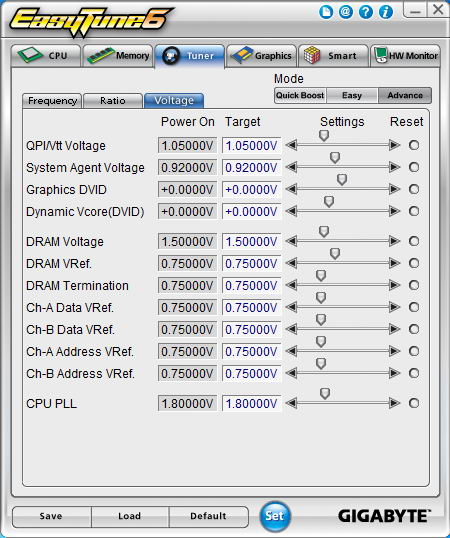

Але можна і вручну виставити всі необхідні параметри. Ті зміни, для яких не потрібне перезавантаження, змінюються в режимі реального часу.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmarkaudioanalyzer).

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.23

Добре

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

91.9

Дуже добре

Гармонійні викривлення, %

0.0030

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-69.4

Середньо

Інтермодуляційні викривлення + шум, %

0.037

Добре

Взаємопроникнення каналів, дБ

-91.6

Відмінно

Інтермодуляції на 10 кГц, %

0.032

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.12

Дуже добре

Рівень шуму, дБ (А)

-94.8

Дуже добре

Динамічний діапазон, дБ (А)

94.7

Дуже добре

Гармонійні викривлення, %

0.0016

Відмінно

Гармонійні викривлення + шум, дБ(A)

-87.9

Добре

Інтермодуляційні викривлення + шум, %

0.062

Відмінно

Взаємопроникнення каналів, дБ

-89.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0056

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC889, інтегрований на даній платі, одержав у тестуванні загальну оцінку «дуже добре», а значить має досить високу якість відтворення для побудови домашньої мультимедійної системи.

Висновки

Протестована сьогодні материнська плата GIGABYTE GA-Z68P-DS3 заснована на «наборі» системної логіки Intel Z68 Express, яка поєднує в собі переваги чіпсетів Intel P67 і H67 Express. Тобто модель має можливості розгону системи з процесорами Sandy Bridge, і в той же час дозволяє працювати з інтегрованим у них графічним ядром. Як правило, подібні рішення не самі доступні, але це не стосується розглянутої материнської плати. На момент написання огляду вартість материнської плати GIGABYTE GA-Z68P-DS3 коливалася в межах 100 доларів США. Разом з перевагами «універсального» чіпсету, материнська плата GIGABYTE GA-Z68P-DS3 належить до серії Ultra Durable, а виходить, має якісну елементну базу. Також у неї є підтримка інтерфейсу SATA 6.0 Гбіт/с, і є роз’єм mSATA, що дозволяє просто задіяти технологію Intel Smart Response Technology. Але при цьому всьому материнська плата GIGABYTE GA-Z68P-DS3 має багато спірних рішень: виділення на другий слот PCIEx16 тільки 4-х ліній, наявність тільки 3-х аналогових аудіовиходів на інтерфейсній панелі, нав'язування застарілих інтерфейсів для сучасних систем, відсутність підтримки USB 3.0, пропозиція підключати тільки цифрові монітори, причому для DVI потрібно буде ще і перехідник окремо купити і т.ін.

Переваги:

  • відносно доступна вартість;
  • наявність набортного роз’єму mSATA;
  • надійний вузол живлення;
  • наявність функцій Touch BIOS і Hybrid EFI;
  • підтримка слотів PCI;
  • непоганий оверклокерський потенціал;
  • присутність оптичного виходу S/PDIF.

Особливості:

  • відсутність можливості виводу аналогового відеосигналу;
  • підтримка інтерфейсів COM і LPT.

Недоліки:

  • наявність тільки 3-х аудіовиходів на інтерфейсній панелі;
  • відсутність підтримки USB 3.0;
  • використання 4-контактного роз’єму живлення процесора і відсутність охолодження на стабілізаторі;
  • скромний комплект поставки;
  • відсутність кріпильних отворів на правій стороні плати у верхньому і нижньому кутах;
  • низька практична цінність другого слота PCI-Express x16, що працює в режимі x4.
