Огляд і тестування материнської плати GIGABYTE GA-Z68M-D2H

Сьогодні ми розглянемо материнську плату від компанії GIGABYTE, засновану на наборі системної логіки Intel Z68 Express. Докладно особливості даного чіпсету описані в цьому огляді, але нагадаємо, що Intel Z68 Express являє собою якусь сукупність наборів системної логіки Intel P67 і H67 Express, тобто має у своєму розпорядженні широкі можливості розгону системи, і водночас дозволяє працювати з інтегрованим у сучасні процесори Intel графічним ядром. Розглянута сьогодні материнська плата має форм-фактор MicroATX і призначена для комплектації компактних і недорогих, але функціональних систем. З іншої сторони плата забезпечує якийсь розгінний потенціал і несе на борті два роз’єми PCI-Ex16, а для вбудованої графіки передбачені як цифровий, так і аналоговий вивід зображення. Також на платі розмістилася якісна аудіопідсистема, а сама материнська плата GIGABYTE GA-Z68M-D2H належить до серії Ultra Durable 2, що означає використання якісних елементів. Але розберемо все це детальніше і пошукаємо «ложку дьогтю».

GIGABYTE GA-Z68M-D2H

Специфікація материнської плати GIGABYTE GA-Z68M-D2H:

Виробник

GIGABYTE

Модель

GA-Z68M-D2H

Чіпсет

Intel Z68 Express

Процесорне роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron

Використовувана пам'ять

DDR3 2133/1866/1600/1333/1066 МГц

Підтримка пам'яті

4 x 1,5 В DIMM двоканальної архітектури до
32 ГБ, без ECC

Слоти розширення

1 x PCI-Ex16 (x16)
1 x PCI-Ex16 (x4)
2 x PCI-E x1

Дискова підсистема

2 x SATA 6.0 Гбіт/с
 4 x SATA 3.0 Гбіт/с
з можливістю організації SATA RAID 0, 1, 5, 10

LAN

Realtek RTL8111E (10/100/1000 Мбіт/с)

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio

Охолодження

Алюмінієвий радіатор на мікросхемі південного мосту

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x HDMI
1 x D-Sub
1 x DVI-D
1 x LAN (RJ45)
6 x USB 2.0
1 x оптичний SPDIF
3 x 3.5 мм аудіо роз’єм (лінійний вхід/лінійний вихід/мікрофон)

Внутрішні порти I/O

4 x USB 2.0
1 x S/PDIF вихід
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
1 x TPM
1 x COM
Аудіо роз’єми передньої панелі
 Роз’єм системної панелі

BIOS

2 x 32 Мбіт ПЗП
AWARD BIOS, DualBIOS, PnP 1.0a, DMI 2.0, ACPI 1.0b, SM BIOS 2.4

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Smart 6™
Auto Green
eXtreme Hard Drive (X.H.D)
ON/OFF Charge
Cloud OC
3TB+ Unlock
TouchBIOS
Q-Share

Форм-фактор, розміри, мм

MicroATX
244 x 244

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна загрузити з сторінки завантаження.

GIGABYTE GA-Z68M-D2H

Материнська плата поставляється в компактній картонній коробці з якісною поліграфією. Верхню частину лицьової сторони упаковки займає велика емблема набору системної логіки Intel Z68 і велика піктограма TouchBIOS. У нижній частині великими літерами приводиться найменування моделі материнської плати. Крім того, тут можна знайти декілька додаткових піктограм, що вказують на ті, чи інші особливості виробу, серед яких можна відзначити підтримку технологій Intel Smart Response, LucidLogix Virtu, а також наявність підтримки AMD CrossFireX.

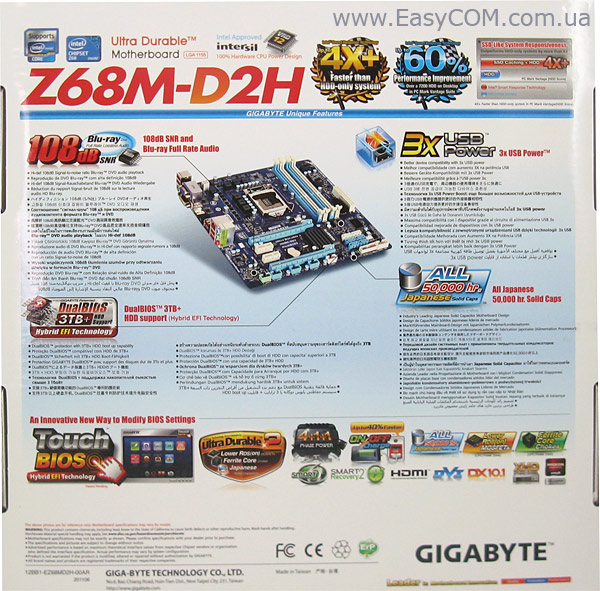

На звороті коробки є розширена інформація про особливості фірмових технологій і особливостях плати. Розглянемо деякі з них детальніше:

  • 108db - аудіокодек і його обв'язка гарантують співвідношення сигнал/шум 108 дБ.
  • DualBIOS 3TB+ - дві мікросхеми пам'яті, що зберігають мікропрограму BIOS плюс - підтримка накопичувачів ємністю більше 3 ТБ.
  • 3x USB Power - сила струму збільшена втричі для підтримки зовнішніх пристроїв USB.
  • 50,000 hr. Solid Capacitors – 50 000 годин наробітку на відмову для твердотільних конденсаторів.
  • Intel Smart Response Technology - технологія, що дозволяє збільшити швидкодію дискової підсистеми завдяки кешуванню даних на продуктивний SSD-накопичувач.

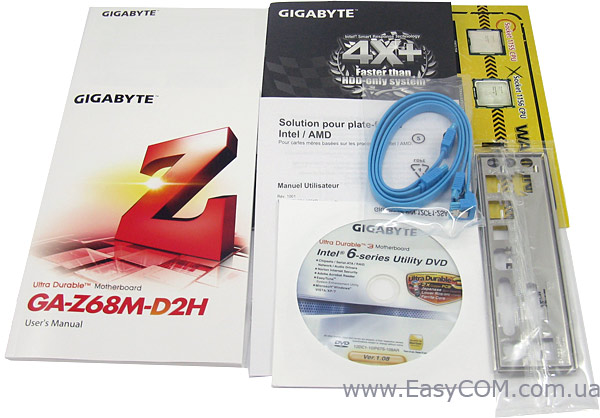

У коробці разом з материнською платою GIGABYTE GA-Z68M-D2H можна знайти наступні аксесуари:

  • посібник користувача;
  • 2 x SATA 6.0 Гбіт/с кабелі;
  • заглушку інтерфейсної панелі;
  • диск з драйверами та утилітами.

Як видно, комплектація досить скромна. Але вартість материнської плати виправдовує таку комплектацію.

GIGABYTE GA-Z68M-D2H

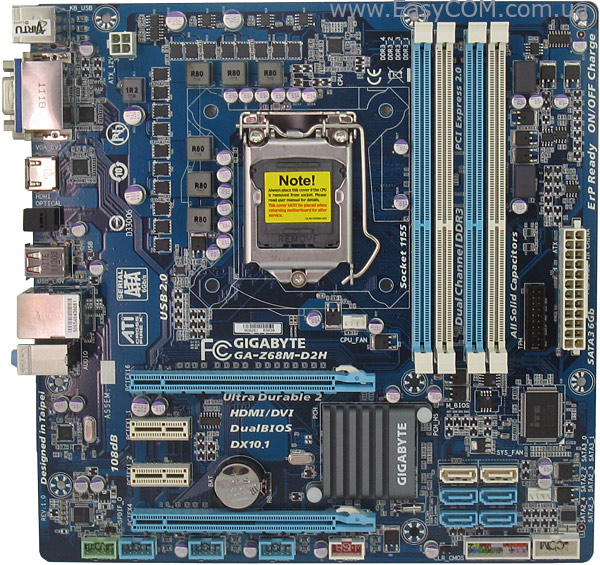

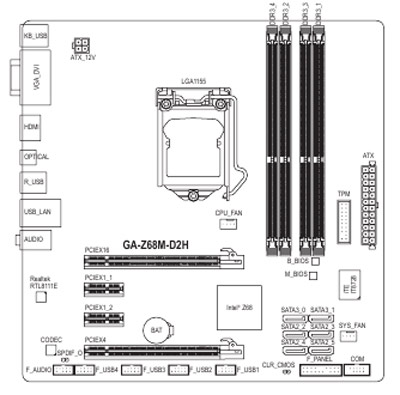

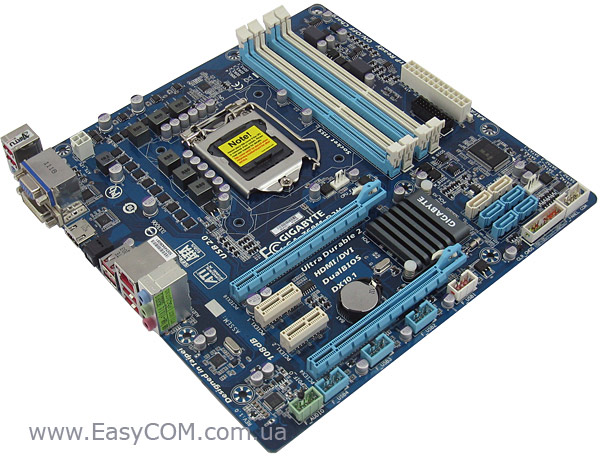

Розглянута сьогодні материнська плата GIGABYTEGA-Z68M-D2H належить до форм-фактору MicroATX і має досить пророблений дизайн друкованої плати. Але в компонуванні плати проглядається ряд компромісних рішень, таких як: близьке сусідство першого роз’єму PCI-Ex16 і слотів для встановлення оперативної пам'яті. Якщо встановити великогабаритний відеоадаптер, то для додавання ОЗП необхідно буде витягти його. Схожа ситуація і з другим роз’ємом PCI-Ex16 - близьке сусідство з портами SATA. Великогабаритний відеоадаптер перекриє доступ до них. При складанні продуктивного ПК необхідно буде дотримуватися певного порядку дій, оскільки встановлений у нижній роз’єм PCI-Ex16 великогабаритний відеоадаптер перекриє доступ до колодок USB і внутрішньому аудіо роз’єму. На платі присутня одна особливість - відсутність отворів для кріплення з правої сторони, через що нижній правий кут буде трохи «звисати». При встановленні материнської плати потрібно бути обережним, що б її не пошкодити.

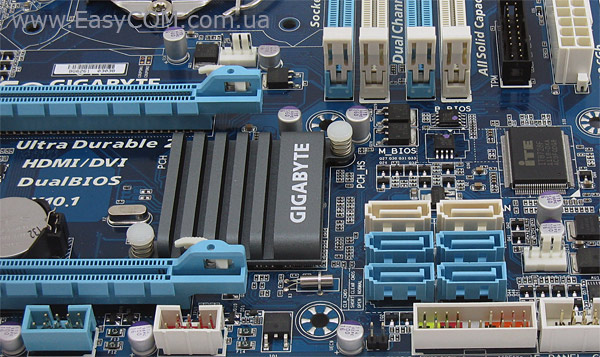

Дискова підсистема материнської плати GIGABYTE GA-Z68M-D2H заснована на чіпсеті Intel Z68 Express, який підтримує чотири порти SATA 3 Гбіт/c і два порти SATA 6 Гбіт/c (білого кольору) з можливістю організації RAID-масивів рівнів 0, 1, 5 і 10.

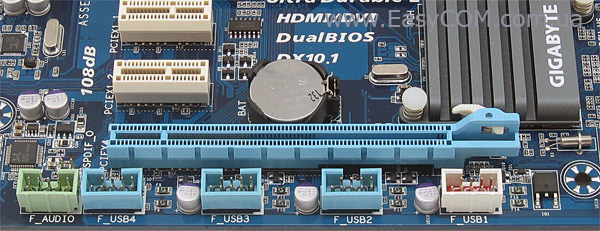

Набір системної логіки Intel Z68 Express підтримує до 14 портів USB 2.0, і на материнській платі GIGABYTE GA-Z68M-D2H всі вони реалізовані. Шість портів виведені на інтерфейсну панель, ще вісім можна підключити за допомогою колодок, що знаходяться на платі.

На жаль, виробник не додав контролер USB 3.0, а набір системної логіки Intel Z68 Express не підтримує цей стандарт.

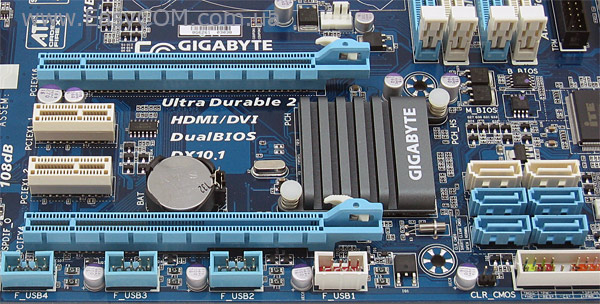

Материнська плата GIGABYTE GA-Z68M-D2H має чотири слоти розширення: два PCI-Express x16 і два PCI-E x1. Однак повноцінні 16 ліній «жорстко» виділене тільки на перший слот PCI-E 16x, у випадку використання двох слотів для підтримки технологій CrossFireX вони будуть працювати в режимі 16+4 ліній. Таким чином, доцільно другий порт PCI-E 16x використовувати під інші плати розширення. Оскільки інженери компанії GIGABYTE не додали додатковий контролер шини PCI, то використовувати такі пристрої не вийти. Сам чіпсет Intel Z68 Express не підтримує шину PCI.

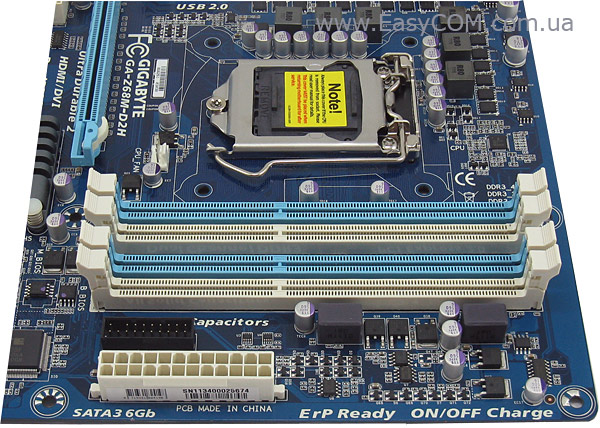

На материнській платі GIGABYTE GA-Z68M-D2H встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Максимальний загальний об'єм пам'яті може досягати 32 ГБ при встановленні чотирьох модулів ємністю 8 ГБ. Максимальна частота оперативної пам'яті становить 2133 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно заповнювати роз’єми відповідних кольорів.

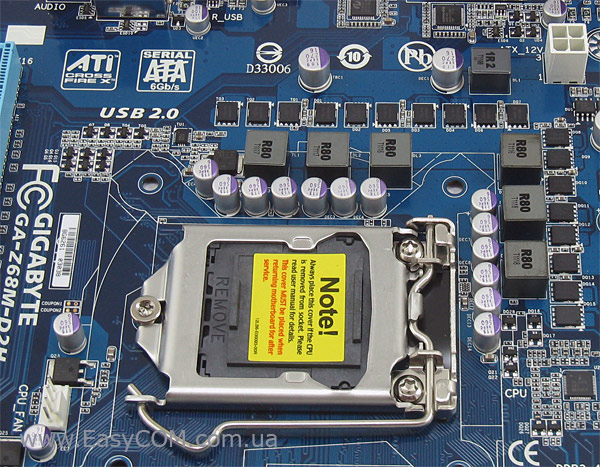

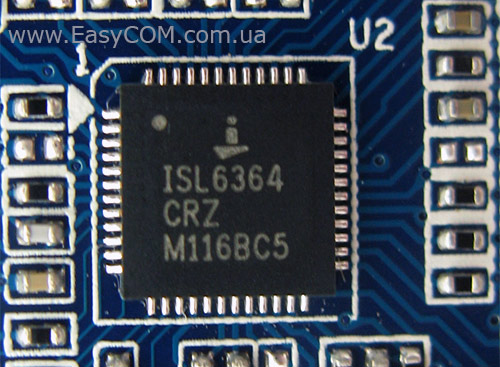

Живлення ядра процесора, вбудованого в нього «системного агента» і відеоядра організовано по 4+1+1-фазній схемі, причому кількість елементів у додаткових фазах для більшої надійності подвоєна. У якості ШІМ-контролера використовується мікросхема Intersil ISL6364. Оскільки материнська плата належить до серії Ultra Durable 2, вузол стабілізатора живлення процесора побудований з застосуванням якісної елементної бази, до складу якої входять: дроселі з феритовою серцевиною і високоякісні твердотільні конденсатори. Живлення процесора забезпечує 4-контактний роз’єм ATX12V.

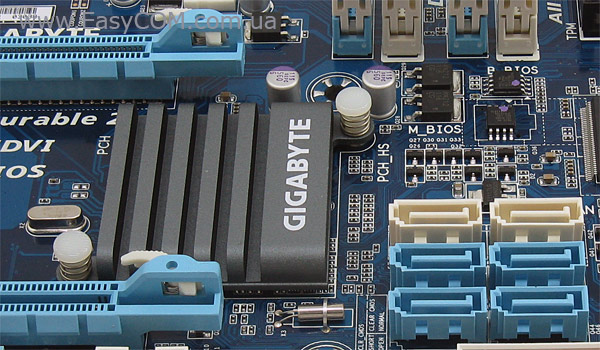

Пасивна система охолодження материнської плати GIGABYTE GA-Z68M-D2H складається з широкого низькопрофільного алюмінієвого радіатора для чіпсету, який відмінно справляється з своїми обов'язками - під час тестування плати температура на цьому радіаторі не піднімалася вище 45°C. Охолодження силових елементів стабілізатора живлення процесора відсутнє, що робить плату орієнтованої на стабільну роботу, а не на розгін.

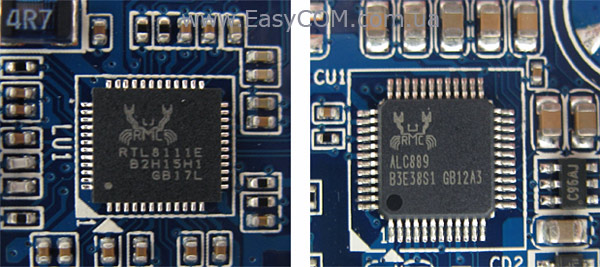

Звукова система заснована на якісному HDA-кодеку 8-канального звуку Realtek ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111E.

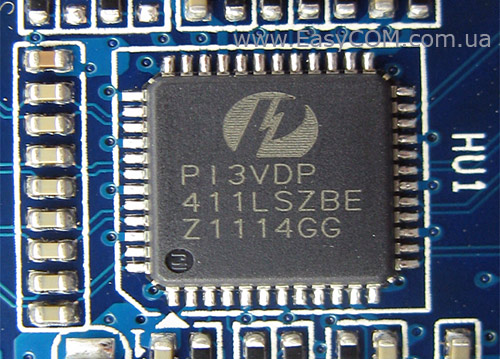

За роботу відеовиходів відповідає контролер Pericom P13VDP, який не в перший раз використовує компанія GIGABYTE у своїх материнських платах.

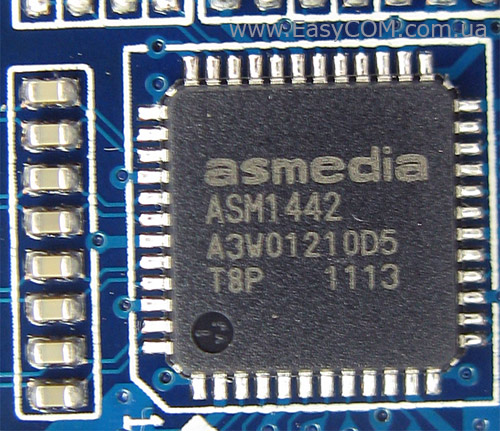

Для перемикання між портами HDMI, DVI і VGA використовується мікросхема ASMedia ASM1442.

GIGABYTE GA-Z68M-D2H

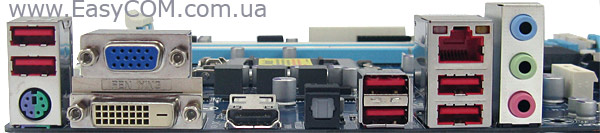

На інтерфейсну панель GIGABYTE GA-Z68M-D2H виведені наступні порти:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-SUB;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 x оптичний SPDIF;
  • 8-канальний аудіо вихід.

У конфігурації інтерфейсної панелі присутні всі необхідні порти і роз’єми для побудови універсальної системи, хіба що USB 3.0 не вистачає. Примітна наявність як аналогового, так і цифрового відеовиходу, що дозволить використовувати монітори з різними типами підключення. Але з аудіовиходами не все так зручно. Всі 8 каналів можна задіяти тільки при підключенні частини колонок до фронтальної аудіопанелі формату HD-Audio і відповідному налаштуванні аудіодрайвера.

GIGABYTE GA-Z68M-D2H

Материнська плата GIGABYTE GA-Z68M-D2H має всього два роз’єми для підключення вентиляторів: один 4-контактний для процесорного кулера і ще один 4-контактний для корпусного вентилятора. Це означає, що засобами материнської плати можна підключити тільки один корпусний вентилятор, наприклад на вдув. Але при необхідності додатковому вентилятору можна дати живлення прямо від блока живлення.

BIOS

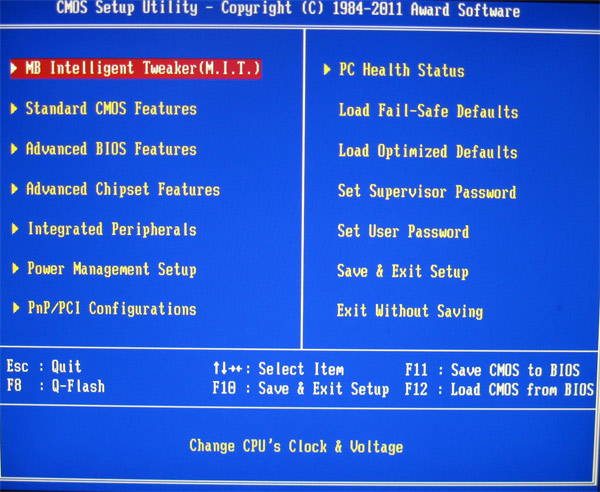

У даній материнській платі використовується Award BIOS, інтерфейс якої має звичне оформлення, а навігація проводиться винятково за допомогою клавіатури.

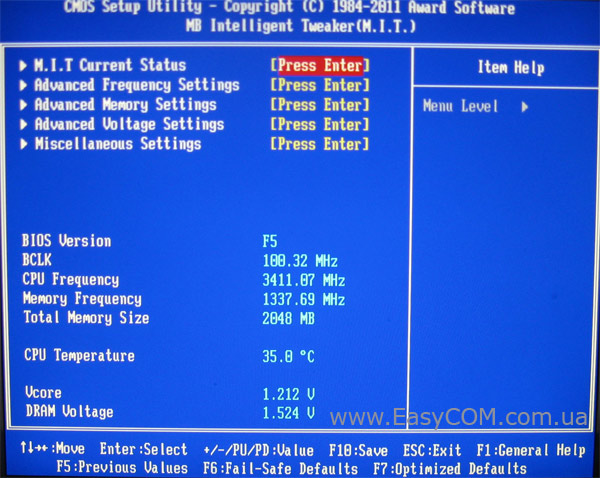

Всі призначені для розгону налаштування зосереджені в розділі «MB Intelligent Tweaker (M.I.T.)».

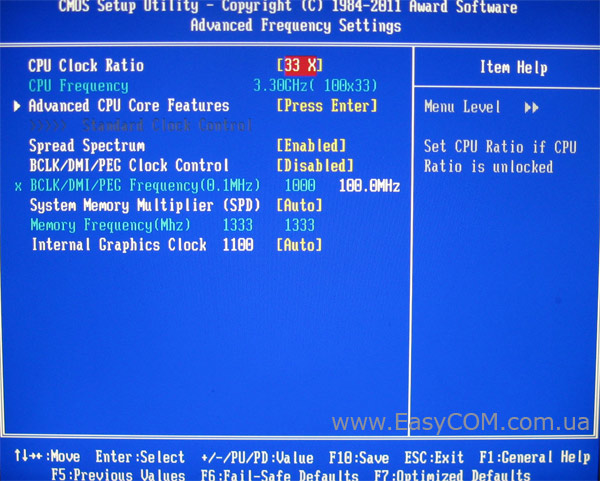

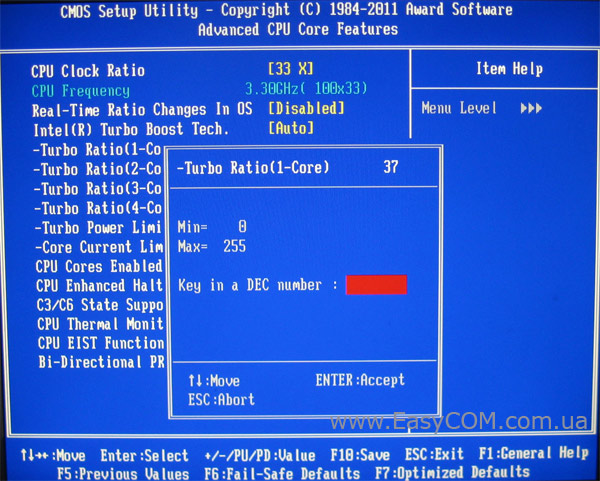

Налаштування частот знаходяться у підрозділі «Advanced Frequency Settings». Крім того, тут можна регулювати величину процесорного множника для розгону процесорів, у яких він розблокований, а також збільшити продуктивність процесорів з заблокованим множником шляхом підвищення значення множника в турбо режимі.

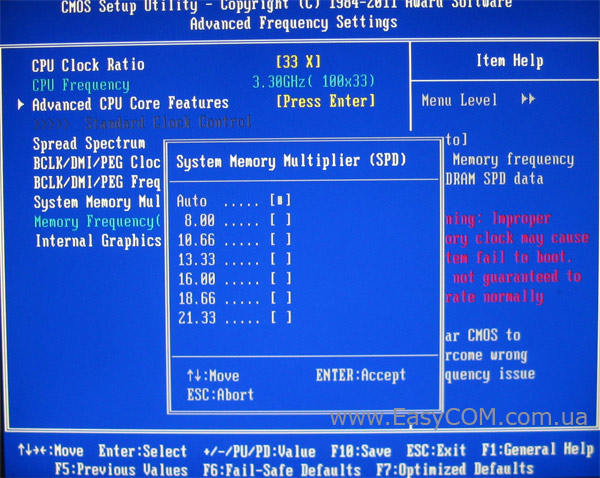

Є можливість змінювати частоту пам'яті. Максимальне значення, яке можна виставити 2133 МГц.

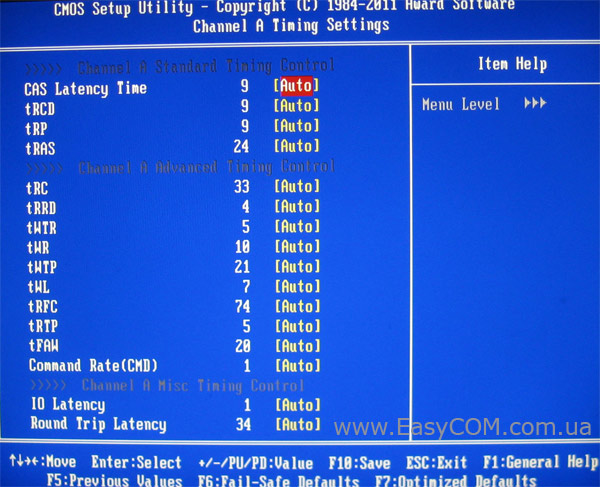

Також є підрозділ, у якому зосереджені налаштування таймінгів і підтаймінгів.

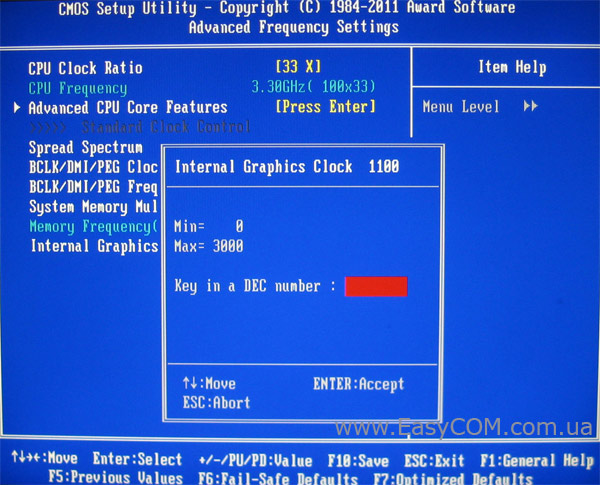

Продуктивність вбудованої в процесор відеопідсистеми можна збільшити в підпункті Internal Graphics Clock

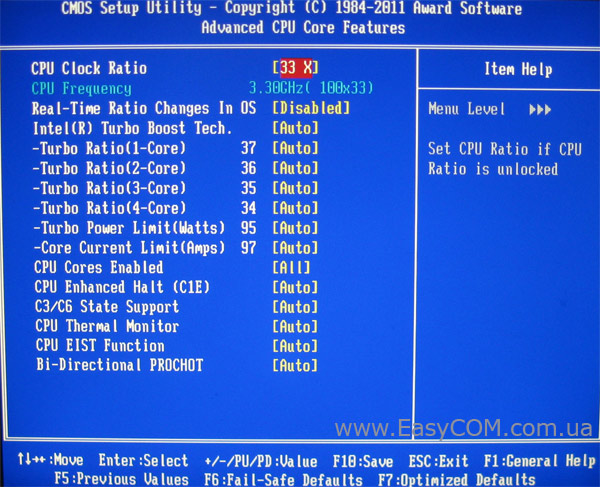

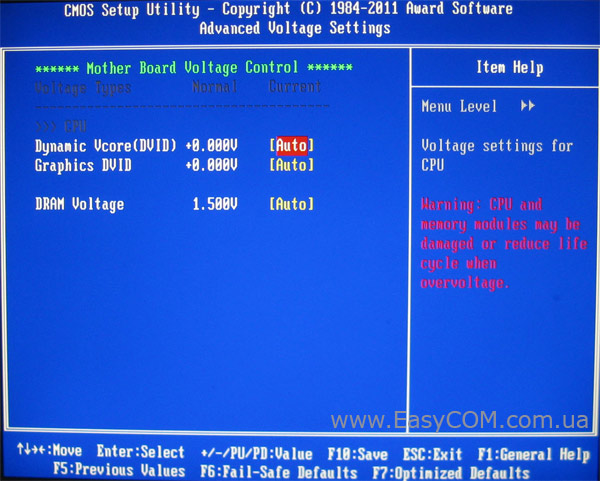

Для регулювання напруги доступний базовий набір можливостей. Змінювати напругу можна на ядрі процесора, відеоядрі та модулях оперативної пам'яті. Напругу можна регулювати в досить широких межах.

Доступні налаштування, необхідні для розгону системи, ми звели в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU ClockRatio

16 – 59

1

Множник частоти TurboBoost

TurboRatio (Core)

0 – 255

1

Обмеження по потужності

TurboPowerLimit

0 – 1000

1

Частота системної шини, МГц

BCLK/DMI/PEG Frequency

80 – 200

0,1

Дільник для пам'яті

SystemMemoryMultipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Затримки ОЗП



CAS Latency, trcd, trp, tras, trc, trrd,twtr, twr, twtp, trfc, trtp, tfaw, CMD



Напруга на процесорі, В

DynamicVcore (DVID)

-0,320…+0,640

0,01

Напруга на модулях пам'яті, В

DRAM Voltage

1,1 – 2,4

0,02

 Напруга відеоядра, В

Graphics DVID

-0,320…+0,640

0,01

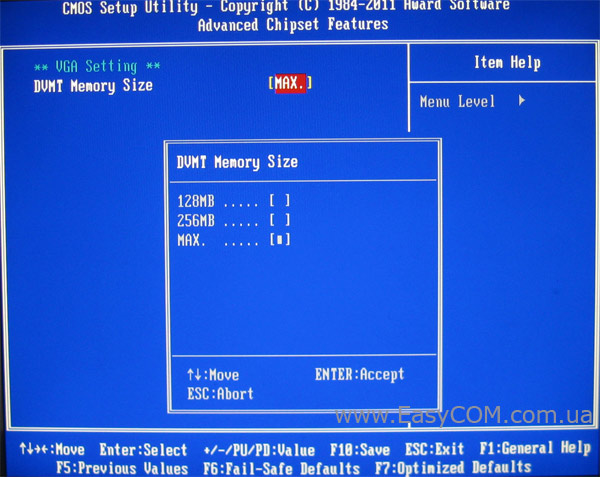

Підпункт Advanced Chipset Features дозволяє вказати кількість пам'яті, виділюваної вбудованому відеоадаптеру.

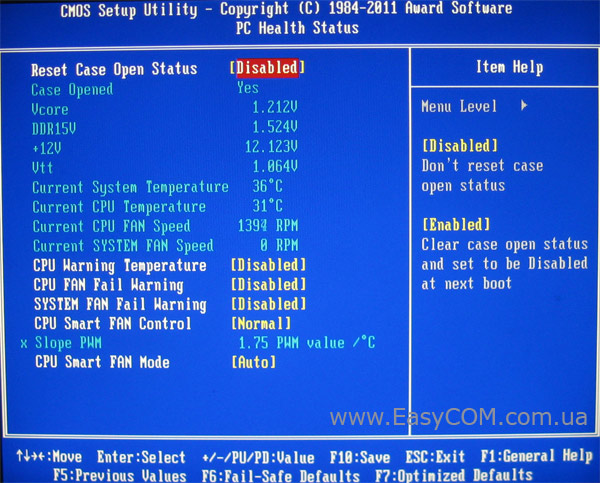

Доступ до моніторингу параметрів системи здійснюється в розділі «PC Health Status», потрапити в який можна з головного екрана BIOS. Розділ моніторингу дозволяє спостерігати за:

  • температурою процесора і материнської плати;
  • швидкістю обертання всіх вентиляторів, підключених до материнської плати;
  • напругами на процесорі, контролері пам'яті, а також на лінії живлення +12В.

У цьому ж розділі можна активувати функцію автоматичного керування швидкістю обертання вентилятора процесорного кулера SmartFan і налаштувати попередження про зупинку вентиляторів. Автоматичне керування корпусним вентилятором не реалізоване.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

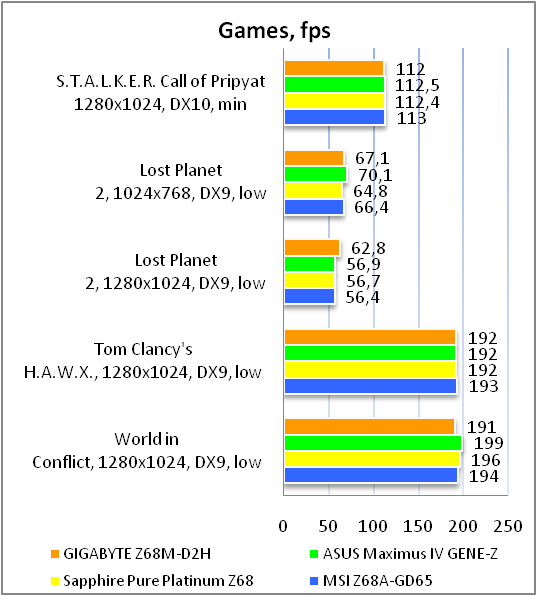

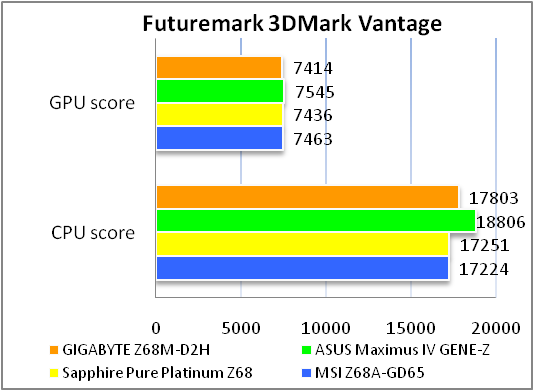

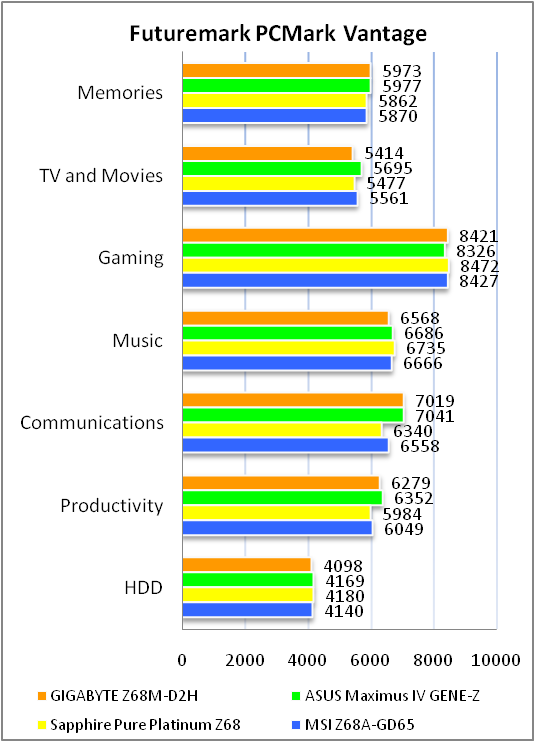

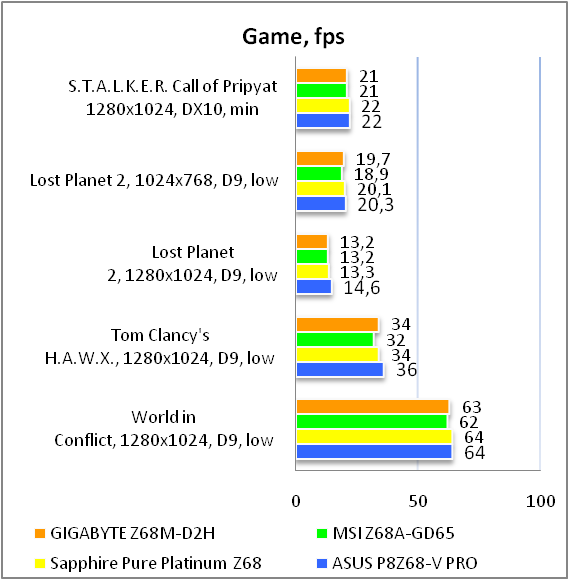

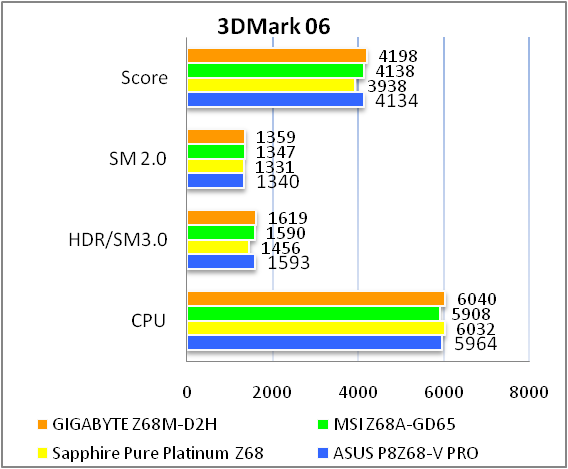

Результати тестів з дискретним відеоадаптером:

Продуктивність материнської плати GIGABYTE GA-Z68M-D2H суттєво нічим не виділяється на фоні деяких конкурентів, також і більш дорогих, що свідчить про використання добре налагодженої версії BIOS.

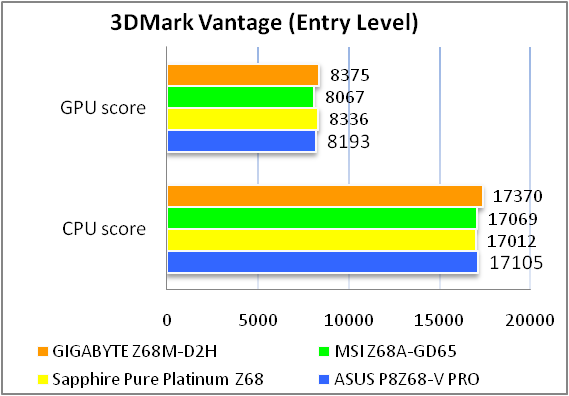

Результати тестів з інтегрованим відеоадаптером:

У режимі роботи з інтегрованим у процесор відеоядром продуктивність материнської плати GIGABYTE GA-Z68M-D2H також еквівалентна конкурентам. Це ще одне підтвердження гарної оптимізації плати.

Можливості розгону

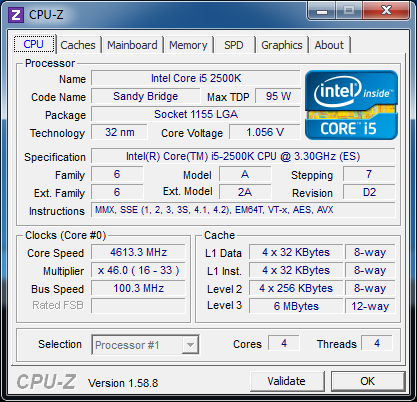

Для того щоб визначити розгінний потенціал материнської плати GIGABYTE GA-Z68M-D2H ми розганяли процесор з розблокованим множником шляхом підвищення його в BIOS. У підсумку, піднявши множник до 46, і не виконуючи при цьому інших налаштувань системи, нам вдалося досягти частоти 4,6 ГГц для процесорного ядра. Це є відмінним результатом.

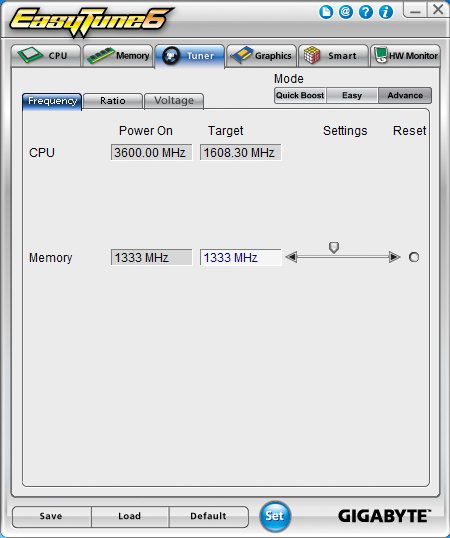

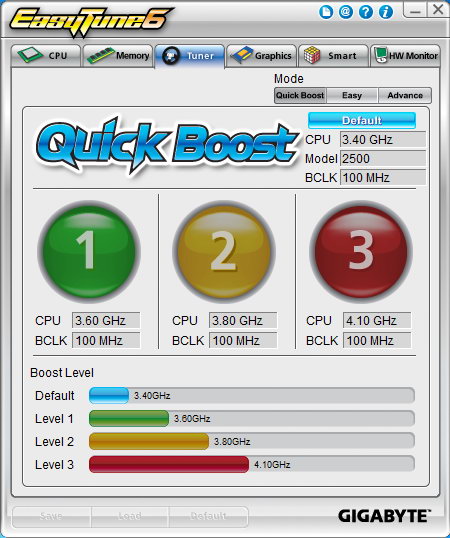

Для користувачів не спокушених у розгоні, у фірмовій утиліті EasyТune6 є можливість розгону системи буквально одним клацанням миші. Можна вибрати один з трьох етапів. Перший є самим безпечним, а третій максимальний для автоматичного розгону.

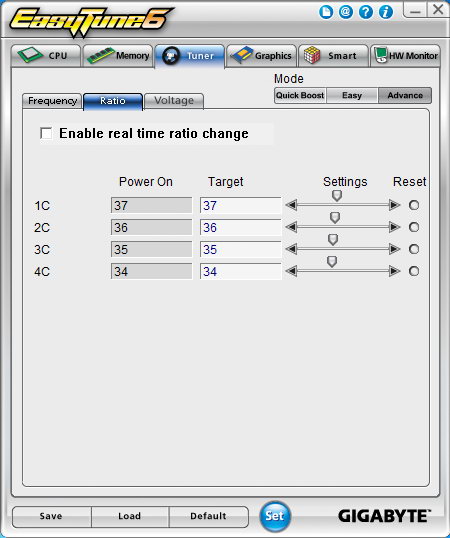

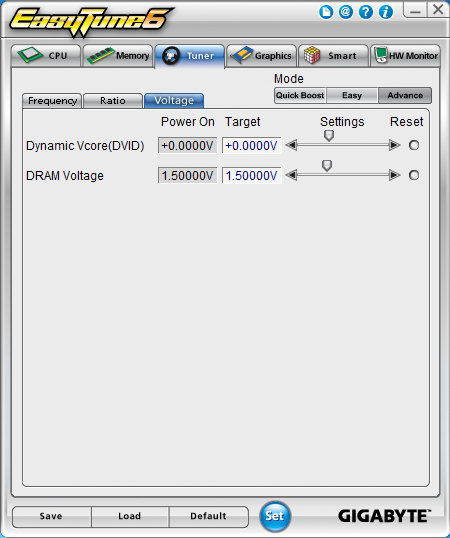

Але можна і вручну виставити всі необхідні параметри. Ті зміни, для яких не потрібне перезавантаження, змінюються в режимі реального часу.

У підсумку, можливості розгону материнської плати GIGABYTEGA-Z68M-D2H можна охарактеризувати як досить непогані.

Тестування звукового тракту на основі кодека Realtek ALC889.

Загальні результати (Rightmarkaudioanalyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.23

Добре

Рівень шуму, дБ (А)

-91.8

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.0037

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-69.4

Середньо

Інтермодуляційні викривлення + шум, %

0.037

Добре

Взаємопроникнення каналів, дБ

-90.9

Відмінно

Інтермодуляції на 10 кГц, %

0.0033

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.12

Дуже добре

Рівень шуму, дБ (А)

-94.8

Дуже добре

Динамічний діапазон, дБ (А)

94.8

Дуже добре

Гармонійні викривлення, %

0.0021

Відмінно

Гармонійні викривлення + шум, дБ(A)

-87.0

Добре

Інтермодуляційні викривлення + шум, %

0.059

Відмінно

Взаємопроникнення каналів, дБ

-89.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0057

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC889, інтегрований на даній платі, одержав у тестуванні загальну оцінку «дуже добре», а виходить, має досить високу якість відтворення для побудови домашньої мультимедійної системи.

Висновки

Протестована сьогодні материнська плата GIGABYTE GA-Z68M-D2H належить до бюджетного сегмента і виконана у форм-факторі MicroATX, що обумовлює деякі особливості дизайну друкованої плати. Приналежність до бюджетного сегменту видає відсутність контролера USB 3.0, відсутність охолодження стабілізаторів живлення процесора, 4-контактний роз’єм живлення процесора. З іншої сторони споживач отримає універсальний набір системної логіки Intel Z68 Express, якісний аудіокодек і надійну елементну базу (Ultra Durable 2). Найкраще дана материнська плата підійде для побудови недорогої, але стабільної універсальної домашньої мультимедійної системи або робочої станції. А гравцям і ентузіастам, що бажають побудувати високопродуктивну систему на основі материнської плати форм-фактору MicroATX краще звернути увагу на інші материнські плати, наприклад ASUS Maximus IV GENE-Z.

Переваги:

  • надійний вузол живлення;
  • наявність функцій TouchBIOS і Hybrid EFI;
  • якісна аудіопідсистема;
  • можливість виводу як аналогового, так і цифрового відеосигналу;
  • присутність оптичного виходу S/PDIF;
  • відносно невисока ціна.

Особливості:

  • відсутність кріпильного отвору в правому нижньому куті;
  • використання 4-контактрного роз’єму живлення процесора і відсутність охолодження на стабілізаторі;
  • підтримка інтерфейсу COM.

Недоліки:

  • наявність тільки 3-х аудіовиходів на інтерфейсній панелі;
  • скромна комплектація;
  • відсутність підтримки USB 3.0;
  • низька практична цінність другого слота PCI-Express x16, що працює в режимі x4.
