Огляд і тестування материнської плати GIGABYTE GA-Z270-Gaming K3: для мережевих баталій

Не секрет, що з кожним роком проекти, орієнтовані на мережеві битви між користувачами, набирають все більшої популярності. Далеко за прикладами ходити не потрібно, достатньо просто згадати такі ігри, як CS: GO, DOTA2, LOL, низка спортивних симуляторів, Overwatch тощо.

GIGABYTE GA-Z270-Gaming K3

Чудово розуміючи, що все більше ігроманів надає перевагу саме мережевим іграм, компанія GIGABYTE вирішила представити відносно недорогу материнську плату, ключовою особливістю якої є наявність спеціалізованого ігрового мережевого контролера та якісної звукової підсистеми на флагманському аудіокодеку. GIGABYTE GA-Z270-Gaming K3, а саме таку назву отримала новинка, виконана на чіпсеті Intel Z270 і виглядає дуже цікаво, з огляду на її ціну близько $185. Давайте ж розберемося в усіх її особливостях і з'ясуємо, чи така вона хороша, як здається на перший погляд.

Специфікація

Виробник і модель

GIGABYTE GA-Z270-Gaming K3

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

2 х SATA 6 Гбіт/с

2 x SATA Express (кожен сумісний з 2 х SATA 6 Гбіт/с)

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2500 (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE GA-Z270-Gaming K3 GIGABYTE GA-Z270-Gaming K3

Материнська плата GIGABYTE GA-Z270-Gaming K3 постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові переваги й технічні характеристики.

GIGABYTE GA-Z270-Gaming K3

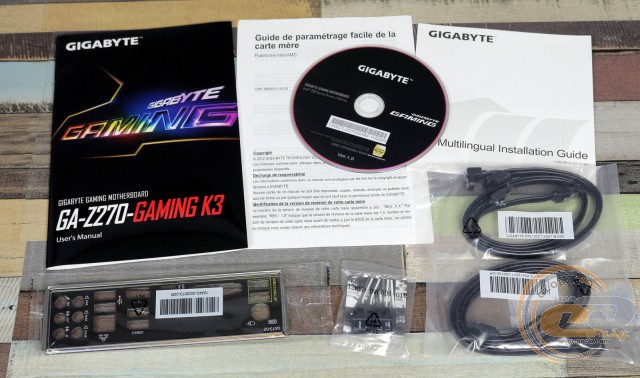

У коробці з даною моделлю ми знайшли диск з драйверами й утилітами, паперову документацію, чотири SATA-шлейфи, заглушку інтерфейсної панелі, а також приємний бонус у вигляді набору GIGABYTE G Connector, який значно полегшує процес підключення фронтальної панелі корпуса ПК.

Дизайн і особливості плати

GIGABYTE GA-Z270-Gaming K3

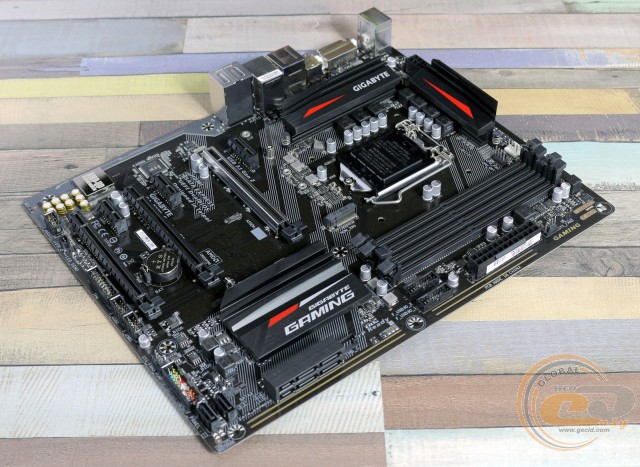

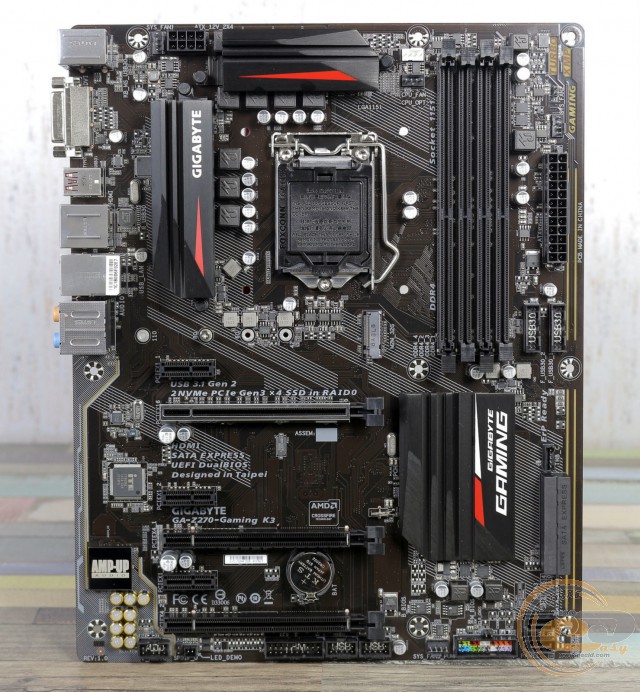

Той факт, що перед нами далеко не флагманське рішення, відразу ж видає коричневий колір друкованої плати формату ATX. У свою чергу радіатори та слоти розширення пофарбовані в чорний колір, а загальний строгий дизайн лише трохи розбавлений червоними вкрапленнями на радіаторах.

Що ж стосується компонування набортних елементів, розташування всіх портів і роз'ємів не ускладнить процес складання системи. Наприклад, порти SATA Express розташовані паралельно до поверхні плати.

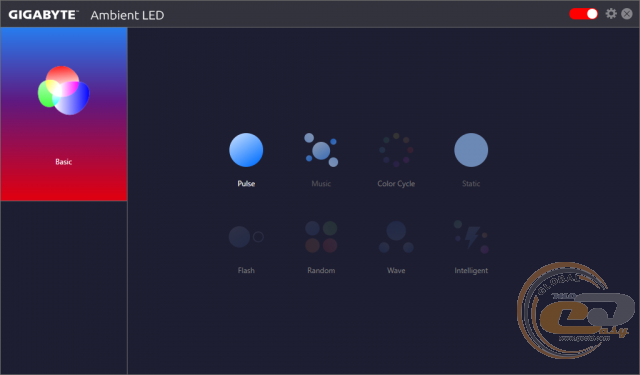

Однією з переваг даної моделі є оригінальне фірмове підсвічування Ambient LED. Воно має декілька режимів роботи, керувати якими можна за допомогою комплектної утиліти.

GIGABYTE GA-Z270-Gaming K3

Ілюмінацію можна регулювати й налаштовувати одночасно для всієї плати. Підтримуються кілька режимів роботи: пульсація, циклічна зміна кольору, світіння в такт музиці тощо.

GIGABYTE GA-Z270-Gaming K3

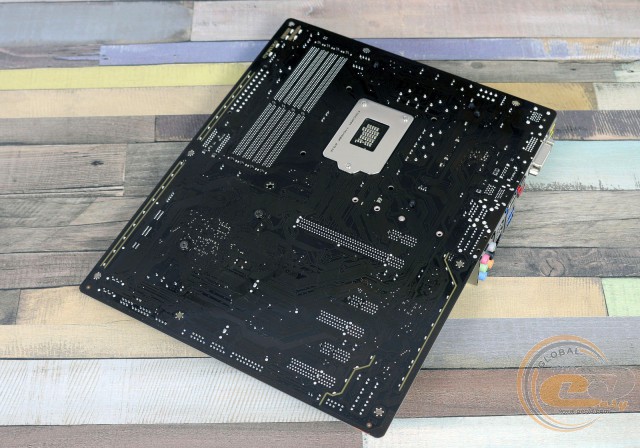

Глянувши на зворотний бік плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єма, а також той факт, що за допомогою гвинтів закріплено лише радіатор на чіпсеті, тоді як для кріплення двох інших використані пластикові кліпси.

GIGABYTE GA-Z270-Gaming K3

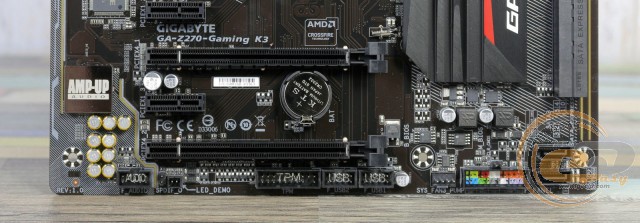

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF out, порт TPM, колодка підключення фронтальної панелі (з кольоровим виділенням для спрощення процесу підключення відповідних дротів). Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-Z270-Gaming K3

GIGABYTE GA-Z270-Gaming K3

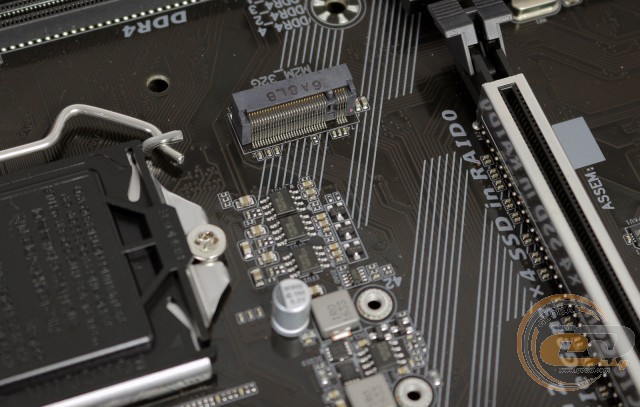

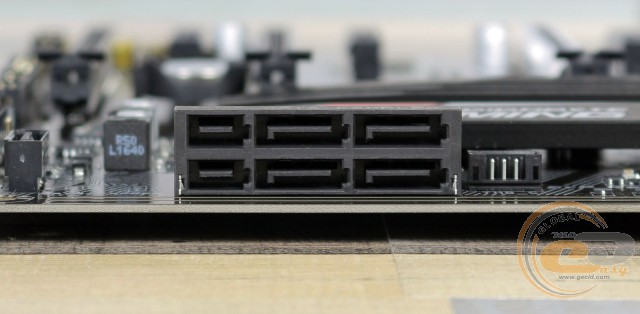

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110), двома SATA 6 Гбіт/с і двома SATA Express, кожен з яких сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв’язку з обмеженою кількістю чіпсетних ліній, при встановленні SATA M.2-накопичувача один з портів SATA 6 Гбіт/с («SATA3_0») буде недоступним.

GIGABYTE GA-Z270-Gaming K3

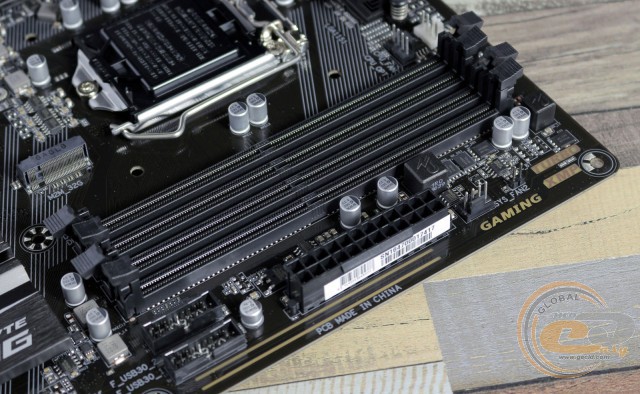

Системна плата GIGABYTE GA-Z270-Gaming K3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3866 МГц у розгоні. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 1 (вони фактично USB 3.0). Всього на платі силами чіпсета реалізовано підтримку восьми портів USB 3.1 Gen 1: чотирьох внутрішніх і чотирьох на інтерфейсній панелі.

GIGABYTE GA-Z270-Gaming K3

GIGABYTE GA-Z270-Gaming K3

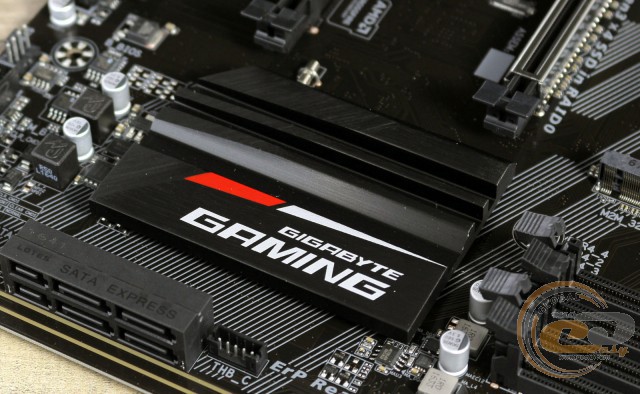

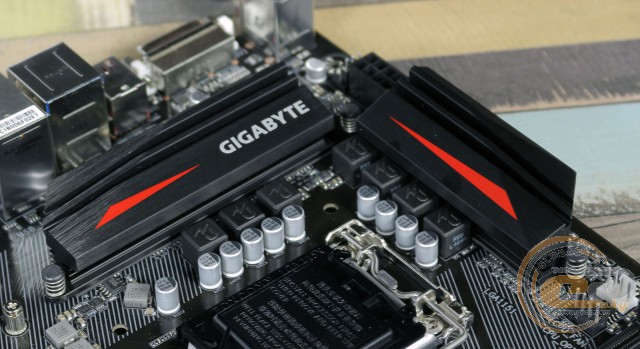

Система охолодження даної плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z270, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 35°C (при розгоні – 35°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 36,7°C (при розгоні − 39,2°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 44,2°C (при розгоні − 52,1°C);
  • дроселі – 51°C (при розгоні − 60,8°C).

Усі температурні показники знаходяться на комфортному рівні, тому переживати про перегрівання точно не варто.

GIGABYTE GA-Z270-Gaming K3

GIGABYTE GA-Z270-Gaming K3

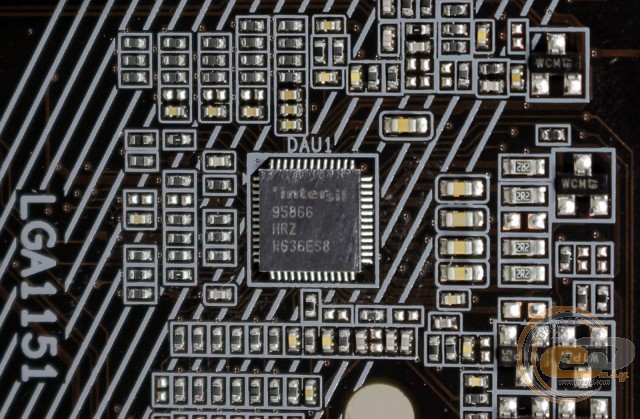

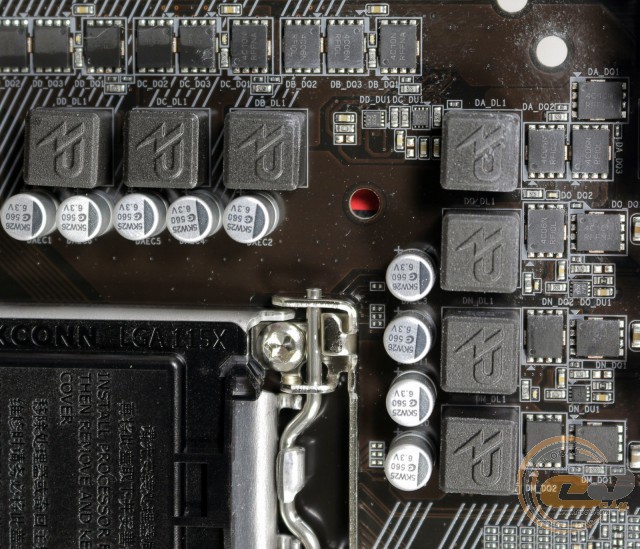

Живлення процесора здійснюється за 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори, польові транзистори зі зниженим опором відкритого каналу (Low RDS (on)), а також дроселі з феритовим осердям.

GIGABYTE GA-Z270-Gaming K3

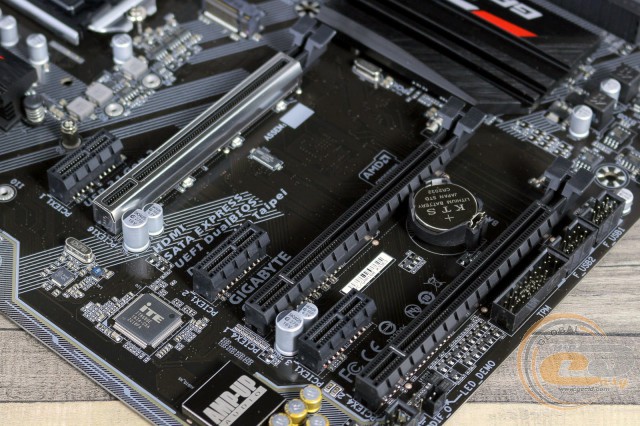

Для розширення функціональності материнської плати GIGABYTE GA-Z270-Gaming K3 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Незважаючи на наявність трьох слотів PCI Express 3.0 x16, до процесора підключений лише верхній, і саме він оптимально підходить для встановлення відеокарти. Завдяки підтримці технології AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох відеокарт за ненайоптимальнішою схемою x16+x4. Окремо зазначимо, що верхній слот використовує посилену конструкцію і без проблем витримає навіть масивну відеокарту.

GIGABYTE GA-Z270-Gaming K3

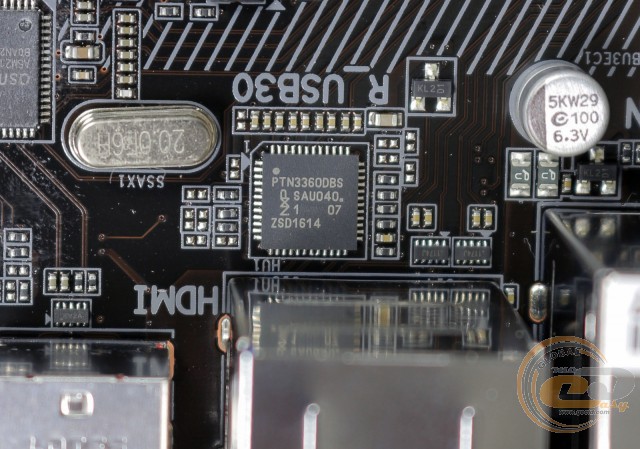

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Z270-Gaming K3

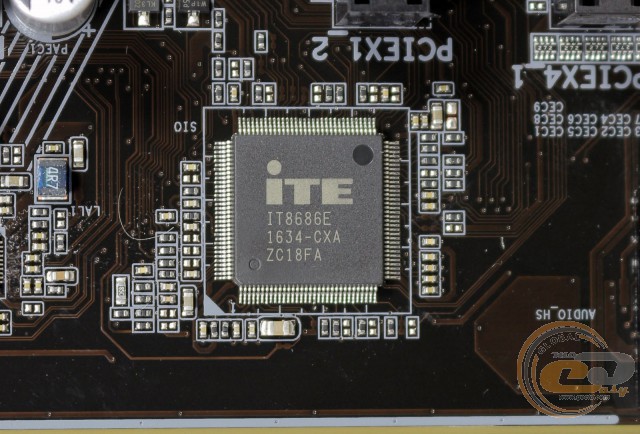

Можливості Multi I/O покладено на мікросхему ITE 8686E, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z270-Gaming K3

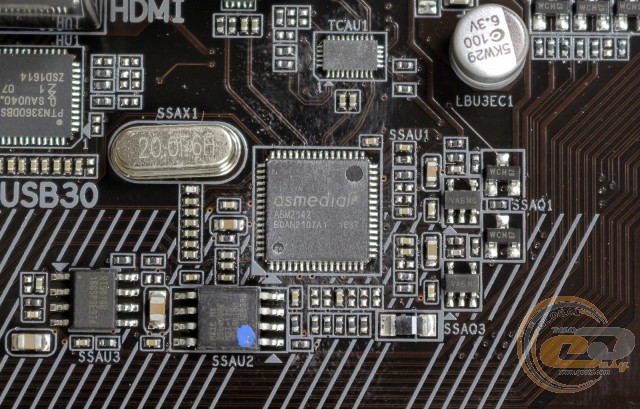

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM2142, яка здатна забезпечити загальну пропускну спроможність 16 Гбіт/с або по 8 Гбіт/с на кожен інтерфейс.

GIGABYTE GA-Z270-Gaming K3

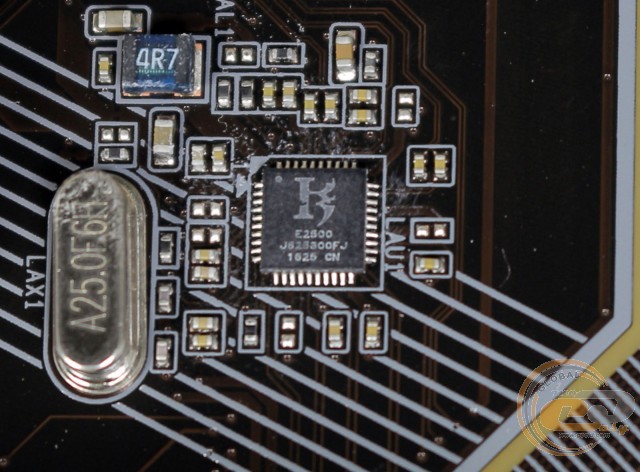

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Qualcomm Atheros Killer E2500, який має низку апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE GA-Z270-Gaming K3

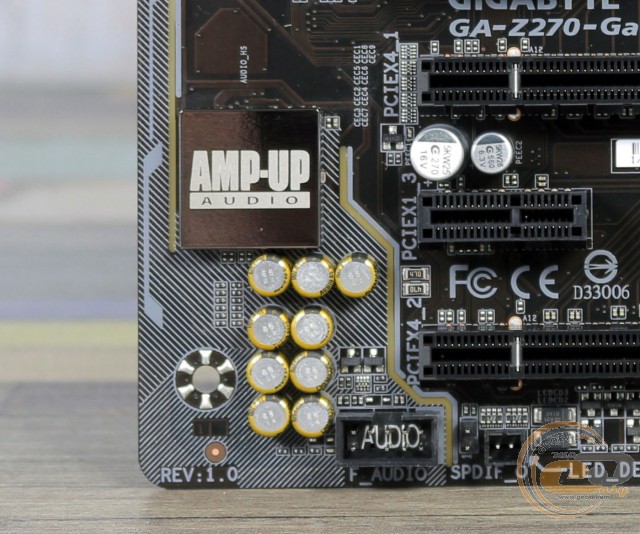

Звукова підсистема материнської плати заснована на новому флагманському 8-канальному HDA-кодеку Realtek ALC1220. Вона містить спеціальні аудіоконденсатори від компанії Nippon Chemi-Con і забезпечує підтримку навушників з високим опором.

GIGABYTE GA-Z270-Gaming K3

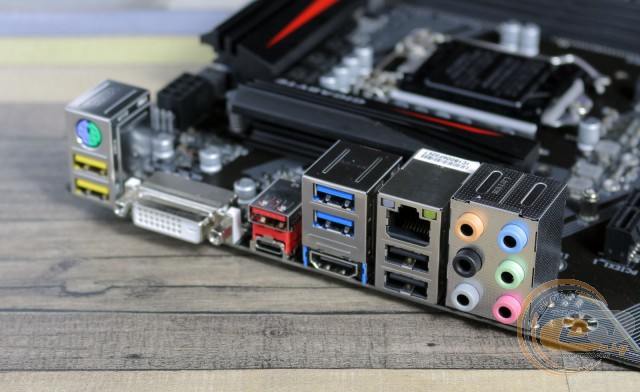

На інтерфейсну панель даної моделі виведені такі порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 2.0;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 1 x PS/2 Combo;
  • 6 x аудіопортів.

Таке компонування можна сміливо назвати дуже вдалим, оскільки в наявності два актуальні відеовиходи, зручне підключення багатоканальної акустики, велика кількість портів USB (включаючи два USB 3.1 Gen 2), а також два спеціальні порти USB, які призначені для підключення зовнішньої звукової плати завдяки реалізації технології USB DAC-UP 2.

GIGABYTE GA-Z270-Gaming K3

Можливості з організації охолодження всередині системного корпуса в GIGABYTE GA-Z270-Gaming K3 доволі хороші. В наявності п'ять 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, в той час як три інші призначені для системних пропелерів і водоблока СВО.
