Огляд материнської плати GIGABYTE GA-Z170X-Gaming 3 на Intel Z170

05-08-2015

5 серпня 2015 року – значима дата на календарі в IT-індустрії. Адже в цей день відбувся не тільки анонс шостого покоління процесорів Intel Core під кодовою назвою «Intel Skylake», але також була представлена нова платформа Intel Socket LGA1151 і новий набір системної логіки Intel Z170. Сімейству процесорів Intel Skylake ми присвятимо окремий огляд, а в цьому матеріалі, на прикладі материнської плати GIGABYTE GA-Z170X-Gaming 3, пропонуємо більш детально познайомитися з можливостями самого чіпсету Intel Z170.

GIGABYTE GA-Z170X-Gaming 3

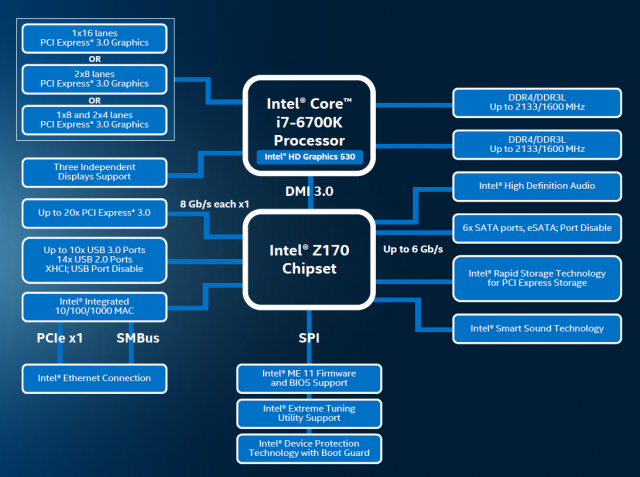

Концептуальна схема платформи Socket LGA1151

GIGABYTE GA-Z170X-Gaming 3

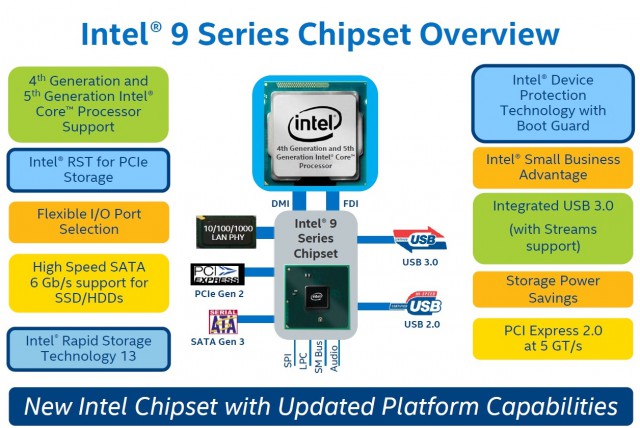

Концептуальна схема платформи Socket LGA1150

Для початку розглянемо концептуальну схему платформи Socket LGA1151. Загальна структура практично не змінилася: на платі як і раніше присутні два головні компоненти (процесор і чіпсет), обмін даними між якими здійснюється за допомогою шини типу DMI. Однак, як то кажуть, «головне – у деталях». Дійсно, аналіз окремих вузлів даної схеми показує, що платформу Socket LGA1151 цілком заслужено можна назвати великим кроком вперед у порівнянні з Socket LGA1150. По-перше, у чіпсеті Intel Z170 відбувся перехід на використання інтерфейсу PCI Express 3.0, який має у два рази більшу пропускну здатність, аніж PCI Express 2.0. Причому новий стандарт буде використовуватися як для зв'язку із зовнішніми пристроями (слоти розширення та сторонні контролери), так і для «спілкування» із процесором. Іншими словами, продуктивність шини DMI 3.0 також зросла приблизно у два рази в порівнянні з DMI 2.0. Така модернізація на рівні чіпсету гарантує, що в процесі експлуатації жодна з ділянок даної схеми не стане вузьким місцем і не лімітуватиме швидкодію окремих її компонентів.

Другим важливим удосконаленням стало збільшення кількість ліній PCIe, якими володіє набір системної логіки для зв'язку з периферією. В Intel Z97 їх було 8, тоді як в Intel Z170 – відразу 20. Така велика кількість повинна розв'язати руки розробникам материнських плат у плані реалізації набору інтерфейсів для мультиграфічних конфігурацій, а також застосування сторонніх контролерів. До того ж не будемо забувати, що процесор також має свої власні 16 ліній PCIe 3.0, що в загальному підсумку дасть нам 36 ліній. Іншими словами, тепер будь-яка плата, обладнана флагманським чіпсетом Intel Z170, теоретично зможе підтримувати режими 4-Way NVIDIA SLI / AMD CrossFireX у форматі х8+х8+х8+х8.

Що стосується підтримуваних роз’ємів, то тут Intel Z170 також випередив свого попередника. Для потреб користувача надається відразу 10 портів USB 3.0 проти 6 в Intel Z97. Кількість же доступних роз’ємів USB 2.0 і SATA 6 Гбіт/с не змінилася – 14 і 6 відповідно. Також нікуди не поділася підтримка інтерфейсу SATA Express і накопичувачів M.2 PCIe (NGFF SSD). Причому завдяки збільшенню кількості ліній PCIe і переходу на стандарт 3.0 тепер на материнській платі можна буде розпаювати не один, а відразу два або три відповідні слоти. Також незначні зміни торкнулися й підтримуваних технологій. Так, в опції Intel Rapid Storage додалася повноцінна підтримка PCIe-сховищ, а також з'явився доступ до технології поліпшення якості звуку (Intel Smart Sound).

У цілому ж набір системної логіки Intel Z170 має досить великий функціонал. Тепер слово за виробниками материнських плат.

Материнська плата GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

Специфікація:

Виробник

GIGABYTE

Модель

GA-Z170X-Gaming 3

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого покоління (Intel Skylake)

Підтримка пам'яті

4 x DDR4 DIMM-слоти

Частота використовуваної пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (х16+х8+х4)

3 х PCI Express 3.0 x1

Дискова підсистема

2 x M.2 32 Гбіт/с (M.2 2242 / 2260 / 2280)

3 x SATA Express (сумісні з 6 x SATA 6 Гбіт/с)

SATA RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2200 (10/100/1000 Мбіт/с)

Звукова підсистема

GIGABYTE AMP-UP Audio (кодек Realtek ALC1150 + аудіопідсилювач TI OPA2134PA)

7.1-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x 4-контактні роз’єми FAN (для процесорного кулера)

3 x 4-контактні роз’єми FAN (для системних вентиляторів)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 х PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

1 x USB 3.1 (Type-C)

1 x USB 3.1 (Type-A)

3 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х роз’єм TPM

1 x COM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 x роз’єм COM

1 x роз’єм TPM

1 x роз’єм Thunderbolt

BIOS

Dual UEFI AMI BIOS

Форм-фактор

ATX

Розміри

305 x 235 мм

Сайт виробника

GIGABYTE

Упаковка та комплектація

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

Материнська плата GIGABYTE GA-Z170X-Gaming 3 постачається в барвистій коробці зі сценою з популярної гри World Of Tanks на лицьовій стороні. Її згадування тут не випадкове. Справа в тому, що купивши дану плату, ви одержуєте інвайт-код до гри й бонус-код на преміумний танк. Такий собі подарунок усім фанатам популярного онлайн-проекту.

Зворотна сторона коробки містить уже інформацію, що стосується безпосередньо материнської плати. Крім специфікації, тут можна виявити короткий опис застосовуваних технологій, які стосуються звукового тракту, мережевого контролера, дискової підсистеми, слотів розширення, портів USB і додаткових оверклокерських можливостей.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

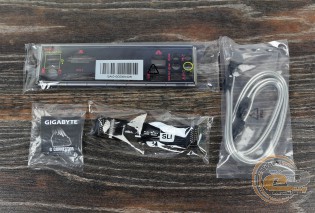

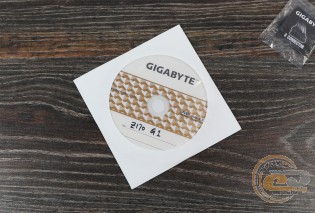

Усередині коробки ми виявили заглушку для інтерфейсної панелі, диск із драйверами, колодку для приєднання корпусних клавіш, два кабелі SATA і місток для об'єднання двох відеокарт у режимі NVIDIA SLI. Оскільки ми маємо справу із передрелізною версією материнської плати, то цілком можливо, що її комплект матиме дещо інший вигляд. Зокрема, як мінімум додасться картка з бонус- і інвайт-кодом для гри World Of Tanks. Проте навіть цих компонентів буде цілком достатньо для складання й експлуатації стандартної настільної системи.

Дизайн і особливості плати

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

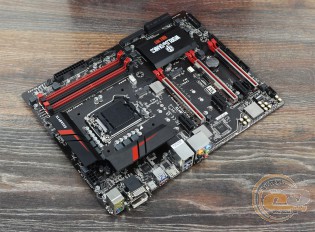

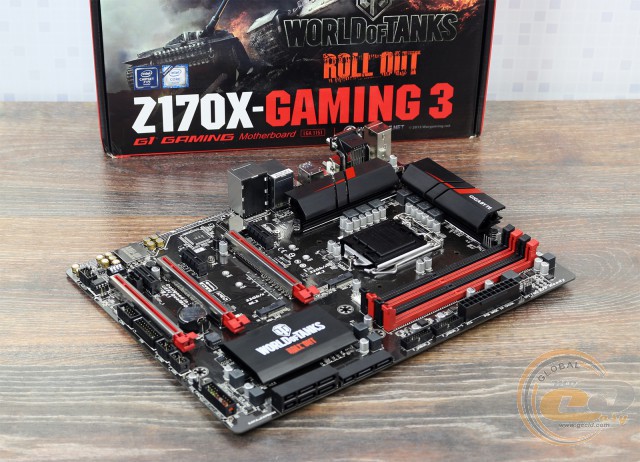

Модель GIGABYTE GA-Z170X-Gaming 3 виконана на текстоліті темно-коричневого кольору із чорно-червоними роз’ємами. Виглядає ефектно й у міру агресивно. Компонування плати можна назвати типовим для ATX-рішень, як, втім, і розміри (305 х 235 мм). Відразу відзначимо, що конструкція процесорного роз’єму не змінилася. Відповідно, кулер, призначений для встановлення на платформу Socket LGA1150, без проблем встане і сюди (перевірено на практиці). Що ж стосується електротехнічної сумісності, то між гніздами Socket LGA1151 і Socket LGA1150 немає ні прямого, ні зворотного зв'язку.

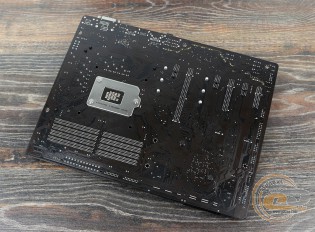

Тильна сторона друкованої плати примітна тільки опорною пластиною процесорного роз’єму. Для фіксації чіпсетного радіатора використовуються підпружинені гвинти, які забезпечують кращу притискну силу, а для охолоджувачів на елементах підсистеми живлення – звичайні пластикові кліпси.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

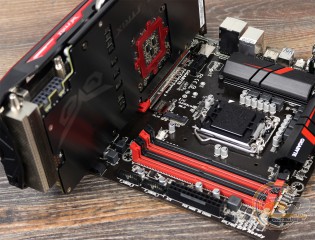

Верхній слот PCI Express x16 розташований на достатній відстані від роз’ємів для оперативної пам'яті, тому використання навіть громіздкої відеокарти із пластиною жорсткості ніяк не перешкоджає процесу витягнення або встановлення модулів. Те ж саме можна сказати й про порти SATA, які для більшої зручності розташовані паралельно текстоліту. Так що при будь-яких обставинах до них завжди буде забезпечуватися зручний доступ.

GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

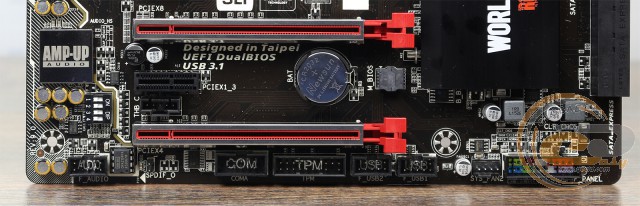

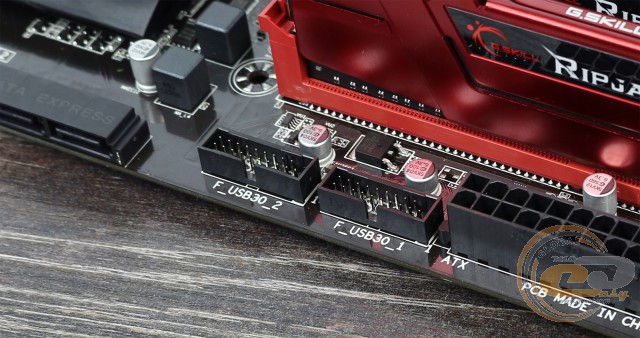

У нижній частині плати розташовані наступні конектори: колодки для підключення аудіороз’ємів, клавіш та індикаторів на передній панелі корпусу; порти TPM (для встановлення плати Trusted Platform Module), S/PDIF Out і COM; роз’єм для підключення системного вентилятора; джампер для скидання налаштувань BIOS, а також дві колодки для підключення інтерфейсів USB 2.0. Усього ж на GIGABYTE GA-Z170X-Gaming 3 силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. А от роз’ємів USB 3.0 сім: чотири внутрішні та три зовнішні. Крім них, на платі також розпаяний один високошвидкісний порт USB 3.1 Type-C і один USB 3.1 Type-A. Примітно, що для реалізації інтерфейсів USB 3.1 використовуються дві лінії PCI Express 3.0, які надають загальну пропускну здатність на рівні 16 Гбіт/с, що гарантує роботу даних портів з максимальною ефективністю (до 10 Гбіт/с).

GIGABYTE GA-Z170X-Gaming 3

Біля нижнього слоту PCI Express x16 (x4) можна виявити конектор для приєднання плати розширення з інтерфейсом Thunderbolt.

GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

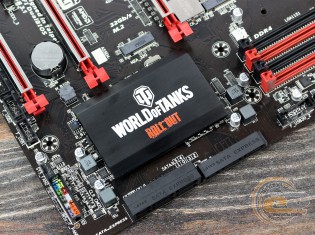

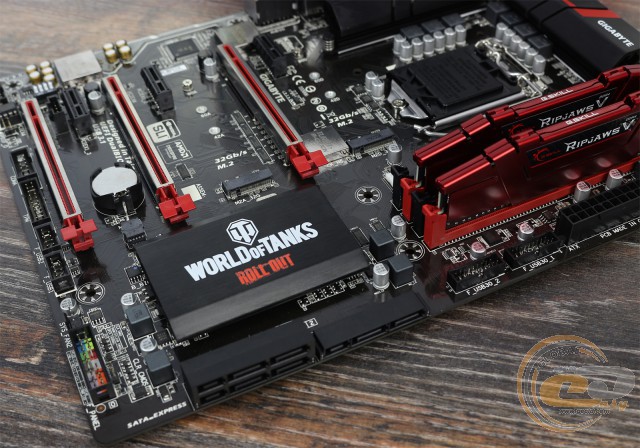

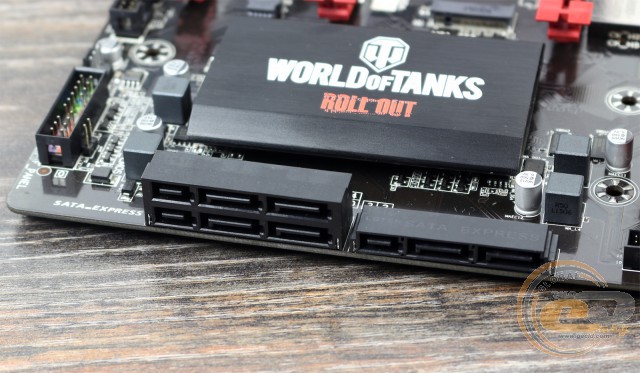

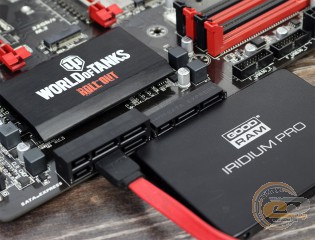

Можливості організації дискової підсистеми представлені двома роз’ємами M.2 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280) і трьома портами SATA Express, які сумісні із шістьма портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

GIGABYTE GA-Z170X-Gaming 3

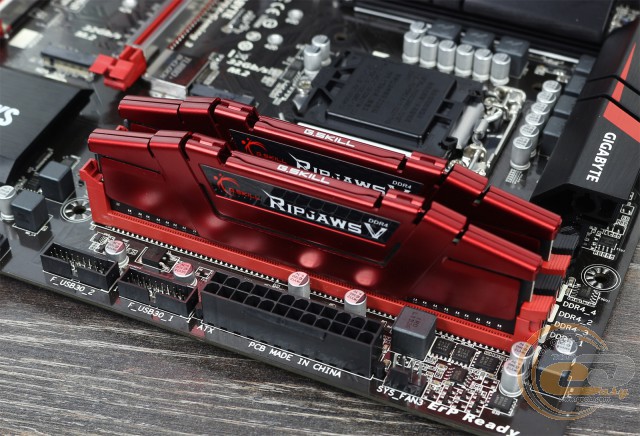

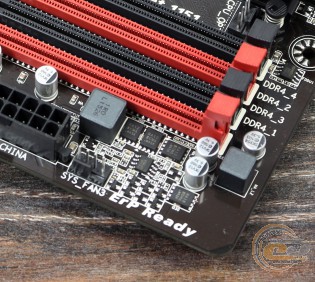

Для встановлення оперативної пам'яті стандарту DDR4 передбачені чотири слоти з розведенням на два канали (по два модулі на канал). Підтримуються планки сумарним обсягом до 64 ГБ і частотою роботи до 4133 МГц у режимі розгону. Для повсякденних завдань таких характеристик вистачить із головою.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

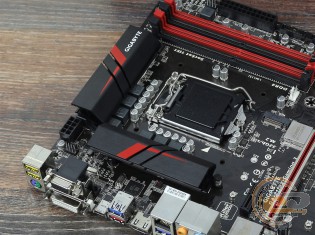

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші накривають елементи підсистеми живлення процесора. В усіх випадках у якості термоінтерфейсу застосовується так звана терможуйка.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

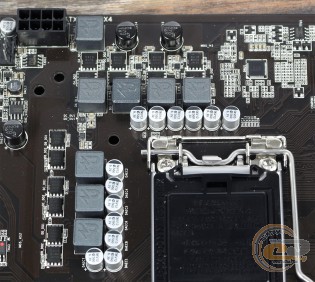

У компанії Intel при проектуванні процесорів Intel Skylake вирішили відмовитися від використання вбудованого контролера напруги живлення (iVR). Існують різні думки з цього приводу: одні кажуть, що його реалізація на кристалі виходить занадто витратною, інші – що він суттєво збільшує тепловиділення CPU. Як би там не було, на конфігурації процесорного модуля VRM, розташованого на материнській платі, це практично ніяк не відбилося. У нашому випадку він являє собою 7-фазний регулятор, який працює під керуванням ШІМ-контролера Intersil ISL95856. За формування напруги живлення для модулів пам'яті відповідає 1-фазний модуль VRM.

В усіх випадках у якості силових елементів використовується зв'язування із двох транзисторних збірок Vishay SiRA12DP і Vishay SiRA18DP. Відзначимо, що в процесорному перетворювачі живлення кожна фаза функціонує незалежно й обладнана окремим драйвером (три вбудовані в ШІМ-контролер Intersil ISL95856, інші чотири представлені чіпами Intersil ISL6625A). Така конфігурація дозволяє досягнути більш стабільної напруги живлення на виході, що може пригодитися під час розгону відповідних компонентів процесора. Для згладжування пульсацій застосовуються високоякісні твердотільні конденсатори. Одним словом, реалізація даного вузла виконана на дуже високому рівні.

GIGABYTE GA-Z170X-Gaming 3

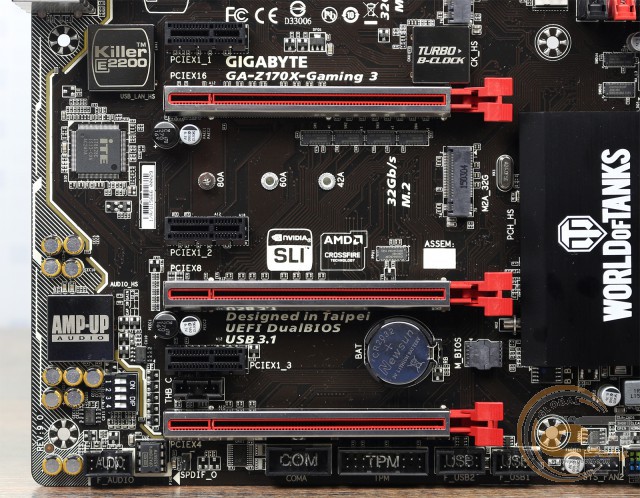

Для розширення функціональності тестованої новинки в користувача є у розпорядженні шість слотів, причому всі з них відповідають специфікації PCI Express 3.0. Роз’єми чорного кольору використовують по одній лінії PCIe, тоді як для повнорозмірних слотів червоного кольору передбачена наступна схема розподілу ліній PCIe – х16+х8+х4. Іншими словами, на основі GIGABYTE GA-Z170X-Gaming 3 без проблем можна зібрати ігрову конфігурацію, яка функціонує в режимах 2-Way NVIDIA SLI або 3-Way AMD CrossFireX. Причому для їхньої реалізації інженерам компанії GIGABYTE не треба було розпаювати додаткові чіпи-подвоювачі ліній PCIe або турбуватися про обмеження працездатності якихось компонентів материнської плати. Функціонал слотів розширення повною мірою забезпечується силами лише процесора та чіпсету Intel Z170, що є наочною демонстрацією переваги нової платформи над рішеннями попередніх поколінь.

Також хочеться відзначити посилену конструкцію самих слотів PCI Express x16 і вдале розташування всіх роз’ємів PCI Express: навіть у випадку встановлення двох графічних адаптерів з габаритними системами охолодження як мінімум один слот PCI Express 3.0 x1 завжди залишається доступним.

GIGABYTE GA-Z170X-Gaming 3

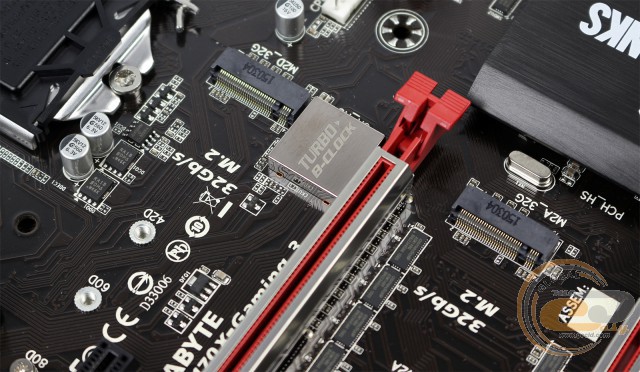

Особливістю процесорів сімейства Intel Skylake є можливість регулювання опорної частоти процесорних ядер з точністю до 1 МГц (раніше були доступні тільки три фіксовані коефіцієнти: 1,00; 1,33 і 1,67). Щоправда, для реалізації цієї функції потрібен окремий модуль, який являє собою додатковий зовнішній генератор тактової частоти. На платі GIGABYTE GA-Z170X-Gaming 3 він представлений чіпом у закритому корпусі з гордою назвою «TURBO B-CLOCK».

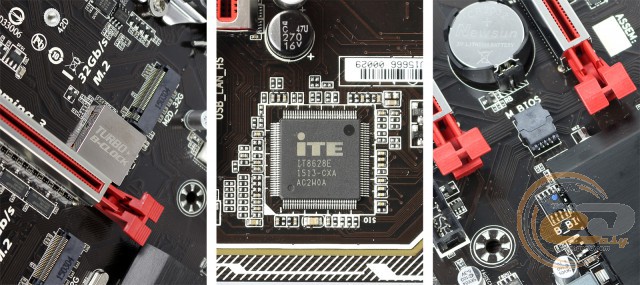

Підтримка Multi I/O і моніторинг стану основних показників плати здійснюються за допомогою мікросхеми ITE IT8628E. Прошивання BIOS, як і в більшості материнських плат від GIGABYTE, зберігається на двох незалежних мікросхемах. Тому у випадку невдалого оновлення або ж серйозного програмного збою, GIGABYTE GA-Z170X-Gaming 3 буде простіше «повернути до життя».

GIGABYTE GA-Z170X-Gaming 3

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2200, який крім своїх безпосередніх завдань, здатний виділяти ігровий і мультимедійний трафік і підвищувати його пріоритет, що повинно позитивним чином позначитися на величині затримок в онлайн-іграх і якості відтворення відеоконтенту з інтернету.

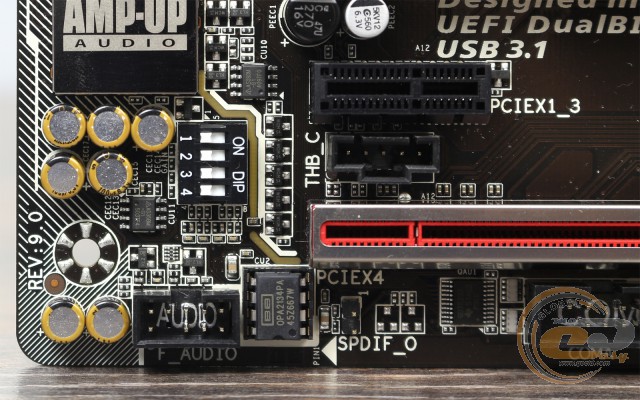

Звукова підсистема моделі GIGABYTE GA-Z170X-Gaming 3 являє собою аудіокомплекс під назвою «GIGABYTE AMP-UP Audio». Вона побудована на основі 7.1-канального кодека Realtek ALC1150 і 2-канального підсилювача для навушників TI OPA2134PA, керувати режимами роботи якого можна за допомогою колодки із чотирма перемикачами «ON DIP» (функція Gain Boost). У звуковому тракті також встановлені спеціальні конденсатори, які використовуються в професійній аудіоапаратурі. Тобто все зроблено для того, щоб на виході одержати максимально чистий і якісний звук.

GIGABYTE GA-Z170X-Gaming 3

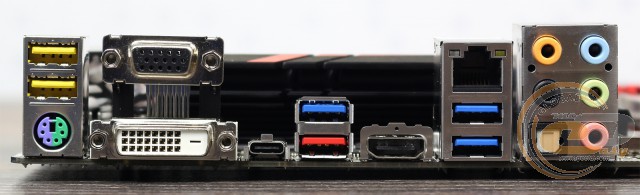

На інтерфейсну панель новинки винесені наступні порти:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 1 x USB 3.1 (Type-C);
  • 1 x USB 3.1 (Type-A);
  • 3 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопортів.

Дане компонування є досить практичним і універсальним, оскільки включає до свого складу різноманітні типи відеоінтерфейсів, велику кількість портів USB (у тому числі й передові USB 3.1 Type-C і USB 3.1 Type-A зі швидкістю передачі даних до 10 Гбіт/с), а також забезпечує зручне приєднання багатоканальної акустики.

Відзначимо, що USB-порти жовтого кольору мають позолочені контакти й підключені до окремого перетворювача живлення, що значно поліпшує стабільність вихідного сигналу. Дані роз’єми радиться використовувати для приєднання до ПК чутливої апаратури, на зразок ЦАП.

GIGABYTE GA-Z170X-Gaming 3

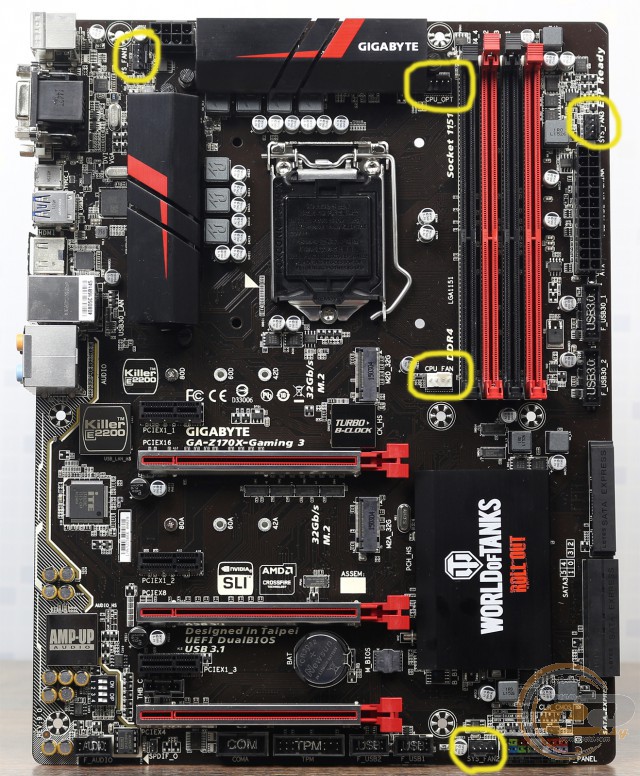

Материнська плата GIGABYTE GA-Z170X-Gaming 3 оснащена п'ятьма конекторами FAN для підключення вентиляторів. Усі вони мають 4-контактне виконання, завдяки чому для кожної вертушки є функція моніторингу її швидкості обертання, а також присутня можливість задання унікальної схеми роботи.

UEFI BIOS

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

У новинці використовується сучасний UEFI BIOS з підтримкою функціонального графічного інтерфейсу. Можливо, він вийшов не таким барвистим, як на інших продуктах від GIGABYTE, однак це ніяк не вплинуло на зручність роботи з ним. Оскільки плата GIGABYTE GA-Z170X-Gaming 3 основана на топовому чіпсеті Intel Z170, то в ній присутній ряд додаткових налаштувань, які пригодяться для оптимізації параметрів процесора й оперативної пам'яті. Варто відзначити, що діапазон доступних значень досить широкий – для розгону в домашніх умовах вистачить цілком. Крім того, для новачків у компанії GIGABYTE передбачили кілька спеціальних профілів, які автоматично підвищують продуктивність системи без втручання з боку користувача.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

З додаткових можливостей BIOS виділимо інформативне вікно моніторингу стану системи та зручний спосіб налаштування схеми роботи підключених вентиляторів. Також присутня підтримка російської мови та можливість зняття скріншотів.

Висновки

GIGABYTE GA-Z170X-Gaming 3

Нарешті з виходом чіпсету Intel Z170 компанії Intel вдалося зробити якісний крок уперед в області створення наборів системної логіки. Адже якщо оглянутися назад, то Intel Z97 і Intel Z87 є, по суті, просто доробленими версіями чіпсету Intel Z77, тоді як Intel Z170 являє собою цілком новий продукт. Зокрема, виробник відмовився від використання морально застарілого інтерфейсу PCI Express 2.0, перевівши всі внутрішні зв'язки на більш сучасний стандарт PCI Express 3.0. Це дозволило як мінімум у два рази збільшити пропускну здатність шин, які з'єднують чіпсет із процесором, слотами розширення та сторонніми контролерами. Як наслідок, жодна з ділянок системи тепер не є «пляшковим горлечком», тому можна сміливо нарощувати продуктивність комплектуючих, не боячись, що вони впруться в можливості інтерфейсу. Зокрема, мова йде про пристрої, які використовують високошвидкісні порти USB 3.1, M.2, SATA Express та інші.

Ще однією істотною перевагою чіпсету Intel Z170 над його попередниками є збільшена кількість ліній PCIe – тепер їх 20, а не 8. Таке технічне рішення полегшує розробку материнських плат і збільшує їхню функціональність. До того ж суттєво спрощується завдання по реалізації технологій 3-Way / 4-Way Multi-GPU у рамках материнської плати. Адже теоретично навіть при організації режиму х8+х8+х8+х8 можна буде обійтися без використання спеціальних чіпів-подвоювачів ліній PCIe. Також не будемо забувати, що й самі процесори із сімейства Intel Skylake пропонують виробникам і користувачам додаткові можливості у вигляді доступу до пам'яті стандарту DDR4 і нових функцій розгону комплектуючих.

Більшість із цих нововведень знайшло своє відображення в материнській платі GIGABYTE GA-Z170X-Gaming 3. Тут є й 4 слоти для встановлення пам'яті DDR4, і підтримка режимів 2-Way NVIDIA SLI / 3-Way AMD CrossFireX, і маса всіляких роз’ємів для підключення USB-пристроїв та накопичувачів, і окремий блок для керування опорною частотою процесорних ядер. Одним словом, є все, що може знадобитися рядовому користувачу для організації в домашніх умовах потужної ігрової системи або продуктивної робочої станції. Окремо хочеться відзначити хороше компонування плати, якісну реалізацію підсистем живлення основних компонентів і функціональний BIOS. Крім того, купивши GIGABYTE GA-Z170X-Gaming 3, ви одержите ще й кілька приємних бонусів у вигляді коду на преміумний танк у грі World Of Tanks, поліпшений звуковий тракт із окремим підсилювачем для навушників, продуктивний мережевий контролер і високошвидкісні порти USB 3.1 на інтерфейсній панелі.

Що стосується недоліків плати, то в процесі тестування їх виявлено не було. Цілком можливо, що коли через нас пройде 10 – 20 моделей подібного роду, то в порівнянні й виявляться дрібні недоліки. Але зараз же від платформи Socket LGA1151 у цілому й материнської плати GIGABYTE GA-Z170X-Gaming 3 зокрема в нас залишилися тільки позитивні враження.

Переваги:

  • продумане компонування плати та хороша реалізація окремих вузлів із застосуванням якісних елементів;
  • 7-фазна підсистема живлення процесора із двома масивними алюмінієвими радіаторами;
  • підтримка модулів оперативної пам'яті стандарту DDR4;
  • високоякісна аудіопідсистема GIGABYTE AMP-UP Audio на основі 7.1-канального кодека Realtek ALC1150 і 2-канального підсилювача для навушників;
  • мережевий контролер Qualcomm Atheros Killer E2200 з можливістю вибору пріоритету трафіку;
  • підтримка режимів 2-Way NVIDIA SLI / 3-Way AMD CrossFireX;
  • наявність двох слотів M.2 і трьох роз’ємів SATA Express;
  • підтримка високошвидкісних інтерфейсів USB 3.1 Type-C і USB 3.1 Type-A;
  • відмінне компонування інтерфейсної панелі;
  • зручний і багатофункціональний BIOS;
  • додаткові можливості розгону процесора;
  • підтримка ряду корисних фірмових технологій і утиліт.
