Огляд і тестування материнської плати GIGABYTE GA-X99-Gaming 5

Не секрет, що серія процесорів Intel Haswell-E і материнські плати на основі чіпсету Intel X99 є рішеннями для тих ентузіастів, які бажають одержати систему з максимальною продуктивністю. У даному огляді ми поговоримо про модель, випущену компанією GIGABYTE спеціально для забезпечених ігроманів, які віддають перевагу ПК із кількома відеокартами, відмінною звуковою підсистемою, передовим мережевим контролером і найвищою якістю елементної бази. Судячи з характеристик, GIGABYTE GA-X99-Gaming 5 має всі описані вище переваги, поєднуючи їх із рядом фірмових доробок і технологій. Давайте ж поглянемо, яке оснащення пропонує новинка, і чи заслуговує вона уваги наших читачів.

GIGABYTE GA-X99-Gaming 5

Специфікація материнської плати GIGABYTE GA-X99-Gaming 5:

Виробник

GIGABYTE

Модель

GA-X99-Gaming 5 (rev 1.0)

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

Intel Core i7 Extreme сімейства Intel Haswell-E

Частота використовуваної пам'яті

2133 / 2400* / 2666* / 2800* / 3000* МГц

(*OC)

Підтримка пам'яті

8 x DDR4 DIMM-слотів з підтримкою до 64 ГБ пам'яті

Слоти розширення

4 x PCI Express 3.0 x16 (CPU)



40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16+х8+х8+х8

х16

х16+х8

x16+х8+х4

3 x PCI Express 2.0 x1

1 х M.2 (для модуля бездротових інтерфейсів Wi-Fi і Bluetooth)

Дискова підсистема

Чіпсет Intel X99 підтримує:

1 х M.2 (M.2 2260, M.2 2280)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мб/с)

Звукова підсистема

Кодек Creative Sound Core3D

5.1-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

1 х роз’єм додаткового живлення PCI Express

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою з радіатором на елементах підсистеми живлення

Зовнішні порти I/O

2 х PS/2 (для підключення мишки та клавіатури)

1 x LAN (RJ45)

6 x USB 3.0

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 x SATA Express

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х колодка TB_HEADER

1 х група роз’ємів для термодатчиків

1 х перемикач аудіопідсилювача

BIOS

AMI UEFI BIOS

2 х 128 Мбіт

PnP 1.0а, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

6 x кабелів SATA

1 x міст 2-Way NVIDIA SLI

1 x міст 2-Way AMD CrossFireX

2 x мости 3-Way NVIDIA SLI

1 x міст 4-Way NVIDIA SLI

1 х розгалужувач ATX12V

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

Материнська плата GIGABYTE GA-X99-Gaming 5 постачається в глибокій коробці, виконаній із якісного картону й прикрашеній кольоровою поліграфією. Більшу частину лицьової сторони займає логотип серії GIGABYTE G1 GAMING. Як і личить високорівневому продукту, коробка має відкидну кришку, на звороті якої знаходиться зображення новинки.

GIGABYTE GA-X99-Gaming 5

На звороті коробки знаходиться зображення GIGABYTE GA-X99-Gaming 5 і її інтерфейсної панелі, а також короткий перелік основних характеристик. Додатково тут розташований опис ключових особливостей і переваг новинки:

  • 4-Way Graphics Support – підтримується встановлення до чотирьох графічних прискорювачів з розподілом ліній за наступними схемами: х16 / х16+х16 / х16+х16+х8 / х16+х8+х8+х8.
  • IR Digital PWM & IR PowIRstage ICs – підсистема живлення процесора й оперативної пам'яті основана на цифрових ШІМ-контролерах четвертого покоління та мікросхемах третього покоління виробництва компанії International Rectifier.
  • Cooper Bussmann Server Level Chokes - у всіх колах живлення материнської плати використовуються дроселі Cooper Bussmann із серверним рівнем надійності та зниженим тепловиділенням.
  • Long Lifespan Solid Capacitors – у всіх колах живлення материнської плати використовуються винятково японські твердотільні конденсатори серії Durable Black.
  • Creative Sound Core 3D – модель оснащена високоякісним чотирьохядерним аудіопроцесором виробництва компанії Creative, а також набором фірмового ПЗ в комплекті поставки.
  • Swapable OP-AMP – попередньо встановлений операційний підсилювач аудіосигналу TI OPA2134PA може бути з легкістю замінений на будь-який інший, який більшою мірою відповідатиме музичним смакам користувача. Для керування його роботою присутній спеціальний перемикач Gain Boost, який задає коефіцієнт підсилення (2,5х або 6х).
  • Nichicon High End Audio Capacitors – у складі звукової підсистеми використовуються спеціальні висококласні аудіоконденсатори виробництва компанії Nichicon.

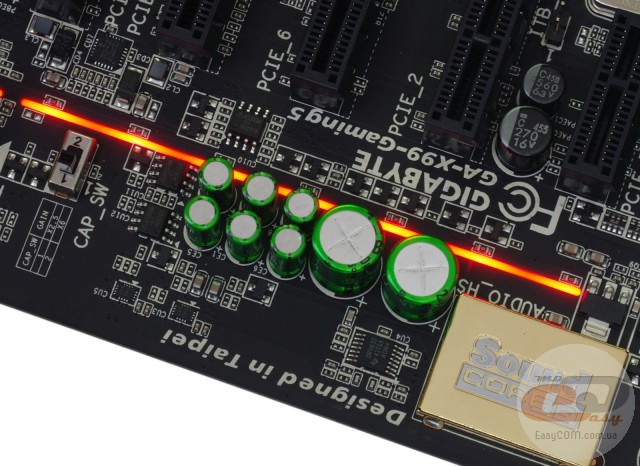

  • Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням червоного кольору.
  • GIGABYTE Direct Audio Route Design – використовується короткий маршрут передачі сигналу між компонентами звукової підсистеми, що дозволяє знизити можливість його викривлення, виникнення перешкод, а також підвищити якість відтворення звуку.
  • Quad DAC-UP USB Ports – на інтерфейсній панелі новинки розпаяні чотири спеціальні порти USB 2.0 з позолоченими роз’ємами, які призначені для підключення зовнішньої звукової плати або підсилювача. Вони одержують живлення не від інтегрованого в чіпсет контролера USB 2.0, а через спеціальний перетворювач, безпосередньо від ліній живлення. Тому вони здатні забезпечити більш стабільну й менш зашумлену вихідну напругу. У випадку ж наявності власного блока живлення в підключуваної апаратури, живлення на роз’ємі може бути відключене для підвищення якості передачі сигналу.
  • Gold Plated Audio Ports – на материнській платі встановлені високоякісні позолочені аудіороз’єми для стійкої до перешкод передачі сигналу.
  • Qualcomm Atheros Killer E2201 – мережевий контролер має можливість автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного, забезпечуючи низькі затримки при передачі ігрових даних.
  • Dual M.2 – новинка оснащена двома інтерфейсами M.2. Перший використовується для встановлення накопичувачів (пропускна здатність до 10 Гбіт/с), тоді як другий призначений для модуля бездротових інтерфейсів (купується окремо).
  • All New Heat Sink Design - конструкція й дизайн радіаторів системи охолодження були поліпшені для забезпечення ефектного зовнішнього вигляду й ефективної роботи.

GIGABYTE GA-X99-Gaming 5

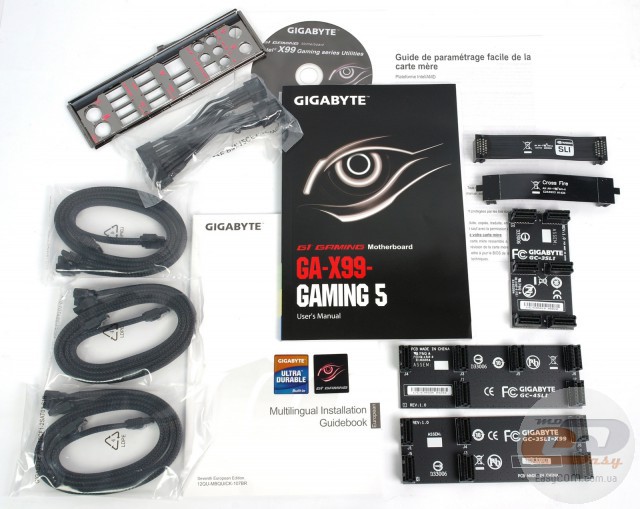

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили шість кабелів SATA, розгалужувач ATX12V, міст 2-Way NVIDIA SLI, міст 2-Way AMD CrossFireX, два мости 3-Way NVIDIA SLI і міст 4-Way NVIDIA SLI.

Дизайн і особливості плати

GIGABYTE GA-X99-Gaming 5

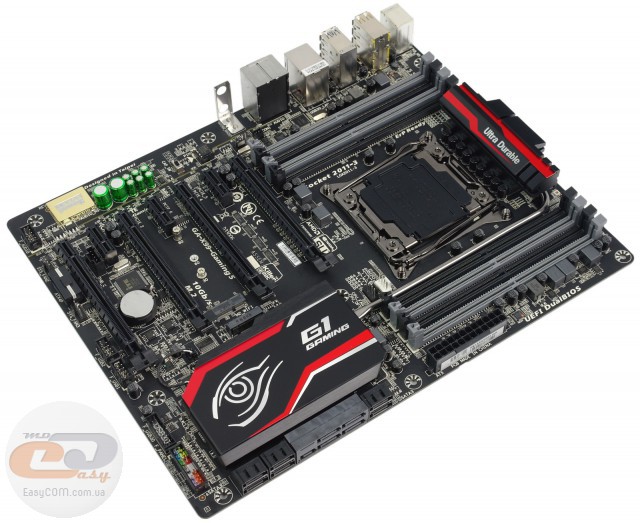

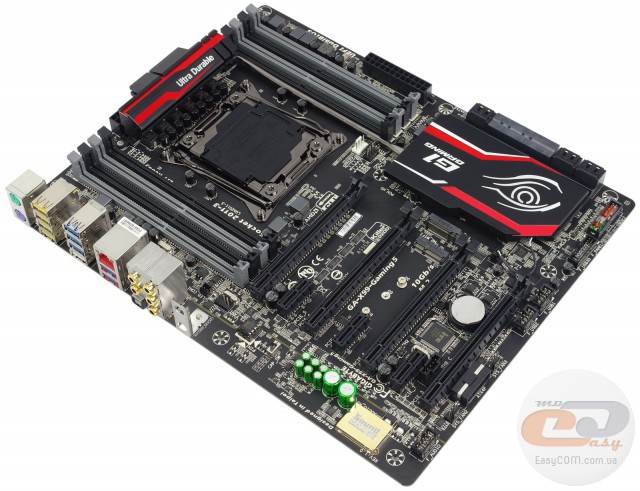

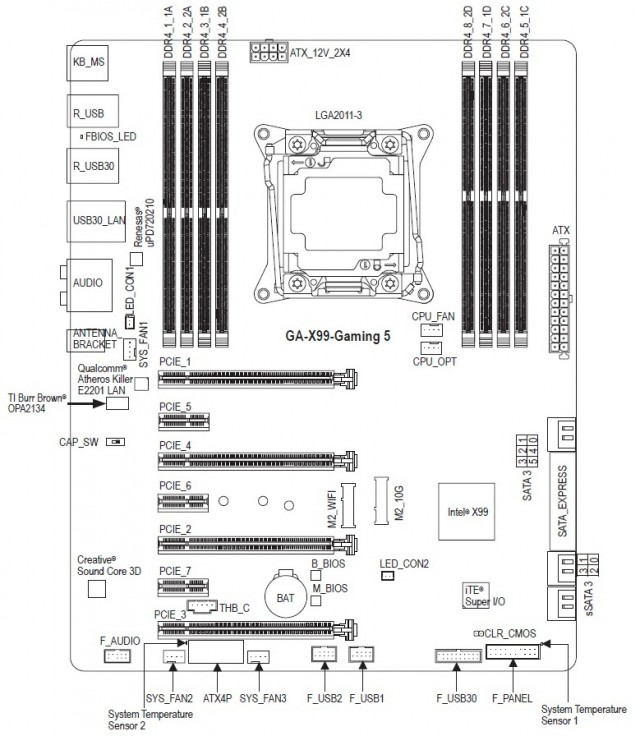

Модель GIGABYTE GA-X99-Gaming 5 виконана на матовій друкованій платі чорного кольору у форматі ATX (305 х 244 мм). У цілому дизайн новинки справив на нас дуже хороше враження, не в останню чергу завдяки стильному оформленню радіаторів системи охолодження в дусі серії GIGABYTE G1 GAMING, які додають вигляду материнської плати пізнаваності.

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

Традиційно відзначимо ряд цікавих моментів для любителів модінгу. Так, заглушка інтерфейсної панелі оснащується підсвічуванням для більш комфортного підключення периферії. У свою чергу радіатор охолодження чіпсету та смуга, яка відокремлює область друкованої плати зі звуковою підсистемою, також мають LED-підсвічуванням червоного відтінку.

GIGABYTE GA-X99-Gaming 5

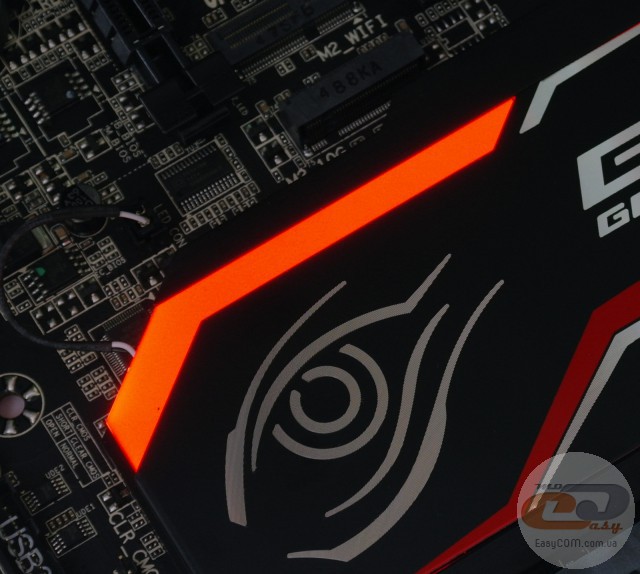

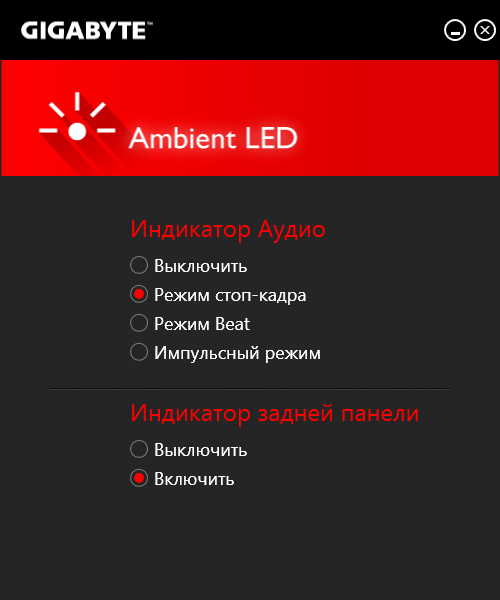

За допомогою комплектної утиліти GIGABYTE Ambient LED користувач може вибрати режим роботи підсвічування аудіокодека, а також відключити освітлення інтерфейсної панелі.

Що стосується компонування набортних елементів, то в цілому воно досить грамотне: DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA розташовані паралельно поверхні плати. До інших портів і роз’ємів також забезпечений зручний доступ.

GIGABYTE GA-X99-Gaming 5

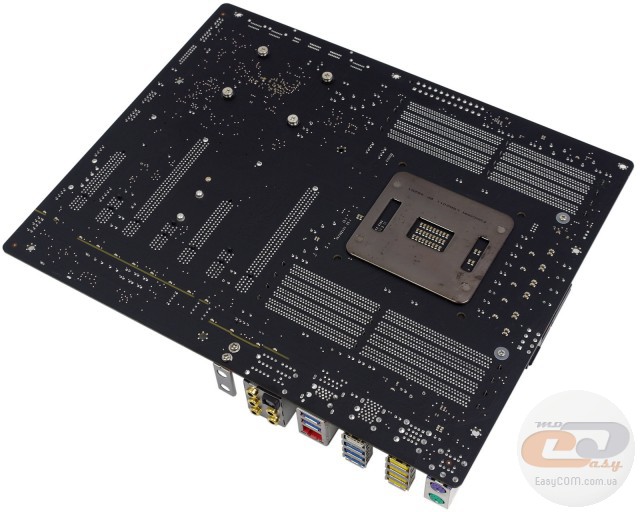

Зворотна сторона друкованої плати примітна наявністю стандартної опорної пластини процесорного роз’єму, а також гвинтами кріплення радіаторів системи охолодження.

GIGABYTE GA-X99-Gaming 5

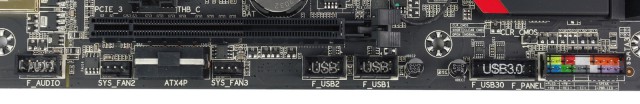

У нижній частині текстоліту розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, два із трьох роз’ємів для системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів), джампер для скидання CMOS, а також роз’єм додаткового живлення PCIe. Відзначимо й три колодки для активації портів USB: дві USB 2.0 і одну USB 3.0. Усього на новинці силами чіпсету реалізована підтримка восьми портів USB 2.0 (чотирьох внутрішніх та чотирьох на інтерфейсній панелі), а також двох внутрішніх та двох зовнішніх USB 3.0. Що ж стосується чотирьох додаткових портів USB 3.0 на інтерфейсній панелі, то вони функціонують завдяки контролеру Renesas D720210.

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

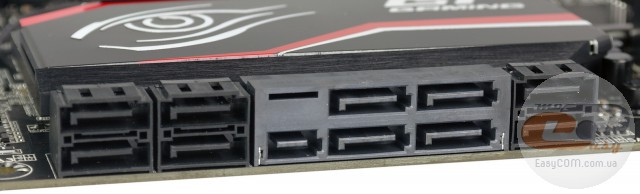

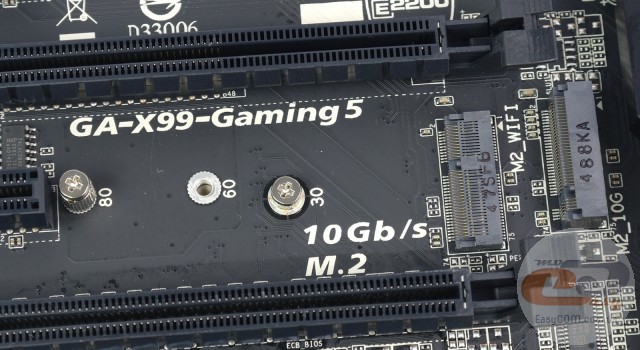

Можливості організації дискової підсистеми представлені роз’ємом M.2 із пропускною здатністю до 10 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2260 і 2280), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. У зв'язку з нестачею вільних чіпсетних ліній одночасне використання SATA Express і M.2 неможливе. Також поряд із роз’ємом M.2 для підключення накопичувачів знаходиться другий інтерфейс M.2, що може бути використаний для встановлення модуля бездротових інтерфейсів Wi-Fi і Bluetooth, який можна придбати окремо.

GIGABYTE GA-X99-Gaming 5

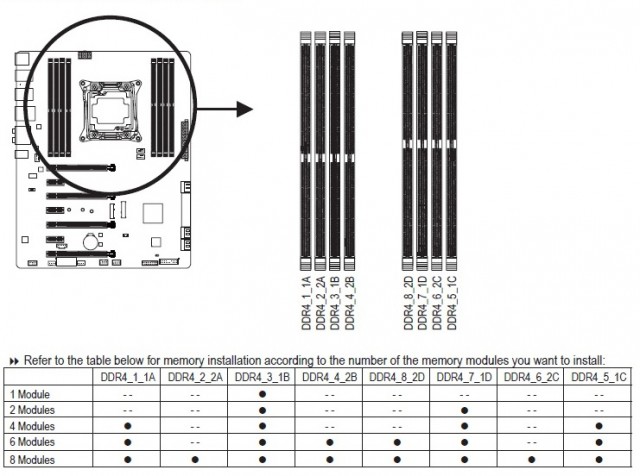

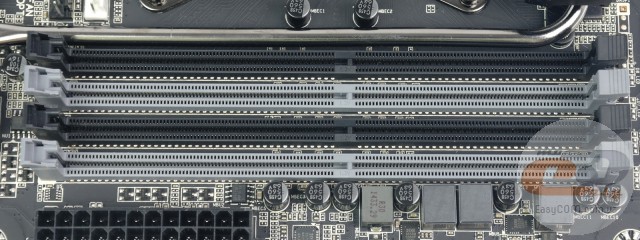

GIGABYTE GA-X99-Gaming 5 оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

GIGABYTE GA-X99-Gaming 5

Підтримуються планки, які працюють на частотах 2133 МГц у номінальному режимі та до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

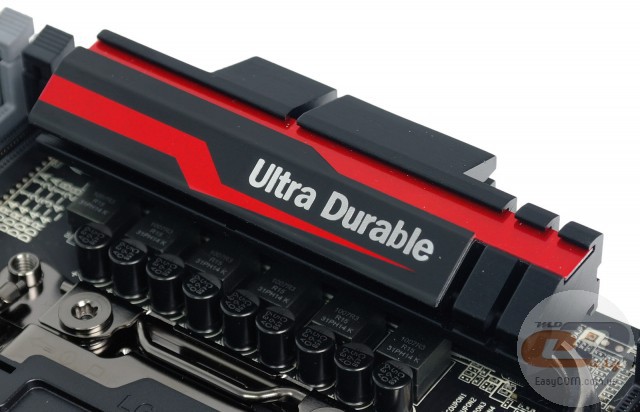

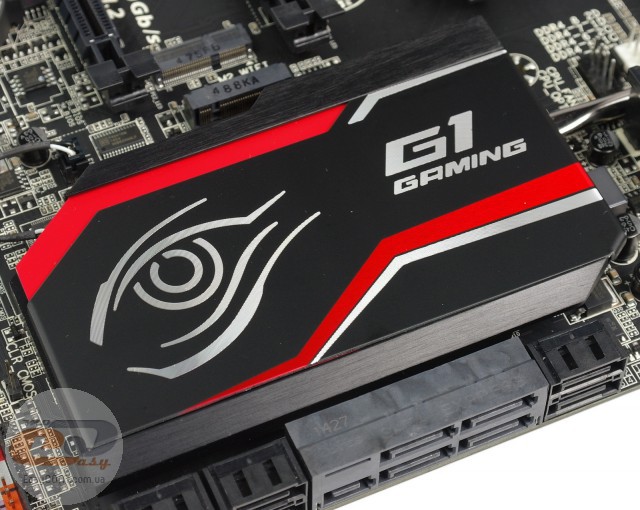

Система охолодження розглянутої новинки складається із двох алюмінієвих радіаторів, з'єднаних між собою тепловою трубкою. Перший встановлений безпосередньо на чіпсеті Intel X99, тоді як другий накриває силові елементи підсистеми живлення. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 35,3°C;
  • радіатор охолодження елементів підсистеми живлення процесора – 45,4°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

GIGABYTE GA-X99-Gaming 5

GIGABYTE GA-X99-Gaming 5

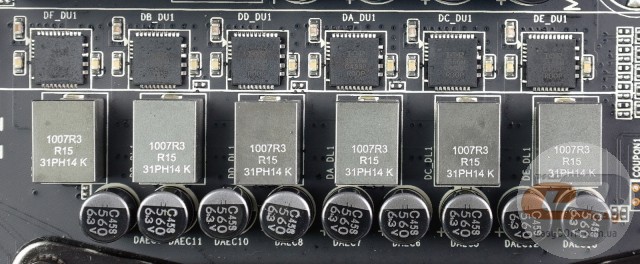

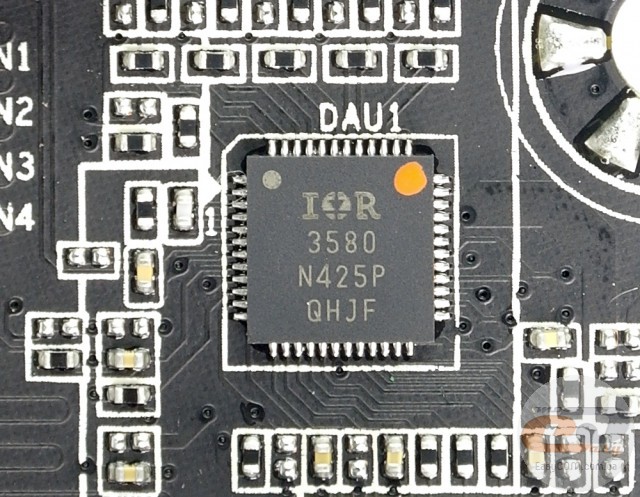

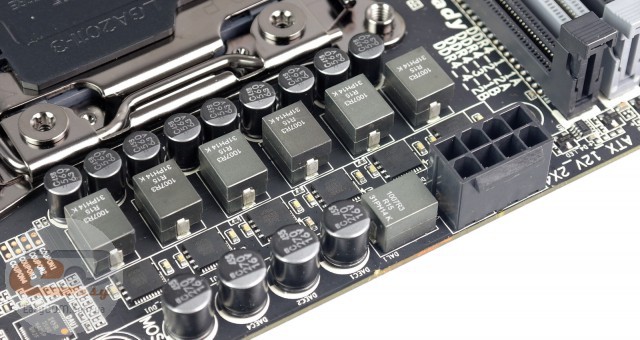

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR3580. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: твердотільні конденсатори серії Durable Black, мікросхеми компанії International Rectifier з дизайном Single Package, а також надійні й енергоефективні дроселі Cooper Bussmann. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми. Також присутній додатковий роз’єм живлення PCI Express, який буде корисний при організації потужної графічної підсистеми із двох і більше відеокарт.

GIGABYTE GA-X99-Gaming 5

Окремої уваги заслуговує згаданий раніше комплектний розгалужувач ATX12V, який підключається до 8-контактного роз’єму живлення й дозволяє заживити три додаткові 8-контактні кабелі живлення ATX12V. Згідно з офіційною рекомендацією, його використання бажане для забезпечення достатнього живлення при екстремальному розгоні процесора.

GIGABYTE GA-X99-Gaming 5

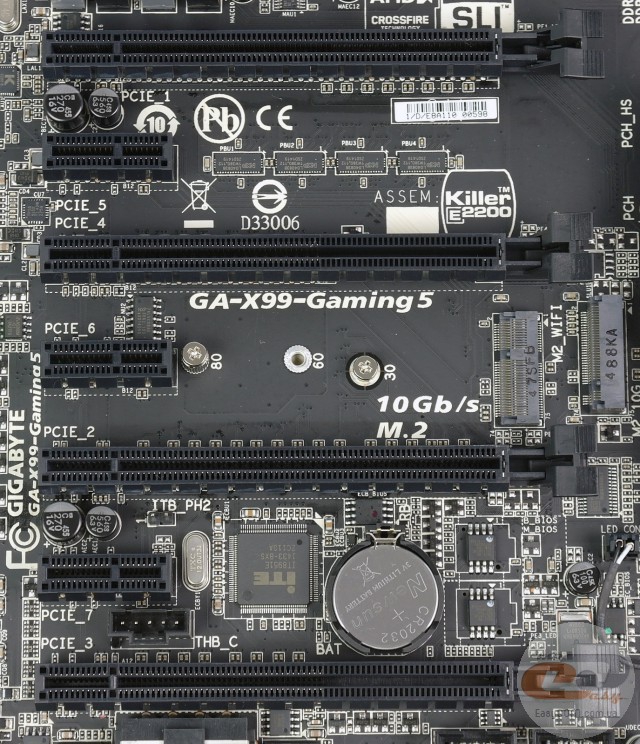

Для розширення функціональності GIGABYTE GA-X99-Gaming 5 у розпорядженні в користувача є сім слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х16);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (у режимі х8).

Як і личить високорівневій геймерській материнській платі, новинка пропонує дуже широкі можливості для організації графічної підсистеми. Вони полягають у наявності чотирьох портів PCI Express 3.0 x16, які підключені до процесора й ділять між собою 40 або 28 ліній PCI Express. Залежно від моделі встановленого процесора й кількості відеокарт, лінії розподіляються за однією з наступних схем:



40 ліній PCI Express 3.0

28 ліній PCI Express 3.0

Single GPU

x16

x16

2-Way NVIDIA SLI / AMD CrossFireX

x16+x16

x16+x8

3-Way NVIDIA SLI / AMD CrossFireX

x16+x16+x8

x16+x8+x4

4-Way NVIDIA SLI / AMD CrossFireX

x16+x8+x8+x8

-

Окремо відзначимо, що компонування слотів розширення дозволить вам без проблем встановити чотири двослотові відеокарти або дві трьохслотові. При цьому в другому випадку у вашому розпорядженні буде ще один вільний роз’єм PCI Express 2.0 x1.

GIGABYTE GA-X99-Gaming 5

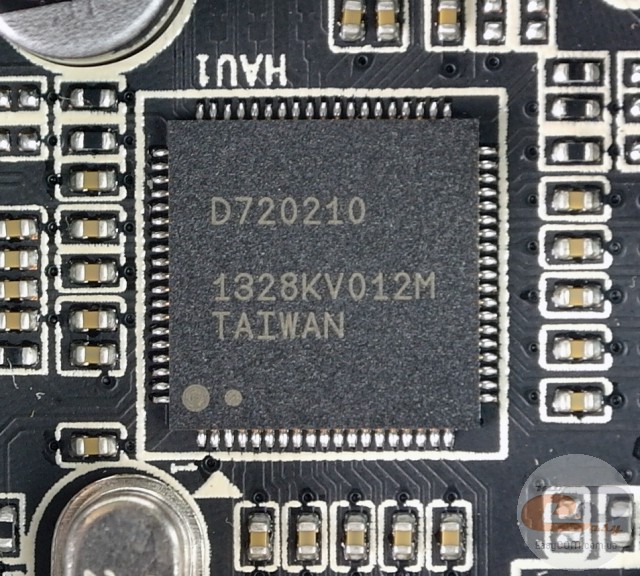

Робота чотирьох із шести портів USB 3.0 на інтерфейсній панелі забезпечена концентратором Renesas D720210.

GIGABYTE GA-X99-Gaming 5

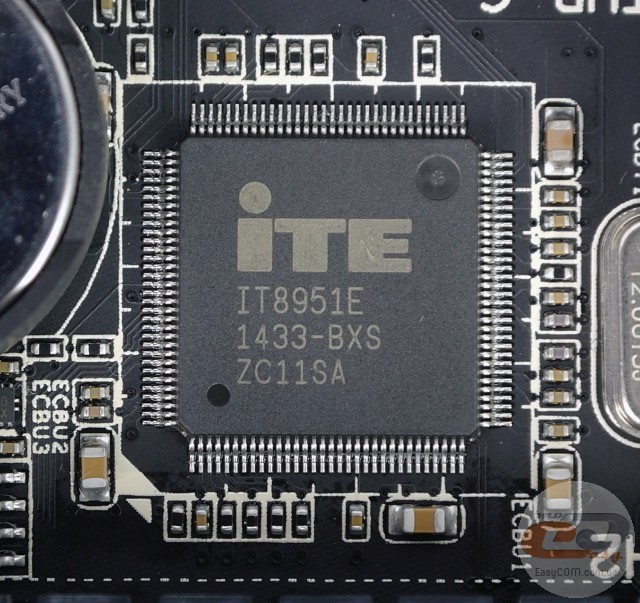

Фірмова функція GIGABYTE Q-Flash Plus, яка дозволяє оновити прошивання BIOS із флешки, функціонує завдяки контролеру ITE IT8951E.

GIGABYTE GA-X99-Gaming 5

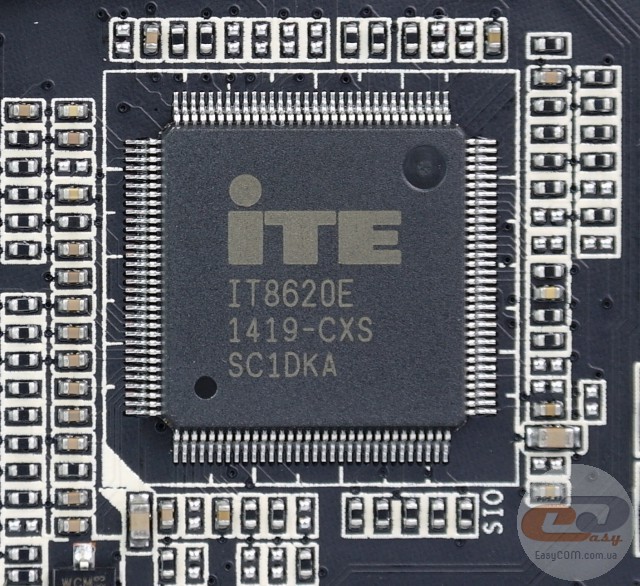

Можливості Multi I/O основані на мікросхемі ITE IT8620E, яка керує роботою системних вентиляторів, портами PS/2, а також забезпечує моніторинг.

GIGABYTE GA-X99-Gaming 5

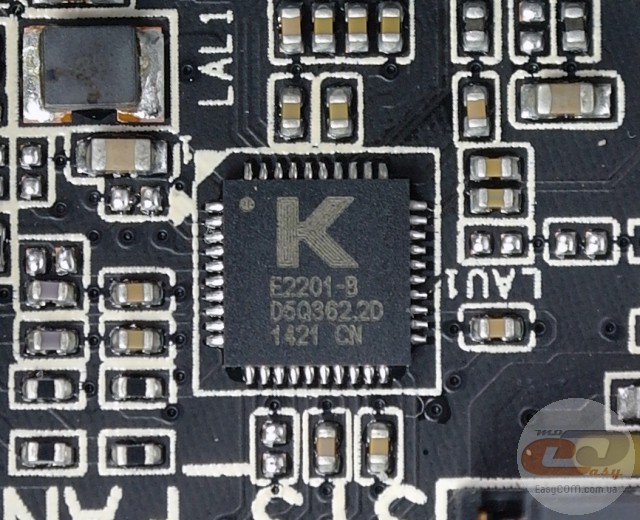

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE GA-X99-Gaming 5

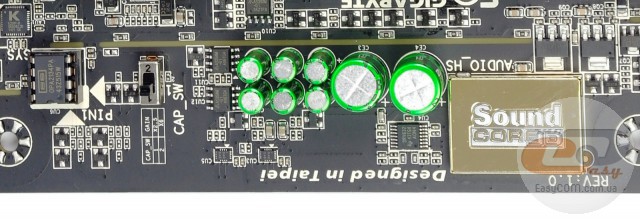

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 5.1-канального звуку Creative Sound Core3D. Вона включає до свого складу спеціальні аудіоконденсатори Bi-Polarized від компанії Nichicon і попередньо встановлений підсилювач Texas Instruments OPA2134PA. Згідно з характеристикою виробника, він має нейтральний окрас звучання й підходить для всіх жанрів музики. Також існує можливість його легкої заміни на інший, який має більш вузьку спрямованість на певний музичний жанр. Додатково відзначимо наявність захисного позолоченого кожуха для екранування аудіокодека, використання позолочених аудіороз’ємів на інтерфейсній панелі й можливість керування потужністю звукового сигналу за допомогою набортного перемикача (посилення в 2,5 і в 6 разів).

Особливої уваги заслуговує програмне забезпечення Creative Sound Blaster SBX Pro Studio, використовуване для доведення якості звуку до необхідного рівня.

GIGABYTE GA-X99-Gaming 5

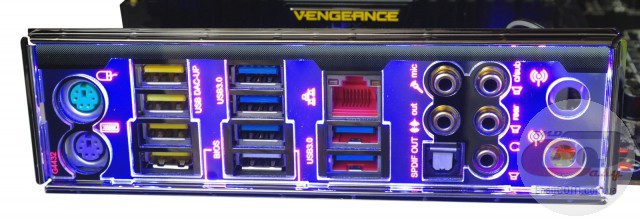

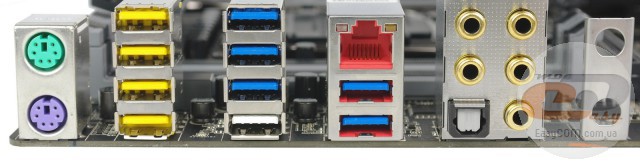

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 2 х PS/2 (для підключення мишки та клавіатури);
  • 1 x LAN (RJ45);
  • 6 x USB 3.0;
  • 4 x USB 2.0;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно відрізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. Не варто забувати й про функцію оновлення прошивання BIOS із флеш-накопичувача, а також про кріплення для роз’ємів антен Wi-Fi і Bluetooth.

GIGABYTE GA-X99-Gaming 5

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-X99-Gaming 5 представлені п'ятьма 4-контактними роз’ємами для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-X99-Gaming 5

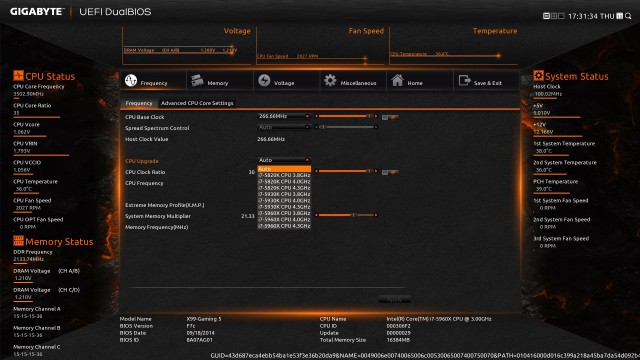

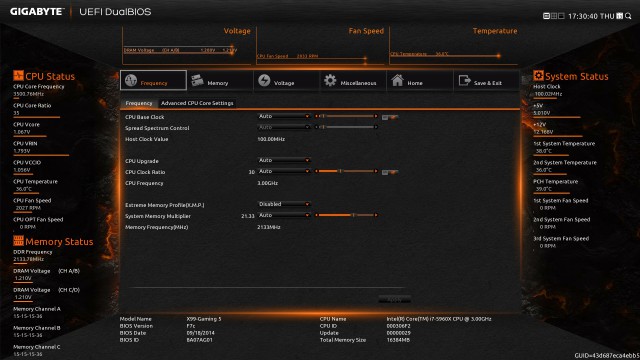

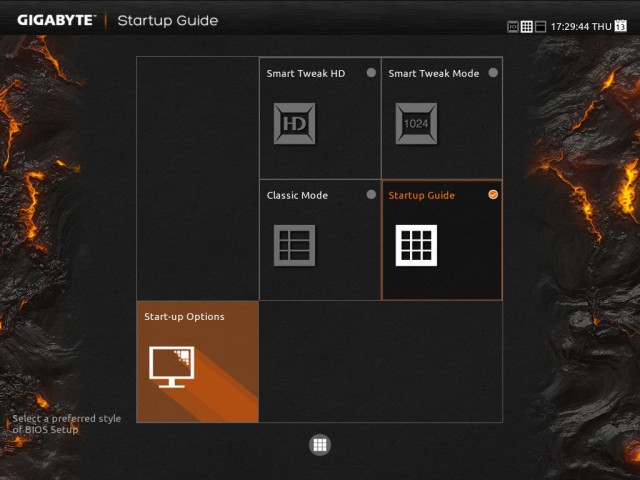

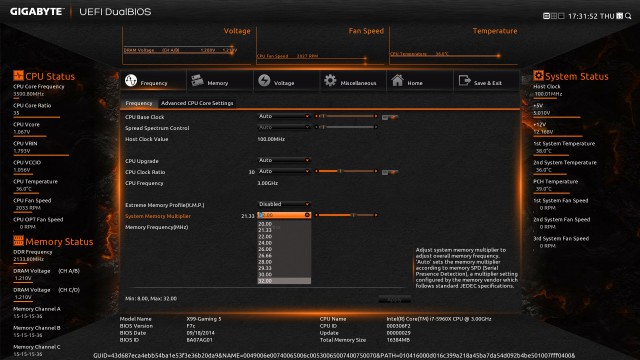

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті й системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

GIGABYTE GA-X99-Gaming 5

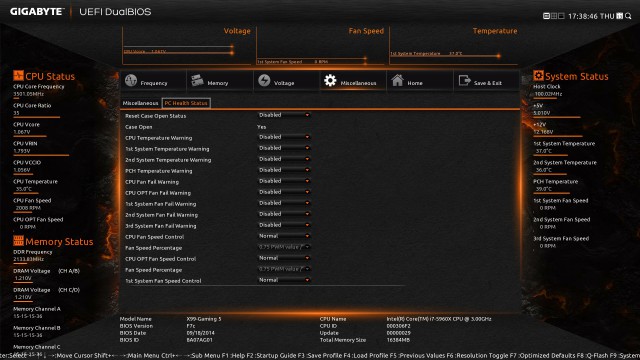

Як ви вже могли зауважити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD». Цікавою особливістю є й те, що якщо робити скріншот у режимі «Classic», то йому автоматично привласнюється ім'я, відповідне до назви розділу, де він був зроблений.

GIGABYTE GA-X99-Gaming 5

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-X99-Gaming 5

У вкладці «Frequency» з'являється можливість вибору одного з дев'яти типів автоматичної оптимізації параметрів системи (по три на кожний із трьох представлених процесорів сімейства Intel Haswell-E).

GIGABYTE GA-X99-Gaming 5

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3200 МГц.

GIGABYTE GA-X99-Gaming 5

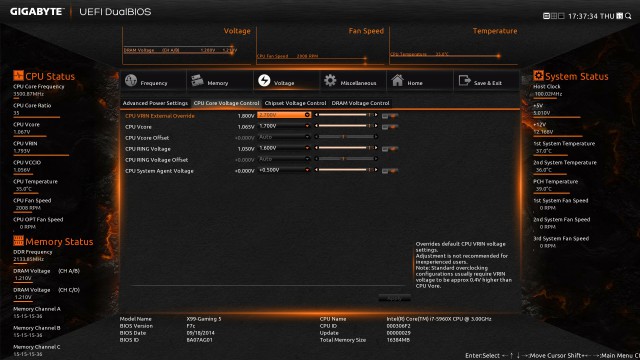

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01

Частота оперативної пам'яті

System Memory Multiplier

800 – 3200



Напруга на процесорі

CPU Vcore

0,500 – 1,700

0,001

Профілі автоматичного розгону

CPU Upgrade

Auto; 3,8; 4,0; 4,3 ГГц



Напруга на оперативній пам'яті

DRAM Voltage (CH A/B)

1,000 – 2,000

0,010

DRAM Voltage (CH C/D)

1,000 – 2,000

0,010



DDRVPP Voltage (CH A/B)

2,0000 – 3,0000

0,0125

DDRVPP Voltage (CH C/D)

2,0000 – 3,0000

0,0125



DRAM Termination (CH A/B)

0,375 – 1,666

0,007

DRAM Termination (CH C/D)

0,375 – 1,666

0,007

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Protection

150,0 – 400,0

50



DDR CH(A/B) Voltage Protection

150,0 -325,0

50



DDR CH(C/D) Voltage Protection

150,0 -325,0

50



CPU VRIN PWM Switch Rate

400,0 – 600,0

50



DDR CH(A/B) PWM Switch Rate

300,0 - 500,0

50



DDR CH(C/D) PWM Switch Rate

300,0 - 500,0

50



CPU VRIN External Override

1,000 – 2,700

0,010



CPU RING Voltage

0,800 – 1,600

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,500

0,001



PCH I/O

1,050 – 1,900

0,005

Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
