Огляд материнської плати GIGABYTE GA-Q57M-S2H на Intel Q57 Express

03-08-2010

При комплектації комп'ютера «для бізнесу» насамперед звертають увагу на ряд властивостей материнської плати, які вона повинна мати, щоб робочий процес в майбутньому був максимально раціональний. Материнська плата GIGABYTE GA-Q57M-S2H, перше рішення від GIGABYTE на чіпсеті для робочих систем Intel Q57 Express, цілком здатна задовольнити  пропонованим для продуктів подібного роду вимогам. Вона компактна, бо належить до форм-фактору Micro ATX, у той же час є продуктивною платформою, призначеною для встановлення процесорів Intel останнього покоління Core i3/i5/i7, частина з яких має вбудоване відеоядро, тим самим лишаючи додаткових витрат на дискретний відеоадаптер де він не обов'язковий, плюс дана плата реалізує всі особливі можливості чіпсета Intel Q57 Express, про які розповімо нижче.

GIGABYTE GA-Q57M-S2H

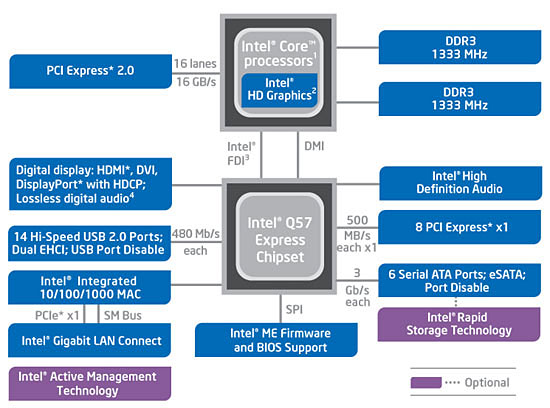

Отже, до найбільш суттєвих особливостей набору системної логіки Intel Q57 Express належать реалізація всіх можливих відеовиходів для трансляції сигналу з вбудованого в процесор відеоядра і опціональні можливості організації RAID-масивів і підтримки фірмової технології Intel Active Management. Всі ці можливі розширення присутні в розглянутому сьогодні продукті, причому найбільш значимим є підтримка Intel Active Management. Дана технологія являє собою розвиток технології Intel vPro, і призначена для діагностування та налаштування адміністратором комп'ютера на відстані, причому маніпуляції з вилученим комп'ютером можна робити навіть до завантаження операційної системи на останньому, завдяки вбудованій в BIOS спеціальній оболонці, яка дозволяє транслювати відеосигнал на комп'ютер адміністратора і приймати від нього клавіатурне введення. Функціонування цієї технології ми розглянемо нижче, а зараз давайте знайомитися з материнською платою GIGABYTE GA-Q57M-S2H.

Intel Q57 Express

Специфікації материнської плати GIGABYTE GA-Q57M-S2H:

Виробник

GIGABYTE

Модель

GA-Q57M-S2H

Чіпсет

Intel Q57 Express

Процесорний роз’єм

LGA1156

Підтримувані процесори

Core i3/i5/i7

Використовувана пам'ять

DDR3 1666+/1333/1066/800 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті.
Двоканальна архітектура пам'яті. Підтримка пам'яті ECC.

Слоти розширення

1 x PCI Express 2.0 x16 (16 ліній)
1 x PCI Express 2.0 x16 (4 лінії)
2 x PCI
Підтримка CrossFireX за схемою 16х+4х

Дискова підсистема

Чіпсет:
6 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, 1, 5, 10.

Чіп JMicron JMB368:
1 x IDE з підтримкою двох пристроїв ATA 133/100/66/33

Чіп iTE IT8720:
1 x FDD

LAN

Мережний LAN-контролер Intel 82578 (10/100/1000) Мбіт/с

Звукова підсистема

7.1-канальний High-Definition Audio кодек Realtek ALC888B

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
1 x корпусного вентилятора

Зовнішні порти I/O

1 x PS/2 (клавіатура)
1 x PS/2 (миша)
1 x DVI
1 x VGA
1 x HDMI
1 x DisplayPort
1 x LAN (RJ45) порт
1 x S/PDIF вихід
6 x USB 2.0/1.1
7.1-канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0/1.1
1 x S/PDIF вихід
1 x S/PDIF вхід
6 x SATA 3.0 Гб/с
1 x IDE
1 x floppy disk drive
2 x COM
1 x LPT
Аудіо роз’єм передньої панелі
Роз’єм системної панелі
1 x CD In connector

BIOS

1 x 64 Мб ПЗП
AWARD BIOS Pnp 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Smart TPM
Auto Green
eXtreme Hard Drive
Q-Share
Smart Recovery

Комплектація

Посібник користувача
2 x SATA кабелі
1 x UltraDMA 100/66/33 кабель
заглушка задньої панелі
диск з драйверами і утилітами

Форм-фактор, розміри, мм

Micro ATX
244 x 232

Сайт виробника

http://www.gigabyte.ua/

Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на GIGABYTE GA-Q57M-S2H

Материнська плата GIGABYTE GA-Q57M-S2H впакована у компактну картонну коробку, оформлену в червоно-білих тонах. Емблеми, нанесені на лицьову сторону коробки, свідчать про ключові функції даного продукту, серед яких можна відзначити: використання чіпсету Intel Q57 Express, транзисторів з феритовою серцевиною у системі живлення процесора, наявність усіх затребуваних відеовиходів, наявність технології Smart TPM, яка забезпечує захист особистої інформації користувача шляхом апаратного шифрування інформації за допомогою 2048-розрядного ключа. Втім, функція Smart TPM є недоступною для нашого регіону.

На звороті упаковки є розширена інформація про технологію Smart TPM і коротка специфікація материнської плати на різних мовах, а в іншому дублюється інформація з лицьової сторони.

Комплект поставки материнської плати GIGABYTE GA-Q57M-S2H містить у собі наступні елементи:

  • посібник користувача;
  • 2 x SATA-кабеля;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушка задньої панелі I/O Shield;
  • диск з драйверами і утилітами.

У скромному комплекті поставки є все необхідне для складання і початку роботи на ПК, але не більше.

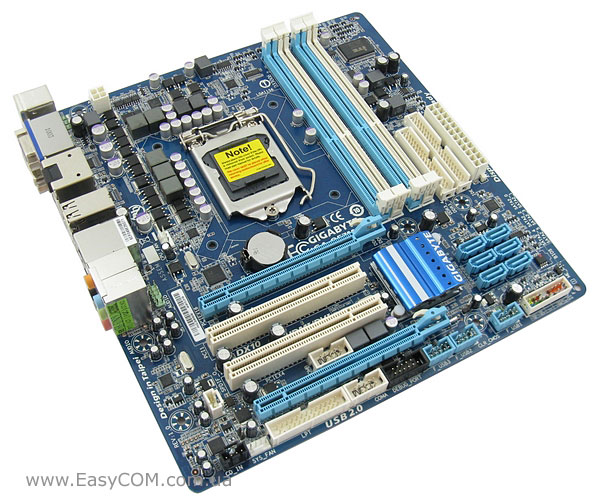

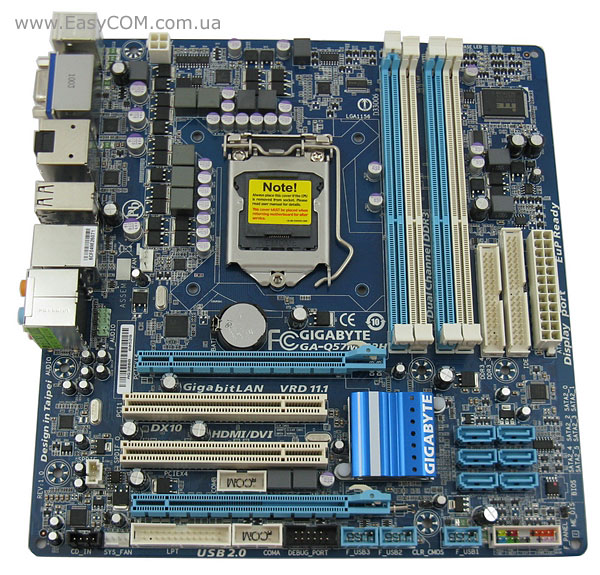

Розглянута сьогодні материнська плата GIGABYTE GA-Q57M-S2H виконана на текстоліті темно-синього кольору і належить до форм-фактору Micro ATX.

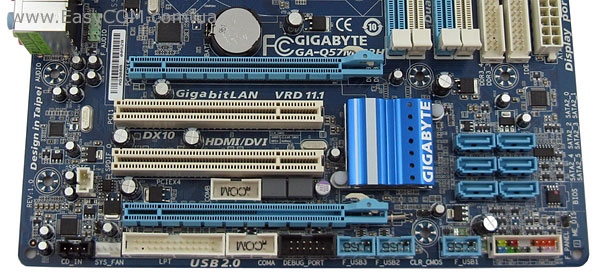

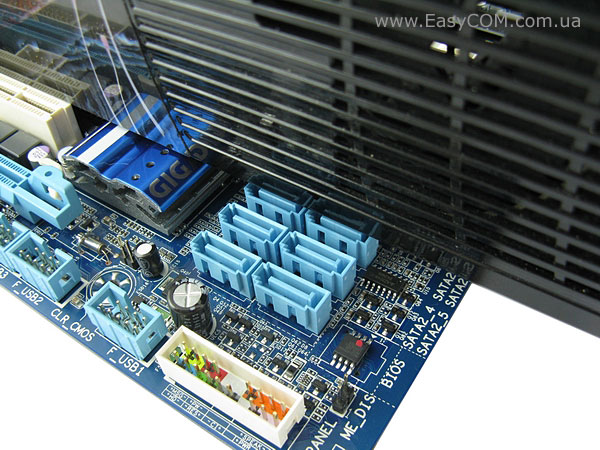

Дана материнська плата має свої характерні риси, окрім компактних розмірів. Зокрема, при встановленні габаритної відеокарти у верхній слот PCI Express 2.0 x16 блокуються засувки ОЗП і частина портів SATA. Крім того, права і нижня сторони плати віддалені від стандартних отворів кріплення, а передбачувані додаткові упори відсутні в комплекті. Отже, необхідна деяка обережність при експлуатації даного продукту. В іншому, розташування різних елементів плати зручно, до того ж на ній є порти FDD, LPT, COM, що дозволить підключати до системи саме різне обладнання.

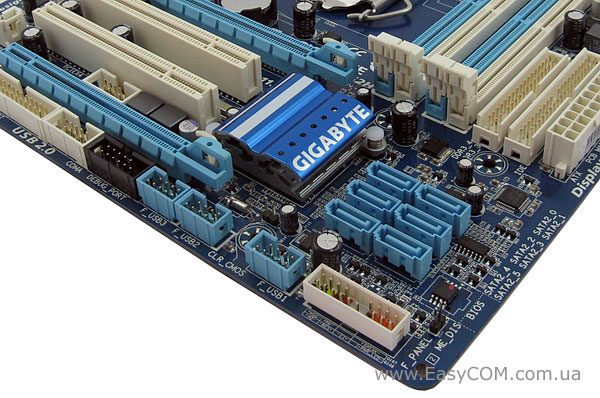

Дискова підсистема материнської плати GIGABYTE GA-Q57M-S2H реалізована за допомогою нового чіпсета Intel Q57 Express. Можливості даного чіпа передбачають підтримку шести портів  SATA 3.0 Гб/с, за допомогою яких можна організовувати RAID-масиви рівнів 0, 1, 5 і 10. Також даний чіпсет відповідає за функціонування 12 портів USB 2.0.

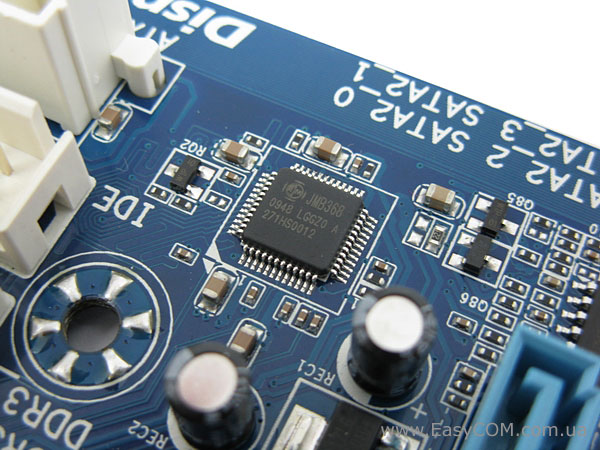

Підтримку IDE-порту з можливістю підключення двох пристроїв ATA 133/100/66/33 забезпечує чіп JMicron JMB368.

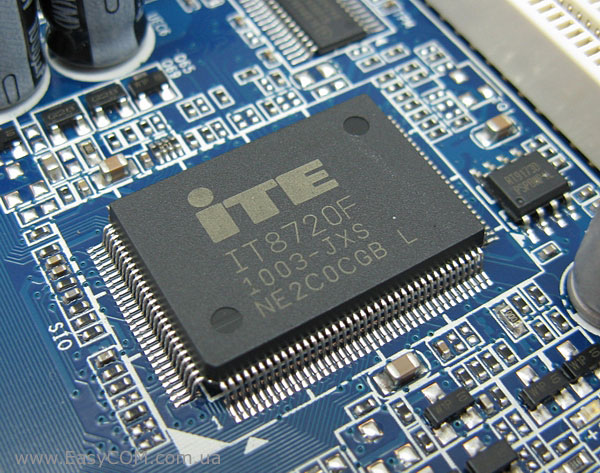

За роботу флоппі-дисководу, а також «старих» портів введення-виводу і системний моніторинг відповідає чіп iTE IT8720.

Функціональність материнської плати GIGABYTE GA-Q57M-S2H можна розширити за допомогою слотів розширення в кількості чотирьох штук. Вони розподілені ось так: 2 x PCI Express x16 і 2 x PCI. Робота двох повнорозмірних слотів PCI Express x16 здійснюється за схемою 16 ліній для верхнього, 4 – для нижнього. Такий поділ ліній PCI Express не дозволяє реалізувати підтримку технології NVIDIA SLI, але організувати конфігурацію CrossFireX початкового рівня можна.

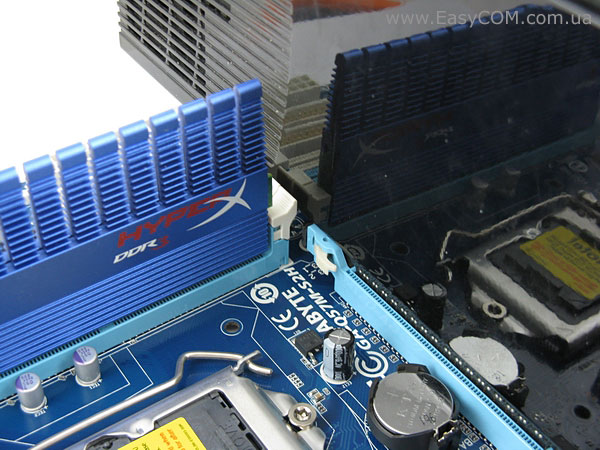

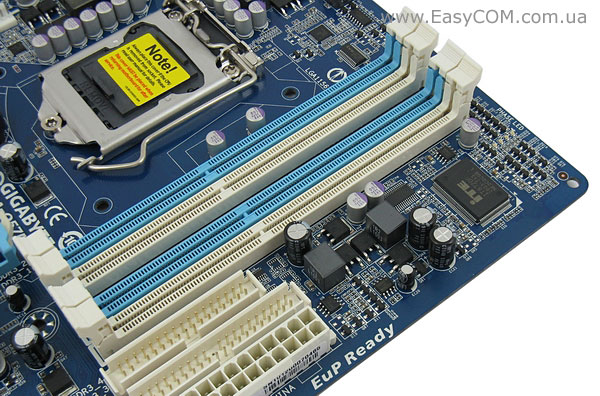

На материнській платі GIGABYTE GA-Q57M-S2H встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 16 ГБ. Максимальна підтримувана частота 1666 МГц у режимі розгону через використання профілів XMP оперативної пам'яті.

Живлення процесора на материнській платі GIGABYTE GA-Q57M-S2H реалізовано шляхом застосування 4+2+1-фазного стабілізатора, який, має тільки якісні компоненти – твердотільні конденсатори та дроселі з феромагнітною серцевиною. Додаткове живлення процесора забезпечує 4-контактний роз’єм ATX12V. Такої системи живлення буде цілком достатньо для материнської плати, призначеної для корпоративного сегмента, де не передбачається розгін.

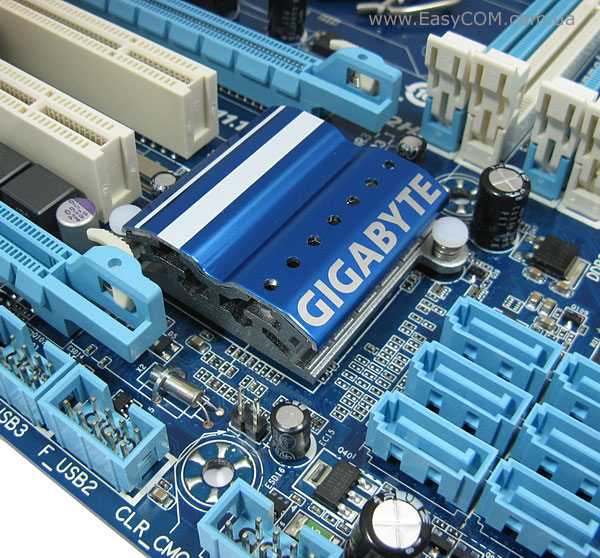

Чіпсет Intel Q57 Express охолоджується за допомогою компактного алюмінієвого радіатора, його температура під час тестування досягала 42°С, що не так вже і багато.

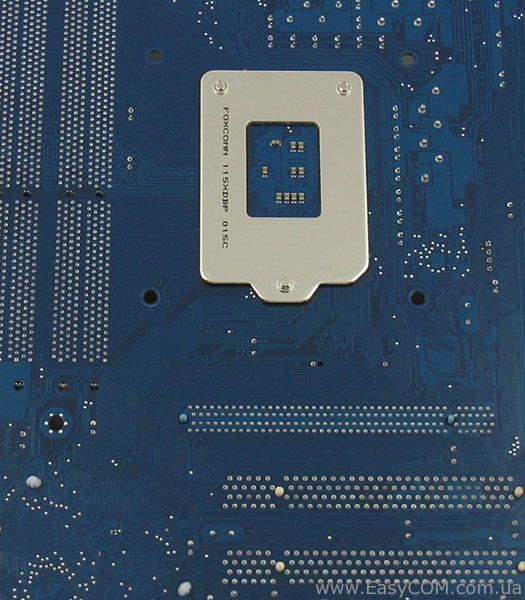

На звороті плати є «стандартна» опорна пластина, яка запобігає вигинам материнської плати при встановленні процесорних кулерів.

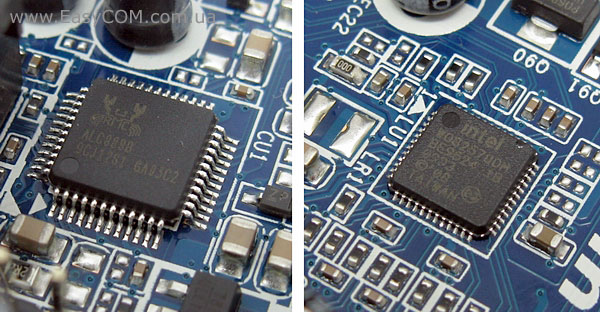

Звукова підсистема заснована на HDA-кодеку 7.1-канального звуку Realtek ALC888B, а для підтримки мережних з'єднань є гігабітний LAN-контролер Intel 82578.

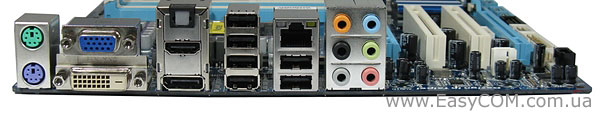

На задню панель GIGABYTE GA-Q57M-S2H виведені наступні порти:

  • 1 x PS/2 (клавіатура)
  • 1 x PS/2 (миша)
  • 1 x DVI
  • 1 x VGA
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x LAN (RJ45) порт
  • 1 x S/PDIF вихід
  • 6 x USB 2.0/1.1
  • 7.1-канальний аудіо вихід

Приємною особливістю плати є наявність одразу чотирьох різних відеоінтерфейсів на задній панелі, включаючи інноваційний графічний інтерфейс DisplayPort.

BIOS

BIOS материнської плати GIGABYTE GA-Q57M-S2H розроблен на коді Award, і позбавлений більшості розгінних функцій.

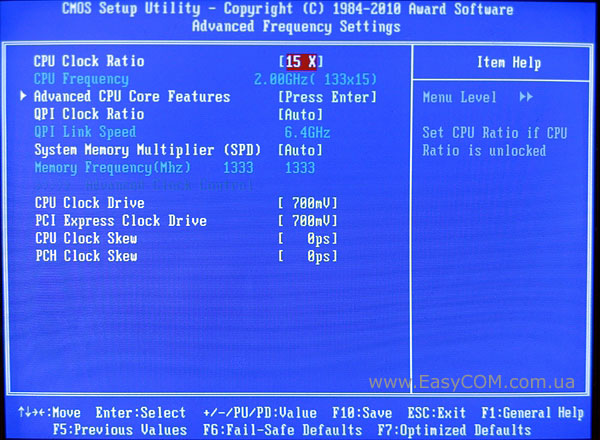

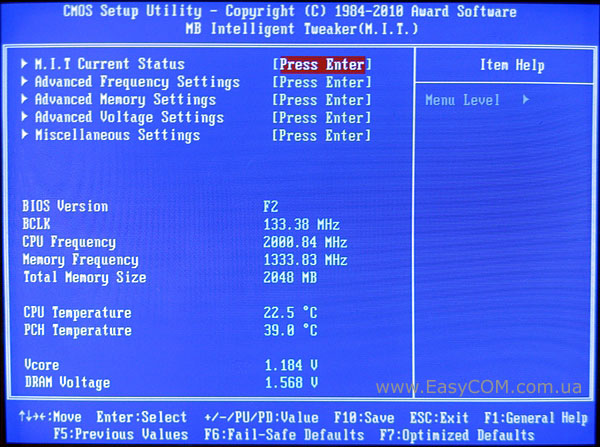

Всі наявні налаштування для оптимізації продуктивності системи згруповані в розділі «MB Intelligent Tweaker (M.I.T.)». Налаштування згруповані по наступним розділам: «Advanced Frequency/Memory/Voltage Settings», які дозволяють змінювати параметри частот, пам'яті, напруги відповідно.

Слід зазначити, що дана материнська плата не має налаштування для зміни частоти системної шини. Для зручності сприйняття всі налаштування розгону були згруповані в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок

Множник процесора

CPU Clock Ratio

9 – max

1



QPI Clock Ratio

12 – 48

4

Множник системної пам'яті

System Memory Multiplier

6; 8; 10

2



CPU Clock Drive

700 – 1000 мВ

100



PCI Express Clock Drive

700 – 1000 мВ

100



CPU Clock Skew

0 – 750 ps

50



PCH Clock Skew

0 – 750 ps

50

Напруга на ядрі процесора

CPU Vcore

0,5 – 1,9 B

0,00625



QPI/Vtt Voltage

1,05 – 1,47 B

0,02

Напруга живлення пам'яті

DRAM Voltage

1,3 – 2,6 B

0,02

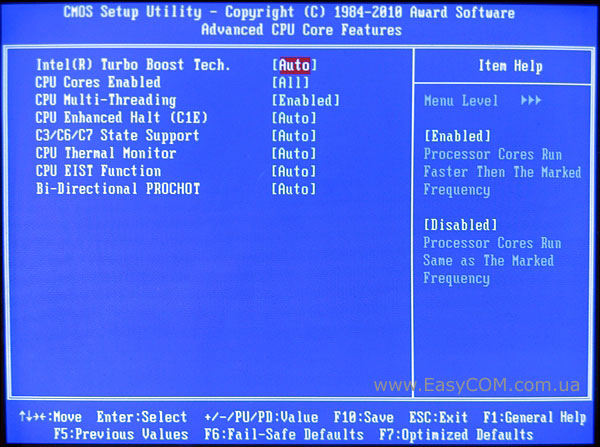

У пункті «Advanced CPU Core Features» можна керувати різними функціями процесора.

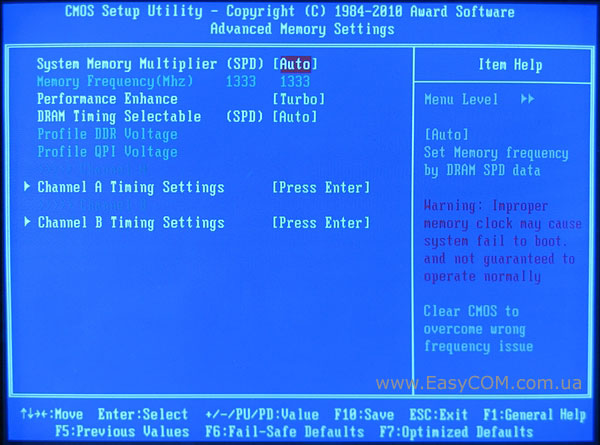

Доступ до налаштувань таймінгів оперативної пам'яті відкритий у пункті «Advanced Memory Settings» розділу «MB Intelligent Tweaker».

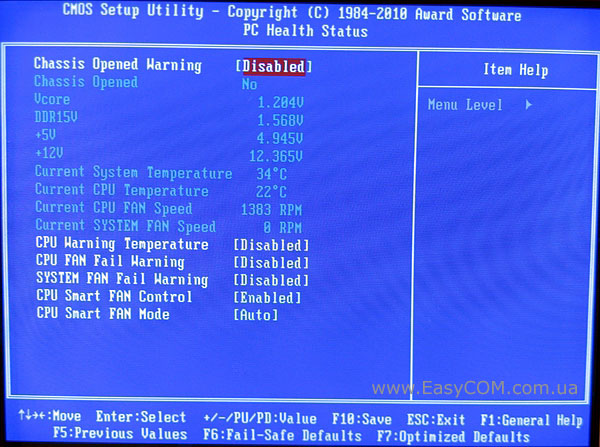

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і корпусного вентилятора;
  • напругою на ядрі процесора і модулях оперативної пам'яті;
  • напругою на лініях живлення +5 В і +12В.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control.

Функціонування технології Intel Active Management

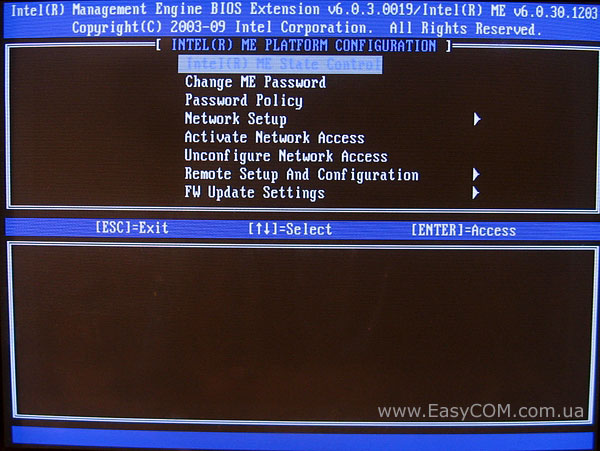

Доступ до вбудованої в BIOS командній оболонці Intel Active Management здійснюється шляхом натискання комбінації клавіш Ctrl+P під час включення комп'ютера. Після введення пароля (за замовчуванням admin) тут можна зробити її налаштування.

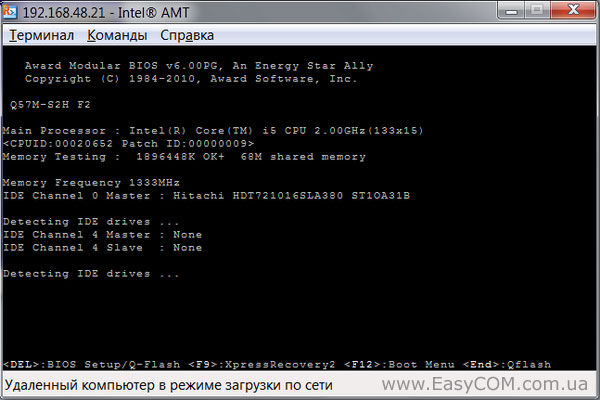

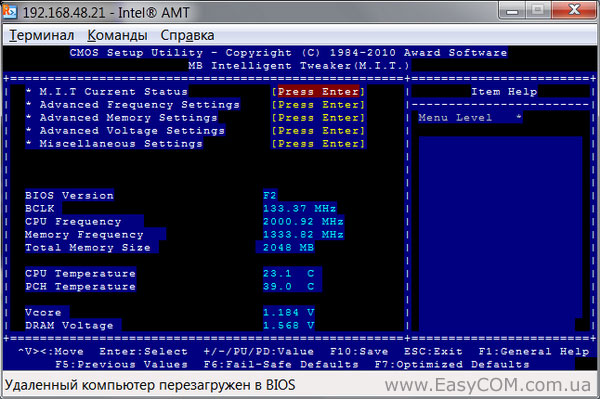

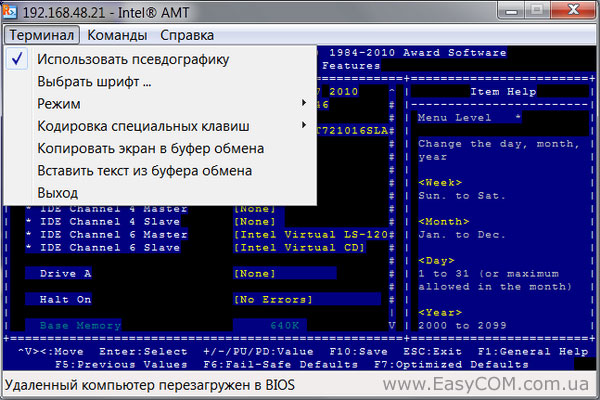

Керування вилученим комп'ютером з операційної системи можна здійснювати за допомогою різних утиліт, що мають підтримку протоколу Intel AMT. Ми скористалися звичною для багатьох програмою Radmin, яка підтримує дану технологію і має всі необхідні можливості для адміністрування вилученого комп'ютера та усунення багатьох недоліків.

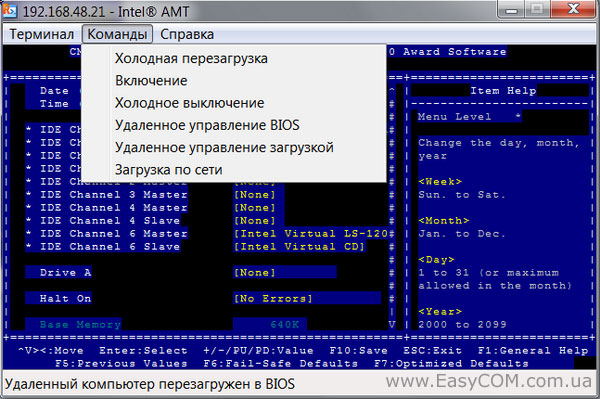

За допомогою даної утиліти можна включати, виключати, здійснювати перезавантаження вилученого комп'ютера, змінювати налаштування BIOS, і багато чого іншого, в тому числі і зробити запуск системи з локального образу диска.

Тестування

Для тестування материнської плати GIGABYTE GA-Q57M-S2H використане наступне обладнання:

Процесор

Intel Core i5-661 (LGA1156, 3,33 ГГц, L3 4 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

ASUS EN9800GX2/G/2DI/1G Geforce 9800 GX2 1ГБ GDDR3 PCI-E 2.0

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

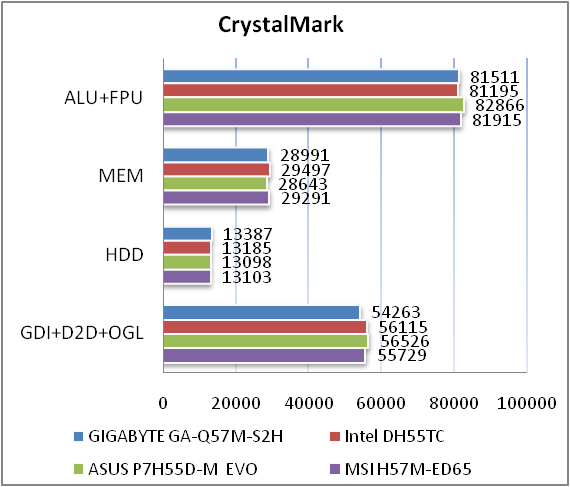

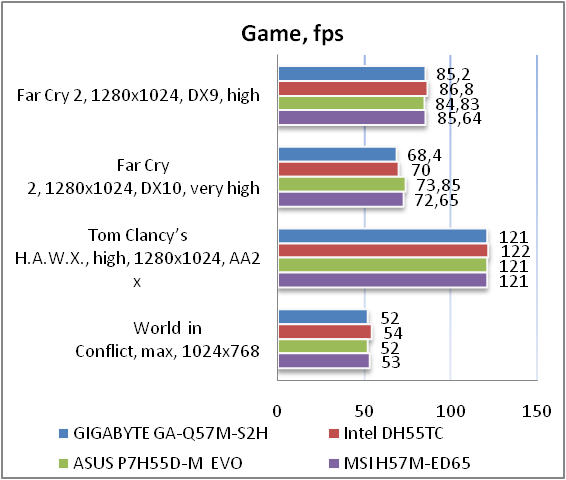

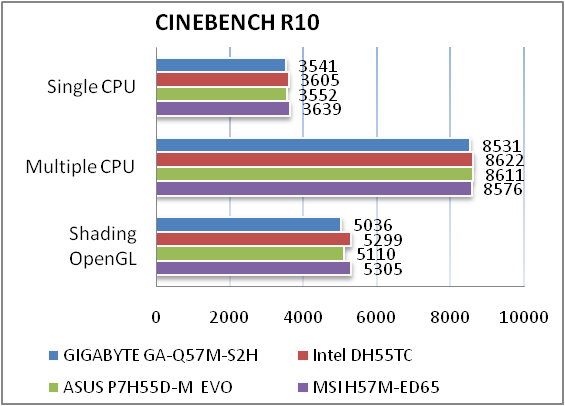

Результати тестів при номінальних режимах роботи показують, що по продуктивності материнська плата GIGABYTE GA-Q57M-S2H суттєво не відрізняється від інших материнських плат для платформи Intel LGA 1156.

Робота з інтегрованим відео

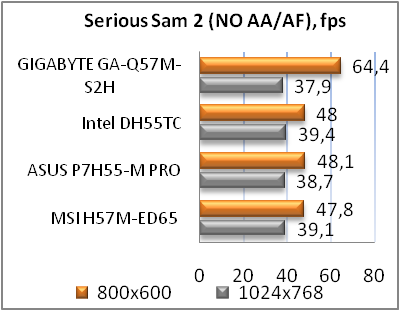

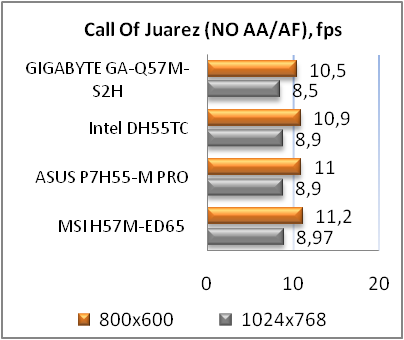

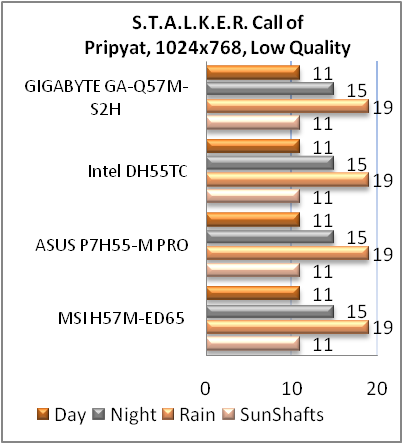

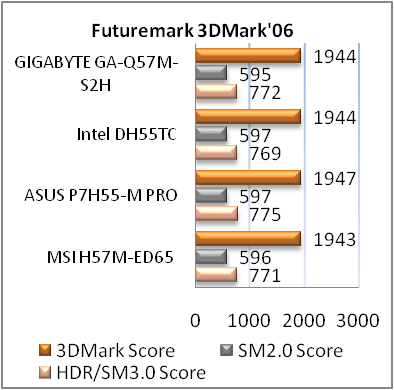

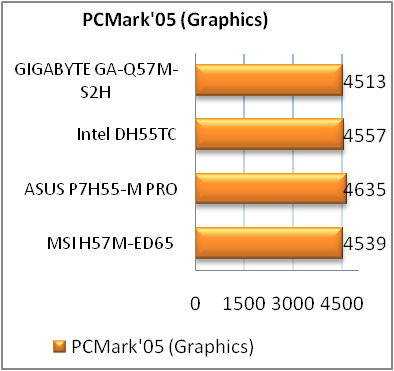

При роботі з інтегрованим відео материнська плата GIGABYTE GA-Q57M-S2H теж нічим не виділяється серед інших материнських плат на платформі LGA 1156, а продуктивності вбудованого відеоядра буде цілком достатньо для потреб офісного ПК і навіть найпростішого медіацентру.

Тестування звукового тракту на основі кодека Realtek ALC888B

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.09, -0.09

Дуже добре

Рівень шуму, дБ (А)

-70.2

Середньо

Динамічний діапазон, дБ (А)

70.1

Середньо

Гармонійні викривлення, %

0.132

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.5

Погано

Інтермодуляційні викривлення + шум, %

0.269

Середньо

Взаємопроникнення каналів, дБ

-70.5

Добре

Інтермодуляції на 10 кГц, %

0.334

Середньо

Загальна оцінка



Добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.09, -0.10

Дуже добре

Рівень шуму, дБ (А)

-68.9

Середньо

Динамічний діапазон, дБ (А)

69.0

Середньо

Гармонійні викривлення, %

0.132

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.4

Погано

Інтермодуляційні викривлення + шум, %

0.273

Середньо

Взаємопроникнення каналів, дБ

-70.7

Добре

Інтермодуляції на 10 кГц, %

0.341

Середньо

Загальна оцінка



Добре

Вбудований аудіокодек Realtek ALC888B показав результат «добре», це досить високий показник, а виходить, обв'язка кодека виконана на якісному рівні, тобто для корпоративного комп'ютера такої аудіопідсистеми буде цілком достатньо.

Висновки

Материнська плата GIGABYTE GA-Q57M-S2H – перше рішення GIGABYTE на наборі системної логіки Intel Q57 Express – добре проявила себе в ході тестування. Незважаючи на незначні недоліки в компонуванні, вона залишила приємне враження, і її можна охарактеризувати як гарне рішення для сучасних функціональних і зручних в адмініструванні робочих систем. Даний продукт використовує платформу Intel LGA 1156, дозволяючи встановлювати сучасні продуктивні процесори Intel Core i3/i5/i7, в тому числі з інтегрованою графікою, якої буде цілком достатньо для офісного ПК. Таким чином, немає необхідності витрачати на дискретне відео. До того ж, до комп'ютера, зібраного на основі даної материнської плати, можна підключити будь-який монітор без всяких перехідників, оскільки в наявності є одразу чотири різні відеовиходи. І, мабуть, головна перевага материнської плати GIGABYTE GA-Q57M-S2H, як для перспективної основи робочого комп'ютера, це підтримка технології Intel Active Management, що дозволяє вести адміністрування навіть до завантаження операційної системи з віддаленого ПК.

Переваги:

  • гарна функціональність і підтримка сучасного обладнання;
  • підтримка технології Intel Active Management;
  • підтримка RAID-масивів рівнів 0, 1, 5 і 10;
  • підтримка чотирьох різних відеовиходів, включаючи DisplayPort;
  • наявність двох слотів PCI Express 2.0 x16 з підтримкою CrossFireX;
  • підтримка застарілого обладнання (порти COM, LPT, FDD);
  • компактні габарити.

Недоліки:

  • у комплект входить мінімум аксесуарів;
  • невеликі недоліки в компонуванні.

Особливості:

  • відсутність функцій розгону.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.

Дякуємо компаніям Intel, Kingston, Scythe і Sea Sonic за надане для тестового стенда обладнання.
