Огляд і тестування материнської плати GIGABYTE GA-Q170M-D3H

Компанія GIGABYTE може похвалитися доволі широким модельним рядом материнських плат, завдяки чому ви без проблем зможете підібрати необхідну функціональність, не переплачуючи за непотрібні особисто вам можливості. Не стали винятком і моделі на чіпсеті Intel Q170, який прийшов на зміну Intel Q87. Він є флагманським аналогом Intel Z170 для платформи Socket LGA1151 у корпоративному секторі. Нагадаємо, що його функціональні можливості практично ідентичні Intel Z170, за винятком розгону. З іншого боку, його безсумнівною перевагою є підтримка технологій Intel Small Business Advantage (Intel SBA) та Intel vPro. Детальніше з технологією Intel vPro можна ознайомитися на сайті компанії, а про Intel SBA ми докладно поговорили в огляді GIGABYTE GA-B85M-HD3.

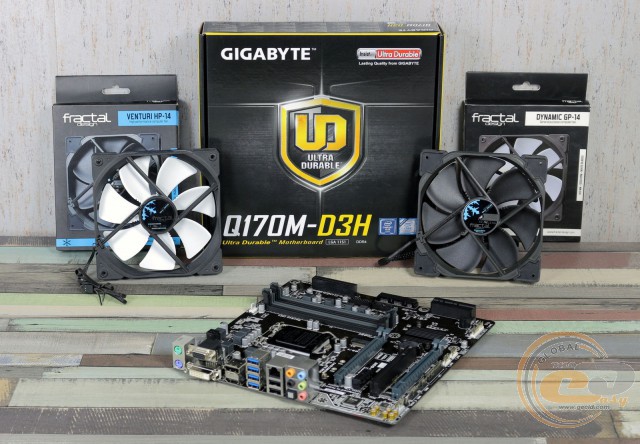

GIGABYTE GA-Q170M-D3H

У даному огляді ми розглянемо компактну модель формату microATX, призначену для складання робочих систем, − GIGABYTE GA-Q170M-D3H. Крім підтримки двох згаданих вище технологій, вона може похвалитися сучасним оснащенням. Давайте ж з'ясуємо, чи здатна дана модель зацікавити масовий сегмент ринку чи вона призначена виключно для офісного використання.

Специфікація

Виробник і модель

GIGABYTE GA-Q170M-D3H

Чіпсет

Intel Q170

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою 64 ГБ пам'яті c частотою до DDR4-2133 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (у режимі х16)

1 x PCI Express 3.0 x16 (у режимі х4)

1 x PCI Express 3.0 x1

1 х PCI

Дискова підсистема

3 x SATA Express (кожен сумісний з двома SATA 6 Гбіт/с)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

LAN

1 x Intel WGI219LM (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

2 x USB 3.0, кожен з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

2 х COM

1 x LPT

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE GA-Q170M-D3H GIGABYTE GA-Q170M-D3H

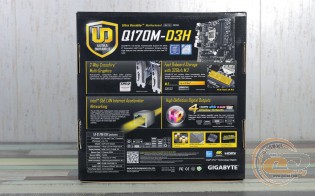

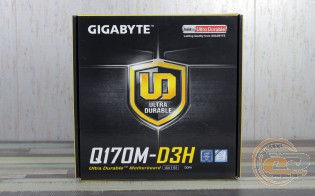

Материнська плата GIGABYTE GA-Q170M-D3H постачається в коробці, виготовленій зі щільного картону та прикрашеній поліграфією в темно-жовтих тонах. Велику частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотній вказуються ключові переваги продукту й короткі технічні характеристики.

GIGABYTE GA-Q170M-D3H

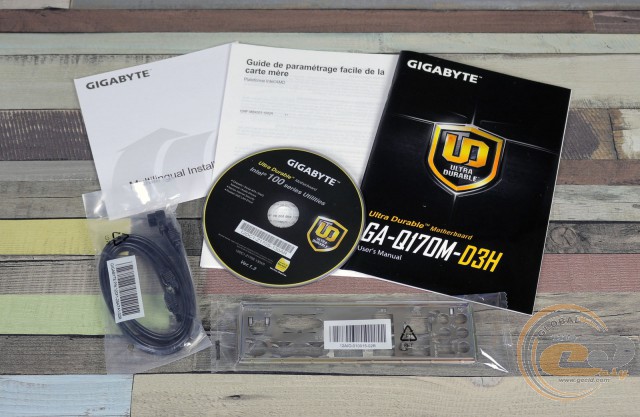

У коробці з розглянутою моделлю постачається лише стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, паперової документації, двох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE GA-Q170M-D3H

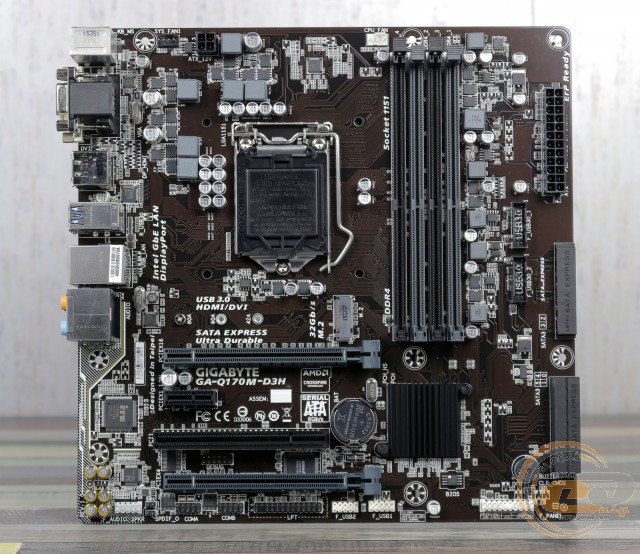

GIGABYTE GA-Q170M-D3H виконана на друкованій платі темно-коричневого кольору з оформленням у сіро-чорних тонах. Дизайн загалом доволі строгий, проте чого ще можна чекати від плати для корпоративного сектору. Що ж стосується зручності складання, то всі порти й роз'єми розташовані на оптимальних місцях, DIMM-слоти обладнані засувками лише з одного боку, а порти SATA Express мають кутові конектори, тому навіть велика відеокарта не буде перекривати до них доступ.

GIGABYTE GA-Q170M-D3H

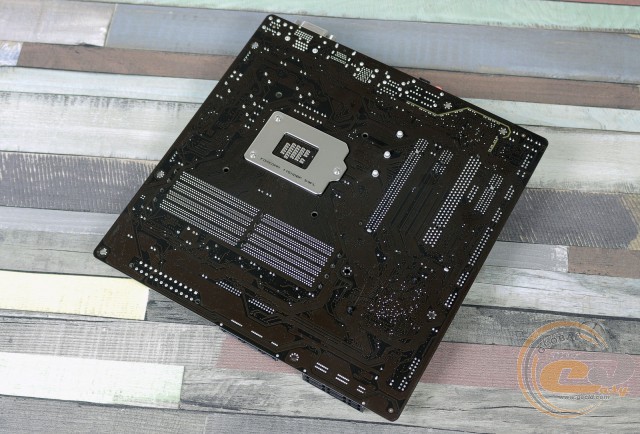

На зворотному боці друкованої плати все традиційно: опорна пластина процесорного роз'єму та пластикові кліпси кріплення радіатора на чіпсеті Intel Q170.

GIGABYTE GA-Q170M-D3H

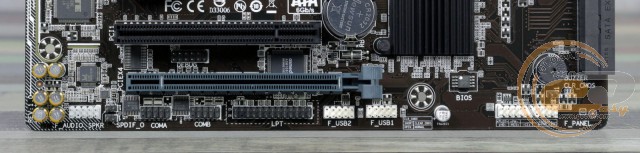

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF Out, два порти COM, один LPT, колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-Q170M-D3H

GIGABYTE GA-Q170M-D3H

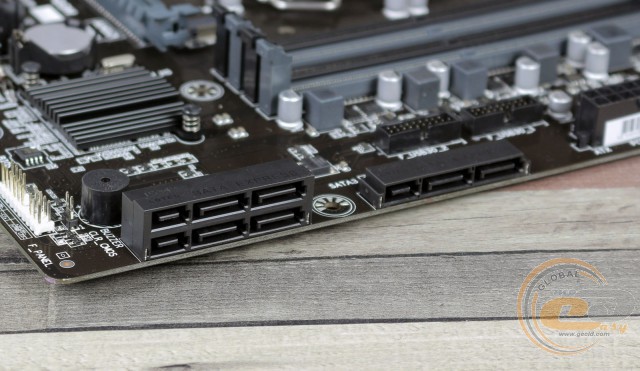

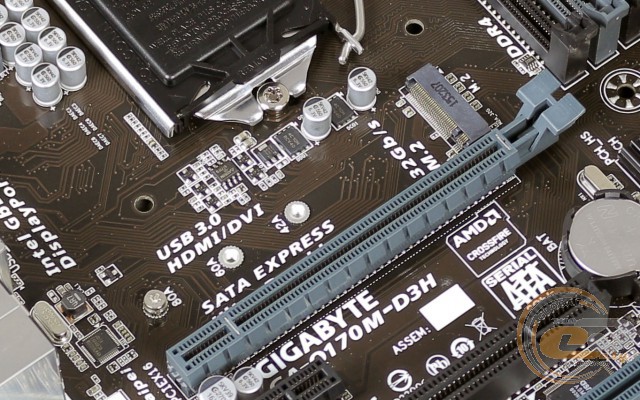

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280) і трьома SATA Express (пропускна спроможність до 16 Гбіт/с), кожен з яких сумісний з двома SATA 6 Гбіт/с.

GIGABYTE GA-Q170M-D3H

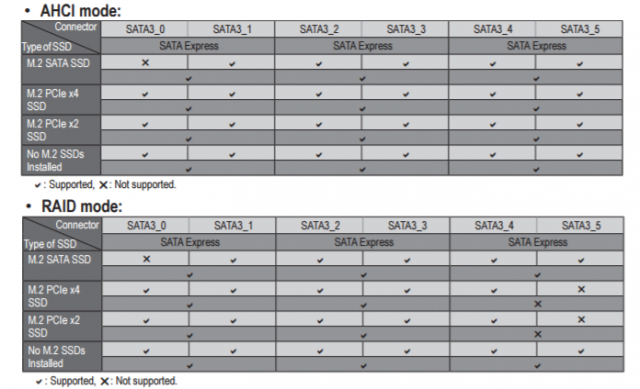

Є й декілька обмежень. Наприклад, при встановленні M.2 SATA-накопичувача один з портів SATA («SATA3_0») буде відключений. При організації RAID-зв'язок кількість обмежень зростає.

GIGABYTE GA-Q170M-D3H

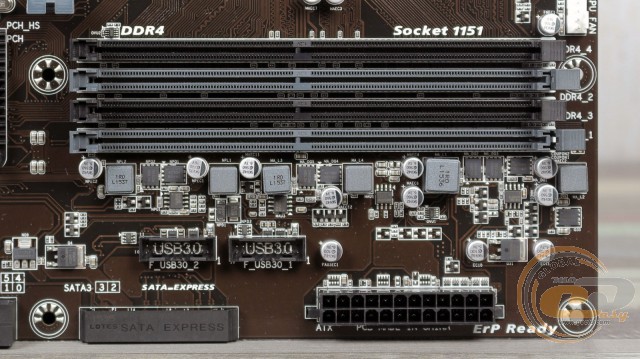

Плата GIGABYTE GA-Q170M-D3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частоті 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого вистачить для більшості поставлених завдань.

Також на правій стороні знаходиться пара колодок для підключення виносних панелей з портами USB 3.0. Всього модель може похвалитися вісьмома портами USB 3.0: чотирма внутрішніми та чотирма на інтерфейсній панелі. Всі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Q170M-D3H

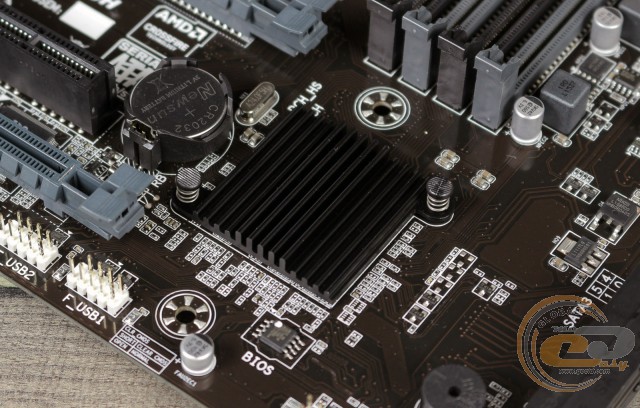

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсета Intel Q170. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 36,7°C;
  • дроселі підсистеми живлення процесора – 60,2°C;
  • польові транзистори підсистеми живлення процесора – 66,4°C.

Оскільки перед нами пристрій, не призначений для розгінних експериментів, такі температурні показники можна охарактеризувати цілком гідними, тому перейматися з приводу перегрівання точно не варто.

GIGABYTE GA-Q170M-D3H

GIGABYTE GA-Q170M-D3H

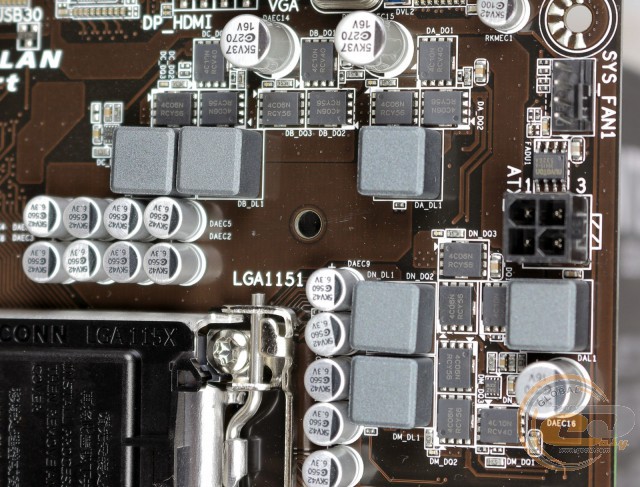

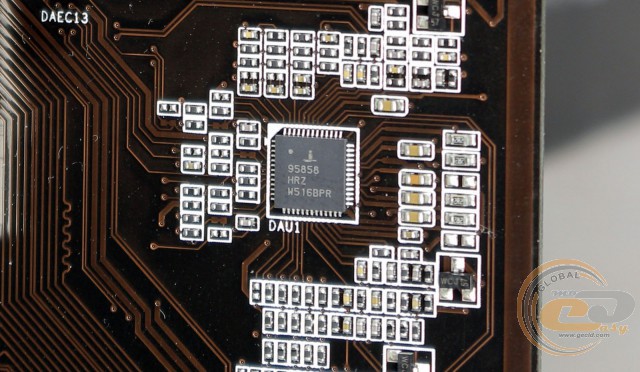

Живлення процесора здійснюється за 5-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95858. Елементна база материнської плати набрана за допомогою надійних комплектуючих. До її складу увійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-Q170M-D3H

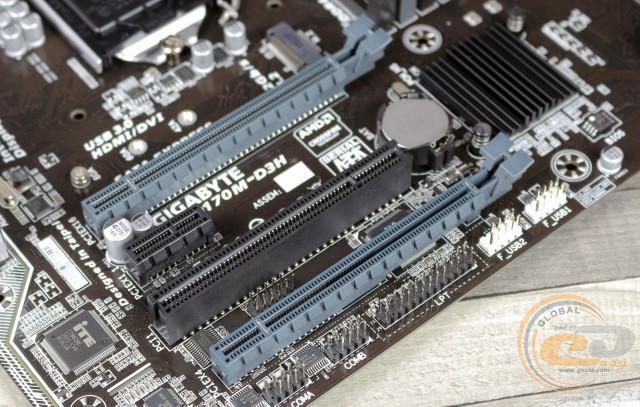

Для розширення функціональності GIGABYTE GA-Q170M-D3H користувач має чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми є два слоти PCI Express x16, один з яких підключений до процесора й завжди використовує 16 ліній PCI Express 3.0, у той час як другий підтримує лише 4 чіпсетні лінії. У разі встановлення двох відеокарт, вони працюватимуть за ненайоптимальнішою схемою х16+х4, яка до того ж підтримується лише графічними прискорювачами AMD.

GIGABYTE GA-Q170M-D3H

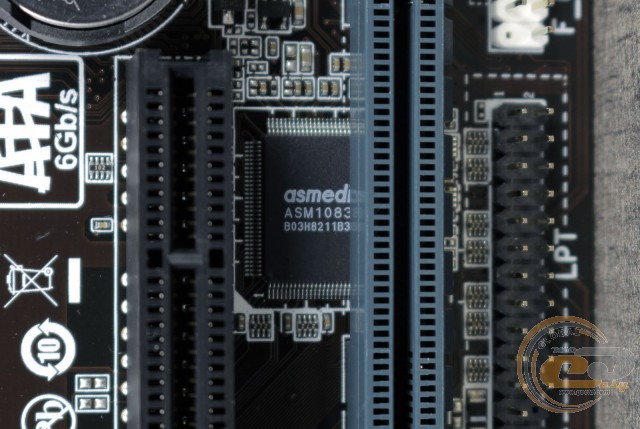

Оскільки чіпсет Intel Q170 не підтримує інтерфейс PCI, функціонування відповідного слота реалізоване за допомогою мосту ASMedia ASM1083.

GIGABYTE GA-Q170M-D3H

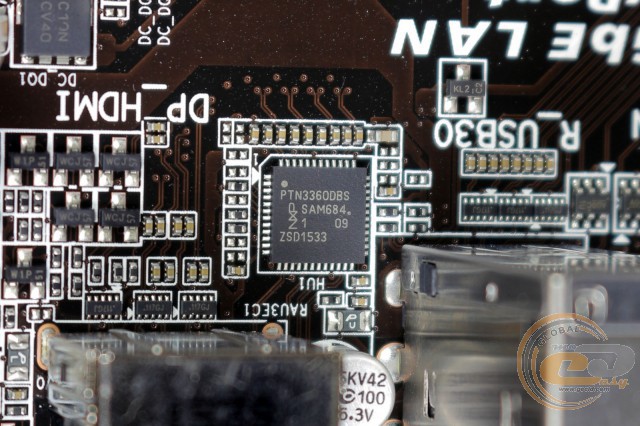

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то вам доступні чотири відеовиходи (D-Sub, HDMI, DisplayPort і DVI-D), обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Q170M-D3H

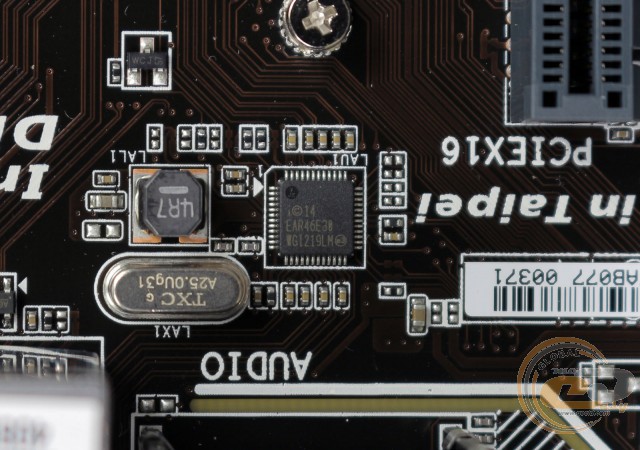

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219LM.
