Огляд і тестування материнської плати GIGABYTE GA-P55A-UD3

Отже, сьогодні ми розглянемо материнську плату GIGABYTE GA-P55A-UD3, яка є яскравим представником нової поліпшеної серії материнських плат під загальною назвою «333 Onboard Acceleration».

Поставляється материнська плата в добротній картонній коробці, яка, як звичайно для продуктів компанії GIGABYTE, має дуже якісну та стильну поліграфію. Нашу увагу одразу ж привертає величезний логотип нової серії «333 Onboard Acceleration». Він стилізований під три реактивні турбіни, отже, від нововведень у даній серії материнських плат варто очікувати збільшення продуктивності.

На звороті коробки кольорово та доступно пояснюється нам зміст нововведень. Перш ніж ми зупинимося на них детальніше, хотілося б нагадати про вже давно відомі, але від цього не менш корисні особливості плати.

Плата сконструйована за технологією Ultra Durable 3 – це надійність компонентів і поліпшена тепло- і електропровідність плати.

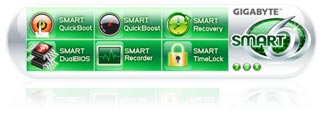

Також, у комплекті з материнською платою надається фірмове ПЗ, об'єднане в комплекс Smart 6. До нього входять шість утиліт з дружнім інтерфейсом користувача, які дозволяють легко керувати багатьма функціями ПК, а саме:



– прискорення часу завантаження системи;



– розгін системи одним натисканням кнопки;



– відновлення з резервної копії системи;



– відновлення з резервної копії прошивання BIOS;



– моніторинг стану системи;



– погодинний контроль доступу до ПК.

Ну і не обійшлося без фірмової технології енергозбереження, що називається Dynamic Energy Saver 2. Суть її ясна, і зупинятися на ній не варто.

Тепер же давайте подивимося, які особливості несе в собі нова серія плат «333». По-перше, це підтримка стандарту USB 3.0.



Виробник застосовує сторонній чіп виробництва компанії NEC для забезпечення сумісності з даним стандартом. Пропускна здатність нового інтерфейсу становить 5 Гб/с, що дозволяє забезпечити швидкість передачі даних аж до 10 раз вище в порівнянні з інтерфейсом USB 2.0.

По-друге, компанія GIGABYTE застосувала новий дизайн ланцюга живлення USB-портів, що дозволило збільшити подавану потужність втричі.



Дане нововведення виявиться дуже корисним для власників переносних жорстких дисків або 3G-модемів. Дуже часто потужності звичайного USB-порту не вистачає для живлення таких пристроїв і доводиться застосовувати або короткі кабелі, або спеціальні кабелі для розгалуження живлення на два USB-порта. Тепер же ця проблема вирішена в корені.

Третя «трійка» у логотипі це підтримка інтерфейсу SATA 3.0 з пропускною здатністю 6 Гб/с.





Використовуваний для цього чіп виробництва компанії Marvell забезпечує не тільки підтримку SATA 3.0, але ще й створення RAID-масивів, тому в сумарному підсумку можна досягти до 4-х кратного приросту продуктивності дискової підсистеми в порівнянні з одиночним жорстким диском стандарту SATA 2.0.

Отже, основні особливості плати та застосовані фірмові технології ми розглянули, так що тепер прийшло саме час відкрити коробку та подивитися що ж там всередині.

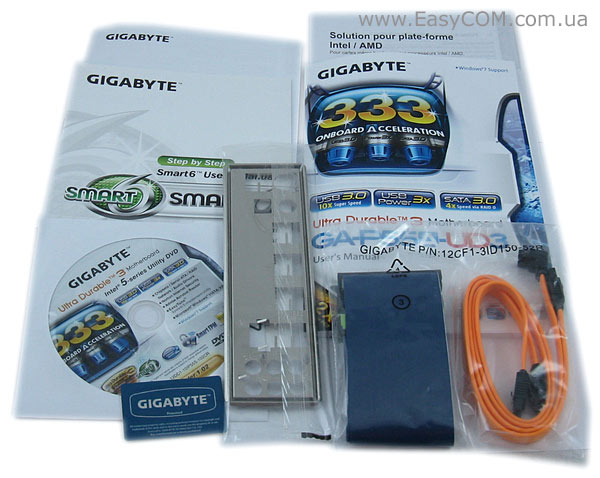

Крім самої материнської плати, виробник поклав у коробку наступний набір:

• диск з ПЗ і драйверами;
• посібник користувача та буклет швидкого встановлення;
• посібник для програмного комплексу Smart 6;
• заглушка на задню панель корпусу;
• наклейка на корпус;
• IDE-шлейф;
• два SATA-кабелю.

Чесно кажучи, комплект поставки біднуватий. Ми очікували від компанії GIGABYTE більш щедрого набору аксесуарів. Хотілося б побачити в новій серії материнських плат якісь оригінальні кабелі, перехідники, планки та інший корисний дріб'язок, або, у найгіршому разі, хоча б звичний виносний модуль для виведення портів USB і SATA. Але, на жаль, всього цього ми не побачили.

Специфікація:

Модель	GIGABYTE GA-P55A-UD3
Підтримувані процесори	LGA 1156 Intel Core i5/ Intel Core i7
Набір системної логіки	Intel P55 Express
Тип підтримуваної пам'яті	4 x DIMM, до 16 ГБ, DDR3 2200/1333/1066/800 MГц Підтримка двоканального режиму і Extreme Memory Profile (XMP)
Слоти розширення	2 порту PCI Express 2.0 x16 (верхній працює в режимі х16, нижній – у режимі х4) 2 x PCI Express x1 порту 3 x PCI порту
Технології об'єднання відеокарт	Підтримується ATI CrossFireX
Дискова підсистема	Набір системної логіки:  - 6 x SATA 3 Гб/с  - Intel Matrix Storage Technology для RAID 0, 1, 5, 10 Чіп Marvell 9128:  - 2 х SATA 6 Гб/с з підтримкою RAID 0 і 1 Чіп iTE IT8213:  - 1 х IDE роз’єм Чіп iTE IT8720:  - 1 х FDD роз’єм.
Підтримка LAN	Гігабітний контролер Realtek RTL8111D
Звукова підсистема	8-канальний аудіо-кодек Realtek ALC888
IEEE 1394	Не підтримується
USB	Набір системної логіки: - 12 х USB2.0/1.1 портів (8 на задній панелі) Чіп NEC D720200F1: - 2 х USB 3.0/2.0 портів на задній панелі.
Зовнішні порти I/O	1 x комбінований PS/2 порт для клавіатури або мишки 1 х оптичний S/PDIF вихід 1 х коаксіальний S/PDIF вихід 2 x USB 3.0/2.0 портів 1 x LAN (RJ45) порти 8 x USB 2.0/1.1 портів 6 х аудіо роз’єм
Внутрішні порти I/O	1 х 24-контактний основний роз’єм живлення 1 х 8-контактний допоміжний роз’єм живлення 2 x USB штекера для підтримки 4 USB портів 1 x роз’єм для FDD 1 x IDE роз’єм 6 x SATA 2.0 портів (сині) 2 x SATA 3.0 портів (білі) 1 x роз’єм кулера CPU 3 x роз’єм для кулерів корпуса 1 х роз’єм COM-порту 1х роз’єм LPT-порту 1 х S/PDIF вихід і вихід Роз’єм системної панелі
BIOS	2x16Mb AWARD BIOS, Pnp 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Розміри, мм	305 х 244 (ATX)
Сайт виробника	http://www.gigabyte.com.tw/ Свіжі версії драйверів можна скачати тут. Свіжі версії прошивання BIOS можна скачати тут.

Все цены на GIGABYTE GA-P55A-UD3

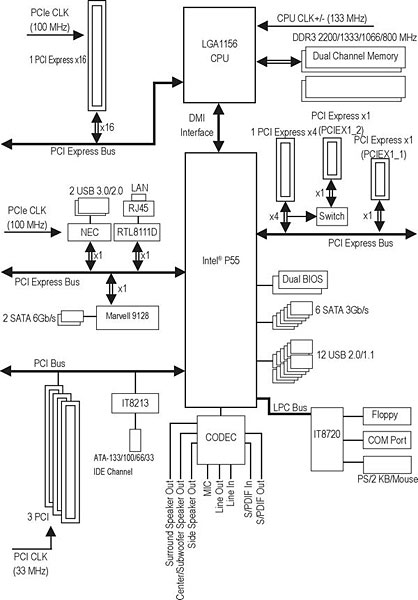

Вивчивши специфікацію, можна зробити висновки про функціональність плати. Крім вищеописаних особливостей серії «333» нічим особливим GIGABYTE GA-P55A-UD3 не виділяється. Можна навіть сказати, що вона трохи поступається іншим платам середнього рівня, тому що не підтримує інтерфейс IEEE1394a, який вже де-факто став майже обов'язковим навіть на платах бюджетного рівня. А ось за підтримку інтерфейсів COM і LPT ми не втомлюємося дякувати даному виробнику, адже, як показує практика, вони досі затребувані багатьма користувачами.

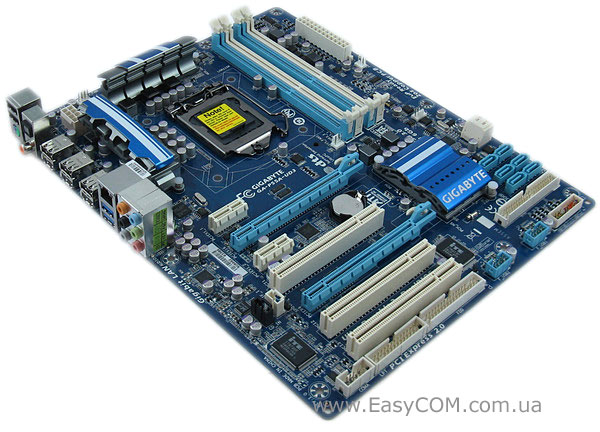

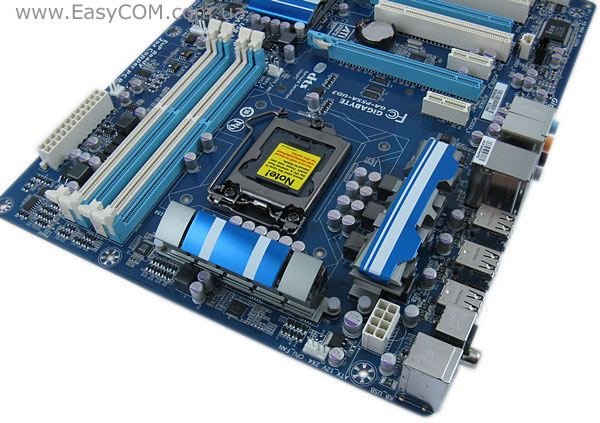

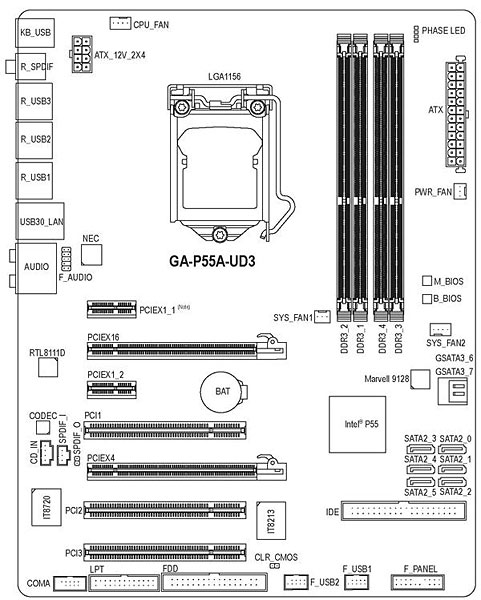

Компонування елементів на текстоліті цілком стандартне для даного типу материнських плат – в цьому плані GIGABYTE GA-P55A-UD3 не несе будь-яких нововведень. Давайте розглянемо вузли плати більш докладно.

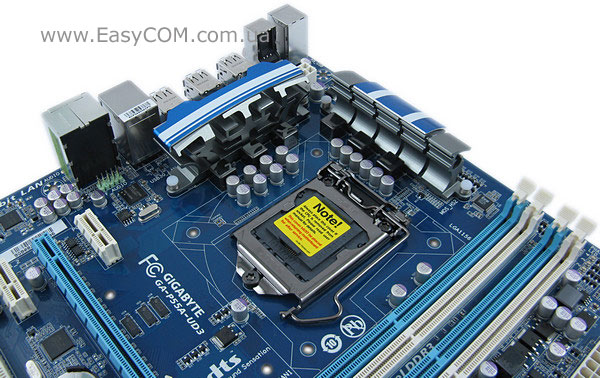

При першому огляді вузла живлення процесора можна нарахувати шість дроселів, що дозволяє сподіватися на шестифазний ШІМ-генератор.

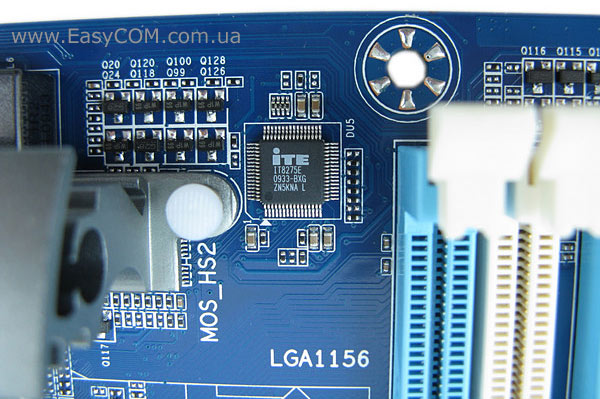

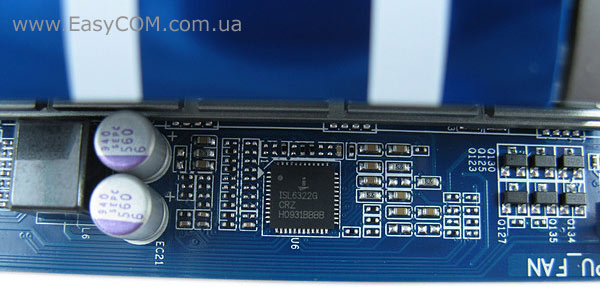

Однак не все так просто. Придивившись уважно, у районі вузла стабілізації живлення ми бачимо мікросхеми ISL6322G і iTE IT8275E. Перша є двофазним ШІМ-генератор, а ось інформацію про призначення другої нам так і не вдалося знайти. Тому, найімовірніше, схема живлення побудована по формулі 4+2 фази, де 4 керують живленням ядра процесора, а 2 вбудованого «північного» мосту.

Силові транзистори накриті досить розгалуженими алюмінієвими радіаторами. Теплові трубки в конструкції системи охолодження інженери не застосовували. Додаткове живлення процесора підключається за допомогою 8-контактного роз’єму, яке розташоване в лівому верхньому куті плати. Також зверніть увагу на маленькі транзистори за USB-портами – саме вони дозволяють збільшити навантаження на лінію живлення USB-портів втричі.

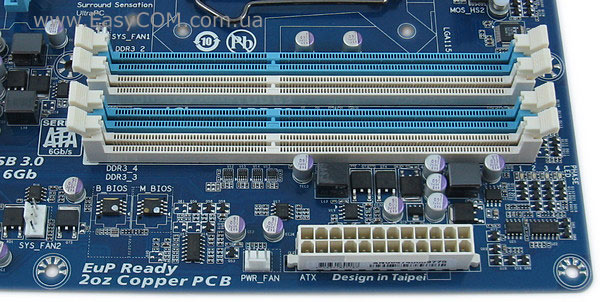

Підсистема пам'яті складається з чотирьох слотів DIMM для модулів стандарту DDR3. Гарантована виробником частота роботи розігнаних модулів становить 2200 МГц. Двоканальним режимом роботи і підтримкою профілів XMP вже нікого не здивуєш, однак і те і інше в даній моделі материнської плати присутнє. Праворуч від слотів оперативної пам'яті розташований основний роз’єм живлення.

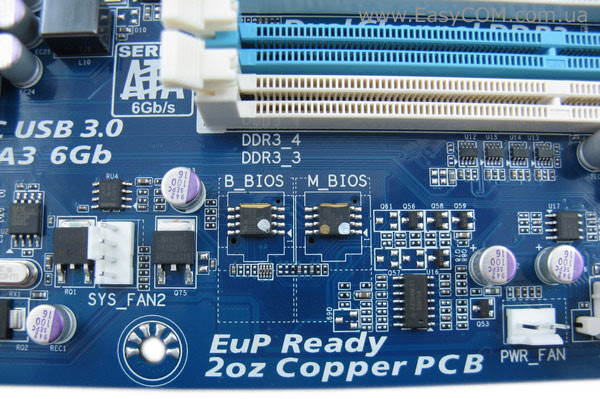

Поруч з ним розташовані дві мікросхеми для зберігання прошивань BIOS. Це добре нам відома технологія Dualbios.

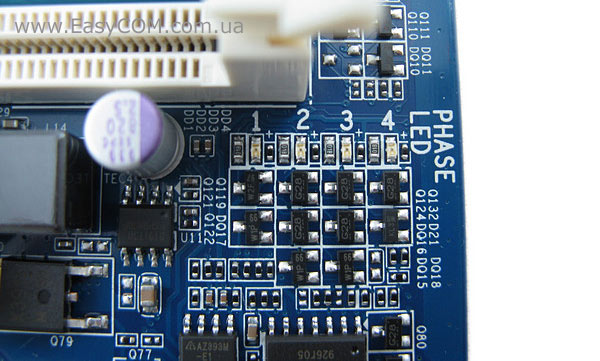

Також, праворуч від слотів оперативної пам'яті розташовані світлодіодні індикатори ступеня завантаження системи.

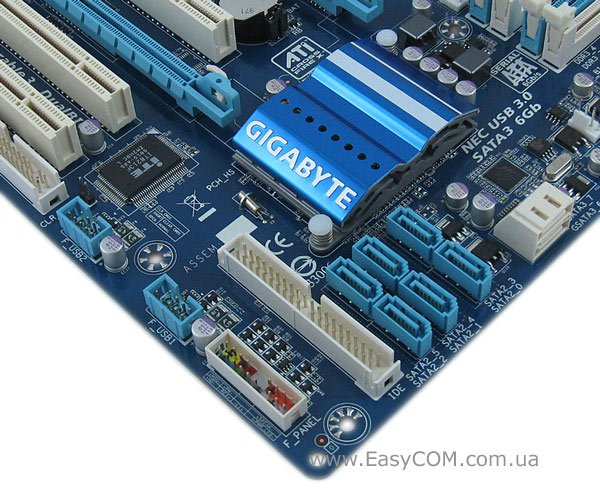

У правому нижньому куті плати традиційне місце для розміщення портів для підключення накопичувачів. Самим нижнім виявився роз’єм IDE. Таке його розташування складно назвати вдалим, тому що широкий PATA-шлейф буде створювати незручності для інших роз’ємів. Шість портів SATA 2.0, які розташовані трохи вище, розпаяні перпендикулярно площині плати та пофарбовані в синій колір. А ось два порти білого кольору, розгорнуті паралельно площині материнської плати, це саме і є третя «трійка» - вони підтримують новий інтерфейс SATA 3.0 з пропускною здатністю 6 Гб/с.

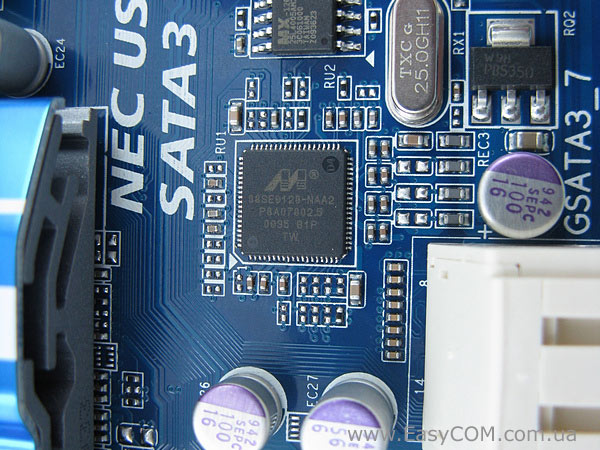

Організовані нові порти силами стороннього чіпа Marvell 9128, в перелік переваг якого входить можливість організовувати RAID-масиви рівнів 0 і 1. Однак дану перевагу навряд чи вдасться реалізувати на практиці, тому що чіп від Marvell взаємодіє з набором системної логіки по інтерфейсу PCI-e x1, пропускна здатність якого суттєво нижче теоретично необхідних 12 Гб/с.

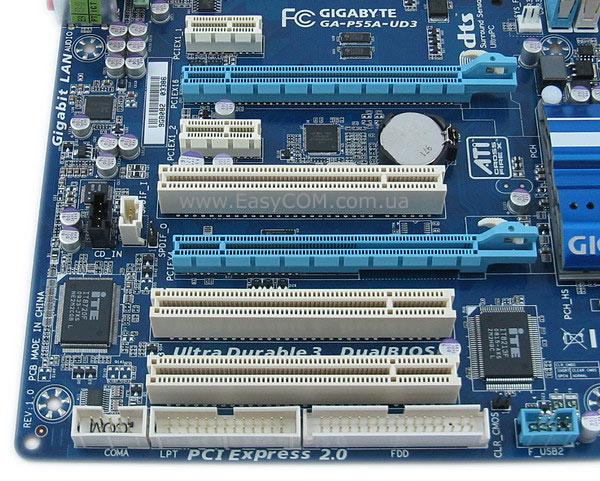

Конфігурація слотів розширення цілком вдала – у достатній кількості присутні і PCI і PCI-e x1. Материнська плата GIGABYTE GA-P55A-UD3 має у своєму розпорядженні два слоти PCI-e 2.0 x16, що дозволяє встановлювати дві відеокарти, однак користі від цього не багато, тому що підтримується тільки технологія AMD CrossFireX і тільки по формулі х16+х4.

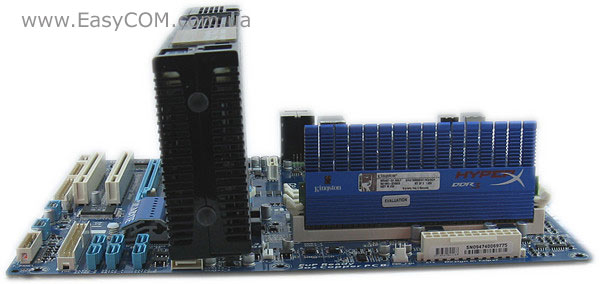

Встановлення габаритної відеокарти у верхній слот PCI-e 2.0 x16 не створює конфліктів із засувками слотів оперативної пам'яті, рівно як і з іншими елементами та роз’ємами материнської плати.

Нижче, під слотами розширення, розташовані роз’єм для виносу на задню панель застарілих роз’єм COM і LPT. На жаль, виносних модулів виробник у комплект поставки не включив, але сама наявність цих інтерфейсів не може не радувати.

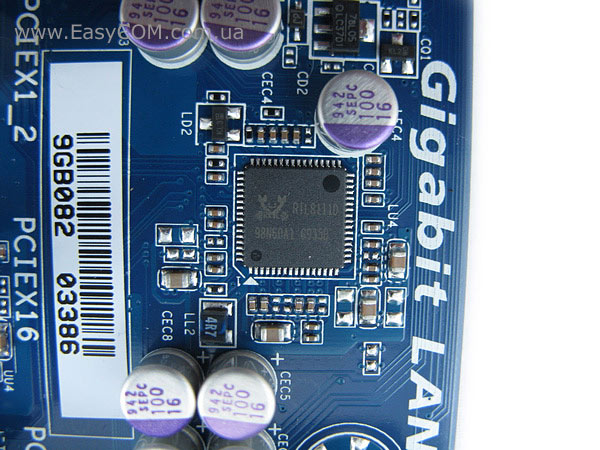

За мережеве підключення відповідає гігабітний контролер Realtek RTL8111D.

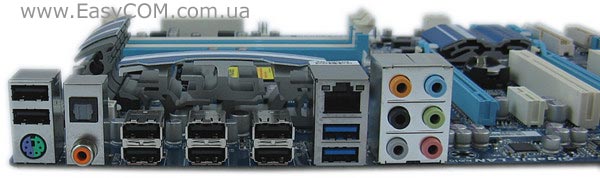

На задню панель материнської плати GIGABYTE GA-P55A-UD3 винесений досить скромний набір роз’ємів:

• 1 x комбінований PS/2 порт для клавіатури або мишки;
• 1 х оптичний S/PDIF вихід;
• 1 х коаксіальний S/PDIF вихід;
• 2 x USB 3.0/2.0 порту;
• 1 x LAN (RJ45) порт;
• 8 x USB 2.0/1.1 портів;
• 6 х аудіо роз’єм.

USB-роз’єми повністю домінують над всіма іншими – їх тут аж 10 штук. Вісім звичайних роз’ємів стандарту USB 2.0 і два сині роз’єми, що підтримують стандарт USB 3.0.

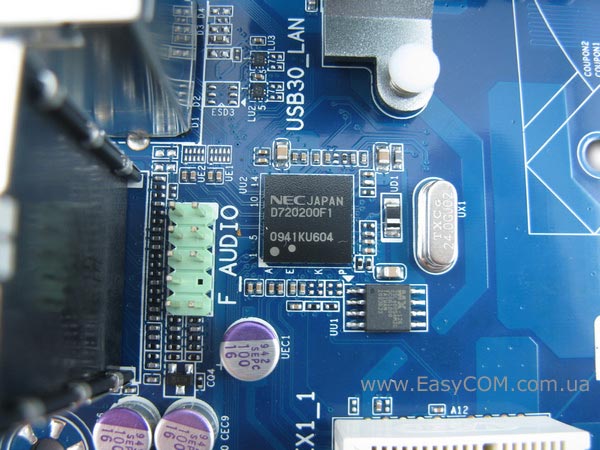

Підтримка USB 3.0 стала можлива завдяки чіпу NEC D720200F1. Теоретично, стандарт USB 3.0 дозволяє підвищити швидкість передачі даних до 5 Гб/с, що більш ніж в 10 разів вище в порівнянні з попередньою версією. Однак відносно даної реалізації, приріст може виявитися суттєво нижче очікуваного, тому що чіп від NEC, як і чіп від Marvell, взаємодіє з набором логіки по шині PCI-e x1. Як ми вже відзначали, силове навантаження на всі USB-порти збільшене втричі.

BIOS

Прийшов час розглянути базову систему введення-виводу на тестуємій сьогодні материнській платі.

Одразу ж переходимо до розгляду налаштувань для розгону, які зібрані в меню «MB Inteligent Tweaker (M.I.T.)». Компанія GIGABYTE трохи змінила вигляд даного меню, згрупувавши налаштування по категоріях. Це додало трохи зручності при роботі з ними. Ми ж звели їх у єдину таблицю.

Параметр	Назва меню	Діапазон	Крок
Процесорні технології	C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach, Virtualization
Множник шини QPI	QPI Clock Ratio	x32, x36
Процесорний множник	CPU Clock Ratio	9 - max.	1
Кількість активних ядер	CPU Cores Enabled	1 - max	1
Частота системної шини, МГц	BCLK Frequency	100 - 1200	1 МГц
Дільник для пам'яті	System Memory Multipllier (SPD)	6, 8, 10, 12
Частота шини PCI Express	PCI Express Frequency	90 - 150	1 МГц
Фірмова технологія динамічного розгону	C.I.A. 2	Cruise, Sports, Racing, Turbo, Full Thrust
Поліпшення продуктивності системи	Performance Enhance	Standart, Turbo, Extreme
Підтримка XMP	Extreme Memory Profile (X.M.P.)	Disable, Profile 1, Profile 2
Амплітуда сигналів процесора	CPU Clock Drive	700, 800, 900, 1000 мВ
Амплітуда сигналів шини PCI Express	PCI Express Clock Drive	700, 800, 900, 1000 мВ
Зрушення сигналів ЦП	CPU Clock Skew	0 – 750 пс	50 пс
Режим встановлення затримок пам'яті	DRAM Timing Selectable	Auto, Quick, Expert
Затримки ОЗП		CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, Round Trip, Different DIMMs, Different Ranks, On The Sanc Rank
Напруга на процесорі, В	CPU Vcore	0,5 - 1,9 В	0,00625 В
Напруга на шині QPI/Vtt, В	QPI/Vtt Voltage	1,05 - 1,9 В	0,02 В
Напруга на північному мосту	PCH Core	0,95 - 2,0 В	0,2 В
Напруга живлення ФАПЧ	CPU PLL	1,6 - 2,54 В	0,02 - 0,1 В
Напруга на модулях пам'яті, В	DRAM Voltage	1,3 - 2,6 В	0,02 – 0,1 В
	DRAM Termination	0,45 - 1,55	0,02 – 0,025 В
	Ch-A (B) Data VRef.	0,64 - 1,51 В	0,01 В
	Ch-A (B) Address VRef.	0,68 - 0,94 В	0,01 В
Калібрування живильної лінії	Load-Line Calibration	Enable, Disable

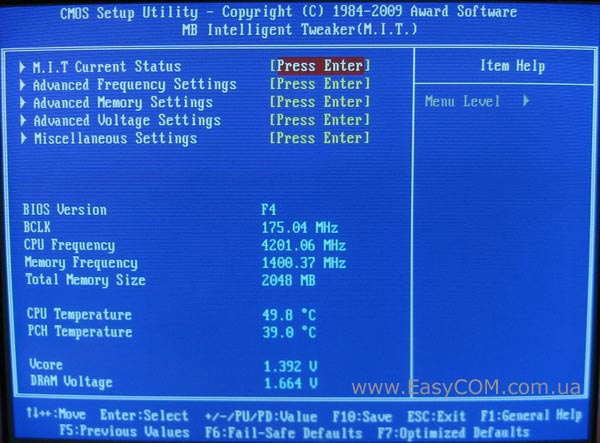

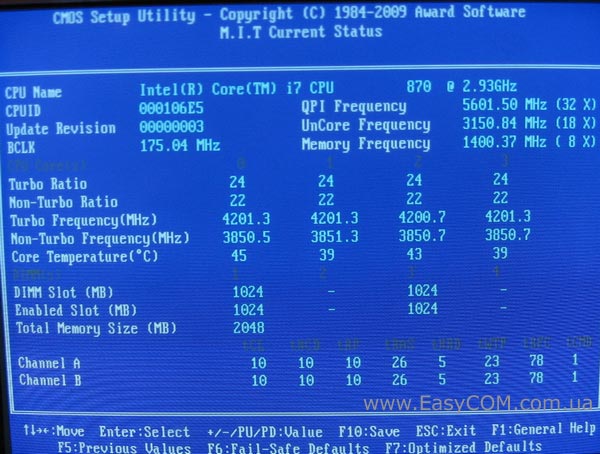

В результаті невеликої реорганізації в розділі «MB Inteligent Tweaker (M.I.T.)» з'явилося підменю «M.I.T. Current Status» у якому можна подивитися докладну інформацію про компоненти системи.

Контроль нагрівання компонентів, напруги і швидкості обертання вентиляторів як і раніше знаходяться в меню «PC Health Status». Тут же можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера, а також вибрати режим керування.

Можливості розгону

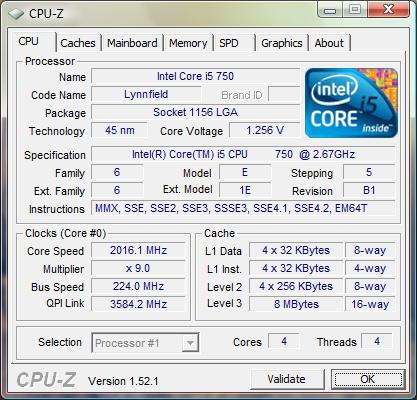

 Так, у плані розгінного потенціалу GIGABYTE GA-P55A-UD3 нас не підвела – частота системної шини склала 224 МГц (68%). Це на даний момент кращий з отриманих нами результатів розгону материнських плат на основі набору логіки Intel P55 Express. Однак не все так гладко. Коли ми тестували розігнану систему на стабільність за допомогою стрес-тестів чути було досить виразний тріск дроселів. Також, під час тривалого стрес-навантаження верхній радіатор на силових елементах ланцюга живлення процесора нагрівався до 55 ⁰С, а бічний до цілих 90 ⁰С! Тому, хоч ми і досягли дуже високого розгону системи, рекомендувати дану плату як професійно-оверклокерську ми не можемо, хоча температура радіатора на чіпсеті була 320С, що особливих побоювань не викликало.

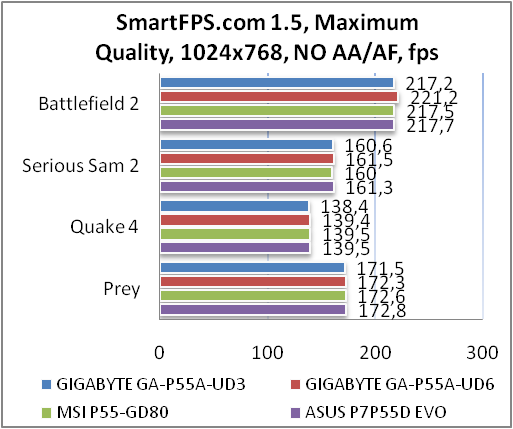

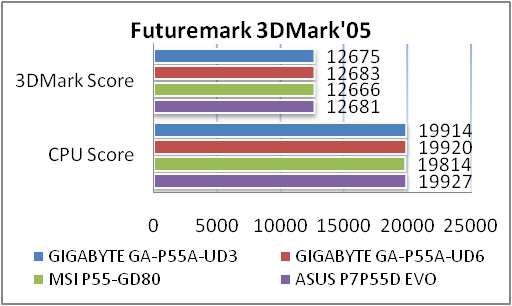

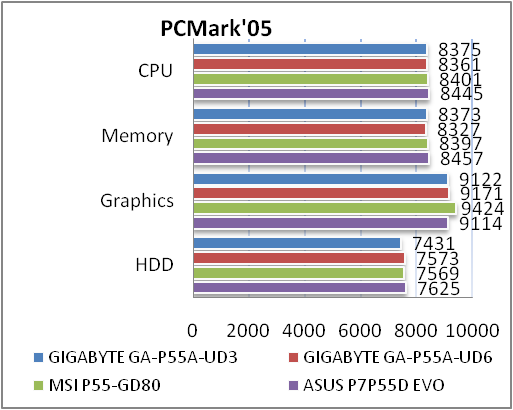

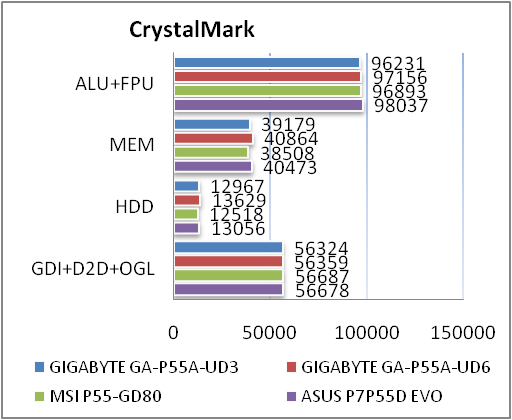

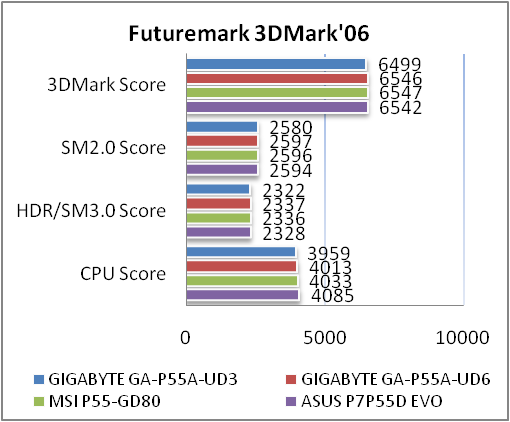

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор	Intel Core i5-750 (LGA1156, 2,66 ГГц, L2 1 МБ, L3 8 МБ)
Кулер	Scythe Kama Angle Rev. B
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Відеокарта	EVGA Geforce 8600 GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

Незважаючи на успішне проходження всіх тестів, в нас все-таки були претензії до поточної версії прошивання BIOS. При зміні дільника пам'яті і одночасно з ним таймінгів пам'яті система «лається» на невірний розгін, хоча при цьому частота процесора і напруга живлення можуть залишатися номінальними. Даний недолік не критичний і надає незручності тільки при розгоні системи – у номінальному режимі роботи проблем не виникало.

Тестування звукового тракту на основі кодека Realtek ALC888

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.57 -0.27	Добре
Рівень шуму, дБ (А)	-86.3	Добре
Динамічний діапазон, дБ (А)	86.3	Добре
Гармонійні викривлення, %	0.0061	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-67.2	Середньо
Інтермодуляційні викривлення + шум, %	0.020	Дуже добре
Взаємопроникнення каналів, дБ	-80.3	Дуже добре
Інтермодуляції на 10 кГц, %	0.043	Добре
Загальна оцінка		Дуже добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.36 -0.19	Добре
Рівень шуму, дБ (А)	-86.8	Добре
Динамічний діапазон, дБ (А)	86.8	Добре
Гармонійні викривлення, %	0.0049	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-79.3	Середньо
Інтермодуляційні викривлення + шум, %	0.014	Дуже добре
Взаємопроникнення каналів, дБ	-78.0	Дуже добре
Інтермодуляції на 10 кГц, %	0.013	Дуже добре
Загальна оцінка		Дуже добре

Незважаючи на начебто б гарні оцінки, за сучасними мірками звуковий кодек Realtek ALC888 вже не дотягає до необхідного рівня. Більш нові моделі від цього ж виробника звукових чіпів легко одержують оцінку «Відмінно».

Висновки

Сьогодні ми розглянули масову модель з нової лінійки материнських плат від компанії GIGABYTE під загальною назвою «333 Onboard Acceleration». Це була материнська плата GIGABYTE GA-P55A-UD3. Вона продемонструвала нам весь потенціал нововведень, який як виявилося досить великий, але його практичному застосуванню поки заважають деякі технічні нюанси у вигляді шини PCI-e x1, по якій і підключені додаткові чіпи. В іншому GIGABYTE GA-P55A-UD3 нічим особливим не виділяється на фоні інших материнських плат середнього рівня. Розгінний потенціал плати нас спочатку порадував, але високі температури радіаторів і тріск дроселів трохи засмутили, хоча, можливо, це був недолік тільки конкретно нашого тестового зразка.

Переваги:

• продуманий дизайн і стильний зовнішній вигляд;
• великий набір фірмових технологій;
• підтримка портів COM і LPT;
• приналежність до серії «333 Onboard Acceleration» (USB 3.0 і SATA 3.0).

Недоліки:

• підтримка CrossFireX тільки по формулі х16+х4;
• не найкращий інтегрований звуковий кодек;
• тріск дроселів і нагрівання радіаторів при сильному розгоні;
• відсутність підтримки IEEE1394a.

Автор: Петро Носик
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс ( м. Дніпропетровськ) за надану для тестування материнську плату.

Дякуємо компаніям Kingston, Noctua і Sea Sonic за надане для тестового стенда обладнання.
