Огляд материнської плати GIGABYTE GA-P41T-ES3G

Виробники материнських плат прагнуть іти в ногу з часом і стежити за ринком, щоб «вразити» свого споживача необхідним функціоналом і дозволити зібрати оптимальну конфігурацію. В цей час і в сегменті економ-конфігурації ПК оперативна пам'ять DDR2 поступилася по перспективності модулям DDR3, як по продуктивності, так і за вартістю, що значно важливіше. Саме це стало приводом для оновлення модельних рядів, і тепер навіть для самих недорогих систем почали пропонуватися плати з підтримкою саме DDR3. Сьогодні ми розглянемо саме таку оновлену бюджетну материнську плату GIGABYTE GA-P41T-ES3G, яку можна вважати розвитком GIGABYTE GA-G41MT-ES2L для задоволення потреб трохи більш вимогливих покупців.





Специфікація материнської плати GIGABYTE GA-P41T-ES3G:

Виробник

GIGABYTE

Модель

GA-P41T-ES3G

Чіпсет

Intel G41 і Intel ICH7

Процесорний роз’єм

Socket LGA 775

Підтримувані процесори

Intel Core 2 Extreme / Intel Core 2 Quad /Intel Core 2 Duo / Intel Pentium /Intel Celeron

Системна шина, FSB

1333/1066/800 МГц

Використовувана пам'ять

DDR3 1333(O.C.)/1066/800 МГц
Підтримка non-ECC модулів пам'яті
Двоканальна архітектура пам'яті

Підтримка пам'яті

2 x 1.5V DDR3 DIMM слота з підтримкою до 4 ГБ

Слоти розширення

1 x PCI Express x16, працює в режимі x16
3 x PCI
3 x PCI Express x1

Дискова підсистема

Південний міст ICH7 підтримує:
4 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN-контролер Realtek 8111D

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC888

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
1 x COM
1 х LPT
4 x USB 2.0/1.1
1 x RJ45 LAN
1 x SPDIF out (коаксіальний)
3 аудіо роз’єм для підключення звуку

Внутрішні порти I/O

1 x CD in
1 x FDD
1 x IDE
1 x SPDIF out
4 x USB 2.0/1.1
Роз’єм системної панелі
Роз’єм для підключення аудіопанель корпуса
2 роз’єм System Fan

BIOS

2 x 8Мбит ПЗП

Award BIOS

Pnp 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Підтримка технології DualBIOS

Фірмові технології

@BIOS
Download Center
Q-Flash
Smart Recovery
Q-Share
EasyTune
Xpress BIOS rescue
Xpress Install
Xpress Recovery 2

Комплектація

 Посібник користувача;

2 x SATA кабелю;

1 x UltraDMA 133/100/66 кабель;

планка задньої панелі;

DVD з драйверами;

Форм-фактор Розміри, мм

ATX

305 x 194

Сайт виробника

http://www.gigabyte.COM.tw/

Оновления BIOS і драйверів можно скачати зі сторінки підтримки.

Варто підкреслити той факт, що в офіційній специфікація виробника зазначено 2 внутрішніх порту USB 2.0/1.1, а насправді їх підтримується 4, хоча і у вигляді пари роз’ємів.





Материнська плата поставляється в картонній коробці з не помітним, але приємним дизайном. На лицьовій стороні зазначена модель материнської плати, виробник і основні характеристики, такі як системна шина, підтримка оперативної пам'яті і дрібним шрифтом зазначені версії Windows, які підтримуються. На лицьовій стороні виробник виділив велику площу для логотипа фірмової технології енергозбереження Easy Energy Saver.





На зворотній стороні коробки, виробник використовував той же дизайн, але в наповненні присутнє розшифрування призначення технології енергозбереження Easy Energy Saver і наведена таблиця порівняння продуктів з і без підтримки технології GIGABYTE DualBIOS. Всі описи наведені англійською мовою, так що для людей, які не володіють англійською мовою, зможе лише інтуїтивно зрозуміти про що іде мова.

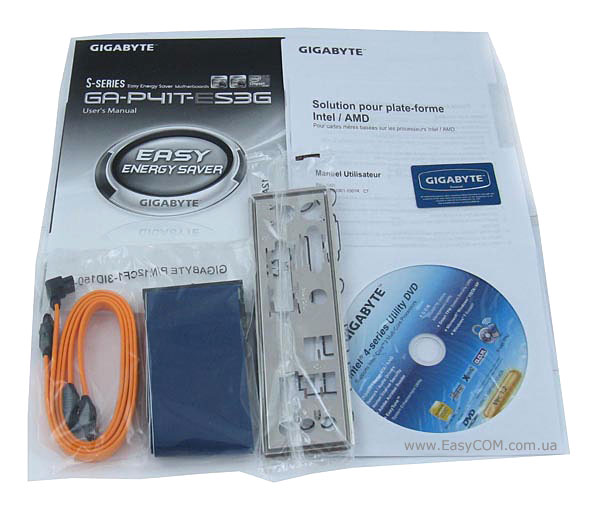

У комплекті з материнською платою GIGABYTE GA-P41T-ES3G знаходиться:

  • посібник користувача;
  • 2 x SATA-кабель;
  • 1 x кабель UltraDMA 133/100/66;
  • заглушка портів введення-виводу;
  • DVD з драйверами і утилітами.

І знову бюджетна материнська плата не була доукомплектована перехідниками живлення для SATA-пристроїв, що приведе покупця до деяких роздумів при покупці корпуса і/чи блоку живлення – бюджетний БЖ, у якому найчастіше є тільки один роз’єм живлення для SATA-пристроїв, а то і взагалі їх немає, що змусить докуповувати перехідники; або купувати для бюджетної материнської плати дорогий блок живлення, що суперечить основній ідеї економ варіанта.

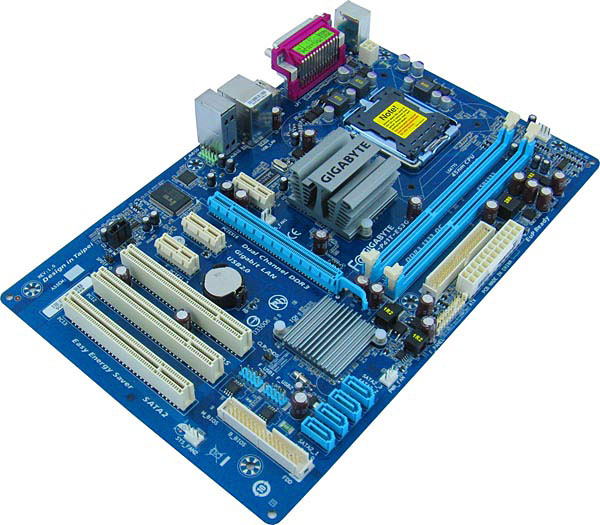

Після вивчення специфікації і комплектації материнської плати, можна перейти до її розгляду. Перші враження приводять до думки, що все в ній чудово, що все компактно. Всі роз’єми виділені двома основними кольорами, це білий і блакитний. Сама ж материнська плата виконана на текстоліті темно-синього кольору і належить до форм-фактору ATX. Але і в цій фарбово-привабливій материнській платі є свої маленькі недоліки. Перший з них - аудіо-роз’єм фронтальної панелі. Він розташований на великій відстані від передньої панелі системного блоку, що може призвести до деяких незручностей, тому що не у всіх системних блоках довжина проводів передньої панелі настільки велика, що вони зможуть дотягтися до роз’ємів з урахуванням ергономічної прокладки проводів. Другим недоліком є розташування IDE-роз’єм між роз’ємом живлення і слотами оперативної пам'яті, що призведе до негарного розташування шлейфа.

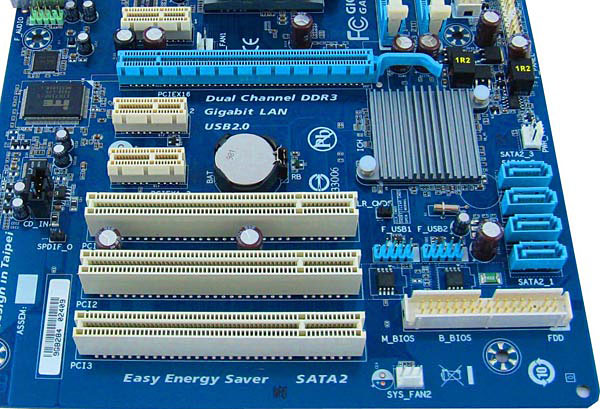

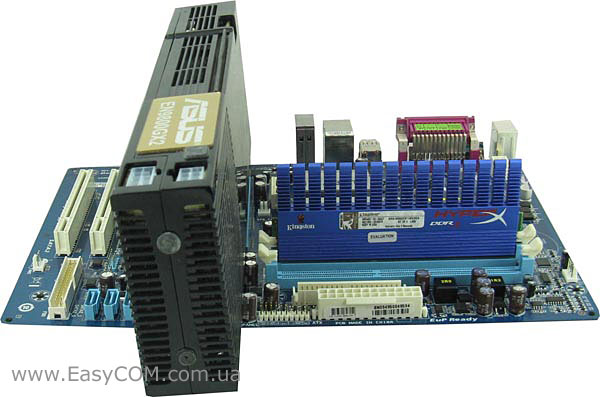

Варто врахувати, що, як для бюджетної материнської плати, на GIGABYTE GA-P41T-ES3G реалізовані досить великі можливості розширення. На ній присутні такі роз’єми: 3 x PCI; 3 x PCI Express x1 і 1 x PCI Express x16. У цій материнській платі є один, для когось істотний, а для когось і ні, недолік – відсутність вбудованої відеокарти, яка залишилася незадіяною частиною чіпсету. Встановлення відеокарти з двослотовою системою охолодження призведе до того, що один роз’єм PCI може бути перекритий самою відеокартою. І це не останній негативний момент - при встановленні такої відеокарти була перекрита засувка роз’єм PCI Express x16 і витягати прискорювач виявилося дуже незручно.





У дану материнську плату можна встановити дві планки пам'яті з максимальною частотою 1333 МГц і максимальним сумарним об'ємом до 4 ГБ, чого цілком достатньо для сучасного масового ПК, а тим більше для бюджетного. Самі ж засувки для оперативної пам'яті не перекриваються при встановленні габаритної відеокарти з двослотовою системою охолодження, і для того, щоб зробити заміну оперативної пам'яті, не буде потрібно звільняти простір навколо них. Материнська плата підтримує двоканальну архітектуру пам'яті.

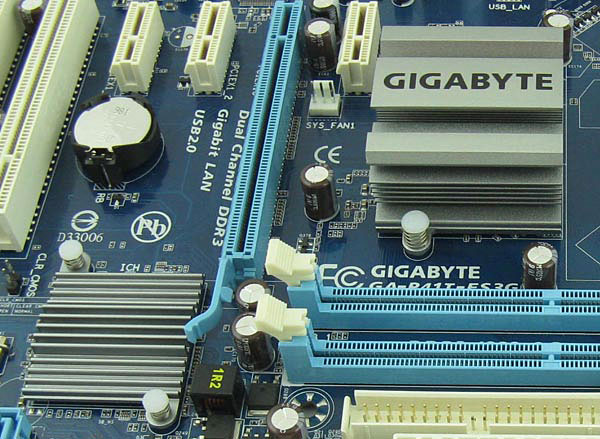

На платі застосовується пасивна система охолодження, що складається з двох радіаторів на північному і південному мостах. Радіатори кріпляться пружними пластмасовими кліпсами. При тестуванні материнської плати в корпусі з гарною системою вентиляції південний і північний мости нагрілися до температури 48ºС і 42ºС відповідно. Прагнемо звернути Вашу увагу на те, що наш системний блок був з гарною системою вентиляції, тобто якщо ви вирішите заощадити на корпусі і виберете модель без додаткових вентиляторів, то можливий перегрів мікросхем.

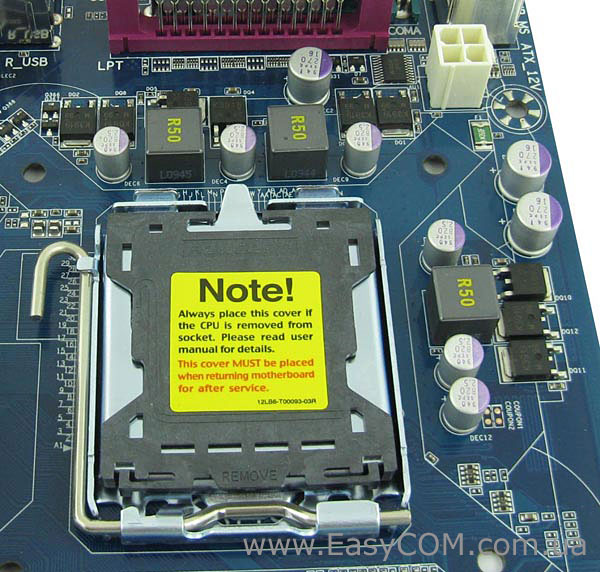

Живлення центрального процесора виконано за трифазною схемою, що обмежує розгін системи. Оскульки виробник цієї материнської плати не планував випустити оверклокерську модель, то таке живлення прийнятне для бюджетної серії.

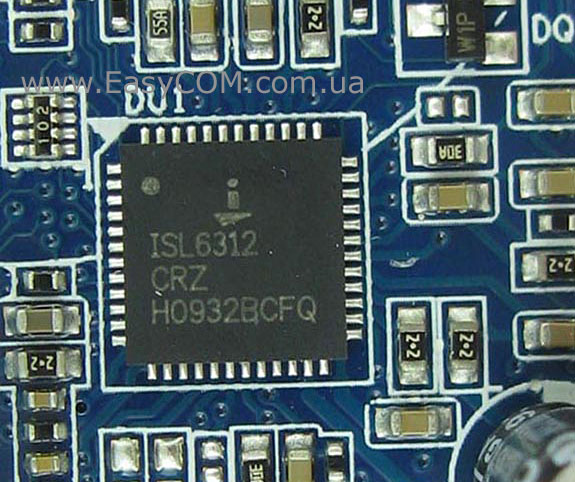

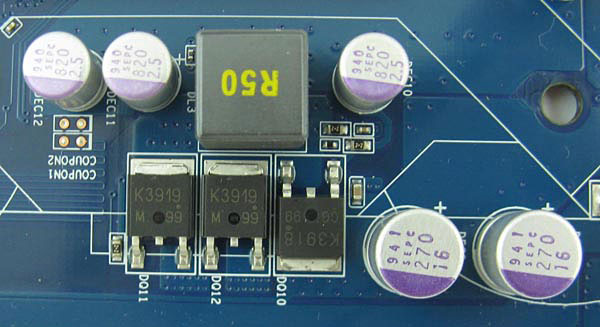

Відповідає за роботу стабілізатора ШІМ-контролер ISL 6312, який відповідає стандарту VR11 і має три вбудовані драйвери для керування транзисторами. Докладніше розглянемо і самі транзистори: в одній фазі застосовано три транзистори – один K3918 і два K3919 виробництва компанії NEC. Максимальний імпульсний струм, що протікає через транзистор, складає 192 А і 256 А відповідно. Так що стабілізатор живлення процесора не такий вже і слабкий - його цілком вистачить для живлення чотирьохядерного процесора.

Південний міст забезпечує функціонування дискової підсистеми материнської плати GIGABYTE GA-P41T-ES3G: вона складається з контролера IDE для підключення двох PATA-пристроїв UltraDMA 133/100/66 і чотирьох портів SATA 3 Гб/с. Материнська плата оснащено вісьма портами USB 2.0/1.1, чотири з яких виведені на задню панель, а 4 розведені на платі для підключення портів швидкого доступу на передній панелі і периферії.

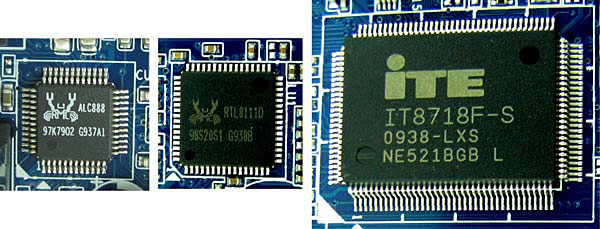

Підтримка COM-порту, порту LPT і інтерфейсу FDD виконана на стандартному для таких випадків мікроконтролері ITE IT8718F-S. Звукова підсистема реалізована на HD-кодеке 8-канального звуку Realtek ALC888. Мережні з'єднання обслуговує LAN-контролер Realtek 8111D, який забезпечує швидкість з'єднання до 1000 Mб/с.

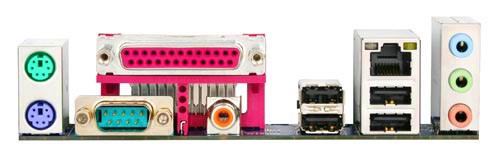

Задня панель материнської плати GIGABYTE GA-P41T-ES3G має наступні порти:

  • два PS/2 для клавіатури і миші;
  • 1 x LPT;
  • 1 x RJ45 LAN;
  • 1 x COM;
  • 1 x SPDIF-out (коаксіальний);
  • 3 x аудіо порту (Line-in/ Line-out/ MIC);
  • 4 x USB 2.0/1.1.

Для бюджетної материнської плати панель портів введення-виводу оптимальна, на ній представлені як сучасні роз’єми для підключення периферійного обладнання, так і вже застарілі COM і LPT, які іноді бувають дуже потрібні. Прагнемо відзначити ще і наявність роз’єму SPDIF-out для передачі цифрового звуку, через який можна вивести багатоканальний звук.
