Огляд материнської плати GIGABYTE GA-P35-S3

Після того, як у продажі з'явилися материнські плати на чіпсеті Intel P35 Express у звичайних користувачів, які остаточно і назавжди вирішили відповідати сучасним поглядам,  виникло питання, що найкраще вибрати  ASUS P5K або GIGABYTE GA-P35-S3. Обидві материнські плати відносно дешеві, на одній комбінації чіпів, вважаються молодшими в серіях провідних виробників і тому заочне суперництво між ними, безумовно, присутнє. ASUS - начебто добре і надійно, але недешево. На даний момент покупка ASUS P5K обійдеться вам на 30-35 у.о. дорожче, ніж GIGABYTE GA-P35-S3. Наочно бачимо за специфікацією перевагу P5K, присутній контролер FireWire, підтримка CrossFire та кращий набір фірмових технологій. Проте GIGABYTE теж не останній виробник материнських плат, що зарекомендував себе своєю надійністю і можливостями,  тому остаточний вибір доведеться зробити самостійно.

Специфікація материнської плати GIGABYTE GA-P35-S3:

Виробник

GIGABYTE GA-P35-S3

Модель

GA-P35-S3

Північний міст

Intel P35

Південний міст

Intel  ICH9

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel  Pentium  Extreme / Intel  Pentium D

Системна шина, МГц

1333 /1066 / 800  МГц

Пам'ять, яка використовується

DDR2 1066 /800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0Гб/с

Додатковий контролер GIGABYTE SATA2 підтримує:
1 x Ultra DMA 133 / 100/66/33
2 x Serial ATAI/II SATA RAID 0, 1 і JBOD

Звукова підсистема

Кодек 8-канального звуку Realtek ALC889A High Definition Audio
Підтримка S/PDIF In/Out

Підтримка LAN

Мережний контролер RTL 8111B (10/100/1000 Mbit)

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньові радіатори на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури й миші
1 x коаксіальний S/PDIF вихід
1 х оптичний S/PDIF вихід
4 x USB 2.0/1.1 порти
1 х COM порт
1 x LAN (RJ45)
8 канальний аудіо вихід

Внутрішні порти I/O

8 x USB
1 x Floppy disk
6 х SATA
1 x IDE
1x S/PDIF вихід роз’єм
1 x CD In
1 x S/PDIF In
Power LED header
Chassis Intrusion

BIOS

8 Mb Flash ROM, Award BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b, 1.0a

Можливості розгону

Зміна частоти FSB , частоти PCI-Express, частоти пам'яті, напруги на процесорі і пам'яті

Комплектація (важливе)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
1 х CD з драйверами

Форм-Фактор Розміри, мм

ATX  12"x 9.6"
305 x 210

Сайт виробника

http://www.gigabyte.com.tw/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.
Драйвера для материнської плати можна завантажити з офіційного сайту.

Материнська плата впакована в гарно оформлену картонну коробку, на якій зазначена підтримка пам'яті DDR2 1066, процесорів на 1333 МГц системній шині і процесорів з чотирьохядерною архітектурою.

На звороті упаковки зазначені позитивні якості застосовуваних компонентів у вузлі стабілізації напруги. Звідси ми довідаємося, що полімерні конденсатори встановлені на платі за терміном служіння перевершують конденсатори з рідким електролітом у шість разів, дроселі з феромагнітним сердечником мають на 25% менше втрат енергії ніж дроселі зі звичайним сталевим сердечником. А також з'ясовуємо, що встановлені MOSFET гріються на 16% менше звичайних.

 Рекламний проспект GIGABYTE присвячений твердотілим конденсаторам з коротким описом їх устрою і переліком кращих якостей, можна знайти на сторінці.

Материнська плата GIGABYTE GA-P35-S3 укомплектована по мінімуму, навіть гірше ASUS P5K.

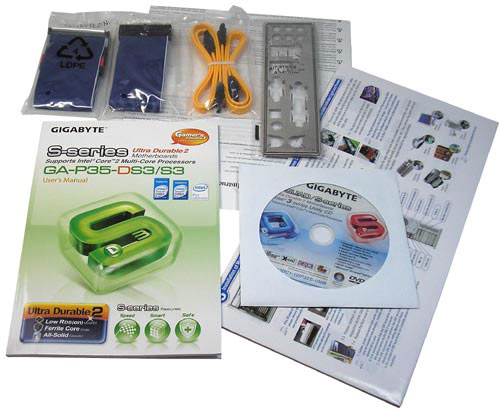

У комплект входить:

  • материнська плата;
  • CD-Диск із драйверами до Windows Vista;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • заглушка на задню панель корпусу;

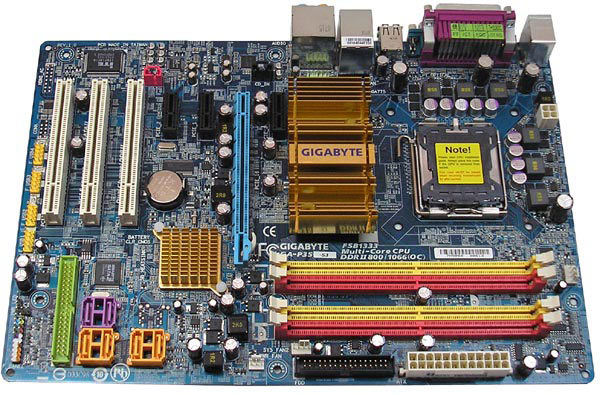

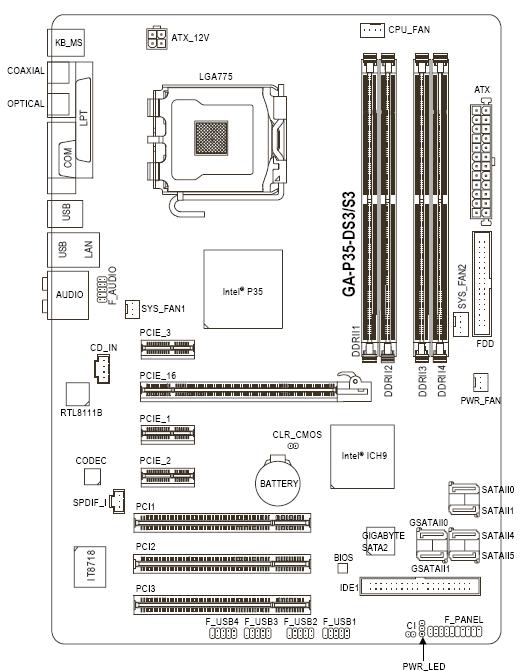

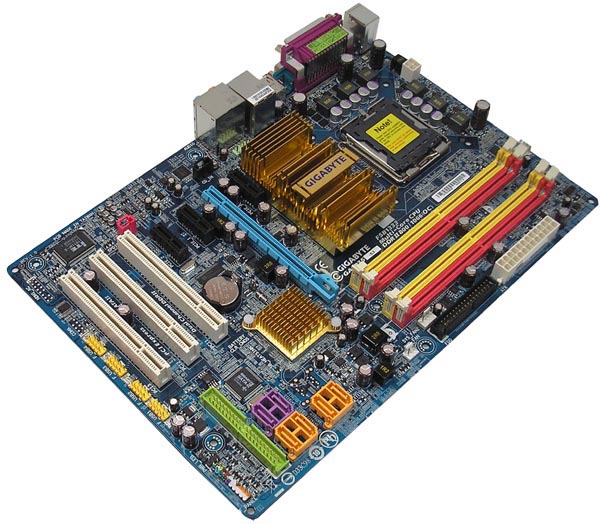

На північному мосту встановлений великий алюміньовий радіатор, на південному - радіатор теж алюміньовий, тільки набагато менших розмірів. Плата добре скомпонована – роз’єми живлення розташовані по краям плати, доступ до заскочок слотів оперативної пам'яті не перекривається відеокартою. Полімерні конденсатори, про які ми говорили вище, встановлені тільки у вузлі стабілізації напруги живлення процесора і обв'язці восьмиканального кодека звуку. Якщо порівнювати у цьому ракурсі плату з ASUS P5K, то на останній - абсолютно всі конденсатори полімерні.

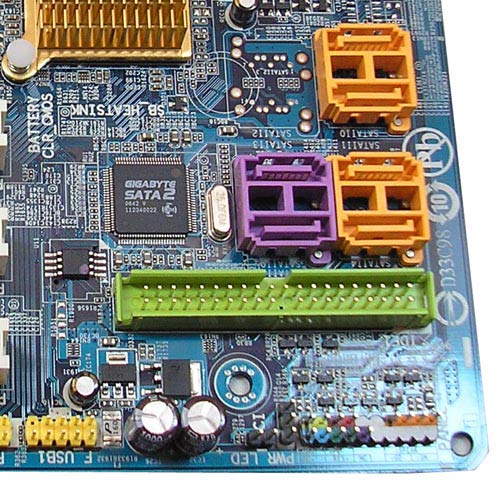

Південний міст Intel ICH9 підтримує чотири порти SATA II, без можливості формування RAID-Масивів. Ці чотири роз’єми SATA мають жовтогарячий колір і знаходяться у правому нижньому куті плати. Для підтримки IDE пристроїв і ще двох портів SATA, був встановлений додатковий контролер GIGABYTE SATA2 (він же JMicron JMB363). Контролер дозволяє формувати на своїх двох портах фіолетового кольору SATA RAID-Масиви 0,1 і JBOD.

Таким чином, дискові підсистеми материнських плат GIGABYTE GA-P35-S3 і ASUS P5K на вид ідентичні. Але є один маленький нюанс, що відрізняє ці плати. У платі  ASUS P5K однин з роз’ємів, підтримуваний додатковим контролером, винесений на задню панель, як порт External SATA. Це дуже зручно, якщо ви переносите інформацію на зовнішньому жорсткому диску, але не так практично при організації RAID-масивів.

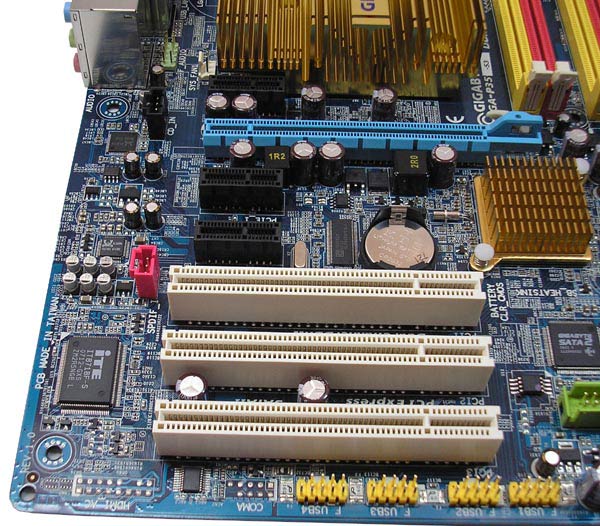

Материнська плата має три слота PCI, три PCI-E х1 і тільки один слот для відеокарти PCI-E х16. Крім цього, плата має один COM порт і дванадцять портів USB, з яких чотири виведені на задню панель.

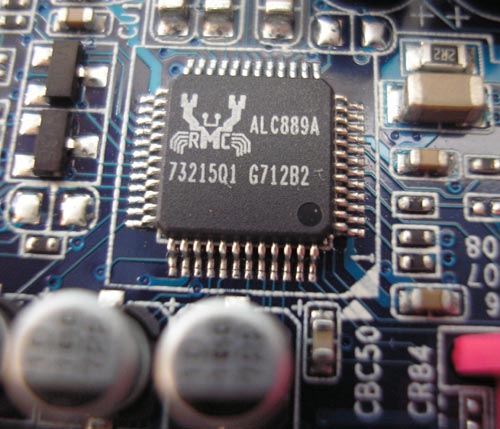

На платі встановлений HDA кодек восьмиканального звуку  Realtek ALC 889A з коаксіальним і оптичним виходом S/PDIF. Також на платі встановлений мережний  контролер  RTL 8111B підтримуючі режими 10/100/1000.

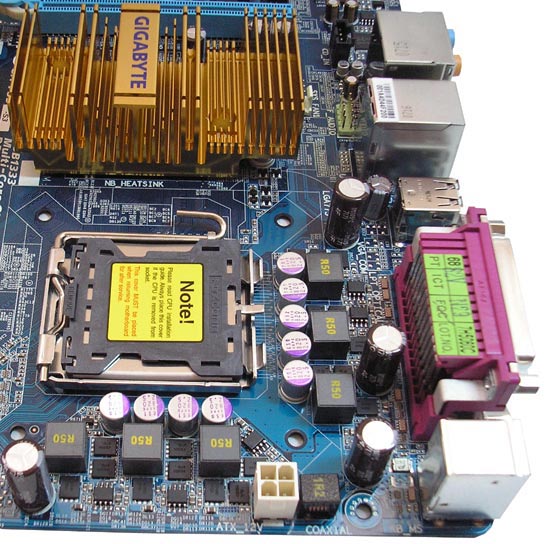

Досить несподівано було знайти на платі шестиканальний стабілізатор живлення процесора. Кожний канал включає два потужних польових транзистори NTMFS4835N (30В, 5мОм, 104А), один NTMFS4744N (30В, 14мОм, 53А). Збільшене число каналів і використання могутніших польових транзисторів з меншим опором  у відкритому стані, дозволило конструкторам не прибігати до встановлення додаткової системи охолодження.

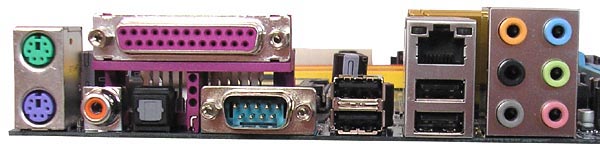

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  шість аудіопортів, які перемикаються, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, COM-Порт,  коаксіальний і оптичний S/PDIF.

До плати можна підключити чотири вентилятори один із яких 4-контактний процесорний, а три інші трьохконтактні. Роз’єм процесорного кулера трохи віддалено від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Два коннектора для корпусних вентиляторів знаходяться по середині плати із правого краю та ще один у верхній частині.

BIOS

У материнській платі GIGABYTE GA-P35-S3 використовується Award-Phoenix BIOS, з більшим вибором налагоджень.

Можливості розгону:
- Зміна множника процесора від 6х до мах.

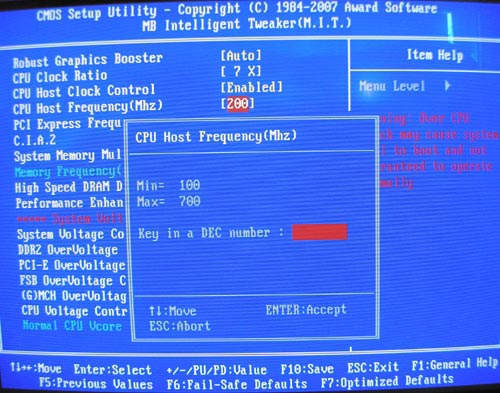

- Зміна тактової частоти FSB від 100 до 700 МГц із кроком 1 МГц (ручне введення).

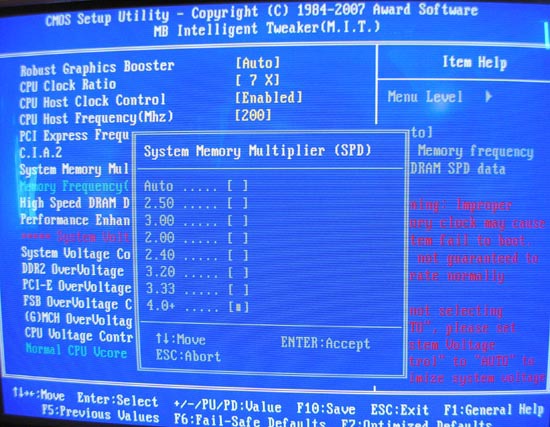

- Вибір робочої частоти пам'яті за допомогою дільників:2,5; 3,0; 2,0;2,4; 3,33; 4+.
- Зміна частоти шини PCI Express від 90 до 150 МГц із кроком 1 МГц.

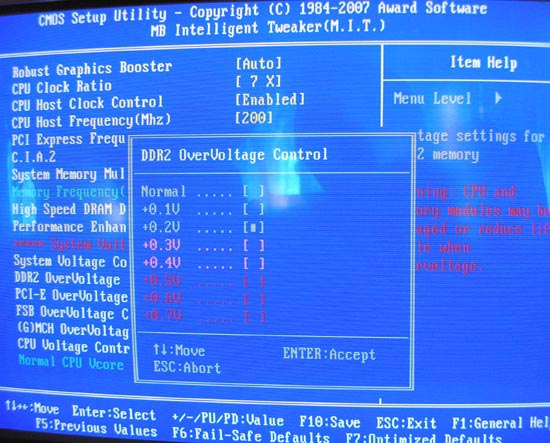

- Збільшення напруги живлення пам'яті DDR2 на 0, 1-0,7 В з кроком 0,1 В.
- Збільшення напруги PCI-E на 0,1; 0,2; 0,3 В.
- Збільшення напруги сигналів шини FSB на  0,1В; 0,2В; 0,3 В.
- Зміна напруги живлення ядра процесора від 0,5125 В до 2,0 В з  кроком  0,00625 В.

Крім цього, можна включити технологію C.I.A 2, яка залежно від обраного режиму підніме частоту процесора від 5% до 19%.

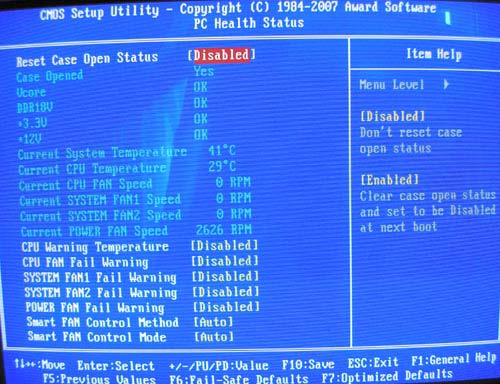

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і трьох інших вентиляторів у корпусі;
- станом живлення ядра процесора і оперативної пам'яті;
- станом основних ліній живлення 3.3В, 12В.

Можна активувати технологію Smart FAN Control, яка дозволяє залежно від температури процесора автоматично регулювати швидкість обертання процесорного кулера.

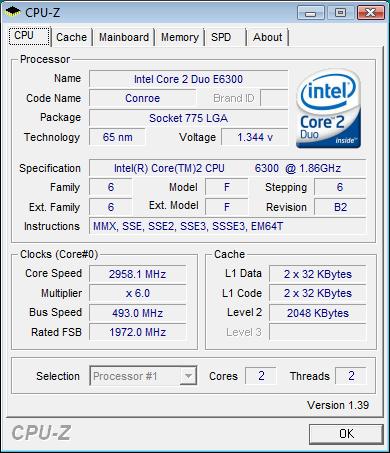

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 493 МГц, але ми впевнені, що і це далеко не межа. На жаль, у нашому розпорядженні була тільки пам'ять DDR 2-800, якби ми мали іншу, більш швидку, то, напевно, і результат був би ліпшим.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

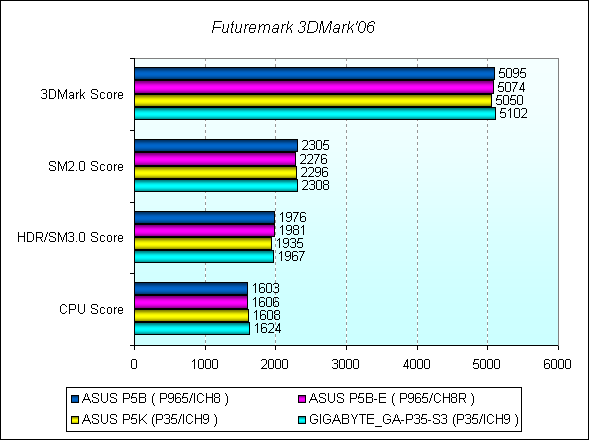

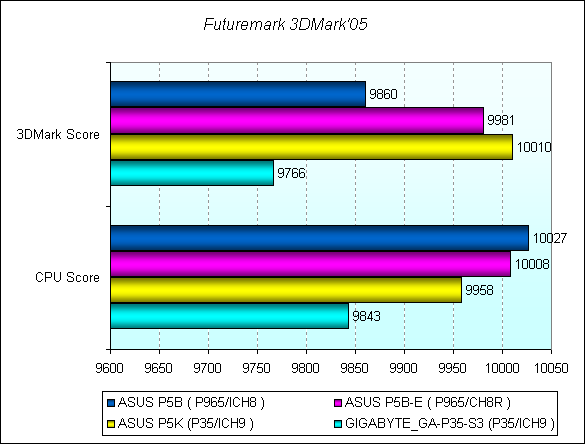

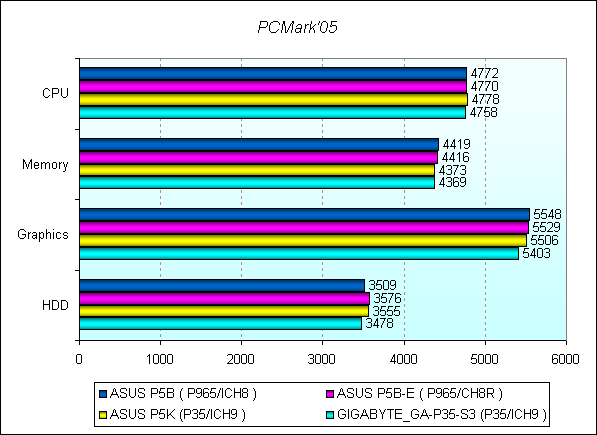

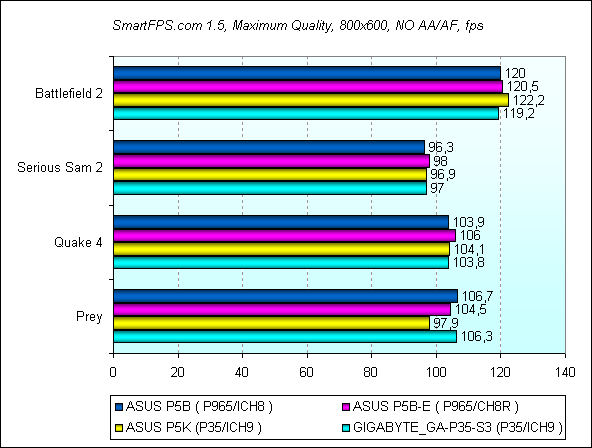

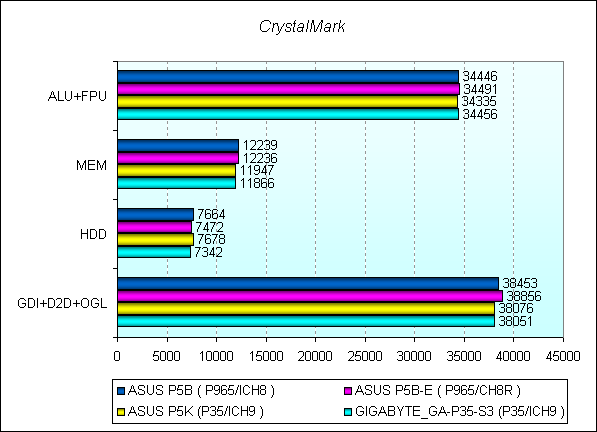

Материнська плата GIGABYTE GA-P35-S3 практично ні в чому не поступається представленим моделям ASUS. За результатами тесту 3DMark 05 плата GIGABYTE GA-P35-S3  виглядала гірше опонентів, але в 3DMark 06 вона знову підтяглася, навіть трохи випередивши інших суперників. Звернемо увагу на те, що суттєвих відмінностей між  результатами показників продуктивності плат на чіпсетах  Intel P35 і  Intel P965 практично немає, а лише невеликі розбіжності. Більшою мірою, обумовлені хибністю вимірів.

Висновки

Материнська плата GIGABYTE GA-P35-S3  на новому чіпсеті Intel P35 Express - це в першу чергу гарна платформа, гідна своєї вартості, а вже потім альтернатива для схожої по класу ASUS P5K. В ВIOS присутня достатня кількість налагоджень, необхідних для розгону. Порадувало присутність у налагодженнях понижувальних множників пам'яті, що дозволить проводити розгін на недорогих модулях DDR 2-667, у цьому ракурсі плата ASUS P5K виглядає гірше. Так, проводячи розгін системної шини на тих самих комплектуючих, материнська плата GIGABYTE GA-P35-S3 показала набагато кращий результат, багато в чому тільки за рахунок цього фактора. На платі застосували 6-фазну схему живлення з використанням особливих транзисторів з малим опором у відкритому стані. Але навіть цього факту точно не буде достатньо для охолодження напівпровідникових елементів у режимі сильного розгону системи. Втім, і система охолодження чіпів виглядає не погано, проте вона безперечно не призначена для використання в умовах сильного  розгону, по цьому оверлокерам варто придивитися до старших моделей цієї серії. А для звичайних «геймерів» можливостей плати буде цілком достатньо.

Позитивні якості:

  • висока продуктивність;
  • протестована здатність роботи при частоті FSB 493 МГц;
  • прийнятна вартість ;
  • підтримка процесорів Intel Penryn виконаних по 45 нм технології;
  • 6-фазна схема живлення;
  • велика кількість налагоджень BIOS, необхідних для розгону;
  • 8-канальний звук High Difinition Audio.

Недоліки:

  • відсутність контролера FireWire;
  • відсутність підтримки RAID-Масивів 5 і 10.
