Огляд материнської плати GIGABYTE GA-P35-DQ6

24-08-2007

Материнська плата GIGABYTE GA-P35-DQ6 являється старшою моделлю лінійки материнських плат на чіпсеті Intel P35 Express , яка підтримує пам'ять DDR2. Цей продукт більшою мірою призначений для просунутих користувачів і любителів екстремального розгону систем. Також компанія GIGABYTE випускає материнську плату GIGABYTE GA-P35T-DQ6, яка підтримує пам'ять DDR 3, а в іншому дуже схожа з моделлю, що сьогодні тестуємо.  На нашому сайті ми вже розглядали топову материнську плату MSI P35 Platinum, так що всім любителям встановлювати рекорди, буде з чим порівняти GIGABYTE GA-P35-DQ6.

Специфікація материнської плати GIGABYTE GA-P35-DQ6:

Виробник

GIGABYTE GA-P35-DQ6

  Модель

GA-P35-DQ6

Північний міст

Intel P35 Express

Південний міст

Intel  ICH9R

Процесорні роз’єми

LGA775

Підтримувані процесори

Intel Pentium 4, Pentium D, Pentium Processor Extreme Edition, Core 2 Duo, Core 2 Extreme. Core 2 Quad, Celeron D

Системна шина, МГц

1333 /1066 / 800  МГц

Пам'ять, яка використовується

DDR2 1066 /800 / 667  МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

2 x PCI-E x16  (x16, x4)
3 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

Південний міст ICH9R підтримує:
6 x Serial ATA 3.0 Гб/с  SATA RAID 0, 1, 5 і 10

Додатковий контролер GIGABYTE SATA2 підтримує:
1 x Ultra DMA 133/100/66/33
2 x Serial ATA 3.0Гб/с SATA RAID 0, 1 і JBOD

Звукова підсистема

Кодек 8-канальнго звуку Realtek ALC889A
High Definition Audio
Підтримка S/PDIF In/Out

Підтримка LAN

Мережний контролер RTL 8111B (10/100/1000 Mbit)

IEEE 1394

T. I. TSB43AB23
3 порти IEEE 1394

Живлення

24-контактний ATX
8-контактний ATX12V 2X
4-4- контактний  PCIE 12V

Охолодження

Мідні радіатори на мостах і MOSFET модулях об'єднані тепловими трубками

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори
1 х вентилятор живлення
1 х вентилятор на північному мосту

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
1 x коаксіальний S/PDIF вихід
1 х оптичний S/PDIF вихід
4 x USB 2.0/1.1 порти
1 х IEEE 1394a
1 х COM порт
1 x LAN (RJ45)
6 x аудіо портів (для 8 канального звуку)

Внутрішні порти I/O

8 x USB
1 x FDD
8 х SATA
1 x IDE
2 х IEEE 1394a
1x S/PDIF вихід роз’єм
1 x CD вхід
1 x S/PDIF вхід
1 х роз’ми передньої панелі
1 х аудіо роз’єм передньої панелі
1 х TPM
Power LED header
Chassis Intrusion

BIOS

2 х 8 Mb Flash ROM, Award BIOS, підтримка Dual BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Можливості розгону

Зміна частоти: FSB , пам'яті, PCI-Express.
Зміна напруги на: процесорі, пам'яті, PCIe, FSB, (G)MCH.

Фірмові технології

@BIOS, Download Center, Q-Flash, Easy Tune, Xpress Install, Xpress Recovery 2, Virtual Dual BIOS

Комплектація (важливе)

4 x SATA шлейф
1 x UltraDMA 133/100/66 шлейф
1 x FDD шлейф
2 х планки eSATA (з двома портами і роз’ємами живлення)
2 х зовнішніх перехідника живлення на eSATA
2 x кабелі даних c eSATA на SATA
2 x планки USB (із двома портами)
1 х заглушка на задню панель корпусу
Інструкції
1 х CD з драйверами

Форм-Фактор Розміри, мм

ATX
305 x 244

Сайт виробника

http://www.gigabyte.com.tw/

Свіжа версія BIOS може бути завантажена з офіційної сторінки.
Драйвера для материнської плати можна завантажити з офіційного сайту.

GIGABYTE GA-P35-DQ6

Материнська плата GIGABYTE GA-P35-DQ6 впакована в велику та гарну картонну коробку з ручкою для перенесення, на якій позначена  підтримка пам'яті DDR 2-1066 і 1333 МГц системної шини,  оптимізація для процесорів з чотирьохядерною архітектурою. Крім всього цього, позначено, що встановлений на платі звуковий кодек  забезпечує високоякісне відтворення звуку у форматі Full Rate Lossless Audio і підтримує Blu-ray і HD DVD.

GIGABYTE GA-P35-DQ6

Передня частина упаковки розгортається і під нею знаходимо рекламну інформацію про кращі властивості елементів з яких зібраний вузол стабілізації живлення, опис системи охолодження «Crazy cool» і позначку про кодек 8-канальний звук Realtek ALC889A. Схожий опис бажаючі можуть знайти на офіційній сторінці.

GIGABYTE GA-P35-DQ6

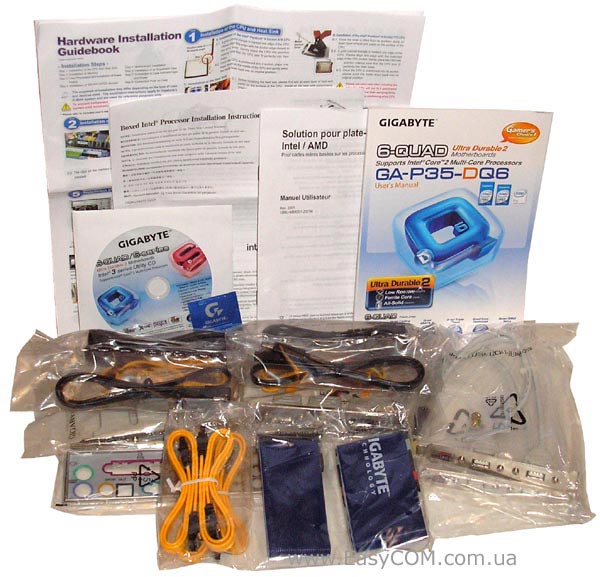

Материнська плата GIGABYTE GA-P35-DQ6, як мусить бути у плати такого класу, має дуже завидну комплектацію. До неї входить:

  • материнська плата;
  • CD-Диск з драйверами до Windows Vista;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • чотири шлейфи Serial ATA;
  • дві планки USB c двома портами;
  • дві планки eSATA (з двома портами і роз’ємами живлення);
  • два зовнішніх перехідника живлення до eSATA;
  • два кабелі даних з eSATA на SATA;
  • заглушка на задню панель корпусу.

GIGABYTE GA-P35-DQ6

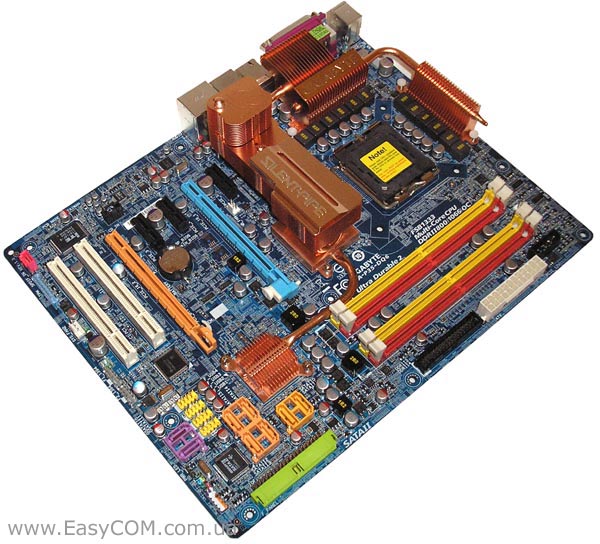

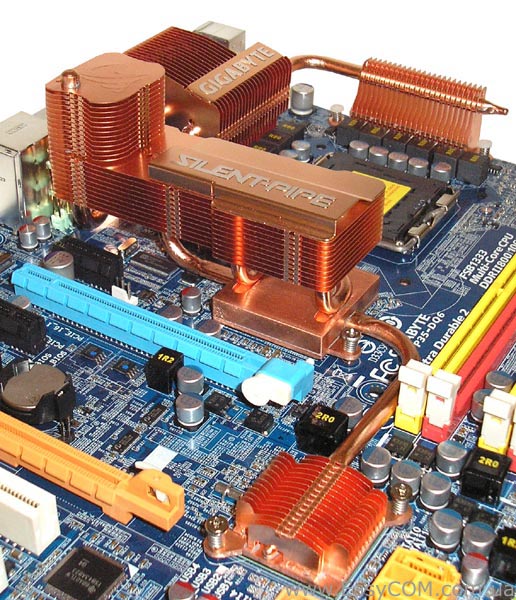

З першого ж погляду на материнську плату відволікаєшся від всіх деталей і просто розглядаєш систему охолодження названу «Silent Pipe». Розміри і форма цього величезного радіатора з тепловими трубками дивують.

GIGABYTE GA-P35-DQ6

Абсолютно весь радіатор зроблений з міді. На північному мосту встановлена сама велика радіаторна конструкція. Всі силові напівпровідникові елементи вузла стабілізації живлення і південний міст накриті радіаторами та об'єднані тепловими трубками.

GIGABYTE GA-P35-DQ6

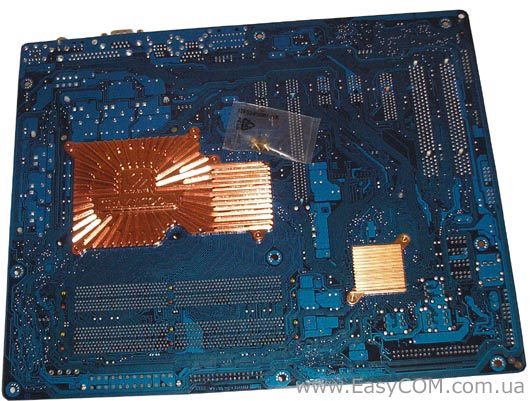

Для додаткового відводу тепла від процесора і чіпів зі зворотного боку материнської плати прикріплені мідні пластинчасті радіатори. Через те, що радіатор під процесорним роз’ємом може перешкодити встановленню деяких кулерів, то при необхідності його можна буде зняти, після чого радіатор північного чіпа потрібно закріпити гвинтами, які маємо у комплекті.

GIGABYTE GA-P35-DQ6

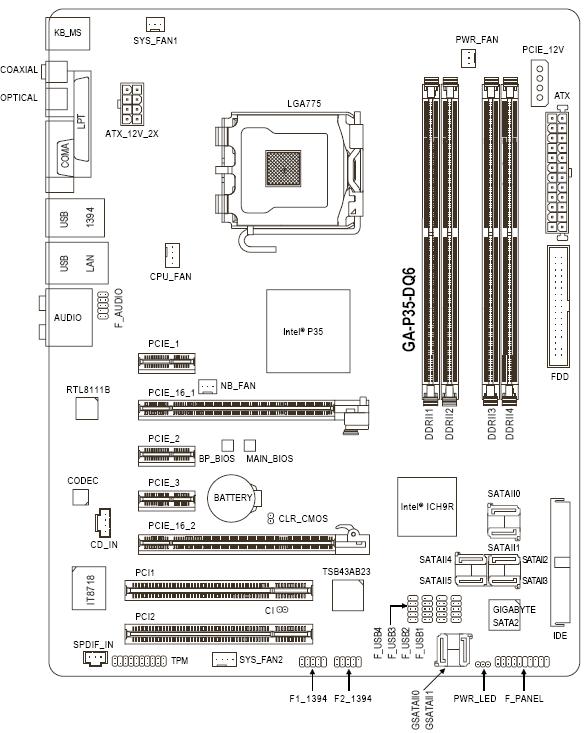

На материнській платі GIGABYTE GA-P35-DQ6 застосовуються лише полімерні конденсатори та дроселі з феромагнітними сердечниками. У компонуванні плати присутні декілька істотних недоліків, так слоти оперативної пам'яті розташовані занадто низько до встановленого у верхній слот PCIe x16 відеокарті, і тому доступ до їх заскочок буде перериватися. Крім цього, у верхній слот PCIe x1 стане не всяка плата, тому що він розташований дуже близько до радіатора охолодження північного мосту. Проте, всі три роз’єма живлення (ATX, ATX12V 2X, PCIE 12V) розміщені досить вдало по краю материнської плати.

GIGABYTE GA-P35-DQ6

Структурна схема материнської плати GIGABYTE GA-P35-DQ6.

GIGABYTE GA-P35-DQ6

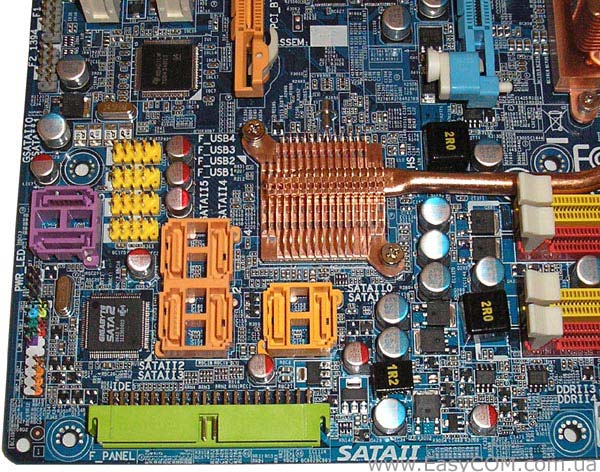

Південний міст Intel ICH9R підтримує роботу шести портів SATA II, з можливістю створювати масиви SATA RAID 0, 1, 5 і 10. Ці шість роз’ємів SATA мають жовтий колір і знаходяться у правому нижньому куті плати. Для підтримки IDE пристроїв і ще двох портів SATA  установлено додатковий контролер GIGABYTE SATA2 (або просто JMicron JMB363). Контролер дозволяє формувати на своїх двох портах фіолетового кольору SATA RAID-Масиви 0,1 і JBOD.

Чіп Intel ICH9R підтримує 12 портів USB, з яких чотири виведені на панель введення/виводу, і один COM порт. Фронт-панель зроблена різнобарвною для зручного підключення.

GIGABYTE GA-P35-DQ6

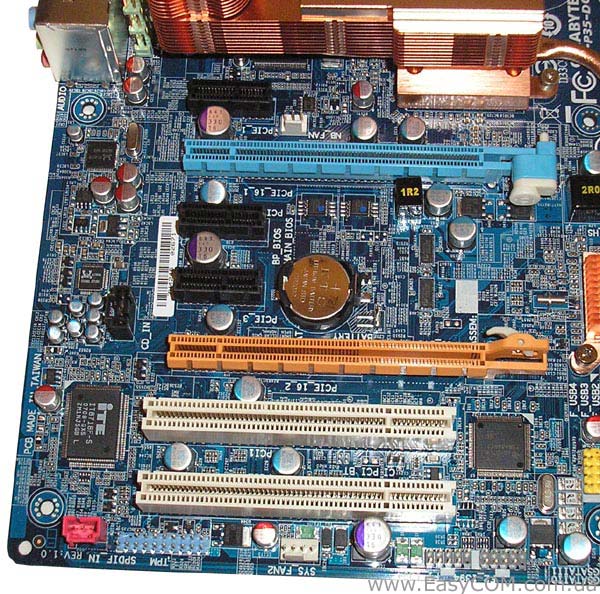

Материнська плата GIGABYTE GA-P35-DQ6 має два слота PCI, три  PCIE х1 і два PCIe х16 (х16 і х4). Чіпсет Intel P35 Express може забезпечити роботу з двома відеоприскорювачами AMD/ATI у режимі Crossfire.

На материнській платі встановлений HDA кодек восьмиканального звуку  Realtek ALC 889A,  цифро-аналоговий перетворювач якого має співвідношення сигнал/шум 106 дБ. Також на платі встановлений мережний  контролер  RTL 8111B, яки підтримує режими 10/100/1000 і контролер TSB43AB23 для передачі даних по інтерфейсу FireWire, який має два внутрішніх і один зовнішній порти IEEE 1394a.

GIGABYTE GA-P35-DQ6

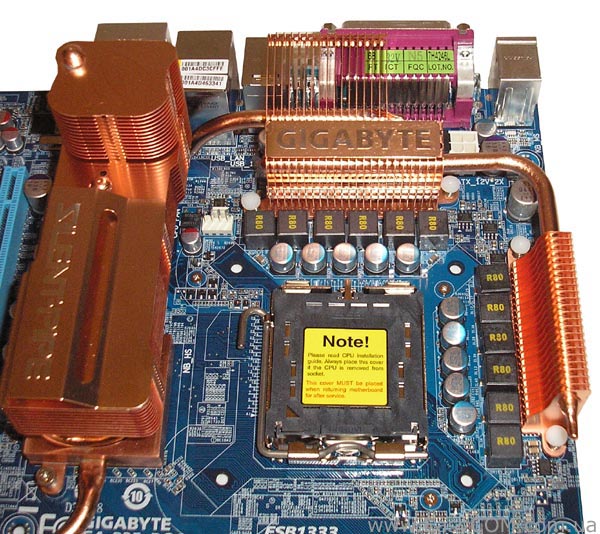

12- канальний (!) вузол стабілізації живлення процесора зібраний на польових транзисторах з малим опором у відкритому стані ключа, тому вони менше гріються під час роботи.

GIGABYTE GA-P35-DQ6

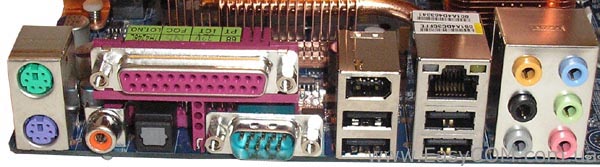

На панель роз’ємів введення/виводу виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  шість аудіо портів, які перемикаються, чотири роз’єма USB, роз’єм RJ45 для мережних з'єднань, COM порт,  коаксіальний і оптичний S/PDIF, порт IEEE 1394a. Роз’єм F_Audio, підключення аудіо раз’ємів передньої панелі корпусу, підтримує передачу звуку  у форматі HDA і AC'97.

GIGABYTE GA-P35-DQ6

До плати можна підключити п'ять вентиляторів, два з яких 4-контактні процесорний та корпусний, а три інші трьохконтактні. Роз’єм процесорного кулера знаходиться біля LGA775. Спеціально для вентилятора, який буде прохолоджувати північний міст, передбачений роз’єм, який знаходиться біля чіпа. Також маємо ще два роз’єми для корпусних вентиляторів, які вдало розміщені у верхній і нижній частинах, і один роз’єм під вентилятор охолодження блока живлення.

BIOS

Материнська плата GIGABYTE GA-P35-DQ6 має подвійний BIOS (основний і резервний) заснований на коді  Award, з величезним вибором налагоджень.

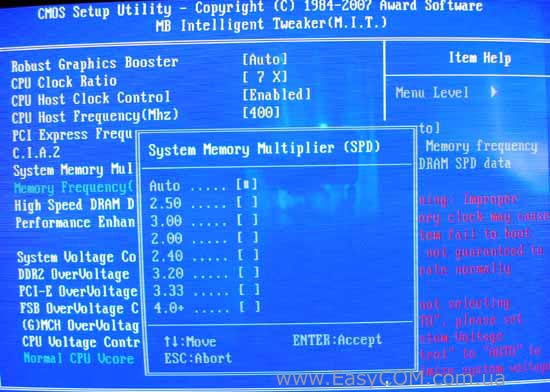

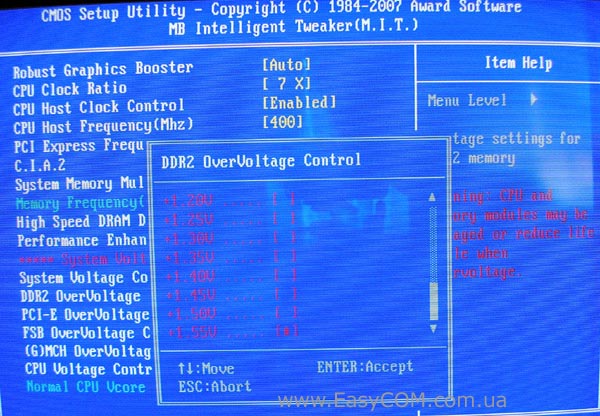

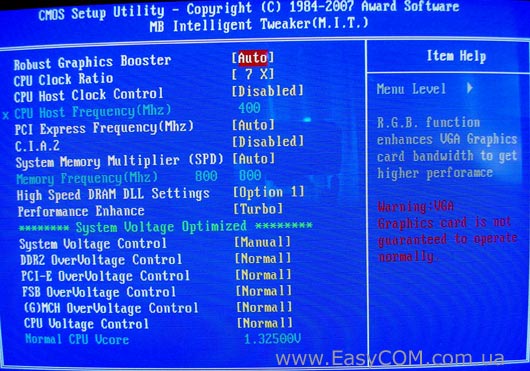

Всі настроювання розгону зібрані в розділі  MB Intelligent Tweaker (M.I.T.). Спочатку налагодження таймінгів модулів пам'яті не доступні, і щоб активувати доступ до них потрібно нажати «Ctrl+F1» у головному меню.

розділ MB Intelligent Tweaker

Можливості розгону:
- Зміна множника процесора від 6х до мах.

Зміна тактової частоти FSB

- Зміна тактової частоти FSB від 100 до 700 МГц із кроком 1 МГц (ручне введення);

Вибір робочої частоти пам'яті

- Вибір робочої частоти пам'яті за допомогою дільників:2,5; 3,0; 2,0;2,4; 3,2; 3,33; 4+.
- Зміна частоти шини PCI Express від 90 до 150 МГц з кроком 1 МГц.

Збільшення напруги живлення пам'яті

- Збільшення напруги живлення пам'яті DDR2 від 0,05В до 1,55В з кроком 0,05.
- Збільшення напруги PCI-E від 0,05В до 0,35В з кроком 0,05.
- Збільшення напруги сигналів шини FSB від 0,05В до 0,35В з кроком 0,05.
- Збільшення напруги живлення північного мосту (MCH) від 0,025В до 0,375В з кроком 0,025.
- Зміна напруги живлення ядра процесора від 0,5В до 2,35 В з кроком  0,05 В.

Крім цього, можна включити технологію динамічного розгону C.I.A 2, яка залежно від обраного налагодження підніме частоту процесора від 5% до 19% під час виконання складних обчислень, а по закінченню знову поверне номінальні частоти процесора.

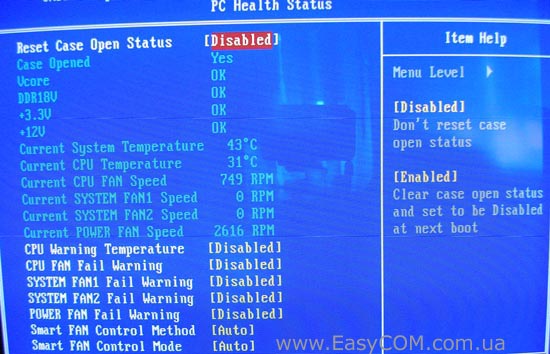

Моніторинг BIOS

У вікні PC Helth Status можна стежити за:
- температурою материнської плати та процесора;
- швидкістю обертання процесорного кулера, і трьох інших вентиляторів у корпусі;
- станом живлення ядра процесора і оперативної пам'яті;
- станом основних ліній живлення 3.3В, 12В.

У цьому розділі можна активувати технологію Smart FAN Control, яка дозволяє залежно від температури процесора автоматично регулювати швидкість обертання процесорного кулера.

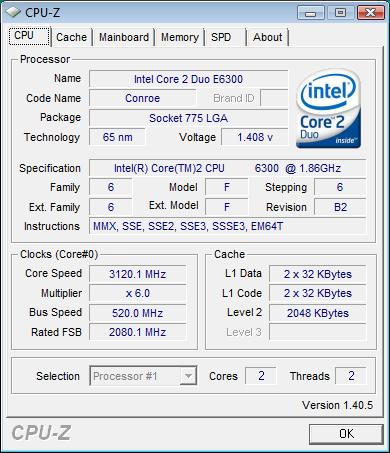

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до дуже високої позначки в 520 МГц, але і це не можна вважати межею, тому що обмежуючим фактором стала оперативна пам'ять.

можливості розгону плати

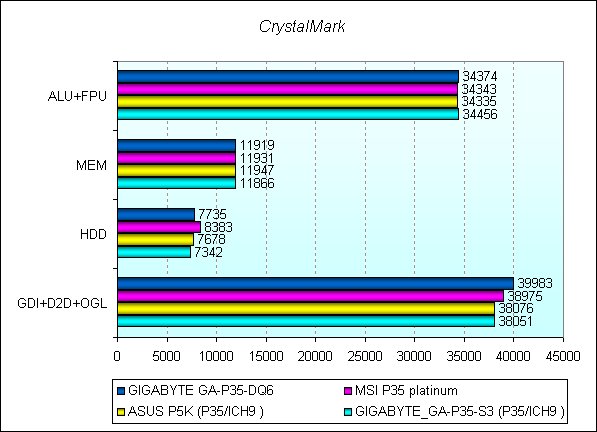

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

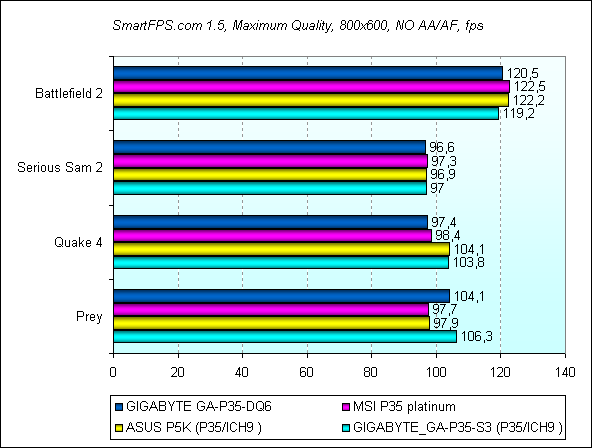

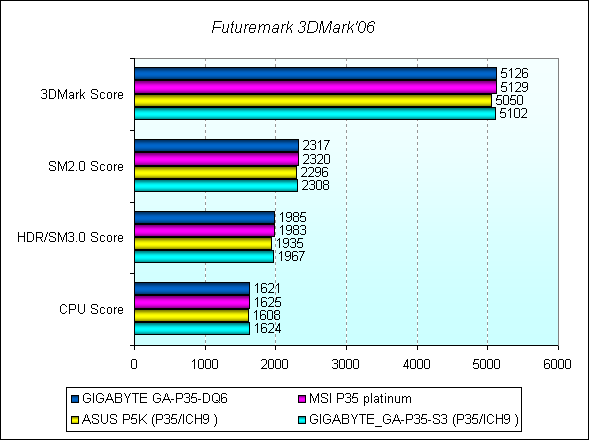

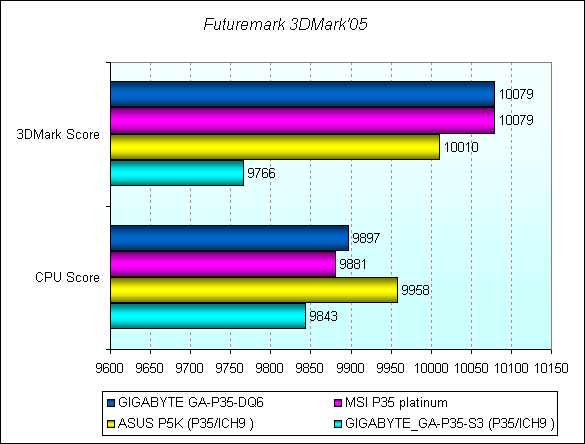

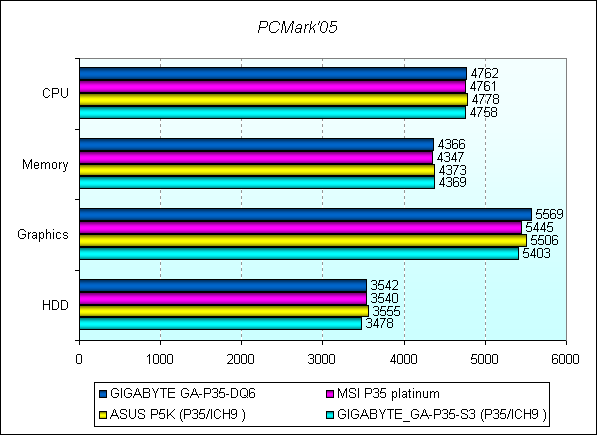

Материнська плата GIGABYTE GA-P35-DQ6 показала цілком прогнозований гарний результат.

Висновки

Ми розглянули дійсно топову материнську плату GIGABYTE GA-P35-DQ6 на новому чіпсеті Intel P35 Express. На цій материнській платі встановлена  система охолодження величезних розмірів «Silent Pipe», що забезпечує відмінний відвід тепла від мостів, Моп-транзисторів 12-фазного вузла стабілізації, і навіть частково від процесора.  Великий вибір налагоджень і протестовані відмінні можливості розгону системної шини дозволяють затверджувати, що ця материнська плата припаде по смаку оверлокерам. Крім цього потрібно відзначити відмінні звукові якості кодека Realtek ALC889A, оптимізованого для роботи в середовищі Windows Vista та має підтримку функції DTS Connect, яка забезпечує якісне відтворення звукових ефектів.

Позитивні якості:

  • висока продуктивність;
  • відмінна система охолодження;
  • протестована здатність роботи при частоті FSB 520 МГц (гарний розгін не тільки CPU, але і RAM);
  • підтримка процесорів Intel Penryn, які виконані по 45 нм технології;
  • підтримка технології CrossFire (16+4);
  • гарна комплектація;
  • 12-фазна схема живлення;
  • підтримка SATA RAID 0, 1, 5 і 10.
  • велика кількість налагоджень BIOS, необхідних для розгону;
  • функцію DTS Connect;
  • 8-канальний звук High Difinition Audio.

До недоліків, віднесемо:

  • досить високу вартість;
  • необхідність організації гарної вентиляції в корпусі, щоб система охолодження виявилася дійсно ефективною.

Автор: Дмитро Масюк, Олександр Черноіван
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
