Огляд материнської плати GIGABYTE GA-MA785GMT-UD2H

У змаганні платформ з інтегрованою графікою від/під процесори Intel та AMD, все-таки в останньому році пропозиція на основі системної логіки компанії AMD була більш привабливою. Основною причиною тому є менша вартість, при тому, що у потужності, особливо в 3D-додатках чіпсет AMD 780G відчутно перевершує опонента в особі Intel G45 Express. Але компанія AMD не зупиняється на досягнутому і цього року дуже успішний чіпсет AMD 780G був вдосконалений, одержавши назву AMD 785G. Давайте коротко розглянемо його архітектуру та позначимо особливості.

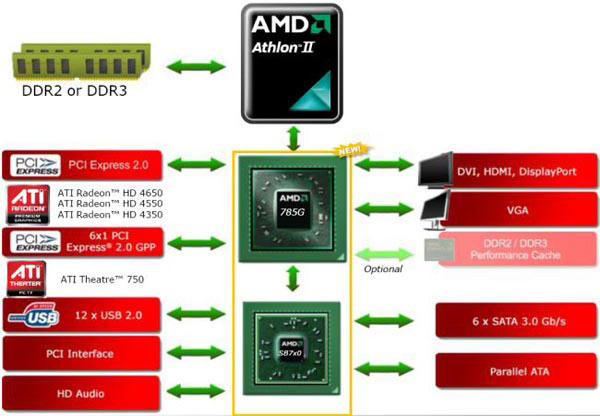

AMD 785G

Чіпсет AMD 785G, як і його попередник AMD 780G виконується по 55 нм техпроцесу, незважаючи на те, що більш тонкий 40 нм техпроцес вже освоєно та застосовується компанією AMD при виробництві чіпів для відеокарт. Функціонально системна логіка AMD 785G від AMD 780G також не дуже відрізняється. Основні вдосконалення та відмінності обумовлені зміною інтегрованого графічного процесора з Radeon HD 3200 на Radeon HD 4200. Відзначимо, що, як і раніше, інтегроване графічне ядро може працювати з виділеною пам'яттю SidePort, що збільшує його продуктивність. При цьому чіпсет AMD 785G, як і AMD 780G, має 26 ліній PCI Express 2.0 та підтримує шину HyperTransport 3.0. Враховуючи клас системної логіки серії процесорів, що рекомендуються для платформи, на цій системній логіці є AMD Athlon II.

Рекомендованим південним мостом для чіпсета AMD 785G є AMD SB710, що підтримує 12 портів USB 2.0 та 6 портів SATA II, з можливістю організації SATA-RAID 0, 1, 10 та JBOD. Нагадаємо, що в арсеналі компанії AMD є ще південний міст AMD SB750 для більш високопродуктивних платформ з підтримкою SATA-RAID 5. Крім того, можна відзначити, що позитивною відмінністю AMD SB710 від AMD SB700, є функція «Advanced Clock Calibration», що дозволяє розблокувати процесорні ядра.

Radeon HD 4200

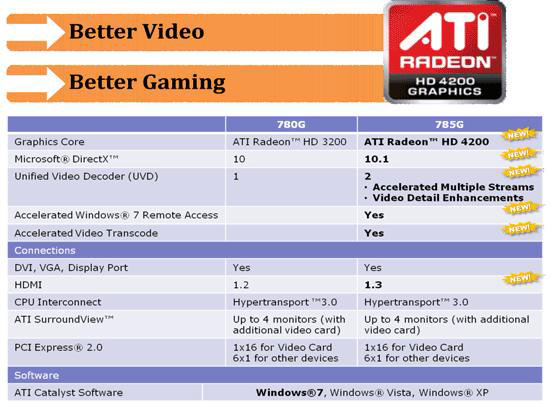

Графічне ядро Radeon HD 4200 працює на частоті 500 МГц, має 40 потокових процесорів та 4 блоки ROP. Основні відмінності нового поліпшеного відеоприскорювача Radeon HD 4200 полягають у наступному:

  • Підтримка DirectХ 10.1 замість DirectХ 10.0 в Radeon HD 3200 (як завіряють розробники, нова версія API здатна підвищити продуктивність і поліпшити якість графіки в деяких іграх).
  • Технологія ATI Stream дозволяє робити деякі процесорні обчислення за рахунок ресурсів GPU.
  • Підтримка стандарту HDMI 1.3 замість HDMI 1.2, що теоретично повинно дозволити виводити високоякісний 8-канальний звук через цей цифровий інтерфейс.
  • Підтримка більш нової версії відеодекодера UVD 2, що повинно зменшити навантаження на процесор при відтворенні відео високої чіткості.
  • Енергозберігаюча технологія ATI PowerPlay - у простої системи здатна знижувати частоту графічного ядра та відключати певні його блоки.
  • Технологія ATI Hybrid Graphics повинна допомогти збільшити продуктивність і розширити можливості роботи з декількома моніторами.

Як бачите, Radeon HD 4200 має ряд корисних вдосконалень, які дозволять одержати більш продуктивний і функціональний ПК на основі материнської плати з чіпсетом AMD 785G. Тепер самий час перейти до розгляду одного з рішень на системній логіці AMD 785G - материнської плати GIGABYTE GA-MA785GMT-UD2H.

GIGABYTE GA-MA785GMT-UD2H

Специфікація материнської плати GIGABYTE GA-MA785GMT-UD2H:

Виробник

GIGABYTE

Модель

GA-MA785GMT-UD2H rev. 1. x

Північний міст

AMD 785G

Південний міст

AMD SB710

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II/ AMD Athlon II

Системна шина, МГц

5200 МТ/с

Використовувана пам'ять

DDR3 1666 (O.C.)/1333/1066 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 Гб

Слоти розширення

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

VGA

Інтегроване графічне ядро Radeon HD 4200 DirectХ10.1 з підтримкою технології Hybrid Graphics.

Дискова підсистема

AMD SB710 підтримує:
5 x Serial ATA 3.0 Гб/с з підтримкою SATA RAID 0, 1, 10 та JBOD
1 x eSATA3.0 Гб/с
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 8-канального звуку Realtek ALC889A
High Definition Audio
Підтримка S/PDIF вхід/вихід

Підтримка LAN

Мережний контролер Realtek 8111C (10/100/1000 Мбіт/с)

IEEE 1394a

Контролер T.I. TSB43AB23,
2 порти IEEE 1394a

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори на чіпах

Роз’єми для вентиляторів

1 x CPU
2 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 порт для підключення клавіатури або миші
1 x оптичний S/PDIF
1 х HDMI
1 x DVI-D
1 х D-Sub
1 х eSATA
1 x IEEE 1394a
6 x USB 2.0
1 x LAN (RJ45)
6 аудіороз’ємів

Внутрішні порти I/O

6 x USB
1 x IEEE 1394a
1 x S/PDIF вхід/вихід
5 х SATA
1 x IDE
1 х LPT
1 x COM
1 х FDD
1 х CD вхід
Роз’єм системної панелі
Аудіороз’єм передньої панелі

BIOS

2 х 8 Mбит Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Можливості розгону

Зміна частоти: FSB, HT, вбудованого GPU, пам'яті
Зміна напруги: процесор, пам'ять, чіпсет

Фірмові технології

@BIOS
Download Center
Q-Flesh
Easy Tune
Easy Energy Saver
Xpress Install
Xpress Recovery2
Xpress BIOS Rescue
Time Repair
Q-Share

Комплектація

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
Інструкція до материнської плати
1 х DVD з драйверами
Заглушка

Форм-фактор Розміри, мм

microATX
243 x 243

Сайт виробника

http://www.gigabyte.com.tw/

Нову версію BIOS для GIGABYTE GA-MA785GMT-UD2H rev. 1.0 можна скачати з офіційної сторінки.
Нову версію драйверів можна скачати зі сторінки підтримки.

Все цены на GIGABYTE GA-MA785GMT-UD2H

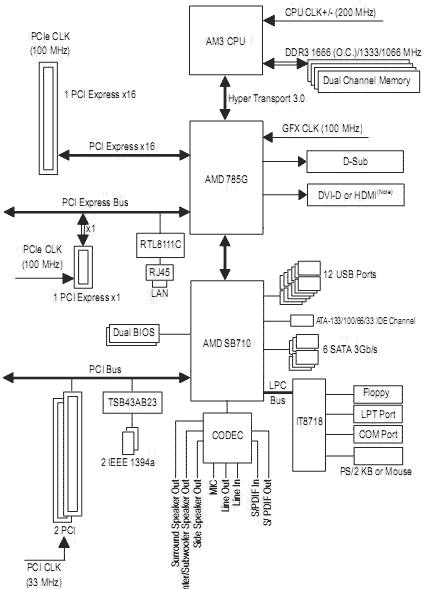

Одразу звертаємо увагу, що для інтегрованого графічного ядра Radeon HD 4200 реалізовані три відеовиходи D-Sub, DVI-D й HDMI. Функції південного мосту забезпечує чіп SB710, що підтримує 12 портів USB 2.0 і шість портів SATA2. Як і має бути у мультимедійному рішенні, на материнській платі GIGABYTE GA-MA785GMT-UD2H є контролер FireWire з двома портами, а на мікросхемі IT8718 реалізовані FDD, LPT та COM-порти.

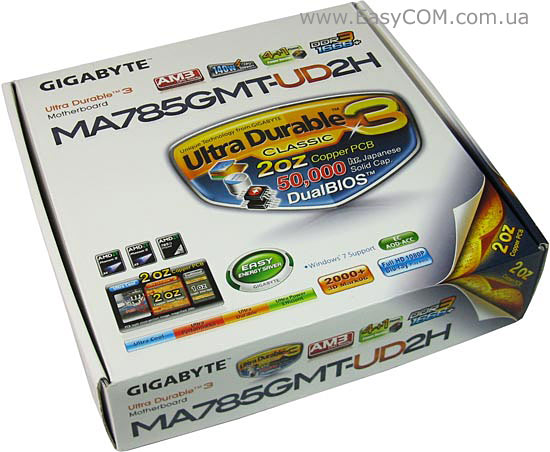

Материнська плата GIGABYTE GA-MA785GMT-UD2H впакована у невелику біло-сіру картонну коробку, на якій відзначено, що вбудований графічний прискорювач має дуже високу продуктивність і може набрати понад 2000 «папуг» у синтетичному тесті 3D Mark 2006. З цього приводу можна відзначити, що на офіційному сайті наведені ще більш значні результати в 2868 «папуг» розігнаного до 1100 МГц графічного ядра Radeon HD 4200 на системі з розігнаним процесором AMD AthlonII X2 440. Досить високий результат, як для інтегрованого прискорювача, але відзначимо, що синтетичний тест 3D Mark 2006 досить сильно залежимо від продуктивності процесора.

Також цікавою деталлю на упаковці є позначка про функції розгону «EC AOD ACC», що дозволяє розблокувати процесорні ядра. Тут же відзначається підтримка відео Full HD 1080p та апаратного декодування форматів Blu-ray.

Переходимо на зворотну сторону упаковки, і тут знаходимо короткий опис переваг технології Ultra Durable 3, енергозберігаючої технології «Easy Energy Saver» й Dual BIOS.

Але найбільше на звороті упаковки може зацікавити пояснення результатів тестування в пакеті 3D Mark 2006. Так інтегрований відеоприскорювач Radeon HD 4200 набирає понад 2000 «папуг» в умовах розгону до частоти 950 МГц. Крім того, на графіку наведені результати тестування відеокарти Radeon HD 3450 у режимі Hybrid CrossFireХ. Результати тестування, звичайно ж, показові враховуючи прогрес інтегрованих відеоприскорювачів, але якщо ж збирати систему для ігор, то можна знайти набагато більш привабливі варіанти нехай і трохи дещо дорожчі.

У комплект материнської плати GIGABYTE GA-MA785GMT-UD2H потрапило тільки саме необхідне:

  • DVD-диск з драйверами;
  • керівництво користувача;
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • заглушка на задню панель корпусу.

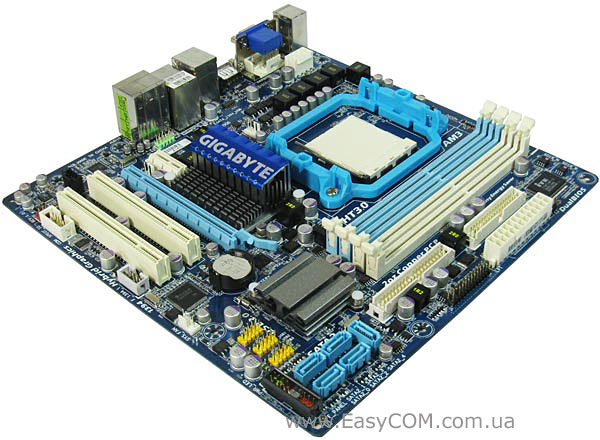

Компонування материнської плати GIGABYTE GA-MA785GMT-UD2H звичне для форм-фактору microATX. Роз’єм живлення та основних портів зручно розташовані недалеко від краю, що полегшує підключення до них. Чіпи системної логіки охолоджуються невеликими алюмінієвими радіаторами, які неодноразово вже зустрічалися на материнських платах цього виробника. Якщо радіатор на південному мосту під час тестування був просто теплим, то температура північного мосту була, хоч і невисокою, але вище середньої. Тому про організації якісної вентиляції всередині корпусу все-таки варто подбати.

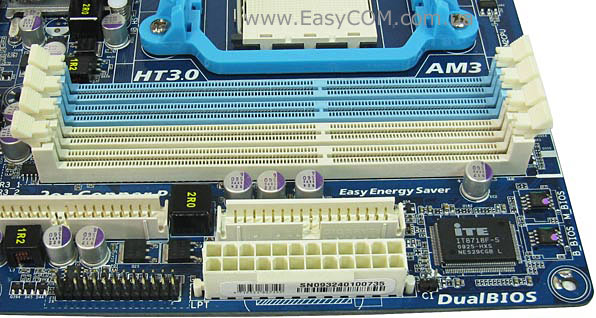

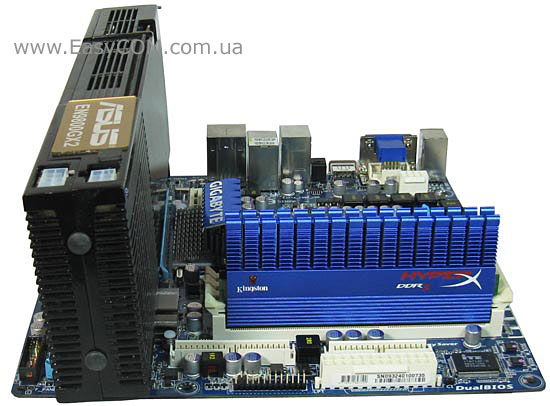

Роз’єми для оперативної пам'яті розміщені таким чином, що довга відеокарта не буде перекривати їх засувки.

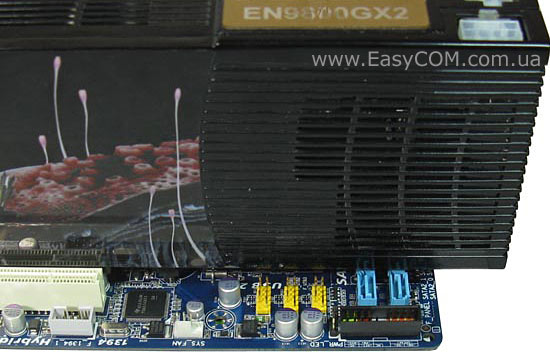

А ось доступ до трьох портів SATA габаритна двослотова система охолодження на відеокарті може закрити.

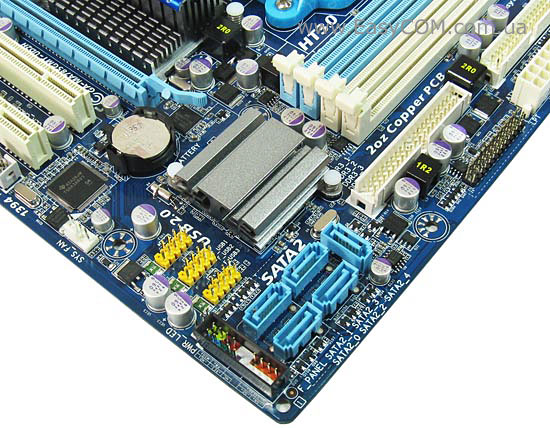

У верхній частині материнської плати GIGABYTE GA-MA785GMT-UD2H розташована група, можна сказати, «застарілих» портів: IDE, FDD та LPT. Причому, до останнього, якщо буде потреба його виведення, не зовсім зручно буде тягти провід від задньої панелі.

Чіп AMD SB710 підтримує шість портів Serial ATA 3.0 Гб/с, з підтримкою можливості організації RAID-масивів рівнів 0, 1, 10 та JBOD, з яких один порт виведений на задню панель у вигляді eSATA. Крім того, південний міст забезпечує роботу дванадцяти портів USB, шість із яких є внутрішніми.

Роз’єм системної панелі на материнській платі GIGABYTE GA-MA785GMT-UD2H виконаний з кольоровим маркуванням, що полегшить процес підключення до нього.

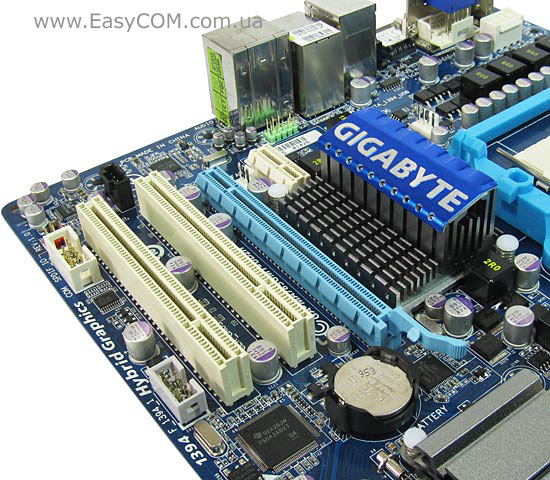

Для встановлення плат розширення на материнській платі GIGABYTE GA-MA785GMT-UD2H є два слота PCI, один PCIe х1 та один PCIe х16, причому шина PCI Express підтримує стандарт 2.0. Завдяки тому, що радіатор на чіпсеті має усічену форму в слот PCIe х1 можна буде встановити і довгу карту розширення.

Перелічення внутрішніх портів материнської плати GIGABYTE GA-MA785GMT-UD2H можна завершити, відзначивши послідовний COM-порт та один внутрішній порт IEEE 1394a у її нижній частині. Щоправда, всього FireWire-контролер T.I. TSB43AB23 підтримує два порти, тому ще один виведений на задню панель.

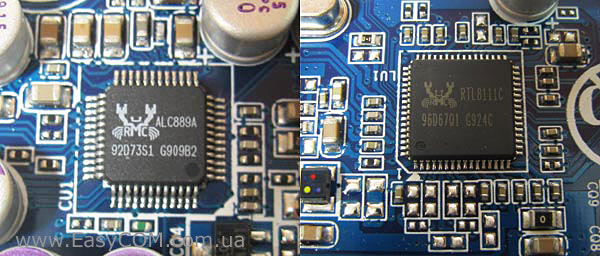

Звукова підсистема на GIGABYTE GA-MA785GMT-UD2H заснована на 8-канальному HDA-кодеку Realtek ALC889A, роз’єм фронт-панелі якого підтримує обидва типи підключення HDA й AC'97. Крім того, на GIGABYTE GA-MA785GMT-UD2H є мережний контролер Realtek RTL8111C, що підтримує режими 10/100/1000 Мбіт/с.

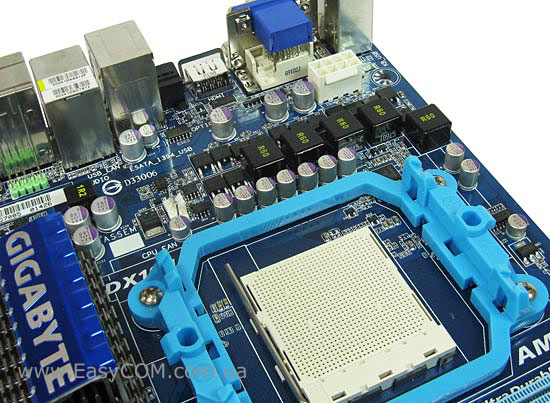

Живлення процесора забезпечується по 4+1-фазній схемі, потужності якої повинно бути достатньо для підтримки процесорів з тепловим пакетом 140 Вт. Для більшої надійності стабілізатор оснащений 8-контактним роз’ємом.

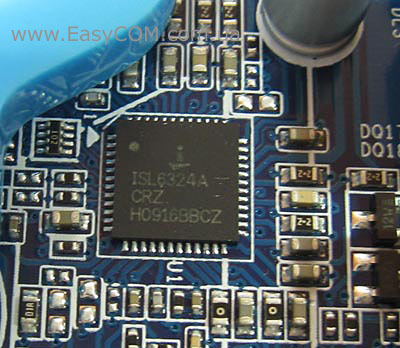

Побудована 4+1-фазна схема стабілізації на ШІМ контролері ISL6324 і зовнішньому ШІМ-драйвері ISL6614.

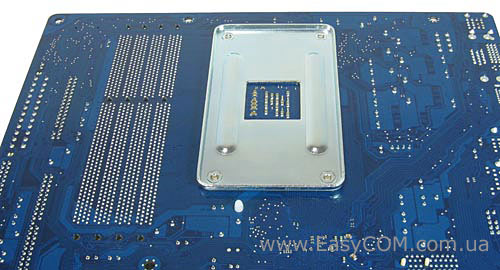

Процесорна рамка кріпиться за допомогою упорної металевої пластини, що додасть необхідної жорсткості платі при встановленні масивного кулера.

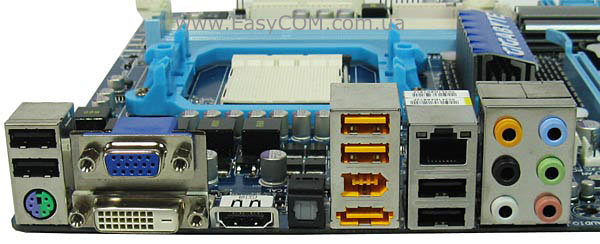

На задню панель виведені наступні порти: один PS/2 для клавіатури або миші, аналоговий VGA і цифровий DVI відеовиходи, вихід HDMI, шість роз’ємів USB, оптичний S/PDIF, порт IEEE 1394a, роз’єм RJ45 для мережних з'єднань, порт eSATA, а також шість аудіороз’ємів для 8-канального звуку.

На материнській платі GIGABYTE GA-MA785GMT-UD2H є три роз’єми для підключення вентиляторів. Два роз’єми мають 4-контактне виконання, вони призначені для процесорного кулера та корпусного вентилятора. І ще один 3-контактний, звісно, передбачається використовувати для елементів корпусної вентиляції.

BIOS

У материнській платі GIGABYTE GA-MA785GMT-UD2H використовується код Award BIOS. Всі налаштування BIOS, призначені для розгону та тонкого налаштування GIGABYTE GA-MA785GMT-UD2H, зібрані в таблиці:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Cool'n'Quiet
Virtualization







EC Firmware

Normal, Hybrid





Advanced Clock Calibration

Від -12% до +12%

1

Процесорний множник

CPU Clock Ratio

x5 – max

0,5

Частота північного мосту

CPU NorthBridge Freq

x5 – x28



Частота шини PCI Express

PCIE Clock

100 – 200 МГц

1

Множник шини HyperTransport

HT Link Frequency

x 1 – x13

1

Розрядність HyperTransport

HT Link Width

8, 16



Частота інтегрованого ядра

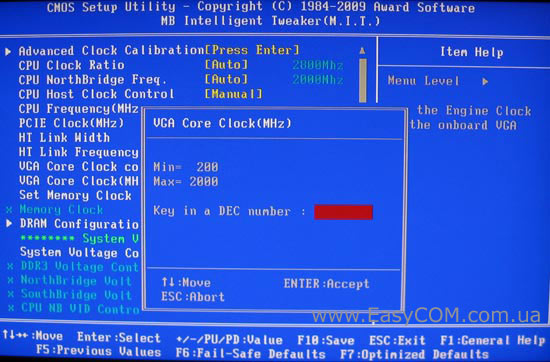

VGA Core Clock

200 – 2000

1

Частота системної шини

CPU Frequency

200-500 МГц

1

Дільник для пам'яті

Memory Clock

x4.00/x5.33/x6.66/x8.00



Двоканальний режим роботи контролерів пам'яті процесора Phenom

DCTs Mode

Ganged - спільно 1x128 біт
Unganged - роздільно 2x64 біт

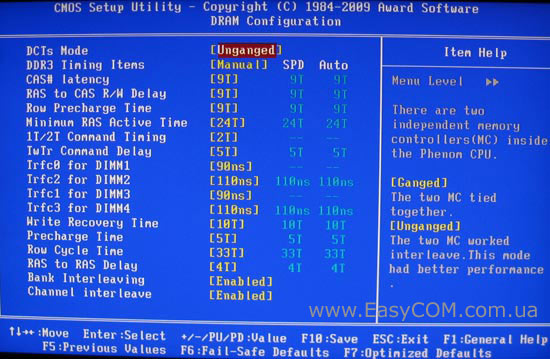

Таймінги пам'яті



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS

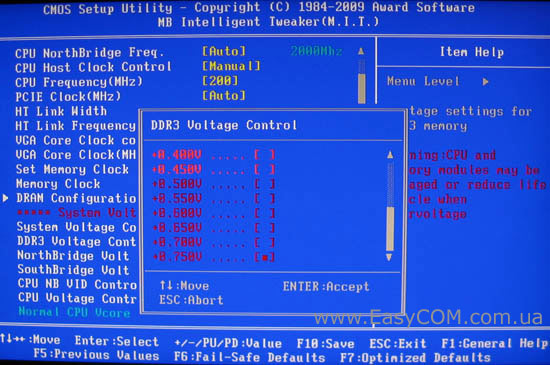

Напруга на пам'яті

DDR3 Voltage Control

від +0,05 В до +0,75 В

0,05 В

Напруга на північному мосту

NorthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга на південному мосту

SourthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга на вбудованому контролері пам'яті

CPU NB VID Control

Від -0,6 В до +0,6 В

0,025 В

Напруга на процесорі

CPU Voltage Control

Від -0,6 В до +0,6 В

0,025 В

Незважаючи на те, що материнська плата GIGABYTE GA-MA785GMT-UD2H виконана у форм-факторі microATX кількості налаштувань в BIOS достатньо для розгону та тюнінгу. Зокрема, можна відзначити можливість збільшення частоти інтегрованого графічного процесора. Зі зручних функцій можна відзначити відображення результуючих частот процесора, котроллера пам'яті, шини HyperTransport та оперативної пам'яті, що помітно полегшує процес розгону.

Отже, в материнських платах GIGABYTE є більші можливості з налаштування таймінгів пам'яті.

Можливості збільшення стабільності на материнській платі GIGABYTE GA-MA785GMT-UD2H також гарні. Критичні та високі значення показово виділені червоним і рожевим кольорами. Наприклад, напругу живлення оперативної пам'яті можна збільшити на 0,75 В.

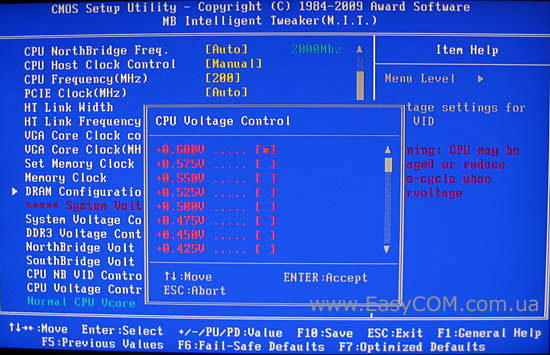

Напругу живлення процесора та вбудованого контролера пам'яті можна регулювати в діапазоні від -0,6 В до +0,6 В, причому з дуже маленьким кроком.

У розділі Hardware Monitor можна стежити за:

  • температурою процесора та материнської плати;
  • швидкістю обертання процесорного кулера та двох корпусних вентиляторів;
  • величиною напруги на основних лініях живлення 3.3В, 12В, ядрі процесора і модулях пам'яті.

Крім того, у цьому розділі можна задати критичну температуру процесора і мінімальні швидкості обертання підключених вентиляторів, при яких буде вироблятися попереджуюча сигналізація. У пункті «CPU Smart FAN Control» і «System Smart FAN Control» можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера та корпусним вентилятором відповідно. Крім того, у пункті «CPU Smart FAN Mode» можна зробити вибір типу живлення вентилятора: постійне або імпульсне PWM.

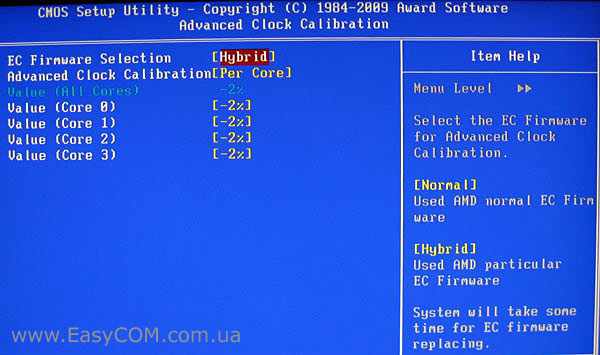

Завдяки наявності в системній логіці південного мосту SB710 материнська плата GIGABYTE GA-MA785GMT-UD2H підтримує функцію «Advanced Clock Calibration», що дозволяє розблокувати процесорні ядра. Саме з такими як на фото налаштуваннями на нашому тестовому трьохядерному процесорі AMD Phenom II X3 720 включилося четверте ядро.

Після розблокування процесорного ядра система працювала стабільно та без збоїв. Але відзначимо, що процесори з повноцінно робочим заблокованим ядром - це лотерея з якимсь шансом на успіх. Так що сильно розраховувати на те, що у вас вийде гарантовано розжитися на одне або два «безкоштовних» ядра не потрібно.

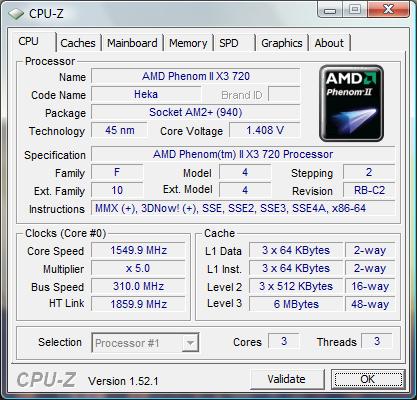

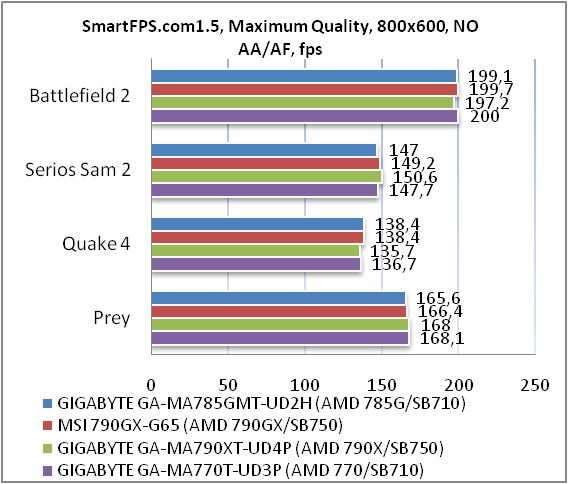

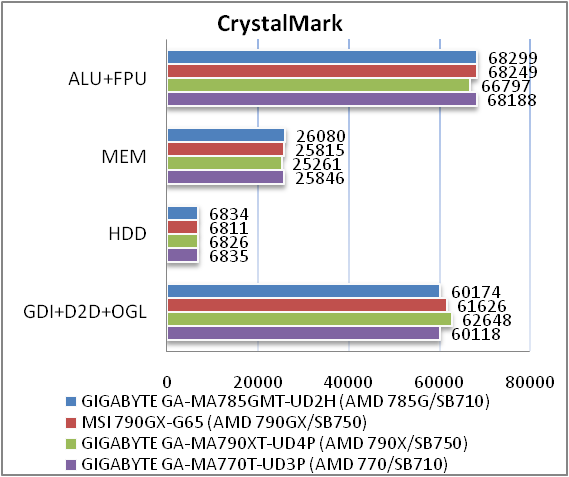

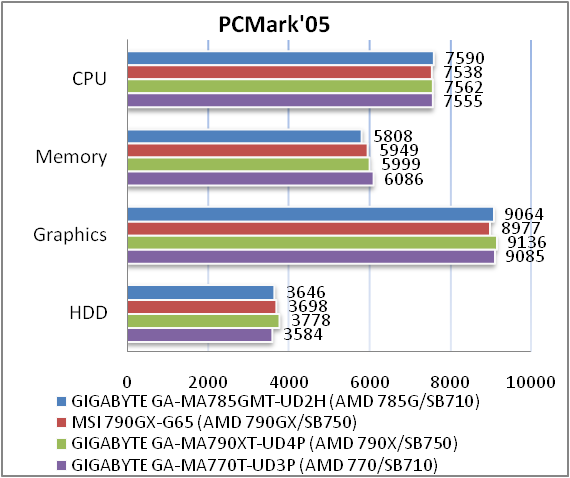

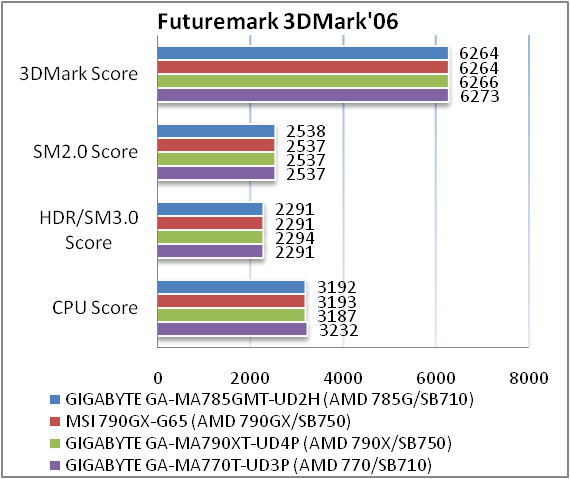

Закінчивши вивчення налаштувань BIOS, ми спробували розігнати материнську плату. Понизивши множник процесора, шини HyperTransport і контролера пам'яті, частоту тактового генератора вдалося підняти до значення в 310 МГц, що є досить високим показником. При цьому для впевненості була піднята напруга на процесорі та чіпсеті.
