Огляд материнської плати GIGABYTE GA-MA780G-UD3H

Сьогодні ми пропонуємо вашій увазі ще один огляд материнської плати на чіпсеті AMD 780G, що відрізняється від попередньою заявленою підтримкою пам'яті DDR2-1200. Крім того, чіпсет, який ліг в основу цього продукту, відрізняється підтримкою технологій Hybrid CrossFireХ та CrossFireХ , а також має «на борті» досить продуктивний графічний адаптер, якого цілком буде досить для будь-яких потреб, крім комп'ютерних ігор, у випадку якщо останні вас не дуже цікавлять. До речі, більш докладні тести інтегрованого відеоприскорювача Radeon HD 3200 і технології Hybrid CrossFireХ попередньо викладені в оглядах GIGABYTE GA-MA78GM-S2H і ASUS M3A78-EMH HDMI. Які ще функції заклали інженери GIGABYTE у свій продукт, і яким категоріям покупців він виявиться найбільш придатним, ми і збираємося з'ясувати.

GIGABYTE GA-MA780G-UD3H

Розглянемо упаковку.

GIGABYTE GA-MA780G-UD3H

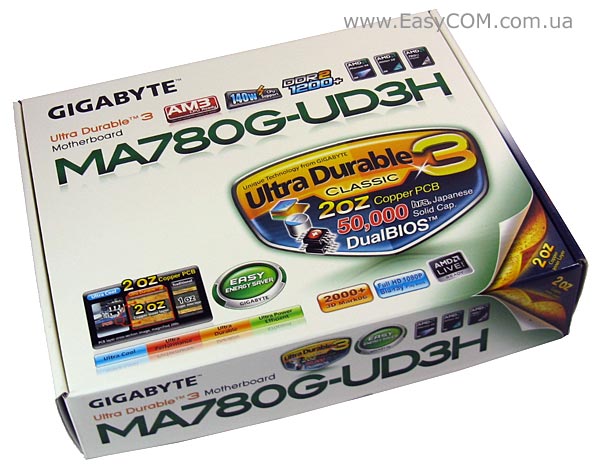

На лицьовій частині коробки ми бачимо логотипи підтримуваних технологій і процесорів, а також логотип, що свідчить про підтримку пам'яті DDR2 з частотою до 1200 МГц.

GIGABYTE GA-MA780G-UD3H

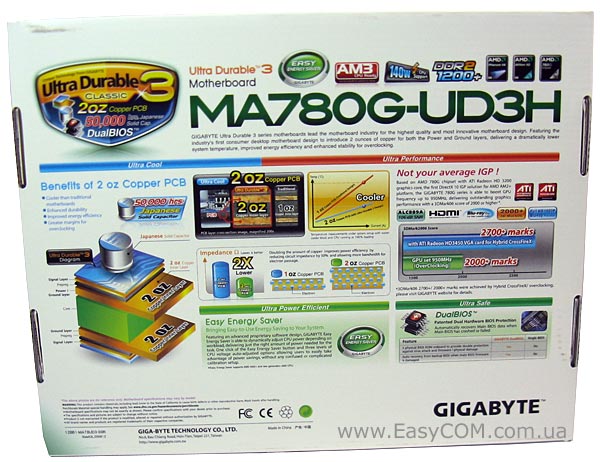

На задній частині упаковки можна виявити короткий опис фірмових технологій, які об'єднані під загальним логотипом Ultra Durable 3, а також довідатися про високу функціональність і продуктивність інтегрованого відеоприскорювача.

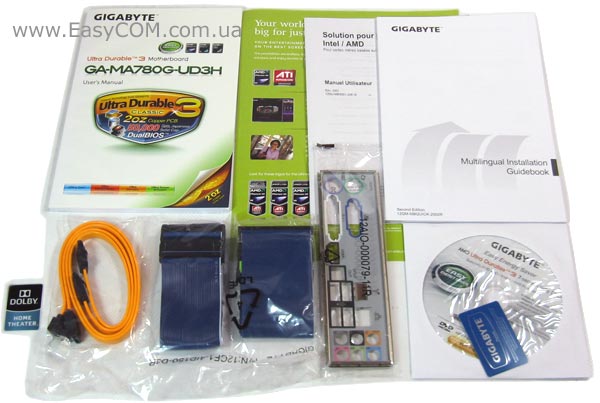

Всередині коробки ми виявляємо наступне:

  • інструкція;
  • 2 кабелі SATA;
  • кабель IDE UDMA 133/100/66;
  • кабель FDD;
  • заглушка на задню панель корпусу;
  • диск з ПЗ та драйверами;
  • наклейки на корпус «GIGABYTE» і «DOLBY HOME THEATER».

Не можна назвати такий комплект поставки багатим і вичерпним, але саме необхідне для зборки систем початкового рівня присутнє. На жаль, виробник укомплектував плату тільки парою SATA-кабелів і не вважав за потрібним додати перехідники для живлення цих пристроїв.

Специфікація материнської плати GIGABYTE GA-MA780G-UD3H:

Виробник

GIGABYTE

Модель

GA-MA780G-UD3H rev. 1.0

Північний міст

AMD 780G

Південний міст

AMD SB700

Процесорний роз’єм

Socket AM2+ (сумісний з процесорами AM3 / AM2)

Підтримувані процесори

AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD Sempron X2 / AMD Sempron

Системна шина, МГц

5200/2000 МТ/с

Використовувана пам'ять

DDR2 1200/1066/800 МГц

Підтримка пам'яті

4 DIMM слота з підтримкою до 16 ГБ пам'яті, двоканальної архітектури

Слоти розширення

1 х PCIe x16
1 x PCIe x4
3 x PCIe x1
2 x PCI

VGA

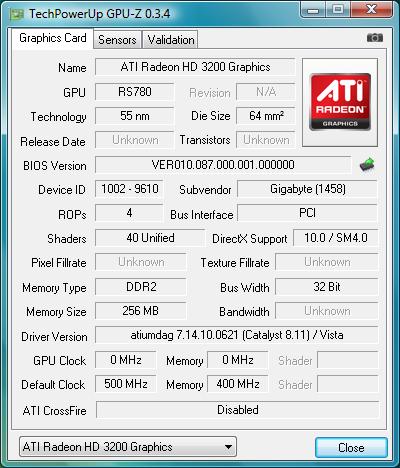

Інтегроване графічне ядро Radeon HD 3200 DirectХ 10.1 з підтримкою AMD Hybrid CrossFireХ
Максимальний об'єм використаної пам'яті 512 МБ

Дискова підсистема

6 x Serial ATA 3.0 Гб/с, підтримка SATA RAID 0, 1, 10 і JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 8-канального звуку Realtek ALC889A High Definition Audio
Підтримка S/PDIF вхід/вихід

Підтримка LAN

Мережний контролер Realtek 8111C (10/100/1000 Мб)

IEEE 1394a

Контролер T.I. TSB43AB23
3 порти IEEE 1394a

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори на чіпах

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

2 x PS/2 порти для підключення клавіатури та миші
1 x оптичний S/PDIF
1 х HDMI
1 x DVI-D
1 х D-Sub
1 x IEEE 1394a
4 x USB 2.0
1 x LAN (RJ45)
6 аудіо роз’ємів

Внутрішні порти I/O

8 x USB
2 x IEEE 1394a
1 x S/PDIF вхід/ вихід
6 х SATA
1 x IDE
1 х LPT
1 x COM
1 х FDD
1 х CD вхід
Роз’єм системної панелі
Аудіо роз’єм передньої панелі

BIOS

2 х 8 Mбіт Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Можливості розгону

Зміна частоти: FSB, HT, пам'яті.
Зміна напруги: процесор, пам'ять, північний і південний міст.

Фірмові технології

@BIOS
Q-Flash
Virtual Dual BIOS
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Easy Energy Saver
Time Repair
Q-Share

Комплектація

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція до материнської плати
1 х DVD з драйверами
Заглушка

Форм-фактор
Розміри, мм

ATX
305 x 228

Сайт виробника

http://www.gigabyte.com.tw/

Нові версії драйверів і BIOS можна завантажити зі сторінки підтримки продукту.

Все цены на GIGABYTE GA-MA780G-UD3H

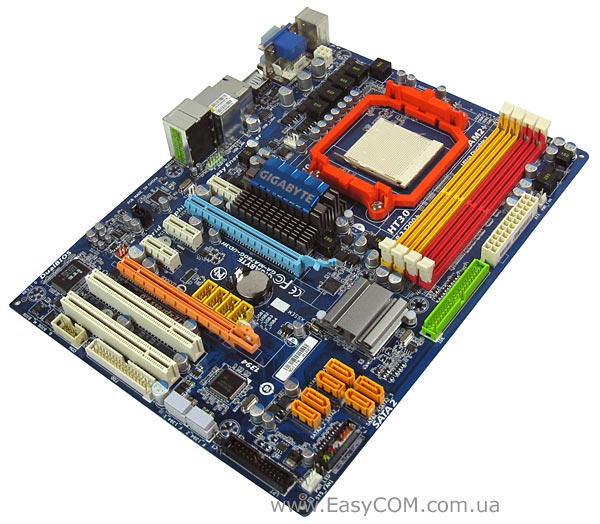

GIGABYTE GA-MA780G-UD3H

Компонування материнської плати  GIGABYTE GA-MA780G-UD3H цілком вдале та не викликає серйозних дорікань, не вважаючи занадто близько один до одного розташованих слотів пам'яті,  що зустрічається майже на всіх платах під процесори AMD, а також використання тільки 4-контактного роз’єму живлення процесора ATX12V. Розташований аж унизу плати порт FDD до недоліків зараховувати вже не можна, тому що даний інтерфейс, застарівши морально та фізично, вже практично не використовується в сучасних системах. Ось тут скоріше навпаки, реалізація FDD-порту хоч у якомусь вигляді є перевагою, тому що це додає універсальності системі, що буде зібрана на основі GIGABYTE GA-MA780G-UD3H.

GIGABYTE GA-MA780G-UD3H

GIGABYTE GA-MA780G-UD3H

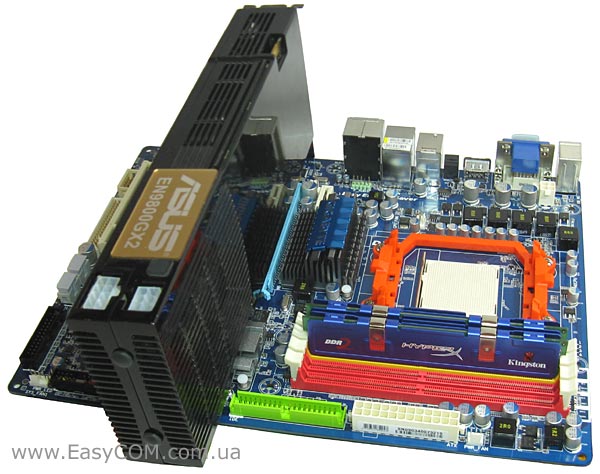

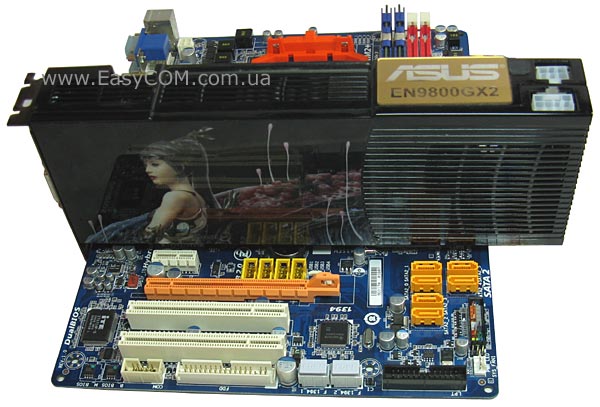

Встановлення однієї довгої двослотової відеокарти не закриває доступ до засувок слотів оперативної пам'яті та не ускладнює роботу з будь-якими іншими портами. Проте, встановлення ще однієї відеокарти таких же розмірів не дозволить користуватися як мінімум двома портами SATA і ставить під сумнів можливість простого та швидкого підключення проводів до фронтпанелі. Можливо, тому другий роз’єм PCIe x16 здатен працювати тільки в режимі x4, що до певної міри обмежує можливості плати по організації зв'язки CrossFireХ. В жодному разі габаритний графічний прискорювач накриває радіатор південного мосту та ускладнює його вентиляцію, що не дуже добре.

GIGABYTE GA-MA780G-UD3H

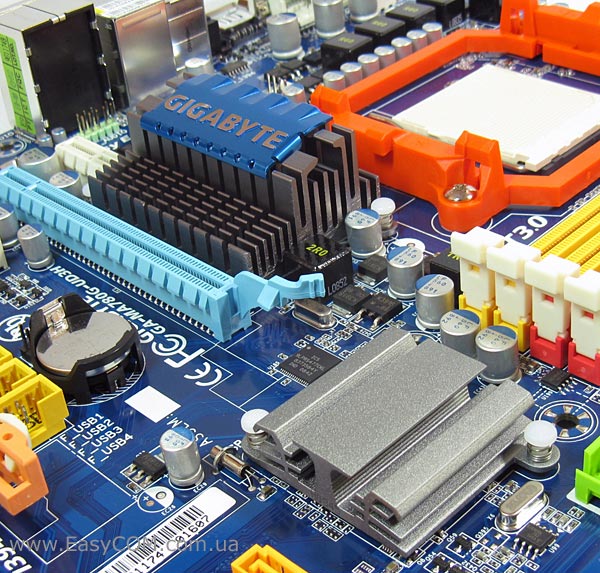

Північний міст охолоджується радіатором, площа розсіювання якого більше, ніж на GIGABYTE GA-MA78GM-S2H, за рахунок ще одного довгого ребра. Короткі ребра радіатора з боку слотів розширення дозволяють встановлювати довгі плати в слот PCIe x1.

GIGABYTE GA-MA780G-UD3H

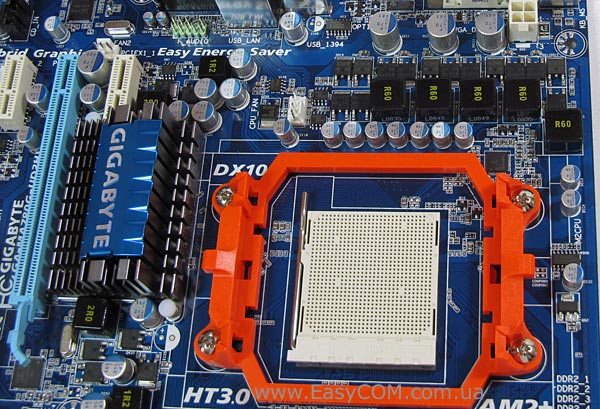

Живлення процесора забезпечується 4-фазною схемою стабілізації, що виконана на ШІМ-контроллері ISL6324, що дозволяє змінювати напругу в діапазоні від 0,775 В до 1,55 В з кроком 25 мВ. Позитивною якістю стабілізатора є підтримка технології Easy Energy Saver, що дозволить трохи заощадити на рахунках за енергоспоживання.

GIGABYTE GA-MA780G-UD3H

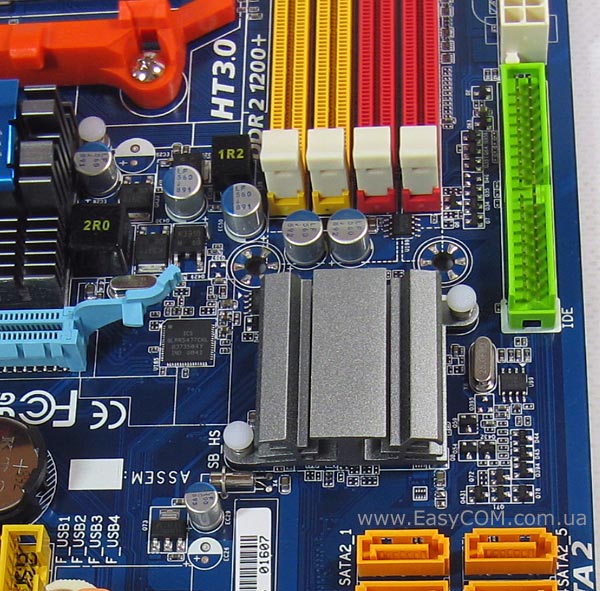

Для організації дискової підсистеми південний міст AMD SB700 підтримує шість портів Serial ATA 3.0 Гб/с та один порт для двох IDE-пристроїв. Також є можливість організовувати SATA RAID-масиви в конфігурації 0, 1, 10 і JBOD. Для підтримки периферії можливостями чіпсета реалізовано дванадцять портів USB 2.0, тільки чотири з яких винесені на інтерфейсну панель, а інші знаходяться на самій платі та для використання необхідно мати корпус з функціональною передньою панеллю або додатковими модулями.

Варто відзначити, що більшість портів на даній материнській платі підписані, що полегшує підключення.

GIGABYTE GA-MA780G-UD3H

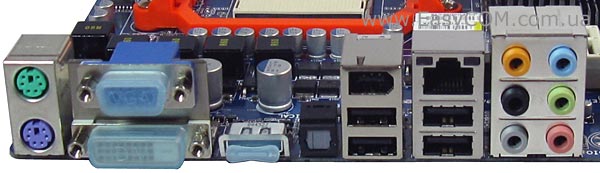

На задній панелі розташовані порти:

  • два PS/2 для клавіатури та миші,
  • аналоговий VGA і цифровий DVI відеовиходи,
  • вихід HDMI,
  • чотири роз’єми USB,
  • оптичний S/PDIF,
  • порт IEEE 1394a,
  • роз’єм RJ45 для мережних з'єднань,
  • шість аудіо роз’ємів для 8-канального звуку.

Приємно, що плата підтримує всі актуальні відеовиходи, включаючи HDMI, але для забезпечення максимальної функціональності на інтерфейсній панелі не вистачає коаксіального виходу S/PDIF та обмаль портів USB, що вже було відзначено.

BIOS

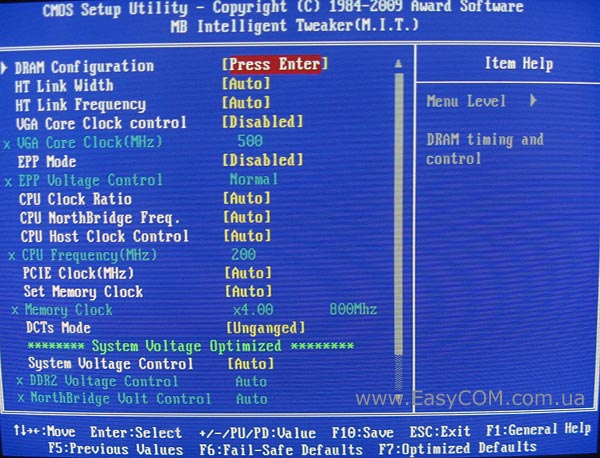

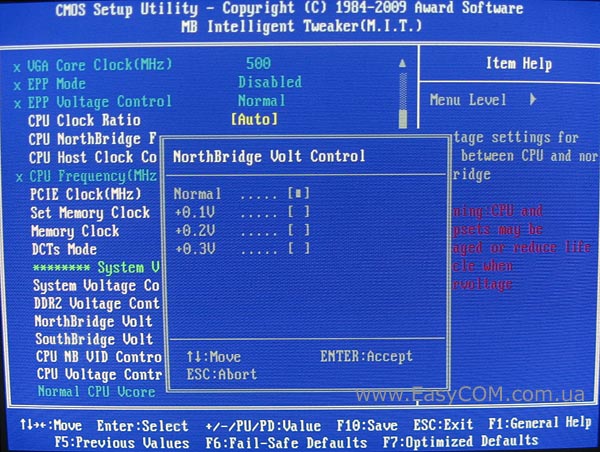

У материнській платі GIGABYTE GA-MA780G-UD3H використовується Award BIOS. Налаштувань, необхідних для розгону, тут досить багато:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Cool'n'Quiet

Virtualization





Множник процесора

CPU Clock Ratio

x5 - max

0.5

Частота контролера пам'яті

Memory Controller Freq

x5 - x16

1

Частота системної шини

CPU Frequency

200 – 500 МГц

1

Дільник для пам'яті

Memory Clock

2.00/2.66/3.33/4.00/5.33



Двоканальний режим контролерів пам'яті процесора Phenom

DCTs Mode

Ganged - спільно 1х128 біт

Unganged - роздільно 2х64 біт



Таймінги пам'яті



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS



Частота шини HyperTransport

HT Link Frequency

200 — 2600 МГц

200 МГц

Розрядність HyperTransport

HT Link Width

8,16



Частота вбудованого відеоядра

VGA Core Clock

200 — 2000 МГц

1

Частота шини PCI Express

PCIE Clock

100 — 200 МГц

1

Напруга процесора

CPU Voltage Control

Від -0,6 В до +0,6 В

0,025 В

Напруга контролера пам'яті

CPU ND VID Control

Від -0,6 В до +0,6 В

0,025 В

Напруга пам'яті

DDR2 Voltage Control

Від +0,1 В до +0,5 В

0,1 В

Напруга північного мосту

NorthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга південного мосту

SouthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

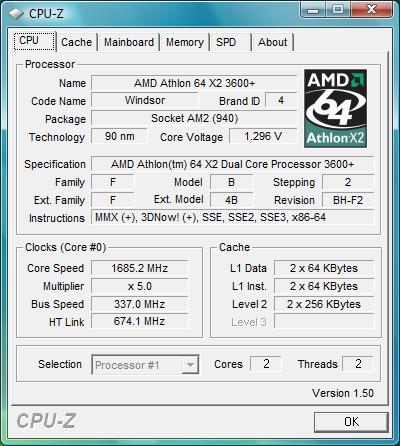

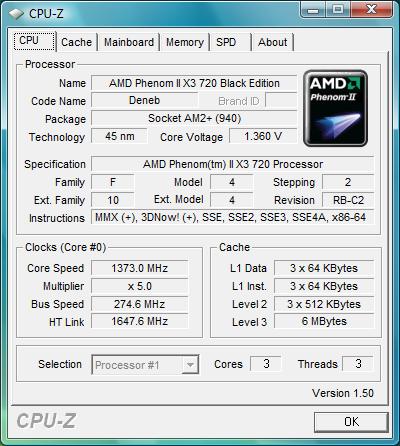

Такої кількості налаштувань BIOS цілком достатньо для розгону та тонкого налаштування системи, яка може виконувати широкий спектр завдань.

Щоправда напругу живлення модулів пам'яті, а також північного та південного мостів можна підвищувати з досить великим кроком 0,1 В.

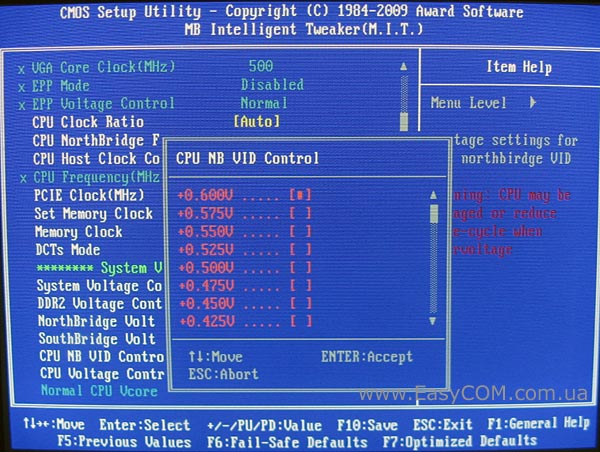

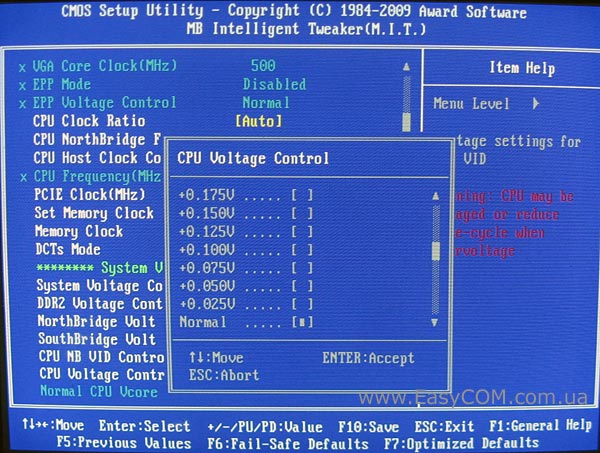

А ось напругу живлення процесора та контролера пам'яті можна не тільки підвищувати, але і знижувати в діапазоні -0,6 В до +0,6 В і звичним кроком 0,025 В.

При цьому всі критичні значення налаштувань виділені червоними кольорами, що попереджає про можливі негативні наслідки овервольтажа.

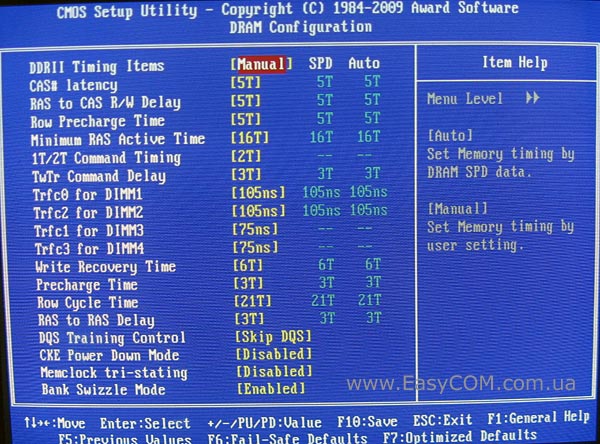

Можливості налаштування таймінгів (затримок) і підтаймінгів (другорядних затримок) оперативної пам'яті досить широкі, що дозволить використати різні модулі та розганяти їх.

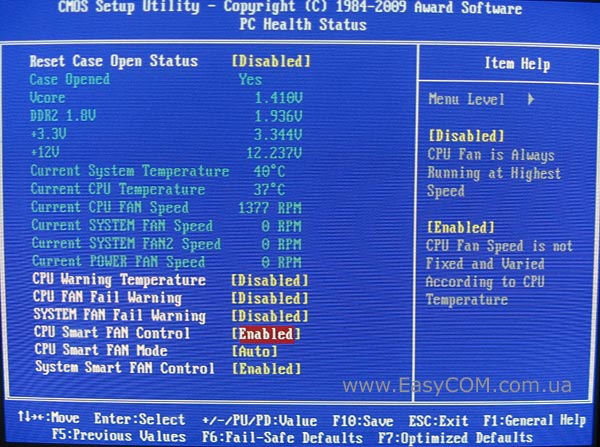

У розділі Hardware Monitor можна стежити за температурою процесора і материнської плати, швидкістю обертання вентиляторів, напругою на основних лініях живлення.

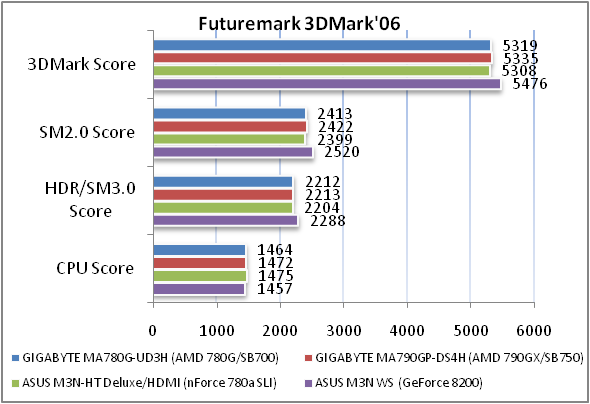

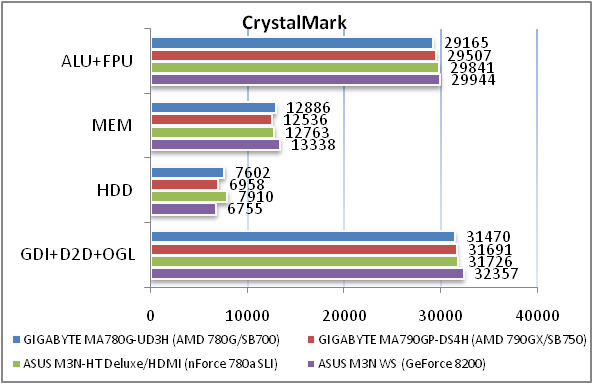

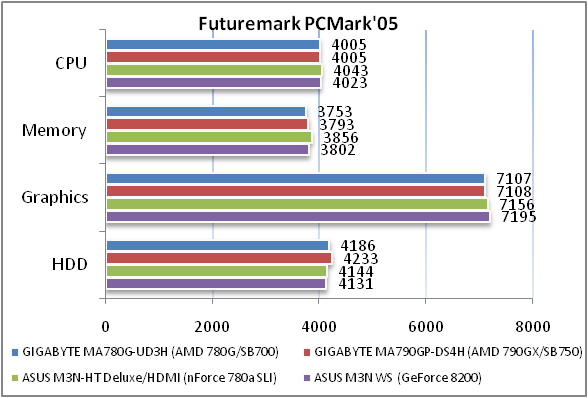

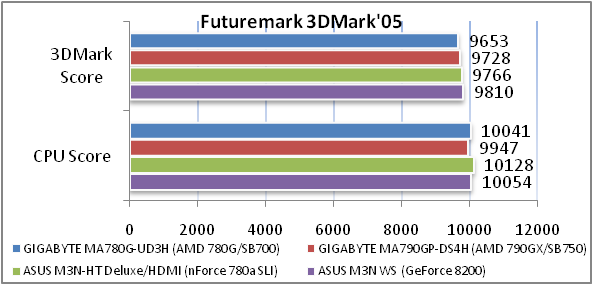

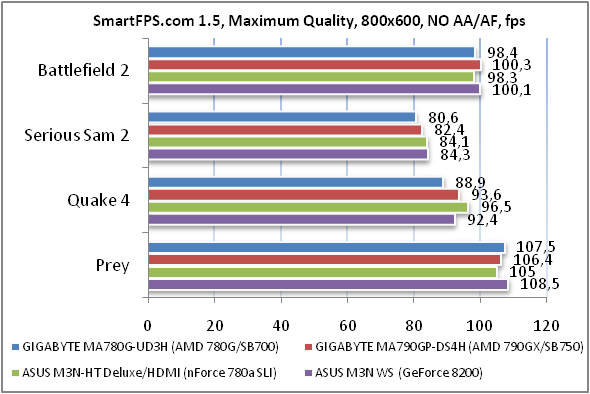

Крім того, в цьому розділі можна задати критичну температуру процесора та мінімальні швидкості обертання всіх трьох вентиляторів, при яких почуєте попереджуючу сигналізацію. У пункті «CPU Smart FAN Control» можна активувати функцію автоматичного керування швидкістю обертання процесорного кулера, а в пункті «CPU Smart FAN Mode» зробити вибір типу напруги живлення вентилятора: постійне або імпульсне PWM. На жаль для двох корпусних вентиляторів функція автоматичного керування швидкістю обертання не реалізована.
