Огляд материнської плати GIGABYTE GA-MA770T-UD3P

Пам'ять стандарту DDR3 з'явилася відносно давно, але компанія AMD не одразу випустила процесори під Socket AM3, які мають відповідний вбудований контролер. Виробник вирішив не поспішати з впровадженням досить дорогої на той час оперативної пам'яті, до того ж, не забезпечувала помітного приросту продуктивності. Ситуація змінилася з виходом у конкурента процесорів Intel Core i7, які мають вбудований контролер пам'яті, що працює тільки з DDR3, та це помітно прискорило поширення та здешевлення нового типу пам'яті. І ось недавно світ побачив нові процесори AMD з підтримкою пам'яті DDR3. Для забезпечення їх повноцінної підтримки стали з'являтися материнські плати з процесорним роз’ємом Socket AM3, але перша хвиля подібних рішень мала досить високу вартість. Зараз же на ринку представлені як «топові», так і масові моделі плат, що працюють з оперативною пам'яттю стандарту DDR3. З одним з таких доступних рішень під процесори AMD Socket AM3 ми сьогодні познайомимося.

Материнська плата GIGABYTE GA-MA770T-UD3P заснована на чіпсеті AMD 770 з південним мостом AMD SB710 і розрахована на спільну роботу з процесорами, виготовленими по 45-нм техпроцесу, AMD Phenom II X4/X3/X2 і Athlon II X2 у виконанні Socket AM3 з рівнем TDP аж до 140 Вт. Ця плата створена із застосуванням передової технології Ultra Durable 3 Classic, що передбачає принципово новий підхід до виготовлення друкованих плат. Суть технології в тому, що питома вага міді в кожному шарі збільшена вдвічі. Це зменшує опір і нагрівання самих провідників, а також дозволяє ефективніше відводити тепло від найбільш нагрітих ділянок і розподіляти його по всій системній платі. Стверджується, що при інтенсивних навантаженнях материнські плати з технологією Ultra Durable 3 Classic будуть більш прохолодними, ніж звичайної системної плати, а також більш стабільними в умовах розгону.

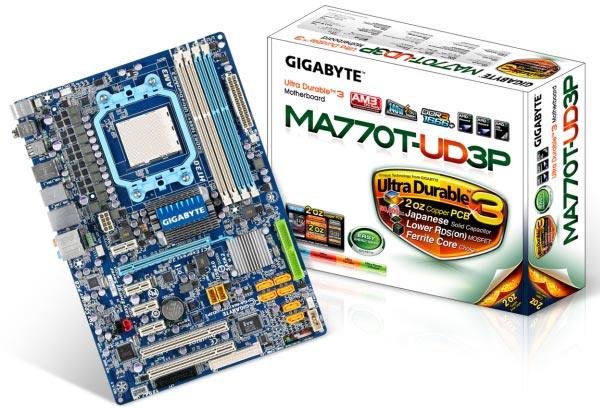

GIGABYTE GA-MA770T-UD3P

Специфікація материнської плати GIGABYTE GA-MA770T-UD3P:

Виробник

GIGABYTE

Модель

GA-MA770T-UD3P

Чіпсет

AMD 770 / SB710

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II X4 processor / AMD Phenom II X3 / AMD Phenom II X2 / AMD Athlon II X2

Системна шина, МГц

HyperTransport 3.0 підтримуюча 5200/2000 МТ/с

Використовувана пам'ять

DDR3 1666(OC)/1333/1066 MГц ECC, Non-ECC, Un-buffered Memory

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ

Слоти розширення

1 x PCI Express 2.0 x16
4 x PCI Express x1
2 x PCI

Дискова підсистема

6 x SATA 3.0 Гб/с, RAID 0, 1 і 0+1
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN контролер Realtek 8111DL

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC888

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентиляторів
1 х підключення вентилятора північного мосту
1 х роз’єм живлення для вентилятора

Зовнішні порти I/O

1 x COM
1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
1 x RJ45 LAN
1 x SPDIF вихід (коаксіальний)
1 х SPDIF вихід (оптичний)
2 x IEEE 1394a
6 аудіо роз’ємів для підключення 8-канального звуку
8 x USB 2.0/1.1

Внутрішні порти I/O

1 x CD in
1 x COM
1 x FDD
1 x IEEE 1394a
1 x LPT
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
6 x SATA 3.0 Гб/с
Роз’єм системної панелі

BIOS

2 x 8Мбіт ПЗП
Ліцензійний AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка технології DualBIOS

Фірмові технології

- @BIOS
- Download Center
- Q-Flash
- EasyTune
- Virtual Dual BIOS
- Xpress Install
- Xpress Recovery 2
- Easy Energy Saver

Комплектація

Посібник користувача;
2 x SATA кабелі;
1 x UltraDMA 133/100/66 кабель;
1 x FDD кабель;
планка задньої панелі;
DVD з драйверами.

Форма-фактор Розміри, мм

ATX 12"x 8,3"
305 x 210

Сайт виробника

http://www.gigabyte.com/

Новий BIOS і драйвери можна скачати зі сторінки підтримки.

Все цены на GIGABYTE GA-MA770T-UD3P

GIGABYTE GA-MA770T-UD3P

Материнська плата GIGABYTE GA-MA770T-UD3P до нас на тестування потрапила без упаковки та комплектації - у скромній картонній білій коробочці і з диском (з драйверами та утилітами). Офіційні джерела трохи підняли завісу таємниці, вказавши, що в комплекті з платою обов'язково буде:

  • Посібник користувача;
  • 2 x SATA-кабелі;
  • 1 x UltraDMA 133/100/66 кабель;
  • Заглушка задньої панелі IO Shield;
  • Диск з драйверами та утилітами.

Досить скромний комплект поставки, відсутні перехідники для живлення SATA-пристроїв, шлейф FDD, та і для 6 портів SATA можна було покласти хоча б 4 кабелі. Подібний комплект поставки говорить про те, що продукт не є «топовим», а значить має більш доступну вартість.

GIGABYTE GA-MA770T-UD3P

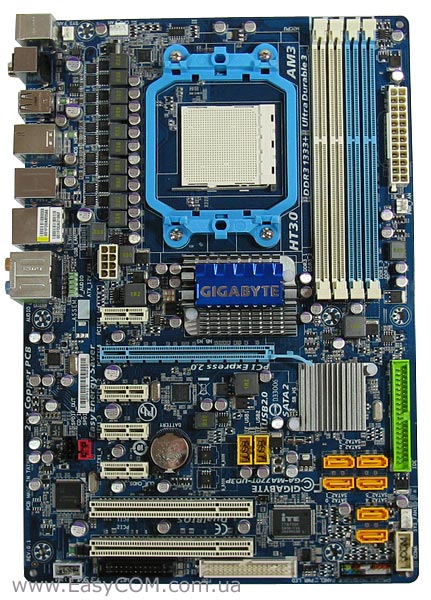

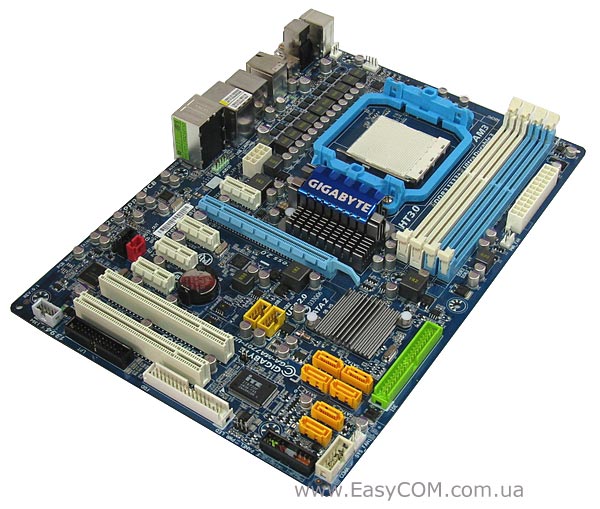

Материнська плата GIGABYTE GA-MA770T-UD3P за зовнішнім виглядом дуже сильно нагадує розглянуту нами раніше GIGABYTE GA-MA770-UD3. Плата виконана на текстоліті «фірмового» синього кольору, компоненти розташовані досить щільно, а пайка не викликає дорікань. Біля кріплення процесорного кулера зазначено, що на платі знаходиться процесорний роз’єм Socket AM3 і реалізована підтримка шини Hiper Transport 3.0. Це говорить нам про те, що плата працює з модулями пам'яті типу DDR3, для яких розпаяні чотири 240-контактних роз’єми DIMM. Максимальний об'єм оперативної пам'яті, який можна встановити на материнську плату становить 16 ГБ, чого цілком достатньо для роботи. Роз’єми для підключень зміщені до країв плати, але і тут є недоліки - 8-контактний роз’єм живлення ATX12V розпаяний не зовсім вдало ближче до центру текстоліту. Для встановлення плат розширення GIGABYTE GA-MA770T-UD3P обладнана досить сучасно чотирма роз’ємами PCI Express x1 і двома роз’ємами PCI.  Відзначимо, що другий роз’єм PCI Express x1 буде перекриватися двослотовою відеокартою, але це незначна вада, адже таких роз’ємів чотири - було б що в них встановлювати.

GIGABYTE GA-MA770T-UD3P

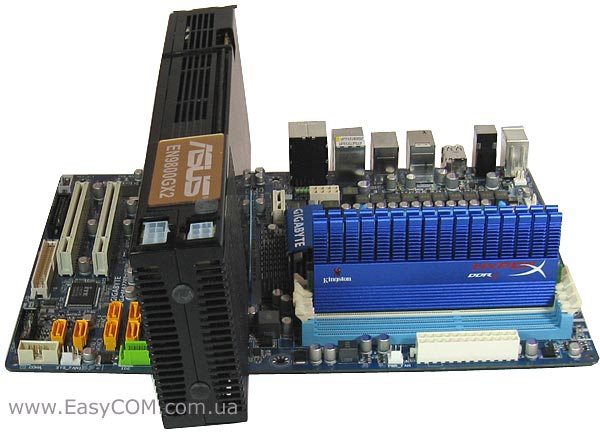

Все-таки недарма ця материнська плата за зовнішнім виглядом майже така ж як GIGABYTE GA-MA770-UD3. Недоліки розташування елементів на платі повторюються один в один - при встановленні довгої двослотової відеокарти перекривається роз’єм IDE і під радіатор відеокарти попадає радіатор південного мосту. Також під відеокартою виявляється засувка роз’єму PCI Express x16 і зняття відеокарти викликає деякі незручності. Ну чому не враховані минулі помилки?

GIGABYTE GA-MA770T-UD3P

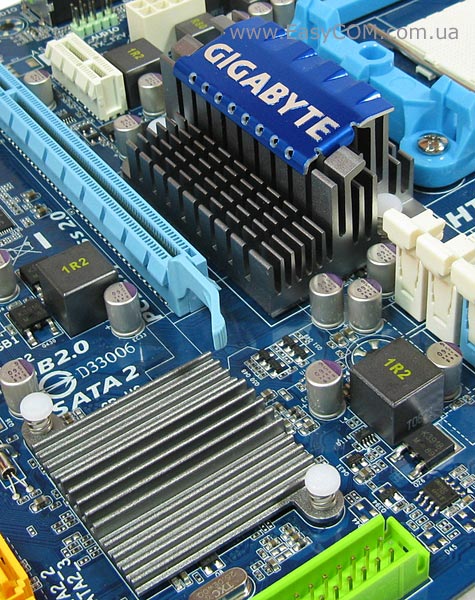

Система охолодження пасивна, дуже проста та складається всього з двох алюмінієвих радіаторів. На північному мосту AMD 770 встановлений невеликий радіатор. При роботі в номінальному режимі він був досить теплим, а при розгоні став гарячим. Тому гарна вентиляція в корпусі життєво необхідна, особливо якщо ви ентузіаст. На південному мосту SB710 стоїть крихітний низькопрофільний радіатор, висота ребер якого становить всього 2-3 мм. При тестуванні він був відчутний теплим.

GIGABYTE GA-MA770T-UD3P

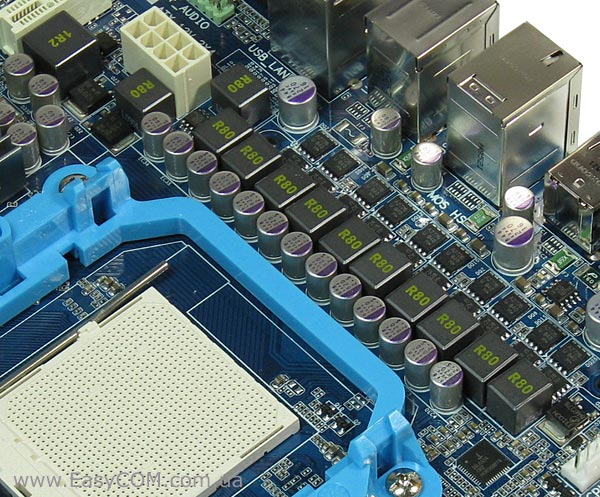

Стабілізатор живлення процесора виконаний за схемою 4+1 фаза, де чотири фази використовуються для живлення ядра процесора, а додаткова фаза живить контролер пам'яті. Варто відзначити, що на цій платі на кожну фазу стабілізатора живлення встановлена подвоєна кількість силових транзисторів і фільтруючих дроселів. Такої схеми вистачить для живлення нових багатоядерних сучасних процесорів. Схеми живлення чіпсетів і модулів пам'яті виконані окремими однофазними стабілізаторами, але, враховуючи відносно невелике енергоспоживання, цього цілком достатньо.

GIGABYTE GA-MA770T-UD3P

Дискова підсистема інтегрована в південний міст SB710 і складається з шести портів SATA II, з можливістю організації RAID-масивів рівнів 0, 1 та 0+1, а також інтерфейсу UltraDMA 133/100/66 для підключення двох PATA пристроїв. Для підключення периферії використовується 12 портів USB, з яких 8 виведені на задню панель, а інші розведені на платі. Також реалізований роз’єм для підключення FDD-приводу та, за допомогою спеціальних модулів, можна вивести на задню панель корпусу порти LPT і COM.

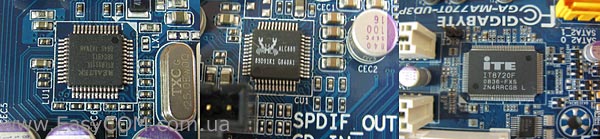

За мережеві з'єднання відповідає гігабітний LAN-контролер Realtek 8111DL. Інтегрована звукова підсистема заснована на HD-кодеку 8-канального звуку Realtek ALC888, що показує досить гарні результати при тестуванні серед вбудованих рішень. Моніторинг системи, обслуговування портів COM, LPT та інтерфейс FDD звично розміщені в мікросхемі IT8720F.

GIGABYTE GA-MA770T-UD3P

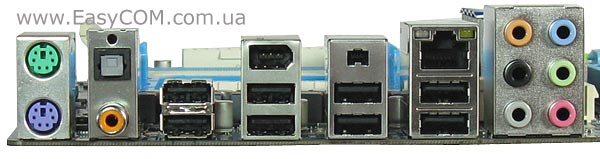

На задню панель материнської плати GIGABYTE GA-MA770T-UD3P виведені наступні порти:

  • два PS/2 для клавіатури або миші;
  • оптичний і коаксіальний S/PDIF;
  • вісім роз’ємів USB;
  • 2 роз’єми IEEE 1394a;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

BIOS

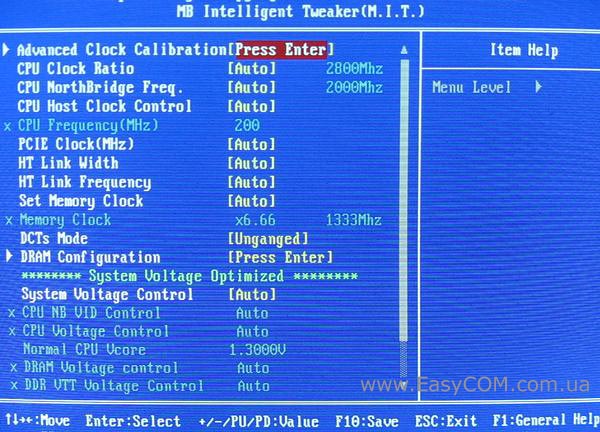

BIOS материнської плати GIGABYTE GA-MA770T-UD3P заснований на коді компанії AWARD. Налаштування, необхідні для розгону системи знаходяться у найпершій вкладці «MB Intelligent Tweaker(M.I.T.)»:

Тут можна вручну виставити множники процесора та шини HyperTransport, змінити частоту FSB і шини PCI Express, швидкість шини HyperTransport, частоту пам'яті відносно FSB, таймінги та підтаймінги пам'яті, а також збільшити або зменшити напругу майже на всіх компонентах. Небезпечні для компонентів значення BIOS підсвітлюються червоними кольорами. Також варто відзначити, що всі значення можна поставити в режим «Auto» щоб система сама підібрала оптимальні варіанти напруг і частот. Деякі налаштування, наприклад, таймінги (затримки) оперативної пам'яті, зведені в окремі підрозділи.

Для зручності та наочності всі параметри, що можна налаштовувати, ми зібрали в таблицю.

Параметр

Назва меню

Діапазон

Крок

Налаштування частоти окремих ядер

Advanced Clock Calibration

від -12% до +12%

2%

Процесорний множник

CPU Clock Ratio

x5 - x35

0,5

Частота контролера пам'яті

CPU NortnBridge Freq

x5 - x20

1

Частота системної шини

CPU Frequency

200 - 500 МГц

1

Частота шини PCI Express

PCIE Clock

100 - 200 МГц

1

Розрядність HyperTransport

HT Link Width

8, 16



Частота шини HyperTransport

HT Link Frequency

200 – 2600 МГц

200 МГц

Дільник для пам'яті

Memory Clock

4,00/5,33/6,66/8,00



Таймінги пам'яті

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, , TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Двоканальний режим роботи контролерів пам'яті процесорів Phenom

DCTs Mode

Ganged - спільно 1x128 біт
Unganged - роздільно 2x64 біт



Напруга на вбудованому контролері пам'яті

CPU NB VID Control

Від -0,6 В до +0,6 В

0,025 В

Напруга на процесорі

CPU Voltage Control

Від -0,6 В до +0,6 В

0,025 В

Напруга на пам'яті

DRAM Voltage Control

1,5 - 2,38 В

0,02 В



DDR VTT Voltage Control

0.9 - 1,3 В

0,025 В

Напруга на північному мосту

NorthBridge Volt Control

1,1 – 1,8 В

0,02 В

Напруга на південному мосту

SB/HT Volt Control

1,2 – 1,58 В

0,02 В

Напруга шини PCI Express

NB PCIE Voltage Control

1,8 - 2,2 В

0,02 В

На вкладці «Advanced BIOS Features» можна включити або виключити технологію AMD K8 Cool@Quiet, вибрати жорсткий диск, з якого буде проводитися завантаження, а також вказати порядок опитування пристроїв для завантаження ОС.

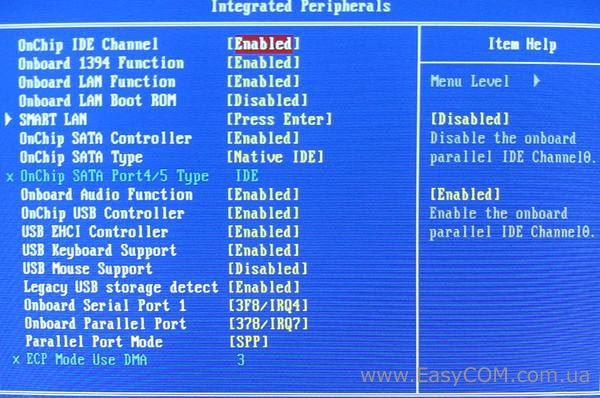

Вкладка «Integrated Peripherals» слугує для вмикання-відключення реалізованих на платі пристроїв: каналу IDE, портів IEEE 1394a, LPT і COM, контролерів LAN, SATA, Audio й USB.

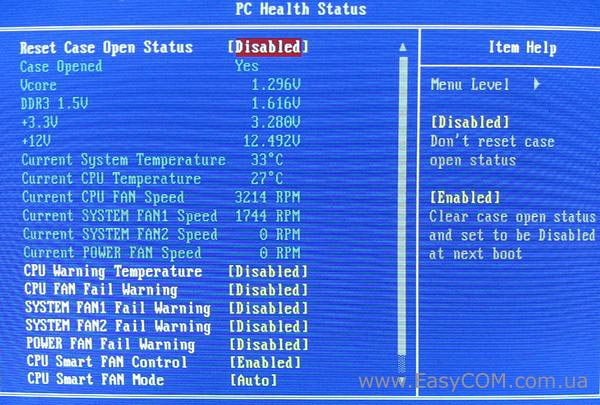

Системний монітор звично розташований у вкладці «PC Health Status». У ньому можна контролювати температури центрального процесора і материнської плати, напруги на ядрі процесора та на лініях живлення 12В и 3,3В, відслідковувати частоту обертання вентиляторів, а також задати небезпечну температуру процесора і мінімальну швидкість обертання вентиляторів, після чого буде видаватися звукове попередження. Також тут можна включити технологію автоматичного керування швидкістю обертання вентилятора процесорного кулера.

Тестування

Для тестування материнської плати GIGABYTE GA-MA770T-UD3P використане наступне обладнання.

Процесор

AMD Phenom II X3 720 (Socketn AM3, 2,8 ГГц, 7,5 МБ cache)

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3, 120 мм негучний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

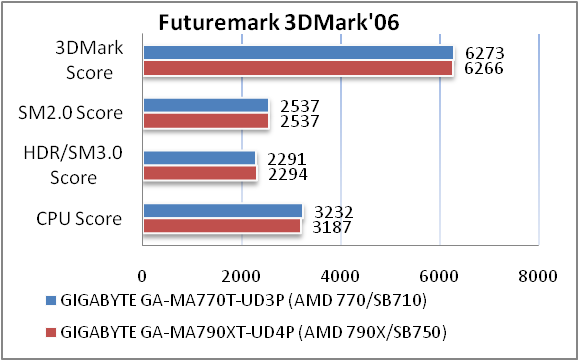

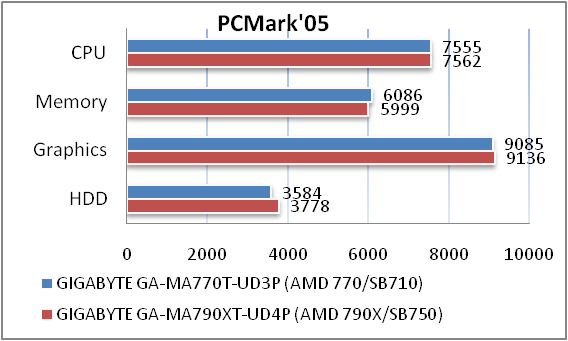

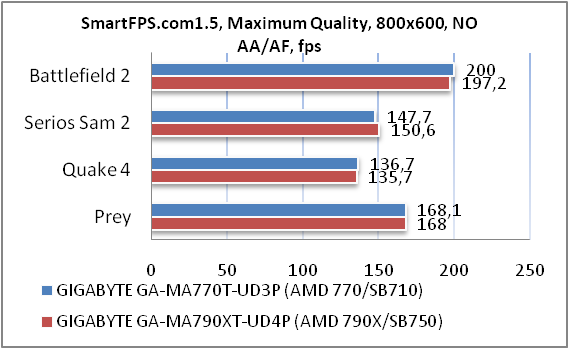

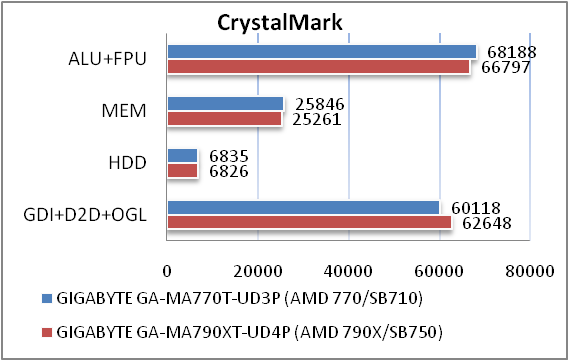

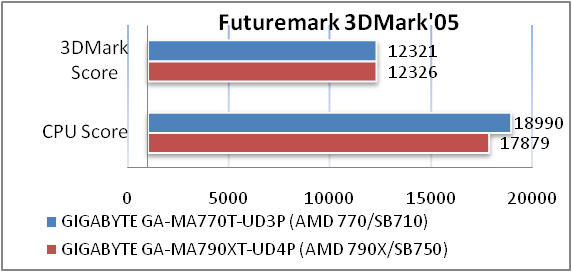

Материнська плата GIGABYTE GA-MA770T-UD3P має рівень продуктивності, такий же, як і її більш дорожча конкурентка, що не може не радувати, адже коштує ця плата значно менше.

Можливості розгону

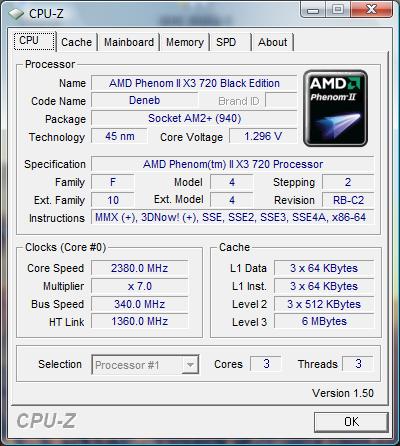

Шину трьохядерного процесора Phenom II X3 вдалося підняти до 340 МГц, а це досить гарний результат.

Тестування звукового тракту на основі кодека Realtek ALC888

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.09 -0.12

Дуже добре

Рівень шуму, дБ (А)

-85.5

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0. 131

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.8

Погано

Інтермодуляційні викривлення + шум, %

0. 256

Середньо

Взаємопроникнення каналів, дБ

-78.4

Дуже добре

Інтермодуляції на 10 кГц, %

0. 305

Середньо

Загальна оцінка



Добре

Режим роботи 32-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.12 -0.22

Дуже добре

Рівень шуму, дБ (А)

-86.1

Добре

Динамічний діапазон, дБ (А)

84.7

Добре

Гармонійні викривлення, %

0. 0056

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.8

Середньо

Інтермодуляційні викривлення + шум, %

0. 018

Дуже добре

Взаємопроникнення каналів, дБ

-77.1

Дуже добре

Інтермодуляції на 10 кгц, %

0. 019

Дуже добре

Загальна оцінка



Дуже добре

Аудіо-кодек Realtek ALC888 показує гарні результати в тестах, що говорить про досить якісну обв'язку мікросхеми.

Висновки

Отже, що ж ми одержуємо приблизно за 100$, які зараз просять за GIGABYTE GA-MA770T-UD3P? Ми одержуємо материнську плату, оснащену всіма найбільш актуальними портами введення/виводу та побудовану із застосуванням технології Ultra Durable 3 Classic. Розглянута материнська плата GIGABYTE GA-MA770T-UD3P порадувала високою продуктивністю та гарним розгінним потенціалом. На базі цієї плати можна зібрати потужний робочий комп'ютер для дому або офісу, а якщо встановити сучасну потужну дискретну відеокарту, то комп'ютер перетвориться в ігровий центр. Звичайно, відсутність підтримки технології об'єднання відеокарт CrossFireХ не дозволить зібрати дуже потужний ігровий комп'ютер, адже і плата позиціюється як масова, тобто доступна багатьом. До мінусів можна віднести хіба що не саму малоефективну систему охолодження, але при використанні додаткової вентиляції в корпусі ця проблема вирішується сама собою. У всьому іншому плата GIGABYTE GA-MA770T-UD3P викликає тільки позитивні емоції своїми багатими можливостями і якістю виконання.

Переваги:

  • висока продуктивність;
  • підтримка шини PCI Express 2.0;
  • 6 роз’ємів SATA з підтримкою RAID 0, 1, 0+1;
  • наявність портів COM, LPT й IEEE1394a.

Недоліки:

  • спрощена система охолодження;
  • перекриття роз’єму IDE довгою відеокартою;
  • важкодоступна засувка роз’єму PCI Express x16.

optimal price

Автор: Олександра Пацуй
Переклад: Анна Смірнова
