Огляд материнської плати GIGABYTE GA-M78SM-S2H

Нещодавно в асортименті продукції компанії GIGABYTE з'явилися універсальні материнські плати, побудовані на базі чіпсета NVIDIA GeForce 8200, у якому є сумісне з DirectХ 10 Shader Model 4.0 і OpenGL 2.0 інтегроване графічне ядро, що має підтримку технологій GigaThread Technology, NVIDIA Lumenex Engine, NVIDIA nView Multi-Display Technology і NVIDIA PureVideo HD Technology, а також з реалізованою підтримкою такої прогресивної розробки, як технологія NVIDIA Hybrid SLI з режимами GeForce Boost і HybridPower.

Щоправда, рішень для процесорів AMD на NVIDIA GeForce 8200 в GIGABYTE поки всього два: GA-M78SM-S2H і GA-M85M-US2H, причому вони дуже схожі функціонально, проте мають ряд відмінностей, які плануємо визначити, адже ми вже тестували GIGABYTE GA-M85M-US2H rev.1.2 (не сплутайте з GIGABYTE GA-M85M-US2H rev.1.0, що має такий же функціонал, але заснований на NVIDIA GeForce 8100). Сьогодні ми протестуємо друге бюджетне рішення від GIGABYTE на NVIDIA GeForce 8200 - материнську плату GA-M78SM-S2H.

GIGABYTE GA-M78SM-S2H

Зовнішній вигляд і комплектація

GIGABYTE GA-M78SM-S2H

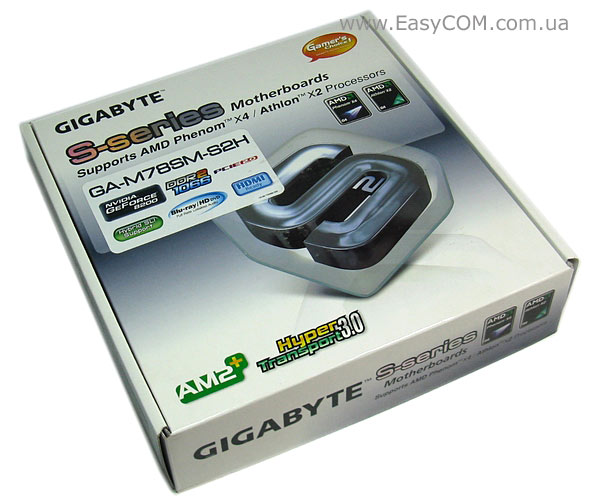

Материнська плата GIGABYTE GA-M78SM-S2H впакована у картонну коробку сірого кольору з якісною кольоровою поліграфією. На коробці зазначені всі підтримувані платою технології, типи процесорів і процесорні роз’єми, а також тип підтримуваної пам'яті та версія застосовуваної шини Hyper Transport. Відзначимо, що на коробці присутня емблема «Gamer's Choice!», що досить зненацька для рішення такого рівня.

GIGABYTE GA-M78SM-S2H

На звороті упаковки зазначена більш докладна інформація про підтримувані платою фірмові технології та комплектне програмне забезпечення.

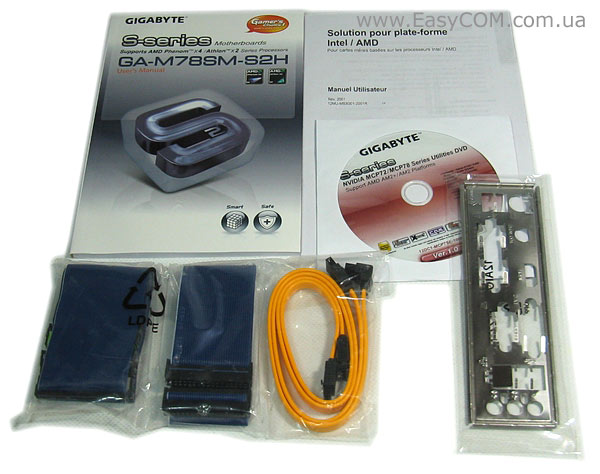

Комплектація плати стандартна для своєї цінової категорії - присутній тільки самий необхідний набір аксесуарів. У коробці з GIGABYTE GA-M78SM-S2H ви можете знайти:

  • Посібник користувача материнської плати;
  • Посібник з встановлення та підключення плати;
  • Диск з драйверами і додатковими утилітами;
  • Один IDE-кабель;
  • Один FDD-кабель;
  • Два SATA-кабелі;
  • Заглушку на задню панель корпусу.

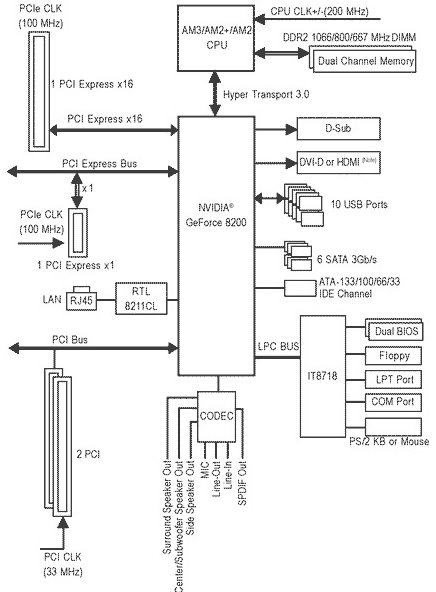

Специфікація

Виробник і модель

GIGABYTE GA-M78SM-S2H

Підтримувані процесори

Socket AM3 / AM2+ / AM2 підтримувані процесори: AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD Sempron2 / AMD Sempron

Чіпсет

NVIDIA GeForce 8200

Частота системної шини HyperTransport, МТ/з

  • 5200 для процесорів AM2+ і AM3,
  • 2000/1600 для процесорів AM2

Пам'ять

  • Двоканальна архітектура
  • 2 x 1.8V DDR2 DIMM
  • максимальний об'єм пам'яті до 8 ГБ
  • DDR2 1066/800/667

Слоти розширення

  • 1 x PCI Express x16 2.0
  • 1 x PCI Express x1
  • 2 x PCI

Підтримка Multi-GPU

  • NVIDIA Hybrid SLI
  • Підтримуються режими GeForce Boost і Hybrid Power

Дискова підсистема

NVIDIA GeForce 8200:

  • 1 x IDE ATA-133/100/66/33 для двох IDE-пристроїв
  • 6 x SATA 3Гб/с з підтримкою SATA RAID 0, RAID 1, RAID 5, RAID 0+1 і JBOD

iTE IT8718:

  • 1 x порт контролера FDD

Підтримка LAN

Realtek 8211B (10/100/1000 Mbit)

Звукова підсистема

8-канальний HD-аудіо кодек Realtek ALC888

Внутрішні роз’єми вводу/виводу

  • 24-контактний ATX
  • 4-контактний ATX 12V
  • 1 x CD in
  • 1 x chassis intrusion роз’єм
  • 1 x COM
  • Роз’єм для вентилятора CPU
  • 1 x FDD
  • Роз’єм для фронтального динаміка
  • Роз’єм для передньої панелі
  • 1 x IDE
  • 1 роз’єм для power LED
  • 1 x SPDIF out
  • Роз’єм для системного вентилятора
  • 4 x USB 2.0/1.1
  • 6 x SATA 3Gb/s

Задня панель

  • 1 x D-Sub
  • 1 x DVI-D
  • 1 х HDMI порт
  • 1 x LPT
  • 1 x RJ45 LAN
  • SPDIF вихід (оптичний)
  • 3 x аудіо порти (Line-in/ Line-out/ MIC)
  • 4 x USB 2.0/1.1
  • PS/2 Клавіатура/Миша

Фірмові технології

  • @BIOS
  • Підтримка Download Center
  • Q-Flash
  • Підтримка EasyTune
  • Virtual Dual BIOS
  • Xpress Install
  • Xpress Recovery 2

Контроль за станом системи

  • Контроль температури CPU
  • Повідомлення про несправності вентилятора CPU / системного вентилятора
  • Контроль швидкості обертання CPU/Системного вентилятора
  • Визначення швидкості обертання вентиляторів CPU / Системного
  • Визначення температури CPU / Системи
  • Визначення напруги живлення

BIOS

AWARD BIOS 8 Мбіт, Pn 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Форм-фактор
 Розміри, мм

microATX,
244 x 210

Сайт виробника



http://www.gigabyte.ru/

Нову версію BIOS і драйверів можна скачати зофіційної сторінки.

Одразу як позитивні якості можна відзначити наявність на платі всіх актуальних портів для виведення зображення: D-Sub, DVI і HDMI, що робить її універсальною завдяки можливості підключення будь-якого монітора.  Також відзначимо підтримку різних конфігурацій RAID-масивів, що також значно розширює сферу застосування GIGABYTE GA-M78SM-S2H. В підсумку, як для бюджетної материнської плати, присутній досить пристойний арсенал можливостей.

GIGABYTE GA-M78SM-S2H

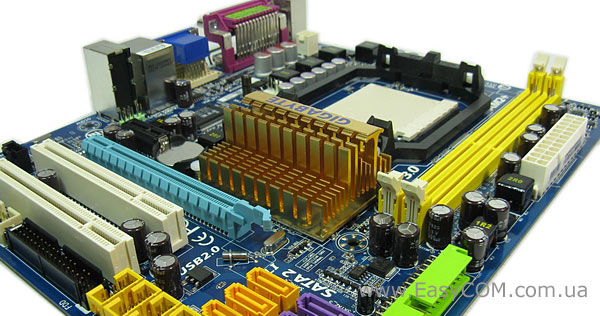

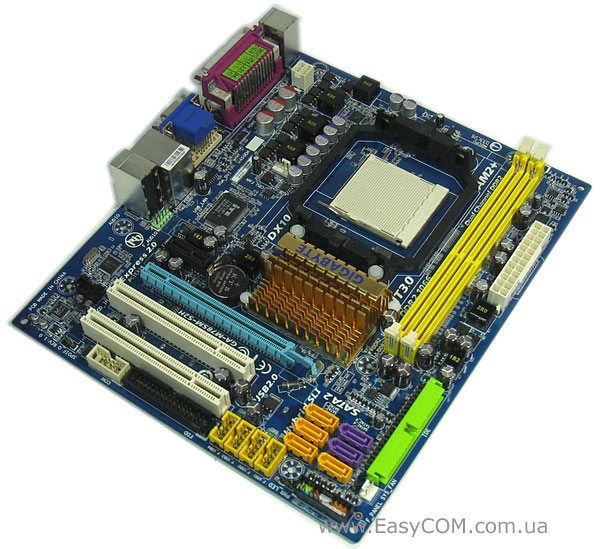

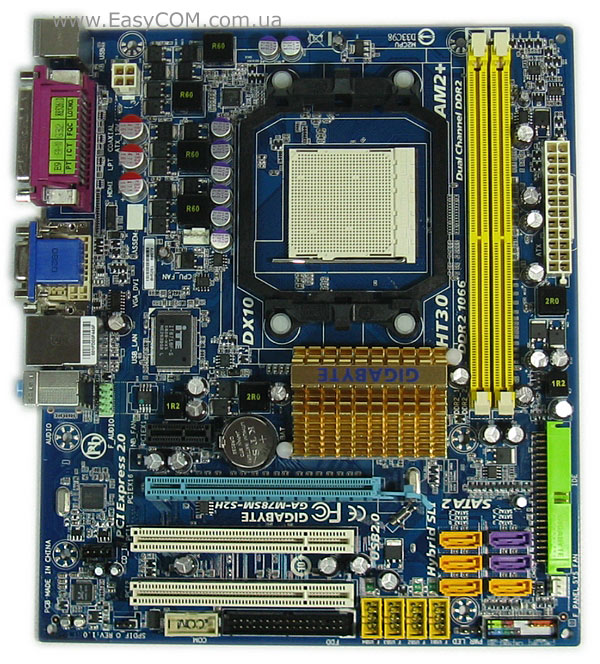

Материнська плата GIGABYTE GA-M78SM-S2H виконана у форм-факторі microATX. У чіпсеті NVIDIA GeForce 8200 об'єднані північний і південний мости, тому на платі тільки один радіатор, що охолоджує мікросхему. Радіатори на підсистемі живлення процесора відсутні, що цілком відповідає класу рішення.

В порівнянні з більш новою GIGABYTE GA-M85M-US2H rev.1.2 в GIGABYTE GA-M78SM-S2H трохи інше компонування, але загальний функціонал залишився майже таким же.

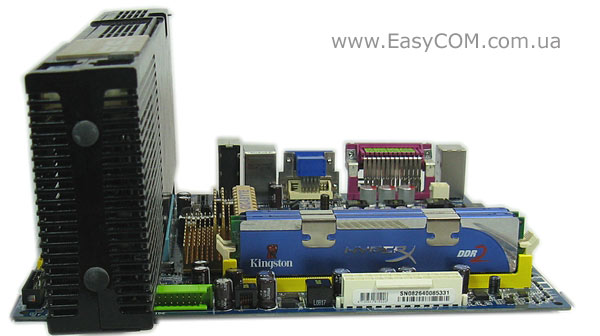

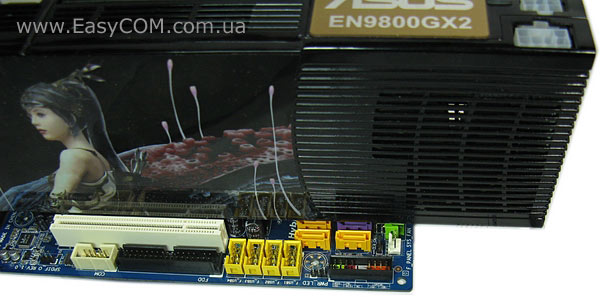

Встановлення продуктивної відеокарти з двослотовою системою охолодження не заважає доступу до слотів оперативної пам'яті - витягати та встановлювати планки можна вільно. Але підключення до IDE роз’єму можливе тільки до встановлення відеокарти.

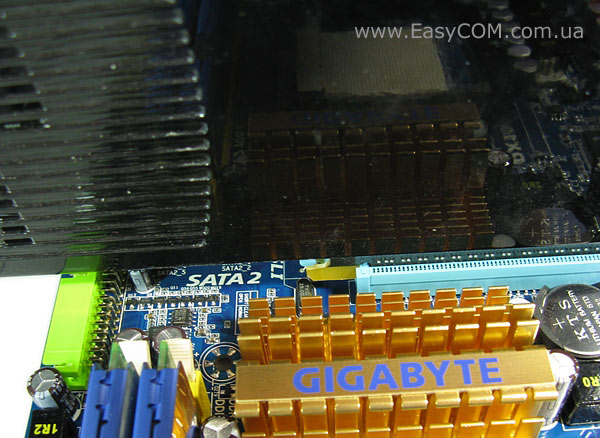

На жаль, при використанні габаритного прискорювача повністю був перекритий доступ до чотирьох SATA портів, що суттєво знижує кількість SATA-пристроїв, які можна підключити у таку систему.

Також було досить проблематично витягти саму відеокарту, тому що засувка слота PCI-e x16 розташована з внутрішньої сторони роз’єму та мати доступ до неї досить складно. Звісно, дані проблеми виникають тільки з габаритними відеокартами. Які обладнані двослотовою системою охолодження.

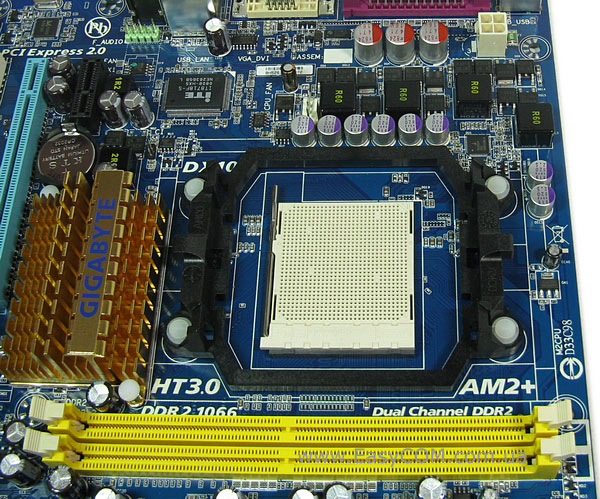

Вузол живлення процесора виконаний з високоякісних елементів, що працює по формулі 3+1: три фази для живлення процесора та одна окрема фаза для живлення вбудованого в процесор контролера пам'яті.

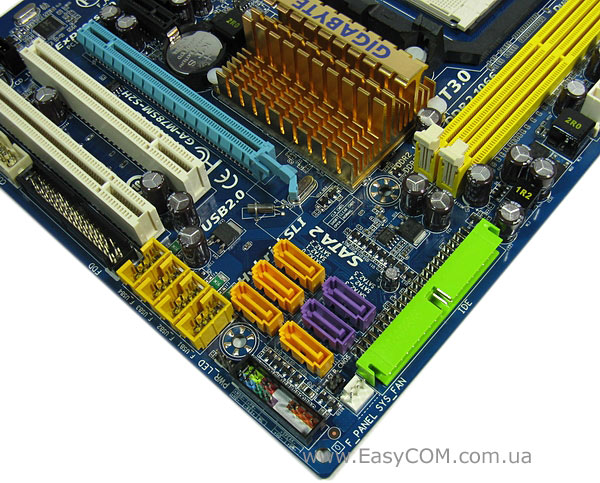

У нижньому правому куті материнської плати розташовані роз’єми для підключення накопичувачів IDE і FDD, шести SATA-пристроїв, а також тут знаходяться чотири роз’єми для підключення додаткових восьми USB-портів.

GIGABYTE GA-M78SM-S2H

Система охолодження материнської плати GIGABYTE GA-M78SM-S2H являє собою один алюмінієвий голчастий радіатор. Він повністю накриває собою чіпсет і досить добре справляється зі своїми обов'язками.

GIGABYTE GA-M78SM-S2H

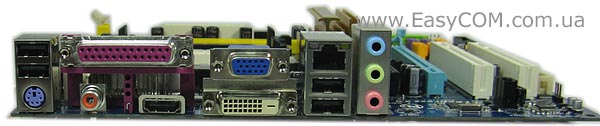

На задню панель виведені наступні роз’єми:

  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 х HDMI-порт;
  • 1 x LPT;
  • 1 x RJ45 LAN;
  • 1 x  S/PDIF вихід (коаксіальний);
  • 3 x аудіо порти (Line-in/ Line-out/ MIC);
  • 4 x USB 2.0/1.1;
  • PS/2 Клавіатура.

У порівнянні з GIGABYTE GA-M85M-US2H rev.1.2 плата GIGABYTE GA-M78SM-S2H  не має універсального порту PS/2, що трохи зменшує гнучкість використання системи.

BIOS

У даній моделі, як і у всіх іншим від компанії GIGABYTE, використовується BIOS від Award, що має досить великий набір налаштувань для оптимізації системи та розгону.

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool’n’Quiet
 Virtualization





Процесорний множник

CPU Clock Ratio

5-max

1
 0,5 для Phenom

Частота роботи убудованого північного моста

Memory Controller Freq.

5-20

1

Частота системної шини

CPU Fraquency

200 - 600

1 МГц

Частота шини PCI-e

PCIE Clock

90 - 200

1 МГц

Частота шини HyperTransport

HT Link Frequency

200 - 1800

200 МГц

Множник ОЗП

Memory Clock

x2.00, x2.66, x3.33, x4.00, x5.33



Напруга на процесорі

CPU Voltage Control

-0. 600 - +0.600

0. 025 В

Напруга на модулях пам'яті

DDR2 Voltage Control

до +0.3

0.1 В

Напруга на північному мосту

CPU NB VID Control

-0.6 - +0.6

0. 025 В

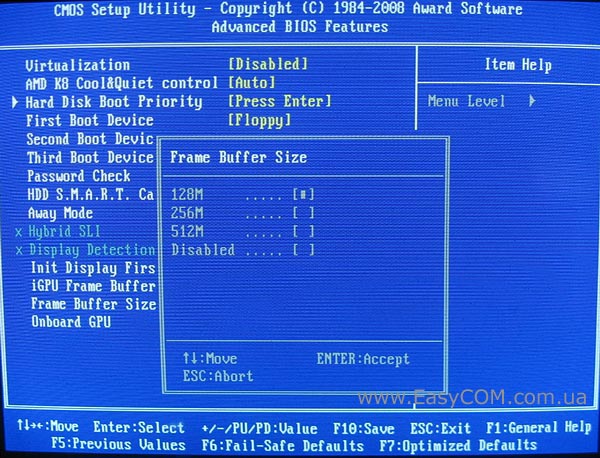

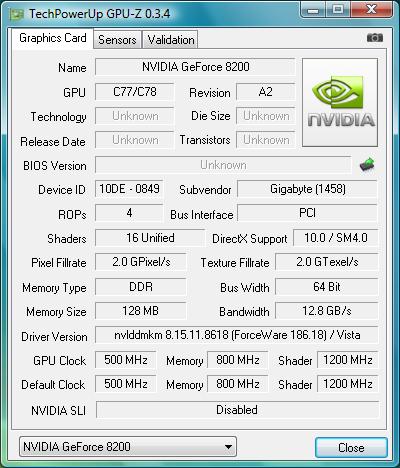

В меню «Advanced BIOS Features» можна вибрати об'єм виділюваної для вбудованого графічного адаптера оперативної пам'яті. Можливі значення 128, 256 і 512 МБ.

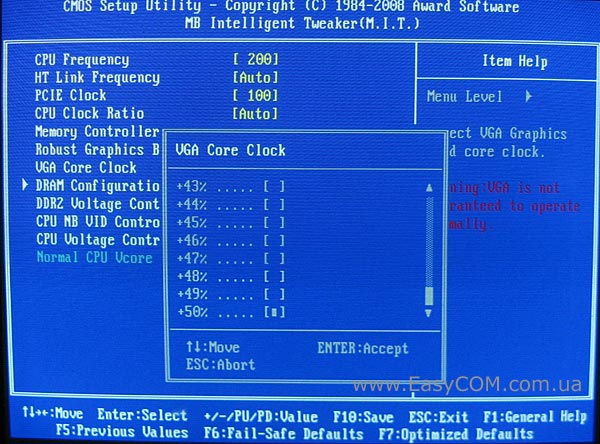

Також варто відзначити присутність функції VGA Core Clock за допомогою якої можна спробувати збільшити продуктивність вбудованого відеоядра.

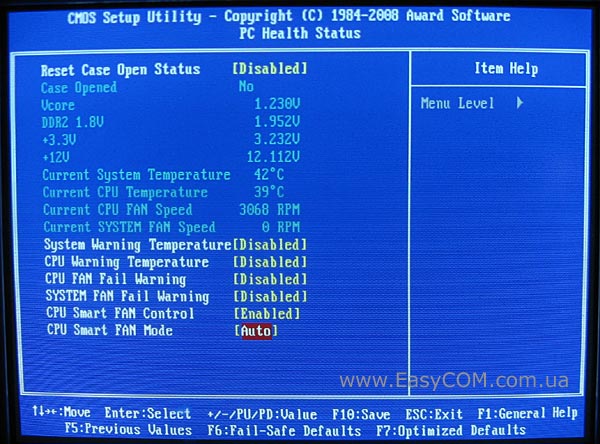

У розділі «PC Health Status» ми можемо спостерігати досить докладну інформацію про параметри системи: напруга на ядрі процесора, модулях пам'яті, лініях живлення 3.3V та 12V; температурою плати і процесора; швидкістю обертання процесорного кулера і системного вентилятора. Тут же можна задати температуру та швидкості обертання вентиляторів при яких буде видаватися попередження. Крім цього, у даному меню є можливість керувати швидкістю обертання процесорного вентилятора. На жаль, керувати корпусним вентилятором материнська плата не вміє.

Розгін

Для  розгону були обрані популярний двоядерник Athlon 64 X2 3600+ на ядрі Winsdor і представник чотирьохядерних процесорів AMD на ядрі Agena, процесор Phenom Х4 9550.

Материнська плата одразу і правильно розпізнала обидва процесори. Напруга виставлялася автоматично, множник - мінімальний. Результати розгону наведені нижче.

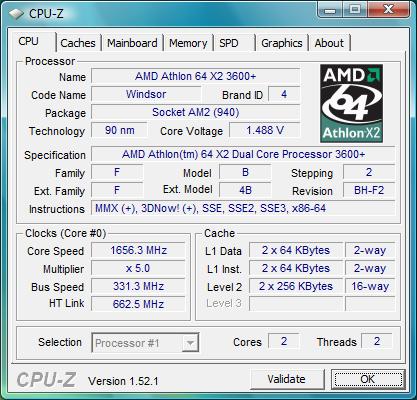

Із двоядерним процесором материнська плата змогла скорити частоту шини в 331 МГц.

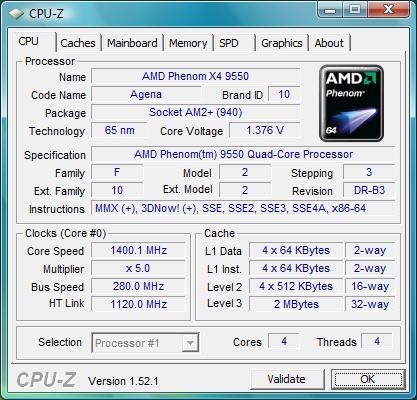

При використанні чотирьохядерного процесора частота системної шини піднялася тільки до 280 МГц.

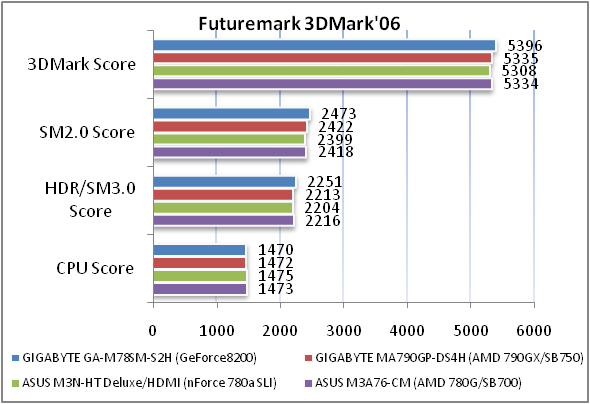

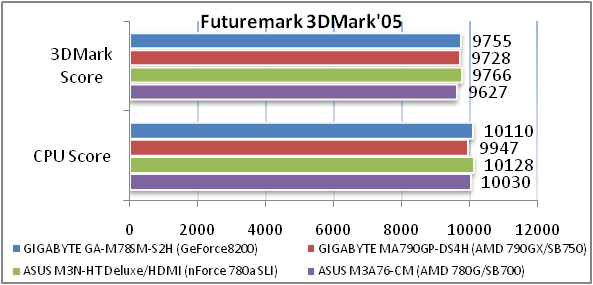

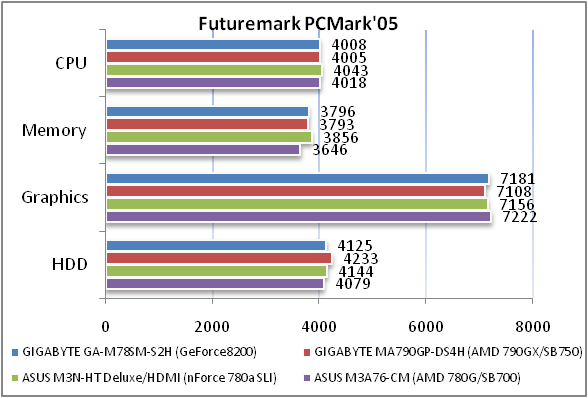

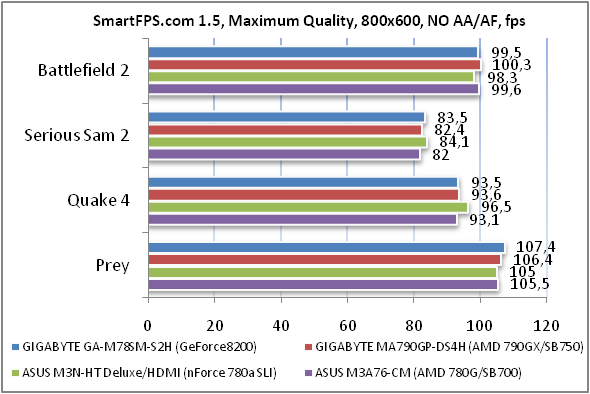

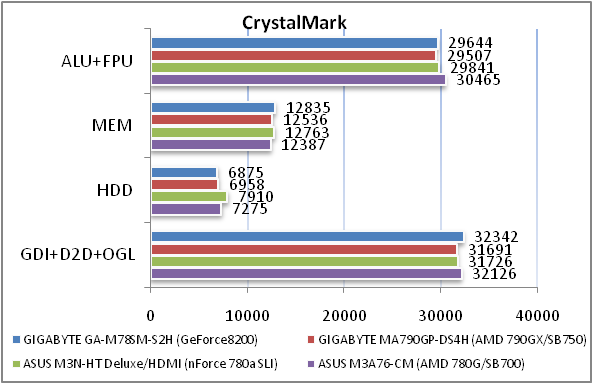

Результат розгону, звичайно не вражає, але все таки для рівня офісної материнської плати отриманий результат  заслуговує поваги. Варто попередити, що при розгоні обох процесорів радіатор на материнській платі був досить гарячим, отже, якщо ви плануєте розгін, то забезпечте додаткове охолодження радіатора або гарну вентиляцію в корпусі.
