Огляд і тестування материнської плати GIGABYTE GA-M720-US3
15-05-2009
Компанія GIGABYTE намагається стати лідером і розробляє передові зразки техніки та нові технології, покликані забезпечити продукції компанії конкурентоспроможність. Та значно приємніше, що це знаходить висвітлення і у бюджетному сегменті товарів. В даному огляді ми докладно розглянемо нову материнську плату форм-фактору ATX - GA-M720-US3. Плата побудована на новому чіпсеті nForce 720D і призначена для спільного використання з широким спектром процесорів компанії AMD під процесорний роз’єм Socket AM2+ /АМ2. В цій моделі застосовані такі передові технології як: Easy Energy Saver, покликана помітно знизити енерговитрати користувача, і Ultra Durable 3, що забезпечує суттєве зниження робочої температури комп'ютера, підвищення енергоефективності та поліпшення стабільності роботи системи в умовах розгону. Також при створенні цієї материнської плати застосована запатентована технологія Dual BIOS, що відмінно зарекомендувала себе . Крім того, плата оснащена сучасним набором програмних інструментів для моніторингу та розгону - EasyTune 6.
Специфікація материнської плати GIGABYTE GA-M720-US3:
Виробник |
GIGABYTE |
Модель |
GA-M720-US3 |
Чіпсет |
NVIDIA nForce 720D |
Процесорний роз’єм |
Socket AM2+ |
Підтримувані процесори |
AM2+ / AM2 підтримувані процесори: AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD Sempron X2 / AMD Sempron |
Частота системної шини HyperTransport |
2000-5200 МТ/с |
Пам'ять |
Двоканальна архітектура пам'яті |
Слоти розширення |
1 x PCI Express x16 (PCI Express x16 відповідає PCI Express 2.0) |
Дискова підсистема |
Вбудовано в чіпсет: |
LAN |
Мережний контролер Realtek RTL8111C 10/100/1000 МБіт/сек |
Контролер IEEE-1394 |
Texas Instrument TSB43AB23, 2 роз’єми на задній панелі та 1 роз’єм на материнській платі. |
Звукова підсистема |
8-канальний HDA кодек Realtek ALC888 |
Живлення |
24-контактний роз’єм живлення ATX |
Охолодження |
Пасивна система охолодження, що складає з алюмінієвого радіатора |
Роз’єми для вентиляторів |
1 x CPU |
Роз’єми задньої панелі |
1 x COM |
Внутрішні роз’єми вводу/виводу |
24-контактний ATX |
BIOS |
2 x 8 Мбіт ПЗП, з підтримкою технології DualBIOS |
Можливості розгону |
Зміна частоти: FSB, PCI-Express, пам'яті. |
Контроль за станом системи |
Контроль температури CPU |
Технології зменшення шуму системи охолодження |
AMD Cool 'n' Quiet, CPU/System Smart Fan (динамічне програмне регулювання частоти обертання вентилятора) |
Фірмові технології |
Ultra Durable 3 |
Форм-фактор |
АТХ |
Розміри, мм |
305 x 215 |
Сайт виробника |
Нову версію BIOS і драйвера можна скачати зі сторінки підтримки. |
Все цены на GIGABYTE GA-M720-US3

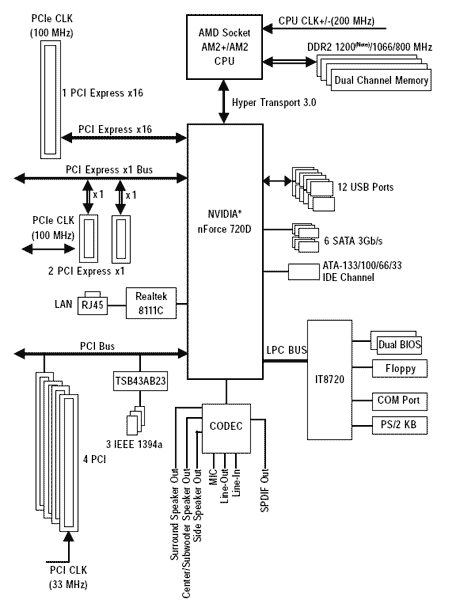

Основою плати є чіпсет NVIDIA nForce 720D, він забезпечує та координує роботу всіх елементів материнської плати. Чіпсет підтримує роботу шин Hyper Transport 3.0 і PCI Express 2.0. Це дозволяє йому працювати з процесорами AMD Phenom FX, AMD Phenom X4, AMD Phenom X3, AMD Athlon X2, AMD Athlon, AMD Sempron X2, AMD Sempron і сучасними графічними прискорювачами. Додаткові контролери обладнання представлені наступними чіпами:
- LAN - Realtek RTL8111C забезпечує роботу мережі зі швидкостями 10/100/1000 Мбіт/сек;
- IEEE 1394 - Texas Instruments TSB43AB23;
- Audio - Realtek ALC888;
- Порти введення/виводу, Dual BIOS, Floppy і апаратний моніторинг компонентів системи - ITE IT8720.

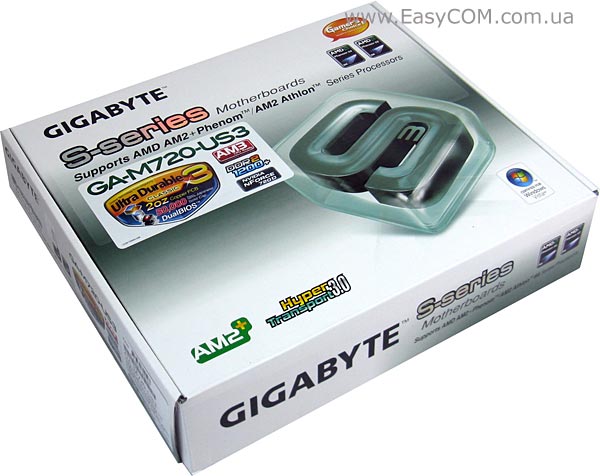

Материнська плата GA-M720-US3 впакована в картонну коробку сірого кольору з якісною кольоровою поліграфією. На коробці зазначені всі підтримувані платою технології, підтримувані типи процесорів, тип процесорного роз’єму, тип підтримуваної пам'яті та версія застосовуваної шини Hyper Transport. Також на коробці присутній логотип Certified for Windows Vista. Габарити коробки 325х267 мм.
На звороті упаковки зазначена інформація щодо підтримки платою технологій та наявності програмного забезпечення у комплекті.

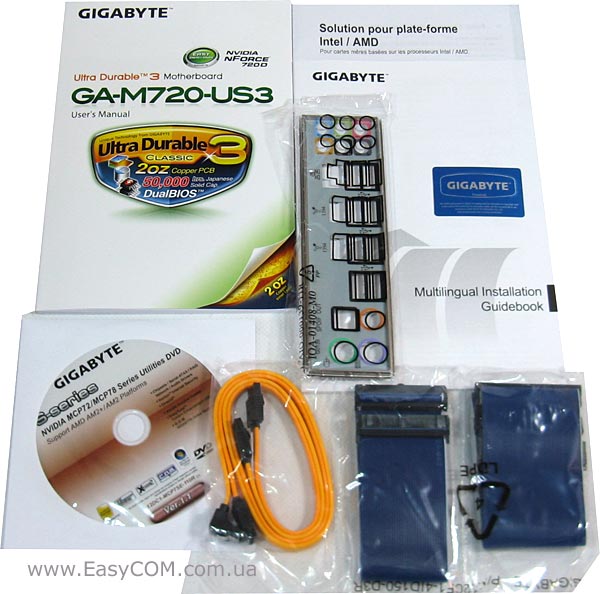

Комплектація плати відрізняється аскетизмом - є тільки самий необхідний мінімум. У коробці з GIGABYTE GA-M720-US3 ви можете знайти:
- Посібник користувача материнської плати;
- Посібник з встановлення та підключення плати;
- DVD з драйверами і додатковими утилітами;
- Один IDE кабель;
- Один FDD кабель;
- Два SATA кабелі;
- Заглушка на задню панель корпусу з кольоровим маркуванням роз’ємів плати.

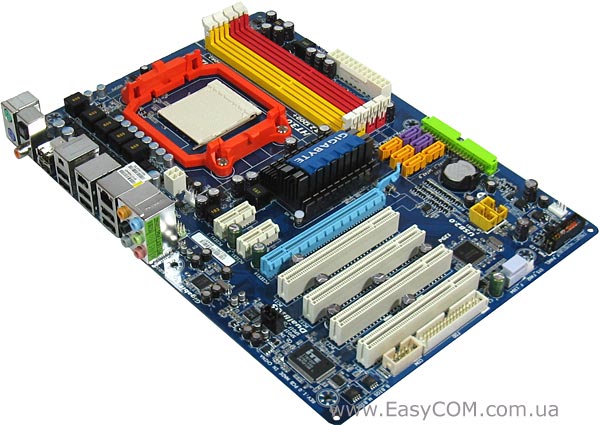

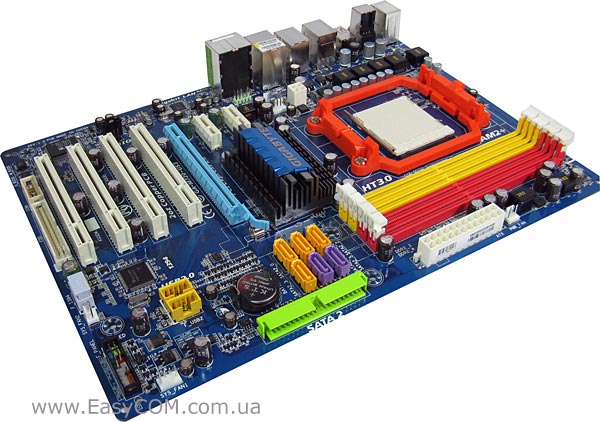

Компонування материнської плати GA-M720-US3 не має серйозних недоліків. Майже всі роз’єми, крім ATV12V, розташовані досить зручно по краях плати та не викликають ніяких труднощів у процесі складання системного блоку. Те, що було не до вподоби деяким користувачам, а саме розташування роз’ємів SATA паралельно поверхні плати, в цій моделі виправлено, і роз’єми встановлені звичайним чином. Щоправда, розташовані вони у незвичному місці, що забезпечило вільний доступ до засувок модулів пам'яті. А ось паралельне розташування роз’єму IDE себе виправдує, оскільки дозволяє здійснити підключення накопичувача без витягу графічного прискорювача, за умови, що шлейф підключений заздалегідь.

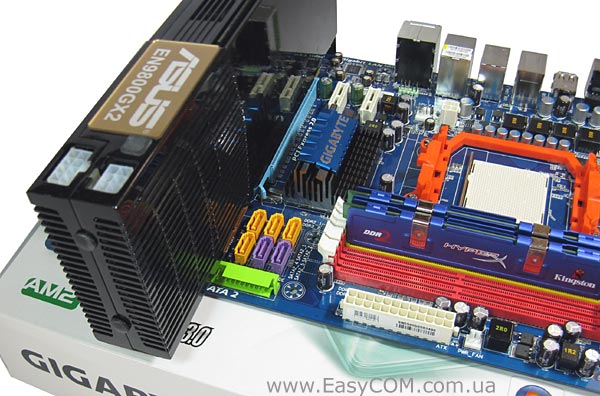

Серед недоліків компонування можна відзначити те, що при використанні графічного прискорювача з великогабаритною системою охолодження буде перекритий доступ до найближчого слоту PCI, також розташування і конфігурація радіатора південного мосту може викликати проблеми з встановленням плат у слоти PCIE x1.

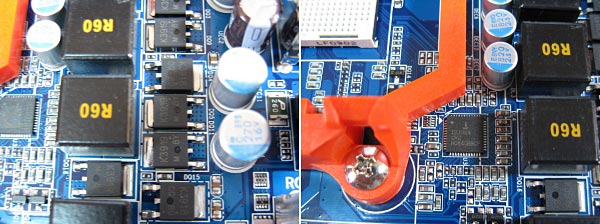

Система живлення материнської плати побудована із застосуванням контролера ISL6324, що керує чотирма фазами для живлення ядра процесора і однією додатковою фазою для живлення північного мосту процесора AMD. У схемі живлення застосовані полімерні конденсатори, польові транзистори K3919 і дроселі з феромагнітною серцевиною.

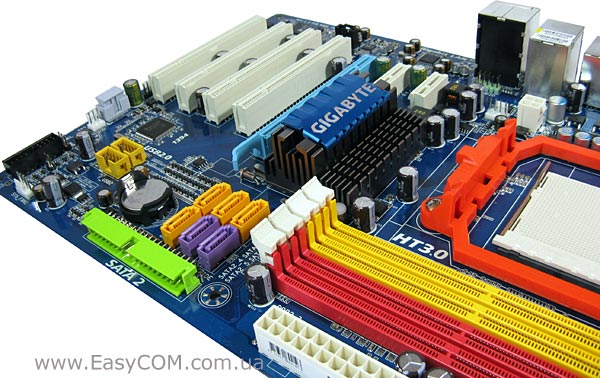

Охолодження чіпсету проводиться за допомогою алюмінієвого радіатора, що прикрашений логотипом компанії.
Материнська плата GIGABYTE GA-M720-US3 має шість портів SATA, за допомогою яких можлива робота накопичувачів у звичайному режимі та побудова RAID-масивів рівнів 0, 1, 0+1, 5. Крім того, плата має двадцять портів USB, 4 з яких є внутрішні, а також порти COM, FDD, IDE і IEEE 1394.

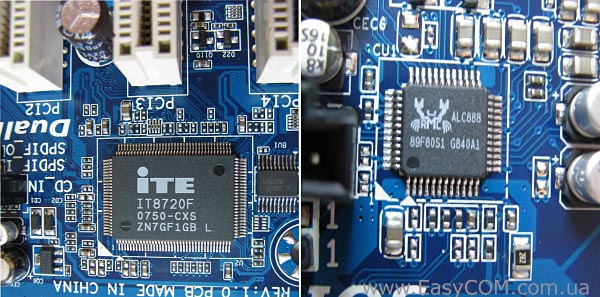

Робота системи Dual BIOS, портів COM, FDD і PS/2, а також системи моніторингу параметрів плати забезпечується контролером IT 8720F.
Звукова підсистема плати GIGABYTE GA-M720-US3 побудована на 8-канальному звуковому HDA-кодеку Realtek ALC888.

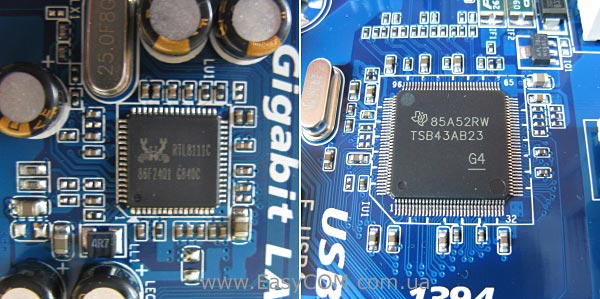

Взаємодію по мережному інтерфейсі материнська плата GA-M720-US3 здійснює за допомогою встановленого на ній контролера Realtek RTL8111C, що підтримує швидкісні режими 10/100/1000 Мбіт/с.
Роботу двох зовнішніх і одного внутрішнього порту швидкісної послідовної шини IEEE 1394 забезпечується контролером Texas Instruments TSB43AB23. Внутрішній порт шини IEEE 1394 має блакитний колір та захисну заглушку.
Материнська плата GIGABYTE GA-M720-US3 має чотири роз’єми для підключення вентиляторів. Два 4-контактних роз’єми призначені для підключення вентилятора процесора і корпусного вентилятора. Два 3-контактних роз’єми використовуються для підключення другого корпусного вентилятора і вентилятора блока живлення. Всі роз’єми забезпечують контроль швидкості обертання підключених вентиляторів.

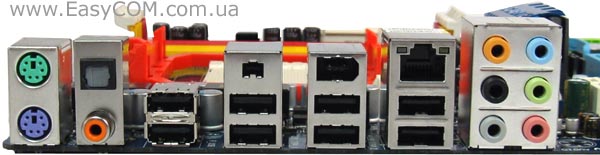

Задня панель материнської плати GIGABYTE GA-M720-US3 має наступні порти вводу/виводу: два PS/2 для підключення клавіатури і маніпулятора «миша», 8 портів USB, S/PDIF - оптичний і коаксіальний, два порти IEEE 1394a ( 4-контактний і 6-контактний), порт LAN з роз’ємом RJ-45, що має два світлодіодних індикатори режимів роботи, і шість роз’ємів mini-jack 3,5 мм для підключення багатоканальної звукової підсистеми.

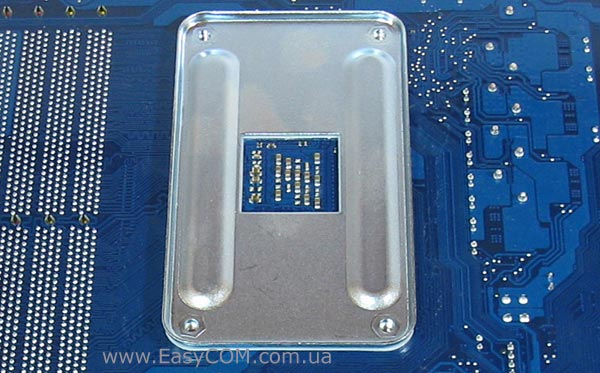

Крім того, материнська плата GA-M720-US3 має одну приємну конструктивну особливість у вигляді встановленої на звороті плати металевої планки жорсткості до якої, крізь отвори в платі, кріпиться пластикова рамка кріплення вентилятора процесора. Планка забезпечує жорсткість материнської плати на вигин в області процесорного роз’єму. Це дуже важливо, бо сьогодні кріплення деяких вентиляторів має надлишкову жорсткість і може викликати деформацію рамки, а через неї і материнської плати.
BIOS
BIOS материнської плати GIGABYTE GA-M720-US3 створений із застосуванням коду компанії AWARD. BIOS має багатий набір налаштувань, що буде корисний запеклому оверклокеру. Весь набір параметрів для розгону зосереджений у розділі MB Intelligent Tweaker (M.I.T).

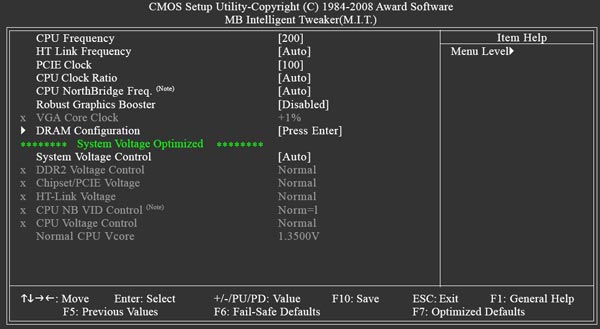

Основні параметри BIOS стосовно розгону та тонкого налаштування материнської плати GA-M720-US3, згруповані в таблиці:
Параметр |
Назва пункту меню |
Діапазон |
Крок |
Процесорні технології |
Cool’n’Quiet |
|
|
Процесорний множник |
CPU Clock Ratio |
x5 – max |
0,5 |
Частота контролера пам'яті |
CPU NortnBridge Freq |
x5 – x20 |
1 |
Частота системної шини |
CPU Frequency |
200-600 МГц |
1 |
Частота шини PCI Express |
PCIE Clock |
90-200 МГц |
1 |
Розрядність шини HyperTransport |
HT Link Width |
8, 16 |
|
Частота шини HyperTransport |
HT Link Frequency |
200 – 1800 МГц |
200 МГц |
Множник частоти пам'яті |
Memory Clock |
2,00/2,66/3,33/4/5,33 |
|
Налаштування частоти окремих ядер |
Core NVCC Percentage |
Від -12% до +12% |
2% |
Тактова частота графічного ядра |
VGA Core Clock |
Від 1% до 50% |
1% |
Напруга пам'яті DDR2 |
DDR2 Voltage Control |
Від 0,1 до 0,3 |
0,1 |
Напруга чіпсета і шини PCIE |
Chipset/PCIE Voltage |
Від 0,1 до 0,2 |
0.1 |
Напруга шини HT Link |
HT-Link Voltage |
Від 0,1 до 0,2 |
0.1 |
Напруга північного мосту |
CPU NB VID Control |
Від +6 до -6 |
0,025 |
Напруга процесора |
CPU Voltage Control |
Від +6 до -6 |
0,025 |

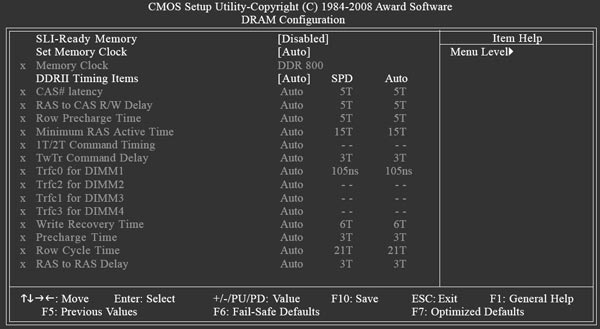

Налаштування таймінгів і режимів роботи оперативної пам'яті знаходяться у розділі DRAM Configuration.

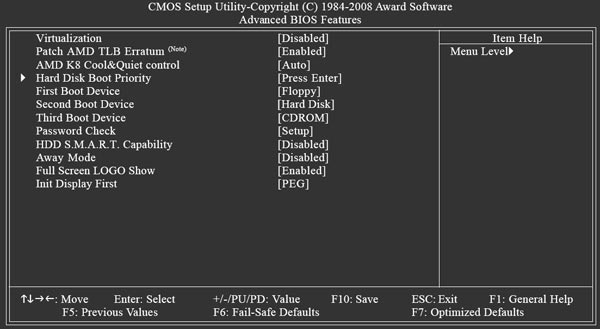

Розділ Advanced BIOS Features дозволяє включати, налаштовувати та використовувати переваги сучасних процесорних технологій, таких як віртуалізація і AMD TLB Erratum (для обходження помилки в ядрах AMD Phenom 9500 і 9600). Також у цьому розділі можна обрати послідовність пристроїв для завантаження та встановити пароль для доступу до налаштувань.

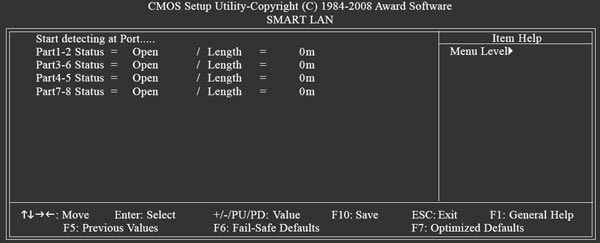

Приємною особливістю BIOS розглянутої материнської плати є технологія SMART LAN, що дозволяє діагностувати мережне підключення і апроксимувати довжину кабелю до виявленої неполадки.

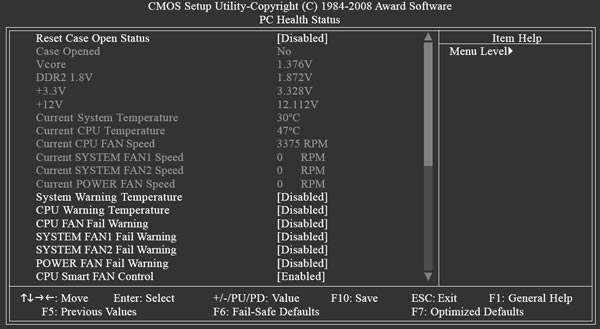

Розділ PC Health Status дозволяє контролювати такі параметри як: напруга на ядрі процесора, напруга на пам'яті, напругу від джерела живлення по каналах 3,3 і 12 Вольт, температуру процесора і материнської плати.
Також в цьому розділі можна налаштувати пороги спрацьовування сигналізації по обмірюваним величинам температури і частоті обертання вентиляторів, підключених до материнської плати. Тут же включається автоматичне керування швидкістю обертання процесорного вентилятора.
Тестування
У процесі тестування материнської плати GIGABYTE GA-M720-US3 був використаний наступний комплект обладнання:
Процесор |
AMD Athlon 64X2 3600+ |
Вентилятор процесора |
Akasa AK859 CU для Socket 754/939/940/AM2 |
Оперативна пам'ять |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
Графічний прискорювач |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ 80 Гб 7200rpm 8 МБ SATA-300 |
Привід оптичних дисків |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic SS-650JT Active PFC F3 |
Корпус |
COLORSit ATX-L8032 + 92 мм SilverStone FN91 |

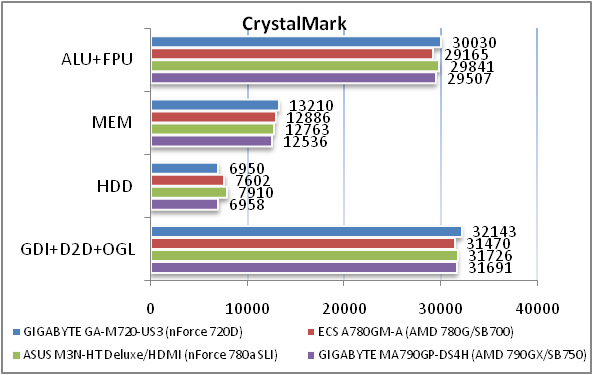

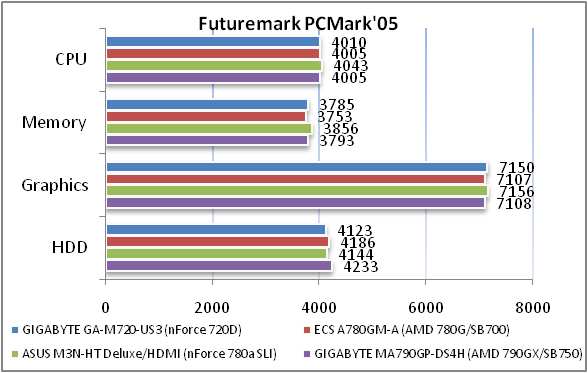

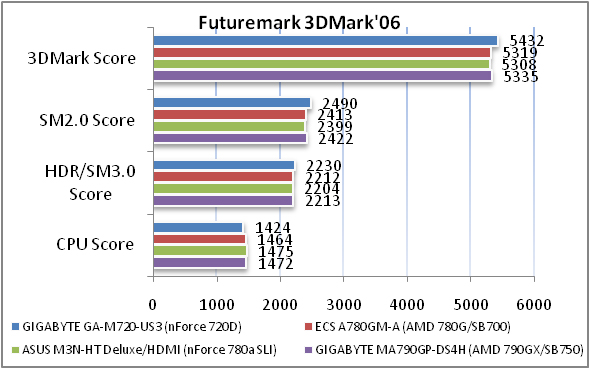

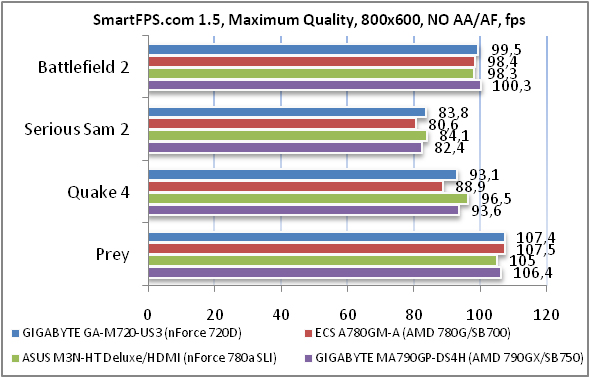

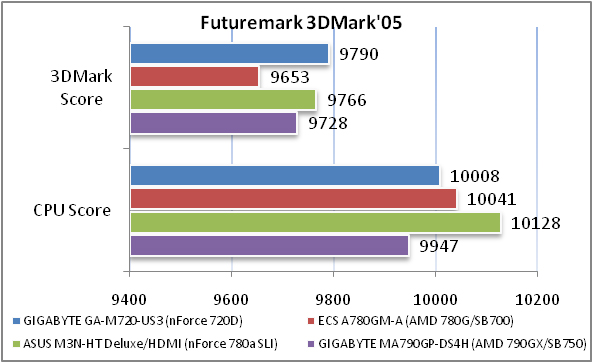

Результати тестів показують, що материнська плата GIGABYTE GA-M720-US3 демонструє гарну продуктивність для свого класу, порівнянну з іншими платами поточної лінійки продуктів компанії. Палата може бути рекомендована для складання досить потужного домашнього комп'ютера для рішення більшості повсякденних завдань.
Тестування звукової підсистеми материнської плати, побудованої на базі 8-канального звукового HDA-кодека Realtek ALC888.
Загальні результати (RightMark Audio Analyzer)
Wave Mapper, 16-bit, 44 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.09, -0.12 |
Дуже добре |
Рівень шуму, дБ (А) |
-86.4 |
Добре |
Динамічний діапазон, дБ (А) |
85.0 |
Добре |
Гармонійні викривлення, % |
0.131 |
Середньо |
Гармонійні викривлення + шум, дБ(A) |
-52.7 |
Погано |
Інтермодуляційні викривлення + шум, % |
0.256 |
Середньо |
Взаємопроникнення каналів, дБ |
-85.3 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.305 |
Середньо |
Загальна оцінка |
|
Добре |
Wave Mapper, 32-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.12, -0.22 |
Дуже добре |
Рівень шуму, дБ (А) |
-83.5 |
Добре |
Динамічний діапазон, дБ (А) |
85.4 |
Добре |
Гармонійні викривлення, % |
0.0043 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-77.7 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.016 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-80.6 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Обв'язка звукового кодека виконана на досить гарному рівні, що повинно забезпечити прийнятне звучання підключеної аудіосистеми.
Можливості розгону
Можливості розгону материнської плати GIGABYTE GA-M720-US3 тестувалися з використанням двох різних процесорів компанії AMD:
- Двоядерного AMD Athlon 64 X2 3600+ ;
- Чотирьохядерного AMD Phenom X4 9550.

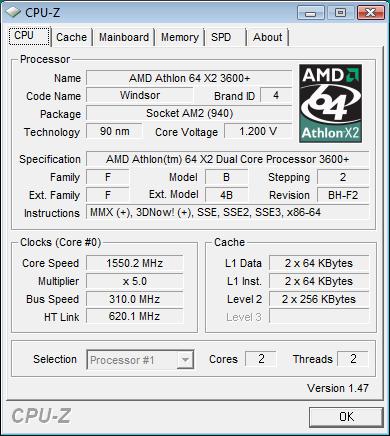

При використанні двоядерного процесора AMD Athlon 64 X2 3600+ материнська плата запрацювала з частотою системної шини 310 МГц, що є дуже гарним результатом.

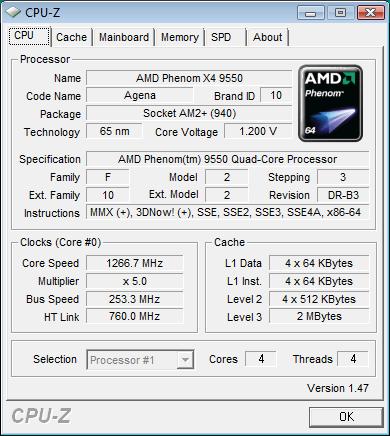

А ось при використанні чотирьохядерного процесора AMD Phenom X4 9550 частоту системної шини вдалося підняти до 253,3 МГц.

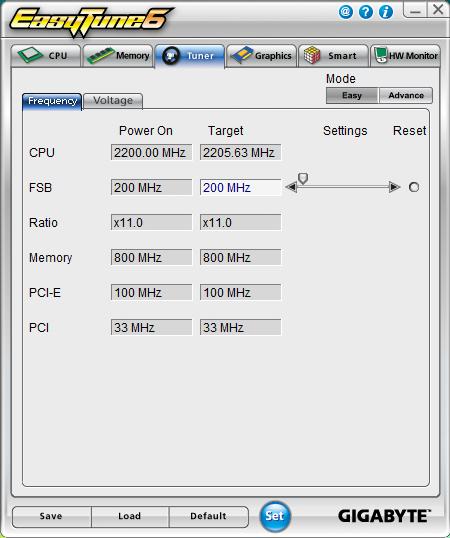

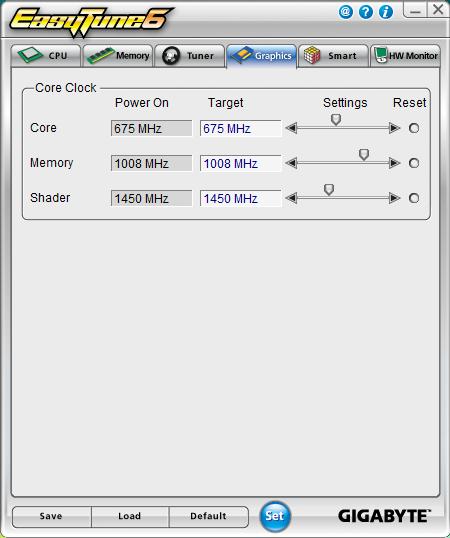

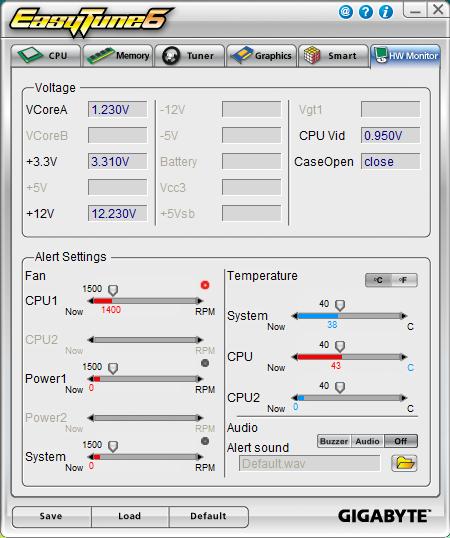

Експериментам по розгону може допомогти комплексна утиліта EasyTune 6, яка присутня в комплекті материнської плати.
Крім відображення характеристик процесора, пам'яті та графічного прискорювача, утиліта EasyTune 6 має вікно моніторингу, у якому відображаються частота обертання підключених до плати вентиляторів, необхідні напруги і обмірювані величини температури.
Висновки
Розглянута материнська плата GIGABYTE GA-M720-US3, незважаючи на приналежність до бюджетного сегмента продуктів компанії GIGABYTE, демонструє гарну продуктивність. У парі з двоядерними процесорами плата має гарний розгінний потенціал, що обумовлено частково результатом розумно розробленого прошивання BIOS, де є гарний діапазон налаштувань необхідних параметрів. Плата оснащена всіма найбільш актуальними портами вводу/виводу та побудована із застосуванням нових технологій компанії GIGABYTE, що, безсумнівно, допоможе користувачу зібрати на її основі гарний, продуктивний комп'ютер.
Переваги:
- підтримка всіх сучасних процесорів AMD;
- відмінні можливості розширення;
- гарні можливості розгону;
- наявність 12 портів USB і трьох портів IEEE 1394.
Недоліки:
- мінімізована комплектація;
- невдала конфігурація радіатора чіпсету, що може перешкодити встановленню плат у слоти PCIE x1 (наприклад, плати Creative SB X-Fi Xtreme Audio PCI-E 1x);
- не дуже зручне розташування роз’ємів живлення ATX12V.
Автор: Олексій Пальчиков
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ООО ПФ Сервис (м. Дніпропетровськ) за надану для тестування материнську плату.
Висловлюємо подяку компанії Kingston за надану для тестування оперативну пам'ять Kingston DDR2-1200 KHX9600D2K2/2G.
