Огляд материнської плати GIGABYTE M68MT-D3 rev.2.3

05-12-2010

Сьогодні ми розглянемо материнську плату, призначену в першу чергу для офісних систем. Це рішення побудоване на перевіреному роками, адже існує він з 2007-го року, наборі системної логіки NVIDIA GeForce 7025 / NVIDIA nForce 630a, особливістю якого є наявність достатньо функціонального інтегрованого відеоядра. Як бачимо, цей чіпсет все ще дозволяє розробляти системні плати для підтримки сучасних процесорів під Socket AM3 і найбільш актуальної сьогодні оперативної пам'яті DDR3. Але у рішеннях для офісу, в першу чергу, важливі надійність і низька вартість. Розглянута сьогодні материнська плата, на перший погляд, відповідає даним вимогам. Низька ціна досягнута завдяки економії на компонуванні плати, вона має: компактні габарити, доступний чіпсет, всього чотири порти SATA 3.0 ГБ/с, всього два слоти під оперативну пам'ять. Водночас плата високонадійна – вона використовує якісну елементну базу. Отже, «згідно документам», цілком гідна для офісних потреб плата. Які справи на практиці, довідаємося в справжньому огляді материнської плати GIGABYTE GA-M68MT-D3.

GIGABYTE M68MT-D3

Специфікації материнської плати GIGABYTE GA-M68MT-D3:

Виробник

GIGABYTE

Модель

GA-M68MT-D3

Чіпсет

NVIDIA GeForce 7025 / NVIDIA nForce 630a

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II / AMD Athlon II

Використовувана пам'ять

DDR3 1666(OC)/1333/1066/800 МГц

Підтримка пам'яті

2 x 1.5V DDR3 DIMM слота з підтримкою до 8 ГБ пам'яті.
DDR3 1666(OC)/1333/1066/800 МГц
Двоканальна архітектура пам'яті.

Слоти розширення

1 x PCIe x16
1 x PCIe x1
2 x PCI

VGA

Інтегрований NVIDIA GeForce 7025
Підтримує API: DirectX 9.0c, OpenGL 2.1
Підтримка моніторів: VGA – 1920 x 1440 @75 Гц; DVI – 1600 x 1200 @60 Гц
Використовує до 256 МБ з системної пам'яті

Дискова підсистема

NVIDIA nForce 630a підтримує:
4 x Serial ATA 3.0Гб/с з RAID 0, 1, 10, 5 і JBOD
1 x Ultra DMA 133/100/66/33

LAN

Realtek 8211CL (10/100/1000) Мбіт/с

Звукова підсистема

Аудіо кодек Realtek ALC888B

Живлення

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
4 x USB 2.0/1.1
1 x RJ45 LAN
1 x D-Sub
1 x LPT
1 x COM
3 x аудіо порту (Line-in/ Line-out/ MIC)

Внутрішні порти I/O

2 x USB 2.0/1.1
1 x S/PDIF вхід/вихід
4 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x FDD
1 x floppy disk drive
1 x COM
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 8 Мб ПЗП
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

@BIOS
Auto Unlock
Auto Green
Download Center
Q-Flash
EasyТune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2

Комплектація

Посібник користувача
1 x SATA кабель
1 x UltraDMA 100/66/33 кабель
заглушка задньої панелі
диск з драйверами і утилітами

Форм-фактор, розміри, мм

MicroATX
244 x 225

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE M68MT-D3

GIGABYTE M68MT-D3



Материнська плата GIGABYTE GA-M68MT-D3, не дивлячись на її бюджетний статус, впакована у досить помітно оформлену картонну коробку з безліччю написів і фірмових емблем. На лицьовій стороні упаковки в першу чергу підкреслюється надійність плати, через наявність на ній довговічних конденсаторів з твердим електролітом.

GIGABYTE M68MT-D3

На звороті упаковки не багато інформації, лише особливості технології розблокування прихованих ядер процесора Core Boost, згадується про можливість використання з платою шестиядерних процесорів AMD і наявності двох мікросхем BIOS.

GIGABYTE M68MT-D3



Комплект поставки материнської плати GIGABYTE GA-M68MT-D3 містить у собі наступні компоненти:

  • посібник користувача;
  • 1 x SATA-кабель;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задньої панелі I/O Shield;
  • диск з драйверами і утилітами.

Скромна комплектація, достатня тільки для складання ПК і початку роботи, але не більше.

GIGABYTE M68MT-D3

GIGABYTE M68MT-D3

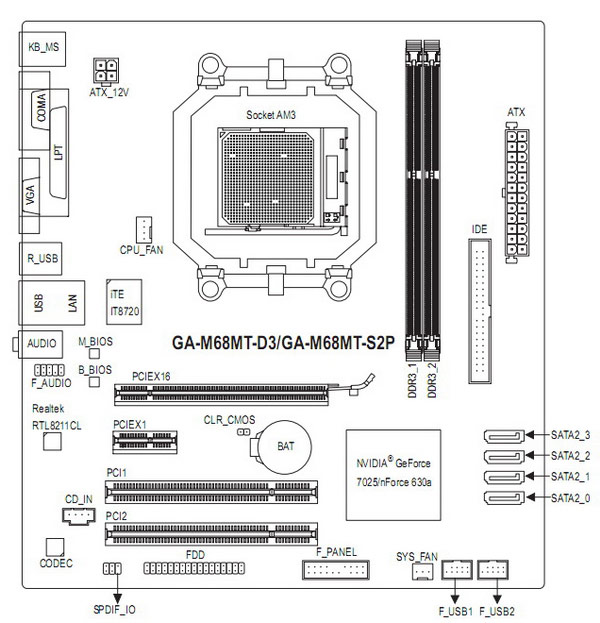

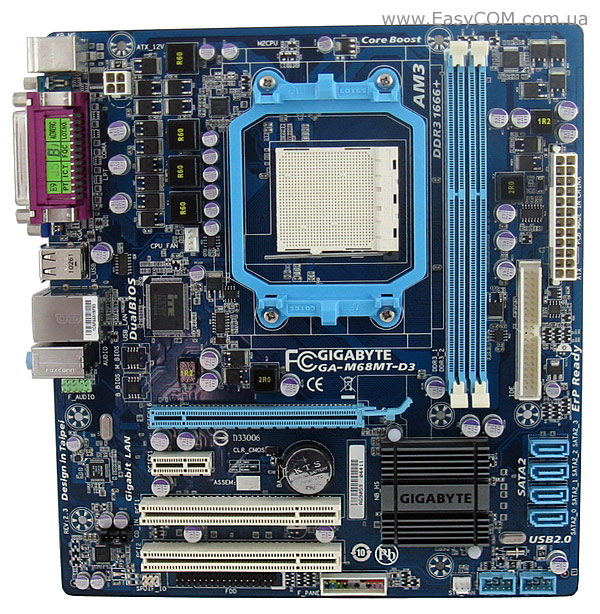

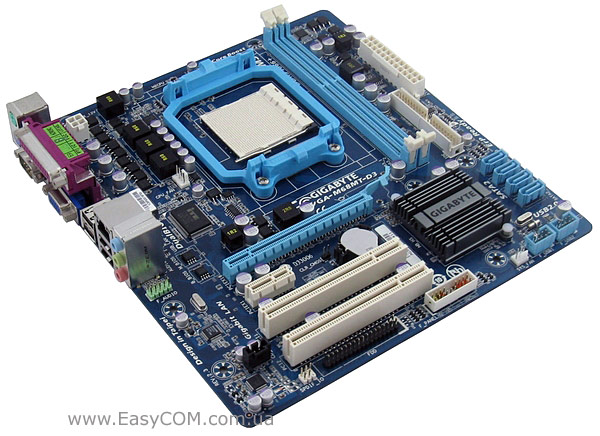

Розглянута сьогодні материнська плата GIGABYTE GA-M68MT-D3 виконана у форматі MicroATX, у зв'язку з чим має специфічні особливості компонування. На платі розташувалися тільки два слоти під оперативну пам'ять, нижні засувки яких, до речі, можуть блокуватися при встановленні на плату габаритної відеокарти. З встановленим на плату великим відеоприскорювачем також може бути заблокована частина роз’ємsd SATA. Роз’єм для живлення процесора тільки 4-контактний – плата не планувалася як основа для оверклокерських експериментів, де потрібна максимальна кількість енергії. Зате великим плюсом плати є якісна елементна база – конденсатори у всіх вузлах плати використовуються твердотільні. В іншому компонування плати нічим не примітне.

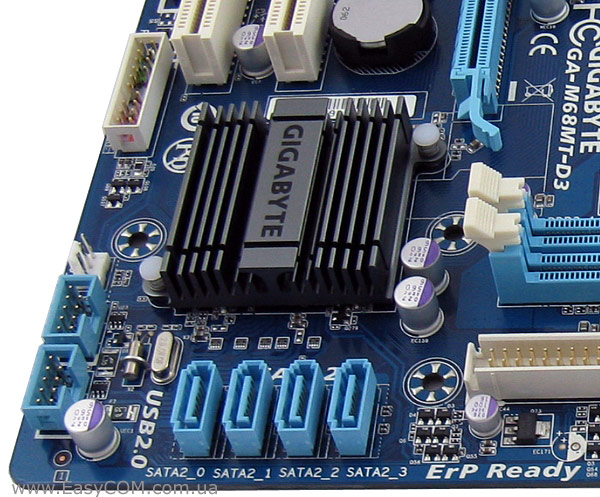

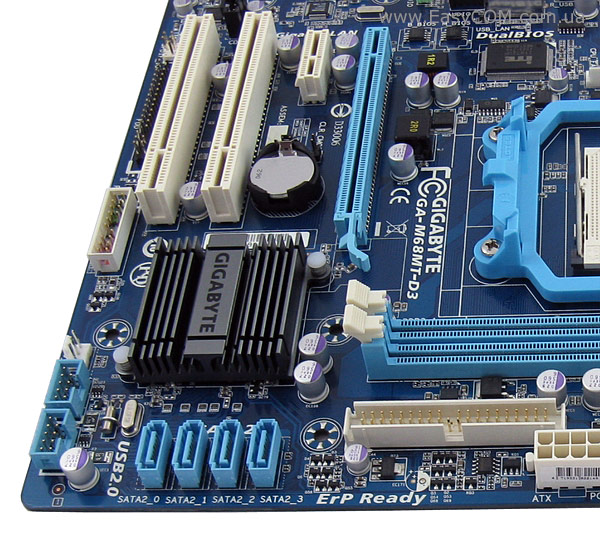

Системна логіка материнської плати GIGABYTE GA-M68MT-D3 складається з двох компонентів. Мікросхема NVIDIA nForce 630a забезпечує підтримку чотирьох портів SATA 3.0 ГБ/с з підтримкою RAID 0, 1, 10, 5 і JBOD, а також керує портом для пристроїв PATA 133/100/66/33. Частина NVIDIA GeForce 7025 містить по сучасним міркам найпростіше відеоядро, якого буде достатньо тільки для роботи з текстом і серфінгу в інтернеті, оскільки воно не підтримує прискорення декодування HD-Video. Це інтегроване графічне ядро включає 2 піксельних і 1 верховий конвеєра, що забезпечують підтримку DirectX 9.0c. І хоча GPU працює на частоті 425 МГц, але його скромний потенціал дозволить пограти лише в простенькі казуальні ігри.

Відзначимо, що на жаль системна логіка підтримує тільки шину HyperTransport 1.0, тобто при встановленні процесора з Socket AM3, а інший сюди і не підходить, він буде обмінюватися даними з системою трохи повільніше, ніж на платах з більш новими чіпсетами, що трохи вплине на швидкодії системи, хоча і може бути частково компенсоване використанням швидкої пам'яті DDR3.

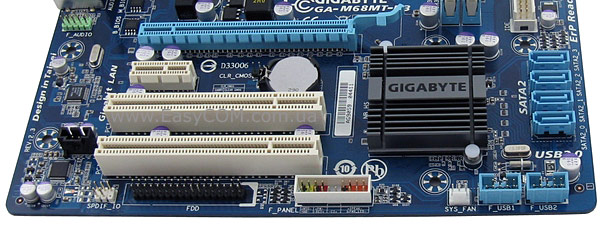

Сказати щось особливе про слоти розширення GIGABYTE GA-M68MT-D3 не можна, тут їх мінімальна кількість. Для розширення функціонала можна використовувати один слот PCI Express x16, два PCI і один PCI Express x1.

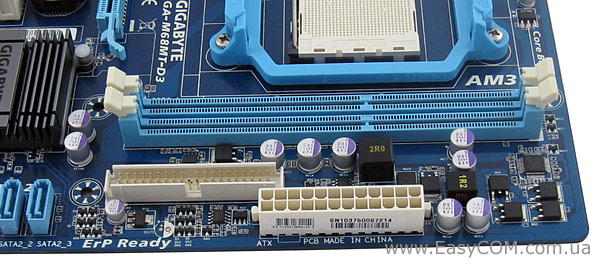

На материнській платі GIGABYTE GA-M68MT-D3 встановлено тільки два 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 8 ГБ, а максимальна гарантована частота її роботи становить 1666 МГц у режимі розгону.

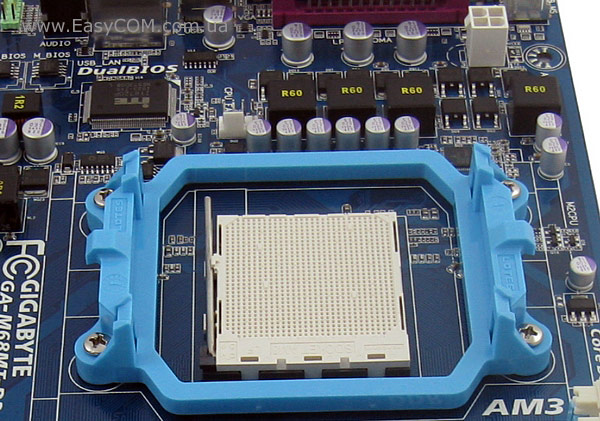

На материнській платі GIGABYTE GA-M68MT-D3 використовується дуже простий 3+ 1-фазний стабілізатор живлення процесора. Зате він містить у собі тільки якісні компоненти – конденсатори полімерного типу й дроселі з феромагнітним сердечником. Живлення процесора забезпечує 4-контактне роз’єм ATX12V. Таким чином, якщо й ставити на дану плату шестиядерний процесор (підтримка яких заявлена на платі), ні про який істотний розгін не може бути і мови, адже вузол живлення на це не розрахований.

Зв'язка мікросхем системної логіки NVIDIA GeForce 7025/NVIDIA nForce 630a охолоджується низькопрофільним алюмінієвим радіатором, температура якого при тривалій роботі плати досить висока – 67°С. Взагалі, щоб комп'ютер довше працював стабільно, при комплектації системного блоку з даною материнською платою слід забезпечити гарну вентиляцію всередині, особливо в зоні радіатора системної логіки.

Звукова підсистема заснована на кодеку Realtek ALC888B, а для підтримки мережних з'єднань є гігабітний LAN-контролер Realtek 8211CL.

GIGABYTE M68MT-D3

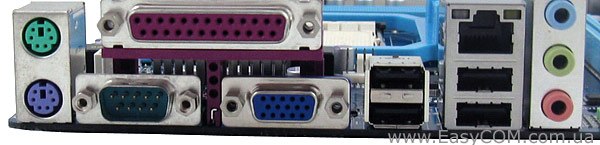

На задню панель GIGABYTE GA-M68MT-D3 виведені наступні порти:

  • 1 x PS/2 (Клавіатура);
  • 1 x PS/2 (Миша);
  • 4 x USB 2.0/1.1;
  • 1 x RJ45 LAN;
  • 1 x D-Sub;
  • 1 x LPT;
  • 1 x COM;
  • 3 x аудіо порти (Line-in/ Line-out/ MIC).

У конфігурації портів є такі «раритетні» інтерфейси як LPT і COM, так що дану плату без проблем можна використовувати з «старим» офісним обладнанням. Однак для виводу сигналу з інтегрованого відеоядра тут передбачений тільки порт D-Sub (VGA), що вже може бути не дуже зручно.

BIOS

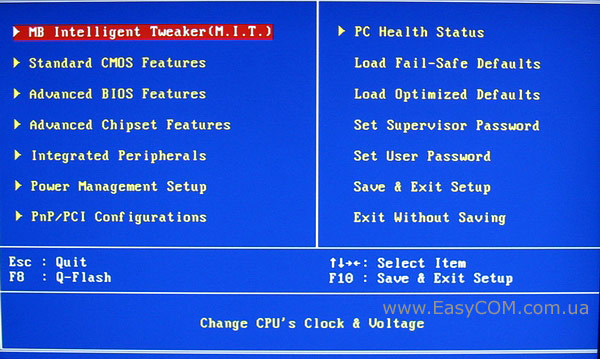

BIOS материнської плати GIGABYTE GA-M68MT-D3 розроблена на коді Award. Оскільки дана плата належить до класу офісних рішень, то налаштувань для розгону тут не так багато.

Всі доступні для розгону налаштування ми зібрали в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота FSB

CPU Frequency

200 – 300 МГц

1

Множник процесора

CPU Clock Ratio

5 – 35

0,5

Множник контролера пам'яті

CPU NorthВridge Freq.

5 – 20

1

Множник пам'яті

Memory Clock

4; 5,33; 6,66; 8.



Частота інтегрованого відео

VGA Core Clock

 від + 1% до +50%

1

Напруга живлення процесора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напруга живлення контролера пам'яті

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

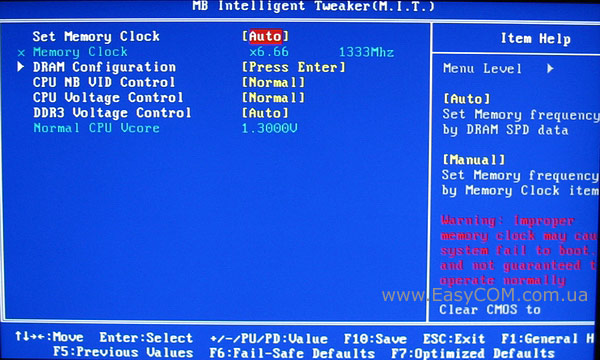

У розділі «MB Intelligent Tweaker» можна змінювати напругу на основних вузлах системи і редагувати параметри системної пам'яті.

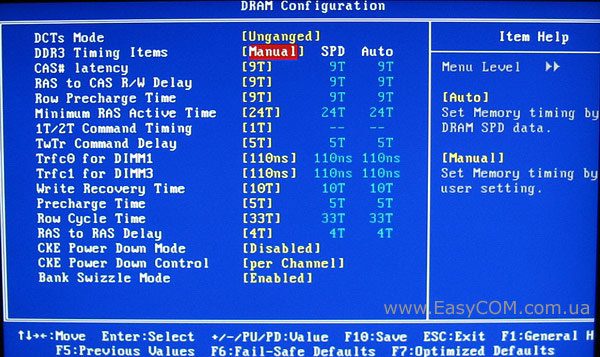

У пункті «DRAM Configuration» цього розділу наданий повний спектр налаштувань таймінгів системної пам'яті.

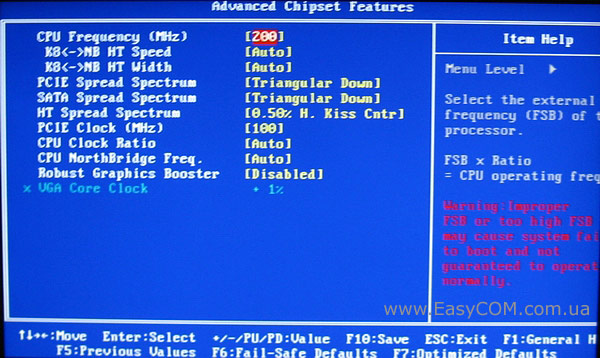

Налаштування для зміни частоти FSB, множника процесора і деяких інших параметрів системи розташувалися в розділі «Advanced Chipset Features»

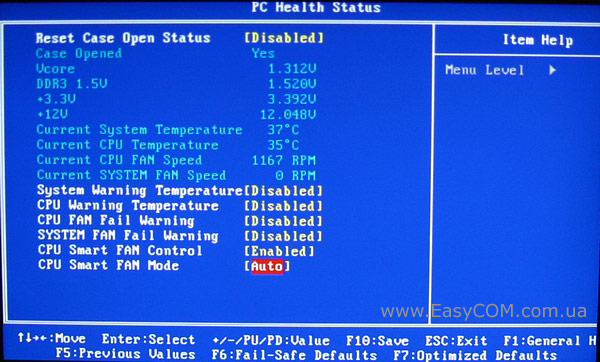

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора,
  • швидкістю обертання процесорного кулера і чотирьох корпусних вентиляторів;
  • напругою на ядрі процесора і модулях оперативної пам'яті;
  • напругою на лінії живлення +3,3 В і +12В.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control.

Можливості розгону

Можливості розгону системної шини материнської плати GIGABYTE GA-M68MT-D3 цілком відповідають її рівню. Із трехъядерним процесором AMD Phenom II X3 720 тактову частоту опорної шини вдалося підняти лише до значення 250 МГц, чого виявиться достатнього для невеликого прискорення системи, але розкрити весь потенціал процесорів не вдасться.

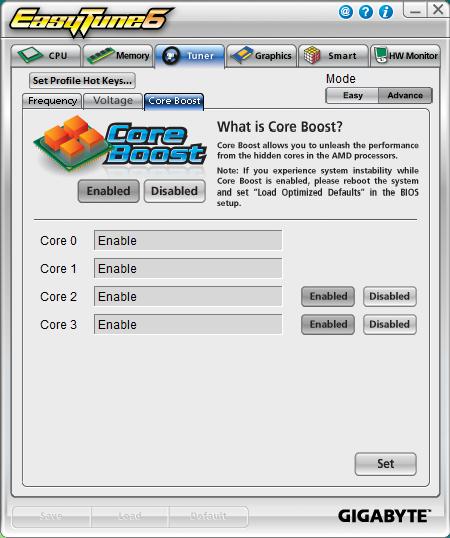

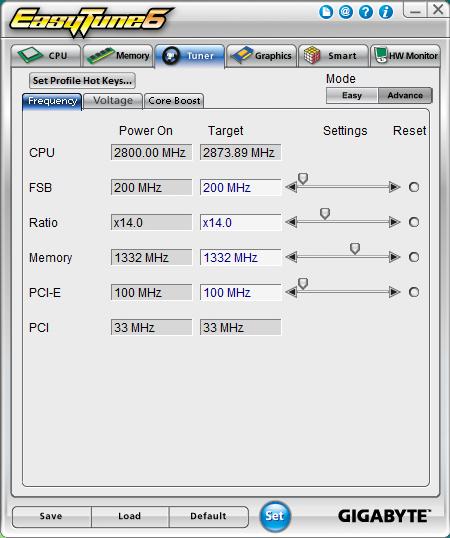

У комплекті з даною материнською платою поставляється фірмова утиліта GIGABYTE EasyТune6, за допомогою якої можна проводити різні налаштування системи прямо з операційної системи. Дана утиліта крім всього іншого має налаштування для розблокування прихованих ядер процесора, яка називається Core Boost. Щоправда, при активації Core Boost утиліта зажадає перезавантаження системи для того, щоб зміни набули чинності.

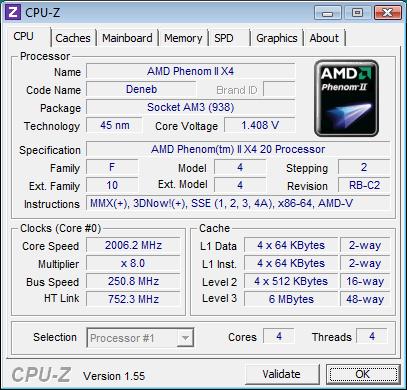

За допомогою даної функції ми успішно активували четверте ядро процесора AMD Phenom II X3 720.

Тестування

Для тестування материнської плати GIGABYTE GA-M68MT-D3 використане наступне обладнання:

Процесор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Графічний прискорювач

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привід оптичних дисків

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

Colorsit ATX-L8032 + 92 мм SilverStone FN91

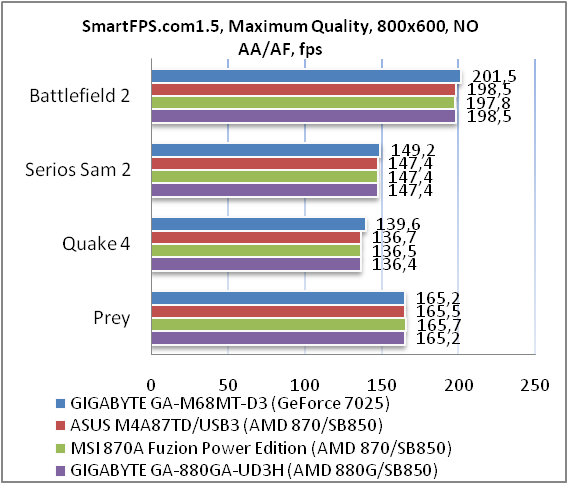

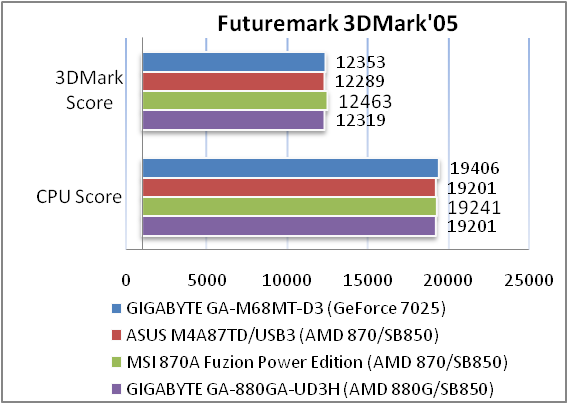

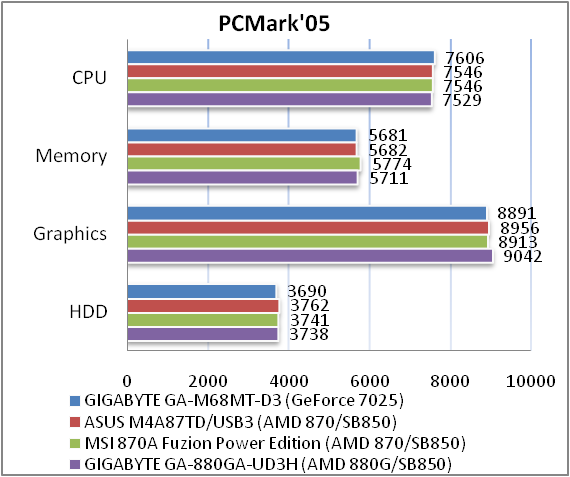

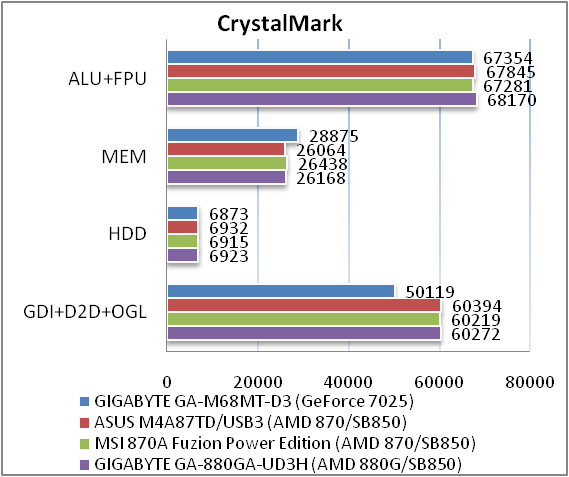

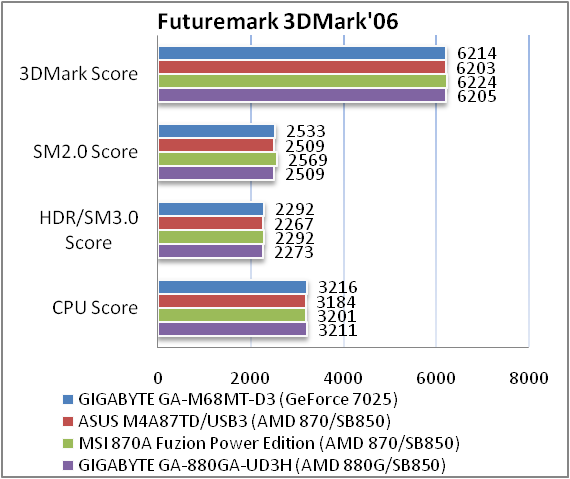

Результати тестів при номінальних режимах роботи показують, що по продуктивності материнська плата GIGABYTE GA-M68MT-D3 суттєво не відрізняється від рішень подібного класу, тобто обмін даними з системою по застарілій шині HyperTransport 1.0 незначно вплинув на швидкодію або був компенсований використанням більш швидшої оперативної пам'яті.

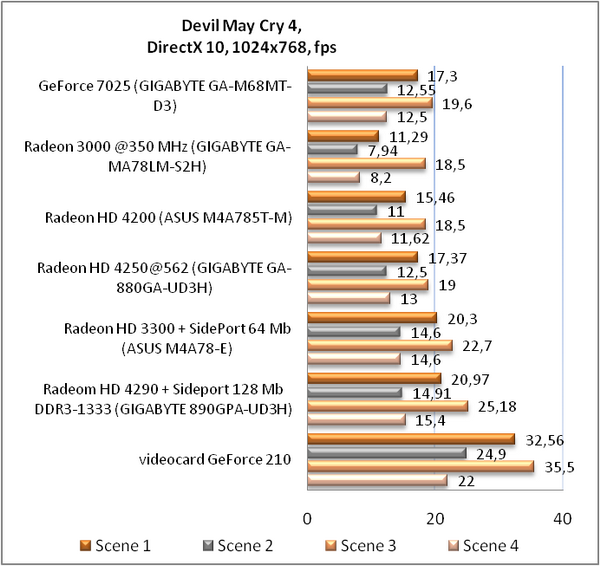

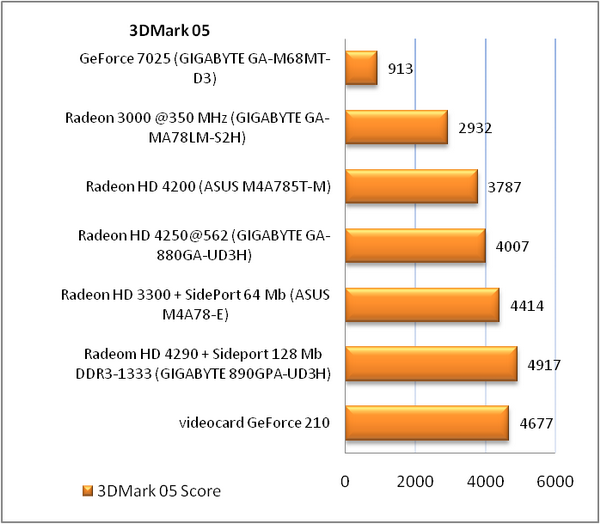

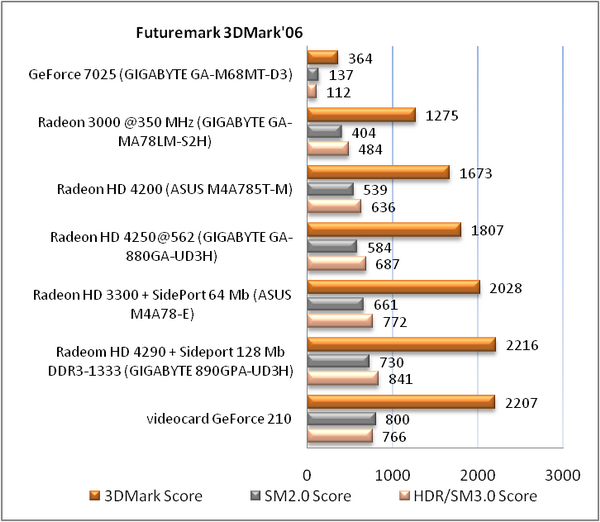

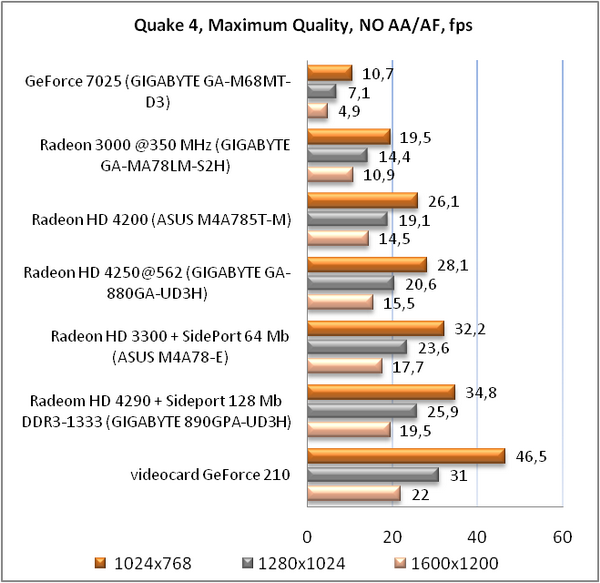

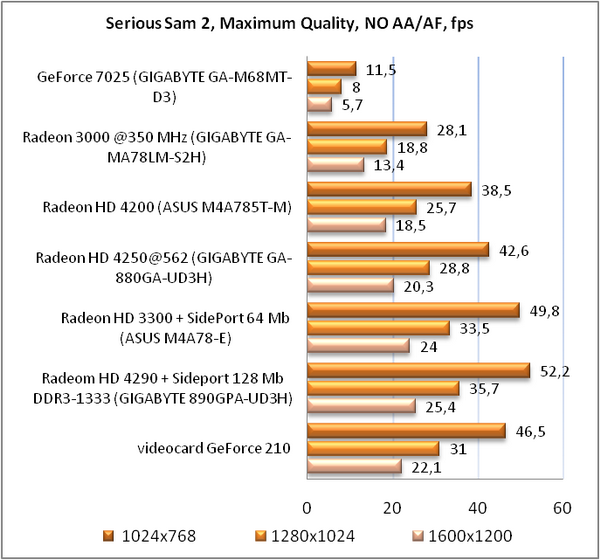

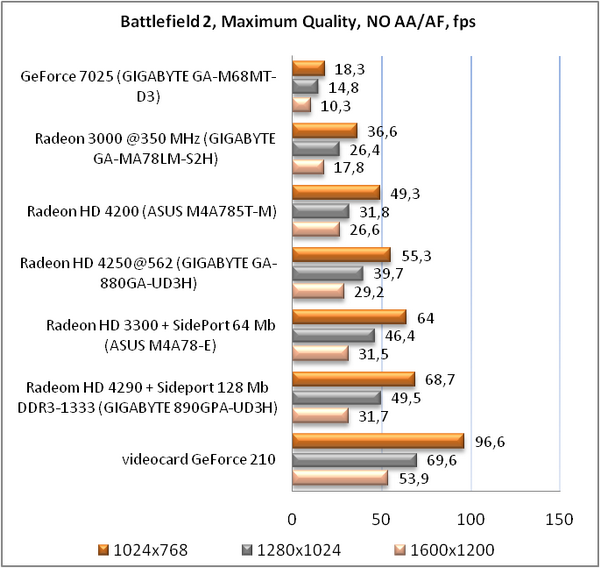

Робота з інтегрованим відео

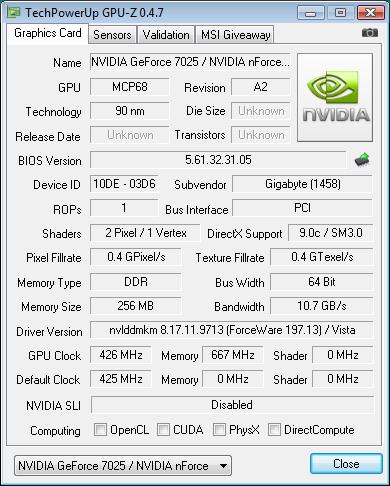

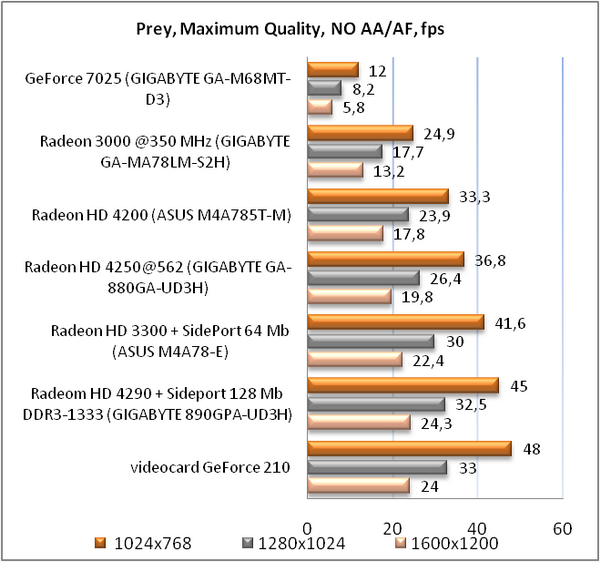

Вбудоване відеоядро NVIDIA GeForce 7025 має номінальні робочі частоти 425 МГц для відеоядра і 667 МГц для відеопам'яті (використовується системна пам'ять, що працює номінально як DDR3-1333).

Практично у всіх тестах продуктивність NVIDIA GeForce 7025 суттєво нижче інших рішень свого класу. Даної відеопідсистеми буде достатньо тільки для роботи з офісними програмами і серфінгу в інтернеті.

Тестування звукового тракту на основі кодека Realtek ALC888B

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.22

Добре

Рівень шуму, дБ (А)

-84.7

Добре

Динамічний діапазон, дБ (А)

83.9

Добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.8

Погано

Інтермодуляційні викривлення + шум, %

0.253

Середньо

Взаємопроникнення каналів, дБ

-83.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.258

Середньо

Загальна оцінка



Добре

 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.10

Відмінно

Рівень шуму, дБ (А)

-83.5

Добре

Динамічний діапазон, дБ (А)

84.0

Добре

Гармонійні викривлення, %

0.0039

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.8

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-77.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на те, що вбудований аудіокодек Realtek ALC888B належить до класу бюджетних рішень, він показав результат «дуже добре». Тобто обв'язка кодека виконана на якісному рівні, і для більшості завдань такої аудіопідсистеми буде цілком достатньо.

Висновки

Материнська плата GIGABYTE GA-M68MT-D3 стане вдалим вибором при комплектації комп'ютера для роботи і офісу. Вона має компактні розміри і вбудоване відеоядро. Перше, у комбінації з корпусом MicroATX, дозволить на її основі зібрати комп'ютер, який не буде займати багато робочого простору, а друге дозволить заощадити, тому що не буде потреби нести витрати на придбання дискретної відеокарти. Водночас, дану плату можна використати для складання бюджетного домашнього комп'ютера, доукомплектувавши її сучасною дискретною відеокартою. Однак на помітний розгін при її використанні можна не розраховувати, оверклокерський потенціал плати більш ніж помірний.

Переваги:

  • компактність, доступна ціна;
  • наявність функції розблокування ядер;
  • якісна елементна база;
  • підтримка шестиядерних процесорів;
  • наявність інтегрованого відеоядра;
  • підтримка застарілих інтерфейсів FDD, IDE і COM.

Недоліки:

  • скромна комплектація;
  • підтримка тільки порту VGA для монітора;
  • підтримка тільки шини HyperTransport 1.0 для обміну даними процесора з системою;
  • саме «слабке» серед конкурентів інтегроване відеоядро;


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.

Дякуємо компаніям Kingston, і Sea Sonic за надане для тестового стенда обладнання.
