Огляд і тестування материнської плати GIGABYTE GA-H97M-HD3

30-08-2014

Героїня нашого огляду, материнська плата GIGABYTE GA-H97M-HD3, у продуктовій лінійці тайванської компанії займає місце доступної компактної моделі. На догоду зниження її кінцевої вартості, використаний не флагманський чіпсет Intel Z97, а Intel H97, що й привнесло підтримку пакету технологій Intel Small Business Advantage, наявність якого може привернути до новинки бізнес-аудиторію. До того ж вона має традиційно високу якість виконання, поліпшену елементну базу, а також стриманий дизайн. Звичайно ж, нікуди не поділася фірмова технологія DualBIOS і ряд інших особливостей, про які ми й поговоримо далі.

GIGABYTE GA-H97M-HD3

Специфікація материнської плати GIGABYTE GA-H97M-HD3:

Виробник

GIGABYTE

Модель

GA-H97M-HD3 (rev 1.0)

Чіпсет

Intel H97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 МГц

Підтримка пам'яті

2 x DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

1 x PCI

Дискова підсистема

Чіпсет Intel H97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x D-Sub

1 x DVI-D
1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х порт COM

1 x порт LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 174 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-H97M-HD3

Коробка, у якій постачається материнська плата GIGABYTE GA-H97M-HD3, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням.
  • Performance – новинка має підтримку трьох відеовиходів, включаючи HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD), і гігабітний мережевий контролер від компанії Realtek.
  • Durable - передбачає застосування довговічних твердотільних конденсаторів і позолочених контактів роз’єм ЦП.
  • Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожен LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, які вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-H97M-HD3

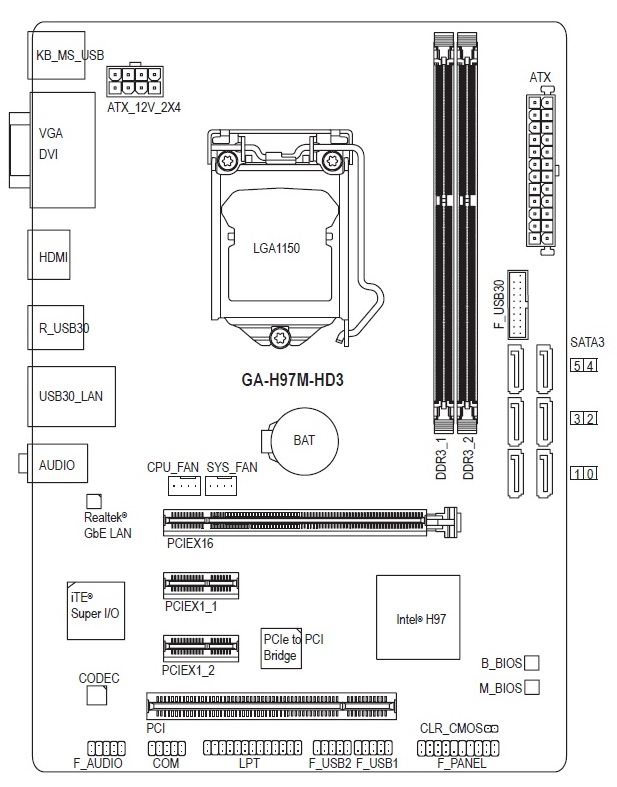

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжений опис згаданих вище ключових переваг.

GIGABYTE GA-H97M-HD3

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили тільки два кабелі SATA, що цілком очікувано для доступного рішення.

Дизайн і особливості плати

GIGABYTE GA-H97M-HD3

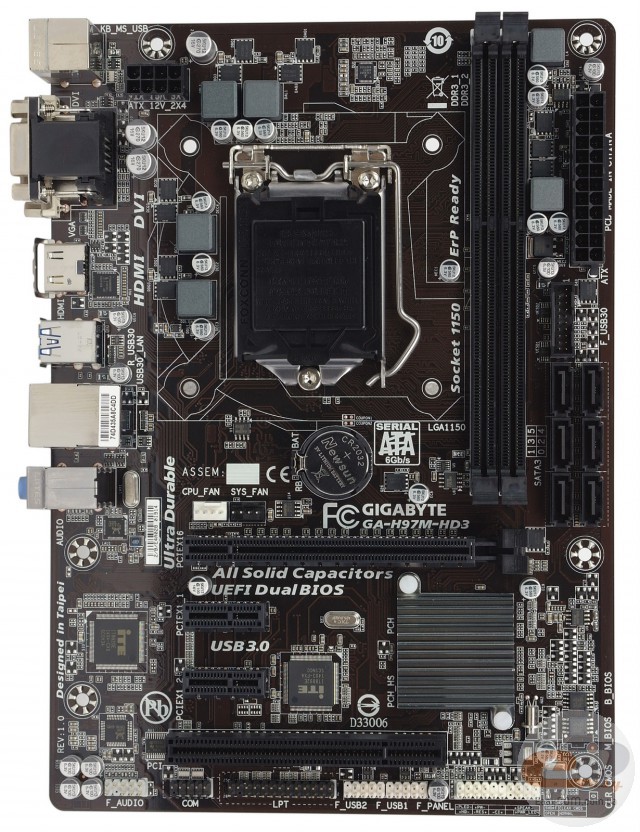

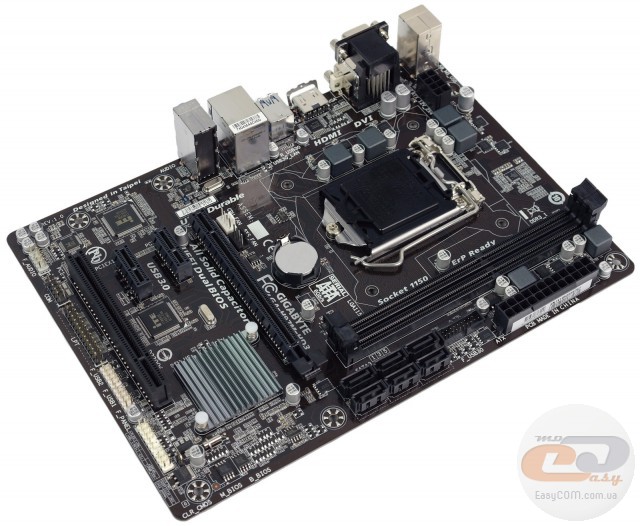

Новинка виконана на друкованій платі темно-коричневого кольору формату microATX (244 х 174 мм). Виглядає вона досить строго завдяки перевазі темних кольорів в оформленні. Що ж стосується компонування набортних елементів, то все виконано досить продумано. Незважаючи на перпендикулярне розташування портів SATA, плати розширення не зможуть ускладнити до них доступ, оскільки вони розташовані ближче до центру правого краю текстоліту.

GIGABYTE GA-H97M-HD3

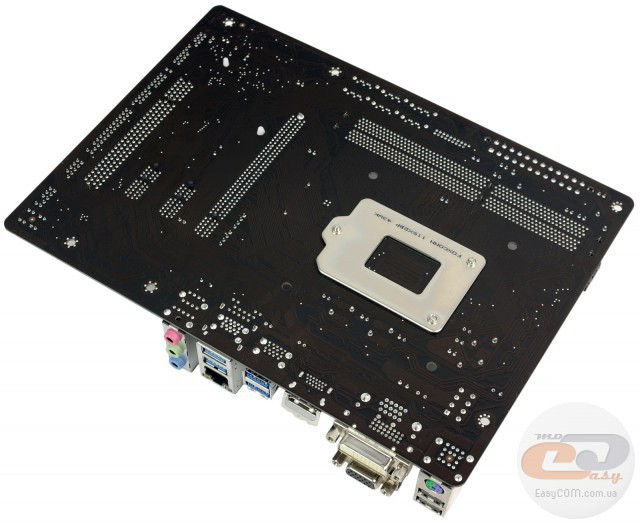

Глянувши на зворотну сторону GIGABYTE GA-H97M-HD3, можна відзначити не тільки звичну опорну пластину процесорного роз’єму, але й той факт, що єдиний радіатор закріплений за допомогою пластикових кліпс.

GIGABYTE GA-H97M-HD3

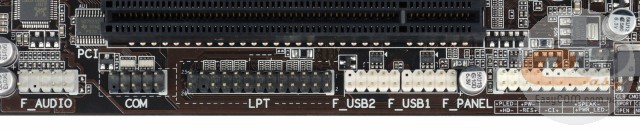

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, порти COM і LPT, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-H97M-HD3

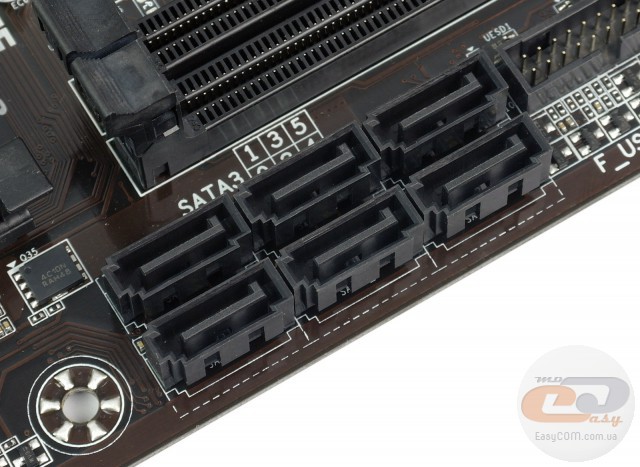

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, розташованими перпендикулярно поверхні плати. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх шести роз’ємів можлива завдяки чіпсету Intel H97.

GIGABYTE GA-H97M-HD3

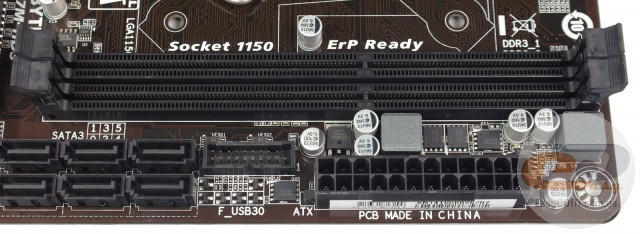

Тестована модель оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Підтримуються планки, які працюють на частотах до 1600 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 16 ГБ, чого буде достатньо для більшості поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-H97M-HD3 може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-H97M-HD3

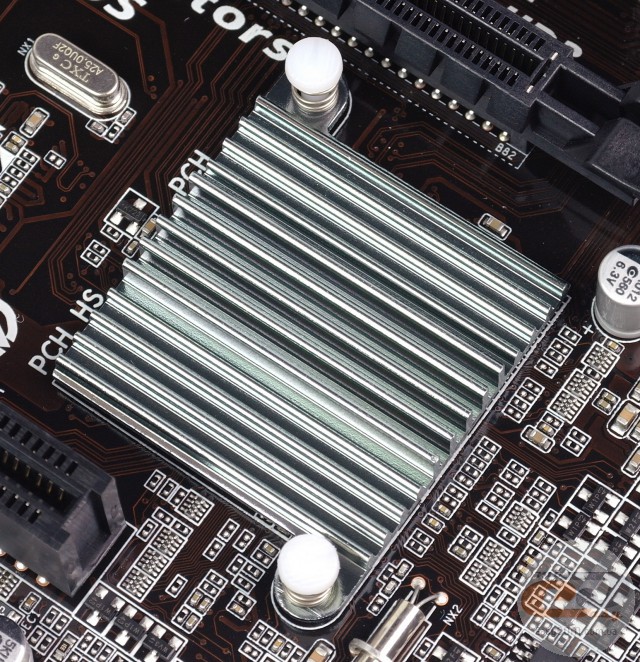

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який відповідає за відведення тепла від чіпсету Intel H97. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 48°C;
  • температура дроселів – 49,5°C;
  • температура польових транзисторів – 40,6°C.

Оскільки дана материнська плата не позиціонується як ігрове або оверклокерське рішення, то відсутність радіаторів на елементах підсистеми живлення не є критичним недоліком. До того ж зафіксовані температурні показники знаходяться у прийнятному діапазоні.

GIGABYTE GA-H97M-HD3

GIGABYTE GA-H97M-HD3

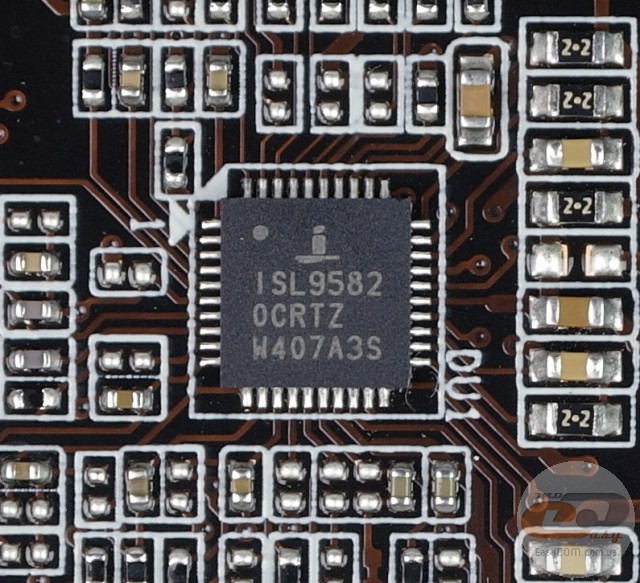

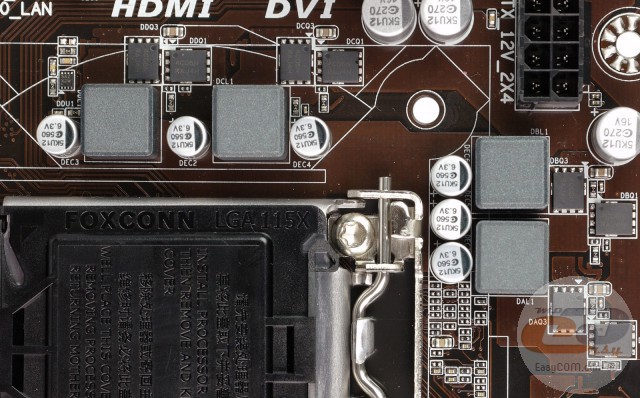

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: твердотільні конденсатори, МОН-транзистори зі зниженим опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-H97M-HD3

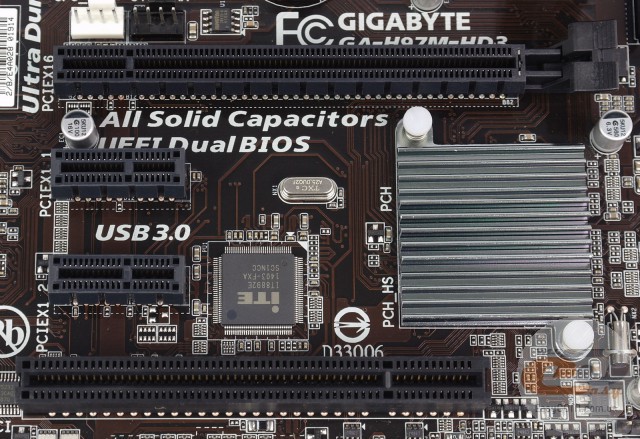

Для розширення функціональності рішення GIGABYTE GA-H97M-HD3 у розпорядженні в користувача присутні чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI.

Цілком очікувано, що новинка пропонує можливість встановлення тільки однієї відеокарти в єдиний слот PCI Express x16, який підключений до процесора й завжди використовує всі 16 ліній стандарту PCI Express 3.0.

GIGABYTE GA-H97M-HD3

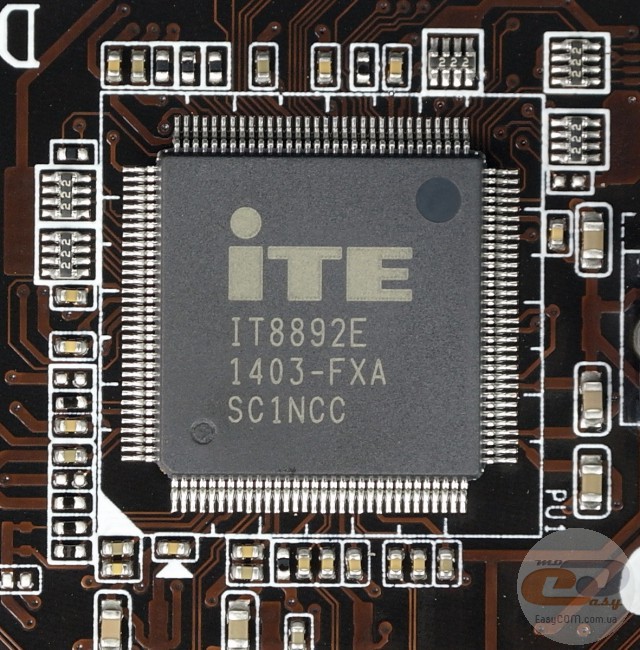

Оскільки набір системної логіки Intel H97 не підтримує шину PCI, то функціонування відповідного роз’єму реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-H97M-HD3

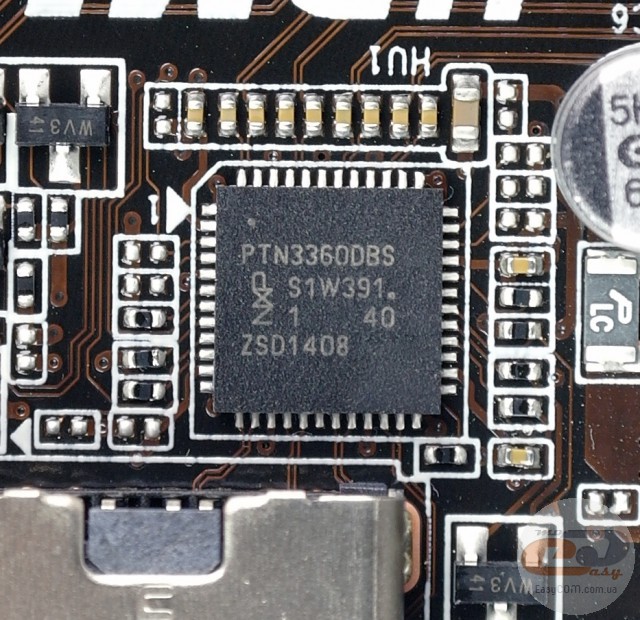

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: DVI-D, D-Sub і HDMI, які функціонують завдяки контролеру PTN3360DBS.

GIGABYTE GA-H97M-HD3

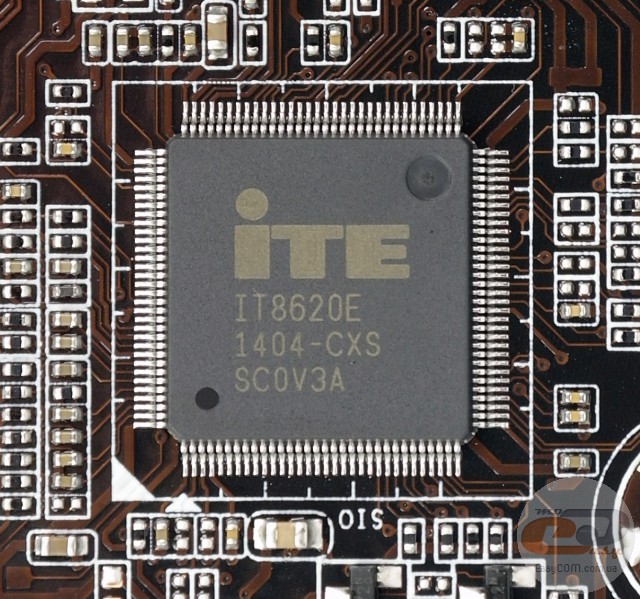

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-H97M-HD3

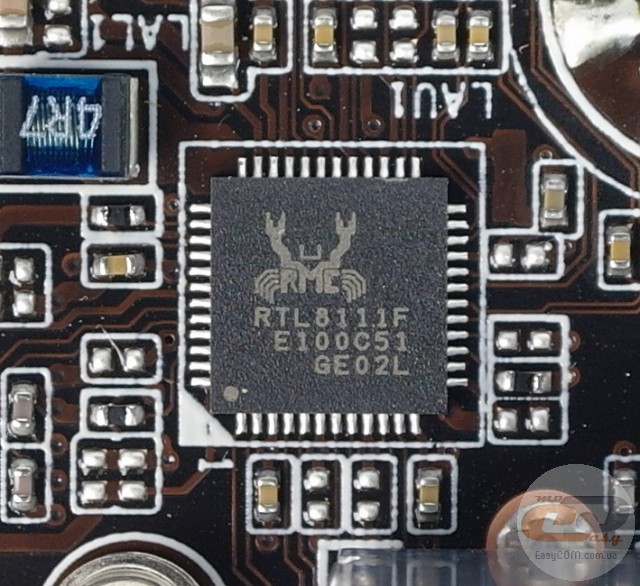

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F, а розподіл мережевих ресурсів допоможе виконати фірмова утиліта LAN Optimizer.

GIGABYTE GA-H97M-HD3

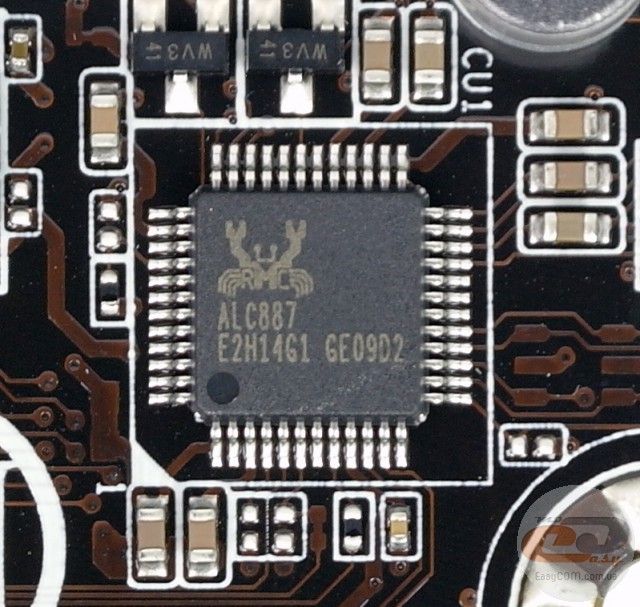

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-H97M-HD3

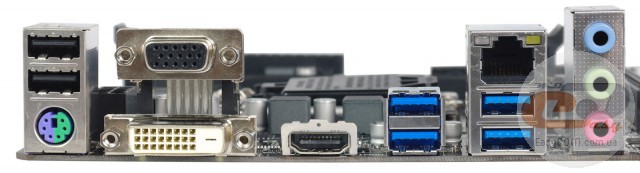

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 3 x аудіопорти.

Конфігурація інтерфейсної панелі новинки є цілком стандартною. Вона пропонує шість портів USB, а також три відеовиходи, включаючи HDMI. Окремо відзначимо можливість винесення на інтерфейсну панель ПК портів COM і LPT, за допомогою відповідних роз’ємів на друкованій платі.

Що ж стосується особливостей, то власники багатоканальної акустики зіштовхнуться з незручним її підключенням, для чого необхідно задіяти аудіовиходи на фронтальній панелі ПК.

GIGABYTE GA-H97M-HD3

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-H97M-HD3 цілком стандартні. В наявності два 4-контактні роз’єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, у той час як другий призначений для системної вертушки.

UEFI BIOS

GIGABYTE GA-H97M-HD3

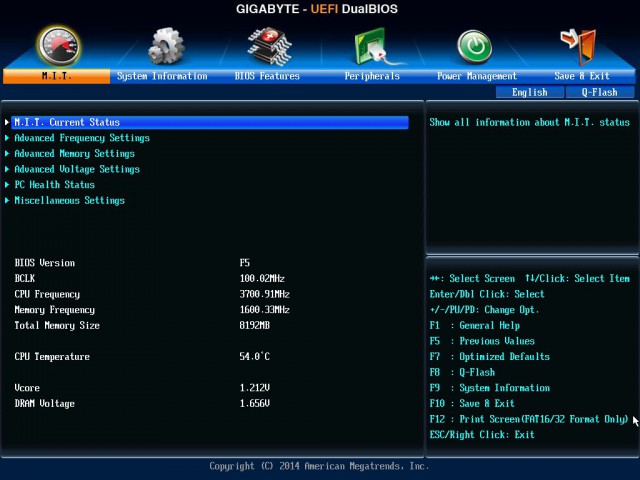

Тестована модель оснащена сучасним прошиванням UEFI на основі мікрокоду AMI із приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія GIGABYTE DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

GIGABYTE GA-H97M-HD3

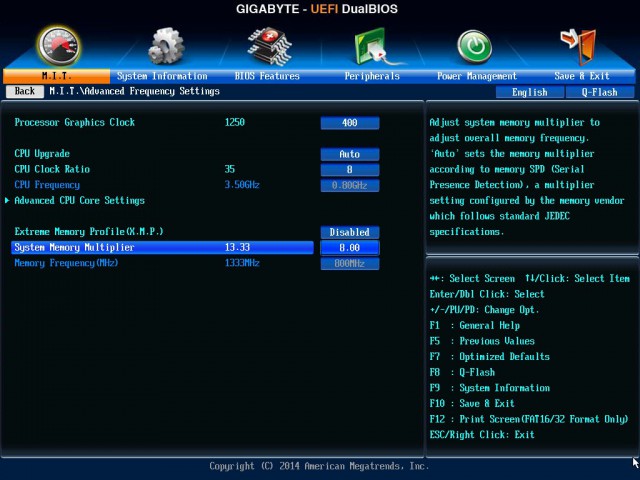

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра й оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

GIGABYTE GA-H97M-HD3

Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 МГц до 1600 МГц.

GIGABYTE GA-H97M-HD3

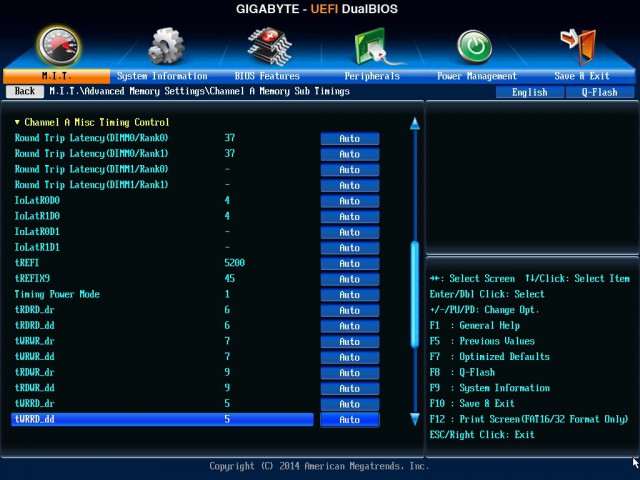

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

GIGABYTE GA-H97M-HD3

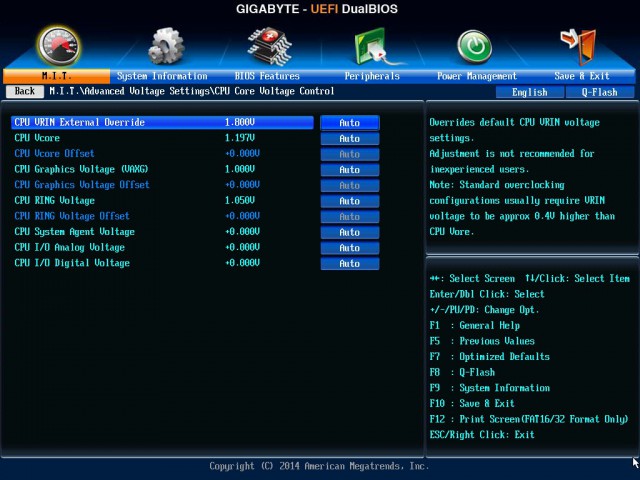

Також у наявності можливість тонкого налаштування напруг на основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,900 – 1,200

0,001

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 1,700

0,020

Профілі автоматичного розгону

CPU Upgrade

Auto, 4,3, 4,4, 4,5, 4,6, 4,7 ГГц.



Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit (Watts)

1 – 4096

1



Core Current Limit (Amps)

10 – 1000

1



CPU VRIN External Overrride

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage (VAXG)

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001

Напруга на чіпсеті

PCH Core

0,965 – 1,150

0,005



PCH IO

1,400 – 1,600

0,000

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-H97M-HD3

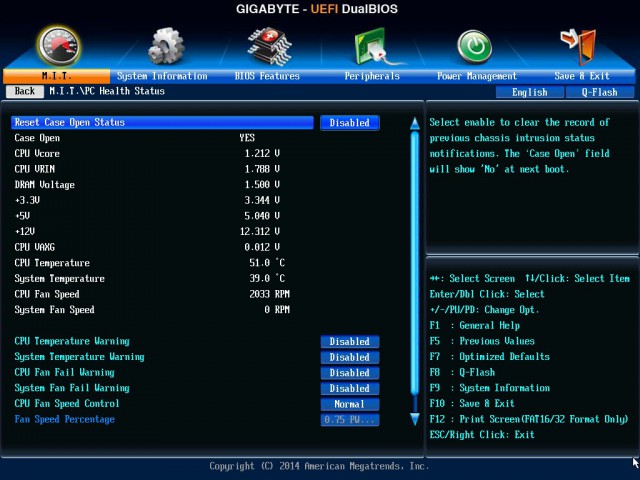

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті й на лініях живлення +12В, +5В і +3,3В.

Окремо відзначимо можливість зняття скріншотів і підтримку російської мови.

Можливості розгону

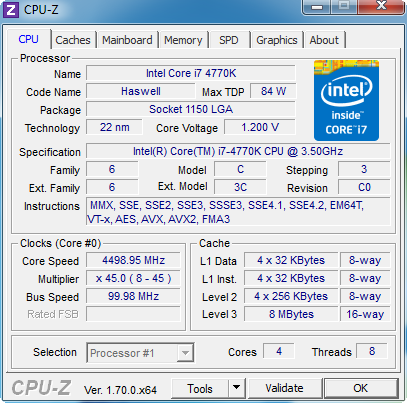

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів. Скориставшись ними, ми одержали наступні результати.

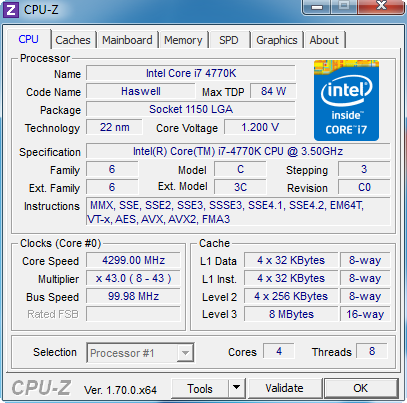

GIGABYTE GA-H97M-HD3

(CPU Upgrade 4300)

GIGABYTE GA-H97M-HD3

(CPU Upgrade 4500)

GIGABYTE GA-H97M-HD3

(CPU Upgrade 4600)

При спробі активувати профіль «CPU Upgrade 4700» система видавала «синій екран». У підсумку максимальна частота процесора Intel Core i7-4770K була зафіксована на рівні 4600 МГц при напрузі 1,200 В.

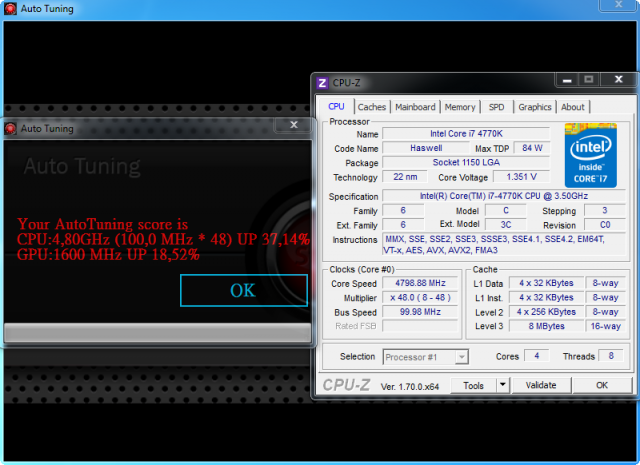

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

GIGABYTE GA-H97M-HD3

(автоматичне налаштування)

GIGABYTE GA-H97M-HD3

(Lite)

GIGABYTE GA-H97M-HD3

(Medium)

GIGABYTE GA-H97M-HD3

(Extreme)

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «Автоматичне налаштування», склав 4800 МГц при напрузі 1,351 В.

GIGABYTE GA-H97M-HD3

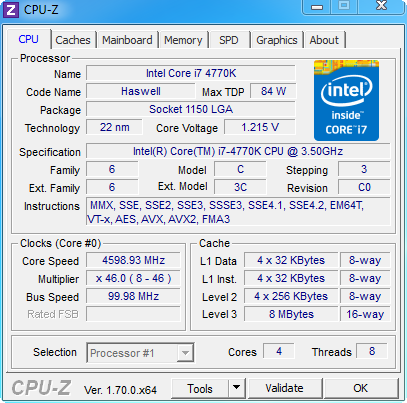

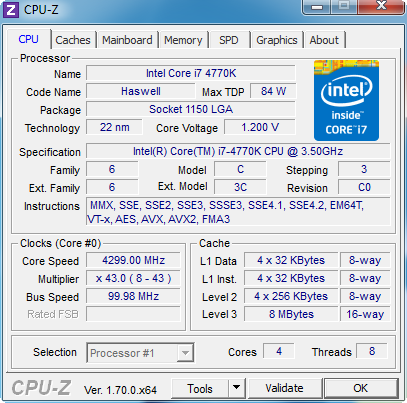

За підсумками ручного розгону, шляхом збільшення множника до х46 і напруги до 1,215 В, стабільна робоча частота тестового процесора склала 4600 МГц.

GIGABYTE GA-H97M-HD3

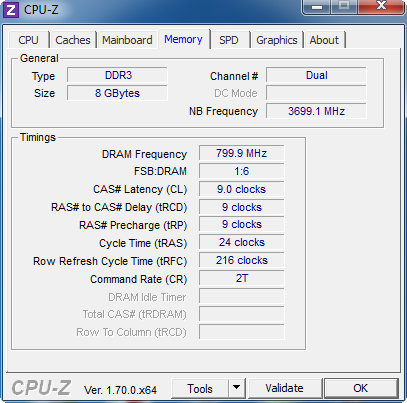

Максимальна швидкість, на якій вдалося запустити тестові модулі оперативної пам'яті, склала DDR3-1600 МГц.

Окремо відзначимо, що напругу на процесорі можна підняти вручну тільки до рівня 1,2 В, чого може бути недостатньо при розгоні понад 4500 МГц. У свою чергу комплектна утиліта EasyTune дозволяла підняти напругу вище, однак після перезавантаження вона знову скидалася.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-H97M-HD3 використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

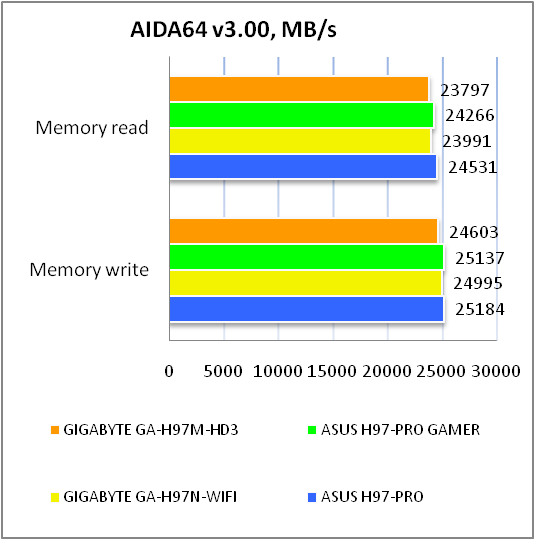

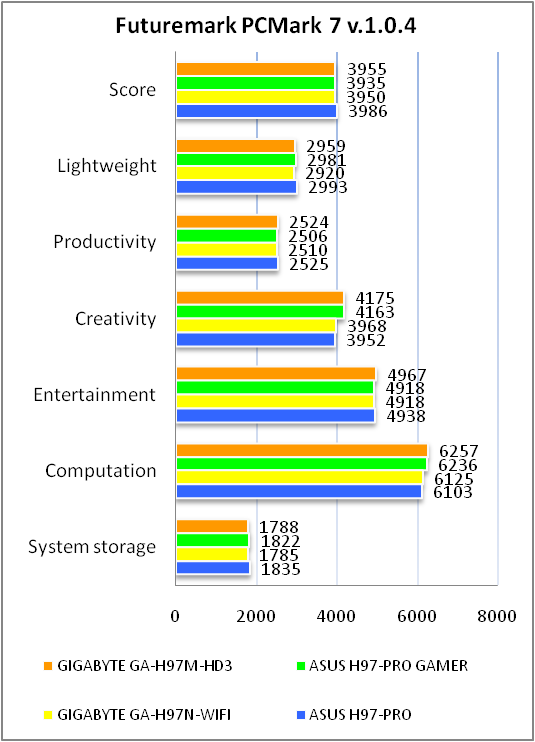

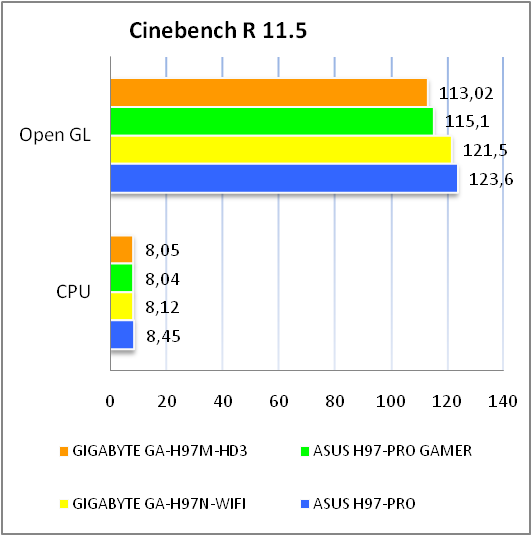

Результати тестів

GIGABYTE GA-H97M-HD3

GIGABYTE GA-H97M-HD3

GIGABYTE GA-H97M-HD3

GIGABYTE GA-H97M-HD3

GIGABYTE GA-H97M-HD3

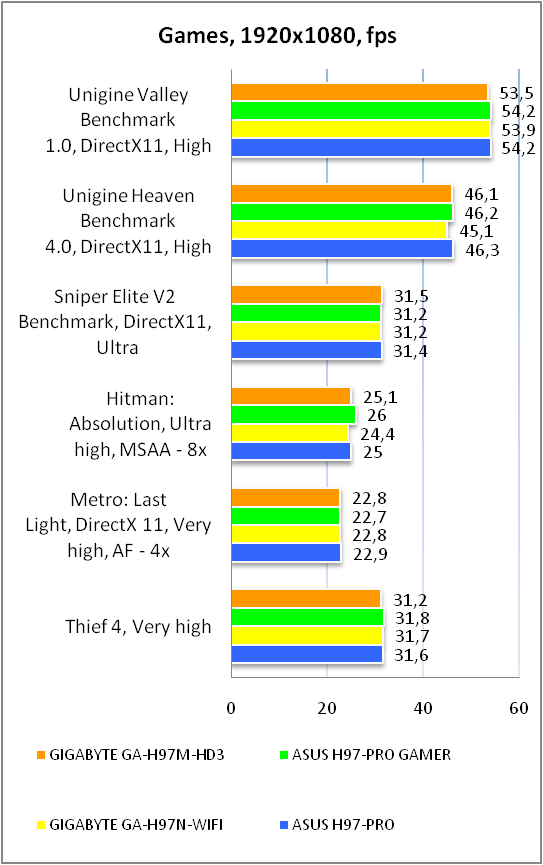

У процесі тестування GIGABYTE GA-H97M-HD3 показала продуктивність на рівні з конкурентами, що говорить нам про якісний рівень виконання плати, добір ефективної елементної бази та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-84.9

Добре

Динамічний діапазон, дБ (А)

85.0

Добре

Гармонійні викривлення, %

0.0033

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.7

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-85.1

Відмінно

Інтермодуляції на 10 кГц, %

0.018

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-90.7

Дуже добре

Динамічний діапазон, дБ (А)

90.8

Дуже добре

Гармонійні викривлення, %

0.0030

Відмінно

Гармонійні викривлення + шум, дБ(A)

-79.8

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-88.3

Відмінно

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Встановлена звукова підсистема на основі кодека Realtek ALC887 забезпечує дуже хорошу якість звучання, якої буде цілком достатньо для повсякденного використання. В іншому випадку у вас завжди є можливість встановити дискретну звукову плату з інтерфейсом PCI або PCI Express.

Висновки

У підсумку за цілком адекватну вартість ви одержуєте досить цікаве рішення, яке відмінно виконує свої безпосередні обов'язки. Материнська плата GIGABYTE GA-H97M-HD3 пропонує поліпшену елементну базу, цілком актуальну дискову підсистему, підтримку пакету технологій Intel Small Business Advantage, хорошу конфігурацію інтерфейсної панелі, наявність портів COM і LPT, а також непогані для свого сегменту можливості розширення функціональності за допомогою слотів PCI Express і PCI.

Звичайно ж, бажаючи максимально знизити її вартість, компанії GIGABYTE довелося піти на деякі обмеження. Так, у наявності тільки два DIMM-слоти для встановлення модулів оперативної пам'яті, а також тільки один для відеокарти. По суті, для цільової аудиторії це не є критичними недоліками, оскільки досить сумнівно, що хтось шукатиме в цьому сегменті материнську плату для складання топового ігрового ПК. А от для стандартної домашньої або офісної системи таких можливостей буде цілком достатньо. Також окремо виділимо незручне підключення багатоканальної акустики, що варто враховувати перед покупкою.

У підсумку GIGABYTE GA-H97M-HD3 можна сміливо радити до купівлі для складання компактних домашніх або офісних ПК, де новинка буде відмінним варіантом.

Переваги:

  • концепція Ultra Durable, яка включає до свого складу якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
  • підтримка портів COM і LPT;
  • актуальний набір портів дискової підсистеми;
  • достатня кількість портів USB 3.0;
  • наявність різних слотів розширення;
  • наявність двох мікросхем із прошиваннями BIOS;
  • зручний і багатофункціональний BIOS;
  • підтримка набору технологій Intel Small Business Advantage;
  • підтримка ряду фірмових технологій і утиліт.

Особливості:

  • обмеження по підняттю напруги на процесорі;
  • незручне підключення багатоканальної акустики.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
