Огляд і тестування материнської плати GIGABYTE GA-H97-HD3

13-11-2014

Не секрет, що доступні моделі становлять левову частку продажів багатьох компаній, тому цілком логічно, що GIGABYTE продовжує розширювати свій модельний ряд не тільки флагманськими пристроями, але й недорогими рішеннями, доступними більшості користувачів. Саме такою моделлю є GIGABYTE GA-H97-HD3, для зниження кінцевої вартості якої виробник вирішив відмовитися від реалізації інтерфейсів SATA Express і M.2, а також використовував не флагманський чіпсет Intel Z97, а Intel H97, що дало новинці підтримку пакету технологій Intel Small Business Advantage. Його наявність може привернути до неї бізнес-аудиторію. Давайте ж розглянемо докладніше, які можливості одержать користувачі цієї новинки.

GIGABYTE GA-H97-HD3

Специфікація материнської плати GIGABYTE GA-H97-HD3:

Виробник

GIGABYTE

Модель

GA-H97-HD3 (rev 1.0)

Чіпсет

Intel H97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

x16

x16+x4

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel H97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x D-Sub

1 x DVI-D
1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х S/PDIF Out

1 х роз’єм COM

1 x роз’єм LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 190 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-H97-HD3

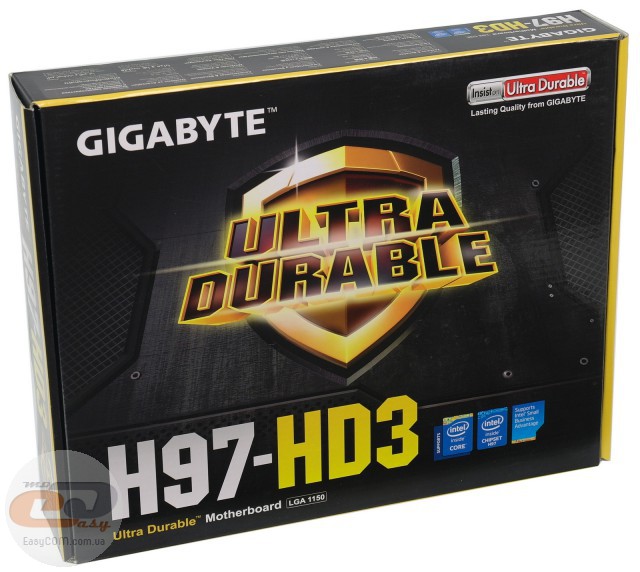

Коробка, у якій постачається материнська плата GIGABYTE GA-H97-HD3, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням, а також застосовується поліпшений дизайн радіаторів підсистеми охолодження.
  • Performance  – новинка має підтримку трьох відеовиходів, включаючи HDMI з можливістю виведення зображення в роздільній здатності 4096 х 2160 точок (4K Ultra HD), і гігабітний мережевий контролер від компанії Realtek.
  • Durable – передбачає застосування довговічних твердотільних конденсаторів і позолочених контактів роз’єму ЦП.
  • Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, які вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-H97-HD3

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжується опис згаданих вище ключових переваг.

GIGABYTE GA-H97-HD3

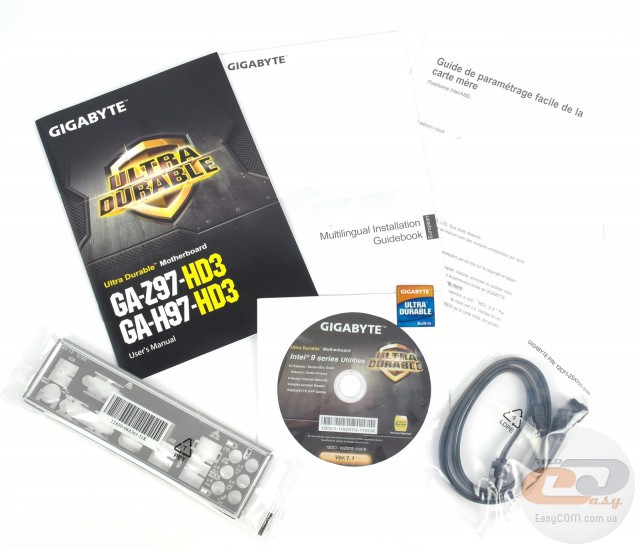

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили тільки два кабелі SATA, що цілком очікувано для доступного рішення.

Дизайн і особливості плати

GIGABYTE GA-H97-HD3

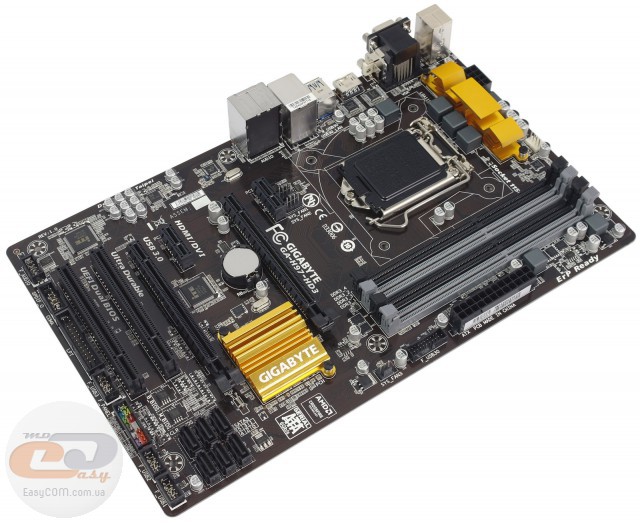

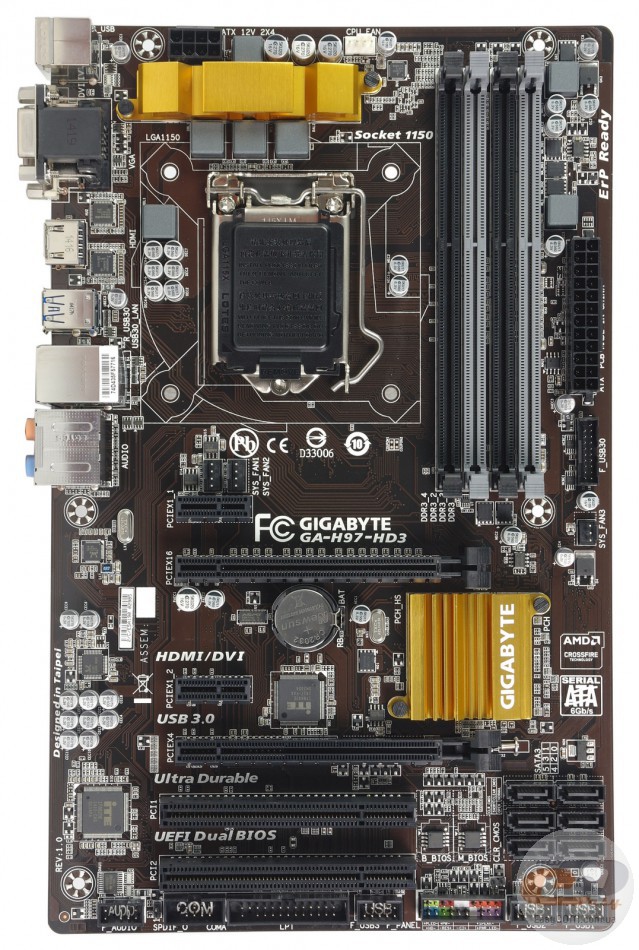

В основі GIGABYTE GA-H97-HD3 лежить друкована плата формату ATX коричневого кольору з дещо нестандартною шириною (190 мм). У її дизайні варто відзначити яскраве оформлення радіаторів, особливо оригінальну форму одного із них, який відповідає за охолодження силових елементів підсистеми живлення. У цілому, незважаючи на доступну вартість, новинка зовсім не виглядає нудно й сіро, що можна віднести до її переваг.

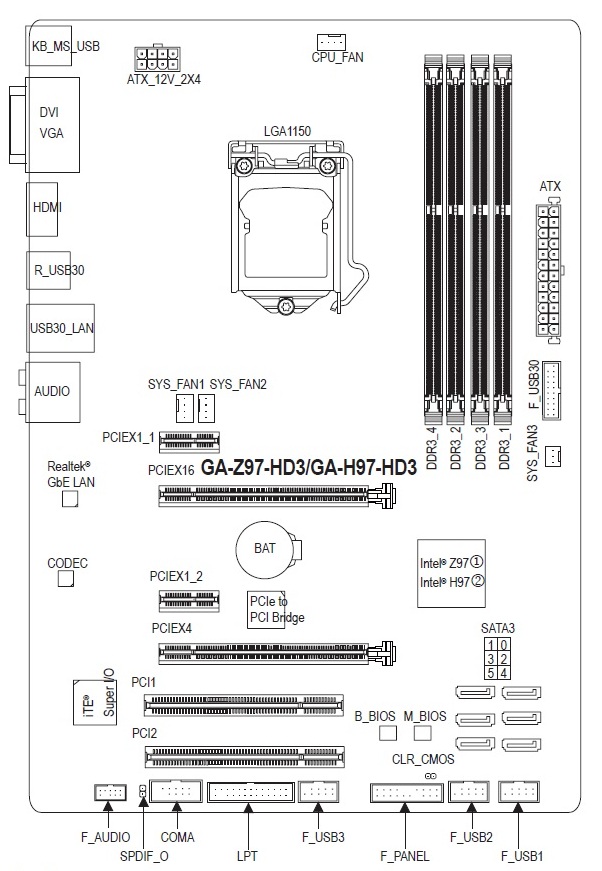

Компонування набортних елементів виконане відповідно до поточних канонів, однак один момент все-таки заслуговує на особливу увагу: використання габаритних карт розширення з інтерфейсом PCI або PCI Express може частково перекрити порти SATA.

GIGABYTE GA-H97-HD3

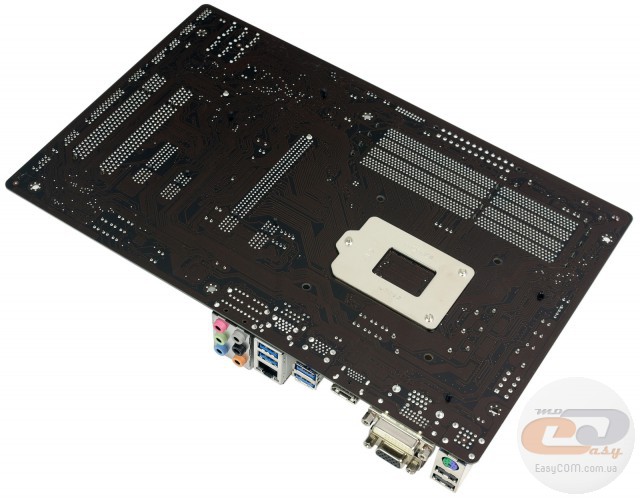

На звороті друкованої плати все так само цілком звично: у наявності опорна пластина процесорного роз’єму й пластикові кліпси кріплення радіаторів.

GIGABYTE GA-H97-HD3

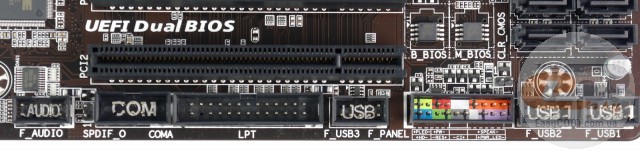

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і LPT, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-H97-HD3

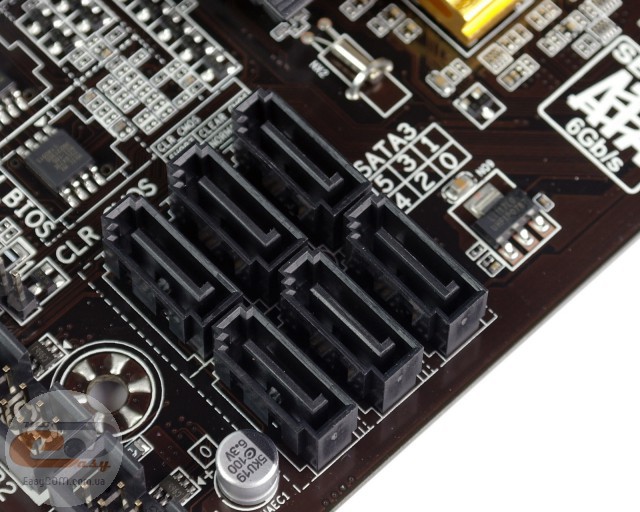

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, які реалізовані силами чіпсету. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Відзначимо, що доступ до них може бути ускладнений через їхнє перпендикулярне розташування, у випадку встановлення габаритних плат розширення з інтерфейсом PCI або PCI Express.

GIGABYTE GA-H97-HD3

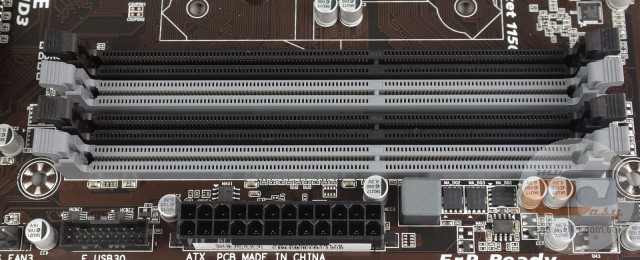

Материнська плата GIGABYTE GA-H97-HD3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-H97-HD3 може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

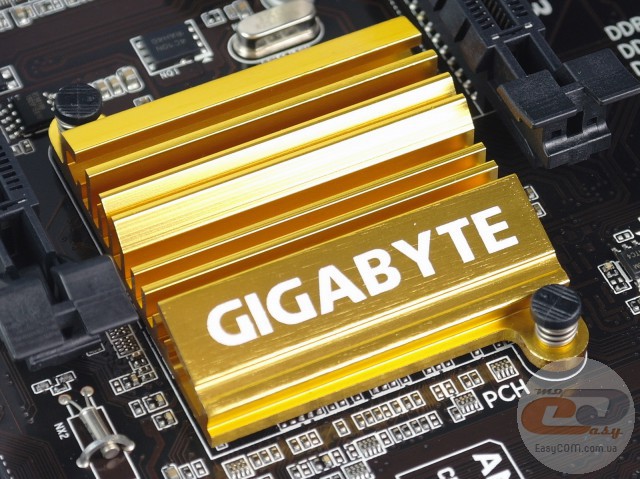

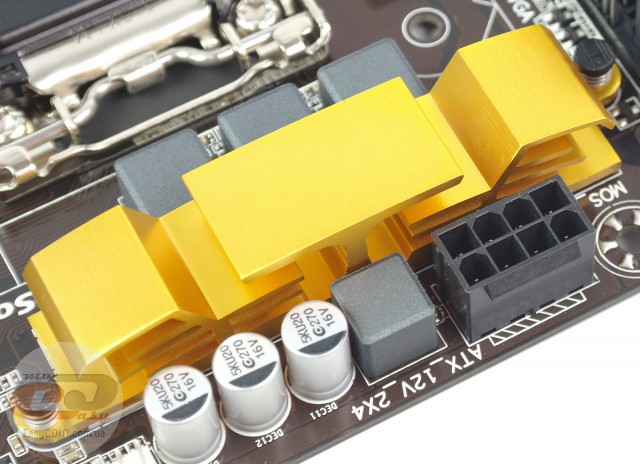

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel H97, у той час як другий відповідає за охолодження елементів підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 45,5°C;
  • радіатор охолодження елементів підсистеми живлення процесора – 43,1°C.

Незважаючи на використання пластикових кліпс для кріплення радіаторів, вони забезпечують надійне й досить ефективне охолодження ключових компонентів.

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

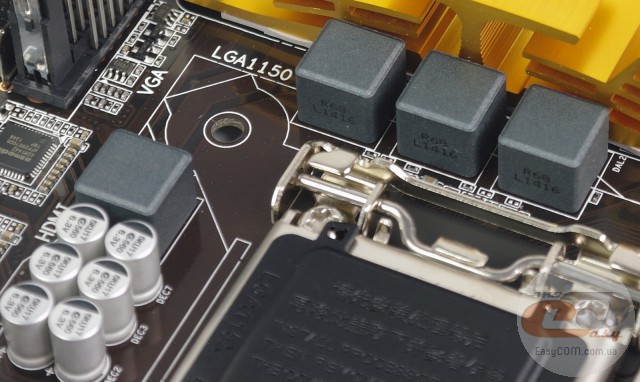

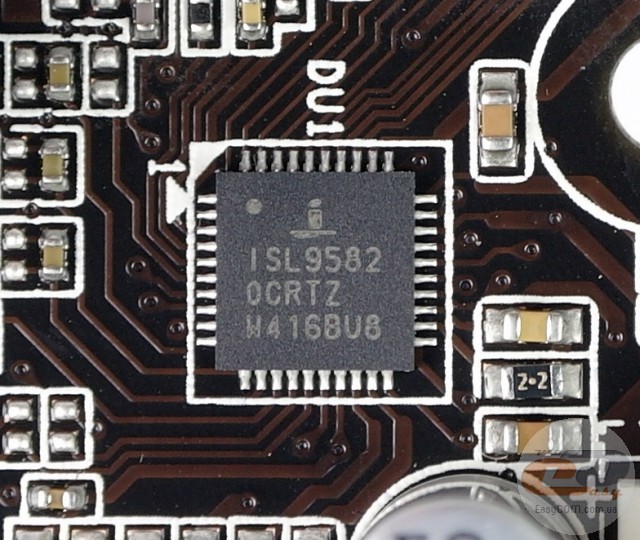

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-H97-HD3

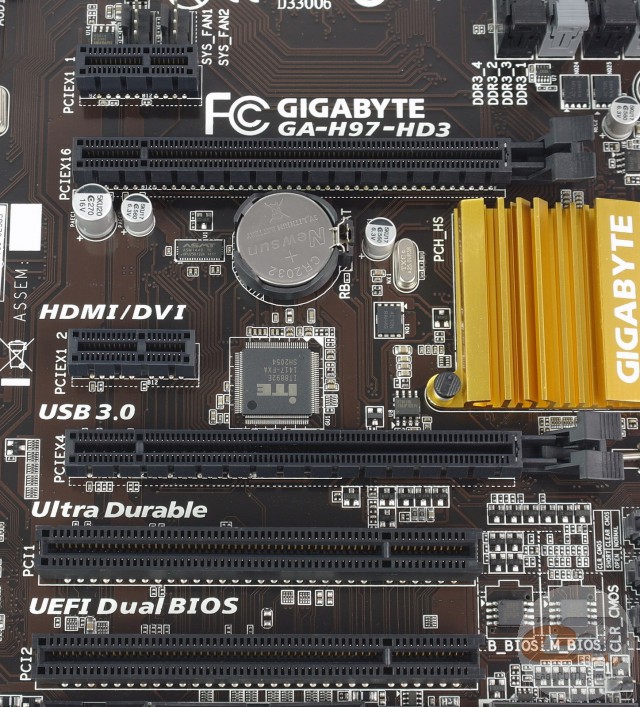

Для розширення функціональності GIGABYTE GA-H97-HD3 у розпорядженні в користувача є шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (у режимі х4);
  5. PCI;
  6. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів до процесора підключений тільки один, тоді як другий використовує максимум чотири чіпсетні лінії PCI Express 2.0. Тому якщо ви встановите дві відеокарти, то працювати вони будуть за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.

Також відзначимо, що у зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 2.0 x16 (x4) ділить пропускну здатність із двома PCI Express 2.0 x1. Тому у випадку встановлення в нього плати, що вимагає для повноцінної роботи всі чотири лінії, роз’єми PCI Express 2.0 x1 будуть недоступні.

GIGABYTE GA-H97-HD3

Оскільки набір системної логіки Intel H97 не підтримує шину PCI, то функціонування відповідних роз’ємів реалізоване за допомогою мосту PCIe-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-H97-HD3

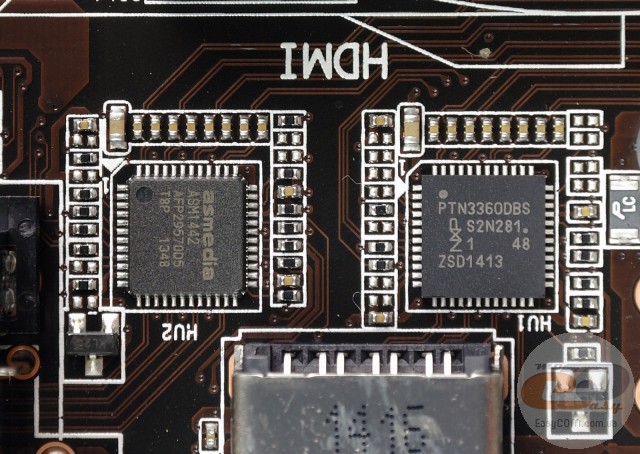

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами двох мікросхем: PTN3360DBS і ASMedia ASM1442.

GIGABYTE GA-H97-HD3

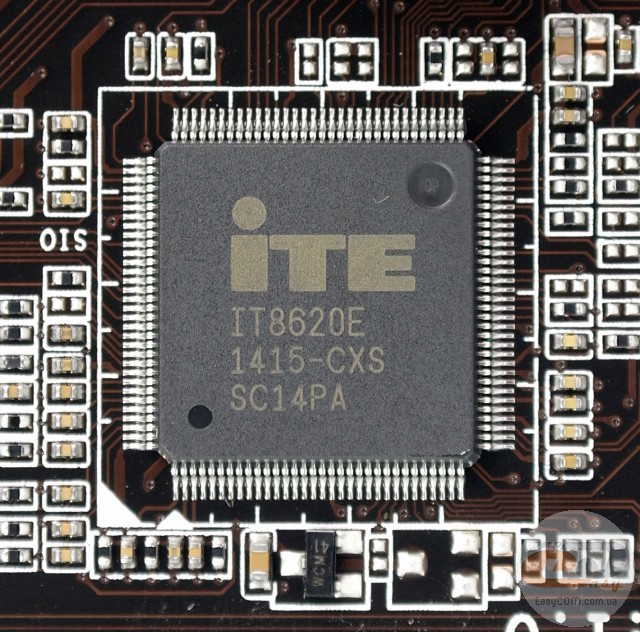

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портів COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-H97-HD3

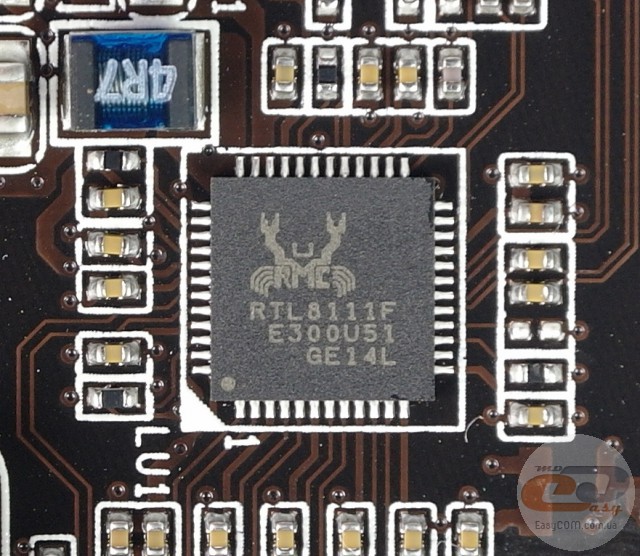

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F, а розподіл мережевих ресурсів допоможе виконати фірмова утиліта LAN Optimizer.

GIGABYTE GA-H97-HD3

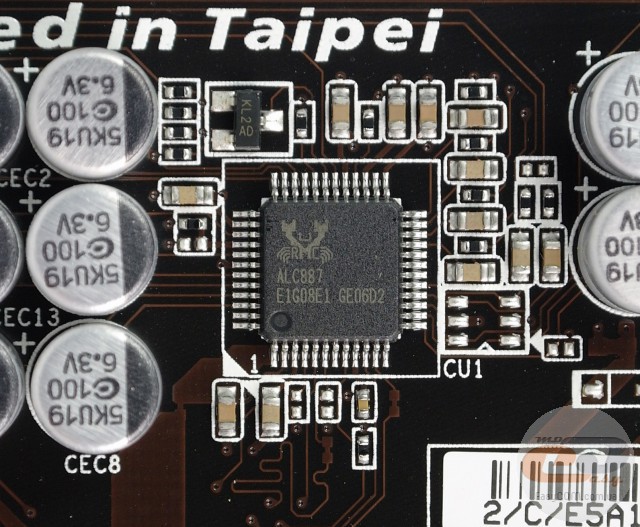

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-H97-HD3

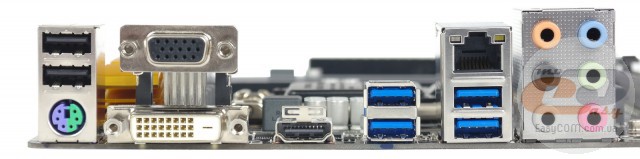

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 6 x аудіопортів.

Конфігурація інтерфейсної панелі новинки є цілком вдалою завдяки наявності достатньої кількості портів USB, трьох відеовиходів, а також зручному підключенню багатоканальної акустики. Варто нагадати й про можливість винести на задню панель порти COM і LPT.

GIGABYTE GA-H97-HD3

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-H97-HD3 цілком стандартні. У наявності чотири 4-контактні роз’єми для підключення вентиляторів, один із яких служить для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-H97-HD3

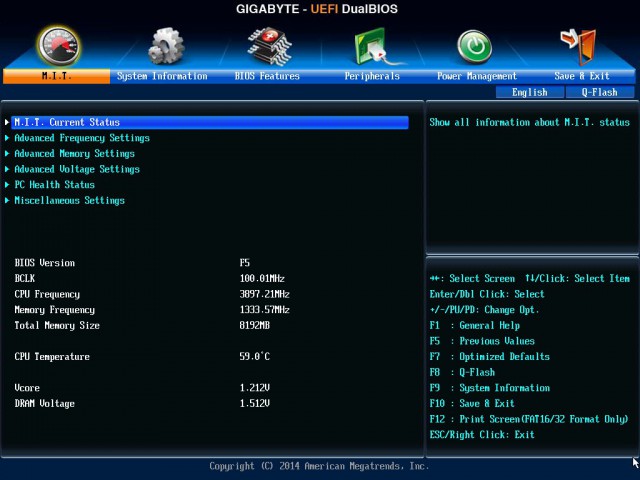

Тестована модель оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія GIGABYTE DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

GIGABYTE GA-H97-HD3

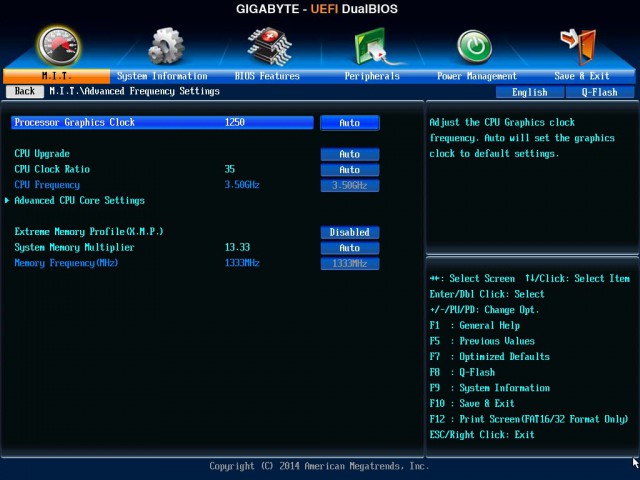

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра й оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

GIGABYTE GA-H97-HD3

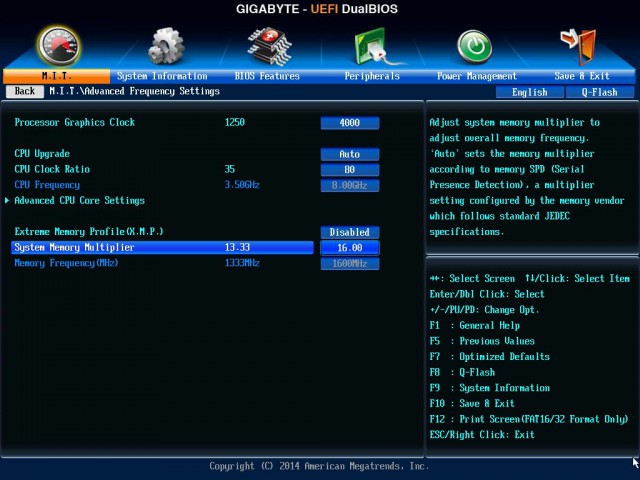

Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 до 1600 МГц.

GIGABYTE GA-H97-HD3

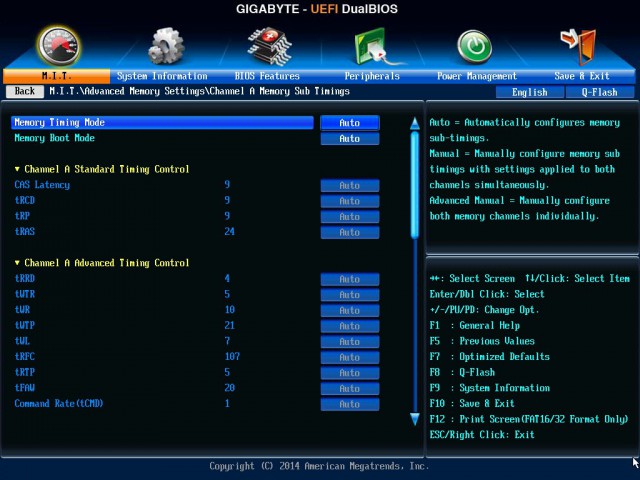

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

GIGABYTE GA-H97-HD3

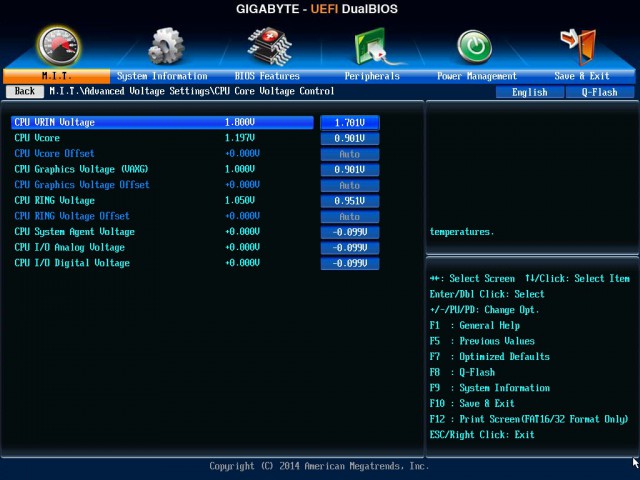

Також у наявності можливість тонкого налаштування напруг на основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,900 – 1,200

0,001

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 1,700

0,020

Профілі автоматичного розгону

CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц



Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit (Watts)

1 – 4096

1



Core Current Limit (Amps)

10 – 1000

1



CPU VRIN External Overrride

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage (VAXG)

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001



PCH Core

0,965 – 1,150

0,005



PCH IO

1,400 – 1,600

0,000

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-H97-HD3

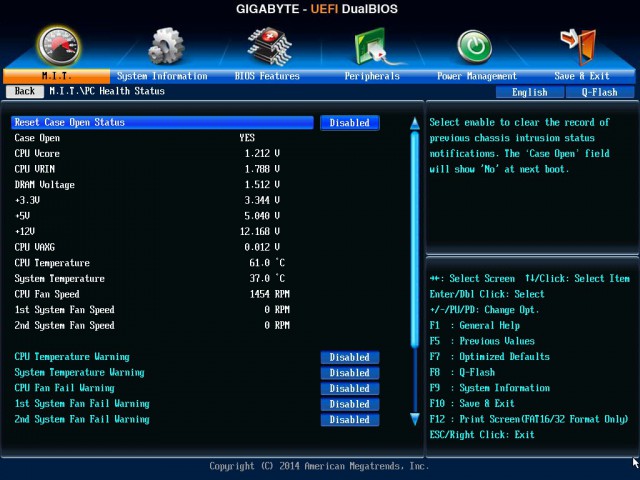

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора й чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті та на лініях живлення +12В, +5В і +3,3В.

Окремо відзначимо можливість зняття скріншотів і підтримку російської мови.

Можливості розгону

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE у BIOS представлені в якості попередньо встановлених профілів. Скориставшись ними, ми одержали наступні результати.

GIGABYTE GA-H97-HD3

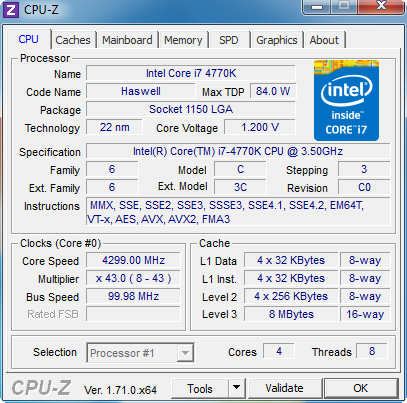

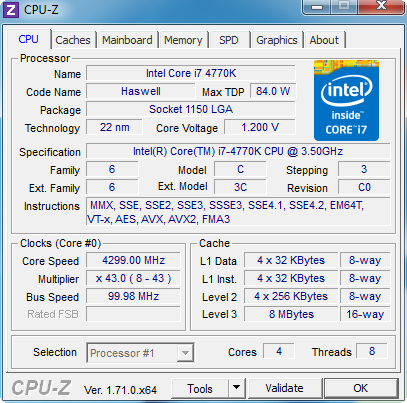

«CPU Upgrade 4300»

GIGABYTE GA-H97-HD3

«CPU Upgrade 4500»

GIGABYTE GA-H97-HD3

«CPU Upgrade 4600»

При спробі активувати профіль «CPU Upgrade 4700» система видавала «синій екран». У підсумку максимальна частота процесора Intel Core i7-4770K була зафіксована на рівні 4600 МГц при напрузі 1,200 В.

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

GIGABYTE GA-H97-HD3

«Lite»

GIGABYTE GA-H97-HD3

«Medium»

GIGABYTE GA-H97-HD3

«Extreme»

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4500 МГц при напрузі 1,200 В.

GIGABYTE GA-H97-HD3

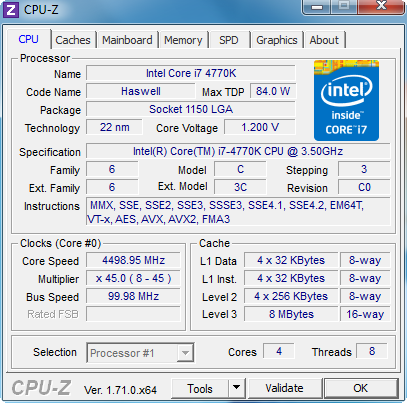

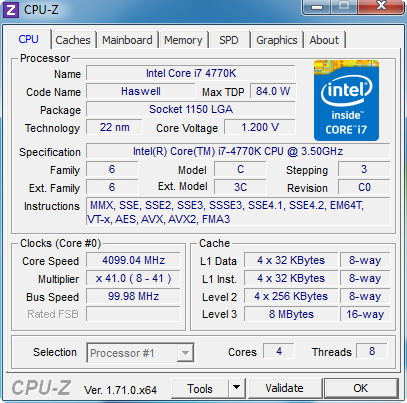

За підсумками ручного розгону, шляхом збільшення множника до х46 і напруги до 1,200 В, стабільна робоча частота тестового процесора склала 4600 МГц.

GIGABYTE GA-H97-HD3

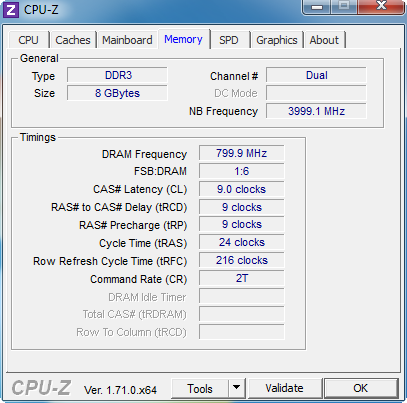

Максимальна швидкість, на якій вдалося запустити тестові модулі оперативної пам'яті, склала 1600 МГц.

Окремо відзначимо, що напругу на процесорі можна підняти вручну тільки до рівня 1,2 В, чого може бути недостатньо при розгоні понад 4500 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-H97-HD3 використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятори на вдув/видув)

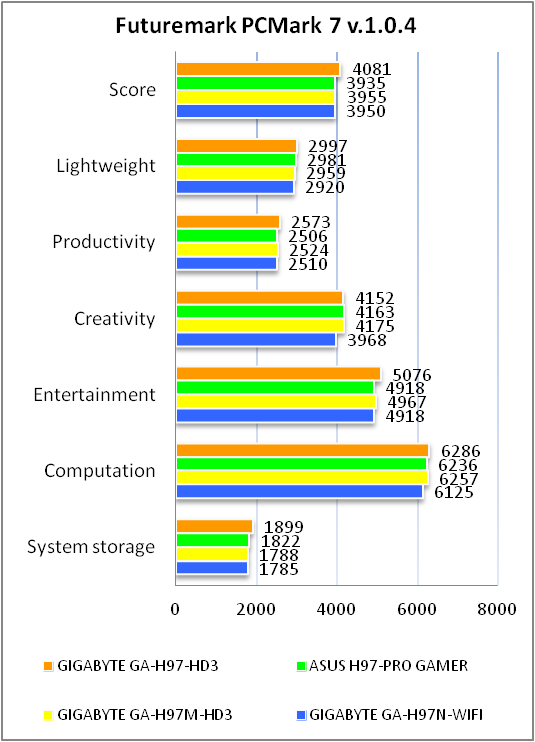

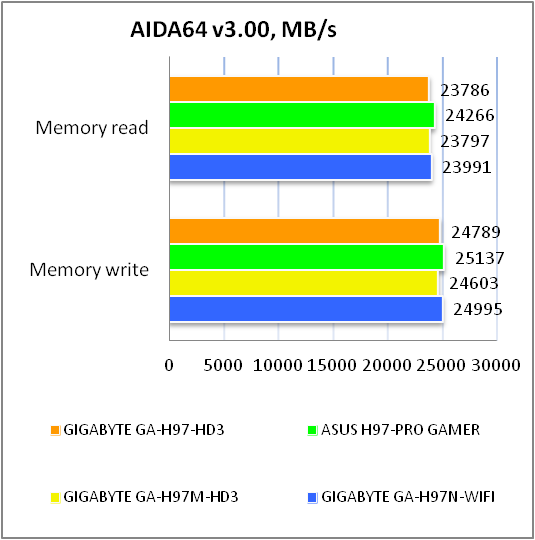

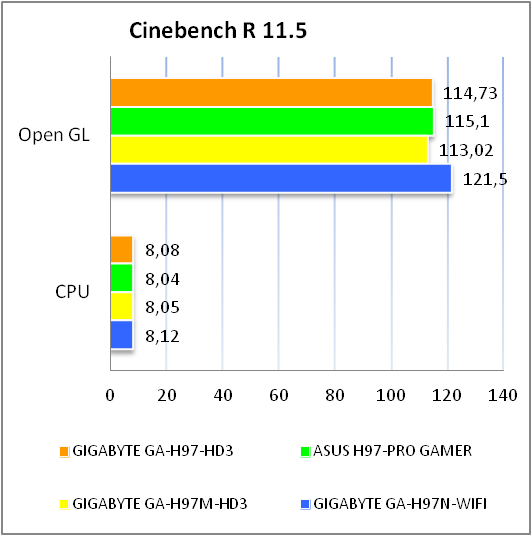

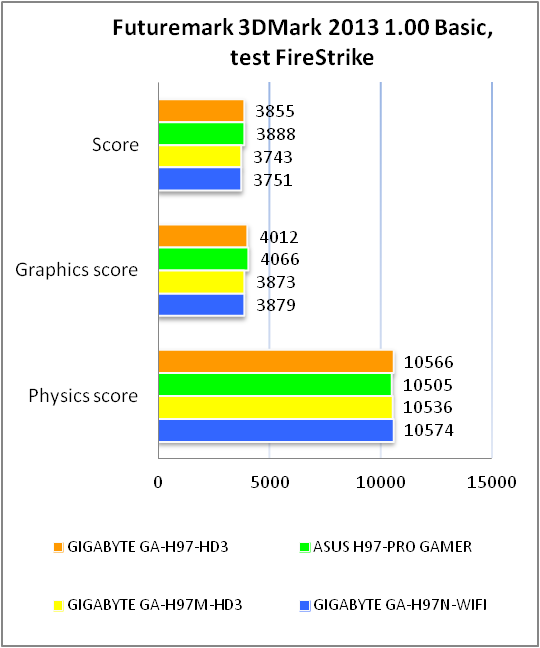

Результати тестів

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

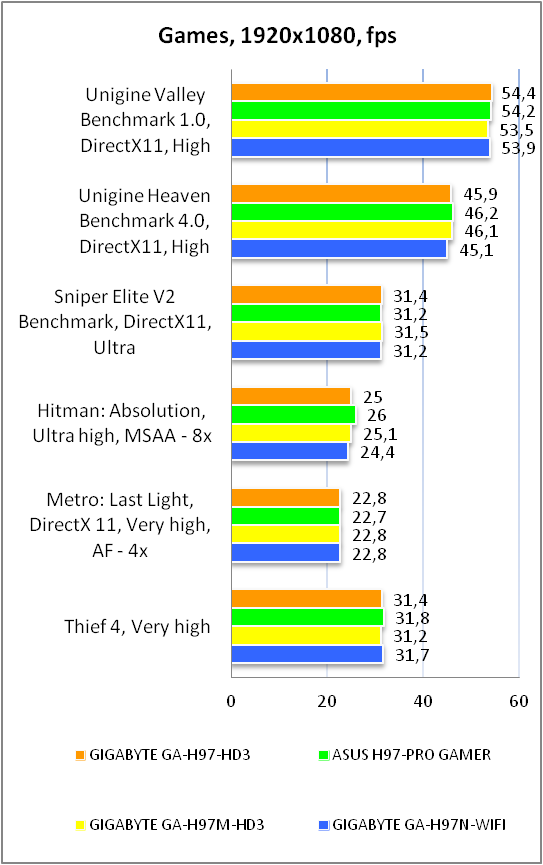

У процесі тестування GIGABYTE GA-H97-HD3 показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної й ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-85.7

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0050

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.7

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-85.9

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.07

Відмінно

Рівень шуму, дБ (А)

-91.7

Дуже добре

Динамічний діапазон, дБ (А)

91.4

Дуже добре

Гармонійні викривлення, %

0.0048

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.0

Середньо

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-86.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0098

Дуже добре

Загальна оцінка



Дуже добре

Незважаючи на те, що в новинці встановлений не найсучасніший аудіокодек, його можливостей буде цілком достатньо для повсякденного використання. Для справжніх поціновувачів якісного звуку завжди є можливість встановити дискретну звукову плату з інтерфейсом PCI або PCI Express.

Висновки

У процесі тестування материнська плата GIGABYTE GA-H97-HD3 зарекомендувала себе з найкращого боку, будучи відмінно збалансованим рішенням, яке може зацікавити досить широке коло покупців. Завдяки невисокій вартості та хорошому оснащенню (як для свого сегменту) новинка може стати відмінною основою для першого домашнього ПК або використовуватися для складання офісних систем. Другий варіант можливий внаслідок підтримки інтерфейсів COM, LPT і PS/2, а також пакету технологій Intel Small Business Advantage.

Крім згаданих вище переваг, варто відзначити підтримку портів USB 3.0 і SATA 6 Гбіт/с, вдале компонування інтерфейсної панелі, яка вигідно відрізняється наявністю сучасного цифрового відеовиходу, а також зручним підключенням багатоканальної акустики.

Що ж стосується особливостей, то варто відзначити хіба що неможливість підняття напруги на процесорі вище 1,200 В, а також обмеження одночасного використанню слоту PCI Express 2.0 x16 і двох роз’ємів PCI Express 2.0 x1.

У підсумку материнська плата GIGABYTE GA-H97-HD3 може бути сміливо рекомендована до купівлі, завдяки відмінному співвідношенню ціни й можливостей, а також повній відсутності яких-небудь критичних недоліків.

Переваги:

  • фірмова концепція Ultra Durable, яка включає до свого складу якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
  • підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
  • хороше компонування інтерфейсної панелі;
  • наявність двох мікросхем із прошиваннями BIOS;
  • підтримка технології AMD CrossFireX;
  • зручний і багатофункціональний BIOS;
  • доступна вартість;
  • підтримка ряду фірмових технологій і утиліт.

Особливості:

  • обмеження по підняттю напруги на процесорі;
  • слот PCI Express 2.0 x16 ділить чіпсетні лінії із двома роз’ємами PCI Express 2.0 x1.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
