Огляд і тестування материнської плати GIGABYTE GA-H97-Gaming 3

Героїня даного огляду, материнська плата GIGABYTE GA-H97-Gaming 3, основана на чіпсеті Intel H97, з яким ми не так давно познайомили вас на прикладі ASUS H97-PRO. Нагадаємо, що він має всього кілька ключових відмінностей від флагманського Intel Z97. Згідно з офіційною інформацією, він не має змоги розгону процесорів, а також не підтримує розподілу 16-ти ліній PCI Express 3.0 за схемами х8+х8 і х8+х4+х4. А серед переваг Intel H97 виділяють реалізацію пакету технологій Intel Small Business Advantage, більш доступну вартість, а також аналогічну старшому побратиму кількість портів USB 2.0 / 3.0 і SATA 6 Гбіт/с. Не варто забувати й про те, що нікуди не поділася підтримка високошвидкісних інтерфейсів SATA Express і M.2 із пропускною здатністю до 10 Гбіт/с.

Що ж стосується безпосередньо GIGABYTE GA-H97-Gaming 3, то дана новинка позиціонується в якості доступного ігрового рішення зі значним переліком переваг, про який ми поговоримо дещо пізніше. Чи зможе вона скласти гідну конкуренцію флагманським моделям і чи зацікавить користувачів у своїй ціновій категорії? На ці та інші питання допоможе відповісти наш огляд.

GIGABYTE GA-H97-Gaming 3

Специфікація материнської плати GIGABYTE GA-H97-Gaming 3:

Виробник

GIGABYTE

Модель

GA-H97-Gaming 3 (rev 1.0)

Чіпсет

Intel H97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

х16+х4

2 x PCI Express 2.0 x1

3 x PCI

Дискова підсистема

Чіпсет Intel H97 підтримує:

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

1 х M.2 (M.2 2242, M.2 2260, M.2 2280)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x DisplayPort
1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 x SATA Express

1 x порт COM

1 x порт TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 x S/PDIF Out

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, WfM 2.0, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 214 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-H97-Gaming 3

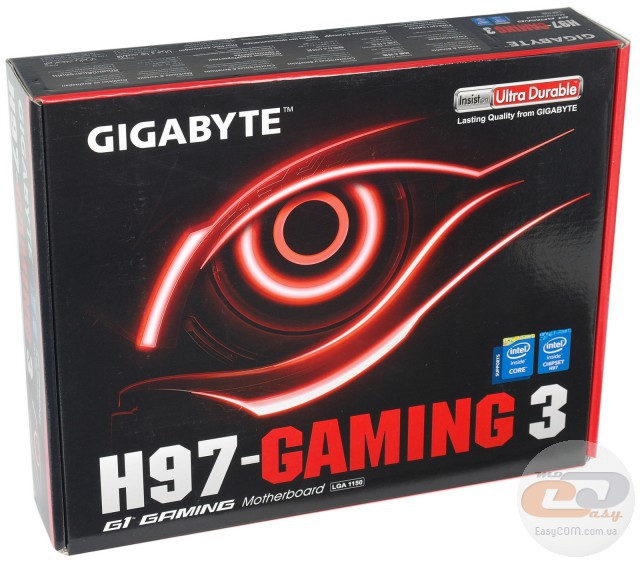

Материнська плата GIGABYTE GA-H97-Gaming 3 постачається в картонній коробці стандартних розмірів, прикрашеній якісною поліграфією в чорно-червоних тонах. Більша частина лицьової сторони відведена під логотип серії GIGABYTE G1.GAMING. Також присутнє найменування компанії-виробника, моделі пристрою та невеликий логотип фірмової концепції Ultra Durable.

GIGABYTE GA-H97-Gaming 3

На звороті коробки користувач може ознайомитися із зовнішністю новинки, конфігурацією її інтерфейсної панелі, а також з короткими технічними характеристиками та ключовими особливостями:

  • 2-Way CrossFireX Support – підтримується встановлення двох графічних прискорювачів на основі GPU компанії AMD з розподілом ліній за наступними схемами: х16 / х16+х4.
  • SATA Express & M.2– реалізовані силами чіпсету інтерфейси SATA Express і M.2 підтримують швидкість передачі даних до 10 Гбіт/с.
  • Realtek ALC1150 115dB SNR HD Audio – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується операційний підсилювач TI N5532 з підтримкою студійних навушників із імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.
  • Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням червоного кольору.
  • Qualcomm Atheros Killer E2201 – мережевий контролер має можливість автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного, забезпечуючи низькі затримки для передачі ігрових даних.
  • All New Heat Sink Design - конструкція та дизайн радіаторів системи охолодження були поліпшені для забезпечення ефектного зовнішнього вигляду й ефективної роботи.
  • Gold Plated CPU Socket – контакти процесорного роз’єму покриті 15-мкм шаром золота.
  • Long Lifespan Solid Capacitors – у всіх колах живлення материнської плати використовуються винятково твердотільні конденсатори зі збільшеним терміном служби.

GIGABYTE GA-H97-Gaming 3

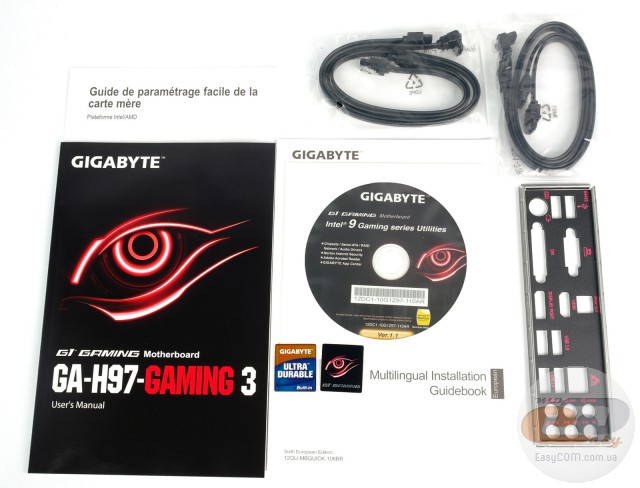

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили тільки чотири кабелі SATA.

Дизайн і особливості плати

GIGABYTE GA-H97-Gaming 3

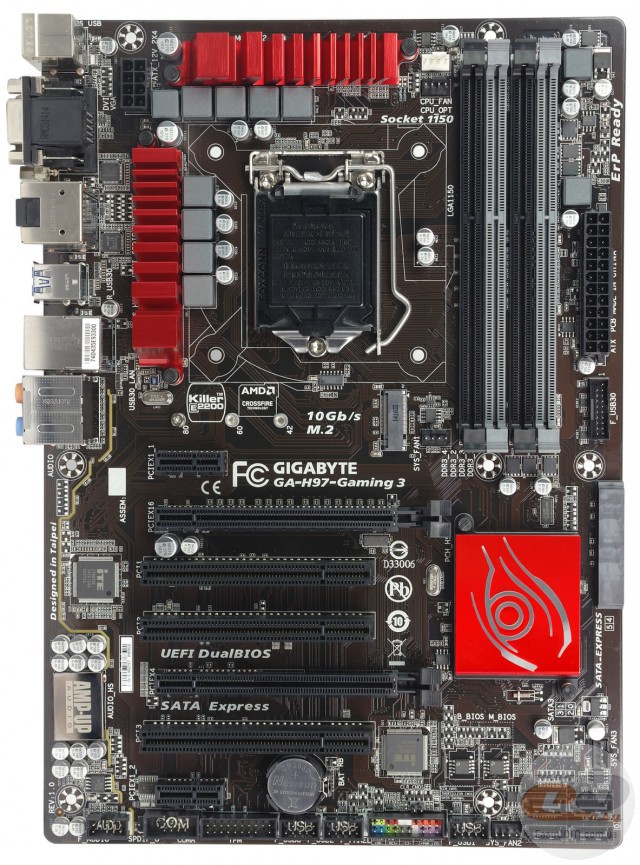

Модель GIGABYTE GA-H97-Gaming 3 виконана на друкованій платі темно-коричневого кольору у форматі ATX (305 х 214 мм). Її дизайн сміливо можна оцінити як хороший, хіба що з червоними радіаторами набагато краще поєднувався б чорний текстоліт, а не коричневий.

Компонування набортних елементів також не викликає яких-небудь істотних зауважень. Єдиним моментом, на який варто звернути увагу, є відсутність кріпильних отворів у кутах правої сторони, що пов'язано зі зменшеною шириною новинки.

GIGABYTE GA-H97-Gaming 3

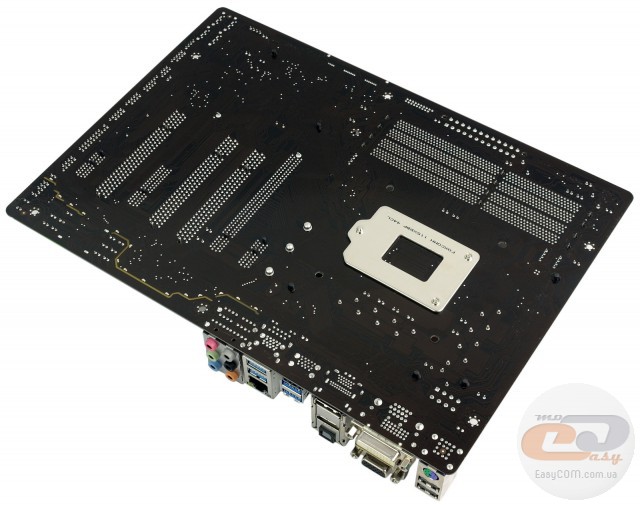

Зворотна сторона друкованої плати примітна наявністю стандартної опорної пластини процесорного роз’єму, а також пластиковими кліпсами кріплення трьох радіаторів системи охолодження.

GIGABYTE GA-H97-Gaming 3

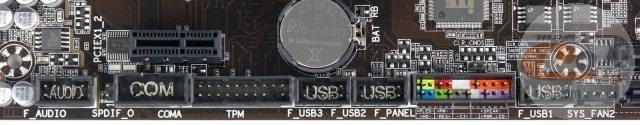

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, роз’єм для системного вентилятора, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-H97-Gaming 3

GIGABYTE GA-H97-Gaming 3

GIGABYTE GA-H97-Gaming 3

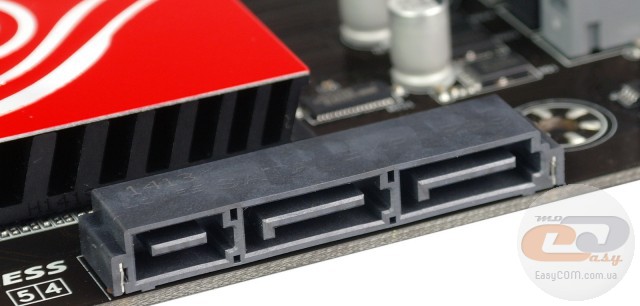

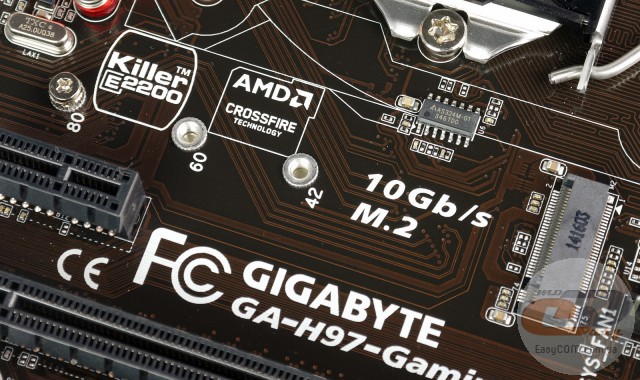

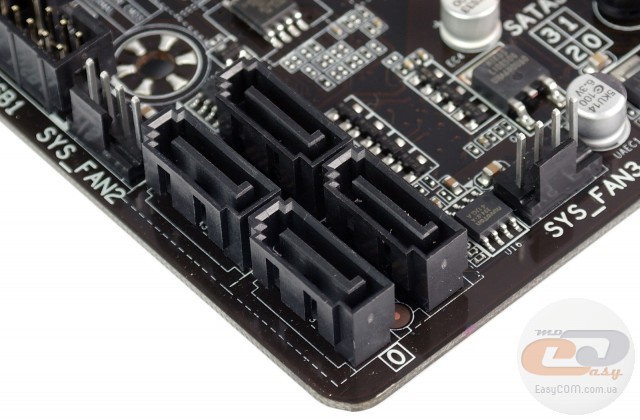

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, сумісним із двома SATA 6 Гбіт/с. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки чіпсету Intel H97.

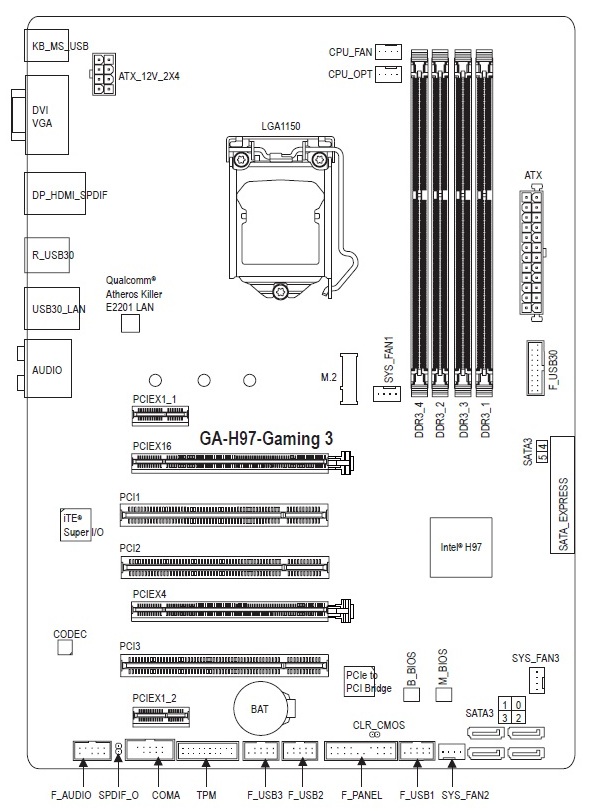

Окремо відзначимо, що присутні певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній.

GIGABYTE GA-H97-Gaming 3

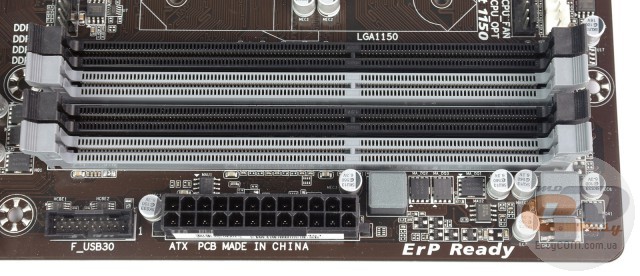

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-H97-Gaming 3 може похвалитися шістьма портами USB 3.0: двома внутрішніми й чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-H97-Gaming 3

GIGABYTE GA-H97-Gaming 3

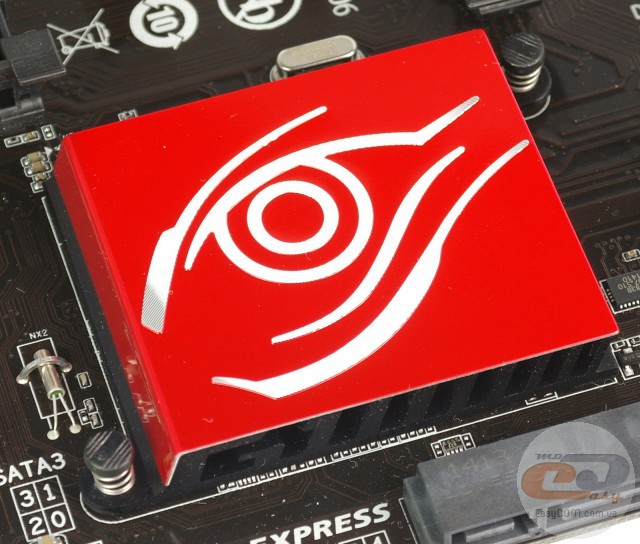

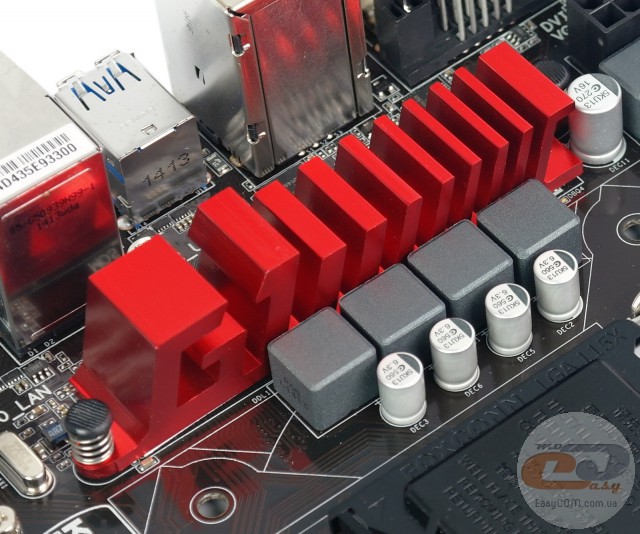

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel H97, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,8°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 45,2°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

GIGABYTE GA-H97-Gaming 3

GIGABYTE GA-H97-Gaming 3

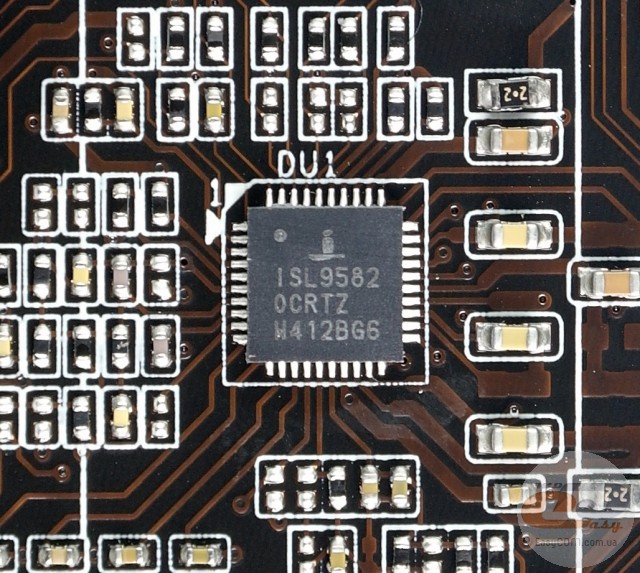

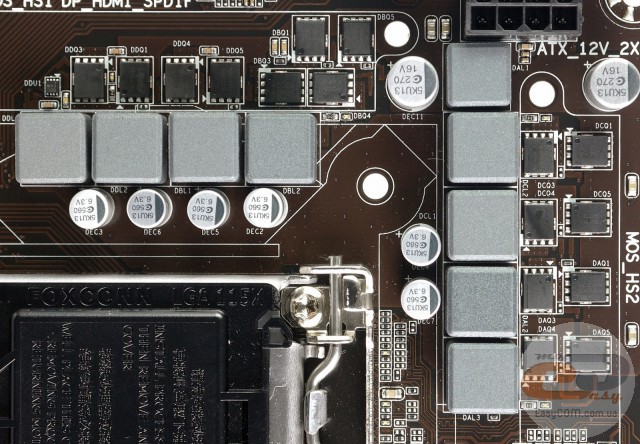

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу й дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-H97-Gaming 3

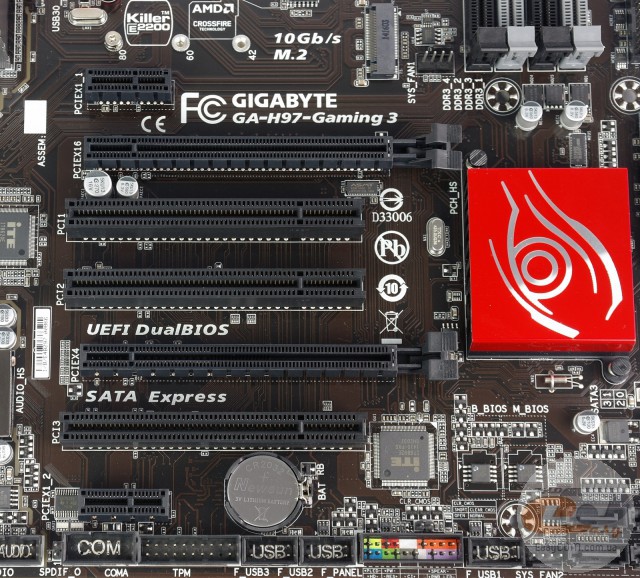

Для розширення функціональності GIGABYTE GA-H97-Gaming 3 у розпорядженні в користувача є сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI;
  5. PCI Express 2.0 x16 (у режимі х4);
  6. PCI;
  7. PCI Express 2.0 x1.

Як бачимо, новинка оснащена двома слотами для організації графічної підсистеми, один із яких підключений до процесора й завжди використовує доступні 16 ліній стандарту PCI Express 3.0. Другий слот підключений до чіпсету, і його пропускна здатність обмежена чотирма лініями PCI Express 2.0. Враховуючи підтримку технології AMD CrossFireX, можливе встановлення двох відеокарт із розподілом ліній за схемою х16 / х16+х4. Однак такий варіант не дозволить повною мірою розкрити потенціал зв'язування з пари відеоприскорювачів, тому розглядати новинку краще як рішення для однієї відеокарти.

У зв'язку з нестачею вільних чіпсетних ліній слот PCI Express 2.0 x16 (x4) ділить пропускну здатність із двома роз’ємами PCI Express 2.0 x1, тому у випадку встановлення в нього плати, що вимагає для повноцінної роботи всі чотири лінії, слоти PCI Express 2.0 x1 будуть недоступні.

GIGABYTE GA-H97-Gaming 3

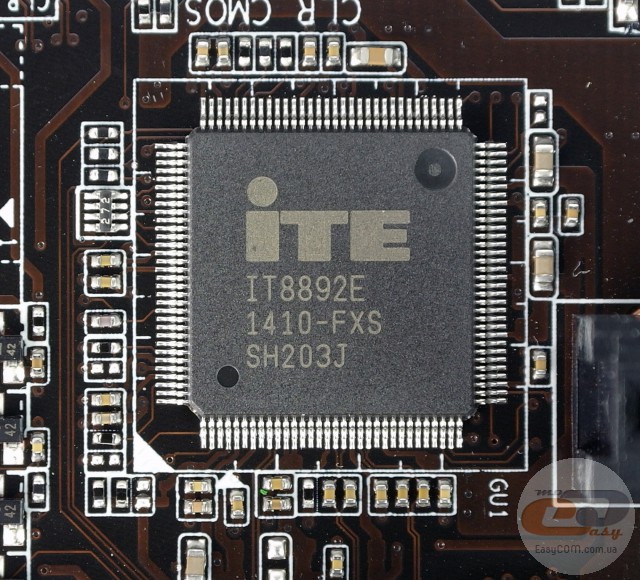

Оскільки набір системної логіки Intel H97 не підтримує шину PCI, то функціонування трьох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-H97-Gaming 3

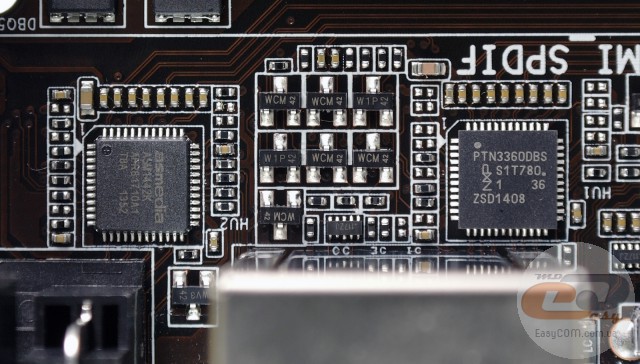

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхем ASMedia ASM1442K і PTN3360DBS.

GIGABYTE GA-H97-Gaming 3

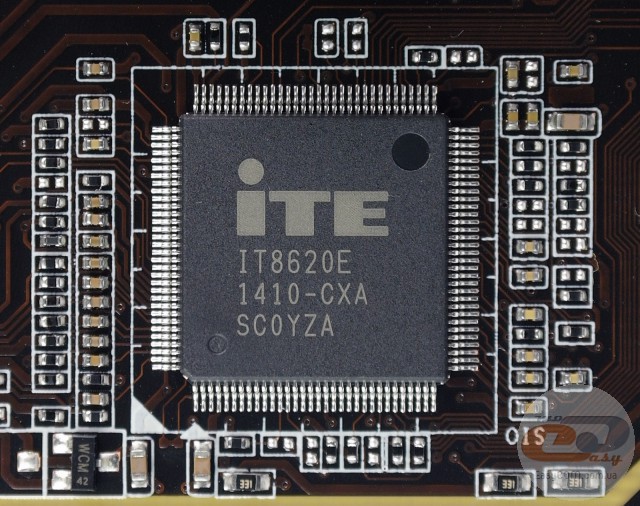

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портів COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-H97-Gaming 3

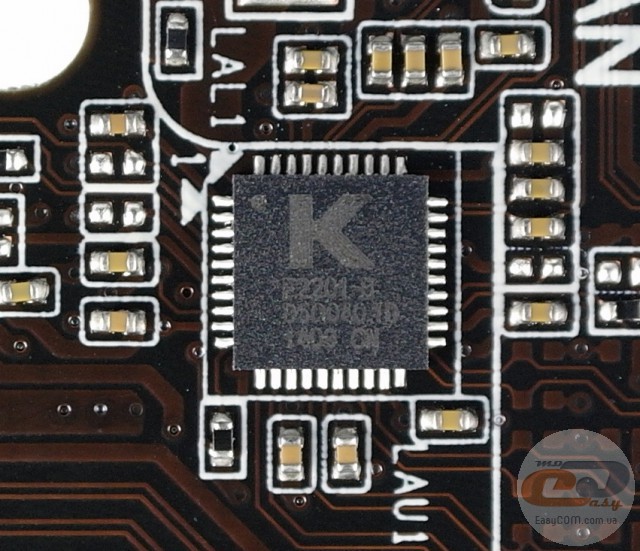

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE GA-H97-Gaming 3

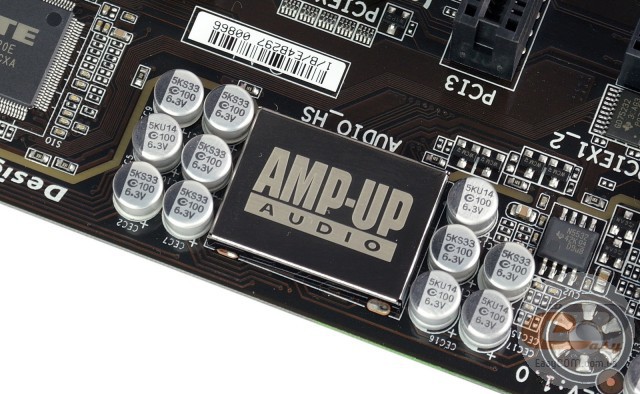

Звукова підсистема GIGABYTE GA-H97-Gaming 3 являє собою досить цікаву конструкцію. Вона основана на 8-канальному кодеку Realtek ALC1150, який працює в парі з окремим підсилювачем TI N5532 для підтримки функціонування навушників з імпедансом до 600 Ом. Додатково нагадаємо, що весь звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням. Також заслуговує на увагу програмне забезпечення Sound Blaster X-Fi MB3 для доведення якості звуку до необхідного рівня.

GIGABYTE GA-H97-Gaming 3

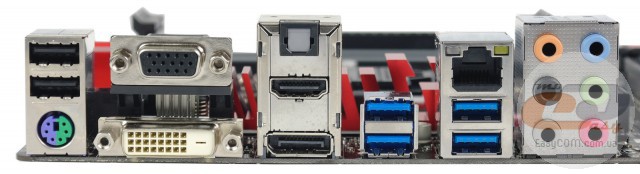

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 х USB 2.0;
  • 1 х PS/2 (миша або клавіатура);
  • 1 х оптичний S/PDIF out;
  • 6 x аудіопортів.

Інтерфейсна панель новинки пропонує досить широкі можливості для підключення периферії. Крім цілком достатньої кількості портів USB, зручного підключення багатоканальної акустики, а також можливості використання пристроїв із інтерфейсом PS/2, відзначимо хороший набір відеовиходів, який включає до свого складу порт HDMI з підтримкою виведення зображення на дисплеї з роздільною здатністю 4096 х 2160 точок (4K Ultra HD).

GIGABYTE GA-H97-Gaming 3

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-H97-Gaming 3 дуже хороші. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

GIGABYTE GA-H97-Gaming 3

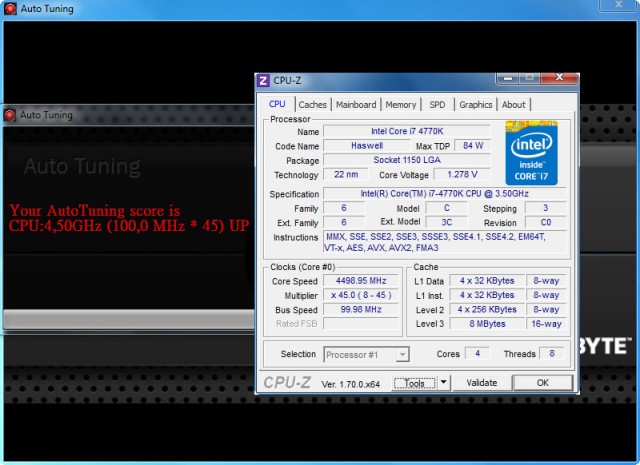

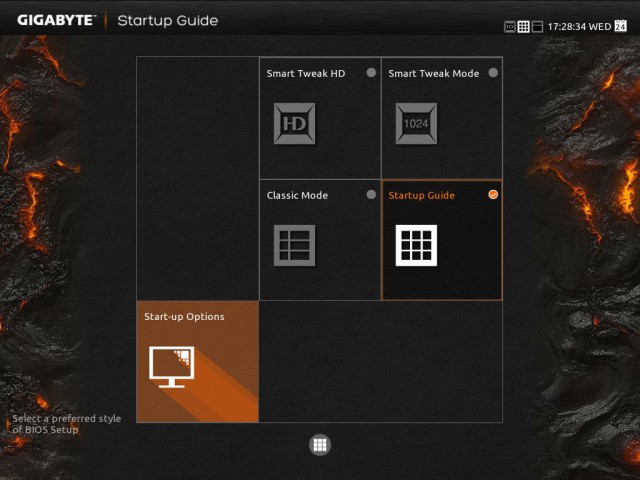

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті й системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

GIGABYTE GA-H97-Gaming 3

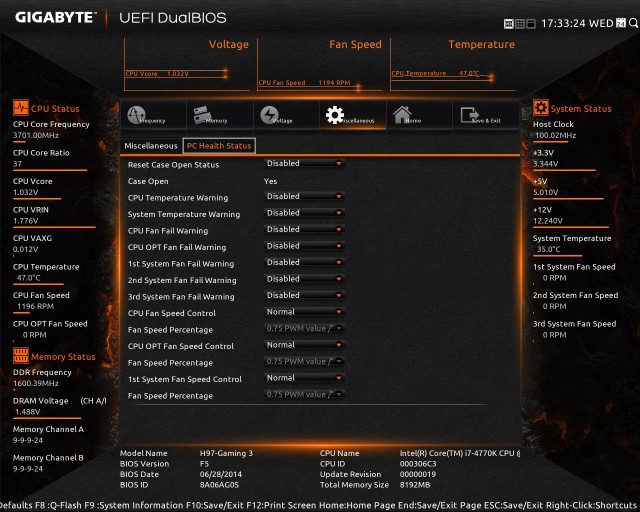

Як ви вже могли помітити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

GIGABYTE GA-H97-Gaming 3

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-H97-Gaming 3

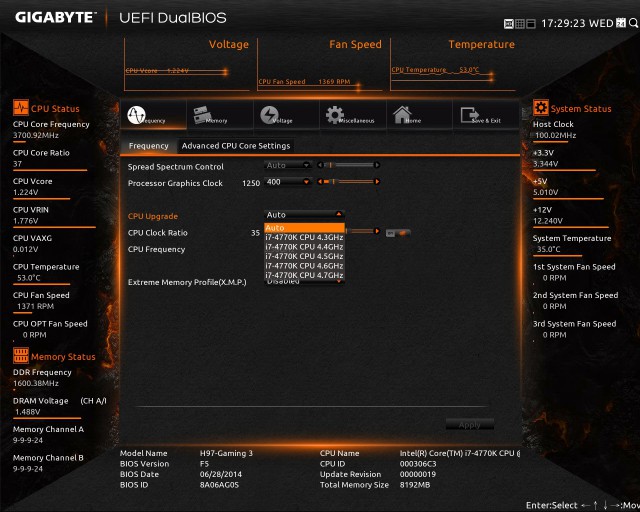

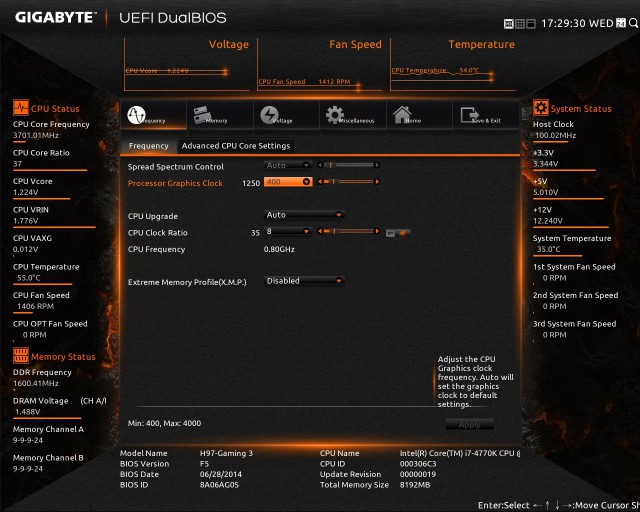

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-H97-Gaming 3

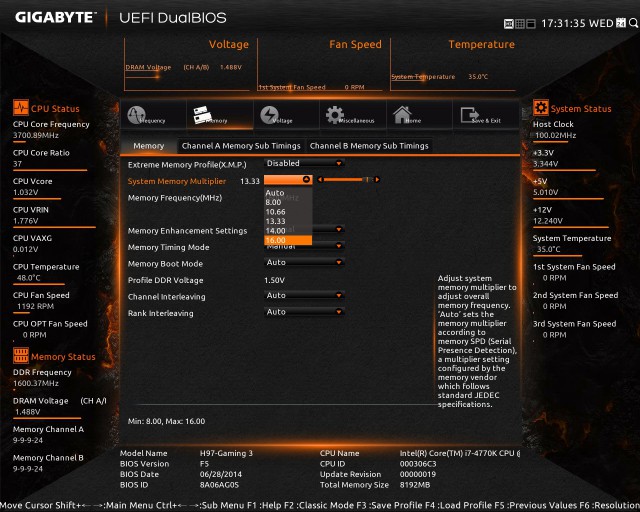

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 1600 МГц.

GIGABYTE GA-H97-Gaming 3

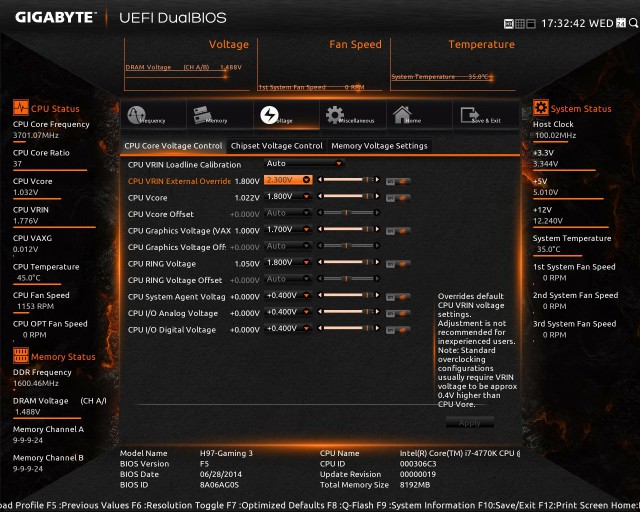

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX



Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

Профілі автоматичного розгону

CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц



Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN External Override

1,000 – 2,300

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,700

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
