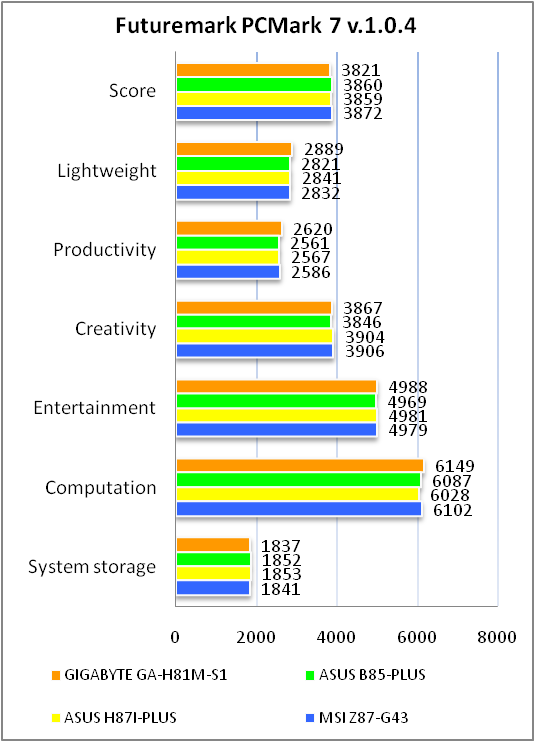

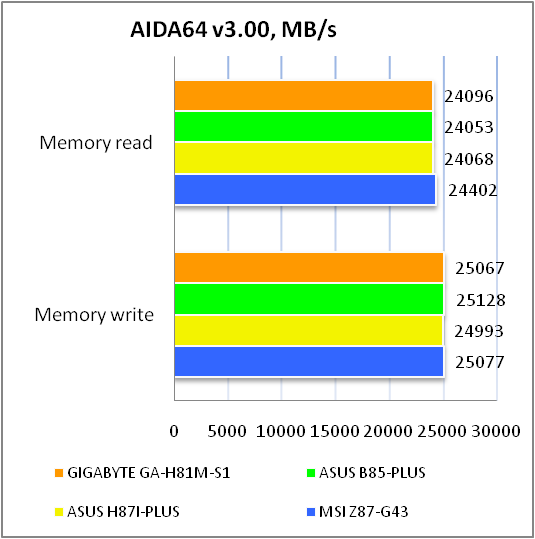

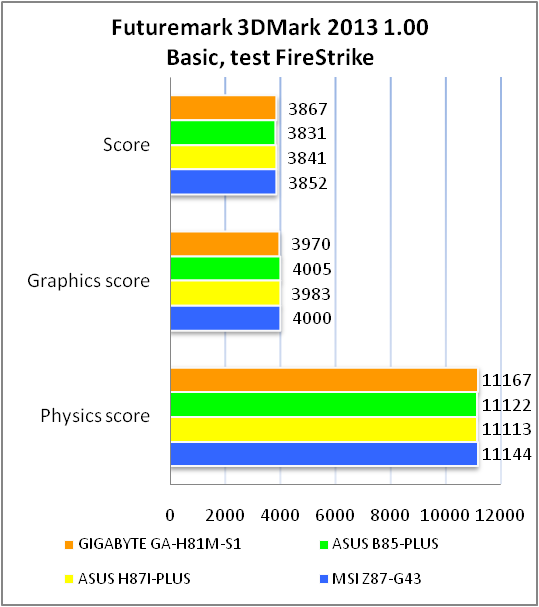

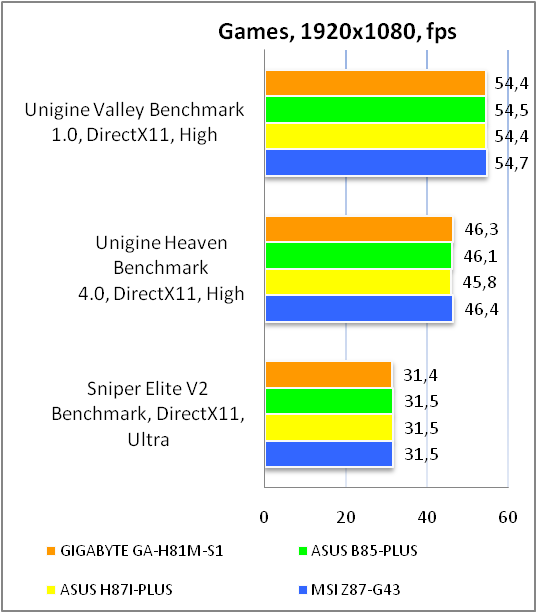

Огляд і тестування материнської плати GIGABYTE GA-H81M-S1

Героїня нашого огляду, материнська плата GIGABYTE GA-H81M-S1, була представлена тайванською компанією в якості одного із найдоступніших рішень у своєму асортименті для роботи з процесорами Intel четвертого покоління (Intel Haswell). Тому не дивно, що в якості її основи був обраний чіпсет початкового рівня Intel H81 Express, який при цьому дозволяє реалізувати на материнській платі сучасні інтерфейси USB 3.0 і SATA 6 Гбіт/с.

Говорячи про доступність GIGABYTE GA-H81M-S1 для більшості наших читачів, варто згадати, що її роздрібна вартість на момент написання огляду становить усього 50 – 55 доларів США, що робить її надзвичайно вигідною покупкою, наприклад, у випадку оптової закупівлі для складання офісних ПК. Звичайно ж, новинка підійде й для створення бюджетної домашньої системи, і може використовуватися в якості тимчасової та доступної заміни у випадку пошкодження вашої основної материнської плати.

Однак давайте перейдемо безпосередньо до її огляду й з'ясуємо, що саме здатна запропонувати компанія GIGABYTE у даному ціновому сегменті.

GIGABYTE GA-H81M-S1

Специфікація материнської плати GIGABYTE GA-H81M-S1:

Виробник

GIGABYTE

Модель

GA-H81M-S1 (rev 1.0)

Чіпсет

Intel H81 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

1600 / 1333 МГц

Підтримка пам'яті

2 x 1,5В DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті

Слоти розширення

1 x PCI Express 2.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel H81 Express підтримує:

2 x SATA 6 Гбіт/с

2 x SATA 3 Гбіт/с

LAN

1 x Realtek 8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

2 / 4 / 5.1 / 7.1-канальний звук

Живлення

24-контактний роз’єм живлення ATX

4-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

3 x аудіопорти

2 х PS/2 (миша та клавіатура)

Внутрішні порти I/O

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

2 x SATA 6 Гбіт/с

2 x SATA 3 Гбіт/с

1 х перемикач Clear CMOS

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

BIOS

64 Мбіт AMI UEFI BIOS

PnP 1.0а, DMI 2.0, SM BIOS 2.6, ACPI 2.0а

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

226 х 170 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Gigabyte+GA-H81M-S1

Упаковка та комплектація

GIGABYTE GA-H81M-S1

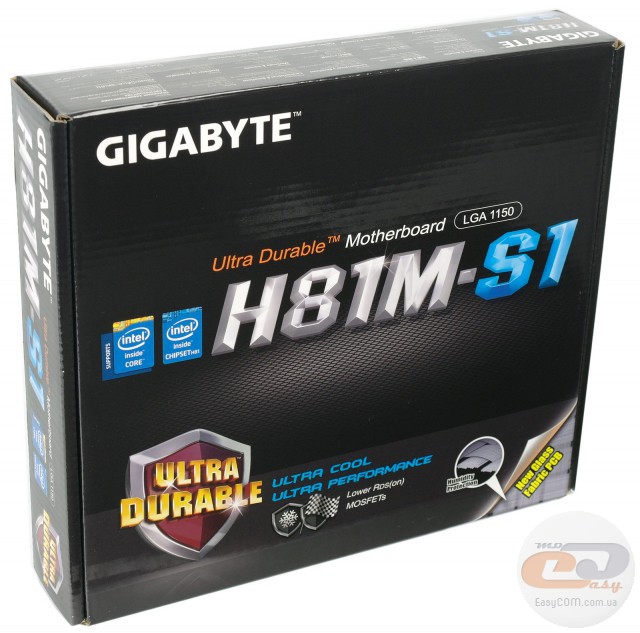

Материнська плата GIGABYTE GA-H81M-S1 постачається в невеликій коробці зі щільного картону, яка прикрашена традиційною поліграфією в темних тонах. При погляді на упаковку в першу чергу привертає до себе увагу назва моделі та компанії-виробника, а також логотип фірмової концепції Ultra Durable, яка включає наступні особливості:

  • Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
  • Ultra Performance – елементна база новинки набрана з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором відкритого каналу (Low RDS(on)). Вони відрізняються підвищеним рівнем ефективності, стабільності й надійності.
  • Ultra Safe – дана модель оснащується додатковим захистом портів USB 3.0 і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

GIGABYTE GA-H81M-S1

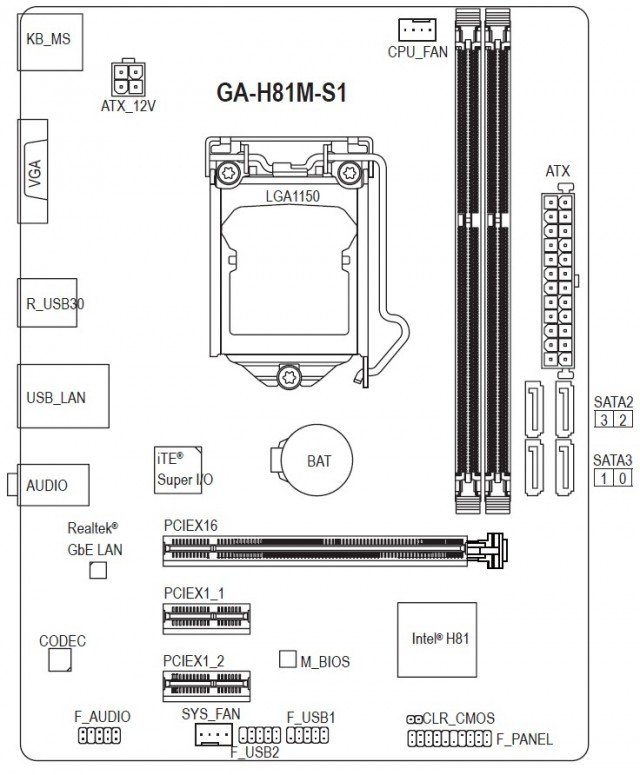

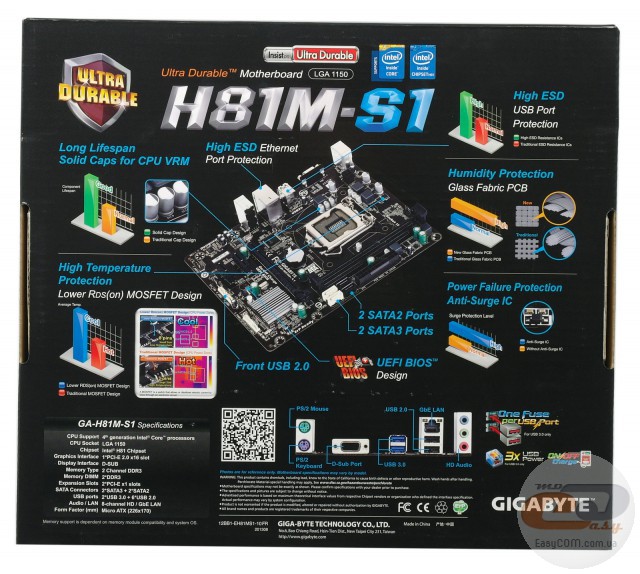

Зворотна сторона коробки привертає увагу великим схематичним зображенням материнської плати і її специфікації. Також виділимо кілька цікавих особливостей новинки:

  • додатковий захист друкованої плати від вологи та високих температур;
  • використання окремого запобіжника на кожний порт USB на інтерфейсній панелі, що у випадку поломки одного з них збереже працездатність інших.

Мабуть, одними з найбільш затребуваних технологій є GIGABYTE ON/OFF Charge і 3x USB Power, з описом яких ви можете ознайомитися в одному з наших попередніх матеріалів.

GIGABYTE GA-H81M-S1

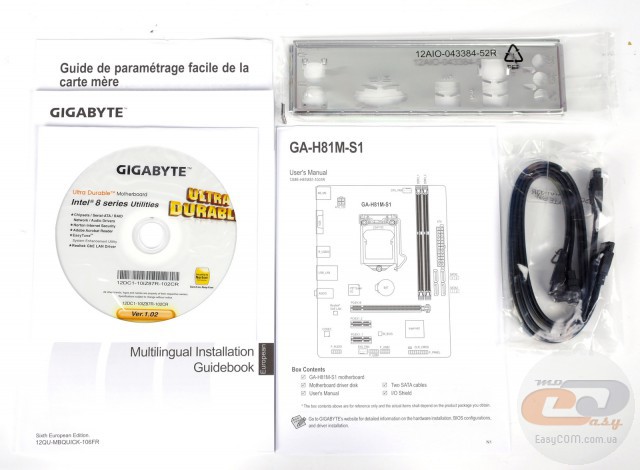

Комплект поставки GIGABYTE GA-H81M-S1 включає лише два кабелі SATA, заглушку інтерфейсної панелі, диск із ПЗ та посібник користувача, що цілком очікувано для настільки доступної моделі.

Дизайн і особливості плати

GIGABYTE GA-H81M-S1

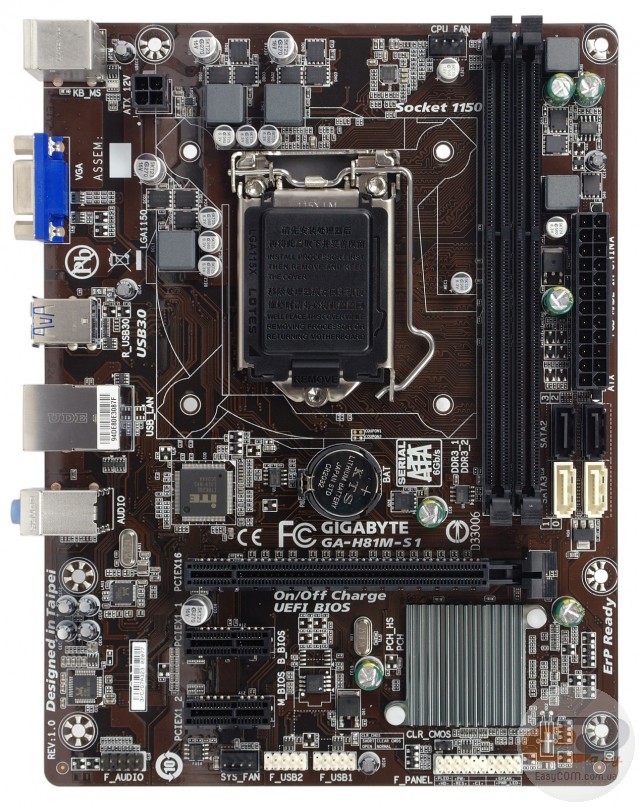

Новинка виконана на друкованій платі темно-коричневого кольору у форматі microATX (226 х 170 мм) і оформлена досить строго, що дозволяє їй виглядати дорожче своєї вартості.

Компонування GIGABYTE GA-H81M-S1 також виконане досить вдало. Через малу кількість портів і роз’ємів, усі вони розташовані на оптимальних місцях ближче до краю текстоліту. В підсумку яких-небудь претензій до дизайну та зручності складання системи на основі GIGABYTE GA-H81M-S1 у нас не виникло. Що найголовніше, новинка аж ніяк не справляє враження ультрадоступної моделі.

GIGABYTE GA-H81M-S1

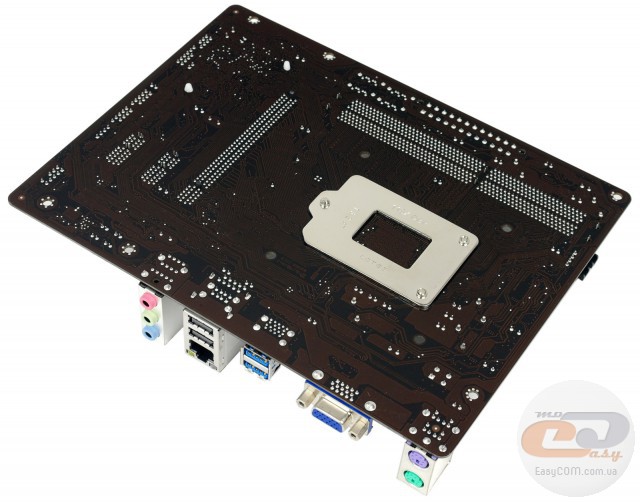

На звороті материнської плати знаходиться стандартна опорна пластина процесорного роз’єму, а також пластикові кліпси кріплення єдиного радіатора, відповідального за охолодження чіпсету.

GIGABYTE GA-H81M-S1

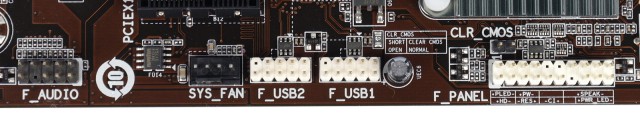

Нижній край друкованої плати зустрічає нас колодкою підключення аудіороз’ємів передньої панелі й роз’ємом системного вентилятора. Ще тут знаходяться дві колодки активації додаткових інтерфейсів USB 2.0, а також колодка підключення фронтальної панелі. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-H81M-S1

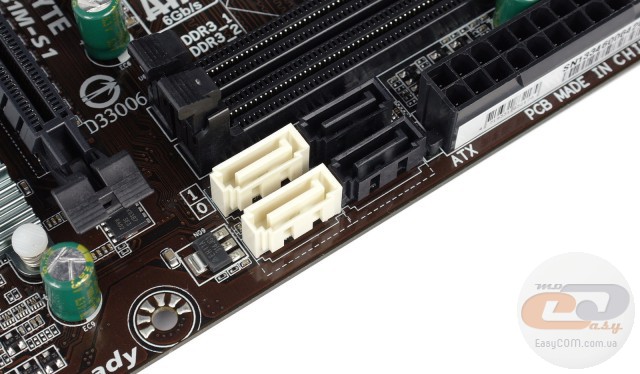

Можливості організації дискової підсистеми представлені чотирма роз’ємами SATA, розташованими перпендикулярно поверхні текстоліту. Два порти чорного кольору відповідають стандарту SATA 3 Гбіт/с, а два білого - SATA 6 Гбит/с. Усі вони функціонують завдяки мікросхемі Intel H81 Express.

GIGABYTE GA-H81M-S1

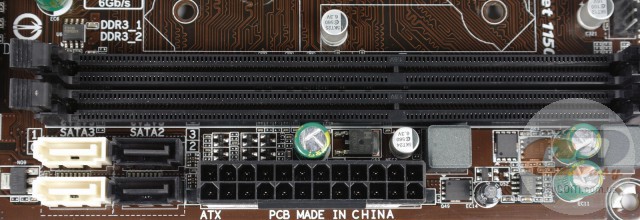

Системна плата GIGABYTE GA-H81M-S1 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Враховуючи особливості чіпсету, підтримується тільки один роз’єм на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Також відзначимо, що тактова частота використовуваних модулів може досягати максимум 1600 МГц.

Як бачимо, новинка позбавлена колодки для підключення виносної панелі з портами USB 3.0, тому в розпорядженні користувача тільки два відповідні роз’єми на інтерфейсній панелі, які реалізовані силами чіпсету. Оскільки набір системної логіки Intel H81 Express забезпечує роботу лише двох портів USB 3.0, то для реалізації наступних довелося б задіяти сторонні контролери, що привело б до підвищення кінцевої вартості новинки.

GIGABYTE GA-H81M-S1

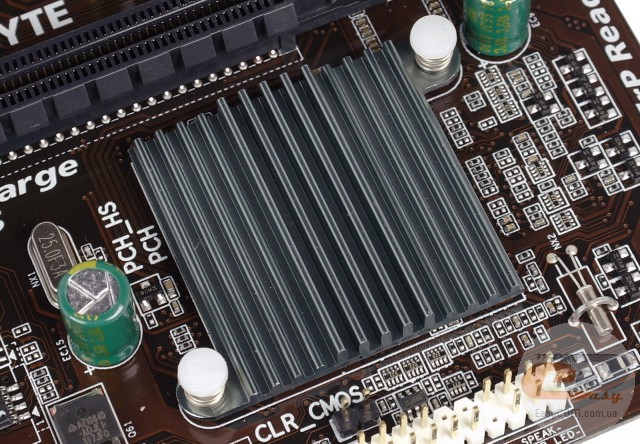

Єдиний радіатор моделі GIGABYTE GA-H81M-S1 закріплений на текстоліті за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від мікросхеми Intel H81 Express. У процесі тестування його температура не перевищувала 43,1°C, що є хорошим результатом для настільки компактного радіатора.

GIGABYTE GA-H81M-S1

GIGABYTE GA-H81M-S1

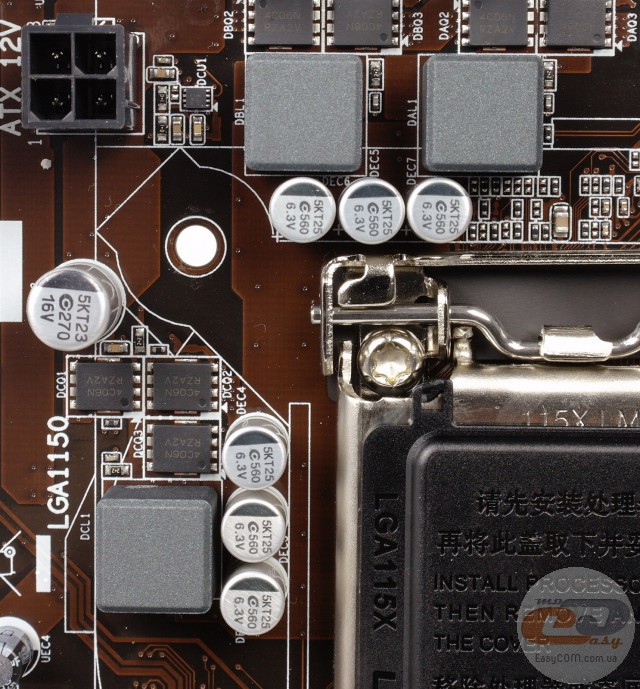

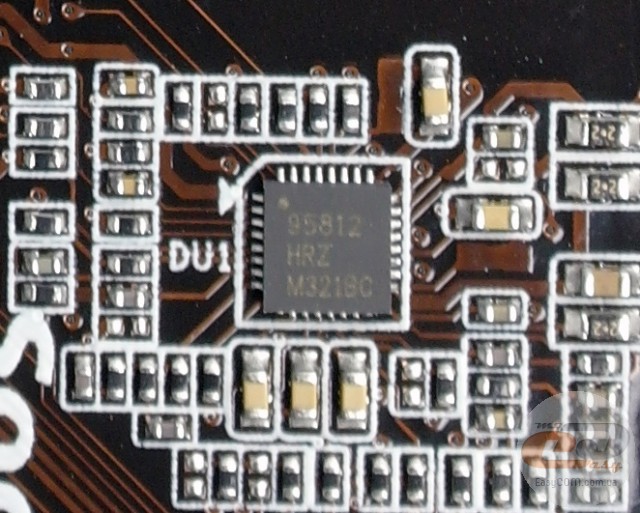

Живлення процесора здійснюється за 3-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері 95812 HRZ. Уважні читачі вже могли помітити, що крім твердотільних конденсаторів на материнській платі зустрічаються менш надійні та довговічні електролітичні. Однак поспішаємо вас заспокоїти: у найбільш важливих колах, а саме живлення процесора та оперативної пам'яті, встановлені винятково твердотільні конденсатори, а також дроселі з феритовим осердям і польові транзистори зі зниженим опором відкритого каналу. Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

GIGABYTE GA-H81M-S1

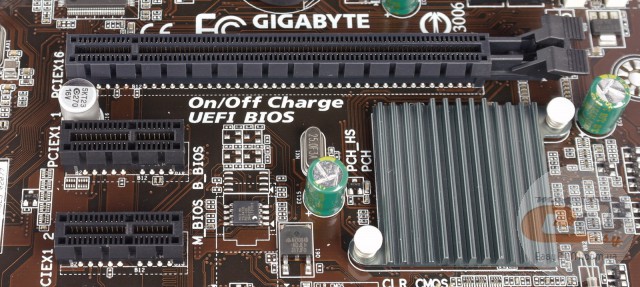

Для розширення функціональності материнської плати є три слоти:

  1. PCI Express 2.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Як бачимо, користувачу пропонується обмежитися однією відеокартою при організації графічної підсистеми, що цілком логічно для даного цінового сегменту. Також нагадаємо, що на відміну від Intel H87 Express, чіпсет Intel H81 Express підтримує роботу ліній стандарту PCI Express 2.0. Незважаючи на це, пропускної здатності роз’єму PCI Express 2.0 x16 буде цілком достатньо для будь-якої сучасної відеокарти.

Для інших карт розширення (звукових, мережевих, відеозахоплення та інших) доступні два сучасні роз’єми PCI Express 2.0 x1, що цілком і повністю відповідає компактним розмірам новинки і її доступній вартості.

GIGABYTE GA-H81M-S1

Можливості Multi I/O забезпечені мікросхемою ITE IT8620E, яка керує роботою системного вентилятора, портами PS/2, а також здійснює моніторинг.

GIGABYTE GA-H81M-S1

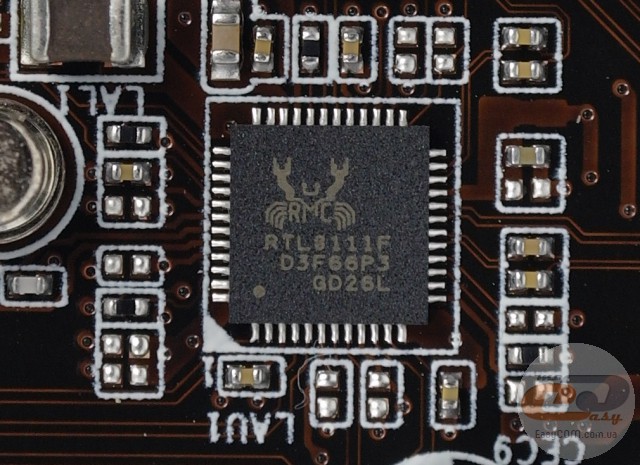

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

GIGABYTE GA-H81M-S1

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-H81M-S1

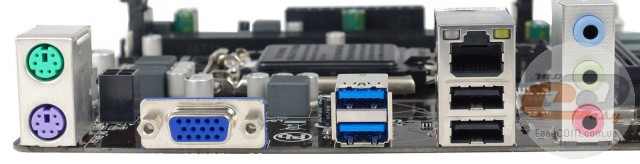

На інтерфейсну панель моделі GIGABYTE GA-H81M-S1 виведені наступні порти:

  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 х USB 2.0;
  • 2 х PS/2 (миша та клавіатура);
  • 3 x аудіопорти.

Безсумнівною перевагою інтерфейсної панелі материнської плати вартістю близько 50 доларів США є підтримка сучасних портів USB 3.0. В іншому ж вона повністю відповідає ціновому позиціонуванню моделі.

GIGABYTE GA-H81M-S1

Можливості організації охолодження усередині системного корпусу в тестованої новинки цілком стандартні, як для компактного рішення. У наявності два 4-контактні роз’єми для підключення вентиляторів. Один із них служить для системи охолодження процесора, у той час як інший призначений для підключення системної вертушки.

UEFI BIOS

GIGABYTE GA-H81M-S1

Модель GIGABYTE GA-H81M-S1 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI із приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ.

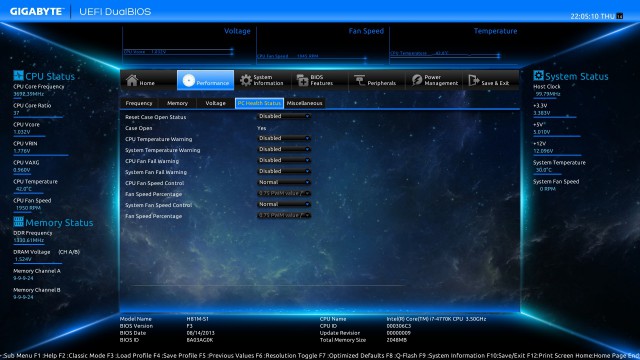

Як ви вже могли помітити, в BIOS новинки немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на стартовому екрані. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, а також стежити за напругою на модулях оперативної пам'яті, процесорі та лініях живлення +12В, +5В і +3,3В.

GIGABYTE GA-H81M-S1

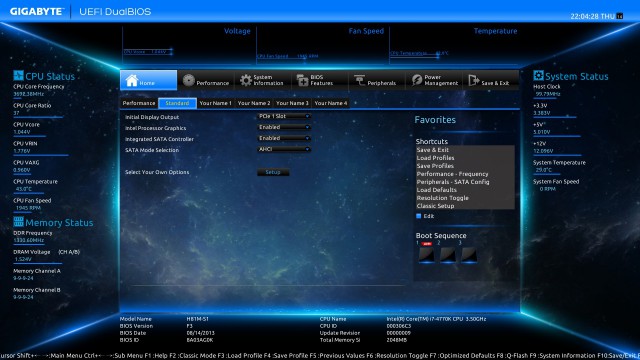

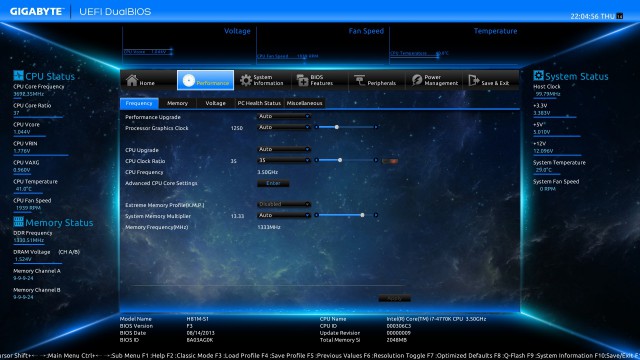

Як бачимо, головний екран забезпечує можливість вибору одного із двох основних профілів роботи системи: «Standart» і «Performance». Перший містить налаштування, які використовуються за замовчуванням, другий же пропонує сконфігурувати продуктивність системи в розігнаному стані. Також присутня можливість використання ще чотирьох профілів з унікальними налаштуваннями.

GIGABYTE GA-H81M-S1

У вкладці «Performance» з'являється можливість вибору одного із шести типів автоматичної оптимізації параметрів системи в пункті Performance Upgrade.

GIGABYTE GA-H81M-S1

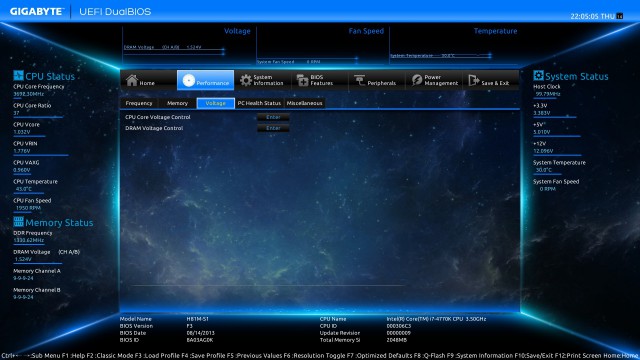

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,900 – 1,200

0,001

Напруга на оперативній пам'яті

DRAM Voltage

1,500 – 1,700

0,1

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



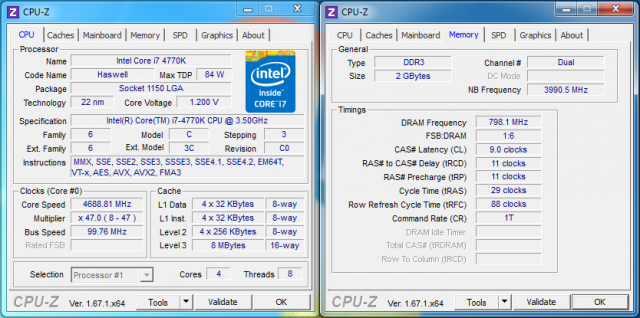

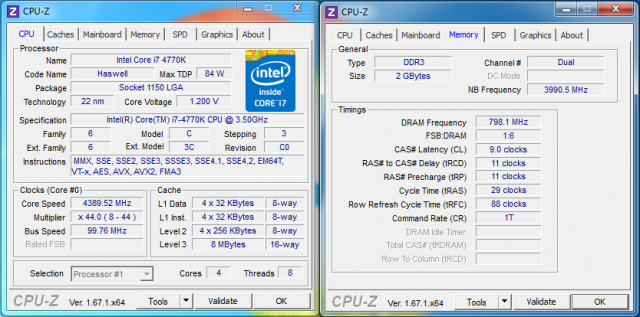

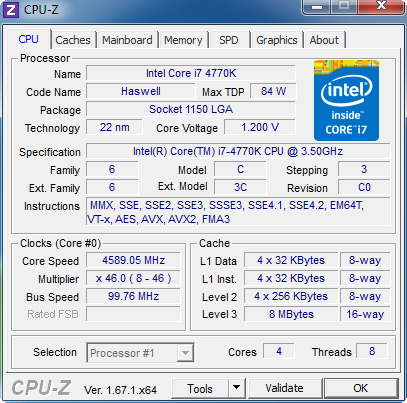

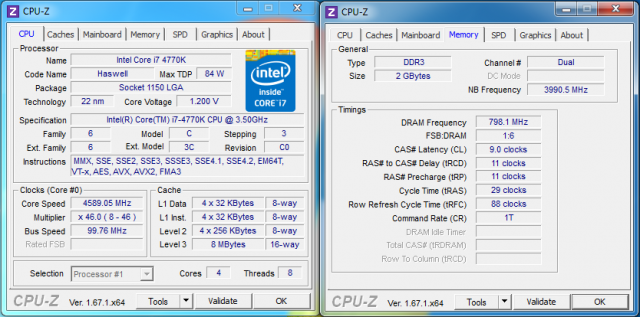

CPU Upgrade

Auto, 4,3, 4,4, 4,5, 4,6, 4,7 ГГц.

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit (Watts)

1 – 4096

1



Core Current Limit (Amps)

10 – 1000

1



CPU VRIN Voltage

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage (VAXG)

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
