Огляд і тестування материнської плати GIGABYTE GA-H81M-HD3

Не так давно ми познайомили вас з низкою доступних microATX-рішень від компанії GIGABYTE, виконаних на основі молодшого чіпсету  Intel H81 Express, спільною рисою яких є вартість близько 60 доларів США. Цього разу мова піде про своєрідний флагман - GIGABYTE GA-H81M-HD3 - модель, яка поєднала в собі всі основні переваги більш доступних рішень, а також отримала ряд додаткових переваг у вигляді великої кількості портів USB 3.0 і відмінного набору відеовиходів. При цьому її вартість всього лише на 5 доларів США вища за інші моделі. У теорії вона є дуже цікавим вибором для складання компактного мультимедійного ПК, в чому ми і постараємося переконатися на практиці. Також нагадаємо, що ви можете ознайомитися з порівняльною таблицею характеристик розглянутих раніше microATX-рішень від компанії GIGABYTE в огляді GIGABYTE GA-H81M-S2PH, ну а ми тим часом перейдемо до вивчення специфікації новинки.



GIGABYTE GA-H81M-HD3



Специфікація материнської плати GIGABYTE GA-H81M-HD3:

Виробник

GIGABYTE

Модель

GA-H81M-HD3 (rev 1.0)

Чіпсет

Intel H81 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

1333 / 1600 МГц

Підтримка пам'яті

2 x 1,5В DDR3 DIMM-слоти з підтримкою до 16 ГБ пам'яті

Підтримка двоканального режиму роботи

Слоти розширення

1 x PCI Express 2.0 x16 (CPU)

1 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel H81 Express підтримує:

2 x SATA 6 Гбіт/с

2 x SATA 3 Гбіт/с

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC892

2/4/5.1/7.1 -канальний звук

S/PDIF Out

S/PDIF In

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x D-Sub

1 х HDMI

1 x DVI-D

1 x DisplayPort
1 x PS/2 для клавіатури або мишки

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

2 x USB 2.0, кожний з підтримкою підключення двох портів USB 2.0

1 x USB 3.0 з підтримкою підключення двох портів USB 3.0

2 x SATA 6 Гбіт/с

2 x SATA 3 Гбіт/с

1 х роз’єм COM

1 х роз’єм LPT

1 x конектор виведення звуку на передню панель

1 x S/PDIF Out

1 х S/PDIF In

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри, мм

microATX

244 х 190

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Gigabyte+GA-H81M-HD3

Упаковка та комплектація



GIGABYTE GA-H81M-HD3





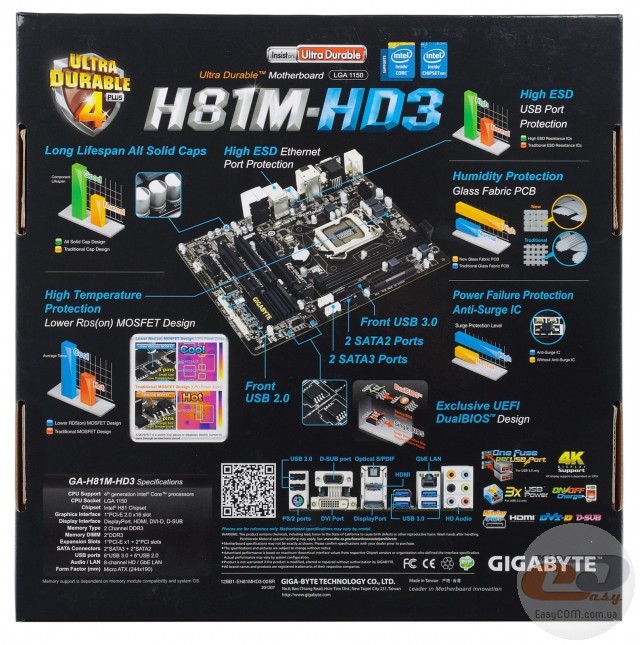

GIGABYTE GA-H81M-HD3



Упаковка GIGABYTE GA-H81M-HD3 виконана з якісного картону та прикрашена поліграфією у фірмовому стилі. На лицьовій стороні, крім найменувань самої моделі й компанії-виробника, зазначений тип використовуваного процесорного роз’єму, а також відзначена підтримка фірмового дизайну Ultra Durable 4 Plus. На звороті коробки виробник помістив зображення самої материнської плати, її інтерфейсної панелі й таблиці специфікації, виділивши при цьому ключові переваги.

А тепер перейдемо безпосередньо до опису підтримуваних новинкою технологій і особливостей. Однією з основних переваг є відповідність моделі GIGABYTE GA-H81M-HD3 фірмовій концепції Ultra Durable 4 Plus, яка містить у собі наступні особливості:

  • Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
  • Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони здатні працювати при високих температурах протягом більш тривалого терміну.
  • Ultra Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Також окремо відзначена наявність додаткового захисту портів USB 3.0 і LAN від електростатичних розрядів. Кожний LAN і USB 3.0 порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

Ще відзначимо наявність додаткового захисту від вологи та високих температур, підтримку дисплеїв з роздільною здатністю 4K Ultra HD, а також використання технологій GIGABYTE ON/OFF Charge і 3x USB Power.



GIGABYTE GA-H81M-HD3

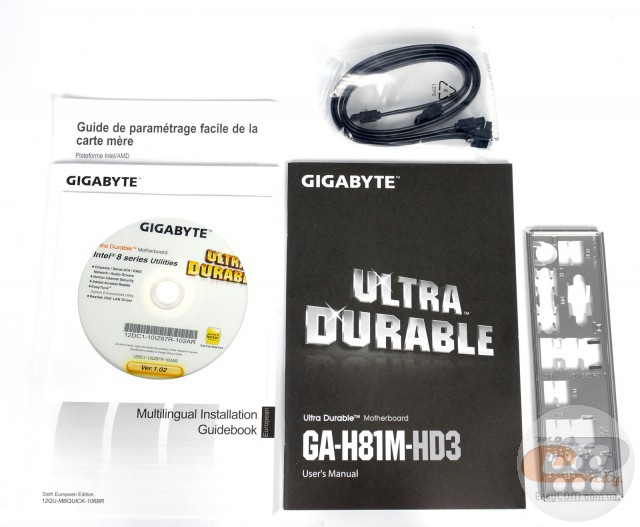

У коробці з материнською платою GIGABYTE GA-H81M-HD3 постачаються тільки найнеобхідніші аксесуари, а саме: заглушка інтерфейсної панелі, два кабелі SATA, диск із ПЗ та посібник користувача. Враховуючи цінову категорію новинки, комплект її поставки є достатнім.

Дизайн і особливості плати



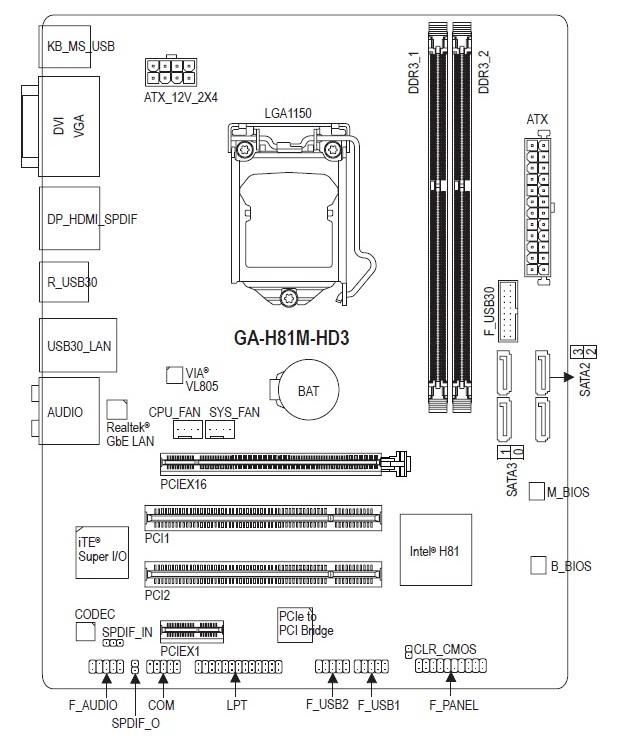

GIGABYTE GA-H81M-HD3

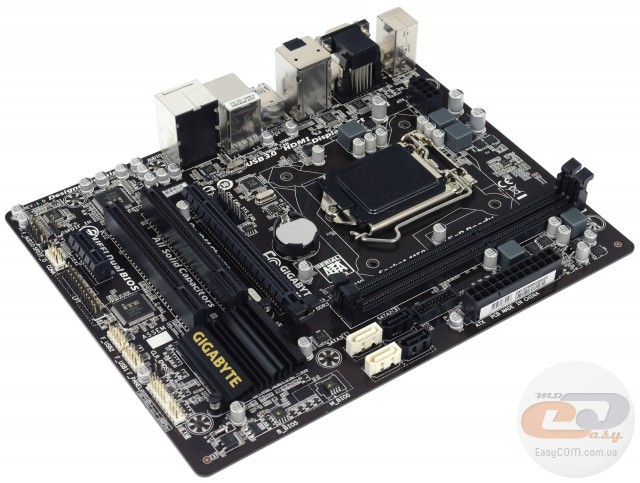

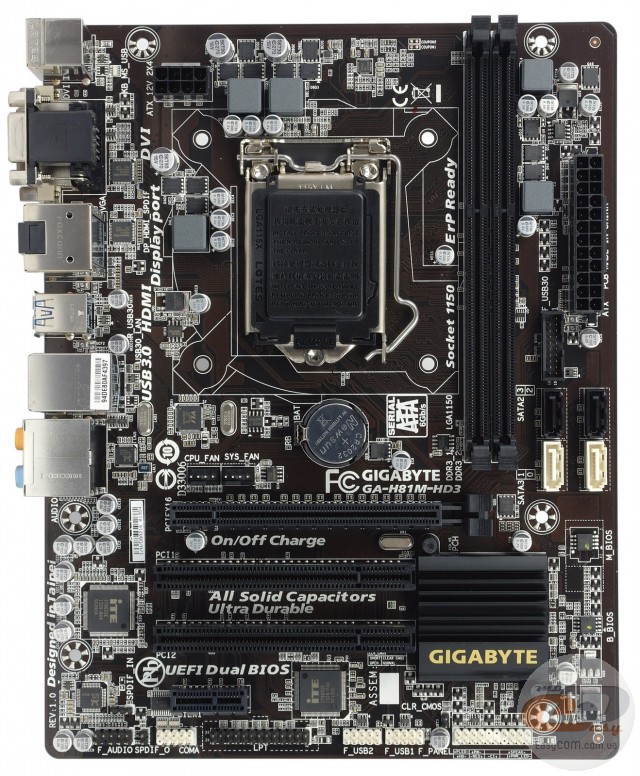

Модель GIGABYTE GA-H81M-HD3 виконана на друкованій платі темно-коричневого фарбування у форматі microATX. В її оформленні переважає строгий набір з білого та чорного кольорів, що дозволяє їй виглядати трохи дорожче своєї реальної вартості. Що стосується компонування портів і роз’ємів, то відзначимо лише дещо нестандартне розташування портів SATA (у центрі правої сторони текстоліту). В іншому ж перед нами відмінно скомпоноване рішення, яке не принесе вам зайвих незручностей при складанні системи навіть у найкомпактнішому корпусі.



GIGABYTE GA-H81M-HD3

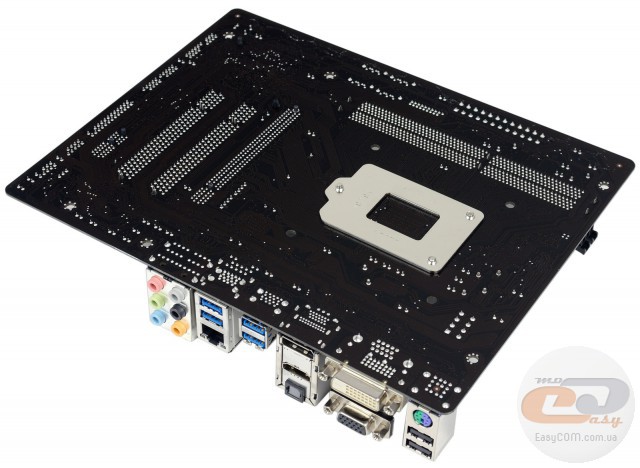

На звороті друкованої плати привертають до себе увагу тільки дві речі: опорна пластина процесорного роз’єму, а також пластикові кліпси, які втримують радіатор охолодження чіпсету, що з урахуванням його низького тепловиділення складно назвати недоліком.



GIGABYTE GA-H81M-HD3

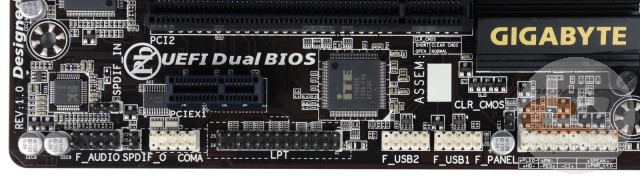

Нижня частина GIGABYTE GA-H81M-HD3 зустрічає нас: контактами підключення аудіороз’ємів фронтальної панелі, конекторами S/PDIF Out і S/PDIF In, портами COM і LPT, а також колодкою підключення фронтальної панелі. За традицією поряд знаходяться колодки підключення портів USB 2.0. Усього новинка може похвалитися підтримкою шести таких інтерфейсів: чотирьох внутрішніх та двох на інтерфейсній панелі. Усі вони реалізовані силами чіпсету.



GIGABYTE GA-H81M-HD3

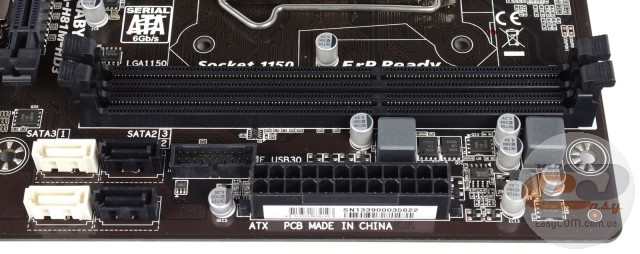

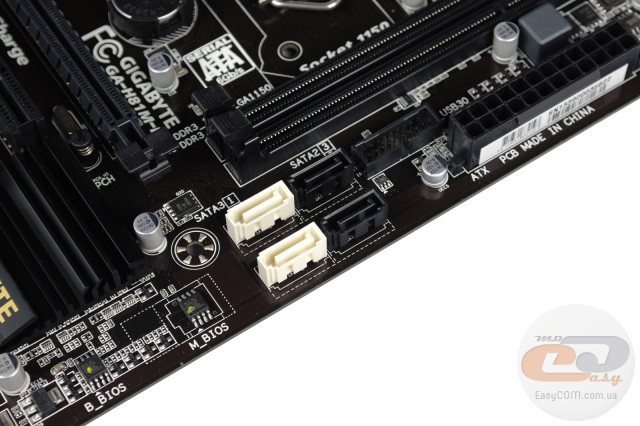

Можливості організації дискової підсистеми представлені чотирма портами SATA, розташованими перпендикулярно поверхні на правій стороні текстоліту. Два порти білого кольору відповідають стандарту SATA 6 Гбіт/с, а два чорного – SATA 3 Гбіт/с. Робота всіх чотирьох портів забезпечується мікросхемою Intel H81 Express.

Поруч знаходиться колодка підключення виносної панелі з двома портами USB 3.0. Оскільки використовуваний набір системної логіки підтримує роботу тільки двох відповідних інтерфейсів, то чотири додаткові роз’єми на інтерфейсній панелі реалізовані за допомогою контролера VIA VL805-Q6.



GIGABYTE GA-H81M-HD3



Материнська плата GIGABYTE GA-H81M-HD3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Через особливості чіпсету, підтримується тільки один роз’єм на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Також відзначимо, що тактова частота використовуваних модулів може становити 1333 або 1600 МГц.



GIGABYTE GA-H81M-HD3

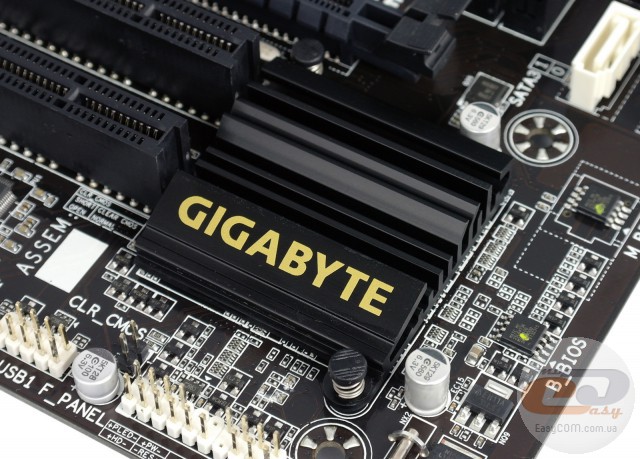

Єдиний радіатор на тестованій моделі, закріплений на текстоліті за допомогою пластикових підпружинених кліпс, здійснює відведення тепла від мікросхеми набору системної логіки Intel H81 Express. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 39,8°C;
  • температура на елементах підсистеми живлення процесора – 40,1°C.

Подібні результати можуть бути охарактеризовані як хороші, беручи до уваги досить компактні габарити радіатора та спосіб його кріплення.

GIGABYTE GA-H81M-HD3

GIGABYTE GA-H81M-HD3

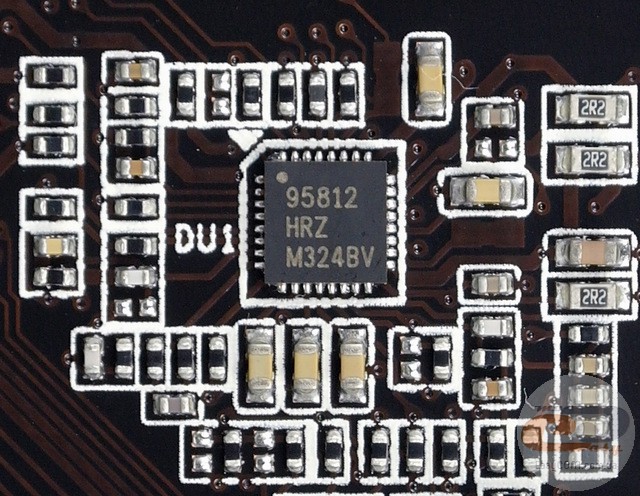

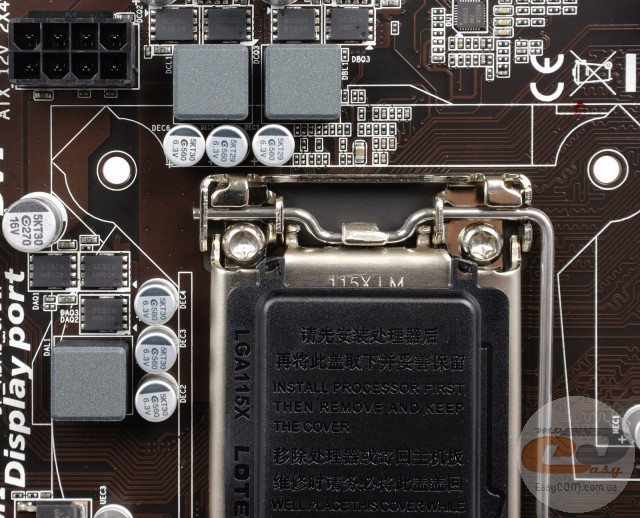

Живлення процесора здійснюється за 3-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ISL 95812. Як ми вже говорили, елементна база материнської плати набрана за допомогою високоякісних комплектуючих відповідно до фірмової концепції Ultra Durable 4 Plus. До її складу ввійшли твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)).

Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.



GIGABYTE GA-H81M-HD3

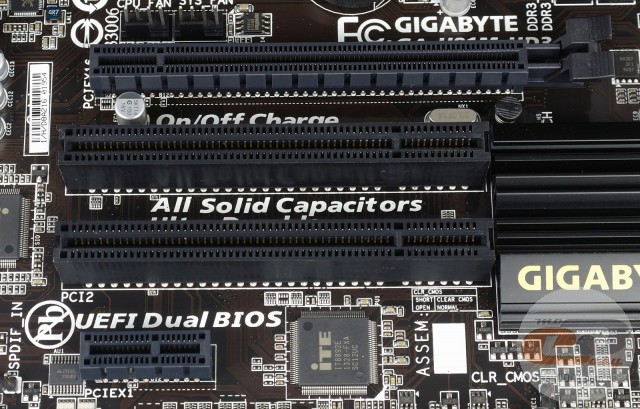

Можливості розширення функціональності материнської плати GIGABYTE GA-H81M-HD3 представлені чотирма слотами:

  • PCI Express 2.0 x16;
  • PCI;
  • PCI;
  • PCI Express 2.0 x1.

Відзначимо, що на відміну від Intel H87 Express, чіпсет Intel H81 Express підтримує роботу ліній PCI Express винятково за стандартом 2.0. Незважаючи на це, пропускної здатності роз’єму PCI Express 2.0 x16 буде цілком достатньо для будь-якої сучасної відеокарти.

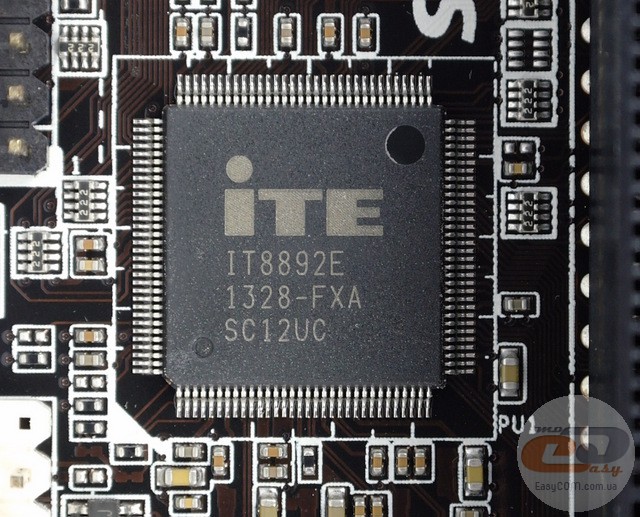

GIGABYTE GA-H81M-HD3

Оскільки набір системної логіки Intel H81 Express не підтримує шину PCI, то функціонування відповідних роз’ємів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.



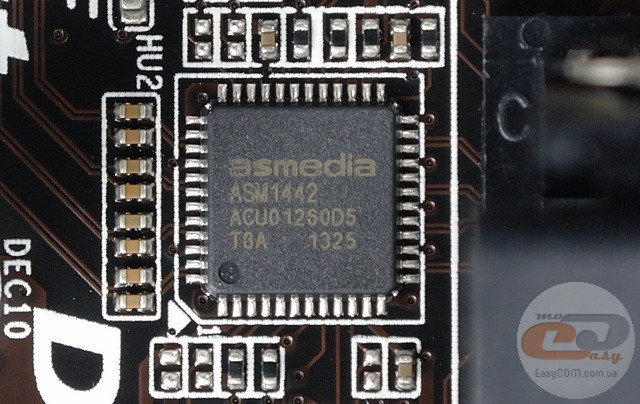

GIGABYTE GA-H81M-HD3



Для реалізації можливостей інтегрованого в ЦП графічного ядра у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub. Перемикання між ними здійснюється силами двох мікросхем ASMedia ASM1442.



GIGABYTE GA-H81M-HD3

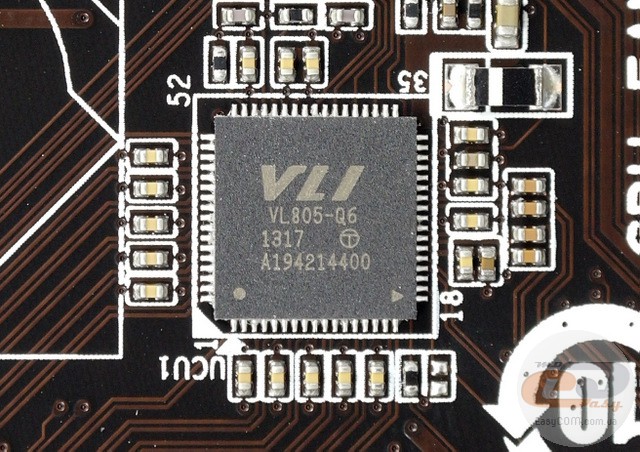

Чотири додаткові порти USB 3.0 на інтерфейсній панелі реалізовані силами контролера VIA VL805-Q6.

GIGABYTE GA-H81M-HD3

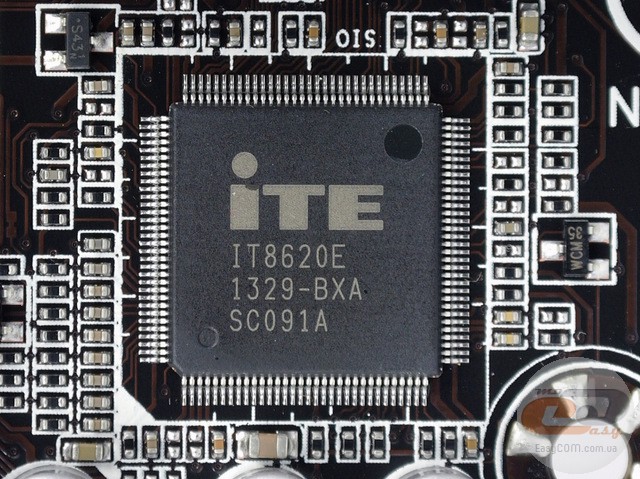

Можливості Multi I/O покладені на мікросхему ITE IT8620E, яка керує роботою системної вертушки, портів PS/2, COM і LPT, а також забезпечує моніторинг.

GIGABYTE GA-H81M-HD3

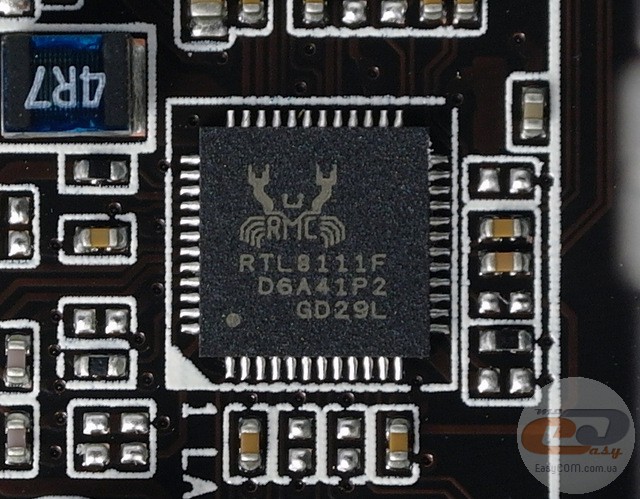

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F. А фірмове ПЗ LAN Optimizer допоможе користувачу розподілити наявні мережеві ресурси відповідно до власних пріоритетів.

GIGABYTE GA-H81M-HD3

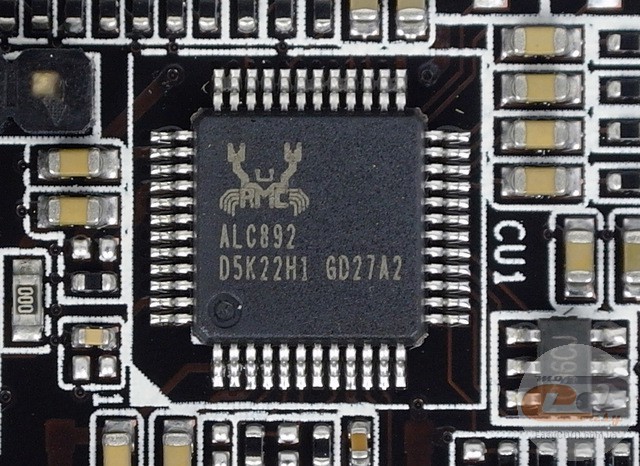

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 8-канального звуку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-H81M-HD3

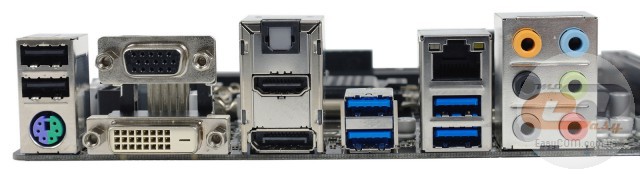

На інтерфейсну панель моделі GIGABYTE GA-H81M-HD3 виведені наступні порти:

  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 х USB 2.0;
  • 1 х PS/2 (миша або клавіатура);
  • 6 x аудіопортів;
  • 1 х оптичний S/PDIF Out.

Конфігурація інтерфейсної панелі новинки є однією з головних її переваг щодо інших доступних моделей. Власник GIGABYTE GA-H81M-HD3 одержить не тільки велику (для даного цінового сегменту) кількість портів USB 3.0, але й відмінний набір відеовиходів з підтримкою дисплеїв 4K Ultra HD, а також зручне підключення багатоканальної акустики. У підсумку за даним параметром тестована модель відмінно підходить для складання компактної мультимедійної системи, що відповідає всім сучасним вимогам.

GIGABYTE GA-H81M-HD3

Для організації охолодження на материнській платі в наявності є два роз’єми для підключення вентиляторів. Один з них служить для системи охолодження процесора, тоді як другий призначений для підключення системного вентилятора. Обидва роз’єми, відповідно до сучасних тенденцій, 4-контактні.

UEFI BIOS

GIGABYTE GA-H81M-HD3

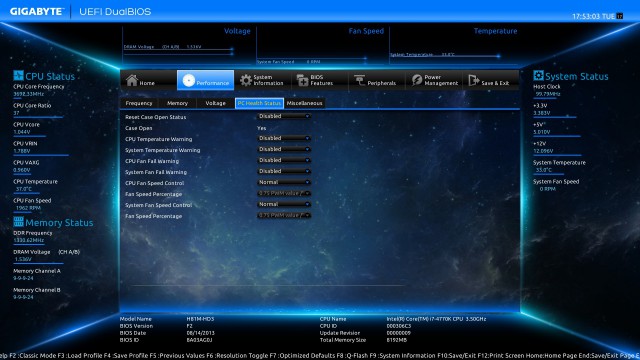

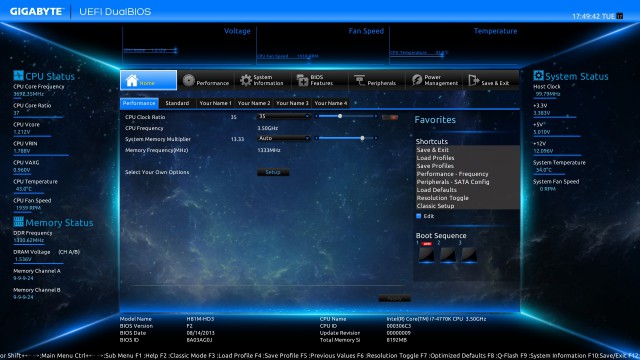

Модель GIGABYTE GA-H81M-HD3 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI із приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має у своєму розпорядженні дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа із прошиванням.

Як ви вже могли помітити, в BIOS новинки немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на стартовому екрані. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, а також стежити за напругою на модулях оперативної пам'яті, процесорі й лініях живлення +12В, +5В і +3,3В.

GIGABYTE GA-H81M-HD3

Як бачимо, головний екран забезпечує можливість вибору одного із двох основних профілів роботи системи: «Standart» і «Performance». Перший містить налаштування, які використовуються за замовчуванням, другий же пропонує сконфігурувати продуктивність системи в розігнаному стані. Також присутня можливість використання ще чотирьох профілів з унікальними налаштуваннями.

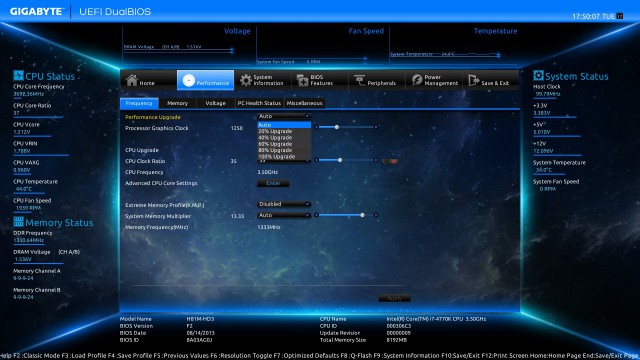

GIGABYTE GA-H81M-HD3

У вкладці «Performance» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-H81M-HD3

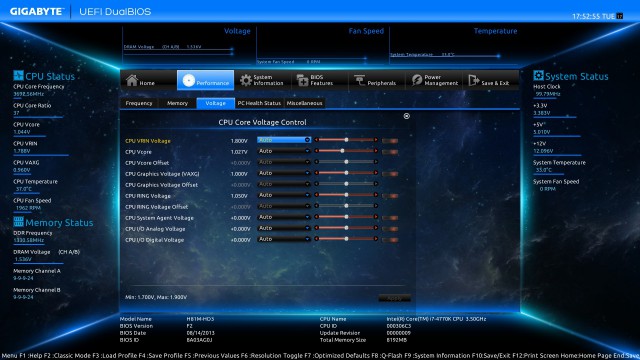

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,900 – 1,200

0,001

Напруга на оперативній пам'яті

DRAM Voltage

1,500 – 1,700

0,100

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto, 4,3, 4,4, 4,5, 4,6, 4,7 ГГц.

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Voltage

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001

Напруга на чіпсеті

PCH Core

0,950 – 1,150

0,005



PCH IO

1,400 – 1,600

0,005

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL. tRFC, tRTP, tFAW
