Огляд материнської плати GIGABYTE GA-H57M-USB3

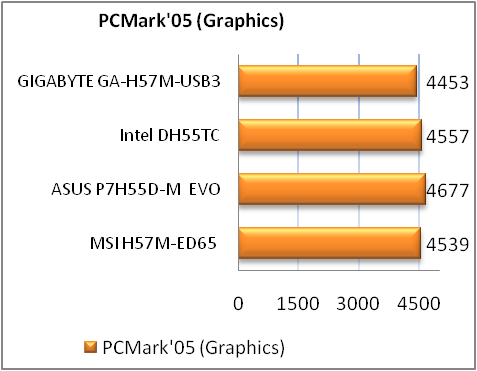

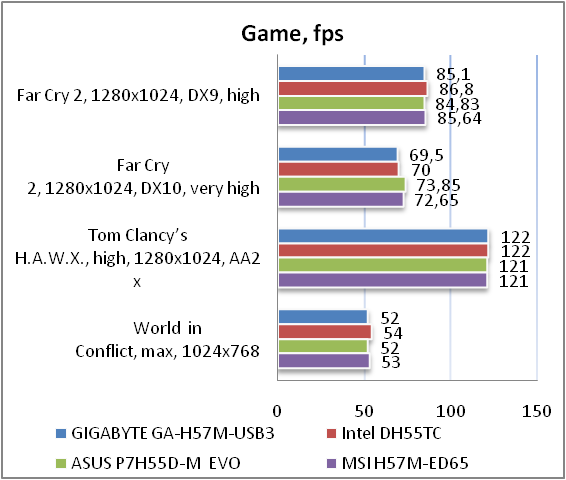

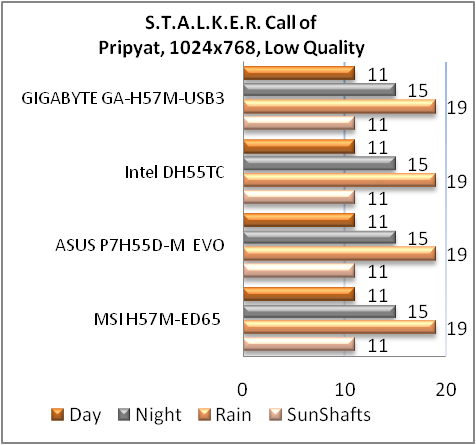

При покупці комп'ютера людина зустрічається з великою кількістю питань. Наприклад, яка модель процесора забезпечить достатню продуктивність при виконанні певних завдань, яка материнська плата ляже в основу всієї системи, яку вибрати відеокарту для ігор, який взяти блок живлення під свою конфігурацію і таке інше. Можна, звісно, все брати «із запасом», але такий підхід значно підвищить вартість готової системи. Отже, як знайти «золоту середину» і не переплачувати зайвих коштів, та щоб комп'ютер справлявся з поставленим перед ним завданням? Ну, з процесором все більш-менш зрозуміло – продуктивність має пряму залежність від частоти і кількості ядер. А як бути з «основою» – материнською платою? Адже виробники пропонують одразу декілька рішень на одному наборі системної логіки, які можуть значно відрізнятися за своєю ціною і можливостями. А ось отут вам на допомогу прийдемо ми – у наших оглядах ми протестуємо продуктивність рішення, водночас розглянемо його переваги та недоліки, спробуємо визначитися з найкращою сферою застосування.

Цього разу, щоб полегшити вам вибір, ми розглянемо материнську плату GIGABYTE GA-H57M-USB3, яка заснована на новому наборі системної логіки Intel H57 Express. Про самі чіпсети нового покоління для платформи Intel LGA1156 і їх відмінні риси ми писали в огляді материнської плати Intel DH55TC і зараз на цьому зупинятися не будемо, а одразу перейдемо до огляду і тестуванню нового рішення від одного з лідерів комп'ютерної індустрії.

GIGABYTE GA-H57M-USB3

Специфікація материнської плати GIGABYTE GA-H57M-USB3:

Виробник

GIGABYTE

Модель

GA-H57M-USB3

Чіпсет

Intel H57 Express

Процесорний роз’єм

Socket LGA1156

Підтримувані процесори

Intel Core i7/Intel Core i5/Intel Core i3 процесори під сокет LGA1156

Використовувана пам'ять

DDR3 2200+/1800/1600/1333/1066/800 MГц
Двоканальний режим роботи, максимальний об'єм 16 ГБ

Слоти розширення

1 x PCI Express x16, працює в режимі x16
1 x PCI Express x16, працює в режимі x4
2 x PCI

MultiGPU

ATI CrossFireX technology у режимі x16 + x4

Дискова підсистема

Чіпсет:
5 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, RAID 1, RAID 5 і RAID 10
1 x eSATA 3.0 Гб/с

Чіп GIGABYTE SATA2:
2 x SATA 3.0 Гб/с з підтримкою SATA RAID 0 і RAID 1
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

iTE IT8720:
1 x floppy disk drive

LAN

Гігабітний мережний LAN контролер Realtek 8111D

USB

Чіпсет:
12 x USB 2.0/1.1 (4 на панелі портів введення-виводу і 8 у вигляді внутрішніх роз’ємів)

Контролер NEC D720200F1:
2 x USB 3.0 на панелі портів введення-виводу

IEEE 1394

Контролер T.I. TSB43AB23:
2 x IEEE 1394a (1 на панелі портів введення-виводу і 1 у вигляді внутрішнього роз’єму)

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC889

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвого радіатора

Роз’єми для вентиляторів

1 x CPU
1 x системний вентилятор

Зовнішні порти I/O

1 x PS/2 Клавіатура або миша
1 х D-SUB
1 x DVI
1 x HDMI
1 x DisplayPort
1 х SPDIF вихід оптичний
4 x USB 2.0/1.1
2 x USB 3.0
1 x IEEE 1394
1 x eSATA 3Gb/s
1 x RJ45 LAN
6 аудіо роз’ємів для підключення 8-канального звуку

Внутрішні порти I/O

1 x CD in
1 x COM
1 x FDD
1 x аудіо роз’єм
1 x IDE
1 x IEEE 1394a
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
Роз’єм передньої панелі

BIOS

2 x 64 Мбіт ПЗП
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка технології DualBIOS

Фірмові технології

- @BIOS
- Auto Green
- Підтримка Download Center
- Q-Flash
- Support for Dynamic Energy Saver 2
- Підтримка Q-Share
- Support for Smart 6

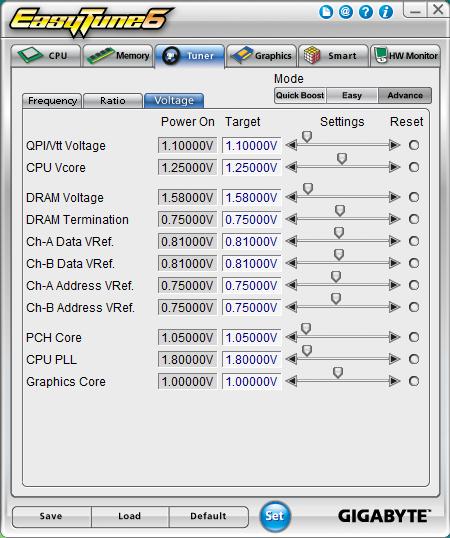

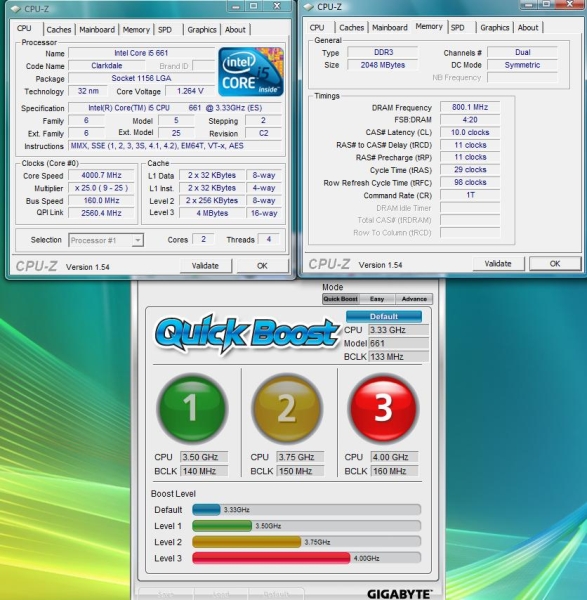

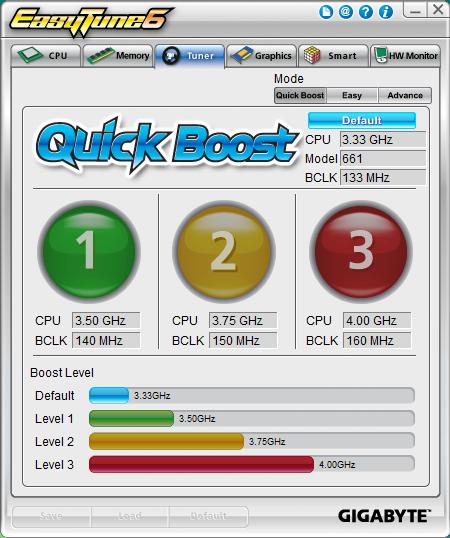

- Підтримка Easytune
- Підтримка Xpress BIOS rescue
- Xpress Install
- Xpress Recovery 2

Форм-фактор Розміри, мм

microATX
244 x 244

Сайт виробника

http://www.gigabyte.com.tw/

Новий BIOS можна скачати із сторінки підтримки.

Все цены на GIGABYTE GA-H57M-USB3

GIGABYTE GA-H57M-USB3

Упаковка материнської плати виконана з щільного картону з якісною глянсовою поліграфією. На білому фоні добре бачимо логотипи, що розповідають про особливості плати. Самим великим логотипом, що займають добру чверть поверхні, компанія GIGABYTE вказує на підтримку платою портів USB 3.0, але, напевно, маркетологам цього здалося недостатньо, тому магічні літери «USB3» фігурують і в назві продукту. Інші можливості, такі як Ultra Durable 3, Smart 6, процесорний роз’єм і підтримувані процесори, а також використовуваний при виробнийтві материнської плати чіпсет, представлені більш скромно невеликими логотипами внизу упаковки – напевно, вони менш значні.

GIGABYTE GA-H57M-USB3

На звороті упаковки максимум реклами і мінімум дійсно корисної інформації, яка вмістилася в один рядок логотипів у самому верху. Крім вже баченої нами на лицьовій стороні інформації про процесорний роз’єм, підтримувані процесори і набір системної логіки, доданий логотип технології ATI CrossFireX і зазначені наявні на платі роз’єми для підключення монітора. Все місце, що залишилося, віддане рекламі USB 3.0, фірмовому рішенню GIGABYTE 3x USB Power Boost і технологіям Ultra Durable 3, Smart 6, Dynamic Energy Saver 2, XHD і AutoGreen. Реклама, звісно, двигун торгівлі, але хотілося б бачити ще якщо не коротку специфікацію, то хоча б фото задньої панелі портів.

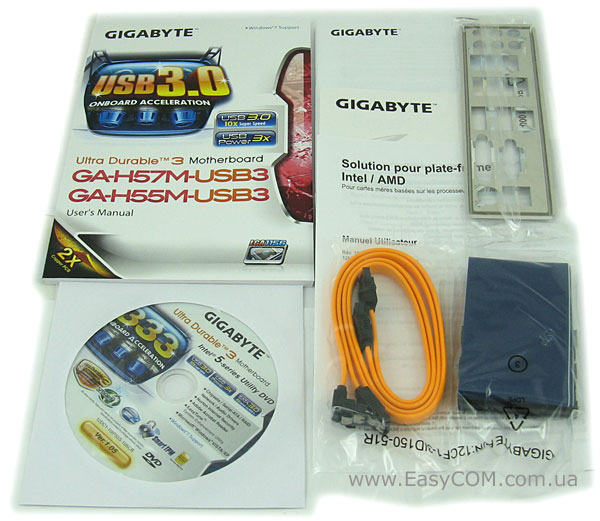

Відкривши коробку, ми знайшли в комплекті з материнською платою наступне:

  • посібник користувача;
  • інструкцію щодо швидкого складання системи;
  • один кабель IDE;
  • два кабелі SATA;
  • заглушку задньої панелі I/O Shield;
  • DVD-диск з драйверами і утилітами.

Комплект поставки досить скромний: необхідний мінімум і не більше, щоб не розбалувати покупців.

GIGABYTE GA-H57M-USB3

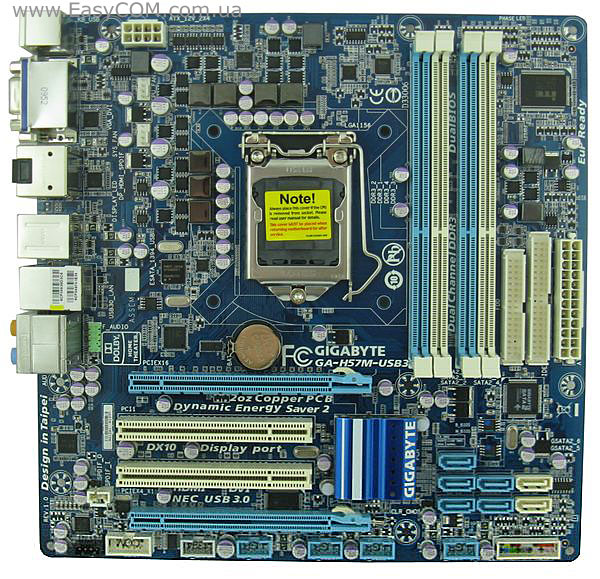

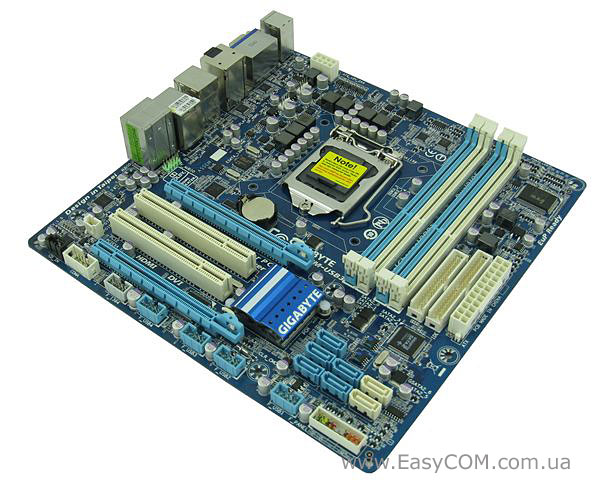

Перший погляд особливих дорікань не викликає – на склотекстоліті фірмового синього кольору гарно виглядають білі і блакитні роз’єми, пайка компонентів якісна і дорікань не викликає, на платі застосовані конденсатори тільки з твердим електролітом, що забезпечує додаткову надійність і довговічність виробу. Роз’єми для підключення зміщені до країв плати і вам не доведеться мучитися з ергономічним укладанням проводів. Виключенням є тільки звуковий роз’єм передньої панелі – він розташувався одразу біля аудіо роз’єму задньої панелі, а достатню довжину проводу для підключення до нього мають не всі корпуси. Ще однією вимушеною незручністю можна вважати розташування роз’ємів FDD і IDE – все-таки плата має невеликі розміри і це позначається на кількості та розташуванні компонентів.

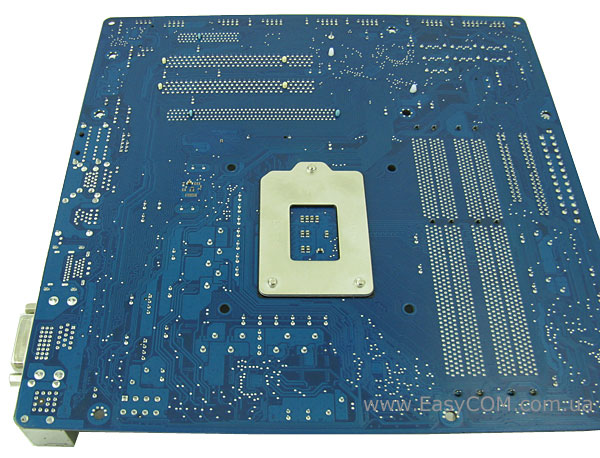

На звороті плати під процесорним роз’ємом встановлена металева пластина, що захищає плату від деформації зайво тугим кріпленням процесорного кулера.

GIGABYTE GA-H57M-USB3

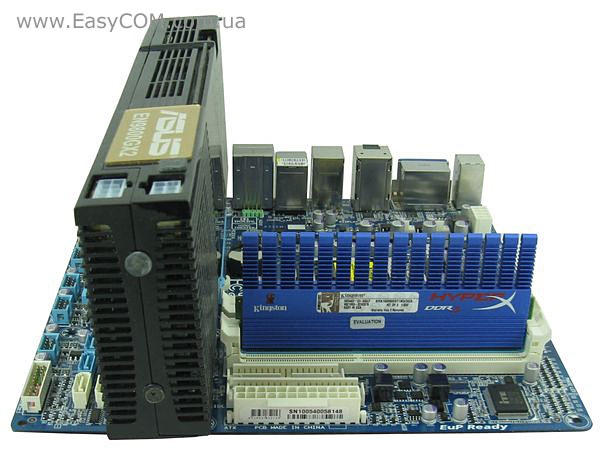

При встановленні габаритного дискретного відеоадаптера знайшлося ще декілька недоліків – перекрився один з двох роз’ємів PCI і заблокувалися засувки слотів оперативної пам'яті. З позитивних моментів можна відзначити, що жоден роз’єм SATA не перекрився і доступ до них вільний. І, якщо вже ми почали про роз’єми оперативної пам'яті, звертаємо вашу увагу на те, що максимальний об'єм в 16 ГБ підтримують тільки 64-розрядні операційні системи, а заявлена виробником максимальна частота роботи модулів 2200 МГц можлива тільки в режимі розгону при використанні процесорів Intel Core i7/Core i5 без інтегрованого графічного ядра. Якщо ж ви маєте намір використовувати процесори Intel Core i5/Core i3 з інтегрованим графічним ядром, то максимальна гарантована частота пам'яті обмежена 1666 МГц.

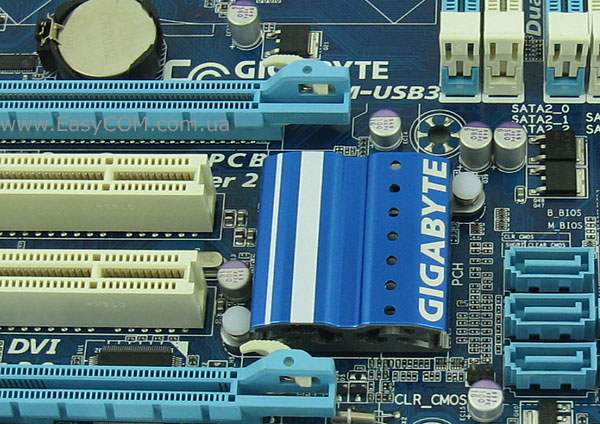

Система охолодження проста і непримітна. Єдиним елементом, що вимагають додаткового охолодження, виявилася мікросхема системної логіки Intel H57 Express. Для відведення надлишків тепла її накрили невеликим низькопрофільним алюмінієвим радіатором, який кріпиться за допомогою пружних пластмасових кліпс. При тестуванні радіатор був просто теплим.

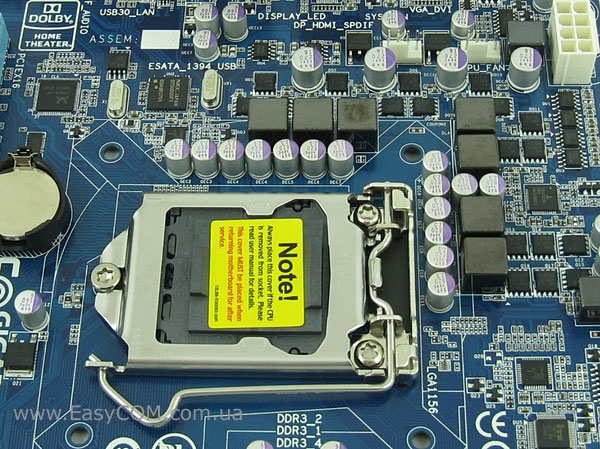

Стабілізатор живлення процесора - вузол досить складний. На платі ми бачимо сім дроселів, що говорить нам про сім фаз, проте, куди і скільки іде питання цікаве – адже нам необхідно забезпечити живленням ядро процесора, вбудований у нього контролер пам'яті і, для деяких моделей, інтегроване в процесор графічне ядро. Що ж, давайте дивитися більш уважно і розбиратися «хто кому родич».

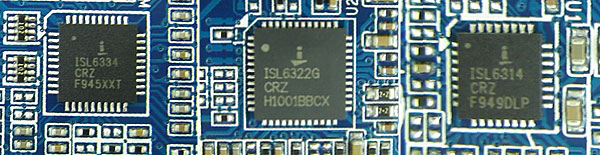

В біляпроцесорному просторі ми знайшли мікросхему ISL6334, яка є чотирьохфазним ШІМ-контролером, що відповідає специфікації Intel VR11.1, а в правому верхньому куті знаходяться чотири світлодіодних індикатори активності фаз. Така кількість фаз необхідна для забезпечення стабільним живленням дуже енергоємних елементів, яким у нас є ядро процесора. При подальшому розгляді ми знайшли ще один ШІМ-контролер – ISL6322G, який відповідає специфікації Intel VR11 і може керувати двома фазами для подачі енергії на вбудований контролер пам'яті. Фаза, що залишилася, має керування однофазним ШІМ-контролером ISL6314 і підтримує роботу вбудованого графічного ядра, якщо воно є.

GIGABYTE GA-H57M-USB3

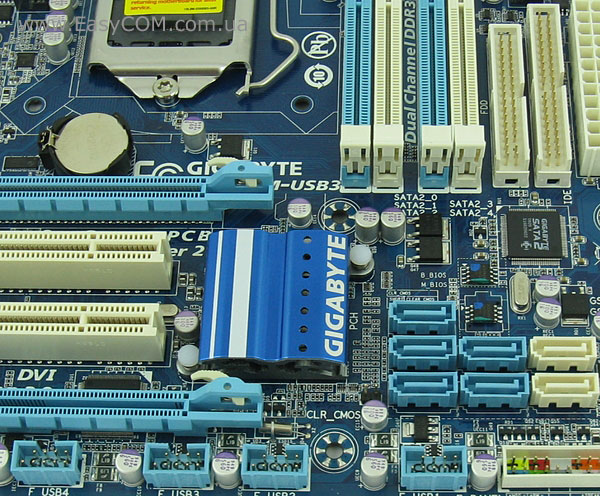

Дискова підсистема досить велика і забезпечує підтримку RAID-масивів рівнів RAID 0, RAID 1, RAID 5 і RAID 10. В основі, як завжди, лежить чіпсет. Він обслуговує шість портів SATA, з яких п'ять розведені на платі, а один виведений на задню панель роз’ємом eSATA. Два додаткові SATA-порти, виділені на платі білим кольором, і інтерфейс IDE обслуговуються спеціалізованим фірмовим контролером GIGABYTE SATA 2, який є перемаркованим продуктом від JMicron.

Підключення периферійного обладнання можливе до 12 портів USB 2.0/1.1, з яких чотири виведені на задню панель портів, а вісім розведені на платі, і до двох портів нового стандарту USB 3.0, які виведені на задню панель. Обслуговує роботу нових високошвидкісних пристроїв USB 3.0 вже спеціалізований контролер компанії NEC D720200F1, який ми бачили раніше.

Плата має чудові можливості реалізації швидкої і надійної дискової підсистеми та підтримки периферії. З можливостей логіки не реалізовані тільки два USB-порта чіпсету.

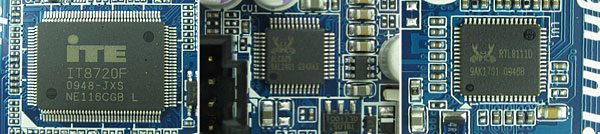

Приємно відзначити, що на материнській платі GIGABYTE GA-H57M-USB3 реалізовані COM-порт і інтерфейс FDD, що вже морально давно застаріли, але часом дуже потрібні. Їх підтримка здійснюється на стандартному для таких випадків мікроконтролері ITE IT8720F. Звукова підсистема виконана на якісному HD-кодеку 8-канального звуку Realtek ALC889. Мережні з'єднання обслуговує LAN-контролер Realtek 8111D, який забезпечує швидкість з'єднання до 1000 Mбіт/с.

GIGABYTE GA-H57M-USB3

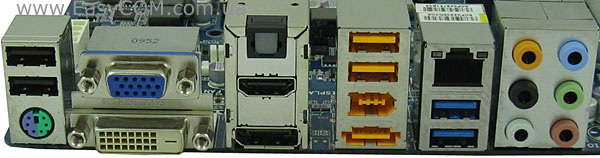

Прийшов час подивитися на задню панель материнської плати GIGABYTE GA-H57M-USB3, де можна знайти:

  • PS/2 порт для клавіатури чи миші;
  • роз’єми для підключення монітора D-SUB, DVI, HDMI і DisplayPort;
  • оптичний S/PDIF;
  • чотири роз’єми USB 2.0/1.1;
  • два роз’єми USB 3.0;
  • роз’єм IEEE 1394a;
  • роз’єм eSATA;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’єми для підключення 8-канального звуку.

Багата панель портів, що тут ще сказати. На ній помістилося все і навіть трохи більше, а особливо радує наявність усіх варіантів інтерфейсів для виведення відео.

BIOS

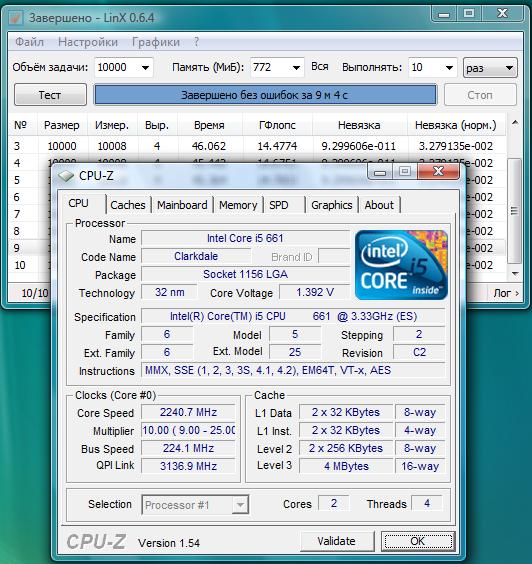

BIOS материнської плати GIGABYTE GA-H57M-USB3 заснована на коді компанії Award. Всі налаштування, необхідні для розгону системи, знаходяться у найпершій вкладці «MB Intelligent Tweaker(M.I.T.)».

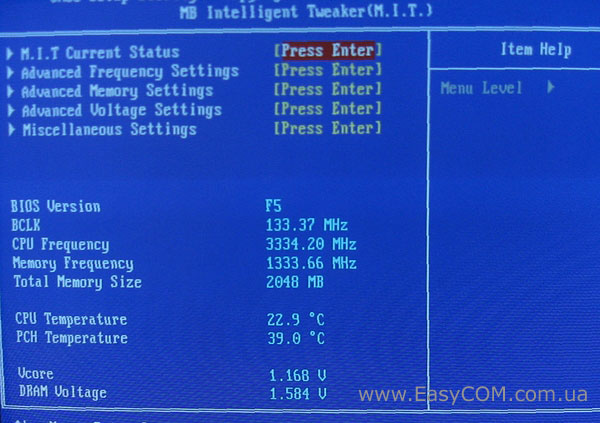

Увійшовши в меню, ми бачимо невеликий монітор, що дає нам інформацію про систему. Всі налаштування, необхідні для розгону, згруповані по підменю, що дуже зручно.

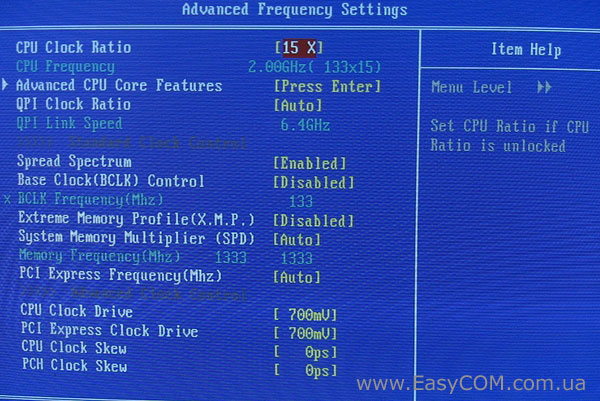

Меню «Advanced Frequency Settings» присвячене налаштуванням частот компонентів. Можна сказати, що це основне меню для розгону.

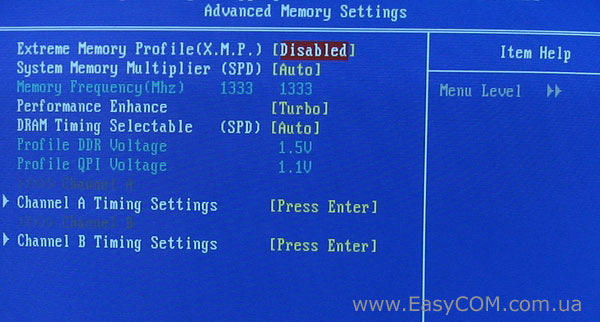

Меню «Advanced Memory Settings» дозволяє зробити налаштування таймінгів і підтаймінгів оперативної пам'яті для одержання найбільшої її продуктивності.

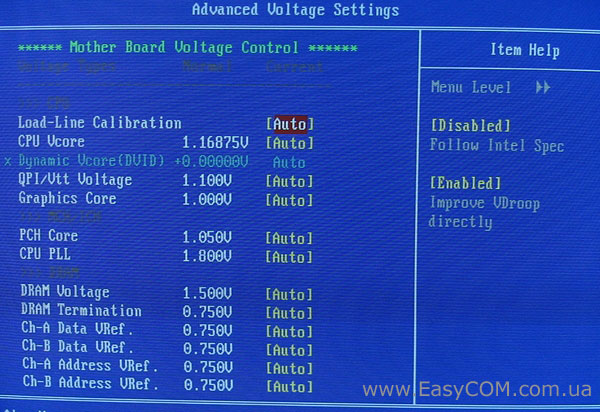

Меню «Advanced Voltage Settings» дозволяє змінювати напругу практично на всіх суттєвих елементах. Значення напруги можна вибрати самому, а можна поставити в режим «Auto», щоб система сама підібрала оптимальні рівні. Виділення рожевим кольором небезпечних і червоним критичних значень допоможе вам при виборі напруги живлення.

Для наочності всі значення регулювань зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Множник частоти процесора

CPU Clock Ratio

9 – 26

1

Множник частоти шини QPI

QPI Clock Ratio

12 – 48

4

Опорна частота

BCLK Frequency

100 – 600 МГц

1 МГц

Дільник для пам'яті

System Memory Multipllier (SPD)

6, 8, 10



Частота інтегрованого графічного ядра

Internal Graphics Clock

Auto, 0 – 2000 МГц

1 МГц

Частота шини PCI Express

PCI Express Frequency

90 – 150 МГц

1 МГц

Амплітуда сигналів процесора

CPU Clock Drive

700 – 1000 мВ

100 мВ

Амплітуда сигналів  шини PCI Express

PCI Express Clock Drive

700 – 1000 мВ

100 мВ

Таймінги оперативної пам'яті



CAS Latency, trcd, trp, tras, trrd, twtr, twr, twtp,  trfc, trtp, traw, CMD, trd



Напруга на ядрі процесора

CPU Vcore

0,50000 – 1,9 В

0,00625 В

Напруга на шині QPI/Vtt

QPI/Vtt Voltage

1,050 – 1,49 В

0,02 В

На графічнім ядрі процесора

Graphics core

0,2 – 1,8 В

0,02 В

Напруга на чіпсеті

PCH Core

0,95 – 1,5 В

0,02 В

Напруга живлення ФАПЧ

CPU PLL

1,6 – 2,52 В

0,02 В

Напруга на модулях пам'яті

DRAM Voltage

1,3 – 2,6 В

0,02 В



DRAM Termination

0,45 – 1,155 В

0,025 В

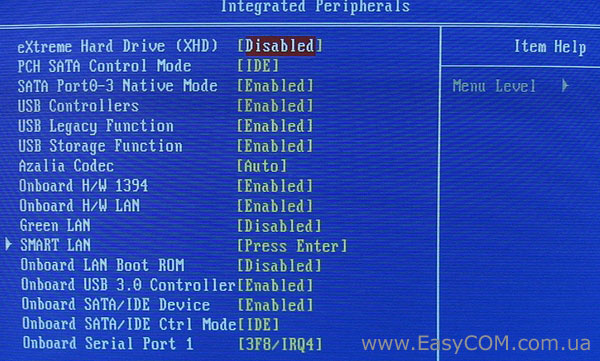

Вкладка «Integrated Peripherals» надає доступ до керування контролерами, реалізованими на материнській платі.

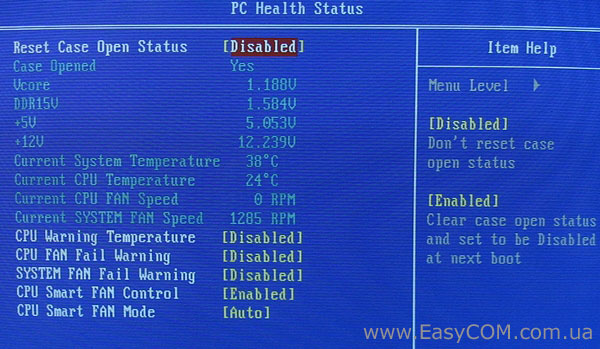

Системний монітор розташований на вкладці «PC Health Status». У ньому можна проконтролювати температуру центрального процесора і материнської плати, напругу на ядрі процесора, пам'яті та лініях живлення +12В і +5В. Тут же можна включити автоматичне керування швидкістю обертання процесорного кулера, а ось для корпусного вентилятора дана функція не реалізована.
