Експрес-огляд материнської плати GIGABYTE GA-H55M-USB3

Розглядаючи материнську плату GIGABYTE GA-H57M-USB3, ми відзначили, що в компанії GIGABYTE вийшло на відносно невеликому просторі розмістити більш функціональні можливості, як у плані підтримки різної периферії і накопичувачів, а також підключення будь-яких сучасних моніторів, так і забезпечити продукту непоганий розгінний потенціал. Однак буквально одночасно з GIGABYTE GA-H57M-USB3 була випущена і дещо більш доступна материнська плата GIGABYTE GA-H55M-USB3, що дозволяє при майже таких же можливостях заощадити 20-30$. Що ж втратить споживач, який вирішив заощадити? Чи так критично вибрати материнську плату саме на Intel H57 Express, ми і спробуємо відповісти, розглянувши трохи ближче системну плату GIGABYTE GA-H55M-USB3.

GIGABYTE GA-H55M-USB3

Специфікація материнської плати GIGABYTE GA-H55M-USB3:

Виробник

GIGABYTE

Модель

GA-H55M-USB3

Чіпсет

Intel H55 Express

Процесорний роз’єм

Socket LGA1156

Підтримувані процесори

Intel Core i7/Intel Core i5/Intel Core i3 процесори під Socket LGA1156

Використовувана пам'ять

DDR3 2200+/1800/1600/1333/1066/800 MГц
Двоканальний режим роботи, максимальний об'єм 16 ГБ
4 роз’єми DIMM

Слоти розширення

1 x PCI Express x16, працює в режимі x16
1 x PCI Express x16, працює в режимі x1
2 x PCI

MultiGPU

Не підтримується

Дискова підсистема

Чіпсет:
5 x SATA 3.0 Гб/с
1 x eSATA 3.0 Гб/с

Чіп GIGABYTE SATA2:
2 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, RAID 1 і JBOD
1 x UltraDMA 133/100/66 для підключення 2 РАТА-пристроїв

iTE IT8720:
1 x роз’єм для флоппі-дисководу

LAN

Гігабітний мережний LAN контролер Realtek 8111D

USB

Чіпсет:
12 x USB 2.0/1.1 (4 на панелі портів введення-виводу і 8 у вигляді внутрішніх роз’ємів)

Контролер NEC D720200F1:
2 x USB 3.0 на панелі портів введення-виводу

IEEE 1394

Контролер T.I. TSB43AB23:
2 x IEEE 1394a (1 на панелі портів введення-виводу і 1 у вигляді внутрішнього роз’єму)

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC889

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвого радіатора

Роз’єми для вентиляторів

1 x CPU
1 x системний вентилятор

Зовнішні порти I/O

1 x PS/2 клавіатура або миша
1 х D-SUB
1 x DVI-D
1 x HDMI
1 x DisplayPort
1 х SPDIF вихід оптичний
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394
1 x eSATA 3Gb/s
1 x RJ45 LAN
6 аудіо роз’ємів для підключення 8-канального звуку

Внутрішні порти I/O

1 x CD in
1 x COM
1 x FDD
1 x аудіо роз’єм передньої панелі
1 x IDE
1 x IEEE 1394a
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
1 х роз’єм передньої панелі

BIOS

2 x 64 Мбіт ПЗП
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка технології DualBIOS

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2

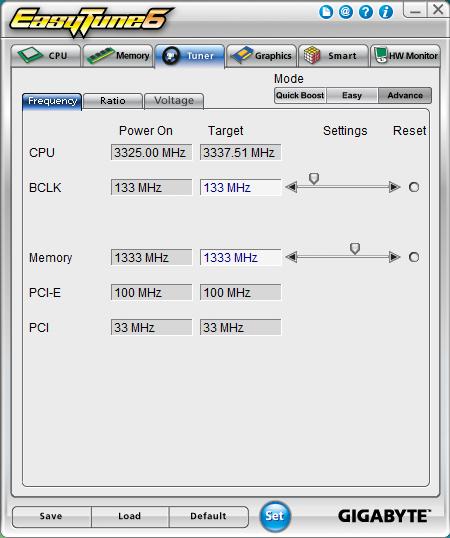

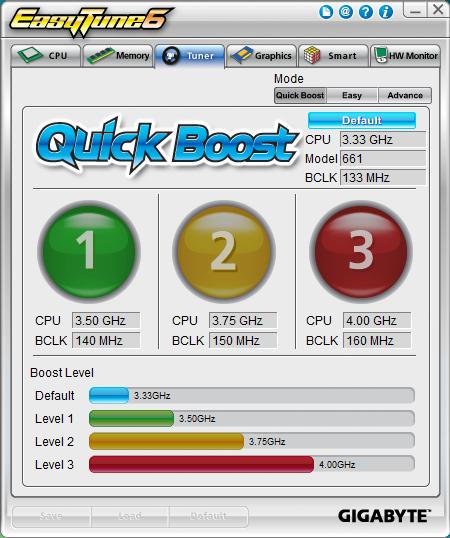

EasyTune
Dynamic Energy Saver 2
Smart 6
Auto Green
ON/OFF Charge
Q-Share

Форм-фактор Розміри, мм

microATX
244 x 244

Сайт виробника

http://www.gigabyte.ua/

Нові версії драйверів і BIOS можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-H55M-USB3

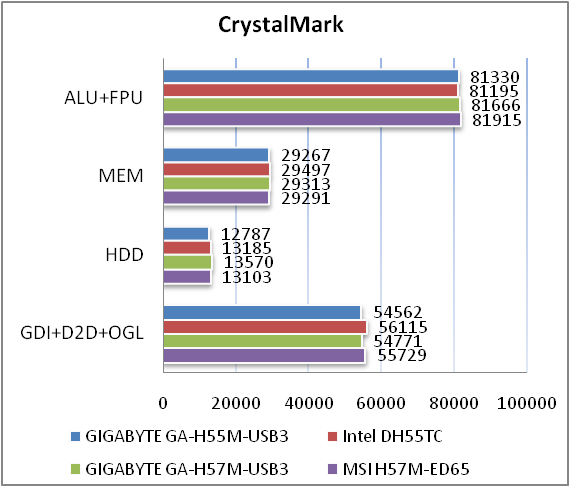

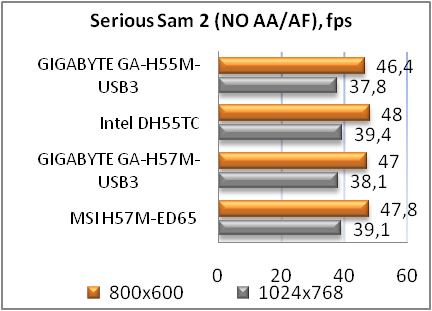

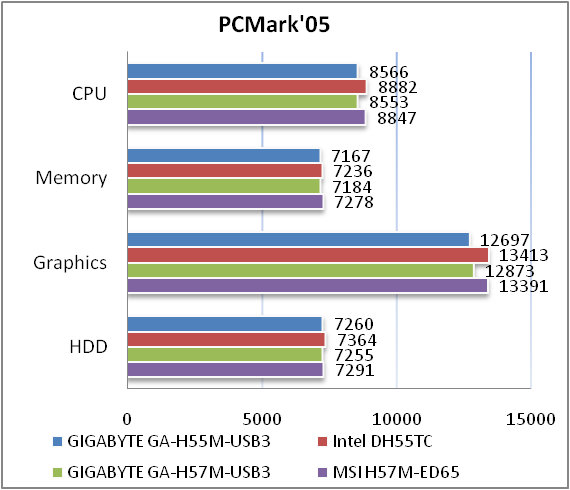

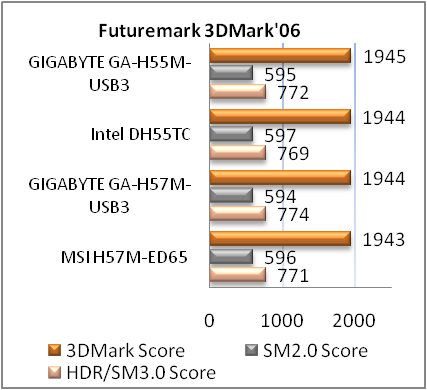

Тільки згідно специфікації бачимо основні відмінності GIGABYTE GA-H55M-USB3 і GIGABYTE GA-H57M-USB3. Внаслідок використання різних чіпсетів, перша не підтримує можливість організації RAID-масивів (і відповідно функцію extreme Hard Drive (X.H.D)), а також multi-GPU конфігурацій у режимі CrossFireX. В іншому ці материнські плати здаються ідентичними. Все-таки, розповімо коротко про материнську плату GIGABYTE GA-H55M-USB3, починаючи з упаковки і комплектації.

GIGABYTE GA-H55M-USB3

Упаковка материнської плати GIGABYTE GA-H55M-USB3 виконана з щільного картону з якісною глянсовою поліграфією. Самим великим логотипом, що займає добру чверть поверхні, компанія GIGABYTE вказує на підтримку платою портів USB 3.0, які в 10 разів швидше та забезпечують в 3 рази більшою енергією пристрої, які підключаються. Також тут відзначені: підтримка Ultra Durable 3 і Smart 6, процесорний роз’єм і, за допомогою логотипів, підтримувані процесори, а також використовуваний при виробництві материнської плати чіпсет.

GIGABYTE GA-H55M-USB3

На звороті упаковки досить багато місця відведено рекламі USB 3.0, фірмовому рішенню GIGABYTE 3x USB Power Boost і технологіям Ultra Durable 3, Smart 6, Dynamic Energy Saver 2 і Autogreen.

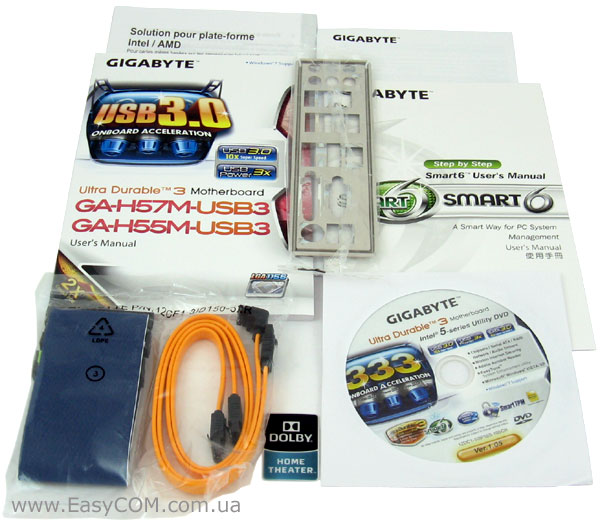

Відкривши коробку, ми знайшли в комплекті з материнською платою наступне:

  • посібник користувача;
  • інструкцію з швидкого складання системи;
  • посібник з набору технологій Smart 6;
  • один кабель IDE;
  • два кабелі SATA;
  • заглушку задньої панелі I/O Shield;
  • наклейку Dolby Home Theater;
  • DVD-диск з драйверами і утилітами.

Комплект поставки, в цілому, включає тільки необхідний мінімум компонентів і не більше.

GIGABYTE GA-H55M-USB3

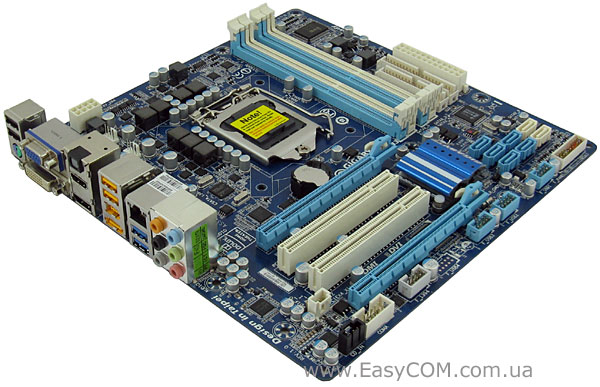

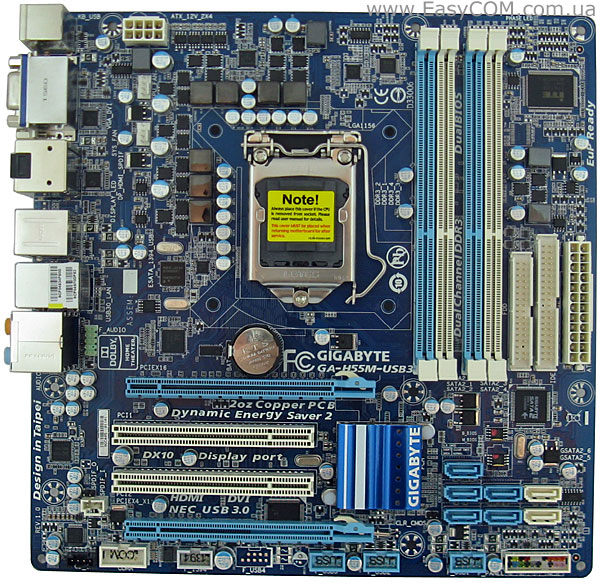

Перший погляд особливих дорікань не викликає. Роз’єми для підключення інтерфейсів і живлення зміщені до країв плати, що повинно спрости укладання кабелів і шлейфів. Виключенням є тільки звуковий роз’єм передньої панелі – він розташувався одразу біля аудіо роз’ємів інтерфейсної панелі, а проводами достатньої для підключення до нього довжини обладнаються не всі корпуси. Ще однією вимушеною незручністю, через компактність плати, можна вважати розташування роз’ємів FDD і IDE поруч, та ще і за 24-контактним роз’ємом живлення, але оскільки вони використовуються все рідше, то назвати це серйозним недоліком не можна.

GIGABYTE GA-H55M-USB3

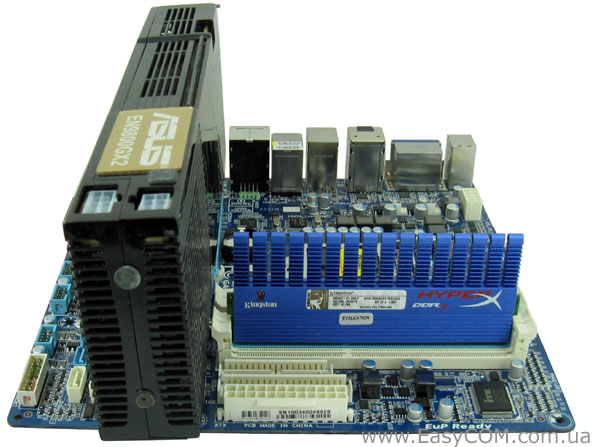

Встановлення габаритного дискретного відеоадаптера показало ще декілька недоліків – перекрився один з двох роз’ємів PCI і заблокувалися засувки слотів оперативної пам'яті. З позитивних моментів можна відзначити, що до жодного з роз’єму SATA не був перекритий доступ.

GIGABYTE GA-H55M-USB3

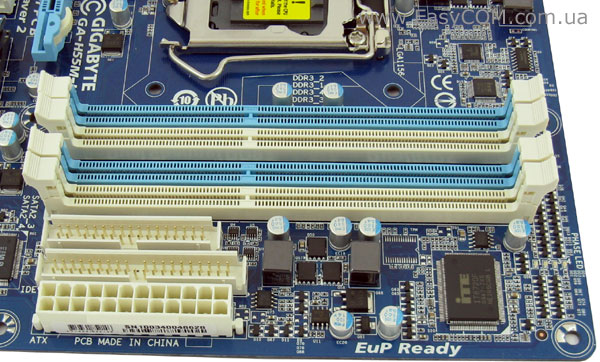

Для встановлення модулів пам'яті на платі є 4 роз’єми DIMM, готових до роботи з DDR3-пам'яттю у двоканальному режимі. Але звертаємо вашу увагу на те, що максимальний об'єм в 16 ГБ підтримують тільки 64-розрядні операційні системи, а заявлена виробником максимальна частота роботи модулів 2200 МГц і більше можлива тільки в режимі розгону при використанні процесорів Intel Core i7/Core i5 без інтегрованого графічного ядра. Якщо ж ви маюєте намір використовувати процесори Intel Core i5/Core i3 з інтегрованим графічним ядром, то максимальна гарантована частота пам'яті обмежена 1666 МГц.

GIGABYTE GA-H55M-USB3

Стабілізатор живлення процесора включає 7 фаз, які мають керування трьома ШІМ-контролерами: ISL6334, згідно специфікації Intel VR11.1, відповідає за чотири фази, що забезпечують стабільним живленням ядро процесора; ISL6322G, теж згідно специфікації Intel VR11, керує двома фазами для подачі енергії на вбудований контролер пам'яті; ISL6314 підтримує роботу вбудованого графічного ядра, якщо воно є. Подається ж енергія на стабілізатор живлення процесора за допомогою більш надійного 8-контактного роз’єму ATX12V.

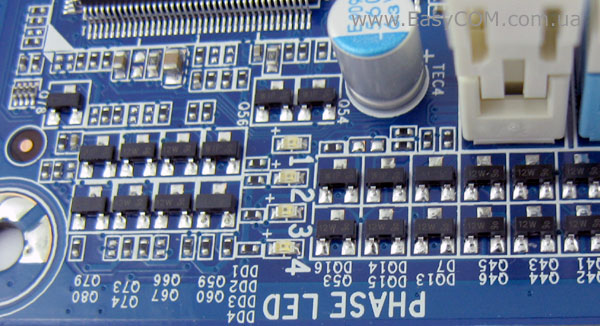

Варто відзначити, що у верхньому правому куті плати знаходяться 4 світлодіодних індикатори, які показують завантаженість процесора (кількість задіяних фаз). Щоб індикатори PHASE LED правильно працювали необхідно встановити фірмову утиліту Dynamic Energy Saver 2.

GIGABYTE GA-H55M-USB3

У якості системи охолодження використовується лише невеликий низькопрофільний алюмінієвий радіатор, який кріпиться за допомогою пружних пластмасових кліпс. Як показало тестування і такого радіатора цілком достатньо для відведення тепла від чіпсета.

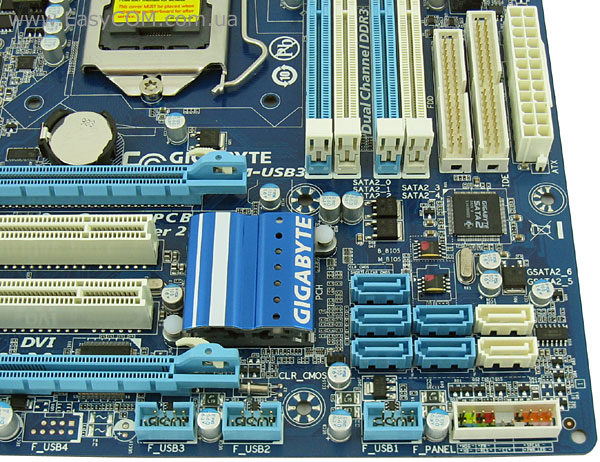

Дискова підсистема, що обслуговується чіпсетом Intel H55 Express, забезпечує роботу з 6-ю портами SATA, п'ять з яких виконані у вигляді звичайних внутрішніх портів і один у якості інтерфейсу eSATA. Однак цей чіпсет не забезпечує підтримку RAID-масивів. Але є два додаткові SATA-порти, виділені на платі білим кольором, що забезпечують підтримку RAID 0 і 1. Вони обслуговуються спеціалізованим фірмовим контролером GIGABYTE SATA 2, який насправді є перемаркованим продуктом від JMicron, що забезпечують і підтримку інтерфейсу IDE для пари «застарілих» пристроїв.

Підключення периферійного обладнання можливе до 12 портів USB 2.0/1.1, з яких чотири виведені на інтерфейсну панель, а вісім розведені на платі, і двох портів нового стандарту USB 3.0, які виведені на задню панель. Цікаво відзначити, що і на GIGABYTE GA-H55M-USB3 з можливостей чіпсета не реалізовано два порти USB, хоча місце під розпаювання ще одного внутрішнього роз’єму присутнє.

Обслуговує роботу нових високошвидкісних пристроїв USB 3.0 вже знайомий по багатьом платам різних виробників спеціалізований контролер компанії NEC D720200F1.

GIGABYTE GA-H55M-USB3

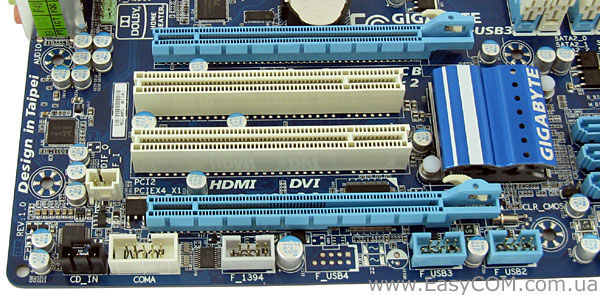

Серед слотів розширення на материнській платі GIGABYTE GA-H55M-USB3 присутні два PCI Express x16, причому до другого підведена всього одна лінія, щоб не можна було задіяти технологію CrossFireX, і два PCI, перший з яких власник ризикує втратити внаслідок встановлення відеокарти. Враховуючи, що на материнській платі вже реалізована більшість актуальних інтерфейсів і потрібних контролерів, включаючи, що все рідше зустрічаються COM-порт і FDD-контролер, а у використовуваному процесорі може бути вбудоване відеоядро, то такого набору слотів для карт розширення буде в більшості випадків достатньо.

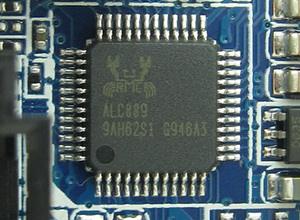

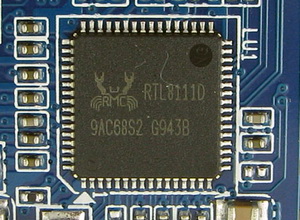

Звукова підсистема виконана на якісному HD-кодеку 8-канального звуку Realtek ALC889. Мережні з'єднання обслуговує LAN-контролер Realtek 8111D, який забезпечує швидкість з'єднання до 1000 Mбіт/с.

GIGABYTE GA-H55M-USB3

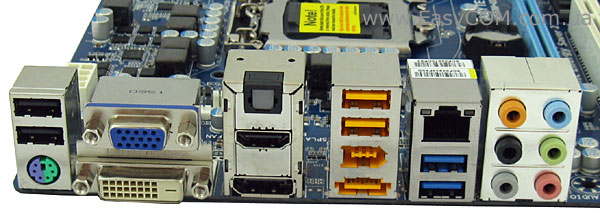

На інтерфейсну панель материнської плати GIGABYTE GA-H57M-USB3 виведені наступні роз’єми:

  • PS/2 порт для клавіатури або миші;
  • роз’єми для підключення монітора D-SUB, DVI-D, HDMI і DisplayPort;
  • оптичний S/PDIF;
  • чотири роз’єми USB 2.0/1.1;
  • два роз’єми USB 3.0/2.0;
  • роз’єм IEEE 1394a;
  • роз’єм e-SATA;
  • роз’єм RJ45 для мережних з'єднань;
  • 6 аналогових роз’ємів для підключення 8-канального звуку.

Плата має дійсно багату інтерфейсну панель, на якій розмістилися всі потрібні сьогодні роз’єми, включаючи всі варіанти портів для виведення відео, що дозволяє до неї підключити будь-який монітор.

BIOS

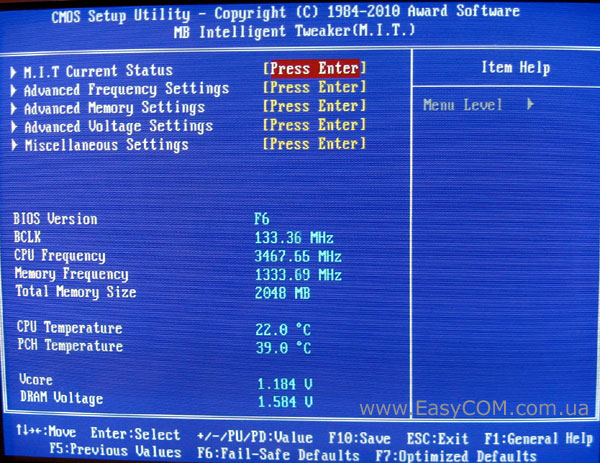

BIOS материнської плати GIGABYTE GA-H55M-USB3 заснований на коді компанії Award. Всі налаштування, необхідні для розгону системи, знаходяться у найпершій вкладці «MB Intelligent Tweaker (M.I.T.)».

Увійшовши в меню, ми бачимо невеликий монітор, що дає нам інформацію про систему. Всі налаштування, необхідні для розгону, згруповані по підменю, що дуже зручно. Перший пункт «M.I.T Current Status» повідомляє більш детальну інформацію про стан системи: від моделі встановленого процесора до таймінгів оперативної пам'яті.

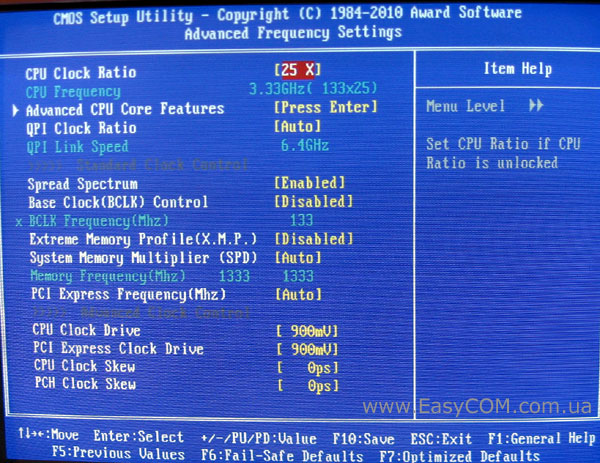

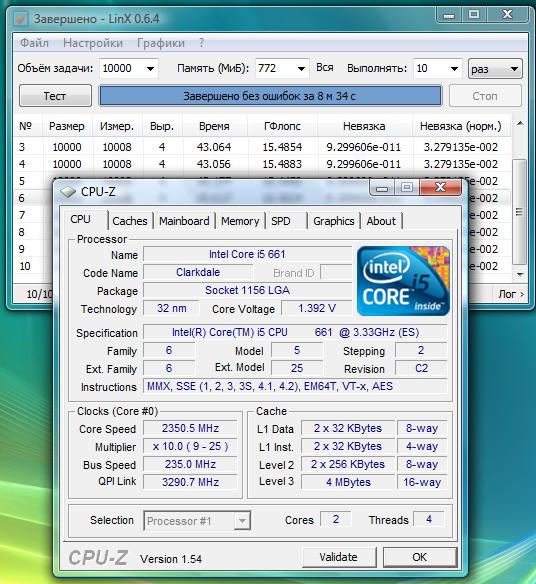

Меню «Advanced Frequency Settings» присвячене налаштуванням частот компонентів – можна сказати, що це основне меню для розгону. Меню «Advanced Memory Settings» дозволяє зробити налаштування характеристик, таймінгів і підтаймінгів оперативної пам'яті для одержання найбільшої її продуктивності або збільшення стабільності.

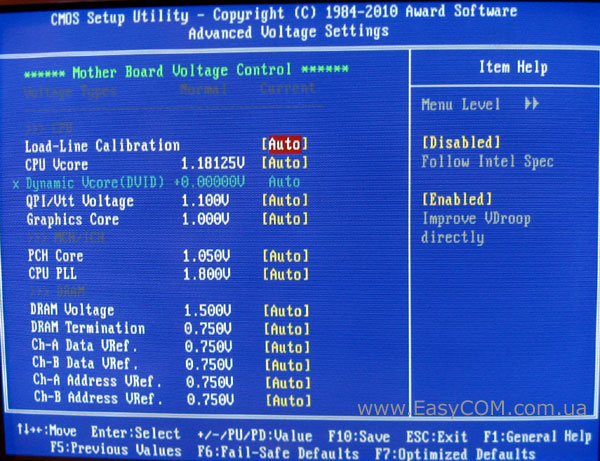

Меню «Advanced Voltage Settings» дозволяє змінювати напругу практично на всіх значимих елементах. Значення напруги можна обрати самому, а можна поставити в режим «Auto», щоб система сама підібрала оптимальні рівні. Виділення рожевим кольором небезпечних і червоним критичних значень допоможе вам при виборі напруги живлення «не перегнути палку».

Для наочності всі змінювані значення, що впливають на продуктивність системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Множник частоти процесора

CPU Clock Ratio

9 – max

1

Множник частоти шини QPI

QPI Clock Ratio

12 – 48

4

Опорна частота

BCLK Frequency

100 – 600 МГц

1 МГц

Множник для пам'яті

System Memory Multipllier (SPD)

6, 8, 10



Частота шини PCI Express

PCI Express Frequency

90 – 150 МГц

1 МГц

Амплітуда сигналів процесора

CPU Clock Drive

700 – 1000 мВ

100 мВ

Амплітуда сигналів  шини PCI Express

PCI Express Clock Drive

700 – 1000 мВ

100 мВ

Затримка тактового сигналу для процесора

CPU Clock Skew

0 – 500 ps

50 ps

Таймінги оперативної пам'яті



CAS Latency, trcd, trp, tras, trc, trrd, twtr, twr, twtp,  trfc, trtp, traw, CMD, trd



Напруга на ядрі процесора

CPU Vcore

0,50000 – 1,9 В

0,00625 В

Напруга на шині QPI/Vtt

QPI/Vtt Voltage

1,050 – 1,49 В

0,02 В

На графічному ядрі процесора

Graphics core

0,2 – 1,8 В

0,02 В

Напруга на чіпсеті

PCH Core

0,95 – 1,5 В

0,02 В

Напруга живлення ФАПЧ

CPU PLL

1,6 – 2,54 В

0,02 В

Напруга на модулях пам'яті

DRAM Voltage

1,3 – 2,6 В

0,02 В



DRAM Termination

0,45 – 1,155 В

0,025 В



Ch-A Data Vref./ Ch-B Data Vref.

0,64 – 0,75 В

0,01 В

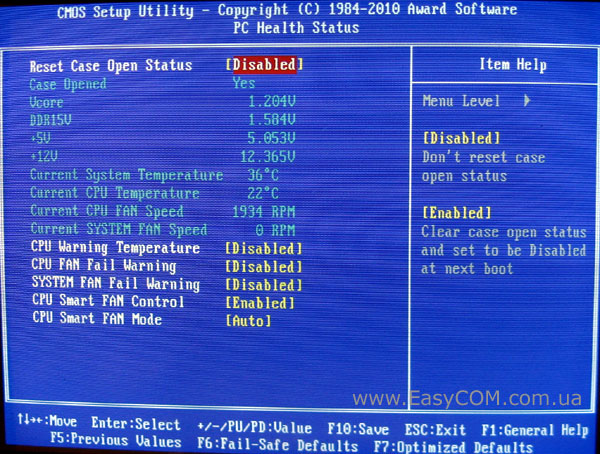

Системний монітор розташований на вкладці «PC Health Status». В ньому можна проконтролювати температуру центрального процесора і материнської плати, напругу на ядрі процесора, пам'яті і лініях живлення +12В та +5В. Тут же можна включити автоматичне керування швидкістю обертання процесорного кулера, а ось для єдиного корпусного вентилятора дана функція не реалізована.
