Огляд материнської плати GIGABYTE GA-H55M-UD2H

Зовсім нещодавно було представлено нове сімейство процесорів Clarkdale з інтегрованим відеоядром. Спеціально для цих процесорів була розроблена системна логіка 5-ї серії Intel H57, H55 і Q57 Express, особливістю якої є підтримка цифрового інтерфейсу FDI (Flexible Display Interface) для виведення відеосигналу вбудованого в процесор GPU. Також як і рішення на чіпсеті Intel P55 Express, платформи на  Intel H57 і H55 Express мають процесорний роз’єм Intel LGA1156. Більш докладно про архітектуру нових чіпсетів, відмінності і інші особливості можна довідатися з огляду материнської плати Intel DH55TC, яка є свого роду «референсом» від виробника процесорів. У сьогоднішньому огляді ми розглянемо материнську плату GA-H55M-UD2H на Intel H55 Express від одного з провідних виробників материнських плат, компанії GIGABYTE, і спробуємо побачити відмінності від «еталона».

Свій модельний ряд компанія GIGABYTE поповнила одразу чотирма рішеннями на системній логіці Intel H55 Express і одним на Intel H57 Express.

Спочатку коротко охарактеризуємо їх.

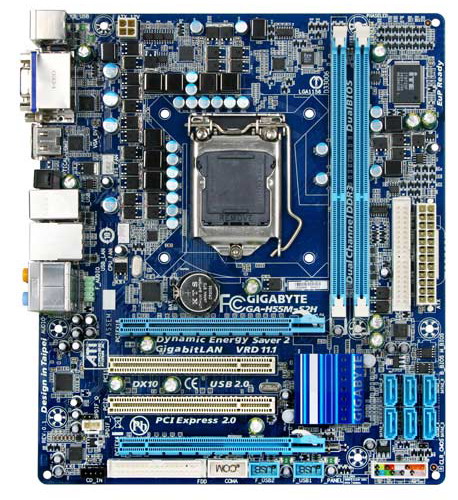

GIGABYTE GA-H55M-S2H

Самою бюджетною моделлю в серії є GIGABYTE GA-H55M-S2H. Вона виконана у форм-факторі microATX і не має додаткових контролерів, які могли б розширити можливості дискової підсистеми. Слотів для оперативної пам'яті всього два, але, незважаючи на це, плата підтримує пам'ять DDR3-2133+.  Материнська плата GIGABYTE GA-H55M-S2H не належить до рішень категорії Ultra Durable 3, тому основна маса конденсаторів на ній звичайного типу з рідким електролітом, виключенням є лише вузол живлення процесора і оперативної пам'яті.

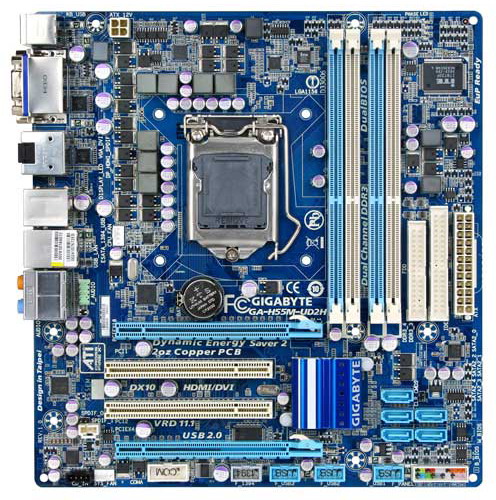

GIGABYTE GA-H55M-UD2H

Про материнську плату GIGABYTE GA-H55M-UD2H сьогодні піде мова детальніше, але, все-таки, охарактеризуємо коротко і її. У порівнянні з першою моделлю вона має ряд невеликих переваг:

  • Чотири слоти оперативної пам'яті;
  • Зовнішній порт eSATA;
  • DisplayPort;
  • Контролер FireWire з двома портами IEEE 1394a;
  • Відповідність технології Ultra Durable 3.

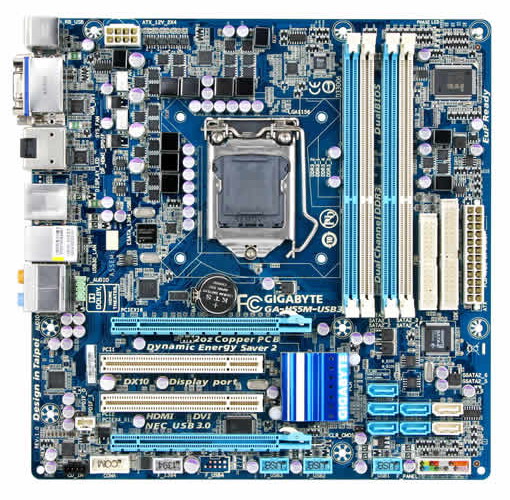

GIGABYTE GA-H55M-USB3

Материнська плата GIGABYTE GA-H55M-USB3 відрізняється від GIGABYTE GA-H55M-UD2H  підтримкою інтерфейсу USB 3.0 (два порти чіпа NEC D720200F1) і наявністю додаткового SATA контролера для підтримки двох портів SATA з можливістю організації RAID 0, 1 і JBOD. Також можна відзначити, що на GIGABYTE GA-H55M-USB3, на відміну від попередніх моделей, був посилений вузол живлення процесора, про що свідчить поява 8-контактного роз’єму живлення та використання силових транзисторів іншого типу.

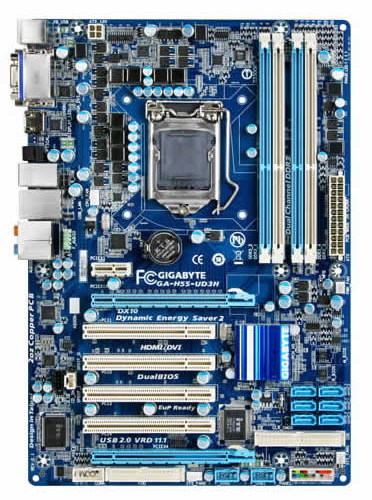

GIGABYTE GA-H55-UD3H

Модель GIGABYTE GA-H55-UD3H відрізняється від GIGABYTE GA-H55M-UD2H, яку ми сьогодні розглянемо, більшими можливостями розширення. Тому що вона виконана у форм-факторі ATX, це  дозволило реалізувати на  GIGABYTE GA-H55-UD3H  на два слоти PCI більше. З деяких мінусів GIGABYTE GA-H55-UD3H, можна помітити відсутність контролера FireWire і відсутність на інтерфейсній панелі відеовиходу DisplayPort.

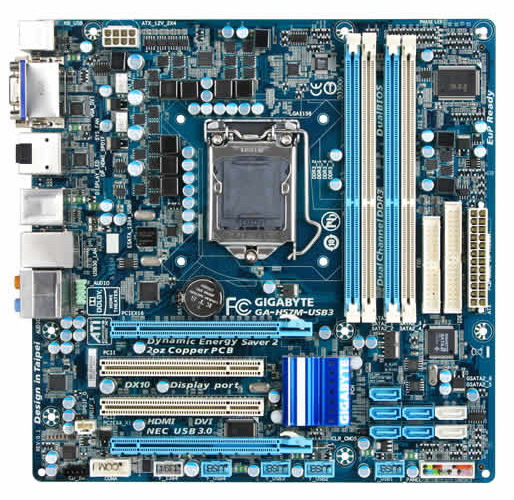

GIGABYTE GA-H57M-USB3

Самою «просунутою» материнською платою серії на даний момент можна вважати GIGABYTE GA-H57M-USB3 на чіпсеті Intel H57 Express. Відмінностями старшого чіпсету від Intel H55 Express є більше число портів USB і ліній PCI Express. Також не менш важлива відмінність чіпсету Intel H57 Express – можливість організації на портах SATA RAID-масивів рівнів 0, 1, 5 і 10. У всьому іншому материнська плата  GIGABYTE GA-H57M-USB3 повторює модель GIGABYTE GA-H55M-USB3. І в першу чергу виділяється наявністю контролера USB 3.0 з двома портами на панелі введення/виводу.

Відзначимо, що підтримку інтерфейсу SATA 3.0 жодна з моделей на чіпсетах  Intel H55 і H57 Express не одержала. До того ж, можна помітити, що на всіх моделях використовується схожа схема живлення процесора, хоча на GIGABYTE GA-H55M-USB3 і GIGABYTE GA-H57M-USB3 приблизно використовуються могутніший вузол, на що варто звернути увагу, якщо передбачається серйозний розгін процесора.

Далі ми перейдемо до розгляду самої материнської плати GIGABYTE GA-H55M-UD2H.

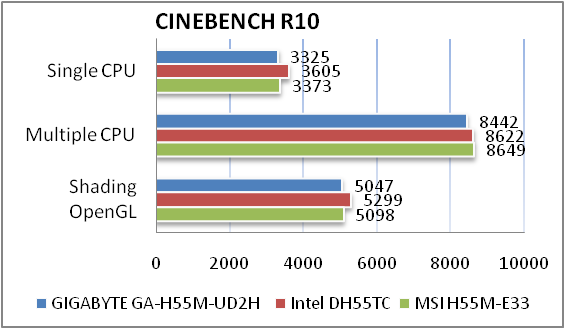

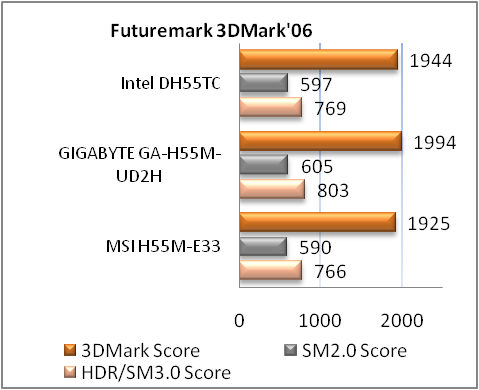

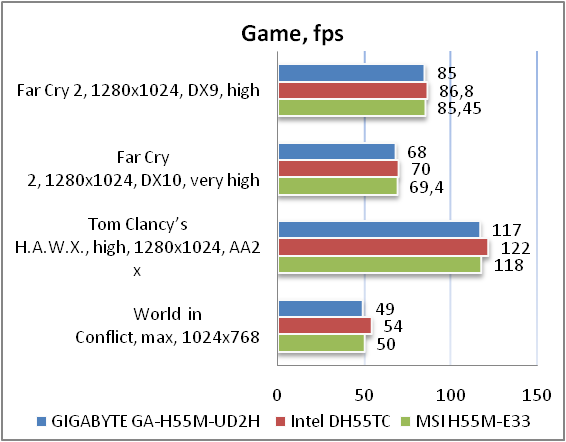

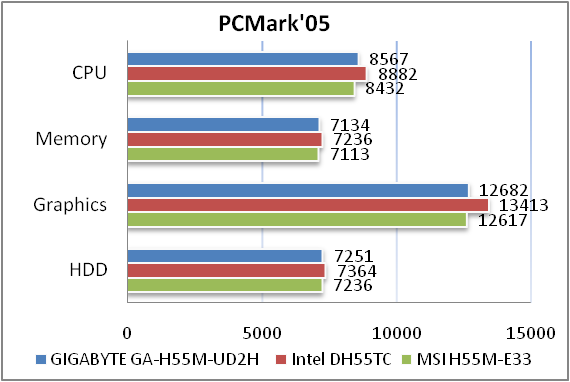

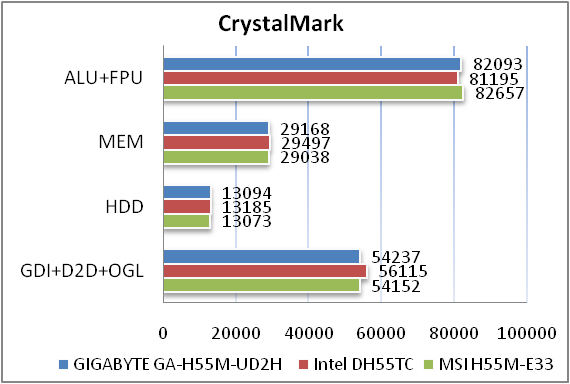

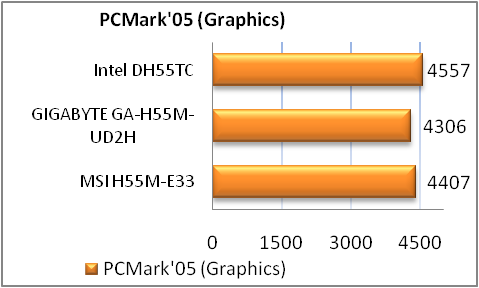

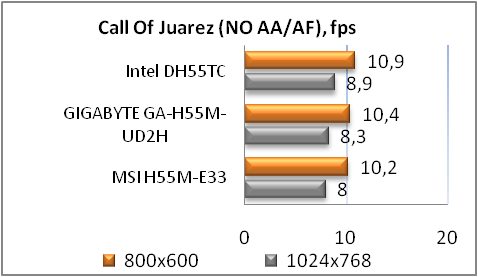

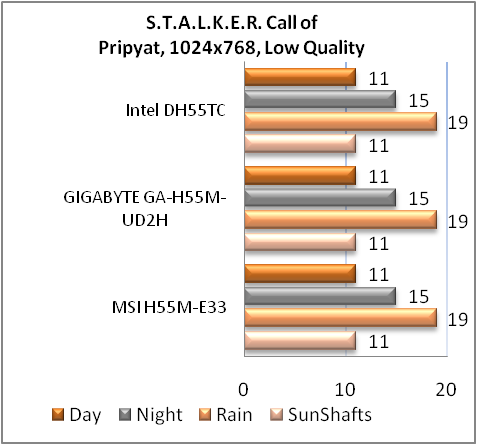

GIGABYTE GA-H55M-UD2H

Специфікація материнської плати GIGABYTE GA-H55M-UD2H:

Виробник

GIGABYTE

Модель

GA-H55M-UD2H

Чіпсет

Intel H55 Express

Процесорний роз’єм

LGA 1156

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3

Використовувана пам'ять

DDR3 1666/1333/1066/800 МГц

Підтримка пам'яті

4 x 1,5 В DDR3 DIMM двоканальної архітектури до 16 ГБ
Підтримка пам'яті non-ECC  і Extreme Memory Profile (XMP)

Слоти розширення

1 x PCI-E x16 (x16 ліній PCI Express 2.0)
1 x PCI-E x16 (x4 лінії)
2 x PCI 2.2

Дискова підсистема

Чіпсет Intel P55 Express підтримує:
5 x SATA 3.0 Гб/с
1 x eSATA 3.0 Гб/с

Чіп JMicron JMB368 підтримує:
1 x IDE ATA-133/100/66/33

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

IEEE 1394

Контролер T.I. TXB43AB23 підтримує 2 порту IEEE 1394

Підтримка LAN

Гігабітний мережний контролер Realtek RTL8111D

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор

Роз’єм для вентиляторів

1 x для процесорного кулера
1 x для корпусного вентилятора

Зовнішні порти I/O

1 x PS/2 порт для клавіатури або миші
1 х оптичний S/PDIF
1 x D-Sub
1 x DVI-D
1 x HDMI
1 x DisplayPort
1 x eSATA 3Гб/c
6 x USB 2.0/1.1 порти
1 x IEEE 1394a
1 x LAN (RJ45)
6 аудіо роз’ємів

Внутрішні порти I/O

6 x USB
1 x FDD
5 х SATA
1 x IDE
1x S/PDIF вхід
1x S/PDIF вихід
1 х IEEE 1394a
1 x COM
CD вхід
Аудіо роз’єм передньої панелі
Роз’єм системної панелі

BIOS

2 х 64 Mbit Flash ROM, Award BIOS, PnP 1.0a, DMI2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка DualBIOS

Можливості розгону

Зміна частоти: BCLK, PCI-Express, пам'яті.
Зміна напруги на: процесорі, пам'яті і чіпсеті

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Dynamic Energy Saver 2
Smart 6
Auto Green
Q-Share

Комплектація

2 x SATA кабель
1 x UltraDMA кабель
Інструкція і посібник
1 х DVD з драйверами і ПЗ
Заглушка

Форм-фактор Розміри, мм

microATX
244 x 230

Сайт виробника

http://www.gigabyte.com.tw/

Свіжа версія BIOS і драйвера можна скачати зі сторінки підтримки.

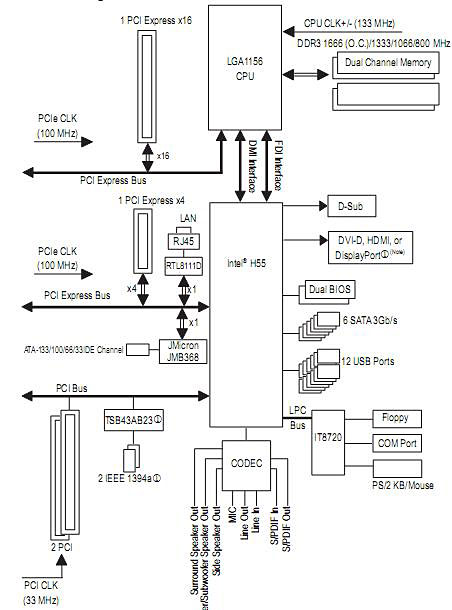

Можливості чіпсету Intel H55 Express майже повністю реалізовані на материнській платі GIGABYTE GA-H55M-UD2H: задіяні всі шість ліній PCI Express, є підтримка всіх чотирьох відеовиходів і 12 портів USB. Не вистачило місця на платі лише ще для двох слотів PCI. На додаток функціональні можливості були розширено декількома контролерами. Зокрема для підтримки застарілих портів COM і FDD слугує чіп iTE IT8720, а для роботи інтерфейсу IDE ATA-133/100/66/33 - чіп JMicron JMB368.

GIGABYTE GA-H55M-UD2H

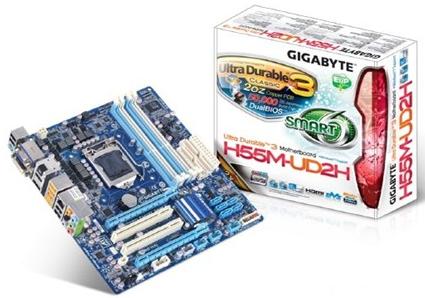

До нас на тестування материнська плата GIGABYTE GA-H55M-UD2H потрапила без комплектації і фірмової упаковки. Згідно зображенню від виробника, упаковка є дуже яскравою. На ній позначена технологія Ultra Durable 3 і пакет з 6 фірмовими утилітами Smart 6. Комплекс Smart 6 повинен підвищити продуктивність системи, скоротити час завантаження, керувати безпекою і допоможе відновлювати необхідні системні файли одним натисканням кнопки миші.

Комплектація материнської плати GIGABYTE GA-H55M-UD2H (отримана з офіційних джерел):

  • DVD-диск з ПЗ та драйверами до Windows XP, Windows Vista, Windows 7;
  • посібник користувача англійською мовою, коротка інструкція з встановлення;
  • два шлейфи Serial ATA;
  • шлейф UltraDMA;
  • фірмова наклейка;
  • заглушка на задню панель корпусу.

Комплектація в GIGABYTE GA-H55M-UD2H, як і передбачалося, невелика, і включає тільки саме необхідне.

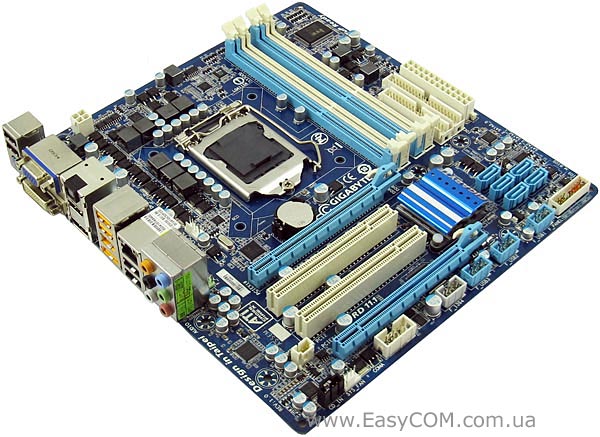

GIGABYTE GA-H55M-UD2H

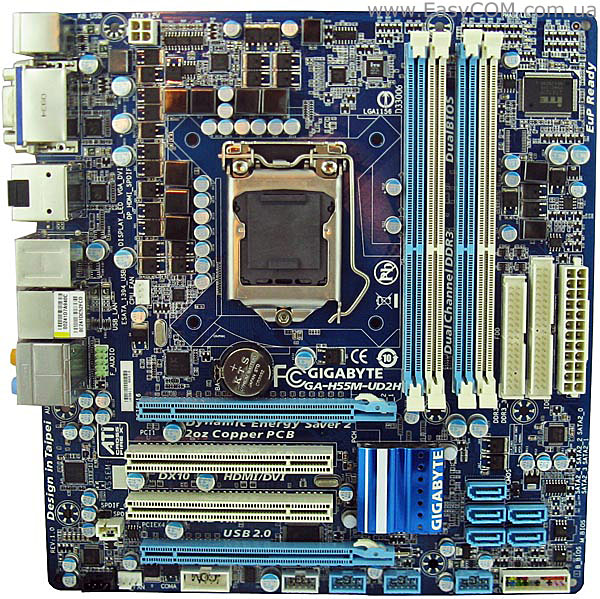

Всі конденсатори на материнській платі GIGABYTE GA-H55M-UD2H полімерні, а дроселі з феритовою серцевиною, як і вимагає того технологія Ultra Durable 3.

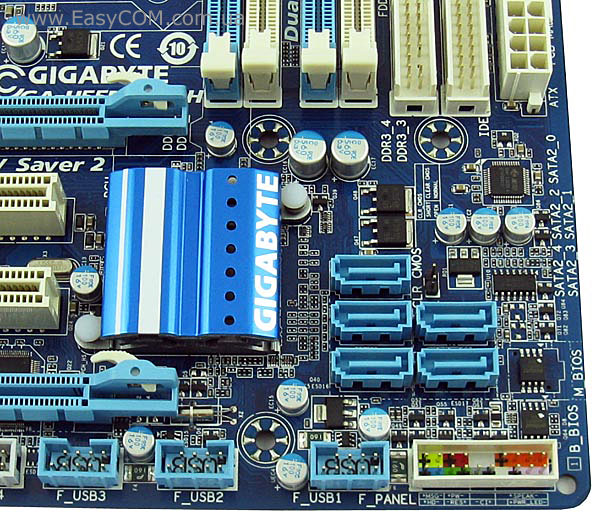

Система охолодження системної логіки невелика, тому що чіпсет Intel H55 Express має низьке енергоспоживання. Під час тестування радіатор був просто теплим.

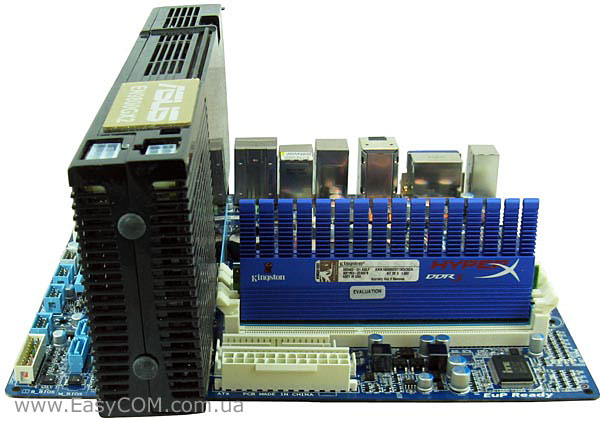

Незважаючи на те, що PCB материнської плати GIGABYTE GA-H55M-UD2H малого розміру, компонування має лише один недолік - довга відеокарта буде блокувати засувки слотів оперативної пам'яті.

Як ми вже відзначали, чіпсет Intel H55 підтримує шість портів SATA, з яких один зовнішній, і дванадцять портів USB, половина з яких виведена на інтерфейсну панель.

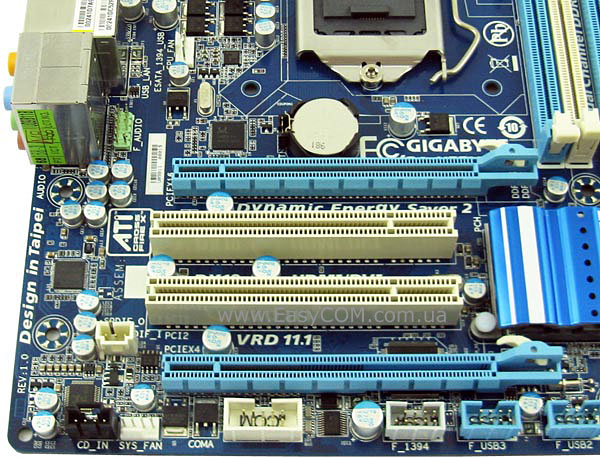

Слотів для карт розширення на GIGABYTE GA-H55M-UD2H небагато – два PCIE х16 і два PCI. Нижній слот PCIE х16, має тільки чотири лінії PCI Express, причому їх забезпечує чіпсет і вони по пропускній здатності відповідають специфікації PCI Express 1.1. Материнська плата GIGABYTE GA-H55M-UD2H, як і всі інші рішення цієї серії, підтримує технологію CrossFireX у конфігурації x16+x4, яка обмежує можливості зв'язки пари відеокарт.

З інших інтерфейсів материнської плати GIGABYTE GA-H55M-UD2H можна підкреслити наявність FireWire-контролера T.I. TSB43AB23, який має два порти – зовнішній і внутрішній, а також наявність Гігабітного мережного контролера Realtek RTL8111D.

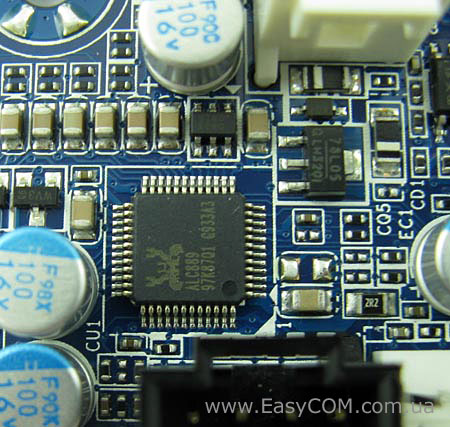

У якості звукового кодека використовується 8-канальний HDA-кодек Realtek ALC889, роз’єм для фронт панелі якого підтримує формати виводу HDA і AC`97.

GIGABYTE GA-H55M-UD2H

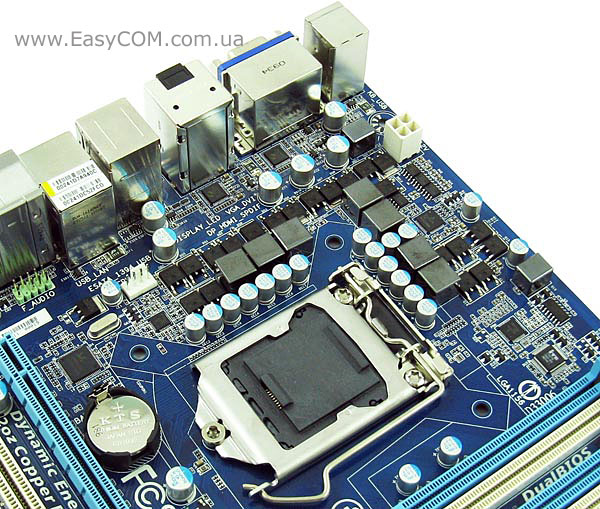

6-фазна схема живлення процесора підтримує технологію енергозбереження Dynamic Energy Saver Advanced. Біля слотів пам'яті можна знайти чотири індикатори, які відображають кількість працюючих фаз. Вузол живлення оснащений 4-контактним роз’ємом живлення і додаткових елементів охолодження на транзисторах не має.

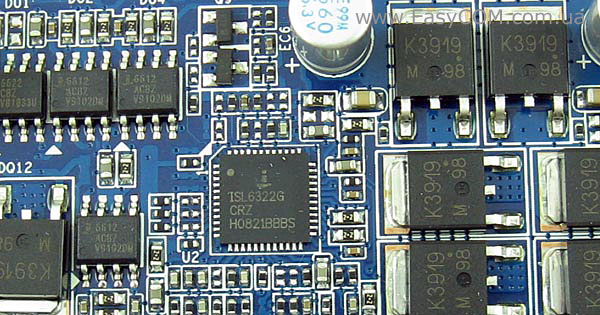

Для керування живлення вбудованого в процесор контролера пам'яті використовується 2-фазний ШІМ-контролер ISL6322G.

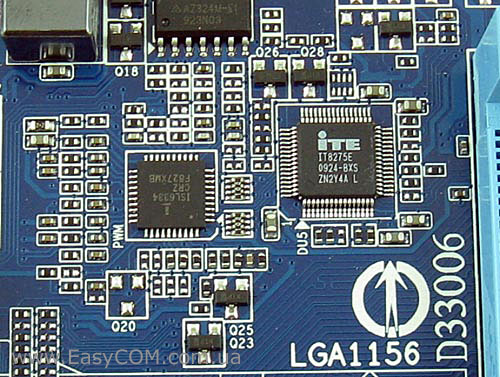

Живлення ядра процесора здійснюється завдяки 4-фазній схемі живлення на основі ШІМ-контролера ISL6334. В цілому такий вузол живлення повинен забезпечити підтримку всіх процесорів у корпусі LGA 1156, а також не перешкоджає їх помірному розгону.

GIGABYTE GA-H55M-UD2H

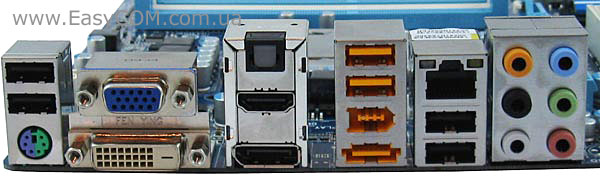

На задню панель материнської плати GIGABYTE GA-H55M-UD2H виведені наступні порти: один PS/2 для клавіатури або миші, оптичний S/PDIF, VGA і DVI відеовиходи, інтерфейси високої чіткості HDMI і DisplayPort, порт IEEE 1394a, шість портів USB, порт eSATA, роз’єм RJ45 для мережних з'єднань, а також шість роз’ємів для 8-канального звуку.

GIGABYTE GA-H55M-UD2H

З недоліків GIGABYTE GA-H55M-UD2H можна виділити наявність тільки двох роз’ємів для вентиляторів. Обидва роз’єми для вентиляторів 4-контактні, а значить підтримують PWM-режим живлення.

BIOS

BIOS материнської плати GIGABYTE GA-H55M-UD2H на коді Award з досить широким набором налаштувань, за допомогою яких можна робити розгін системи.

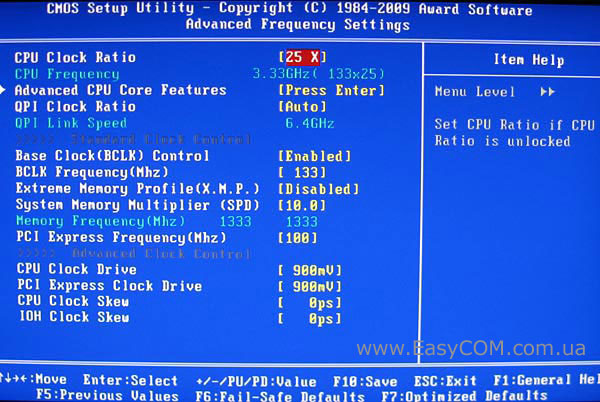

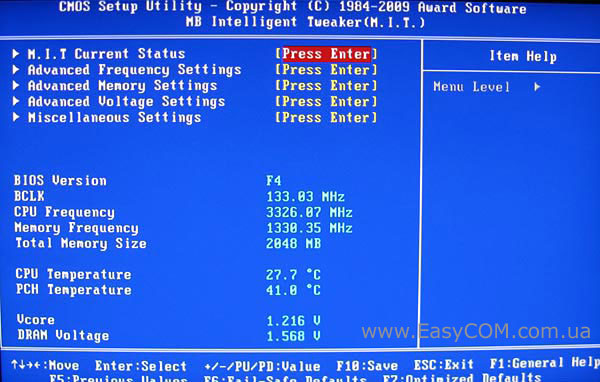

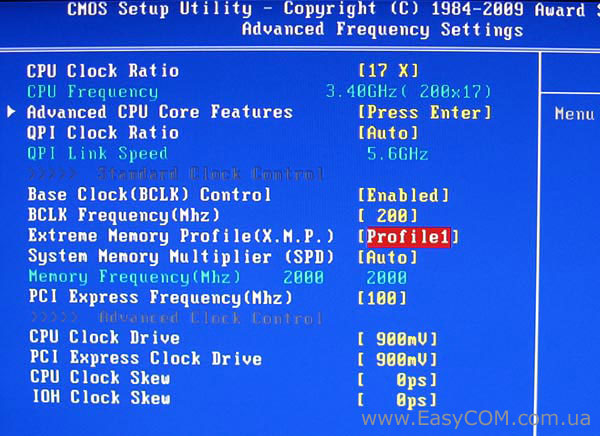

Всі необхідні для розгону налаштування знаходяться у розділі «MB Intelligent Tweaker (M.I.T.)», причому налаштування розділені по групам. До того ж, у цьому розділі проводиться моніторинг деяких параметрів системи, таких як частота процесора і пам'яті, температура процесора і чіпсету, а також поточна напруга на процесорі і пам'яті.

Налаштування необхідні для розгону зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, TM2, EIST, Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach, Virtualization





Множник шини QPI

QPI Clock Ratio

х12 - x48

х4

Процесорний множник

CPU Clock Ratio

9 - max.

1

Частота системної шини, МГц

BCLK Frequency

100 - 600

1

Дільник для пам'яті

System Memory Multipllier (SPD)

6, 8, 10



Частота шини PCI Express

PCI Express Frequency

90 - 150

1

Фірмова технологія динамічного розгону

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Амплітуда сигналів процесора

CPU Clock Drive

700, 800, 900, 1000 мВ



Амплітуда сигналів  шини PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ





CPU Clock Skew

0 - 750 ps





IOH Clock Skew

0 - 750 ps



Затримки ОЗП



CAS Latency, trcd, trp, tras, trrd, twtr, twr, twtp,  trfc, trtp, traw, CMD, trd



Напруга на процесорі, В

CPU Vcore

0,50000 - 1,9 В

0,00625

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

1,050 - 1,5 В

0,05
0,2

Напруга на північному мосту

PCH Core

0,95 - 2,0 В

0,15-0,2 В

 Напруга живлення ФАПЧ

CPU PLL

1,6 - 2,54 В

0,2 В

Напруга на інтегрованому GPU

CPU VAXG Voltage

0,92 - 1,4

0,05; 0,2

Напруга на модулях пам'яті, В

DRAM Voltage

1,3 - 2,6 В

0,02 В



DRAM Termination

0,48 - 1,85

0,025



Ch-A Data Vref.

0,67 - 1,54 В

0,01

Кількість налаштувань в BIOS материнської плати GIGABYTE GA-H55M-UD2H дійсно дуже велика.

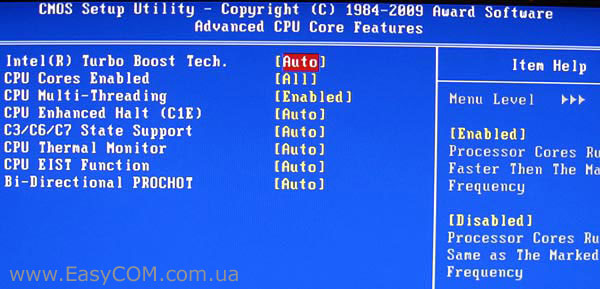

У розділі «Advanced Core Features» знаходяться налаштування для керування процесорними технологіями.

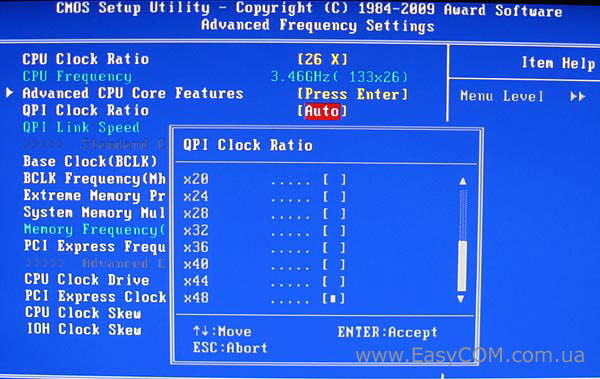

Серед всіх налаштувань можна виділити можливість зміни множника шини QPI. На відміну від материнських плат на системній логіці Intel P55 Express, множників стало набагато більше, що дозволяє більш точно визначати її частоту при розгоні.

Материнська плата GIGABYTE GA-H55M-UD2H підтримує XMP-профілі оверклокерських модулів оперативної пам'яті, хоча їх використання і не обов'язкове.

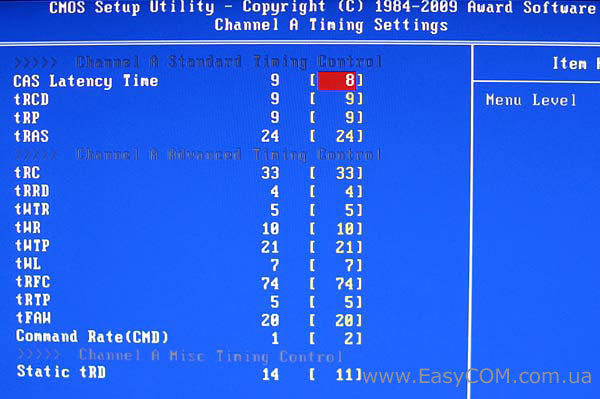

Також в BIOS є можливість налаштування таймінгів і підтаймінгів оперативної пам'яті в повному вигляді.

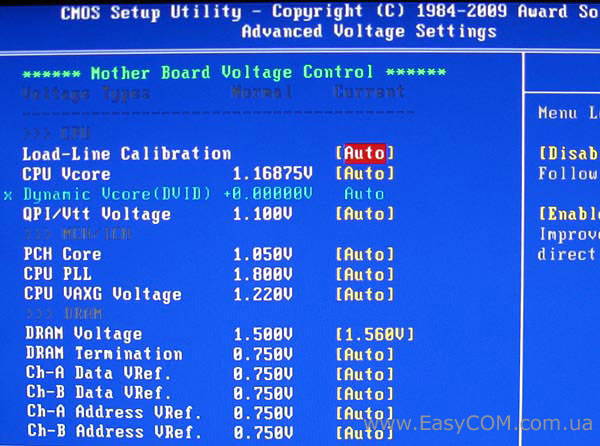

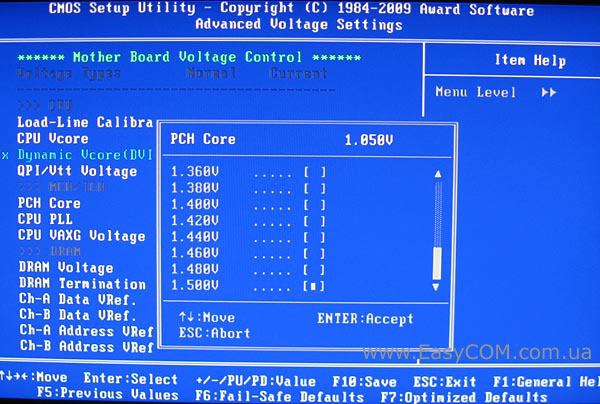

Кількості налаштувань, призначених для збільшення напруги живлення компонентів, також достатньо для гарного розгону.

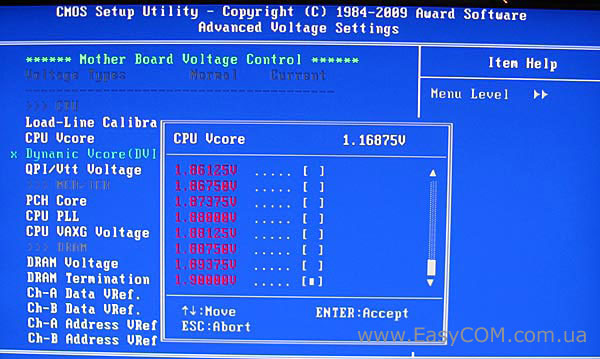

Наприклад, напругу на процесорі можна збільшити до 1,9 В, чого в ряді випадків буде більш ніж достатньо. Причому, втішно, що критичні і високі значення напруг розсудливо виділені яскравими кольорами.

Напругу на чіпсеті можна збільшувати аж до 1,5 В. Подібна величина напруги навіть надмірна для чіпсету Intel H55 Express, на якому напругу живлення можна не збільшувати або збільшувати незначно навіть при дуже сильному розгоні процесора.

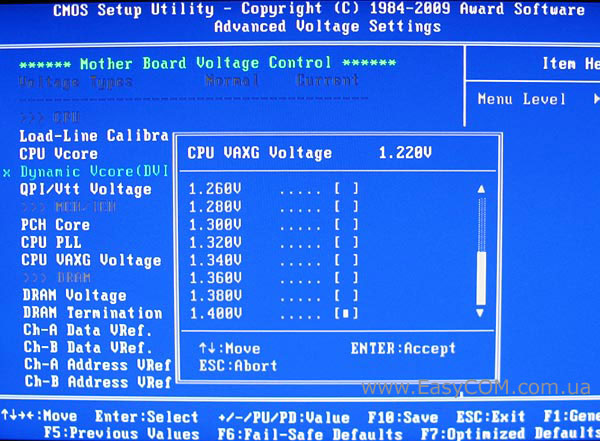

Ще одним новим налаштуванням, яке можна виділити є CPU VAXG Voltage, що дозволяє збільшувати напругу живлення на інтегрованому GPU.

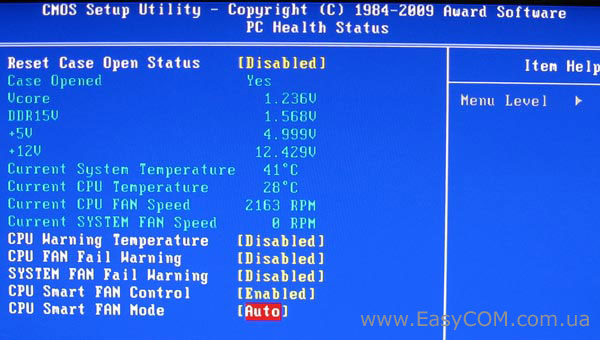

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і корпусного вентилятора;
  • напругою на ядрі процесора і оперативної пам'яті;
  • напругу на лініях живлення +5 В і +12В.

Крім того, в цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control. На жаль, автоматичне керування швидкістю обертання корпусного вентилятора не передбачене.
