Огляд материнської плати GIGABYTE GA-G41MT-ES2L

21-04-2010

Пам'ять стандарту DDR3 стрімко дешевшає і, вже практично повністю, витиснула з ринку модулі DDR2. Однак підтримка цієї пам'яті здійснюється контролерами, вбудованими в нові процесори, для яких потрібні і нові набори системної логіки, а це виливається в чималу вартість готових систем. Невже все так погано, і що ж робити тим, кому потрібно обладнати робочі місця в офісі або навчальному класі, адже бюджет, як завжди, сильно обмежений? Виявляється, немає. Чіпсети компанії Intel четвертого покоління прекрасно працюють з пам'яттю DDR3, просто раніше реалізовувати підтримку пам'яті нового стандарту не мало сенсу через її дорожнечу. Зараз ситуація з цінами на пам'ять змінилася і виробники материнських плат пропонують рішення на «старих» наборах системної логіки, але вже з підтримкою пам'яті DDR3, як правило просте модернізувавши вже готові продукти. В результаті таких нехитрих дій материнські плати мають невисоку вартість, а якщо врахувати, що, випустивши нові процесори, компанія Intel «скинула» ціни на попередні моделі, то готова система обходиться за цілком прийнятні кошти. В цьому огляді ми протестуємо материнську плату GIGABYTE GA-G41MT-ES2L, яка є модифікацією бюджетного рішення GA-G41M-ES2L і спробуємо з'ясувати перспективність і доцільність покупки простого недорогого комп'ютера на її основі.

GIGABYTE GA-G41MT-ES2L

Специфікація материнської плати GIGABYTE GA-G41MT-ES2L:

Виробник

GIGABYTE

Модель

GA-G41MT-ES2L

Чипсет

Intel G41 Express + Intel ICH7

Процесорний роз’єм

Socket LGA 775

Підтримувані процесори

Intel Core 2 Extreme / Intel Core 2 Quad /Intel Core 2 Duo / Intel Pentium /Intel Celeron

Системна шина, FSB

1333/1066/800 МГц

Використовувана пам'ять

DDR3 1333 (ОС)/1066/800 МГц
Підтримка двоканального режиму роботи пам'яті

Підтримка пам'яті

2 x 240-контактних DIMM до 4 Гб

Слоти розширення

1 x PCI Express x16
1 x PCI Express x1
2 x PCI

Дискова підсистема

Південний міст ICH7 підтримує:
4 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Гігабітний мережний LAN контролер Realtek 8111D

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC888B

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, що складається з алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x CPU
1 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
1 x VGA
1 x COM
1 х LPT
4 x USB 2.0/1.1
1 x RJ45 LAN
3 аудіо роз’єми для підключення звуку

Внутрішні порти I/O

1 x CD in
1 x COM
1 x FDD
1 x аудіо роз’єм
1 x IDE
1 x SPDIF out
4 x USB 2.0/1.1
Роз’єм системної панелі

BIOS

2 x 8Мбіт ПЗП
Award BIOS
Pnp 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка технології Dualbios

Фірмові технології

- @BIOS™
- Download Center
- Q-Flash
- Q-Share
- Time Repair
- Easytune
- Xpress Install
- Xpress BIOS rescue
- Xpress Recovery 2
- Easy Energy Saver

Комплектація

Посібник користувача;
2 x SATA кабелю;
1 x UltraDMA 133/100/66 кабель;
планка задньої панелі;
DVD з драйверами;

Форм-фактор Розміри, мм

microATX
244 x 194

Сайт виробника

http://www.gigabyte.com.tw/

Відновлення BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на GIGABYTE GA-G41MT-ES2L

GIGABYTE GA-G41MT-ES2L

Материнська плата поставляється в картонній коробці з кольоровою поліграфією. Кольори упаковки непомітні, але досить приємні для очей. На лицьовій стороні є назва плати, за допомогою піктограм зазначені застосований набір системної логіки, підтримувані платою процесори та тип оперативної пам'яті. Окрему увагу маркетологи приділили підтримці платою фірмової технології енергозбереження Easy Energy Saver.

GIGABYTE GA-G41MT-ES2L

На звороті коробки дублюється вже бачена нами на лицьовій стороні інформація. Відмінність полягає тільки в додаванні текстового опису Easy Energy Saver англійською мовою – російськомовній людині малозрозумілого, отже тут обіцяють значне заощадженя енергоспоживання.

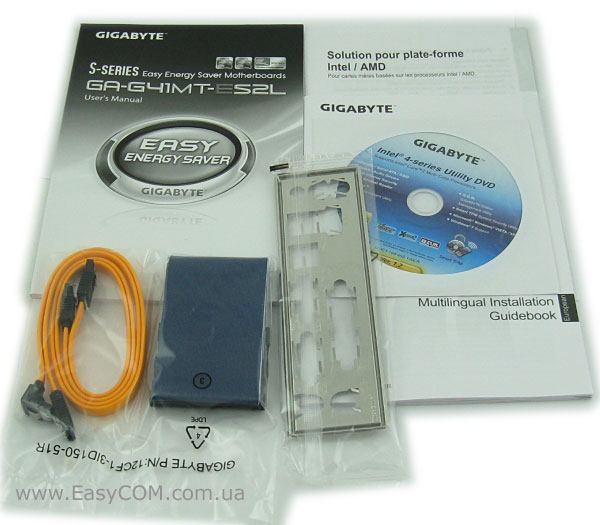

У комплекті з материнською платою GIGABYTE GA-G41MT-ES2L ви зможете знайти:

  • посібник користувача;
  • 2 x SATA-кабелю;
  • 1 x UltraDMA 133/100/66 кабель;
  • заглушку портів введення-виводу;
  • DVD з драйверами та утилітами.

Ну чому випускаючи бюджетні плати, компанії-виробники не враховують, що і блок живлення до них буде куплений теж бюджетний? А на таких джерелах живлення роз’єм для підключення SATA-пристроїв досі іноді забувають встановити, вважаючи, що в комплекті з материнською платою будуть покладені і відповідні перехідники. Можливо, такі дешеві доповнення – це прерогатива дорогих «топових» моделей?

GIGABYTE GA-G41MT-ES2L

Як завжди, перший погляд на плату і роз’єм. Тут начебто все в порядку – роз’єм для підключення зміщений до країв плати для ергономічної прокладки проводів, але є і недоліки. Першим заміченим недоглядом є розташування роз’єму IDE між слотами оперативної пам'яті і основним роз’ємом живлення плати – гарно та зручно прокласти шлейф буде досить важко. Другим недоліком, на наш погляд, стало сильне віддалення аудіо-роз’єму фронтальної панелі, адже в корпусах провід має обмежену довжину, і не завжди його вистачає, тим більше, якщо роз’єм розташований так далеко.

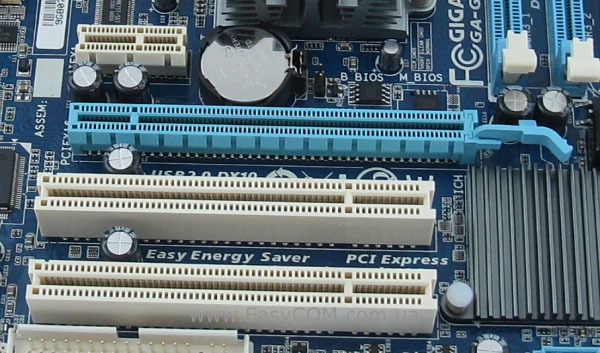

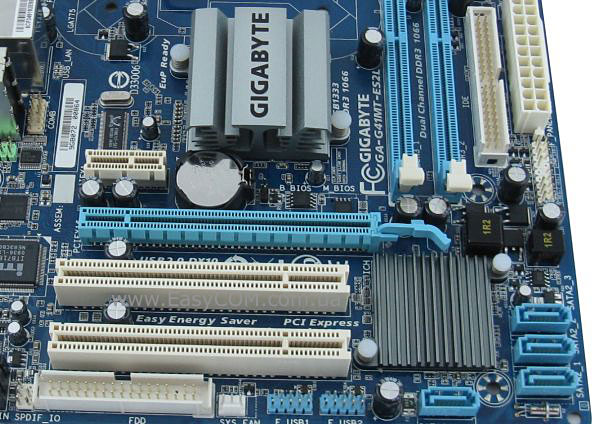

Материнська плата GIGABYTE GA-G41MT-ES2L при своїх невеликих розмірах має досить непогані можливості розширення. Якщо вас не задовольняє продуктивність інтегрованої графіки, ви можете встановити дискретну відеокарту, чим значно піднімете продуктивність відеопідсистеми. Для встановлення плат розширення передбачено два роз’єми PCI і один роз’єм PCI Express x1 – для офісного комп'ютера цілком достатньо, навіть з урахуванням того, що один роз’єм PCI може бути перекритий відеокартою з двослотовою системою охолодження.

Встановлення модулів пам'яті можливе всього лише у два роз’єми та максимальний сумарний її об'єм може досягати 4 ГБ. Не дуже багато, як для сучасного ПК, але цілком достатньо для офісного працівника або домашнього медіацентра. При встановленні габаритної відеокарти засувки слотів оперативної пам'яті не перекриваються, тому заміна або додавання модулів особливих проблем і труднощів не викличе.

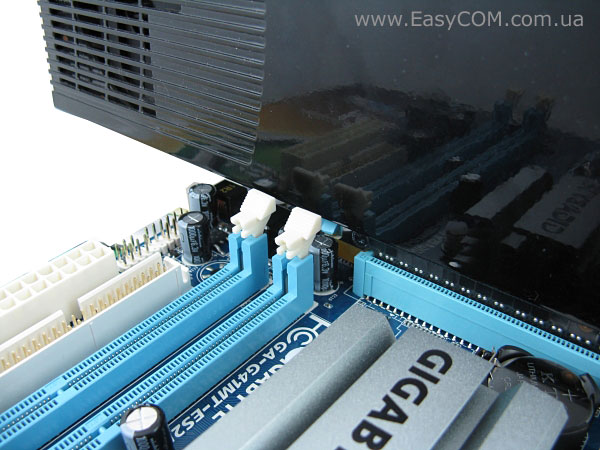

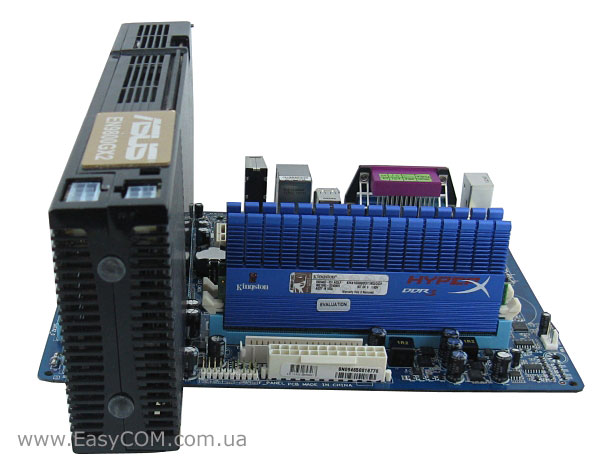

Як завжди, немає нічого ідеального. Довга відеокарта з двослотовою системою охолодження перекрила засувку роз’єму PCI Express x16 і відкрити її виявилося досить незручно.

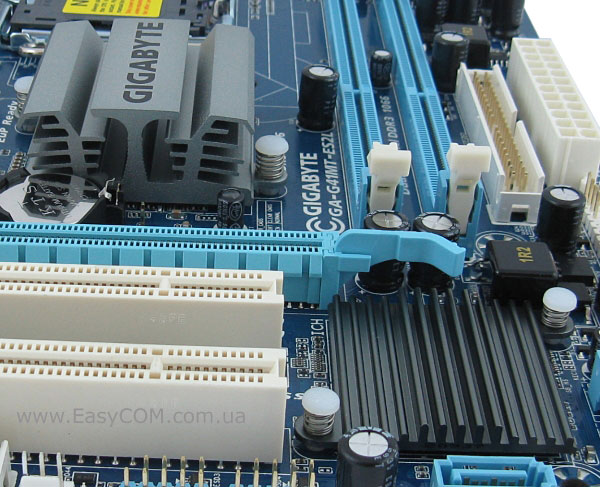

Система охолодження, застосована на платі, складається з двох алюмінієвих радіаторів. Кріплення системи охолодження стандартне для бюджетних рішень – ненадійні пружні пластмасові кліпси. Під час тестування температура північного і південного мостів становила 40°С і 47°С відповідно. Температура мікросхем не критична, але в нас корпус з гарною вентиляцією, тому звертаємо на це вашу увагу – якщо ви вирішите заощаджувати і на корпусі, вибираючи модель без передустановлених вентиляторів, то можливе перегрівання мостів.

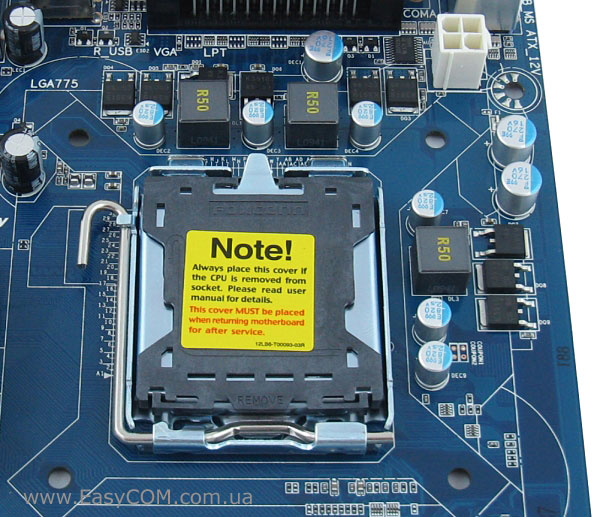

Живлення центрального процесора виконано за трифазною схемою. Якщо порівнювати із сучасними платами, то кількість фаз може здатися недостатньою. Але не варто забувати, що материнська плата GIGABYTE GA-G41MT-ES2L є бюджетним рішенням, а не оверклокерською моделлю, розрахованою на ентузіастів. Проти розгону системи виступає не тільки трифазний стабілізатор живлення, але і чотирьохконтактний роз’єм додаткового живлення.

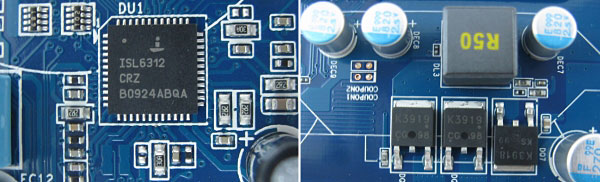

Відповідає за роботу стабілізатора ШІМ-контролер ISL 6312, який відповідає стандарту VR11 і має три вбудовані драйвери для керування транзисторами. До речі про транзистори – в одній фазі застосовано три транзистори – один K3918 і два K3919 виробництва компанії NEC. Максимальний імпульсний струм, що протікає через транзистор, складає 192 А і 256 А відповідно. Так що стабілізатор живлення процесора не такий вже і слабкий - його цілком вистачить для живлення чотирьохядерного процесора.

GIGABYTE GA-G41MT-ES2L

Дискова підсистема материнської плати GIGABYTE GA-G41MT-ES2L вбудована в південний міст і складається з чотирьох портів SATA 3 Гб/с і контролера IDE для підключення двох PATA-пристроїв UltraDMA 133/100/66. Ні про яку підтримку RAID-масивів на бюджетному рішенні мова звісно не йде. Для підключення периферії пропонується використовувати 8 портів USB 2.0/1.1, з яких одна половина виведена на задню панель портів, а друга розведена на платі для підключення, наприклад, кардрідера та портів швидкого доступу на передній панелі.

Підтримка COM-порту, порту LPT і інтерфейсу FDD виконана на стандартному для таких випадків мікроконтролері ITE IT8718F-S. Звукова підсистема реалізована на HD-кодеку 8-канального звуку Realtek ALC888B. Мережні з'єднання обслуговує LAN-контролер Realtek 8111D, який забезпечує швидкість з'єднання до 1000 Mб/с.

GIGABYTE GA-G41MT-ES2L

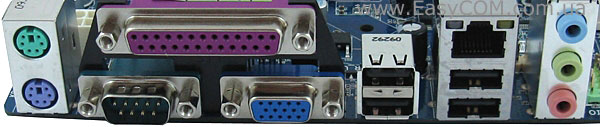

Задня панель материнської плати GIGABYTE GA-G41MT-ES2L має наступні порти:

  • два PS/2 для клавіатури або миші;
  • COM-порт;
  • LPT-порт;
  • роз’єм D-SUB;
  • чотири роз’єм USB;
  • роз’єм RJ45 для мережних з'єднань;
  • 3 аналогових роз’єми для підключення звуку.

Як для офісного комп'ютера, панель портів введення-виводу оптимальна, на ній представлені як сучасні роз’єми для підключення периферійного обладнання, що так і застаріли COM і LPT, які іноді бувають дуже потрібні. Питання залишилося тільки з підключенням звуку – як у три аналогові роз’єм включити восьмиканальну систему?

BIOS

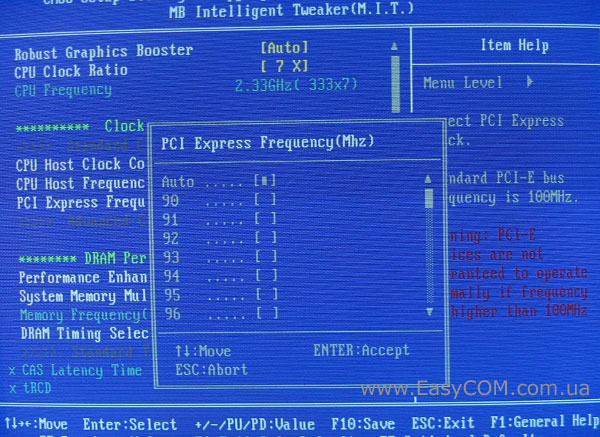

BIOS материнської плати GIGABYTE GA-G41MT-ES2L заснований на коді, написаному  компанією Award. Всі налаштування, необхідні для розгону системи, знаходяться у найпершій вкладці «MB Intelligent Tweaker(M.I.T.)». Ми винесли ці налаштування в таблицю для зручності та наочності.

Параметр

Назва меню

Діапазон

Крок

Множник частоти процесора

CPU Clock Ratio

 Залежно від процесора

1

Частота FSB

CPU Host Frequency

100-1200 МГц

1 МГц

Частота шини PCI Express

PCI Express Frequency

90-150 МГц

1 МГц

Продуктивність системи

Performance Enhance

Standard, Turbo, Extreme



Множник пам'яті

System Memory Multiplier

3, 4, Auto



Налаштування таймінгів і підтаймінгів пам'яті

Advanced Timing Control

Повний набір налаштувань окремо по кожному каналу



Параметр

Назва меню

Діапазон

Крок

Множник частоти процесора

CPU Clock Ratio

 Залежно від процесора

1

Частота FSB

CPU Host Frequency

100-1200 МГц

1 МГц

Частота шини PCI Express

PCI Express Frequency

90-150 МГц

1 МГц

Продуктивність системи

Performance Enhance

Standard, Turbo, Extreme



Множник пам'яті

System Memory Multiplier

3, 4, Auto



Налаштування таймінгів і підтаймінгів пам'яті

Advanced Timing Control

Повний набір налаштувань окремо по кожному каналу



Меню «Advanced BIOS Features» дозволяє вибрати з якого жорсткого диска буде проводитися завантаження системи, вибрати порядок завантажувальних пристроїв, а також включити або відключити деякі функції і технології.

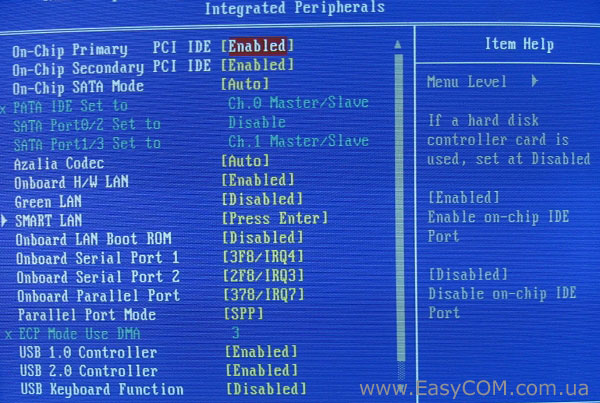

У меню «Integrated Peripherals» ви одержуєте доступ до керування портами і контролерами, які реалізовані на платі.

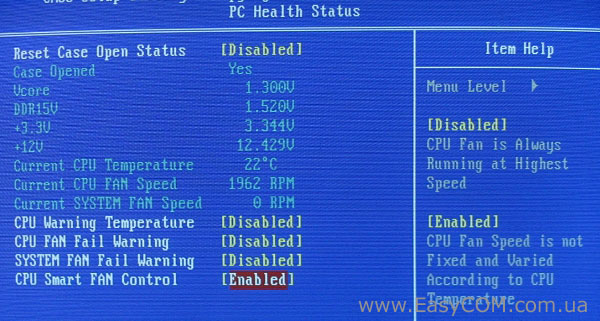

Системний монітор розташований на вкладці «PC Health Status». Він дозволяє проконтролювати напругу на ядрі процесора і модулях пам'яті, лініях живлення +12В і +3,3В, а також температуру центрального процесора і швидкість обертання процесорного та корпусного вентиляторів. Системний монітор підтримує контроль мінімальної частоти обертання вентиляторів, при якому система буде видавати попередження. На жаль, технологія автоматичного керування швидкістю обертання вентиляторів підтримується тільки для процесорного кулера.

Тестування

Для тестування материнської плати GIGABYTE GA-G41MT-ES2L використане наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

EVGA Geforce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

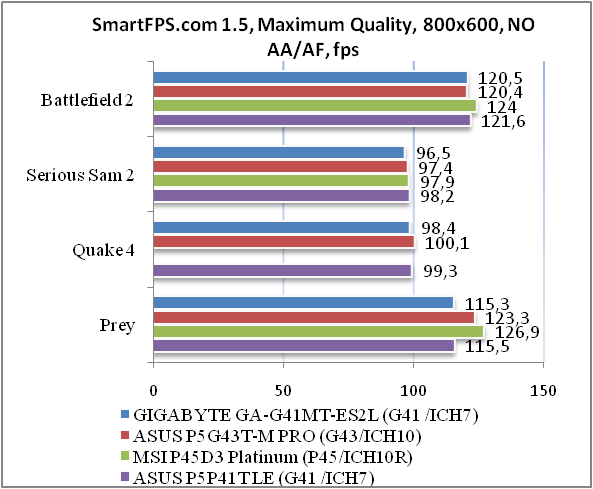

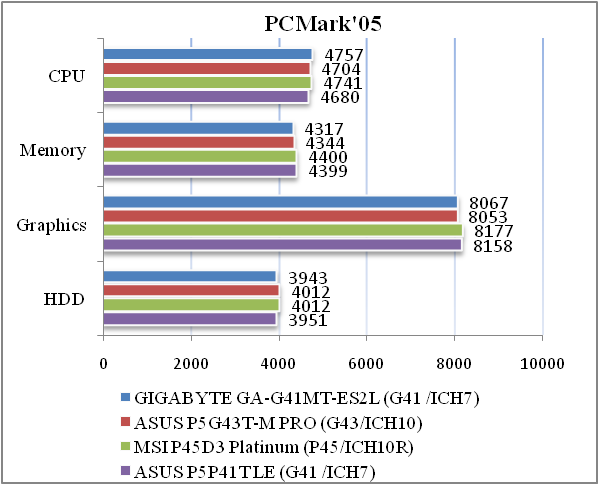

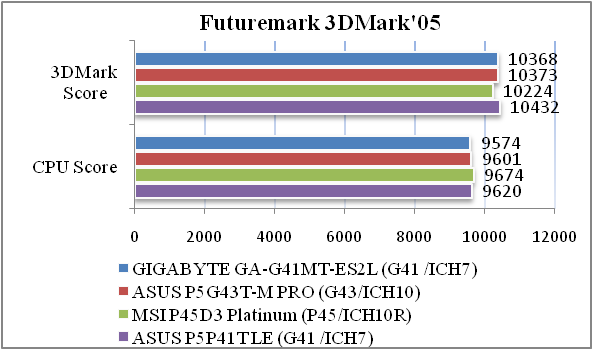

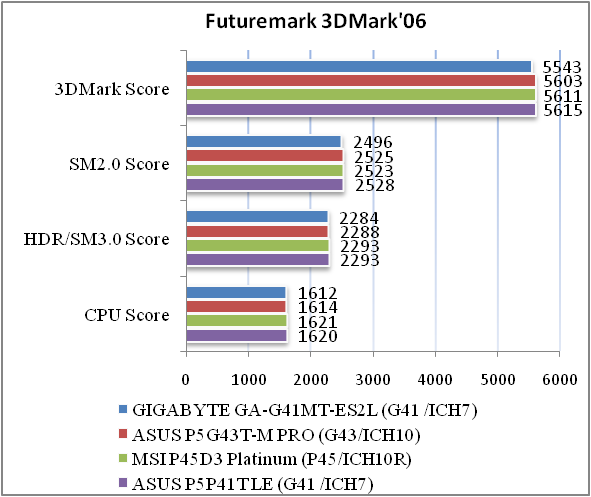

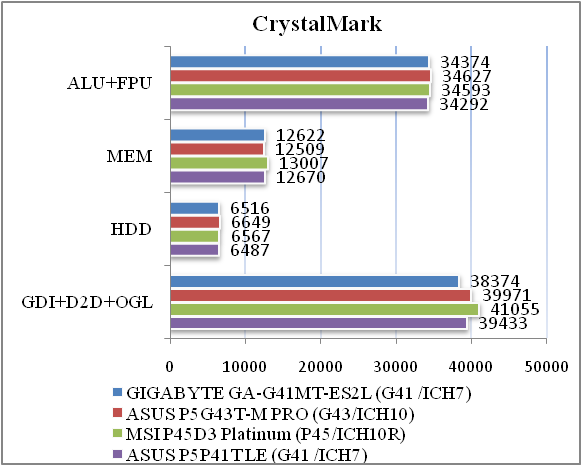

Материнська плата GIGABYTE GA-G41MT-ES2L показує високий рівень продуктивності та ні в чому не поступається іншим рішенням.

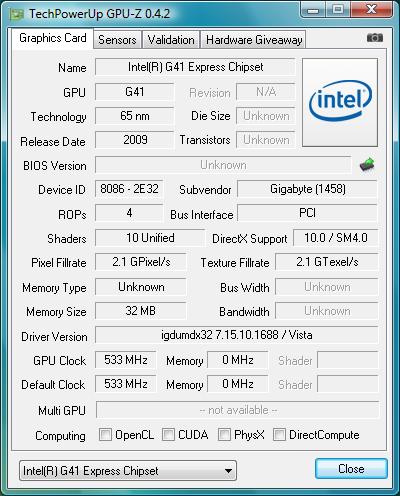

Утиліта GPU-Z коректно відображає інформацію про ядро вбудованої відеопідсистеми, але «не знає» пам'ять DDR3. З даних утиліти видно, що інтегрована графіка має чотири блоки ROP, десять шейдерних конвеєрів і підтримує DirectХ 10. Частота роботи графічного ядра становить 533 МГц.

Можливості розгону

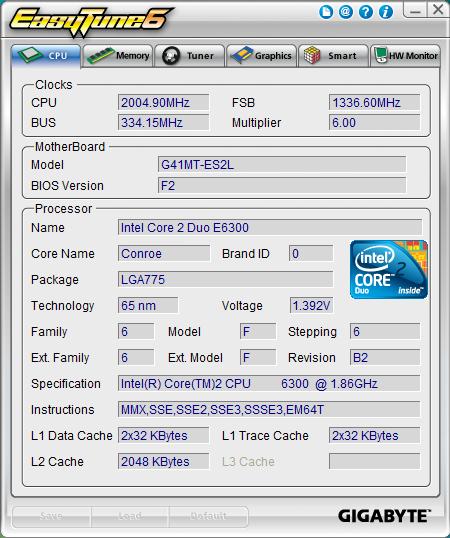

Для розгону системи ми вирішили скористатися фірмовою утилітою Easy Tune 6, а заодно і повірити її працездатність. Що ж, параметри процесора визначені коректно, показання монітора дорікань не викликають.

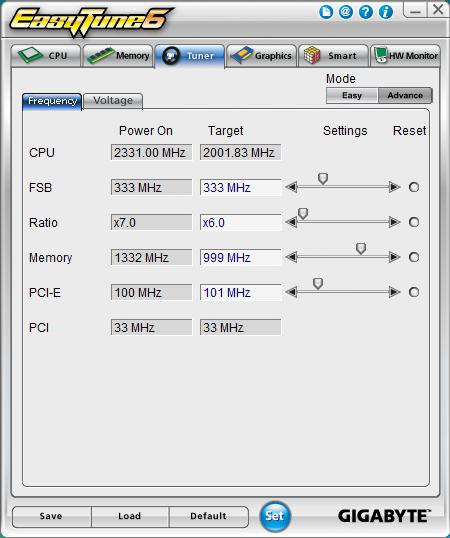

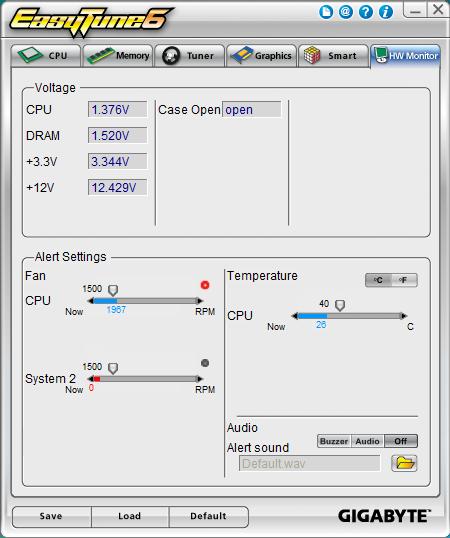

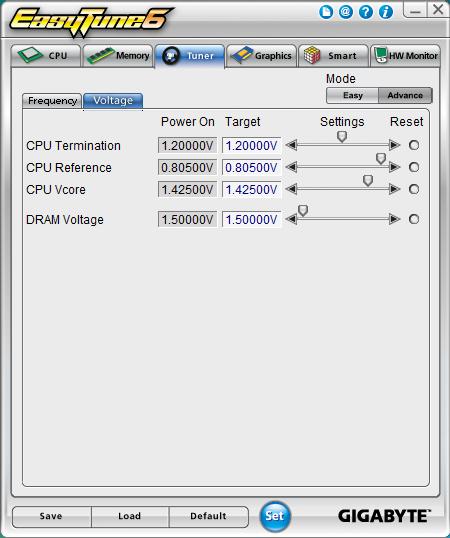

За допомогою Easy Tune 6 можна змінювати частоту шини і множник процесора, частоту роботи модулів пам'яті та шини PCI Express, напругу живлення на процесорі і модулях пам'яті. Однак, на наш погляд, в даної утиліти є один недолік – небезпечні і критичні значення не виділяються кольором, а хотілося б, особливо при зміні напруг. У всьому іншому дорікань на роботу ПО немає.

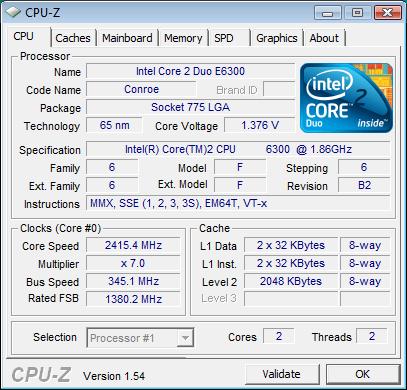

При розгоні вручну наш тестовий процесор вдалося розігнати до 2415 МГц. Приріст по частоті склав 29,8%. Для бюджетного рішення результат просто приголомшливий. Ми зробили два тести, щоб оцінити приріст продуктивності розігнаної системи.

Тест

Стандартні параметри системи

Розгін системи

Приріст, %

PCMark’05

CPU

4757

6149

29,26

Memory

4317

5272

22,12

CrystalMark

ALU+FPU

34374

44368

29,07

Memory

12622

14699

16,45

Тестування звукового тракту на основі кодека Realtek ALC888B

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+5.29, -24.06

Дуже погано

Рівень шуму, дБ (А)

-75.9

Середньо

Динамічні діапазон, дБ (А)

75.0

Середньо

Гармонійні викривлення, %

0.018

Добре

Гармонійні викривлення + шум, дБ(A)

-64.7

Погано

Інтермодуляційні викривлення + шум, %

0.071

Добре

Взаємопроникнення каналів, дБ

-74.2

Добре

Інтермодуляції на 10 кГц, %

0.532

Погано

Загальна оцінка



Середньо

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+5.22, -24.10

Дуже погано

Рівень шуму, дБ (А)

-75.4

Середньо

Динамічний діапазон, дБ (А)

75.2

Середньо

Гармонійні викривлення, %

0.0094

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-68.7

Середньо

Інтермодуляційні викривлення + шум, %

0.044

Добре

Взаємопроникнення каналів, дБ

-69.1

Добре

Інтермодуляції на 10 кГц, %

1.815

Погано

Загальна оцінка



Середньо

Аудіо-кодек Realtek ALC888B показує дуже посередні результати при тестуванні. Напевно інженери вирішили, що якщо плата позиціонується як бюджетне рішення, то виконувати більш-менш якісну обв'язку звукового кодека зовсім не обов'язково.

Висновки

Розглянута нами плата GIGABYTE GA-G41MT-ES2L показала високу продуктивність і її можна сміло рекомендувати як гарну основу для офісного комп'ютера. На користь «офісності» плати говорять присутні на ній порти COM і LPT, а також контролер FDD, що вже давно застарів і практично ніде не використовуваного, крім наших державних установ. На жаль, рекомендувати цю материнську плату для домашнього медіацентра немає сенсу – з відеовиходів присутні тільки D-SUB, інтегроване графічне ядро має невисоку продуктивність, а про якість обв'язки вбудованого звукового кодека краще взагалі не казати.

Переваги:

  • низька вартість;
  • наявність портів COM і LPT;
  • підтримка пам'яті DDR3.

Недоліки:

  • мінімізована комплектація;
  • посередня обв'язка звукового кодека;
  • важкий доступ до засувки роз’єму PCI Express x16;
  • спрощена схема живлення ЦП;
  • невисокий розгінний потенціал.


Автор: Олександра Пацуй
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
