Огляд і тестування материнської плати GIGABYTE GA-F2A88XM-HD3
20-03-2014
В даному огляді мова йтиме про одну із найдоступніших материнських плат у продуктовій лінійці компанії GIGABYTE, створеній на основі флагманського чіпсету AMD A88X. Модель GIGABYTE GA-F2A88XM-HD3 на момент тестування можна придбати в середньому всього за 65 – 70 доларів США, що робить її цікавим варіантом для складання компактної та недорогої системи. Ключовою її особливістю, крім форм-фактора microATX, є підтримка ряду портів і роз’ємів, які можуть пригодитися при офісному використанні новинки. Також відзначимо досить непогане оснащення сучасними портами SATA 6 Гбіт/с і USB 3.0. Подібний набір характеристик разом з доступною вартістю роблять GIGABYTE GA-F2A88XM-HD3 досить універсальним продуктом для складання систем із найрізноманітнішим цільовим призначенням. Також нагадаємо, що процесорний роз’єм Socket FM2+ передбачає встановлення не тільки нових APU серії AMD Kaveri, але й уже добре знайомих вам рішень лінійок AMD Trinity / Richland.
Давайте ж перейдемо безпосередньо до огляду та з'ясуємо всі переваги і недоліки тестованої моделі, якщо такі є.
Специфікація материнської плати GIGABYTE GA-F2A88XM-HD3:
Виробник |
GIGABYTE |
|
Модель |
GA-F2A88XM- HD3 (rev 3.0) |
|
Чіпсет |
AMD A88X |
|
Процесорний роз’єм |
Socket FM2+ |
|
Підтримувані процесори |
AMD A / AMD Athlon |
|
Частота використовуваної пам'яті |
2400* / 2133 / 1866 / 1600 / 1333 МГц (*OC) |
|
Підтримка пам'яті |
2 x 1,5В DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті |
|
Слоти розширення |
1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x16 |
х16 х16+х4 |
1 x PCI Express 2.0 x1 1 x PCI |
|
|
Дискова підсистема |
Чіпсет AMD A88X підтримує: 8 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10, JBOD |
|
LAN |
1 x Realtek 8111F (10/100/1000 Мб/с) |
|
Звукова підсистема |
Кодек Realtek ALC887 7.1-канальний звук S/PDIF Out |
|
Живлення |
24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V |
|
Вентилятори |
1 x роз’єм вентилятора CPU (4-контактний) 1 x роз’єм системного вентилятора (4-контактний) |
|
Охолодження |
Алюмінієвий радіатор на чіпсеті |
|
Зовнішні порти I/O |
1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудіопорти 1 х PS/2 (миша або клавіатура) |
|
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 8 x SATA 6 Гбіт/с 1 х роз’єм COM 1 х роз’єм LPT 1 x конектор виведення звуку на передню панель 1 x S/PDIF Out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS |
|
BIOS |
2 х 64 Мбіт AMI UEFI BIOS PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а |
|
Комплектація |
посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі |
|
Форм-фактор, розміри |
microATX 244 х 174 мм |
|
Сайт виробника |
GIGABYTE |
Все цены на Gigabyte+GA-F2A88XM-HD3
Упаковка та комплектація
Материнська плата GIGABYTE GA-F2A88XM-HD3 постачається в добре знайомій нам за іншими рішеннями компанії GIGABYTE коробці, виконаній зі щільного картону та прикрашеній якісною поліграфією. За традицією на лицьовій стороні відзначено не тільки найменування моделі, але і її відповідність концепції Ultra Durable 4 Plus, яка містить у собі наступні особливості:
- Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
- Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони відрізняються підвищеним рівнем ефективності, стабільності та надійності.
- Ultra Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.
У якості однієї з ключових переваг виступає наявність трьох відеовиходів на інтерфейсній панелі, включаючи HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

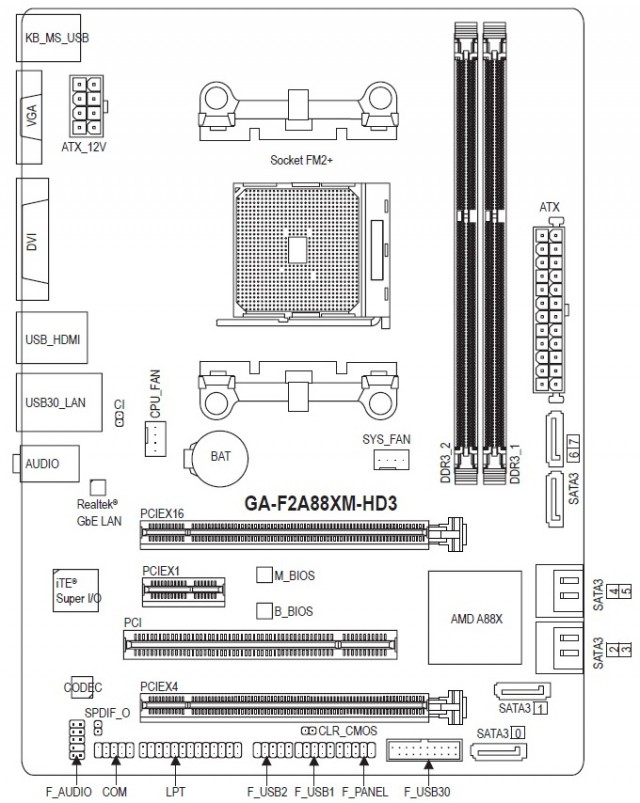

При розгляді зворотної сторони коробки, у першу чергу привертає до себе увагу велике схематичне зображення материнської плати, а також короткий перелік її специфікації.
Окремо виділимо кілька цікавих особливостей новинки:
- додатковий захист друкованої плати від вологи та високих температур;
- використання окремого запобіжника на кожний порт USB на інтерфейсній панелі, що у випадку поломки одного з них збереже працездатність інших.
Мабуть, одними з найбільш затребуваних технологій є GIGABYTE ON/OFF Charge і 3x USB Power, з описом яких ви можете ознайомитися в одному з наших попередніх матеріалів.

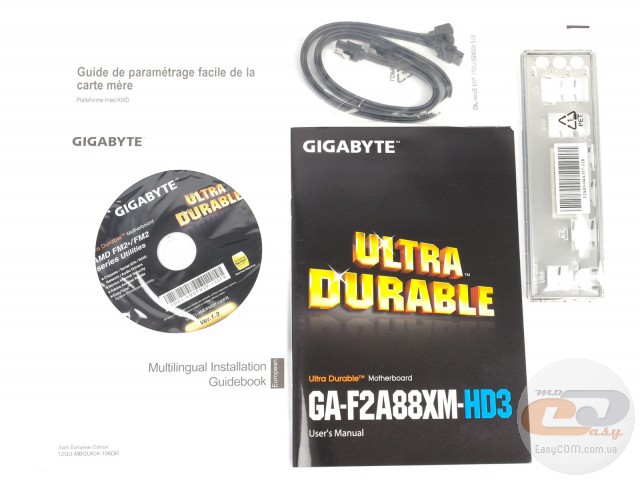

Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці виявилися тільки два кабелі SATA. Подібний «спартанський» комплект поставки повністю відповідає ціновому позиціонуванню новинки. Його буде цілком достатньо для першого складання та запуску системи.

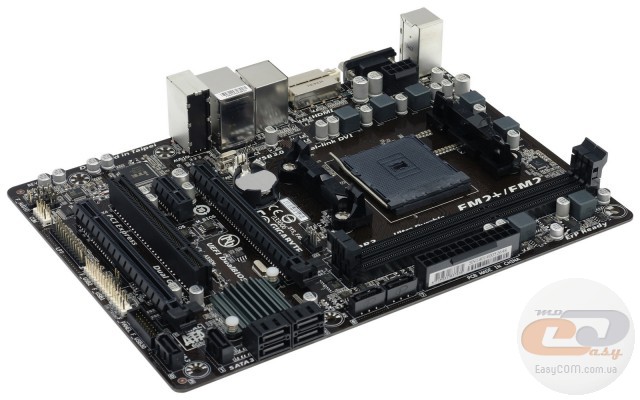

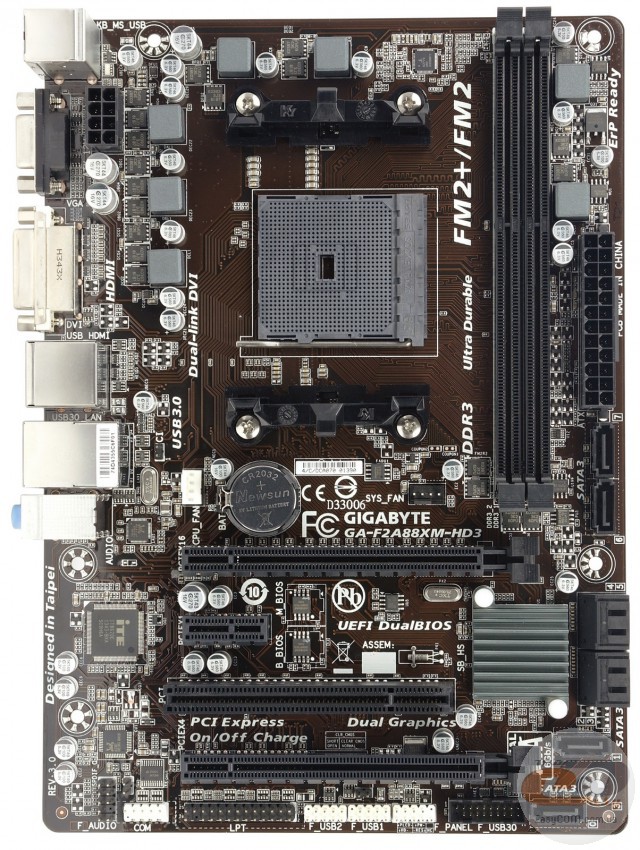

Дизайн і особливості плати
На відміну від недавно розглянутої нами GIGABYTE GA-F2A88XM-D3H, яка має дуже схожі можливості й аналогічний форм фактор, новинка виконана на більш вузькій друкованій платі (174 мм проти 244 мм), що дозволяє говорити про кращу її сумісність із найбільш компактними корпусами. У зв'язку з цим виробнику довелося пожертвувати парою DIMM-слотів, використовувати більш компактний радіатор охолодження чіпсету, а також розташувати всі вісім портів SATA 6 Гбіт/с у різних частинах правого нижнього кута текстоліту. В іншому ж перед нами типовий представник сегменту доступних рішень компанії GIGABYTE, який виконаний на друкованій платі темно-коричневого кольору та оформлений досить непомітно, з перевагою чорного кольору. Що ж стосується дещо нестандартного компонування, то ніяких проблем зі складанням системи у вас не виникне.

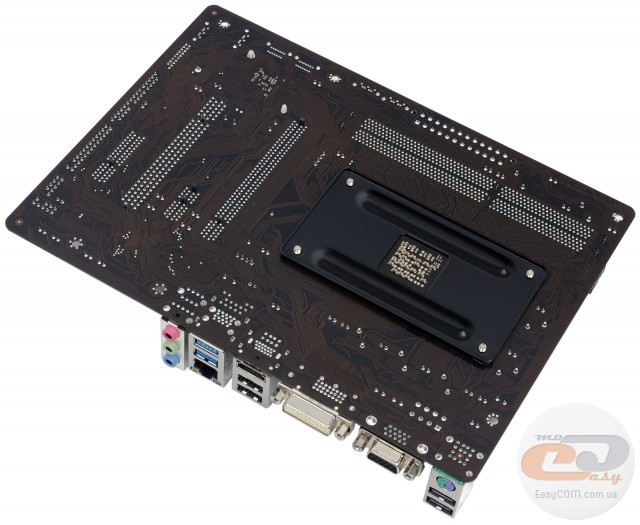

Зворотна сторона друкованої плати привертає увагу хіба що стандартною опорною пластиною процесорного роз’єму, а також пластиковими кліпсами кріплення єдиного радіатора системи охолодження.

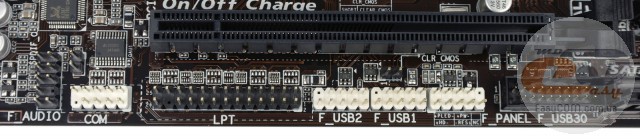

У нижній частині текстоліту розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і LPT, джампер для скидання CMOS, дві колодки для активації додаткових інтерфейсів USB 2.0, один роз’єм USB 3.0, а також колодка підключення фронтальної панелі. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то всі чотири відповідні інтерфейси (два внутрішні та два зовнішні) також функціонують завдяки чіпсету.

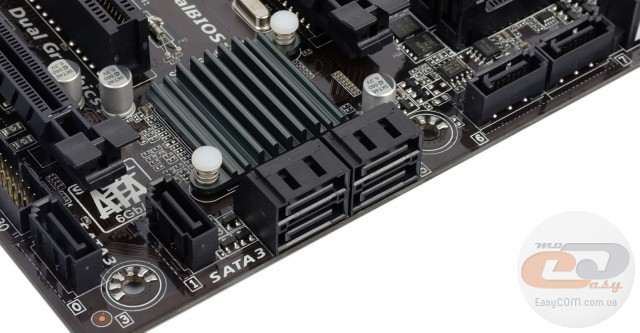

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с. Усі вони функціонують завдяки мікросхемі AMD A88X. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD. Як бачимо, через зменшення ширини друкованої плати всі роз’єми розташовані досить різноманітно: одна половина перпендикулярно поверхні текстоліту, а інша – паралельно. Втім, це не несе в собі ніякого дискомфорту для користувача.

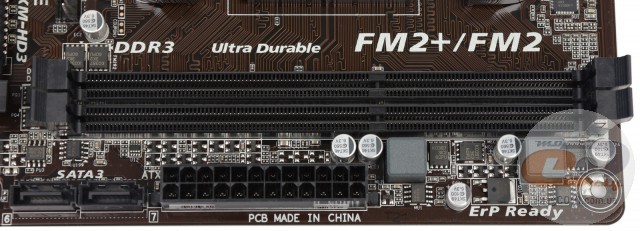

Новинка оснащена тільки двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.
Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 16 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення більшості поставлених користувачем завдань.

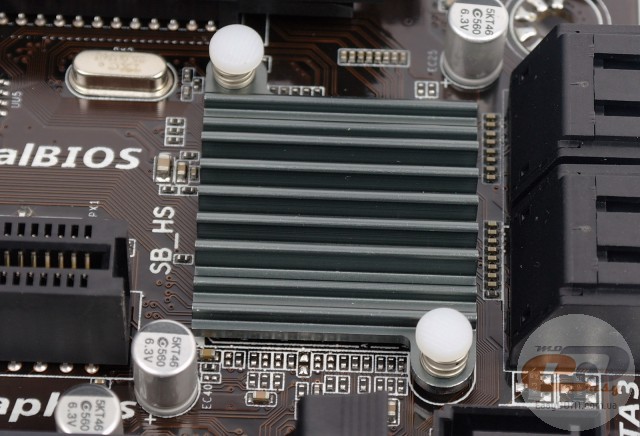

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, закріпленого за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від чіпсету AMD A88X. У процесі тестування були зафіксовані наступні температурні показники:
- радіатор охолодження чіпсету– 40,3°C;
- елементи підсистеми живлення процесора – 65,3°C.
Отримані результати можна назвати непоганими, враховуючи компактні габарити самого радіатора. До критичних температур є ще дуже великий запас.

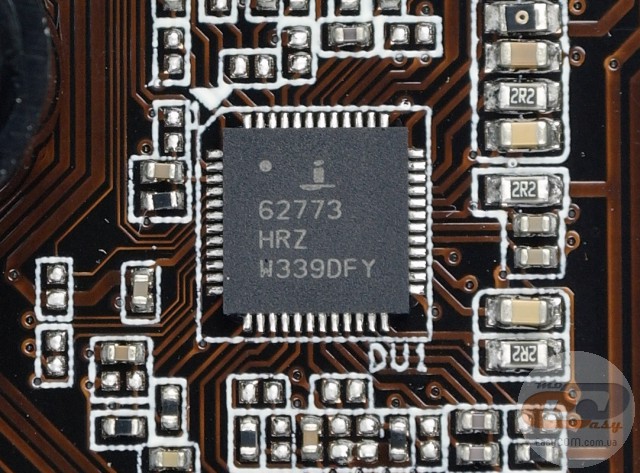

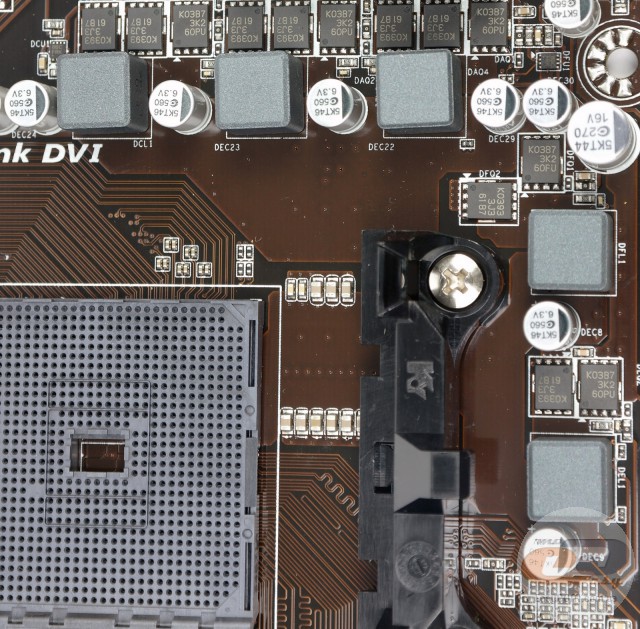

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері Intersil 62773. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

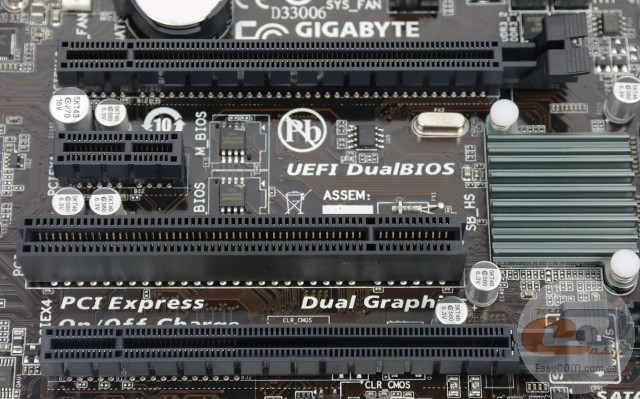

Можливості розширення функціональності в GIGABYTE GA-F2A88XM-HD3 представлені чотирма слотами:
- PCI Express 3.0 x16 (у режимі х16);
- PCI Express 2.0 x1;
- PCI;
- PCI Express 2.0 x16 (у режимі х4).
Незважаючи на підтримку технології AMD CrossFireX, у цьому випадку варто говорити тільки про встановлення однієї відеокарти, оскільки розподіл ліній за схемою х16+х4 не дозволить розкрити потенціал спільної роботи двох графічних прискорювачів. Також ви зможете встановити одну високопродуктивну відеокарту із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до слоту розширення PCI Express 2.0 x16.

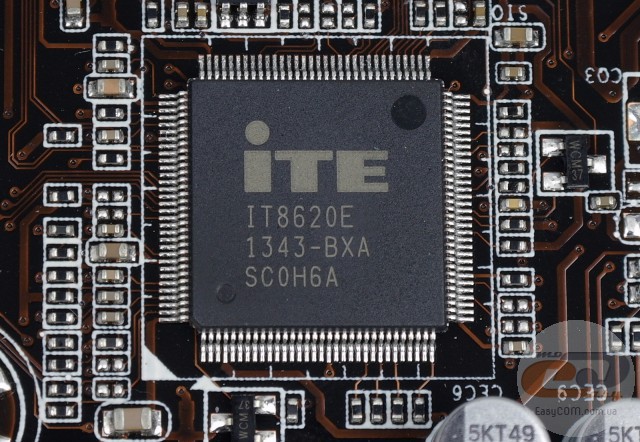

Можливості Multi I/O реалізовані на базі мікросхеми ITE IT8620E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

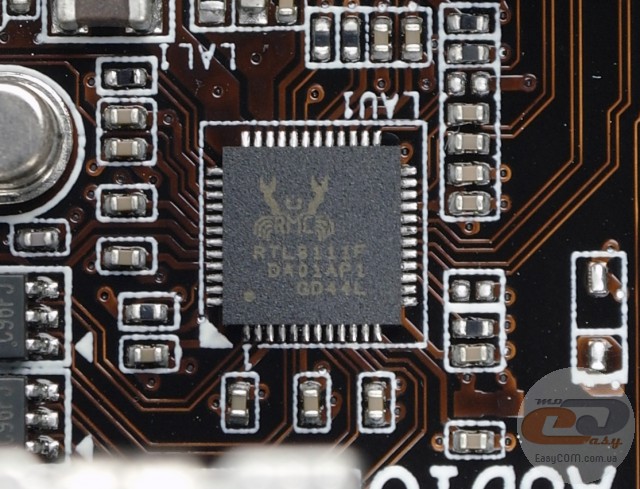

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

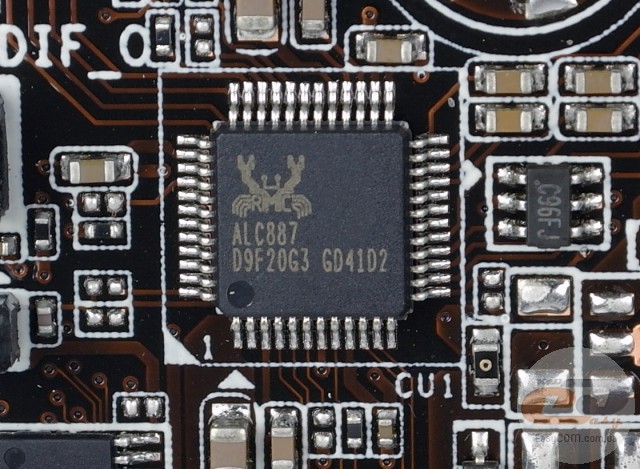

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

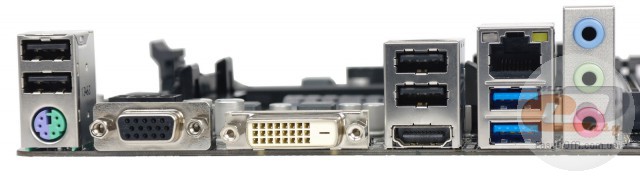

На інтерфейсну панель моделі GIGABYTE GA-F2A88XM-HD3 виведені наступні порти:
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 4 х USB 2.0;
- 1 х PS/2 (миша або клавіатура);
- 3 x аудіопорти.
Беручи до уваги цілком достатню за сучасними мірками кількість портів USB (включаючи два USB 3.0), а також хороший набір відеовиходів, можна сміливо радити дану модель для складання мультимедійного ПК. Труднощі можуть виникнути лише при підключенні багатоканальної акустики, для чого вам доведеться додатково скористатися аудіовиходами на фронтальній панелі корпусу або передавати багатоканальний звук за допомогою відеопорту HDMI.
Окремо відзначимо можливість підключення виносних панелей з портами COM і LPT, що суттєво розширює перелік підтримуваної комп'ютером периферії, а також безсумнівну перевагу у вигляді інтерфейсу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).
Можливості організації охолодження усередині системного корпусу в новинки цілком стандартні, як для компактної моделі. У наявності два 4-контактні роз’єми для підключення вентиляторів. Один із них служить для системи охолодження CPU, у той час як другий призначений для підключення системного вентилятора.
UEFI BIOS
Модель GIGABYTE GA-F2A88XM-HD3 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

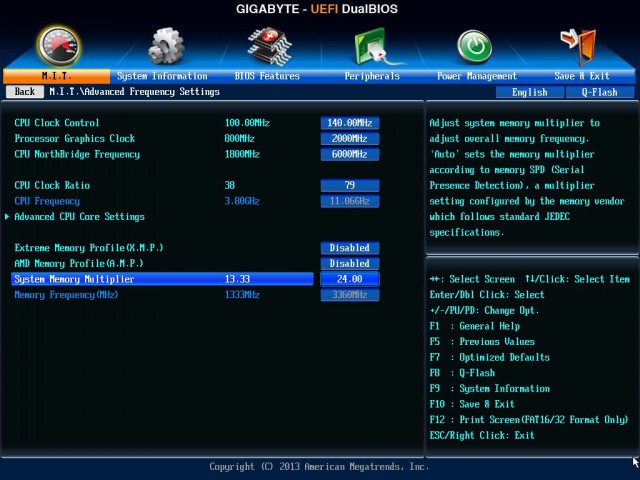

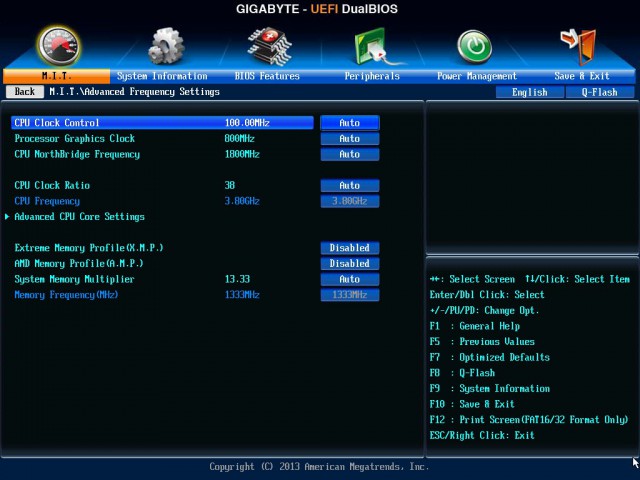

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра та оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.
Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 МГц до 2400 МГц.

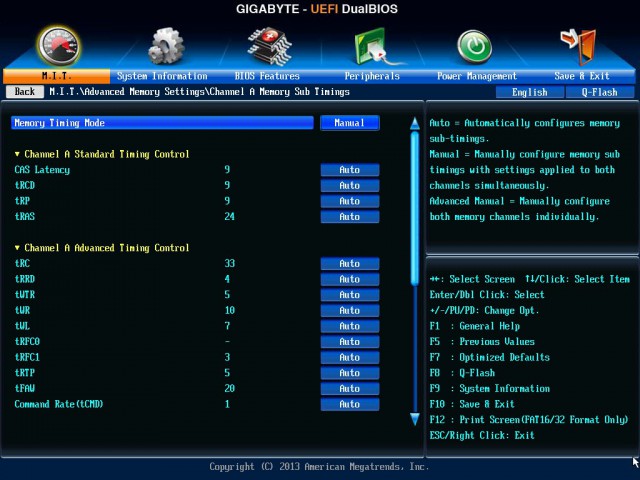

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

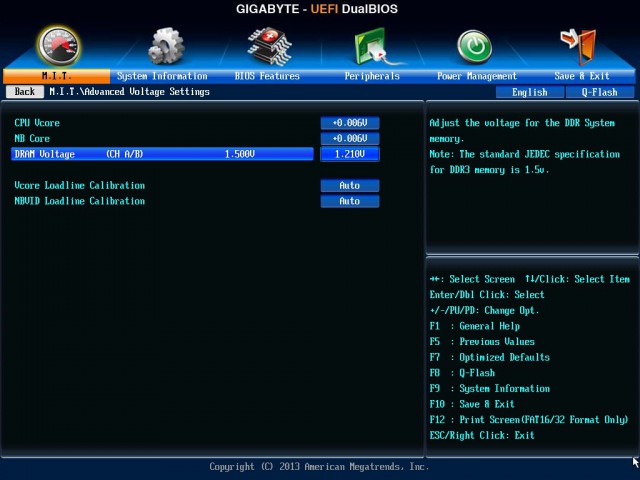

Також у наявності можливість тонкого налаштування напруг на основних компонентах системи.
Налаштування, необхідні для оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
Процесорний множник |
CPU Clock Ratio |
8 – MAX |
1 |
|
Processor Graphics Clock |
300 - 2000 |
1 |
Частота оперативної пам'яті |
System Memory Multiplier |
800 – 2400 |
|
|
CPU Clock Control |
100,00 – 140,00 |
1,00 |
|
CPU NorthBridge Frequency |
800 - 6000 |
100 |
Напруга на процесорі |
CPU Vcore |
+0,000 – +0,300 |
0,006 |
|
NB Core |
+0,000 - +0,300 |
0,006 |
Напруга на оперативній пам'яті |
DRAM Voltage |
1,200 – 1,900 |
0,010 |
Таймінги оперативної пам'яті |
Timing Control |
CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW |
|

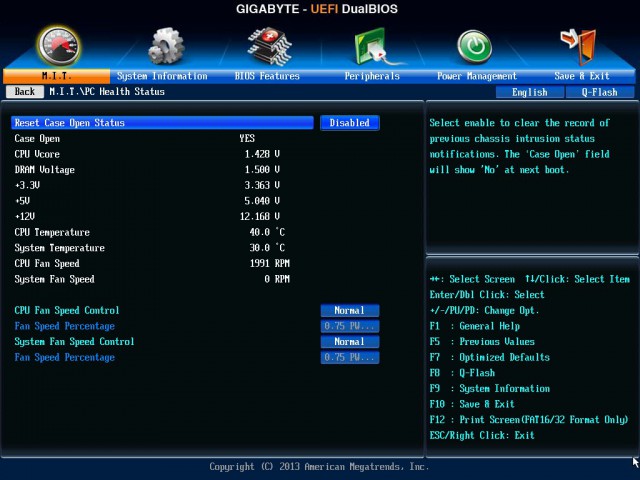

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті й на лініях живлення +12В, +5В і +3,3В.
Окремо відзначимо можливість зняття «скріншотів» і підтримку російської мови.
Можливості розгону

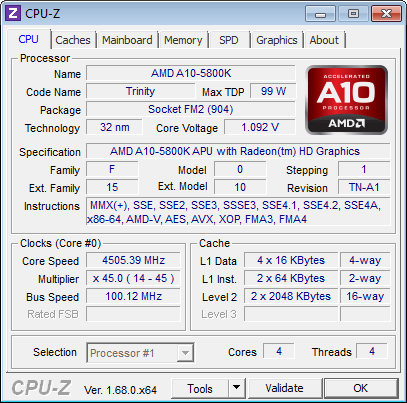

Ручний розгін проходить нормально тільки у випадку незначного збільшення напруги (в межах до +0,24 В). У результаті тактову частоту тестового APU AMD A10-5800K вдалося зафіксувати на рівні 4505 МГц.
При спробі подальшого підвищення датчик починав показувати занижені значення напруги - 1,09 В, при стандартному 1,45 В. Оскільки при такій напрузі система попросту б не запустилася, можна зробити висновок, що в материнської плати є певні проблеми з ручним розгоном. Можливо, це є особливістю винятково нашого екземпляра або проявляється при використанні тільки APU AMD Trinity. Проте досить складно радити дану модель як основу для оверклокінгу.

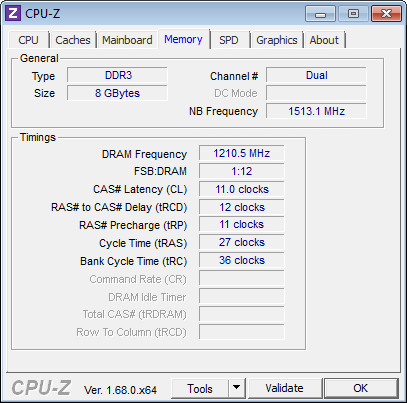

За допомогою відповідного профілю, систему вдалося запустити при частоті оперативної пам'яті 2400 МГц.
Тестування
Для перевірки можливостей материнської плати GIGABYTE GA-F2A88XM-HD3 використовувалося наступне обладнання:
APU |
AMD A10-5800K |
|
Кулер |
Scythe Mugen 3 Rev. B PCGH Edition |
|
Оперативна пам'ять |
4 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
|
Відеокарта |
AMD Radeon HD 7660D |
|
Пристрій відеозахоплення |
AVerMedia Live Gamer Portable |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |

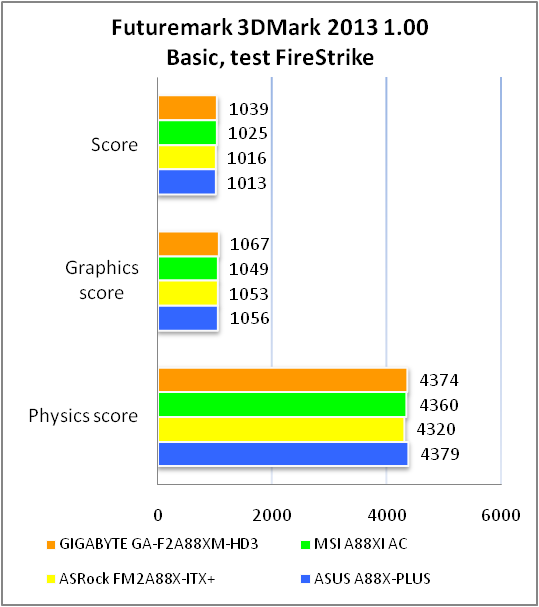

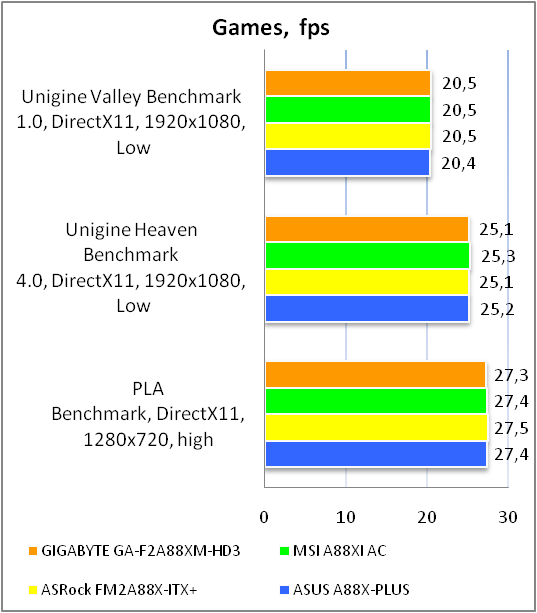

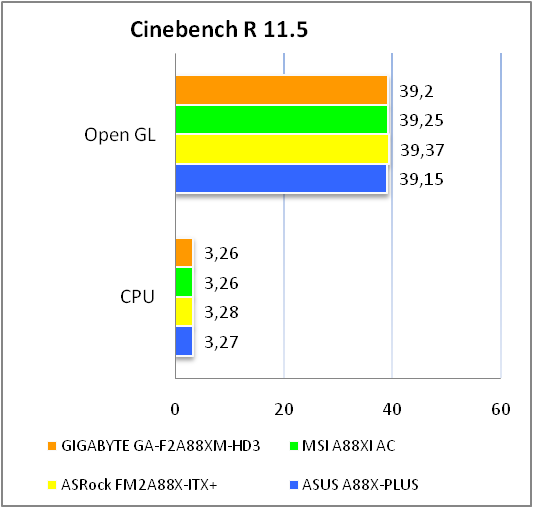

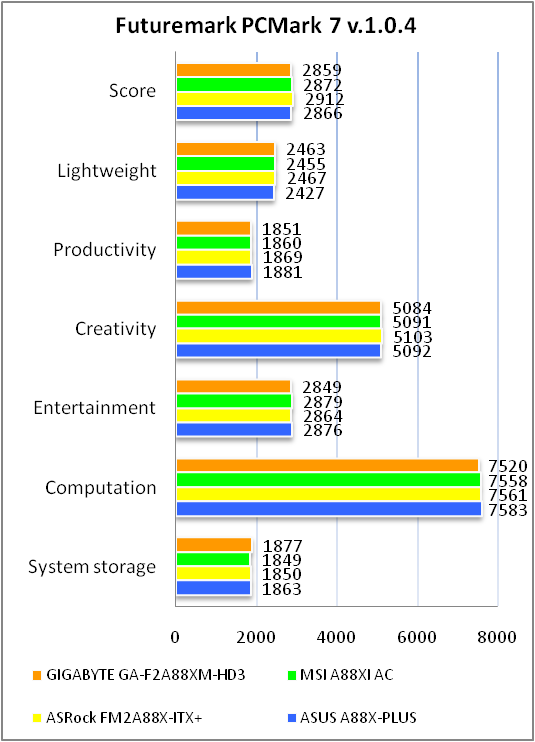

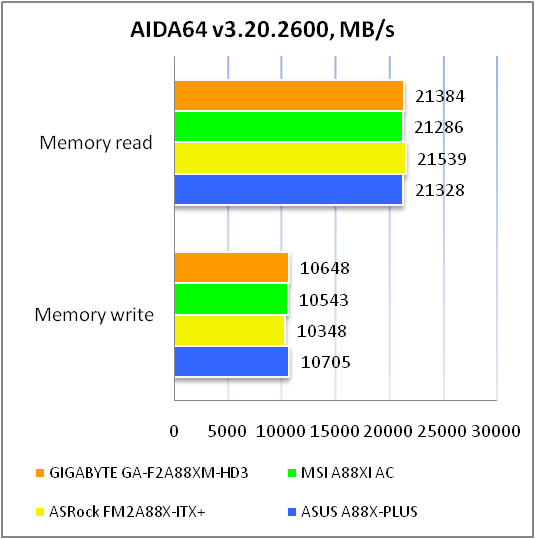

Результати тестів
У процесі тестування GIGABYTE GA-F2A88XM-HD3 показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати та хорошу оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.03, -0.02 |
Відмінно |
Рівень шуму, дБ (А) |
-83.5 |
Добре |
Динамічний діапазон, дБ (А) |
83.4 |
Добре |
Гармонійні викривлення, % |
0.0026 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-75.4 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.021 |
Добре |
Взаємопроникнення каналів, дБ |
-82.9 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.020 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-88.3 |
Добре |
Динамічний діапазон, дБ (А) |
88.3 |
Добре |
Гармонійні викривлення, % |
0.0029 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-77.8 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.014 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-83.0 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.012 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Можливостей встановленого аудіокодека Realtek ALC887 буде цілком достатньо більшості покупців GIGABYTE GA-F2A88XM-HD3. Інші ж завжди зможуть встановити дискретну звукову плату - благо в наявності є досить різноманітний набір слотів розширення.
Висновки
За підсумками тестування материнської плати GIGABYTE GA-F2A88XM-HD3 варто відзначити, що в новинки є кілька важливих переваг. По-перше, це її дуже доступна вартість. По-друге, використання флагманського чіпсету, який забезпечує досить широкі функціональні можливості, включаючи підтримку високошвидкісних інтерфейсів SATA 6 Гбіт/с і USB 3.0, а також різноманітного набору слотів розширення. Слід пам'ятати й про застосування фірмового дизайну Ultra Durable 4 Plus, а також про використання ряду корисних фірмових технологій.
Серед особливостей GIGABYTE GA-F2A88XM-HD3 слід виділити підтримку лише двох слотів для модулів оперативної пам'яті, трохи незручне підключення багатоканальної акустики й невеликі проблеми, які виникли в нас при розгоні тестового зразка APU AMD A10-5800K.
В іншому ж перед нами функціонально збалансоване і доступне рішення, яке може послужити основою для різноманітних систем: навчальних, мультимедійних, ігрових і робочих.
Переваги:
- концепція Ultra Durable 4 Plus, яка включає якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
- підтримка портів USB 3.0 і SATA 6 Гбіт/с;
- підтримка портів COM і LPT;
- хороше компонування інтерфейсної панелі;
- підтримка ряду фірмових технологій і утиліт;
- різноманітний набір слотів розширення;
- наявність двох мікросхем із прошиваннями BIOS;
- доступна вартість.
Особливості:
- два DIMM-слоти для встановлення модулів оперативної пам'яті;
- незручне підключення багатоканальної акустики.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
