Огляд і тестування материнської плати GIGABYTE GA-F2A58M-HD2
29-09-2014
У більшості випадків при складанні недорого офісного або домашнього комп'ютера материнська плата не є тим компонентом, який вимагає значних грошових вкладень. Для користувачів, які не захоплюються екстремальним розгоном та не використовують безліч карт розширення, цілком достатньо моделі у форм-факторі microATX, яка зібрана з надійних компонентів і має базовий функціонал. Зекономлені кошти дозволять придбати більш продуктивний процесор або дискретну відеокарту, що, безумовно, оцінять ощадливі покупці.
Героїнею даного матеріалу є материнська плата GIGABYTE GA-F2A58M-HD2, яка незважаючи на свою невисоку вартість, має багато можливостей своїх старших колег.
Специфікація материнської плати GIGABYTE GA-F2A58M-HD2:
Виробник |
GIGABYTE |
Модель |
GA-F2A58M-HD2 (rev 3.x) |
Чіпсет |
AMD A58 |
Процесорний роз’єм |
Socket FM2+ |
Підтримувані процесори |
AMD A / AMD Athlon |
Частота використовуваної пам'яті |
2400* / 2133 / 1866 / 1600 / 1333 МГц (*у розгоні) |
Підтримка пам'яті |
2 x DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті |
Слоти розширення |
1 x PCI Express 3.0 x16 (у режимі х16) 1 x PCI Express 2.0 x1 1 x PCI |
Дискова підсистема |
Чіпсет AMD A58 підтримує: 4 x SATA 3 Гбіт/с Підтримка масивів RAID 0, RAID 1, RAID 10 і JBOD |
LAN |
1 x Realtek RTL8111F (10/100/1000 Мб/с) |
Звукова підсистема |
2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC887 |
Живлення |
24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V |
Вентилятори |
1 x роз’єм вентилятора CPU (4-контактний) 1 x роз’єм підключення системних вентиляторів (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
1 x PS/2 (клавіатура або миша) 4 x USB 2.0 1 x D-Sub 1 x DVI-D 1 x HDMI 1 x LAN (RJ45) 3 x аудіопорти |
Внутрішні порти I/O |
4 x SATA 3 Гбіт/с 2 x USB 2.0 (кожний з підтримкою двох USB 2.0) 1 x блок конекторів передньої панелі 1 x конектор виведення звуку на передню панель 1 х S/PDIF Out 1 х COM 1 x джампер для скидання CMOS |
BIOS |
2 х 64 Мбіт UEFI AMI BIOS, ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.7 |
Форм-фактор |
microATX |
Розміри |
226 x 174 мм |
Сайт виробника Сторінка продукту |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка та комплектація
Упаковка материнської плати виконана зі щільного картону, пофарбованого в чорний колір. Її лицьова сторона містить логотип виробника та назву моделі, а також список особливостей, які входять у фірмову концепцію Ultra Durable 4 Plus:
- Ultra Cool – для охолодження чіпсету використовується алюмінієвий радіатор;
- Ultra Performance – застосовуються твердотільні конденсатори та польові транзистори зі зниженим опором відкритого каналу, які оптимізовані для роботи при підвищеній температурі;
- Ultra Safe – завдяки технології GIGABYTE DualBIOS, яка передбачає використання основної та резервної мікросхем BIOS, присутня можливість відновити працездатність комп'ютера у випадку збою або невдалого прошивання основного чіпа.
Також тут особливо відзначений сценарій роботи, при якому можливе одночасне підключення до трьох моніторів. Це досягається завдяки наявності роз’ємів D-Sub, DVI-D і HDMI на інтерфейсній панелі материнської плати.
На звороті коробки міститься більш детальний опис основних компонентів, які розташовані на текстоліті, і роз’ємів інтерфейсної панелі. Усе це продубльовано наочною схемою із застосуванням барвистих піктограм. Особливо варто відзначити такі характеристики:
- завдяки спеціальній мікросхемі забезпечується захист від перенапруги;
- застосовується текстоліт зі спеціальною схемою укладання скловолокна в основі, що підвищує рівень захисту від вологи та струмів короткого замикання;
- присутня система захисту від електростатичних розрядів для портів USB і RJ45 на інтерфейсній панелі;
- порт HDMI підтримує роздільну здатністу 4K Ultra HD і може повноцінно працювати разом з відповідним монітором або телевізором;
- можливість зарядки портативних пристроїв від портів USB материнської плати навіть при вимкненому комп'ютері завдяки підтримці технології GIGABYTE ON/OFF Charge.
Комплект поставки GIGABYTE GA-F2A58M-HD2 складається тільки з найнеобхідніших аксесуарів, а саме:
- двох кабелів SATA;
- заглушки інтерфейсної панелі;
- диска з ПЗ та драйверами;
- посібника користувача.
Дизайн і особливості плати

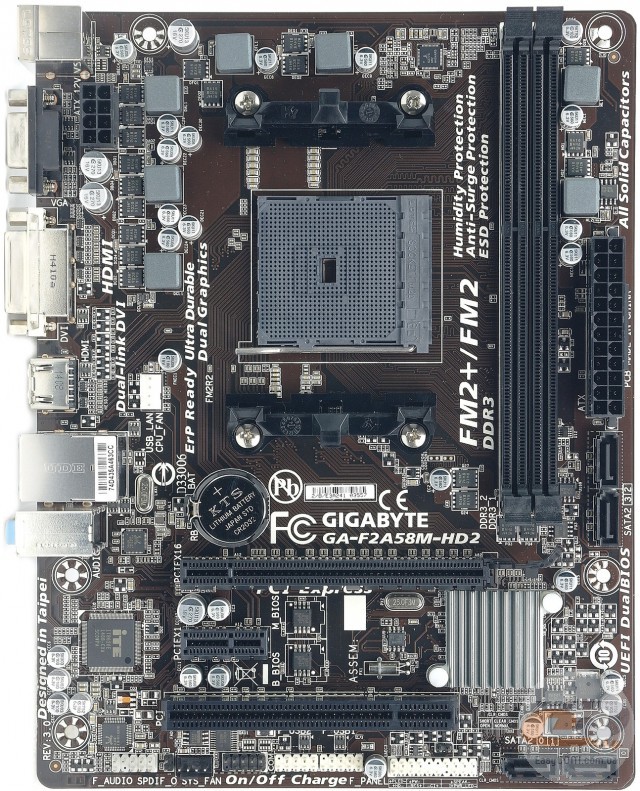

Новинка виконана на друкованій платі у форматі microATX, яка пофарбована в темно-коричневий колір. Розташування всіх основних роз’ємів, портів і навіть отворів для гвинтів кріплення в ній виконане досить вдало, тому в нас не виникло ніяких ускладнень при встановленні її в корпус і подальшому складанні комп'ютера.

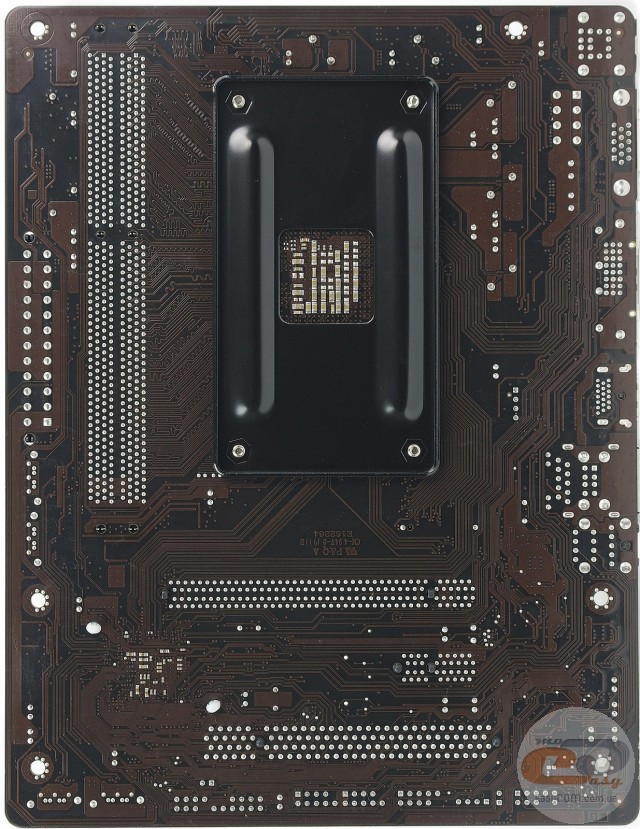

На звороті друкованої плати знаходиться опорна пластина, яка зміцнює процесорний роз’єм та дозволяє встановити досить масивну систему охолодження CPU. Також тут можна побачити дві білі кліпси, якими кріпиться алюмінієвий радіатор на чіпсеті.

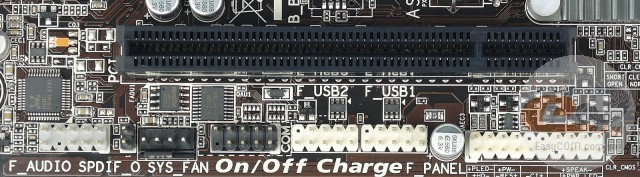

У нижній частині друкованої плати розташовані такі роз’єми: колодка підключення аудіороз’ємів передньої панелі, конектор для корпусного вентилятора, COM-порт, дві колодки для інтерфейсів USB 2.0, а також колодка з елементами керування фронтальної панелі. Загальна кількість портів USB 2.0 рівна восьми: чотири внутрішні та чотири на інтерфейсній панелі. Усі вони реалізовані силами набору системної логіки.

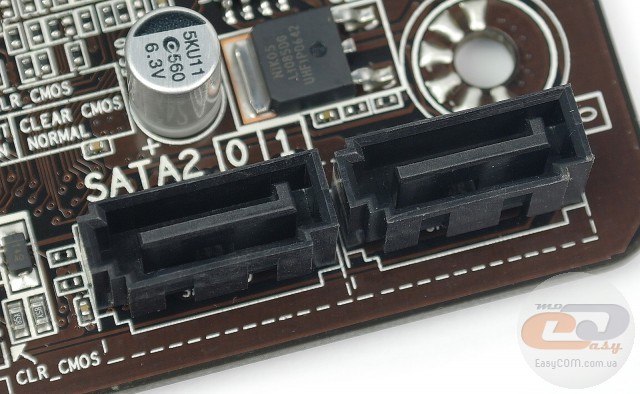

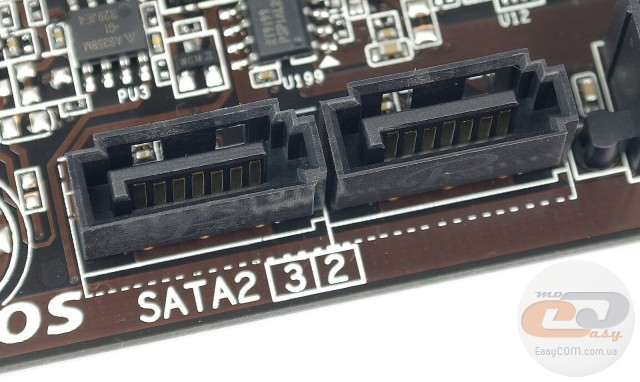

Дискова підсистема новинки працює під управлінням мікросхеми AMD A58. Вона представлена чотирма портами SATA 3 Гбіт/с. Вони підтримують роботу в масивах RAID 0, RAID 1, RAID 10 і JBOD. Також потрібно відзначити, що два роз’єми розташовані по правому краю текстоліту, а ще два містяться в нижній частині друкованої плати. Така конструкція полегшує процес підключення накопичувачів, оскільки не дозволяє створити велике скупчення кабелів в одному місці. Та й встановлення навіть габаритних карт розширення не перешкодить вільному до них доступу.

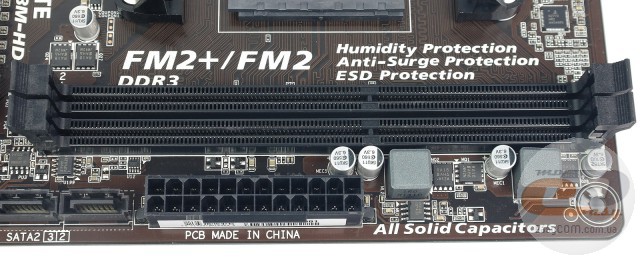

Для монтажу модулів оперативної пам'яті стандарту DDR3 передбачені два DIMM-слоти. Вони підтримують двоканальний режим роботи й обладнані засувками з двох сторін.
Хоча заявлена підтримка до 64 ГБ оперативної пам'яті, але враховуючи відсутність у продажі планок ємністю понад 8 ГБ, реальний максимальний обсяг становитиме 16 ГБ. У цілому ж цього буде достатньо для вирішення більшості повсякденних і мультимедійних завдань, на які й розрахована дана материнська плата.

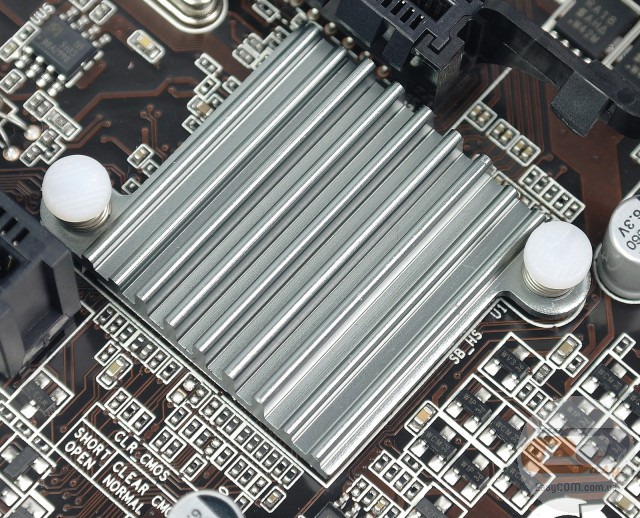

Система охолодження GIGABYTE GA-F2A58M-HD2 обмежується одним алюмінієвим радіатором, який встановлений на чіпсеті. А от елементи підсистеми живлення не обладнані яким-небудь додатковим охолодженням. Під час тестування на даних компонентах були зафіксовані наступні температурні показники:
- радіатор на чіпсеті – 49,1°C;
- польові транзистори підсистеми живлення – 69,4°C;
- дроселі підсистеми живлення – 65,3°C.
Як бачимо, при максимальному навантаженні елементи підсистеми живлення розігріваються досить сильно. Однак тут використовуються твердотільні конденсатори та польові транзистори, які розраховані на роботу при підвищеній температурі, тому даний факт не повинен вплинути на стабільність роботи материнської плати.

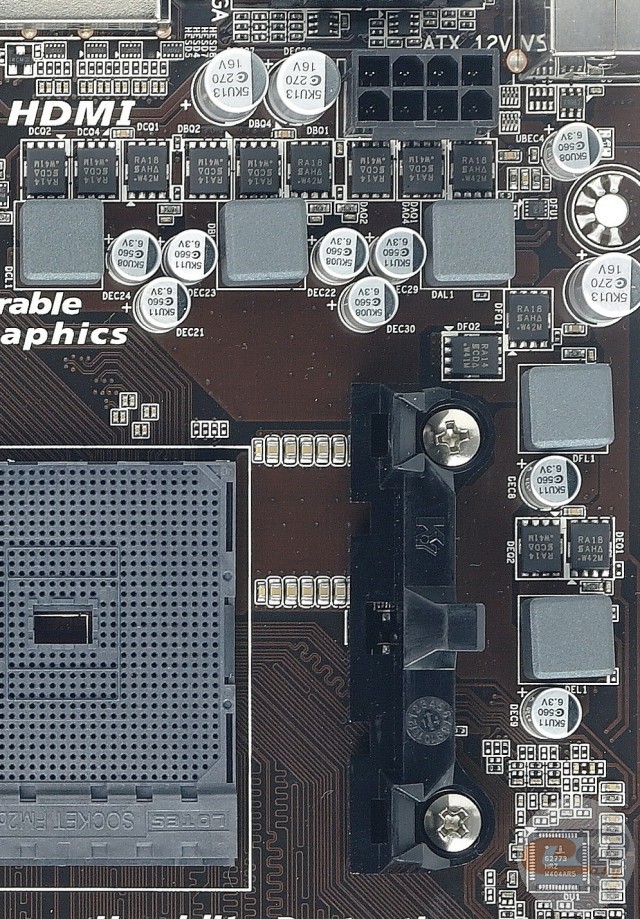

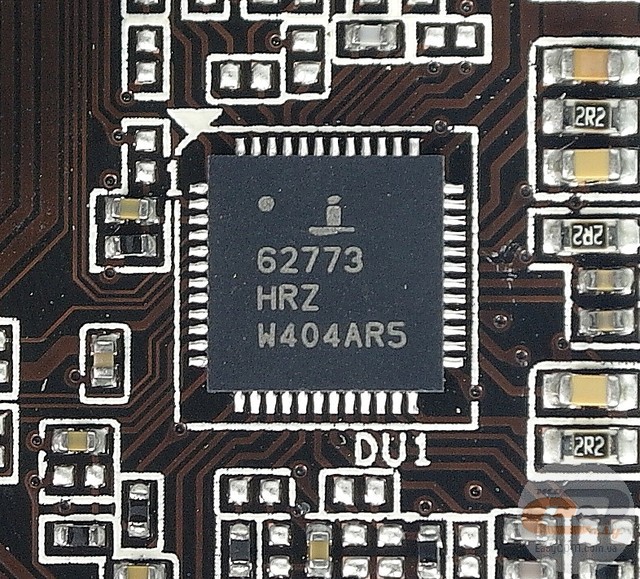

Підсистема живлення центрального процесора виконана за 5-фазною схемою. Як уже згадувалося вище, у її колах застосовуються тільки високоякісні компоненти, які відрізняються підвищеною надійністю при роботі. У якості контролера використовується мікросхема Intersil ISL62773. Подача живлення здійснюється за допомогою основного 24-контактного та додаткового 8-контактного роз’ємів.

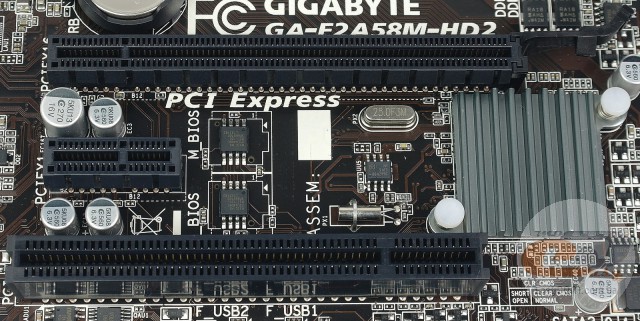

GIGABYTE GA-F2A58M-HD2 обладнана таким набором слотів для карт розширення:
- PCI Express 3.0 x16 (у режимі х16);
- PCI Express 2.0 x1;
- PCI.
Якщо продуктивності вбудованого в APU графічного ядра буде недостатньо, то є можливість додатково встановити дискретну відеокарту в слот PCI Express 3.0 x16. При цьому нагадаємо, що стандарт PCI Express 3.0 використовуватиметься лише за умови встановлення процесорів лінійки AMD Kaveri. Якщо ж застосовуються рішення серій AMD Trinity або AMD Richland, то даний роз’єм підтримуватиме стандарт PCI Express 2.0 x16.
Також можна підключити звукову карту з роз’ємом PCI Express 2.0 x1 або PCI.
Варто звернути увагу, що одночасне встановлення графічної та звукової карти в слоти PCI Express 3.0 x16 і PCI Express 2.0 x1 у більшості випадків буде неможливе. Це зумовлено тим, що практично всі графічні прискорювачі середнього та вищого цінового діапазону комплектуються габаритними двохслотовими, а іноді й трьохслотовими системами охолодження.

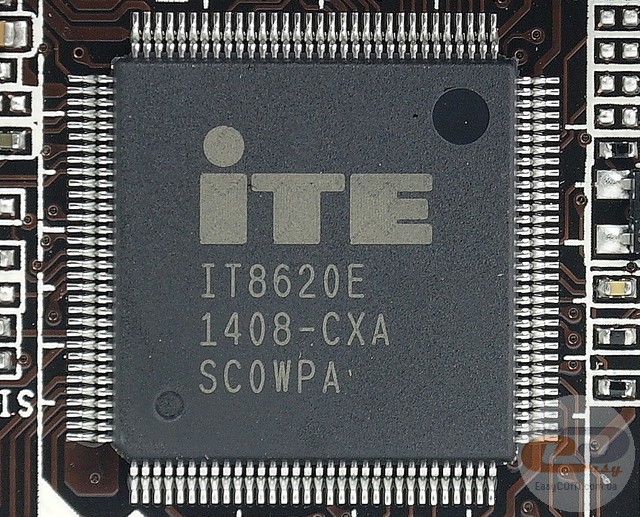

У якості контролера Multi I/O використовується мікросхема ITE IT8620E. Вона відповідає за роботу портів COM і PS/2, системного вентилятора та забезпечує моніторинг.

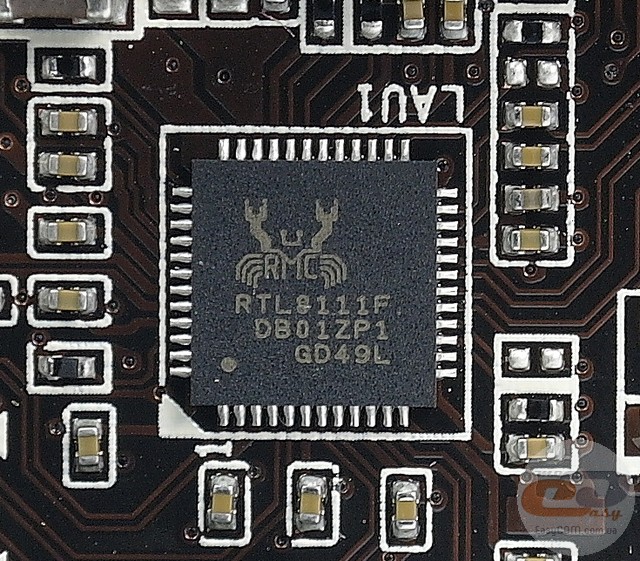

Підтримку мережевих з'єднань забезпечує гігабітний LAN-контролер Realtek RTL8111F.

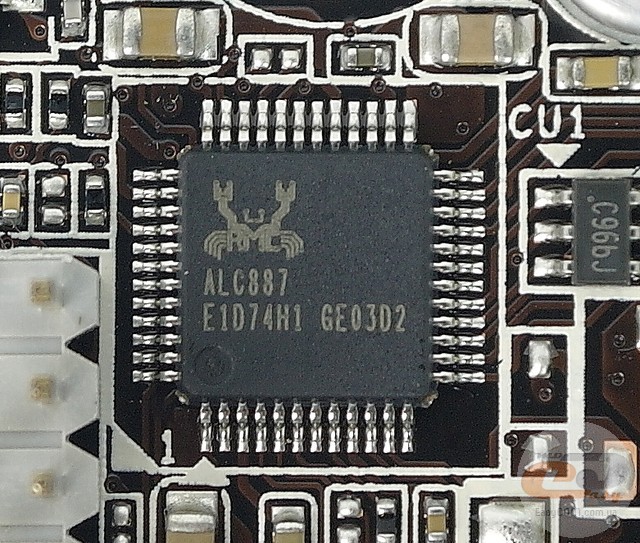

Звукова підсистема GIGABYTE GA-F2A58M-HD2 основана на 8-канальному HDA-кодеку Realtek ALC887, який здатний виводити звук у форматі 2/4/5.1/7.1.

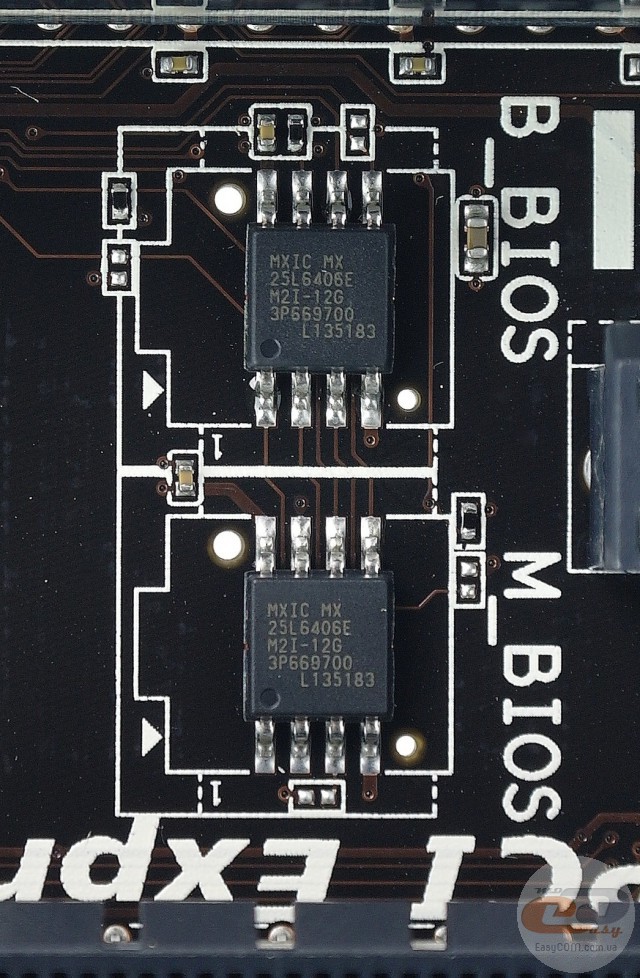

Також між слотами для карт розширення встановлені дві мікросхеми BIOS. У випадку збою або невдалого прошивання основного чіпа, можна буде відновити працездатність комп'ютера шляхом відновлення мікропрограми з резервної мікросхеми.

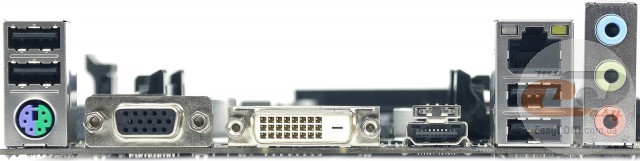

Інтерфейсна панель тестованої моделі обладнана наступними портами:
- 1 x PS/2 (клавіатура або миша);
- 4 x USB 2.0;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x LAN (RJ45);
- 3 x аудіопорти.
У цілому таке компонування є досить вдалим, враховуючи можливості самого чіпсету та цінове позиціонування моделі. Особливо хочеться відзначити два цифрові (DVI-D, HDMI) і один аналоговий (D-Sub) аудіовиходи, які дають можливість підключити три монітори одночасно. Певні ускладнення може викликати повна відсутність портів USB 3.0, оскільки зараз уже випущено досить багато флеш-накопичувачів та іншого обладнання з даним роз’ємом.
Що стосується загальної кількості інтерфейсів USB 2.0, то її можна розширити до восьми штук за допомогою виносних панелей. У такий же спосіб можна одержати доступ до порту COM.
Для організації обдування усередині корпусу передбачений мінімальний набір відповідних роз’ємів: один для процесорного кулера та один для системної вертушки. При бажанні встановити додаткові корпусні вентилятори доведеться скористатися адаптерами для конекторів MOLEX.
UEFI BIOS
Материнська плата оснащена сучасним попереднім завантажувачем UEFI BIOS на основі мікрокоду AMI, який підтримує керування за допомогою миші й має функціональний графічний інтерфейс із підтримкою російської мови.

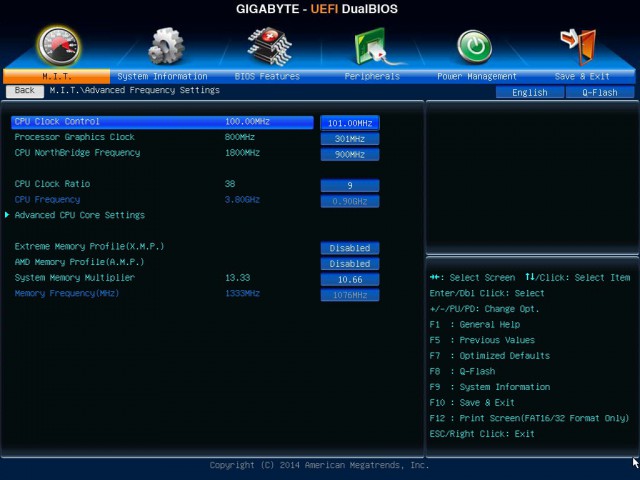

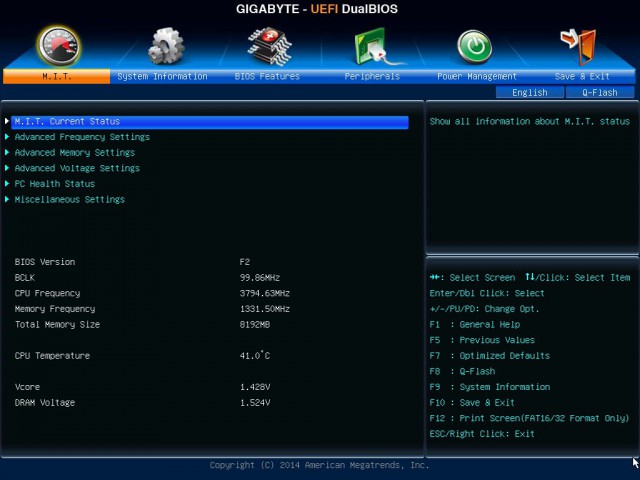

Основний розділ під назвою «MB Intelligent Tweaker» або скорочено «M.I.T.» дозволяє виконати налаштування параметрів тактового генератора процесора та змінити частоту роботи графічного ядра.

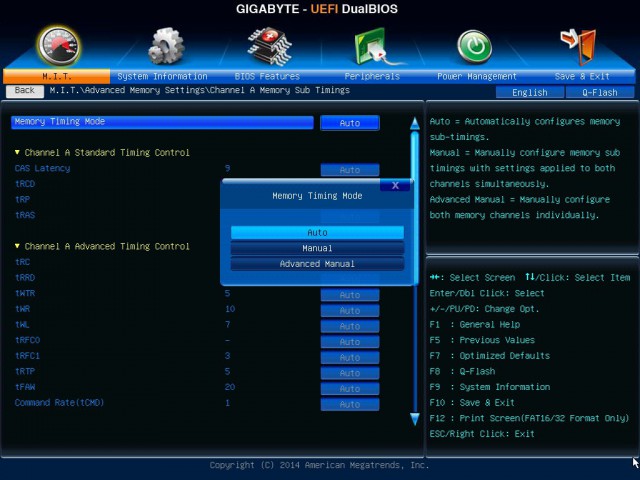

Також у цьому розділі можна одержати доступ до регулювання затримок пам'яті.

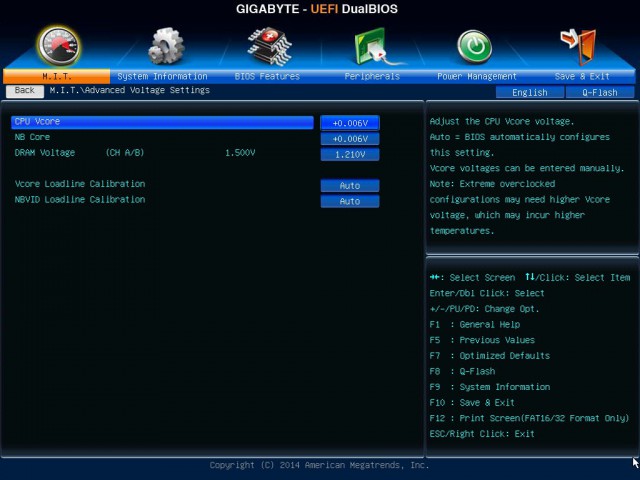

Природно, що даний інструмент дозволяє змінювати напруги на основних компонентах системи. Як відомо, ці параметри є одними із найважливіших при виконанні розгону.
Для зручності налаштування параметрів розгону й оптимізації зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
Процесорний множник |
CPU Clock Ratio |
8 – MAX |
1 |
Частота оперативної пам'яті |
System Memory Multiplier |
800 – 2400 |
|
|
CPU Clock Control |
100,00 – 140,00 |
1,00 |
|
Processor Graphics Clock |
300 - 2000 |
1 |
|
CPU Northbridge Frequency |
800 - 6000 |
100 |
|
CPU Performance Boost Ratio |
8 – MAX |
1 |
Напруга на процесорі |
CPU Vcore |
+0,000 – +0,300 |
0,006 |
|
NB Core |
+0,000 - +0,300 |
0,006 |
Напруга на оперативній пам'яті |
DRAM Voltage |
1,200 – 1,900 |
0,010 |
Таймінги оперативної пам'яті |
Timing Control |
CAS, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWL, tRFCO, tRFC1, tRTP, tFAW, tCMD |
|

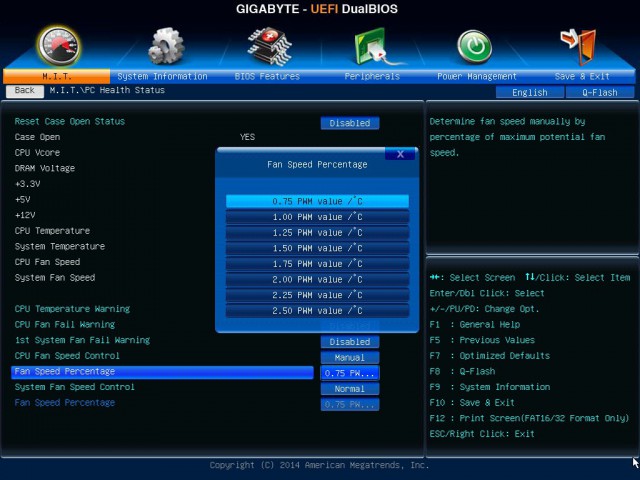

Додатково присутній підрозділ «PC Health Status», який дозволяє змінити схему роботи вентиляторів, а також стежити за показами датчиків температури та напруги.
Можливості розгону
Хоча GIGABYTE GA-F2A58M-HD2 і не позиціонується як оверклокерська модель, але її можливості для розгону APU AMD A10-5800K все-таки вдалося перевірити в різних режимах.

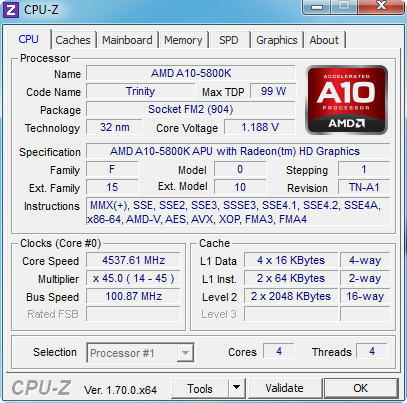

При ручному збільшенні продуктивності процесора, за допомогою підняття множника до максимального значення «х45», вдалося зафіксувати його тактову частоту на позначці 4538 МГц. Для досягнення даного результату довелося встановити значення «Vcore LoadLine Calibration» у положення «Extreme», а напругу CPU − у положення «Auto».

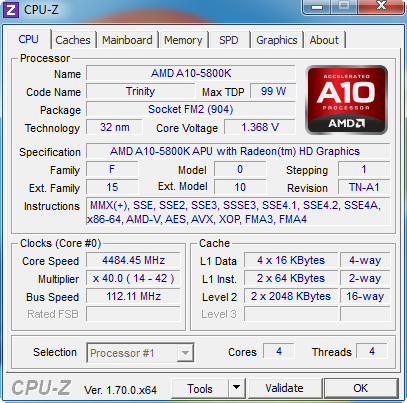

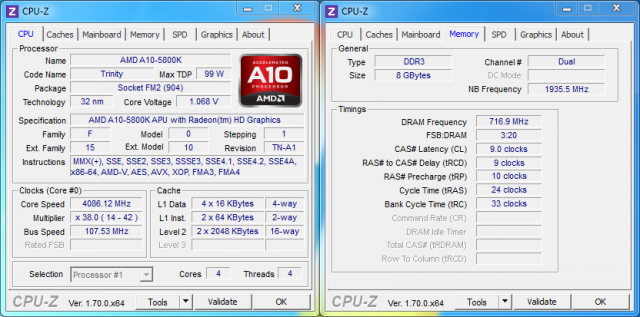

Другим етапом ми провели розгін шляхом підняття базової частоти на 12 МГц. Це дозволило зафіксувати тактову частоту процесора на рівні 4484 МГц. При цьому значення множника довелося знизити до позначки «х40», а напругу встановити на рівні 1,368 В.

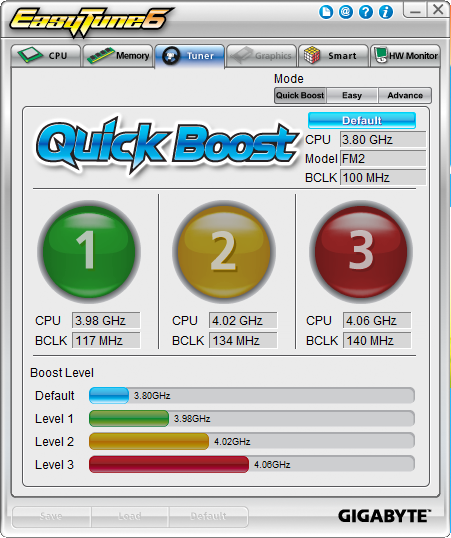

Що стосується профілів автоматичного розгону у фірмовій утиліті EasyTune6, то систему вдалося запустити тільки на одному із трьох попередньо встановлених режимів. Він не показав занадто вражаючих результатів: тактова частота CPU при його роботі знаходилася на рівні 4086 МГц при множнику «х38» і напрузі 1,068 В.

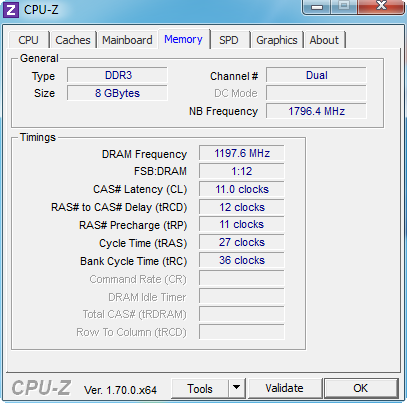

Також окремо були досліджені можливості збільшення продуктивності оперативної пам'яті. За допомогою відповідного профілю у BIOS вдалося досягнути частоти DDR3-2400 МГц без яких-небудь проблем.
В підсумку найкращі результати були отримані за допомогою ручного розгону. Можна констатувати той факт, що дана материнська плата дозволяє досягнути непоганого збільшення продуктивності процесора й оперативної пам'яті при наявності певного оверклокерського досвіду.
Тестування
Для перевірки можливостей рішення GIGABYTE GA-F2A58M-HD2 використовувалося наступне обладнання:
APU |
AMD A10-5800K |
Кулер |
Scythe Mugen 3 Rev. B PCGH Edition |
Оперативна пам'ять |
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
Відеокарта |
AMD Radeon HD 7660D |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптичний привод |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2 х 120-мм вентилятори на вдув/видув) |
Результати тестів

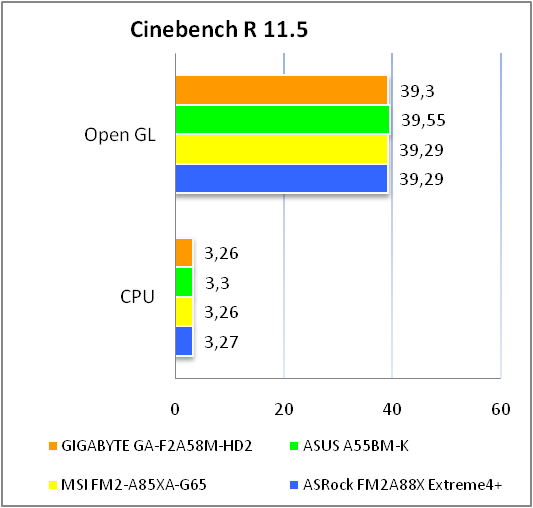

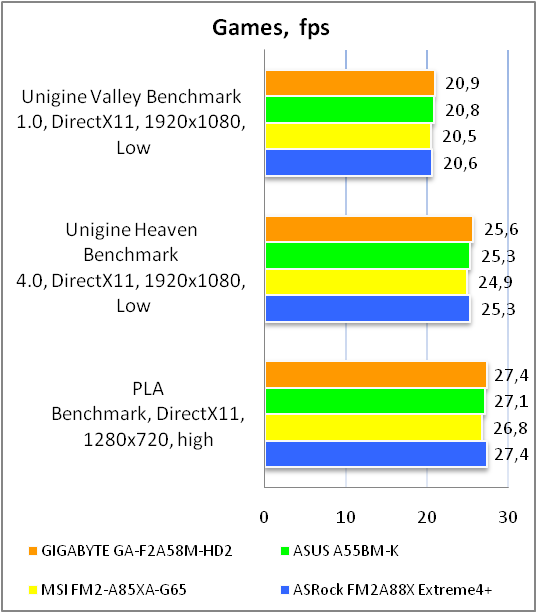

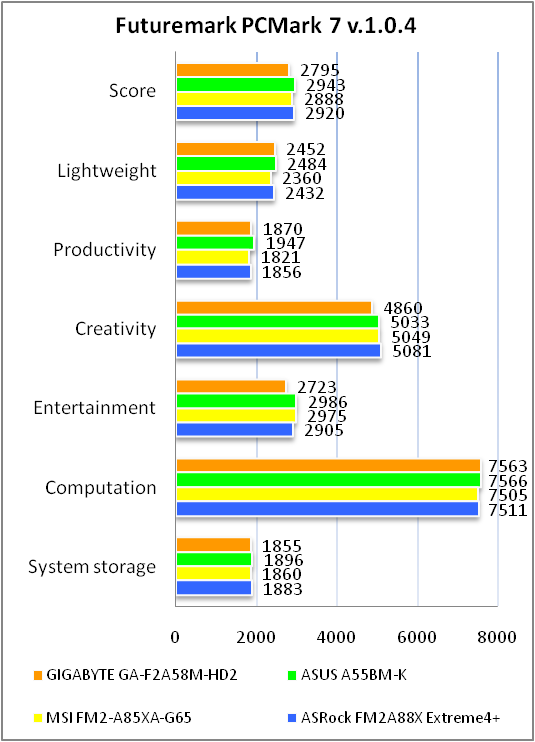

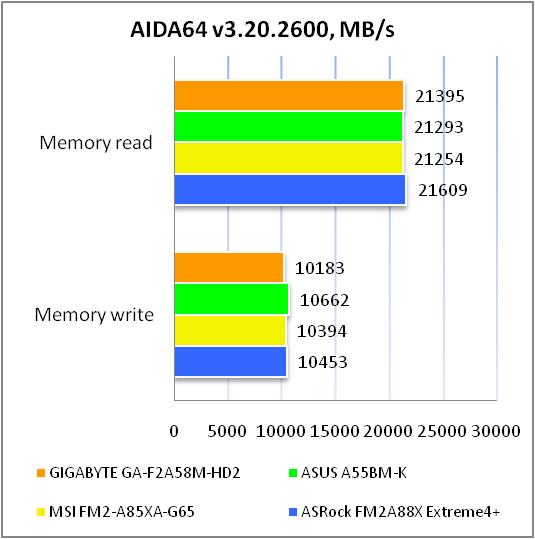

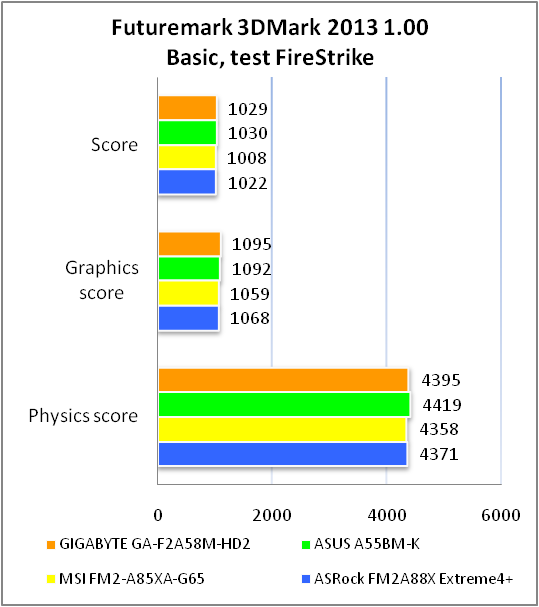

За результатами тестів продуктивність GIGABYTE GA-F2A58M-HD2 виявилася порівнянною із конкурентами. У цілому можна говорити про якісну елементну базу та хорошу оптимізацію BIOS материнської плати.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-82.9 |
Добре |
Динамічний діапазон, дБ (А) |
82.9 |
Добре |
Гармонійні викривлення, % |
0.0030 |
Відмінно |
Гармонійні викривлення + шум, дБ (A) |
-75.5 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.022 |
Добре |
Взаємопроникнення каналів, дБ |
-83.5 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.022 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-88.6 |
Добре |
Динамічний діапазон, дБ (А) |
88.5 |
Добре |
Гармонійні викривлення, % |
0.0030 |
Відмінно |
Гармонійні викривлення + шум, дБ (A) |
-79.1 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.0013 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0012 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Інтегрований аудіокодек Realtek ALC887 показав дуже хороші результати в тестах, чого буде цілком достатньо для повсякденних завдань. Для бажаючих досягнути більш якісного звучання є можливість встановити дискретну звукову карту в слот PCI Express 2.0 x1 або PCI.
Програмне забезпечення
В комплект поставки материнської плати GIGABYTE GA-F2A58M-HD2 входить функціональна утиліта для розгону та моніторингу − GIGABYTE EasyTune6. Вона обладнана системою профілів для оверклокінгу, які дозволяють навіть новачкам швидко збільшити продуктивність комп'ютера.
Традиційно, доступні й можливості ручного розгону шляхом підняття опорної частоти або зміни значення множника. Також можна збільшити частоту роботи оперативної пам'яті або підвищити напругу на ключових компонентах.
Ще дана програма надає можливість зміни роботи схеми вентилятора CPU і системного кулера.
Висновки
В цілому материнська плата GIGABYTE GA-F2A58M-HD2 добре себе показала, особливо враховуючи її невисоку вартість і застосування чіпсету AMD A58 з базовими можливостями.
У першу чергу хочеться виділити три відеовиходи на інтерфейсній панелі, які дозволять приєднати до трьох моніторів, створивши тим самим зручну робочу або ігрову конфігурацію. Також вона має якісну елементну базу, набрану відповідно до концепції GIGABYTE Ultra Durable 4 Plus, у яку входять польові транзистори зі зниженим опором відкритого каналу та твердотільні конденсатори, спроектовані з урахуванням роботи при підвищеній температурі й навантаженні.
Додатково новинка продемонструвала хороший розгінний потенціал процесора та оперативної пам'яті при ручному оверклокінгу, що, безсумнівно, може зацікавити досвідчених користувачів.
До недоліків можна віднести не найшвидші порти SATA 3 Гбіт/с (критично тільки при використанні SSD-накопичувачів) і відсутність роз’ємів USB 3.0. Усе це викликано обмеженнями чіпсету AMD A58.
У підсумку GIGABYTE GA-F2A58M-HD2 може стати хорошою основою для недорогого мультимедійного або робочого комп'ютера на базі процесора із вбудованим графічним ядром компанії AMD, функціонал якого легко може бути розширений за допомогою дискретної відеокарти або кількох дисплеїв.
Переваги:
- якісна елементна база відповідно до фірмової концепції Ultra Durable 4 Plus;
- підвищений рівень захисту від вологи, струмів короткого замикання та перенапруги;
- захист портів USB і RJ45 на інтерфейсній панелі від електростатичних розрядів;
- роз’єми D-Sub, DVI-D і HDMI на інтерфейсній панелі;
- підтримка портом HDMI роздільної здатності 4K Ultra HD;
- можливість зарядки портативних пристроїв при вимкненому комп'ютері (технологія GIGABYTE ON/OFF Charge);
- підтримка додаткових фірмових утиліт і технологій.
Особливості:
- відсутність портів USB 3.0 і SATA 6 Гбіт/с.
Автор: Альберт Шаповалов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
