Огляд і тестування материнської плати GIGABYTE GA-F2A55M-HD2

Розглянуте в даному матеріалі рішення від компанії GIGABYTE призначене для роботи з представленими в 2012 році гібридними процесорами від AMD під кодовою назвою Trinity (Socket FM2).

Як і попередня протестована материнська плата GIGABYTE GA-F2A55M-DS2, героїня цього огляду - GIGABYTE GA-F2A55M-HD2 виконана на молодшому наборі системної логіки AMD A55. Щодо старшого - AMD A85X, найголовнішим недоліком застосованого чіпсету є відсутність підтримки інтерфейсів USB 3.0 і SATA 6 Гбіт/с, а також організації дискових масивів рівня RAID 5.

За станом на початок 2013 року в лінійці материнських плат від GIGABYTE з чіпсетом AMD A55 присутні три моделі:

	GIGABYTE GA-F2A55-DS3	GIGABYTE GA-F2A55M-DS2	GIGABYTE GA-F2A55M-HD2
USB 3.0 Зовнішні внутрішні	Немає	Немає	Немає
USB 2.0 зовнішні внутрішні	6/4	4/4	4/4
Оперативна пам'ять	2 x DIMM  підтримка до 64 ГБ	2 x DIMM   підтримка до 64 ГБ	2 x DIMM підтримка до 64 ГБ
PCI-E x16	1	1	1
PCI-E x4	Немає	Немає	Немає
PCI-E x1	4	1	1
PCI	2	1	1
Відео виходи	HDMI	VGA DVI-D	HDMI VGA DVI-D
Аудіо виходи	3	3	3
SATA 3Gb/s	6	4	4
SATA 6Gb/s	Немає	Немає	Немає
eSATA	Немає	Немає	Немає
mSATA	Немає	Немає	Немає
Wi-Fi/Bluetooth	Немає	Немає	Немає
Фази живлення	6	5	5
Формат	ATX (305 x 190)	MicroATX (225 x 174)	MicroATX (225 x 174)

Насправді відмінностей між GIGABYTE GA-F2A55M-DS2 і GIGABYTE GA-F2A55M-HD2 не так і багато. Головною перевагою версії з маркуванням HD2 є наявність порту HDMI, що дозволить з більшим комфортом використовувати GIGABYTE GA-F2A55M-HD2 як основу для HTPC, не замислюючись про перехідники для підключення комп'ютера до сучасних телевізорів.

Специфікації материнської плати GIGABYTE GA-F2A55M- HD2:

Виробник	GIGABYTE
Модель	GA-F2A55M- HD2 (rev 1.0)
Чіпсет	AMD A55
Процесорний роз’єм	Socket FM2
Підтримувані процесори	AMD A (Socket FM2) AMD Athlon (Socket FM2)
Використовувана пам'ять	1866/1600/1333/1066 МГц
Підтримка пам'яті	2 x 1.5V DDR3 DIMM слота з підтримкою до 64 ГБ пам'яті (фактично не більше 32 ГБ)
Слоти розширення	1 x PCI Express 16 2.0 (x16)
	1 x PCI Express x1 1 x PCI
Дискова підсистема	Чіпсет AMD A55 підтримує: 4 x SATA 3 Гбіт/с порти
LAN	1 x гігабітний мережний контролер Realtek RTL8111F (10/100/1000 Мбіт/с)
Звукова підсистема	Кодек Realtek ALC887 2/4/5.1/7.1-канальний звук SPDIF Out
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Вентилятори	1 x роз’єм вентилятора CPU (4-пін) 1 x роз’єм підключення системного вентилятора (4-пін)
Охолодження	Алюмінієвий радіатор південного мосту
Зовнішні порти I/O	1 x LAN (RJ45) 4 x USB 2.0 1 х VGA 1 x DVI-D 1 x HDMI 3 x Аудіо порти 1 x PS/2 (миша або клавіатура)
Внутрішні порти I/O	2 x USB 2.0 4 x порту SATA 3 Гбіт/с 1 x порт COM 1 x коннектор виводу звуку на передню панель 1 x блок коннекторів передньої панелі 1 x джампер для скидання CMOS 1 x SPDIF Out
BIOS	2 х 32 Mb Flash ROM, EFI AMI BIOS, PnP, DMI2.0, SM BIOS 2.6, ACPI 2.0a,
Комплектація	посібник користувача; брошура з опис гарантії; диск з драйверами і утилітами; 2 x кабелі SATA; заглушка інтерфейсної панелі.
Форм-фактор, розміри, мм	MicroATX 225 х 174
Сайт виробника	http://www.gigabyte.ua/ Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-F2A55M-HD2

Упаковка і комплектація

Материнська плата GIGABYTE GA-F2A55M-HD2 поставляється в стандартній, для останніх материнських плат компанії, упаковці. Лицьова сторона практично повністю відведена під логотип фірмової концепції Ultra Durable 4 Classic, яка передбачає застосування якісної елементної бази в процесі виробництва і додатковий захист плати від статичної напруги та високих температур. Також на коробці можна знайти оцінки про підтримку одночасної роботи трьох дисплеїв (реалізовано завдяки наявності трьох відеовиходів і підтримки технології AMD Eyefinity), нової операційної системи Windows 8, а також новий логотип «HD». Наявність даного логотипа означає приналежність GIGABYTE GA-F2A55M-HD2 до нової лінійки материнських плат «GIGABYTE HD series», представники якої об'єднані підтримкою двох або трьох відеовиходів і можливістю відтворення 3D-контенту.

На звороті упаковки виробник детально описав основні технології, застосовані в материнській платі, а також її ключові особливості. Особлива увага звернена на підтримку платою функцій GIGABYTE 3D BIOS на базі фірмових технологій GIGABYTE UEFI DualBIOS і 3D POWER. Також на звороті, крім зображення самої плати, розташований детальний опис фірмової концепції Ultra Durable 4 Classic.

У нижній частині нанесені логотипи використаних технологій, а саме:

• Підтримка в BIOS накопичувачів об'ємом понад 3 ТБ;
• Наявність DVI виходу;
• GIGABYTE On/Off Charge – зарядка портативних пристроїв навіть при виключеному комп'ютері.

Нижній лівий кут коробки відданий під опис специфікації плати.

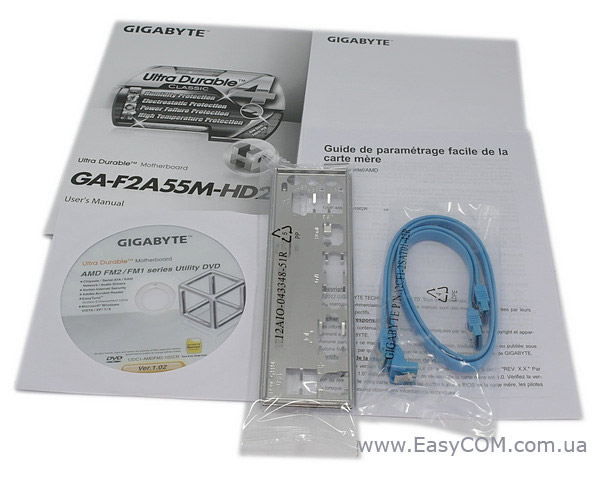

Як і у випадку з GIGABYTE GA-F2A55M-DS2, у комплекті з GIGABYTE GA-F2A55M-HD2 поставляється тільки самий мінімум необхідних аксесуарів:

• Документація;
• Диск з драйверами і утилітами;
• Два SATA-шлейфа;
• Заглушка інтерфейсної панелі.

Дизайн і особливості плати

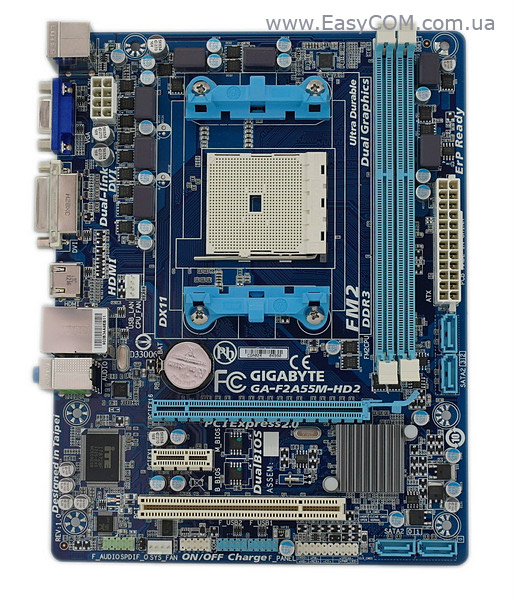

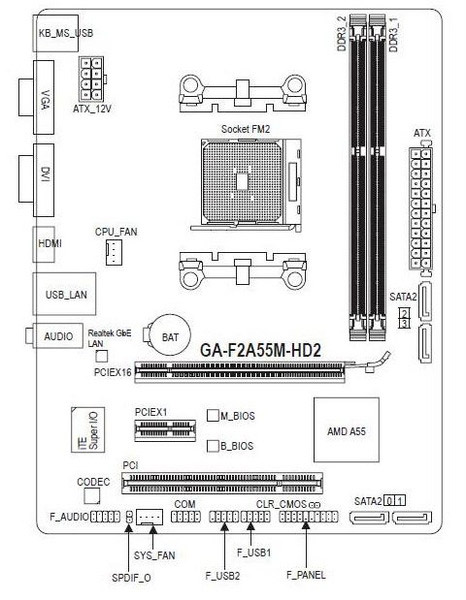

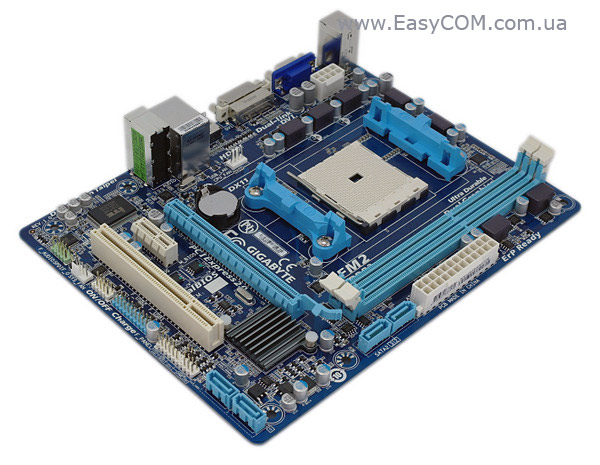

Зовнішній вигляд і компонування елементів материнської плати GIGABYTE GA-F2A55M-HD2  повністю відповідають розглянутої нами раніше GIGABYTE GA-F2A55M-DS2, якщо не дивитися на компонування інтерфейсної панелі, то відрізнити їх можна винятково по маркуванню на текстоліті. Обидві плати  виконані у форматі MicroATX на текстоліті синього кольору з дуже грамотним розташуванням слотів розширення і роз’ємів. Єдиним неоднозначним моментом є перпендикулярне розміщення портів SATA, яке може не влаштувати деяких потенційних покупців.

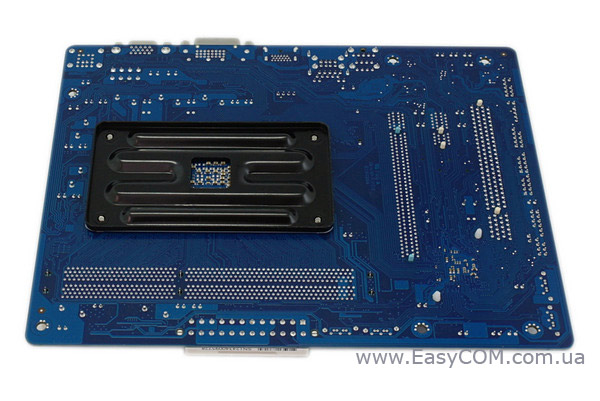

Оскільки всі основні елементи без проблем помістилися на лицьовій стороні текстоліту, то зворотна сторона материнської плати GIGABYTE GA-F2A55M-HD2  примітна хіба що наявністю опорної пластини досить значних габаритів.

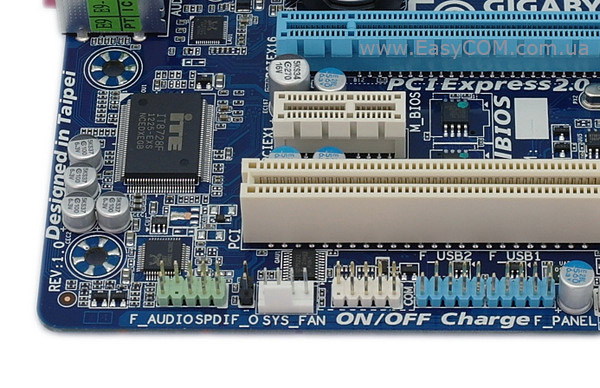

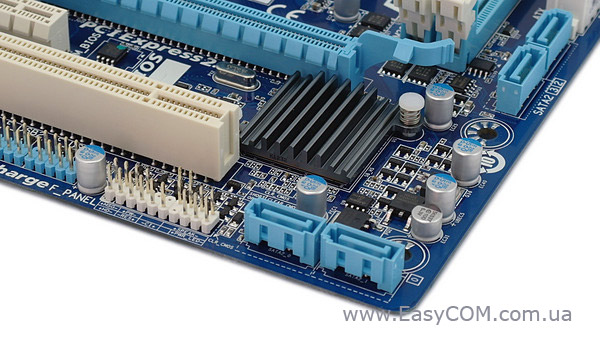

У нижній частині плати розташовані наступні роз’єми: колодка підключення аудіо роз’ємів передньої панелі, S/PDIF-out, єдиний роз’єм для підключення системного вентилятора, порт COM, а також дві колодки підключення портів USB 2.0. Всього на платі реалізовано вісім портів USB 2.0, чотири внутрішні і чотири на інтерфейсній панелі. Робота всіх портів реалізована силами чіпсету.

Ближче до правого нижнього кута знаходиться роз’єм для підключення фронтальної панелі, а також джампер для скидання CMOS. Як ми вже згадали вище, всі порти SATA розташовані перпендикулярно текстоліту. Всього на GIGABYTE GA-F2A55M-HD2 реалізована підтримка чотирьох портів стандарту 3 Гбіт/с. Робота всіх портів забезпечується силами чіпсету AMD A55. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10. Як ми знаємо, підтримка RAID 5 відсутня через обмеження чіпсету.

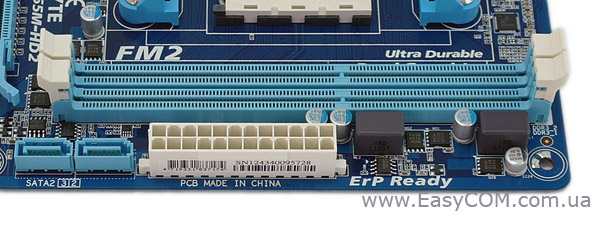

На правій стороні системної плати GIGABYTE GA-F2A55M-HD2 розташовані два DIMM-слота для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Підтримуються модулі, що працюють на частотах від 1066 до 1866 МГц. Як і у випадку з GIGABYTE GA-F2A55M-DS2, виробником заявлена підтримка 64 ГБ оперативної пам'яті, однак у зв'язку з тим, що модулів об'ємом більше 16 ГБ у вільному продажі поки немає, фактично максимально можливий об'єм пам'яті буде не більше 32 ГБ.

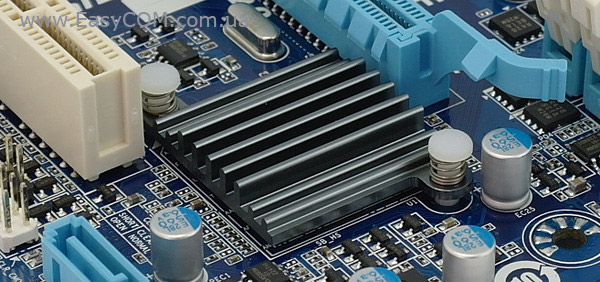

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсеті AMD A55. Кріпиться радіатор за допомогою пластикових пружних кліпс. В процесі тестування плати температура радіатора піднялася до 50°C, що не можна назвати відмінним результатом.

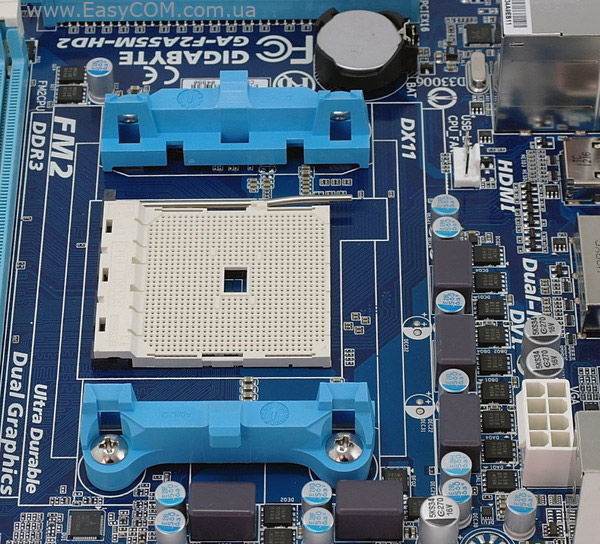

Розташування Socket FM2 і опорної пластини стандартно. Живлення процесора здійснюється по 5-фазній схемі для обчислювальних ядер і додаткових вузлів.

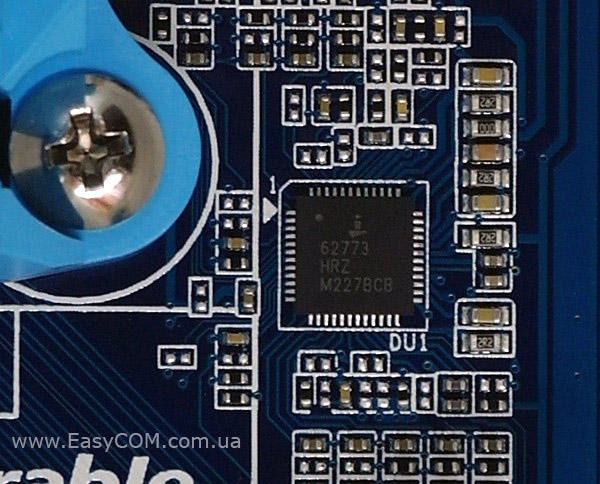

Сам перетворювач заснований на ШІМ-контролері Intersil ISL62773, який підтримує активне перемикання фаз живлення для підвищення рівня ККД.

Для живлення GIGABYTE GA-F2A55M-HD2 призначені основний 24-х і додатковий 8-контактний роз’єми.

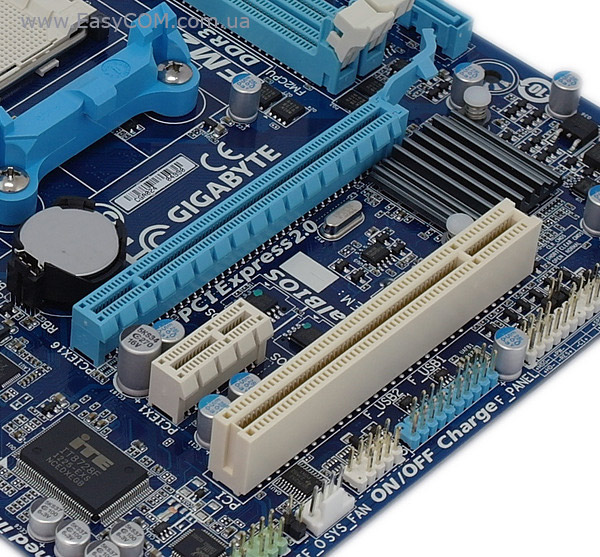

Можливості розширення функціональності материнської плати GIGABYTE GA-F2A55M-HD2 досить скромні. У наявності один слот PCI-Express для встановлення графічного адаптера, який завжди використовує 16 ліній і працює згідно з специфікацією 2.0.

Також розширення можливостей материнської плати можливо за рахунок одного слота PCI-Express х1 і одного PCI.

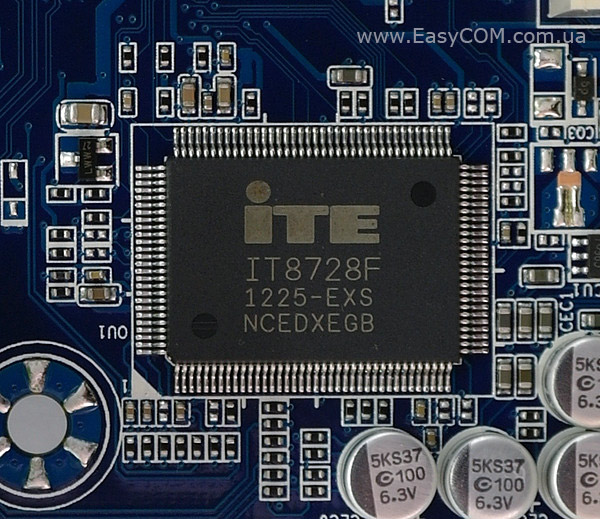

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує портами COM і PS/2, роботою вентиляторів і забезпечує моніторинг.

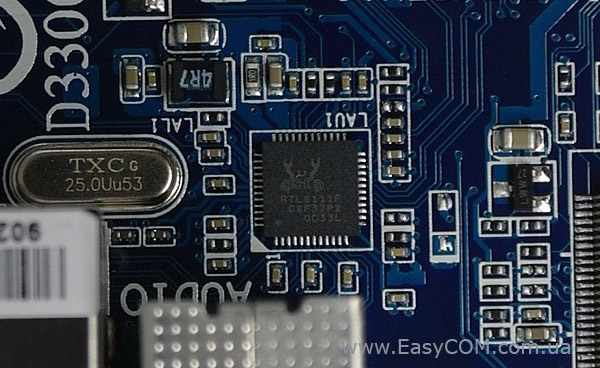

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111F.

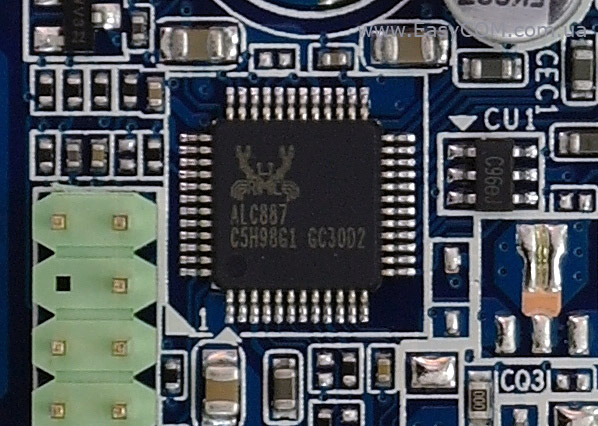

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

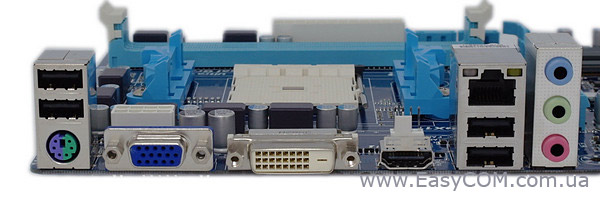

На інтерфейсну панель материнської плати GIGABYTE GA-F2A55M-HD2 виведені наступні порти:

• 1 x LAN (RJ45);
• 4 x USB 2.0;
• 1 х VGA;
• 1 x DVI-D;
• 1 х HDMI;
• 3 x Аудіо порти;
• 1 х PS/2 (миша або клавіатура).

На відміну від GIGABYTE GA-F2A55M-DS2, інтерфейсна панель GIGABYTE GA-F2A55M-HD2 оснащена відеовиходом HDMI, що дозволить без проблем підключати сучасні телевізори, не замислюючись про перехідники. Незважаючи на деякі зміни в компонуванні, недоліки у вигляді відсутності портів USB 3.0 і незручного підключення багатоканальних аудіо систем нікуди не подіялися. Особливо засмучує останній факт, адже GIGABYTE GA-F2A55M-HD2, завдяки наявності відеовиходу HDMI, відмінно підходить для складання компактного мультимедійного медіа центру. Однак, через прикрий недолік у вигляді малої кількості аудіо виходів, користувачу доведеться обмежитися стандартною аналоговою акустикою формату 2.0 або 2.1, щоб не використовувати фронтальні аудіовиходи на системному блоці, що, погодьтеся, не занадто естетично.

Материнська плата GIGABYTE GA-F2A55M-HD2 оснащена всього двома роз’ємами для підключення вентиляторів: один слугує для живлення вентилятора системи охолодження процесора, тоді як інший використовується для підключення системного вентилятора. Обидва роз’єми виконані в чотириконтактному виконанні.

UEFI BIOS

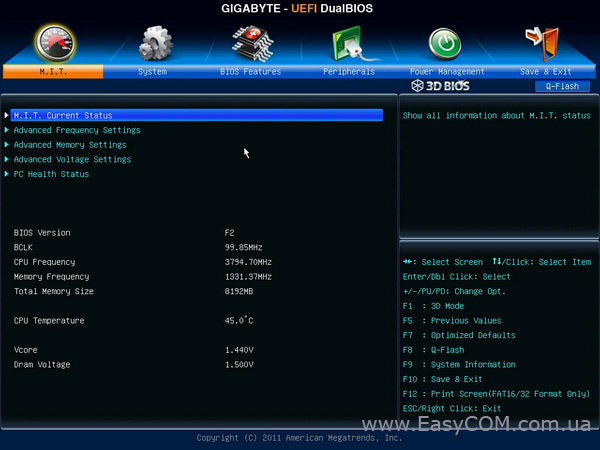

Материнська плата GIGABYTE GA-F2A55M-HD2 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів об'ємом більше 3 ТБ. До того ж відзначимо, що плата оснащена двома мікросхемами BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основної мікросхеми з прошиванням.

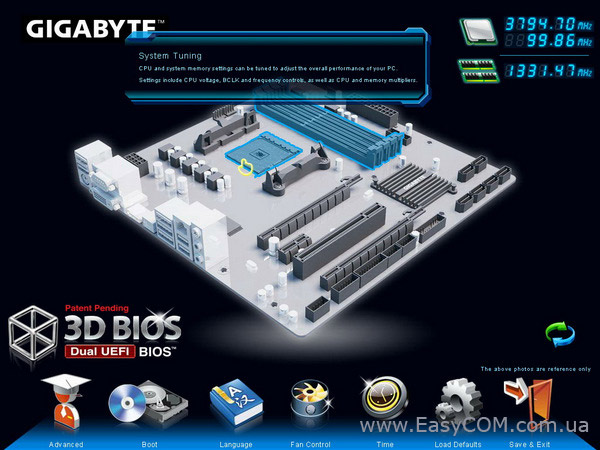

Саме меню розділене на два окремі режими роботи: 3D BIOS і Advanced. Перший режим являє собою об'ємне зображення материнської плати з усіма роз’ємами. При наведенні покажчика «мишки» на один з компонентів відкривається список параметрів, що належать до даного компонента, доступних для зміни. Другий режим, на прикладі якого ми і розглянемо функціональність BIOS, виконаний у вигляді більш звичної таблиці з приємним графічним оформленням.

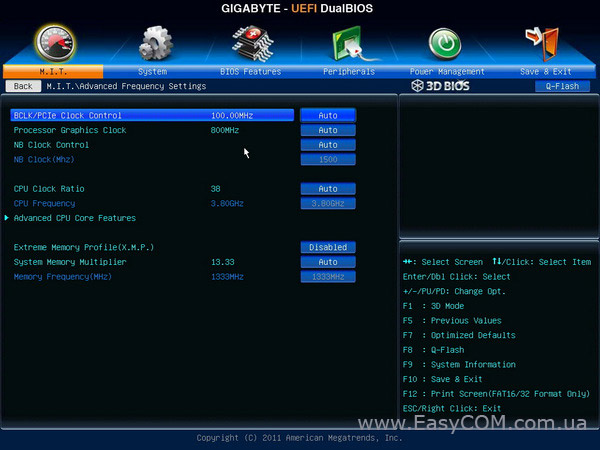

Основна частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра, оперативної пам'яті, згруповані в розділі MB Intelligent Tweaker (M.I.T.), де вони зручно рознесені по підрозділах залежно від типу.

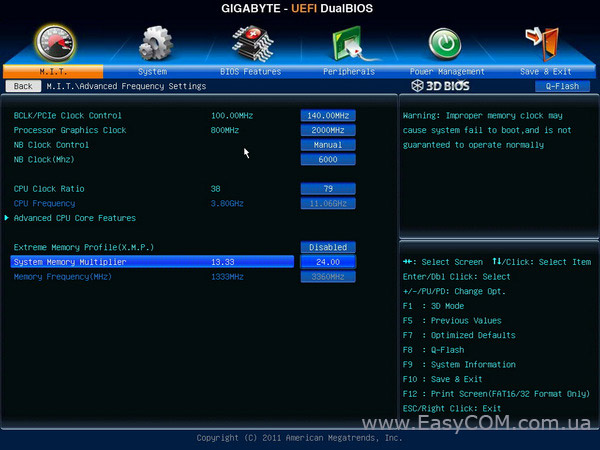

Множник частоти пам'яті дозволяє встановлювати частоту від 800 МГц до 2400 МГц.

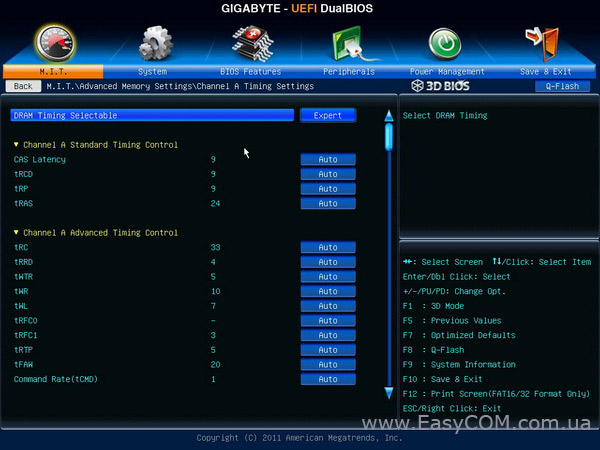

Також у наявності можливості по налаштуванню таймінгів і підтаймінгів оперативної пам'яті.

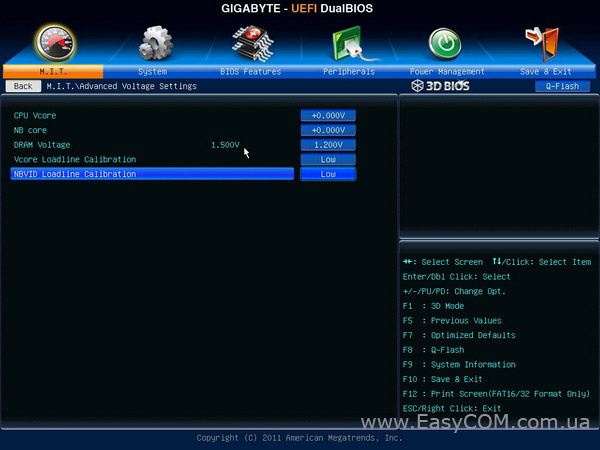

У підрозділі Advanced Voltage Settings доступне регулювання напруги на процесорі, чіпсеті і на модулях оперативної пам'яті.

Налаштування, необхідні для розгону і оптимізації системи, зібрані в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота системної шини	BCLK/PCIe Clock Control	100,00 – 140,00	1
Частота північного моста	NB Clock	800 – 6000	100
Частота графічного ядра процесора	Processor Graphics Clock	300 – 2000	1
Процесорний множник	CPU Clock Ratio	8 – 79	1
Частота оперативної пам'яті	System Memory Multiplier	800, 1066, 1866, 2400
Турбо множник	CPB Ratio	8 – 79	1
Тайминги оперативної пам'яті	Timing Settings	CAS, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWL, tRFC0, tRFC1, tRTP, tFAW, tCMD,
Напруга на ядрах процесора	CPU Vcore	+0,000 – 0,300	0,006
Напруга північному мосту	NB Core	+0,000 – 0,300	0,006
Напруга на оперативній пам'яті	DRAM Voltage	1,200 – 1,900	0,010
	Vcore Loadline Calibration	Low, Standard, Exterm
	NBVID Loadline Calibration	Low, Standard, Exterm

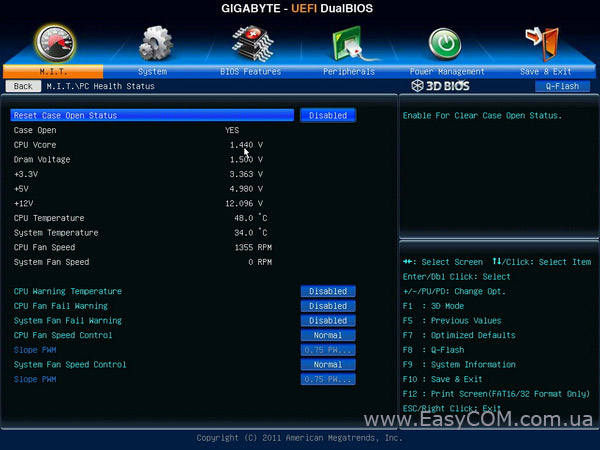

У розділі PC Health Status відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну швидкість обертання вентиляторів.

Також можна стежити за:

• напругою на ядрі процесора;
• напругою на модулях пам'яті;
• напругою на лініях живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» прямо в BIOS і підтримку російської мови.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

APU	AMD A10-5800K
Кулер	Scythe Mugen 3 Rev. B PCGH Edition
Оперативна пам'ять	2х DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	AMD Radeon HD 6970 2 ГБ GDDR5
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic X-560 (560 Вт, 120 мм вентилятор)
Корпус	CHIEFTEC Libra LF-01B

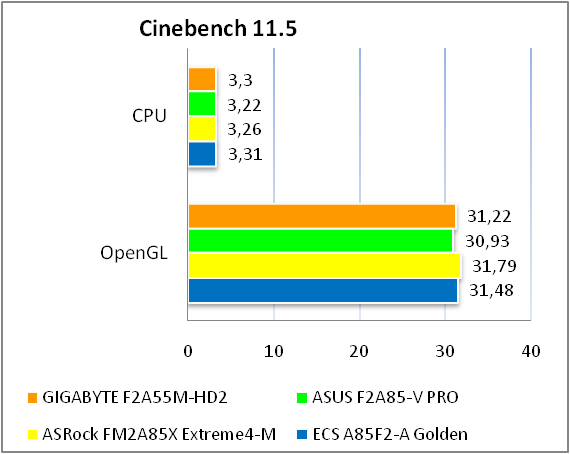

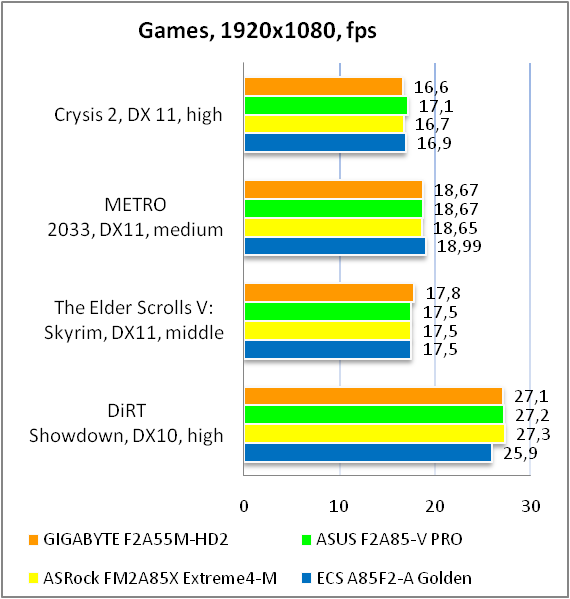

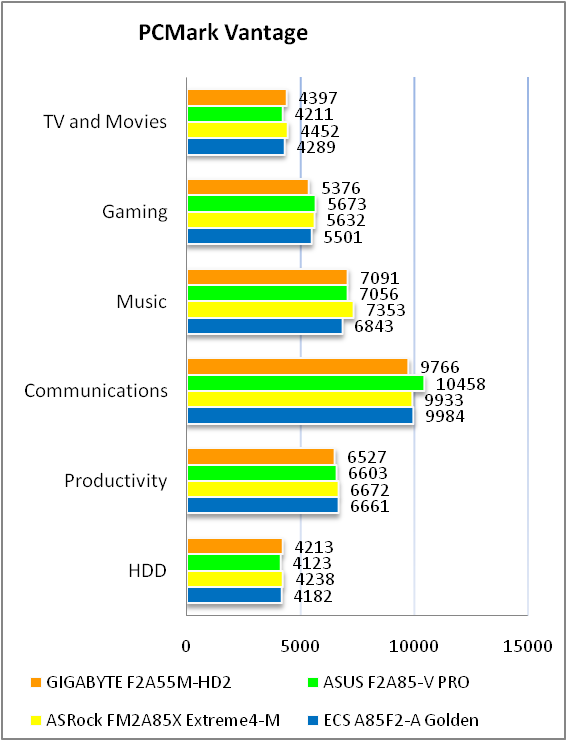

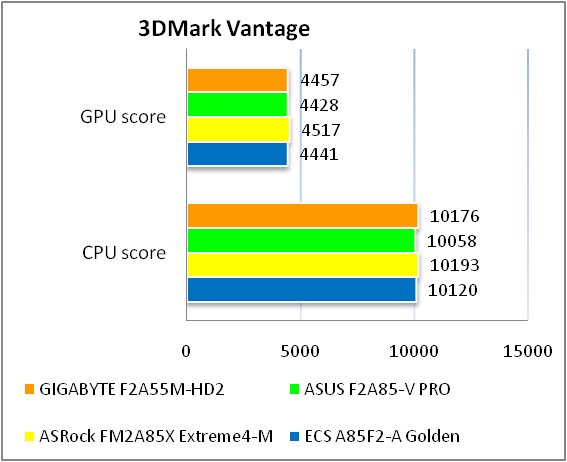

Результати тестів:

Як бачимо, результати вирізняються від розглянутих нами раніше материнських плат у межах погрішності тестів, що говорить нам про якісний рівень виконання плати і гарну оптимізацію BIOS.

Можливості розгону

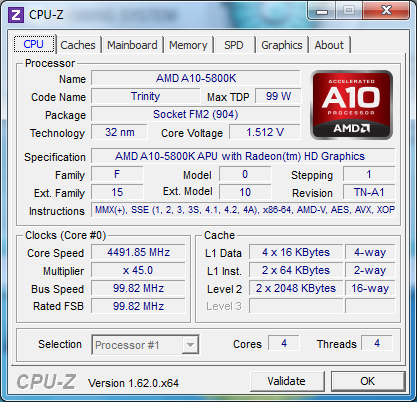

Можливості розгону тестувалися за допомогою процесора AMD A10-5800K з розблокованим множником, який вдалося прискорити до 4,5 ГГц, при напрузі в 1,512 В.

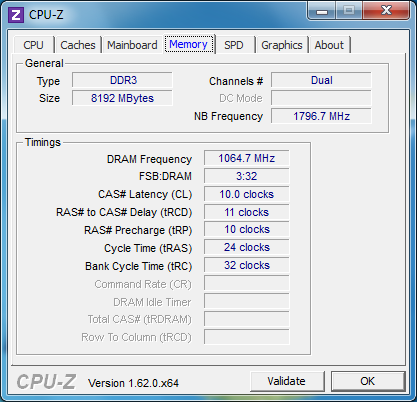

Оперативна пам'ять стабільно працювала на частоті в 2133 МГц.

Незважаючи на, здавалося б, практично повну ідентичність двох материнських плат - GIGABYTE GA-F2A55M-DS2 і GIGABYTE GA-F2A55M-HD2 - остання має більш високий розгінний потенціал.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.18, -0.20	Дуже добре
Рівень шуму, дБ (А)	-85.6	Добре
Динамічний діапазон, дБ (А)	85.6	Добре
Гармонійні викривлення, %	0.0041	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-75.8	Середньо
Інтермодуляційні викривлення + шум, %	0.018	Дуже добре
Взаємопроникнення каналів, дБ	-83.8	Дуже добре
Інтермодуляції на 10 кГц, %	0.016	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.02, -0.06	Відмінно
Рівень шуму, дБ (А)	-85.8	Добре
Динамічний діапазон, дБ (А)	86.1	Добре
Гармонійні викривлення, %	0.0033	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-77.2	Середньо
Інтермодуляційні викривлення + шум, %	0.017	Дуже добре
Взаємопроникнення каналів, дБ	-79.6	Дуже добре
Інтермодуляції на 10 кГц, %	0.015	Дуже добре
Загальна оцінка		Дуже добре

Попередньо встановлений аудіокодек Realtek ALC887 забезпечує достатню якість звуку для повсякденного використання.

Висновки

Підводячи підсумки тестування материнської плати GIGABYTE GA-F2A55M-HD2 і порівняння її можливостей з протестованою раніше GIGABYTE GA-F2A55M-DS2, можна сказати, що незважаючи на свій бюджетний статус, і, на перший погляд, практично ідентичні з DS2-версією характеристики, GIGABYTE GA-F2A55M-HD2 є набагато більш цікавим варіантом. Крім таких очевидних переваг як наявність відеовиходу HDMI і підтримки одночасної роботи трьох дисплеїв, у процесі тестування ми знайшли ще декілька факторів, які промовляють на користь GIGABYTE GA-F2A55M-HD2. В першу чергу необхідно відзначити, що використання іншого ШІМ-контролера позитивно вплинуло на розгінний потенціал плати, який дозволив працювати оперативній пам'яті на частоті в 2133 МГц, а також досягти аналогічного з GIGABYTE GA-F2A55M-DS2 результату з розгону процесора при меншій напрузі.

На жаль, недоліки, виявлені в GIGABYTE GA-F2A55M-DS2, стосуються і GIGABYTE GA-F2A55M-HD2. Найбільше розчарування викликало в нас незручне підключення багатоканальних аналогових аудіосистем, і відсутність підтримки USB 3.0, що автоматично змінює статус протестованого сьогодні рішення з «відмінно підходить для складання HTPC» на «непоганий варіант для складання HTPC». Також варто відзначити скромний комплект поставки і більш вищу, у порівнянні з GIGABYTE GA-F2A55M-DS2, вартість.

Однак, незважаючи на озвучені вище недоліки, взагалі можна зробити висновок, що GIGABYTE GA-F2A55M-HD2 все-таки є гарним вибором за співвідношенням таких важливих параметрів як ціна і можливості.

Переваги:

• гарний розгінний потенціал;
• наявність відеовиходу HDMI;
• підтримка AMD Eyefinity;
• висока якість (концепція Ultra Durable 4 Classic);
• наявність двох мікросхем з прошиваннями BIOS;
• доступна вартість;
• використання якісного аудіокодека.

Особливості:

• підтримка порту COM;
• відсутня підтримка застарілих інтерфейсів FDD, LPT і IDE;
• скромний комплект поставки;
• незручне підключення багатоканальних аудіо систем.

Недоліки:

• відсутня підтримка SATA 6 Гбіт/с і USB 3.0.
