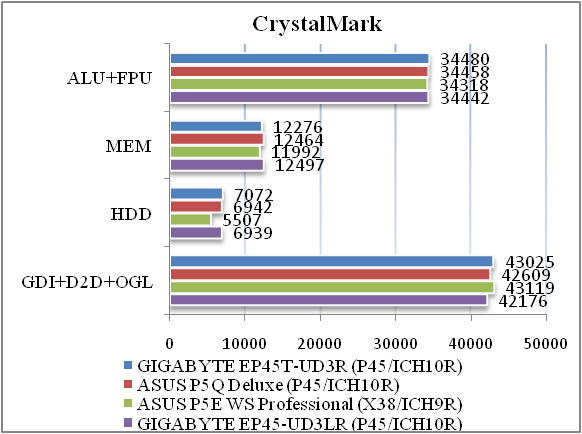

Огляд і тестування материнської плати GIGABYTE GA-EP45T-UD3R

Нещодавно ми протестували материнську плату від компанії GIGABYTE GA-EP45T-UD3LR. Вона є, так би мовити, найбільш спрощеною моделлю, проте, разом з тим, і більш доступною платою на Intel P45 Express з підтримкою DDR3 у серії Ultra Durable 3. Однак політикою компанії передбачається задоволення будь-якого покупця і тому спектр її продукції досить широкий.

GIGABYTE GA-EP45T-UD3R

Підтвердженням цього є модель GIGABYTE EP45T-UD3R. Маючи в кишені пару зайвих купюр, ви можете придбати материнську плату більш вищого рівня, однак чи виправдано це, ми розглянемо в сьогоднішньому огляді. Варто помітити, що материнська плата GIGABYTE EP45T-UD3R не є родичкою GIGABYTE GA-EP45-UD3P, тому цілком зрозуміло, що ми будемо порівнювати саме плати GIGABYTE GA-EP45T-UD3R і GA-EP45T-UD3LR, щоб остаточно визначиться в доцільності наявності (або відсутності) букви L у маркуванні.

Зовнішній вигляд, комплектація, специфікація

GIGABYTE GA-EP45T-UD3R

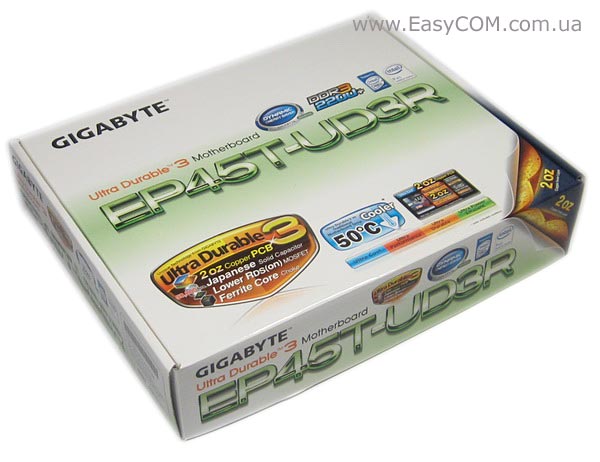

Поставляється плата в традиційній білій коробці, єдиною відмінністю від коробки молодшої моделі є маркування.

GIGABYTE GA-EP45T-UD3R

На звороті новинка також нічим не виділяється. Стандартний перелік фірмових технологій і функцій. До речі, як ми вже звернули увагу, дана плата виготовлена за новою технологією Ultra Durable 3, що була більш детально розглянута в попередніх оглядах.

GIGABYTE GA-EP45T-UD3R

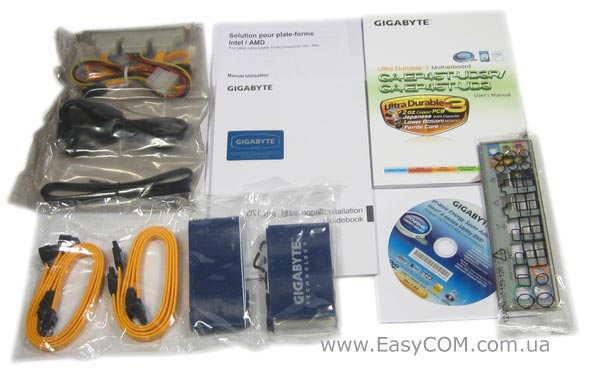

Комплектація стандартна для материнських плат такого рівня від GIGABYTE:

  • інструкція користувача і буклет швидкого встановлення;
  • 4 кабелі SATA;
  • 1 кабель IDE UDMA 66/100/133;
  • 1 кабель FDD;
  • заглушка на задню панель корпусу;
  • наклейка на корпус;
  • диск з ПЗ і драйверами;
  • набір для підключення зовнішніх SATA-пристроїв.

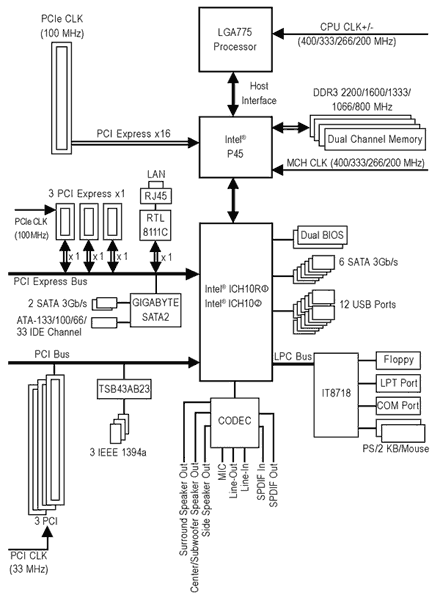

Специфікація

Модель

GIGABYTE GA-EP45T-UD3R

Підтримувані процесори

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium dual-core/Celeron Dual-Core/Celeron

Чіпсет

Intel P45/ICH10R з підтримкою Intel Fast Memory Access (FMA)

Частота системної шини (FSB), МГц

1600/1333/1066/800

Тип підтримуваної пам'яті

4 x DIMM, до 8 ГБ, DDR3 2200+/1333/1066/800 MГц

Слоти розширення

1 порт PCI Express 2.0 x16
3 x PCI Express x1 порти
3 x PCI порти

Технологія CrossFire

Не підтримується

Дискова підсистема

Південний міст:
- 6 x SATA 3Гб/с
- Технологія Intel Matrix Storage для RAID 0, 1, 5, 10

Чип GIGABYTE SATA2:
 - 1 х IDE роз’єм
 - 2 х SATA 3Гб/c з підтримкою RAID 0, 1 і JBOD

Підтримка LAN

Гігабітний LAN контролер Realtek 8111C

Звукова підсистема

Звуковий 8-канальний кодек Realtek ALC889A

IEEE 1394

T.I. TSB43AB23 три порти IEEE 1394a

USB

12 USB2.0/1.1 портів (8 на задній панелі)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
1 х оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
2 x IEEE1394a порти
1 x LAN (RJ45) порт
8 x USB 2.0/1.1 портів
6 х аудіо роз’єм

Внутрішні порти I/O

2 x USB штекери для підтримки 4 USB портів
1 x роз’єм для FDD
1 x IDE роз’єм
6 x SATA портів (жовті)
2 x GSATA порти (бузкові)
1 x роз’єм кулера CPU
3 x роз’єм для кулерів корпуса
1 x IEEE1394a роз’єм
1 х роз’єм COM-Порту
1х роз’єм LPT-Порту
1 х S/PDIF вихід і вихід
Роз’єм системної панелі

BIOS

2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.gigabyte.com.tw/

Нові версії BIOS і драйверів можна скачати з официальной страницы.

Все цены на GIGABYTE GA-EP45T-UD3R

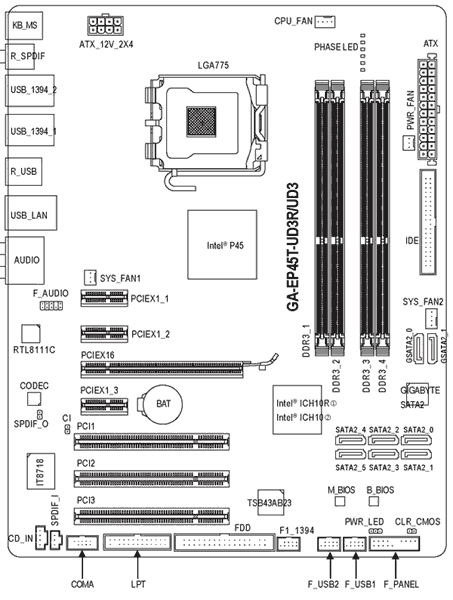

GIGABYTE GA-EP45T-UD3R

GIGABYTE GA-EP45T-UD3R

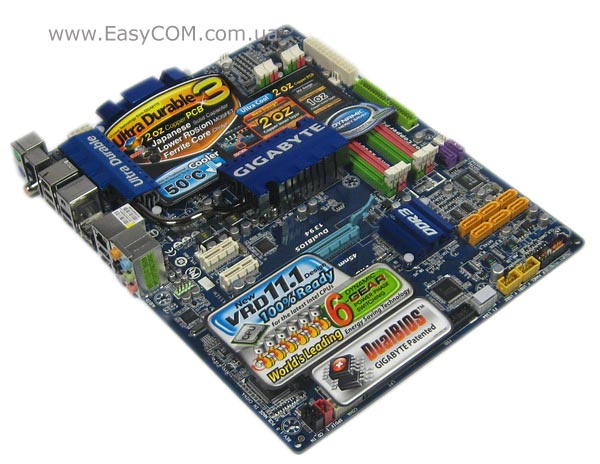

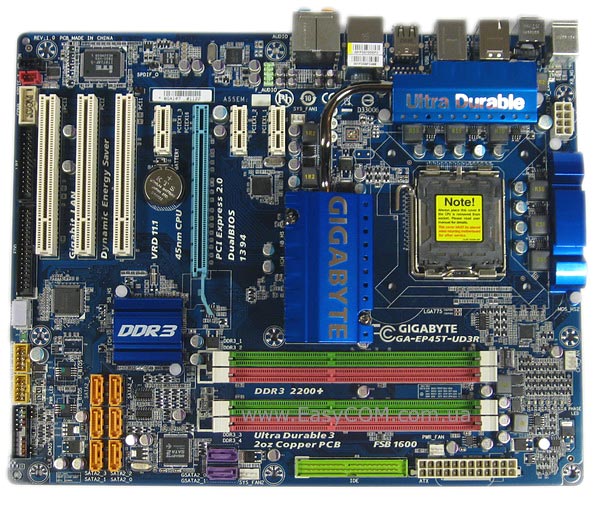

Звичайно, що більш дорожча плата і виглядає більш дорого. В першу чергу завдяки масивній системі охолодження на тепловій трубці.

GIGABYTE GA-EP45T-UD3R

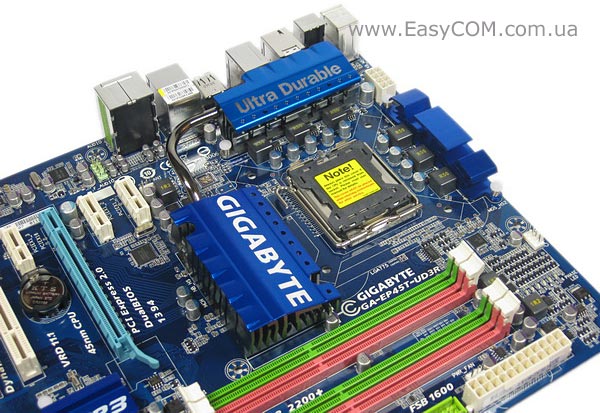

Вузол живлення процесора містить у собі 6-фазний стабілізатор, а не 4-х фазний, як у молодшої моделі. Крім того, всі його елементи, що гріються, накриті радіаторами. Живлення подається за допомогою 8-контактного ATX12V роз’єму.

GIGABYTE GA-EP45T-UD3R

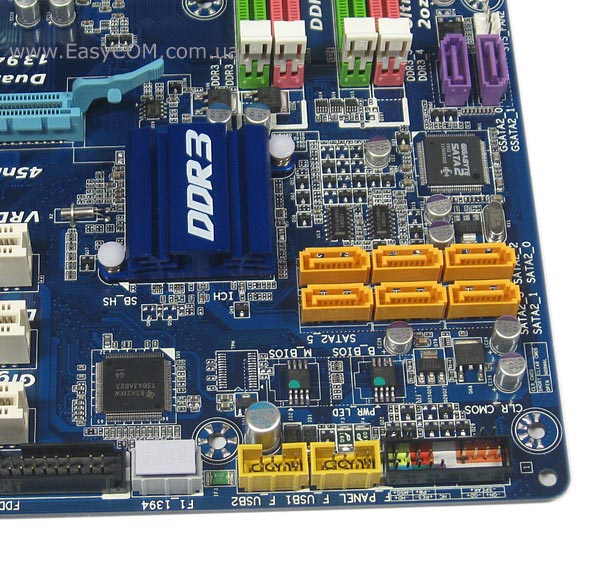

Роз’єми для підключення жорстких дисків розташовані досить грамотно. IDE-роз’єм розташований ближче до верху, SATA-роз’єми рознесені у вигляді двох блоків: жовті, працюючі від південного мосту, і фіолетові - від чіпа GIGABYTE SATA2. Всі роз’єми розташовані на достатній відстані один від одного та від інших елементів плати, що повинно сприяти їх безперешкодному використанню.

На цьому ж фото видно і дві мікросхеми BIOS, позначені зеленими крапками, які забезпечують підтримку Dual BIOS.

GIGABYTE GA-EP45T-UD3R

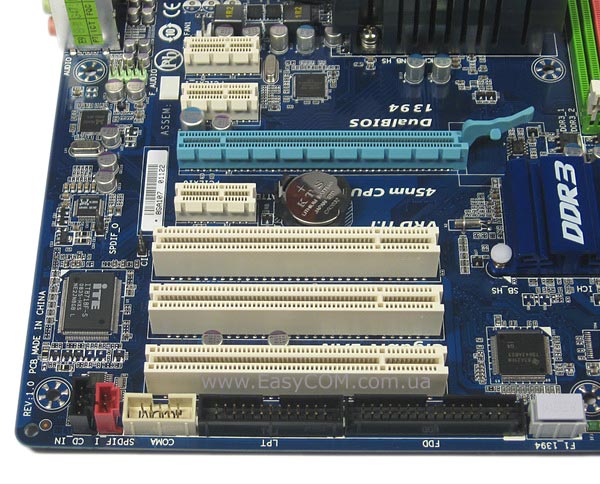

Дуже добре обрана конфігурація слотів PCI і PCI-e х1: по три слота кожного типу. Такий підхід дозволяє досягти балансу при встановленні плат розширення з підтримкою старого та нового інтерфейсів. Щоправда довелося пожертвувати підтримкою технології CrossFireХ, але в цьому є й свій плюс - на відеокарту можна встановити систему охолодження будь-яких розмірів - 4 вільних слота під нею це дозволяють зробити. Однак, як і в молодшої моделі, встановлення довгої відеокарти може перешкодити доступу до слотів оперативної пам'яті.

GIGABYTE GA-EP45T-UD3R

Традиційно для плат GIGABYTE, у верхньому правому куті розміщений фірмовий світлодіодний індикатор завантаженості фаз стабілізатора живлення процесора.

GIGABYTE GA-EP45T-UD3R

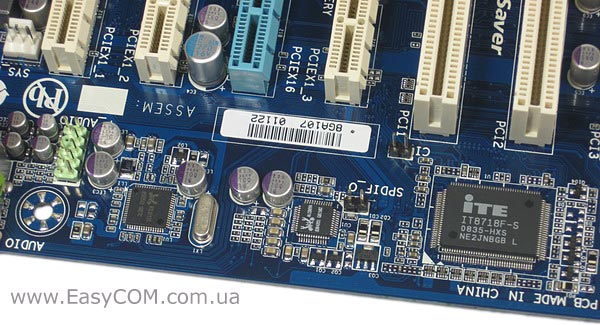

По лівому краю плати, трохи нижче роз’ємів задньої панелі, розташувалися: інтегрований звуковий кодек Realtek ALC889A, мережний контролер Realtek 8111C і чіп моніторингу стану системи iTE IT8718.

GIGABYTE GA-EP45T-UD3R

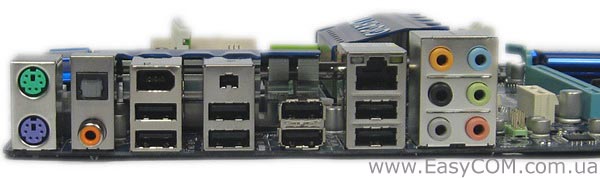

На задній панелі плати розміщені наступні роз’єми:

  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для миші;
  • 1 x Coaxial + 1 optical S/PDIF виходи;
  • 2 x IEEE1394a порти;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портів;
  • 8-канальний звуковий порт.

GIGABYTE GA-EP45T-UD3R

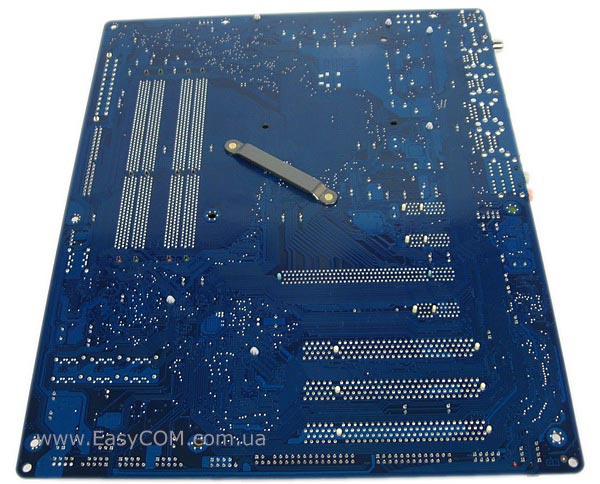

На звороті плати знаходиться опорна планка системи охолодження. Гвинтове кріплення забезпечує більш сильний притиск і щільну фіксацію радіаторів, що сприяє поліпшенню теплообміну.

BIOS

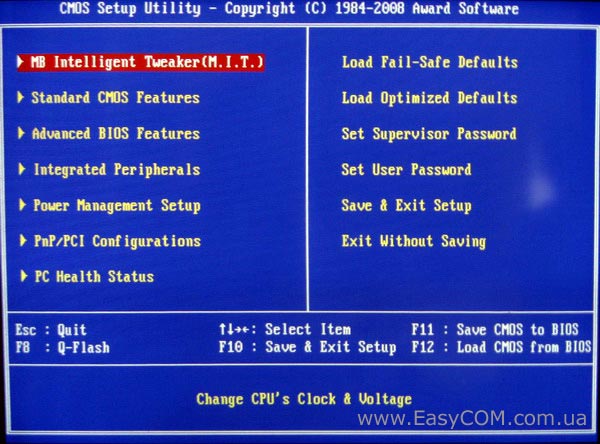

Як і зазначено в специфікації, дана материнська плата працює під керуванням BIOS на основі коду компанії AWARD.

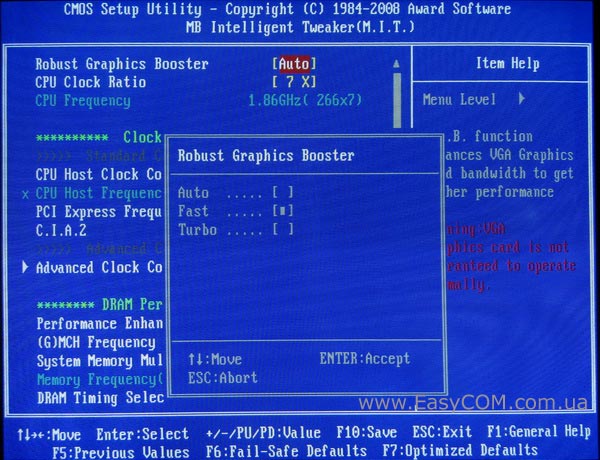

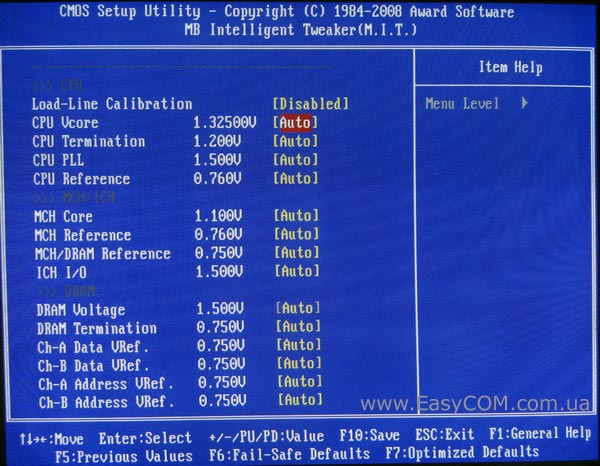

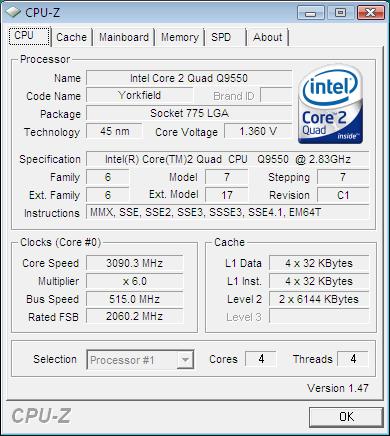

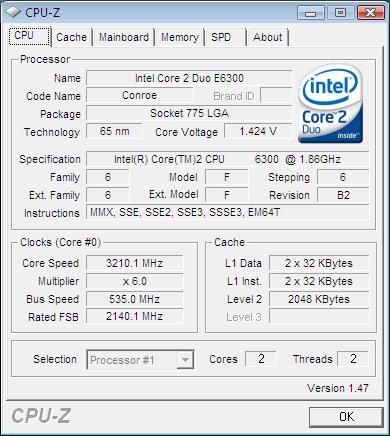

Першим же йде меню «MB Intelligent Tweaker» - у ньому зібрані всі параметри для тонкого налаштування системи. Тут же є функція Robust Graphics Booster, покликана збільшити пропускну здатність шини PCI-e.

Для зручності сприйняття, всі параметри були зібрані в таблицю.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, TM2, EIST, Virtualization Technology, XD bit, S 4-state (для 45нм процесорів)





Збільшення пропускної здатності PCI-e

Robust Graphics Booster

Auto, Fast, Turbo



Процесорний множник

CPU Clock Ratio

6 - max

1 і 0,5 для 45 нм моделей

Частота системної шини

CPU Host Frequency

100 - 1200

1 МГц

Частота шини PCI-e

PCI Express Frequency

90 - 150

1 МГц

Функція автоматичного розгону

C.I.A.2

Disable, Cruise, Sports, Racing, Turbo, Full Thrust



Амплітуда частоти процесора

CPU Clock Drive

700 – 1000

100 мВ

Амплітуда частоти шини PCI-e

PCI Express Clock Drive

700 – 1000

100 мВ

Набір установок FSB

MCH Frequency Latch

200 - 400

66 МГц

Множник пам'яті

System Memory Multiplier

2.00; 2.40; 2.50; 2.66; 3.00; 3.20; 3.33; 4.00;



Таймінги



Повний набір трьох ліній



Технології поліпшення роботи підсистеми пам'яті

Performance Enhance

Standard, Turbo, Extreme





DDR Write Training

Auto, Enable, Disable.



Напруга процесора

CPU Vcore

0,5 - 2,3

0,00625 В

Напруга тактуючого чіпу

CPU PLL

1,05 - 2,81

0,02 В

Напруга північного мосту

MCH Core

0,85 - 1,8

0,02 В

Напруга пам'яті

DRAM voltage

1,1 - 2,76

0,02 В

Напруга південного мосту

ICH Core

1,1 - 1,4

0,1 В

Напруга SATA портів

ICH I/O

1,05 - 2,31

0,02 В

Калібрування живильної лінії

Load Line Calibration

Auto, Enable, Disable.



Тактовий сигнал ЦП

CPU Clock Swek

від 0 до 750

50 пс

Тактовий сигнал північного мосту

MCH Clock Swek

від 0 до 750

50 пс

Стандартний набір налаштувань представлений досить добре. Але крім нього дана материнська плата підтримує і додаткові налаштування.

Оскільки вона належить до серії Ultra Durable 3, то на ній розпаяний чіп апаратного контролю напруги IC, що надає нам більш ширші можливості контролю та керування напругою на різних елементах плати.

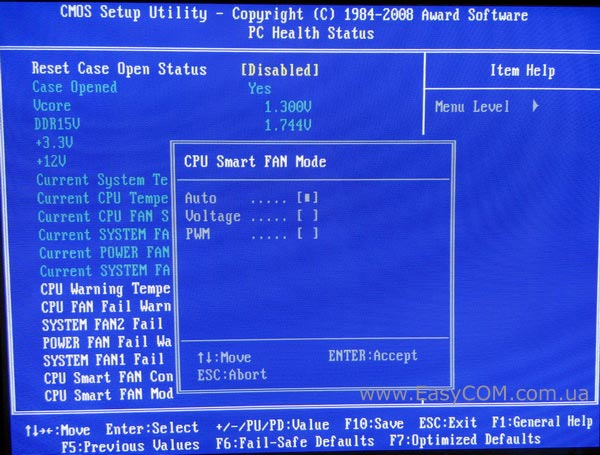

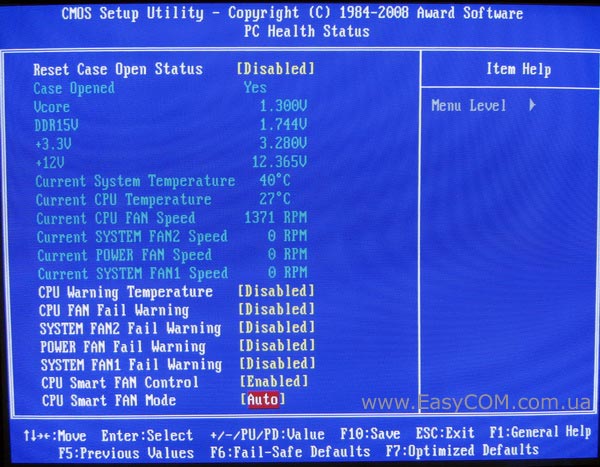

Меню PC Health Status дозволяє стежити за «здоров'ям» комп'ютера. Тут відображається температура процесора і материнської плати, швидкість обертання вентиляторів, значення напруги основних елементів.

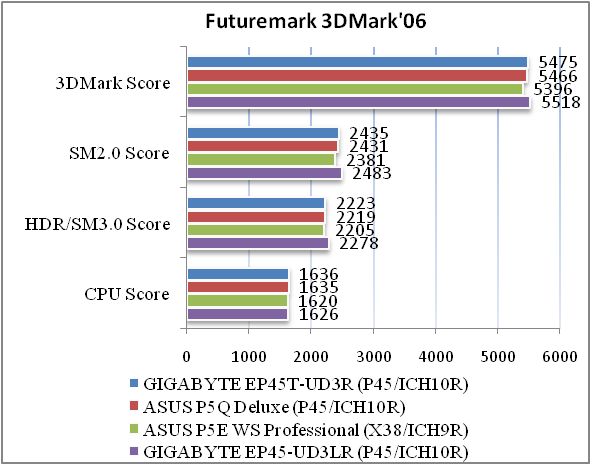

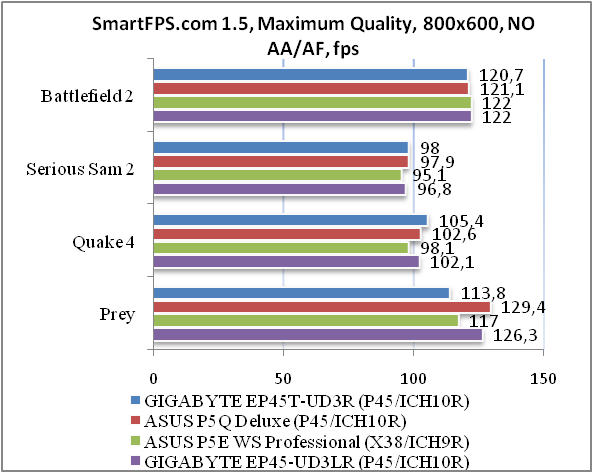

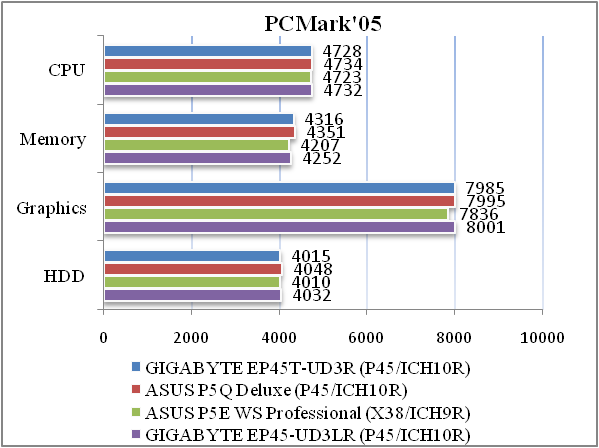

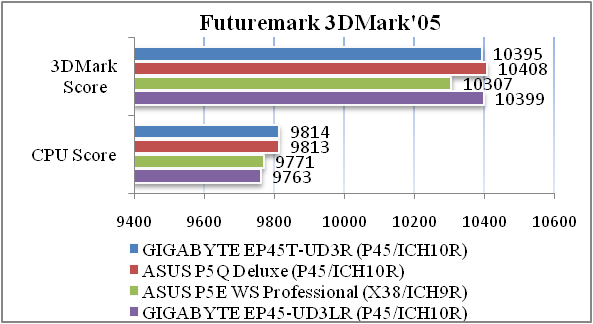

Для процесорного вентилятора підтримується регулювання швидкості обертання двома методами: напругою і ШІМ. Але, на жаль, для корпусних вентиляторів такої можливості немає.
