Огляд і тестування материнської плати GIGABYTE GA-EP45T-UD3LR
15-03-2009
Щоб охопити якомога більшу частину ринку, компанії, виробники комплектуючих, намагаються випускати не тільки саму функціональну дорогу продукцію, а також її більш прості модифікації. Адже не всім потрібно скажемо 2 порти PCI-E або безліч різних периферійних роз’ємів. А переплачувати за непотрібні переваги якось немає бажання. Для того, щоб задовольнити потреби у всіх сегментах ринку, виробники випускають продукцію з меншою функціональністю, але при цьому за якістю не гірше більш дорожчих рішень і з підтримкою основних фірмових технологій.
Саме материнська плата GIGABYTE GA-EP45T-UD3LR належить до такої продукції. Вона заснована на сучасному чіпсеті Intel P45 Express, зроблена за фірмовою технологією GIGABYTE Ultra Durable 3, підтримує пам'ять стандарту DDR3, але при цьому має трохи «спрощені» характеристики. Наскільки здешевлення позначилося на функціональності і потужності, ми і спробуємо розібратися в даному огляді.
Материнська плата зроблена за фірмовою технологією GIGABYTE Ultra Durable 3, основними складовими якої є:
-
2 OZ Copper PCB – дана технологія передбачає використання подвійної товщини шарів міді в шарах друкованої плати. Це дозволяє значно поліпшити відведення тепла від ділянок материнської плати, що нагріваються інтенсивно, таких як процесор і підсистема живлення.
-
GIGABYTE DualBIOS – ця технологія полягає у використанні одразу двох мікросхем (основної і резервної) для зберігання BIOS. Дана технологія дуже корисна, бо дозволяє при виході з ладу або невірному «перепрошиванню» однієї з мікросхем, використовувати другу в якості резервної.
Невід'ємною частиною технології Ultra Durable 3 є використання якісної елементної бази. Зокрема тут використовуються японські конденсатори з твердим електролітом, які мають термін служби 50 000 годин. Такожо GIGABYTE Ultra Durable 3 передбачає використання спеціальних МОП-транзисторів з низьким RDS(on), які відрізняються від звичайних поліпшеними характеристиками перемикання станів (відкритий/закритий). Виробник заявляє про 16-процентне зниження температури при використанні даних транзисторів. Але і це ще не всі нововведення. Крім всього сказаного вище, у даних материнських платах використовуються катушки індуктивності (дроселі) з феритовою серцевиною, що позитивно впливає на стабільність системи, а також мають поліпшені температурні робочі характеристики.

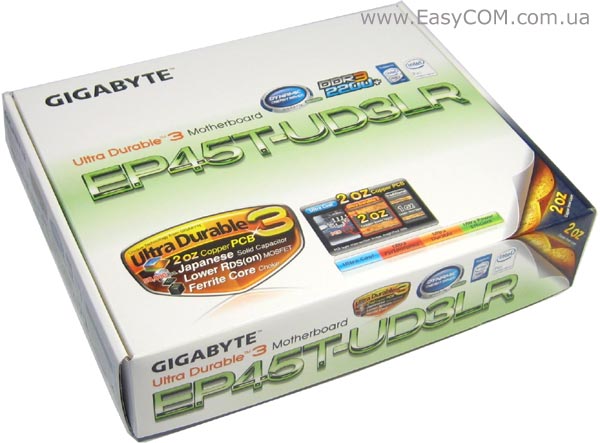

За зовнішнім виглядом, коробка материнської плати не виділяється нічим особливим у порівнянні з іншими продуктами компанії GIGABYTE серії P45. Оформлена вона в спокійних біло-зелених тонах. Тут можна знайти назву моделі, список нововведень технології Ultra Durable 3 і тип підтримуваної пам'яті. До речі про пам'ять. Дана материнська плата підтримує двоканальний режим для модулів DDR3 з частотою роботи понад 2200 МГц.
На звороті упаковки материнської плати маємо багато детальної інформації щодо розшифровки технології GIGABYTE Ultra Durable 3 з графіками і схематичними малюнками, які докладно описують її переваги.
Комплект поставки

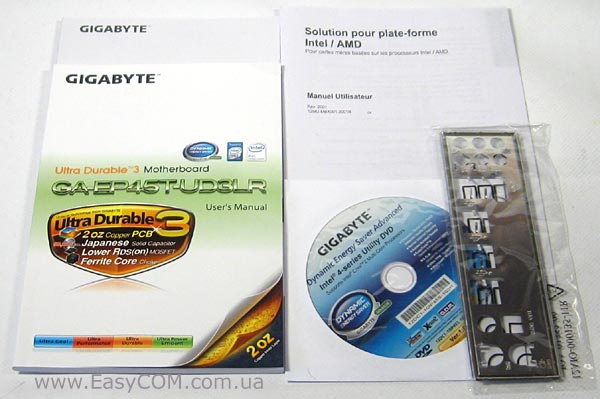

У комплекті з материнською платою GIGABYTE GA-EP45T-UD3LR маємо повний посібник користувача щодо встановлення і налаштування материнської плати, коротка інструкція зі швидкого встановлення, диск з драйверами і утилітами, а також інтерфейсна заглушка.

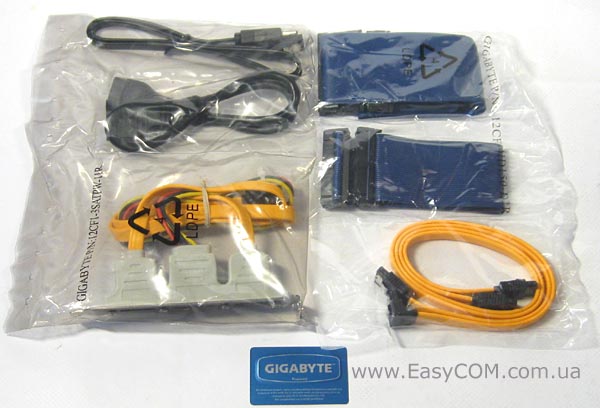

Крім цього в коробці ви знайдете один кабель для пристроїв IDE, шлейф для підключення флоппі дисководу, два шнури SATA, набір для підключення двох зовнішніх SATA пристроїв, що включає інтерфейсну панель і відповідні кабелі, а також наклейку-логотип компанії GIGABYTE.
Повний перелік комплекту поставки:
- Повний посібник користувача;
- Інструкція зі швидкого встановлення;
- Диск з драйверами і утилітами;
- Інтерфейсна заглушка на задню панель корпусу;
- Один шлейф IDE;
- Один шлейф FDD;
- Два шнури SATA;
- Набір для підключення двох зовнішніх SATA пристроїв;
- Наклейка-логотип GIGABYTE.
Специфікація:
Модель |
GA-EP45T-UD3LR |
Підтримувані процесори |
LGA 775 Intel Core 2 Extreme / Intel Core 2 Quad / Intel Core 2 Duo / Intel Pentium Dual-Core / Intel Celeron |
Чіпсет |
Intel P45 Express + Intel ICH10R |
Частота системної шини (FSB), МГц |
1600/1333/1066/800 |
Тип підтримуваної пам'яті |
4 x 1.5V DDR3 DIMM слота з підтримкою до 8 ГБ пам'яті DDR3 2200/1600/1333/1066/800 МГц |
Слоти розширення |
1 x PCI Express x16 |
Дискова підсистема |
Південний міст: Чіп JMicron 368: Чsп iTE IT8718: |
Підтримка LAN |
Контролер Realtek 8111C (10/100/1000 Mbit) |
Звукова підсистема |
Аудіо-Кодек Realtek ALC888 |
USB |
12 USB2.0/1.1 портів (8 на задній панелі, 4 внутрішніх) |
Зовнішні порти I/O |
1 x PS/2 порт для клавіатури |
Внутрішні порти I/O |
1 x 24-pin ATX основне живлення |
BIOS |
2x8Mb AWARD BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b |
Розміри, мм |
305 х 210 (ATX) |
Сайт виробника |
Нові версії BIOS і драйверів можна скачати з офіційної сторінки. |
Все цены на GIGABYTE GA-EP45T-UD3LR

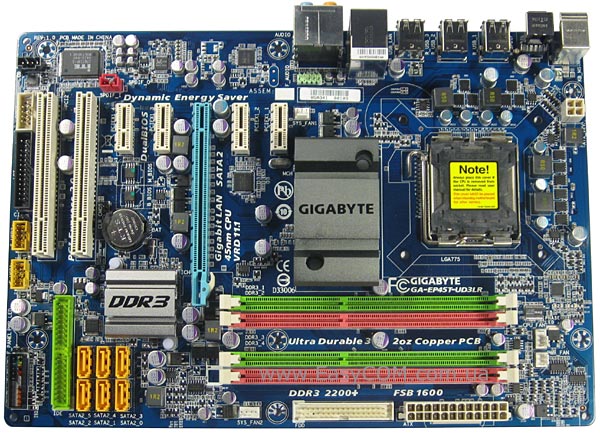

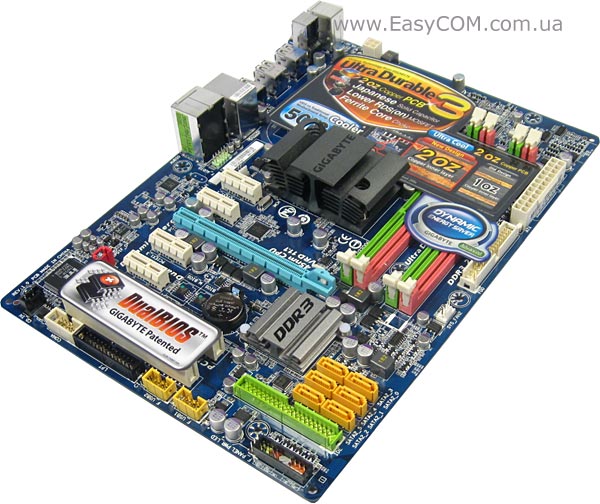

Зовні, материнська плата GA-EP45T-UD3LR нічим особливим не виділяється. Розташування елементів досить добре продумане інженерами компанії GIGABYTE. Плата оснащена аж чотирма слотами PCI Express x1, що не може не радувати, якщо розраховувати на майбутній апгрейд. Але один зі слотів буде недоступний, у випадку встановлення «двослотової» відеокарти.

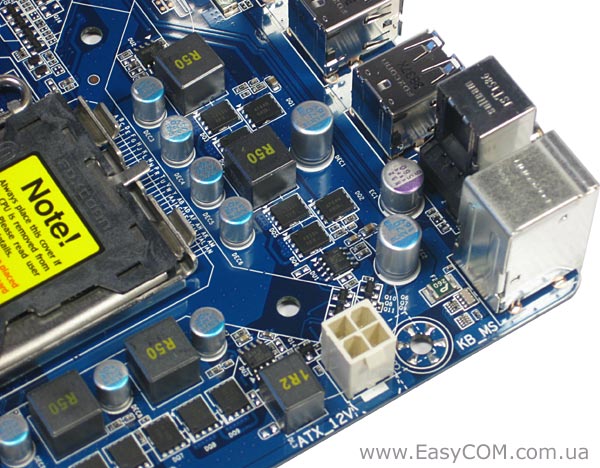

Плата оснащена 4-фазною системою живлення, при цьому елементи стабілізатора, які в процесі роботи мають властивість нагріватися, не оснащені системою охолодження. Радіатори встановлені тільки на північному і південному мостах. Для додаткового живлення процесора використовується звичайний 4-контактний роз’єм. Все це говорить про те, що дана материнська плата не орієнтована на сектор ентузіастів і оверклокерів. Але ми ще маємо це з'ясувати, чи так це насправді.

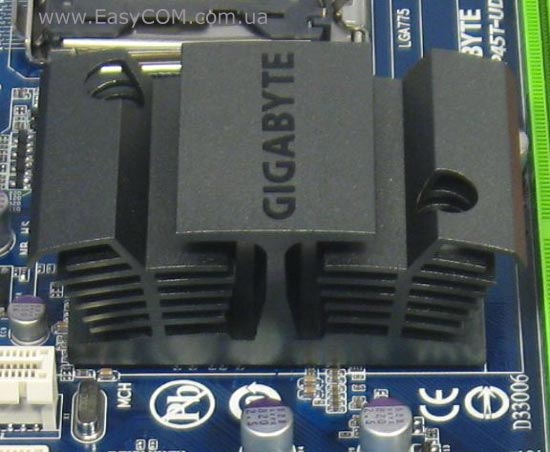

Радіатор північного мосту являє собою конструкцію неправильної форми з безліччю ребер, ефективності якого цілком вистачить для охолодження чіпсета P45 Express.
Радіатор південного мосту не так вражає своїми габаритами, проте, оскільки чіп ICH10R не відрізняється високим тепловиділенням, даного радіатора буде цілком достатньо. Та і при встановленні відеокарти компактні розміри радіатора дозволять уникнути незручностей.

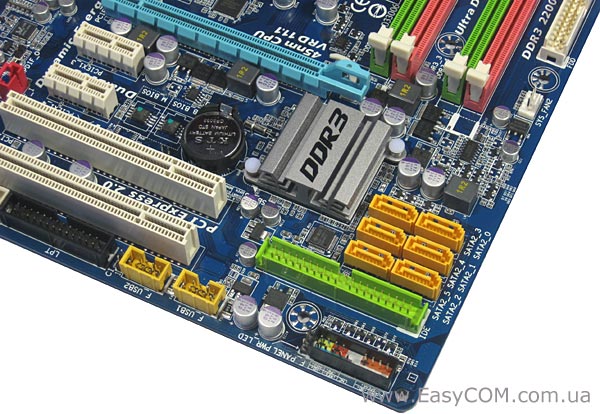

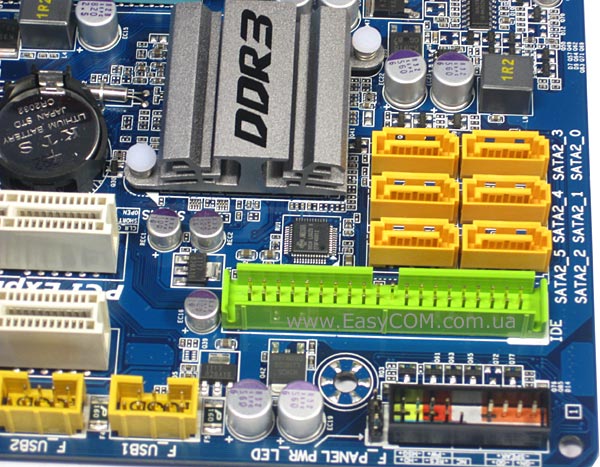

Поблизу південного мосту розташовані 6 роз’ємів SATA (3Гб/с) і один роз’єм IDE. Ось тільки IDE роз’єм розташований настільки близько до роз’ємів SATA, що можуть виникнути деякі незручності при бажанні гарно вкласти шлейф, що найчастіше тягнеться аж доверху корпусу до DVD-приводу.

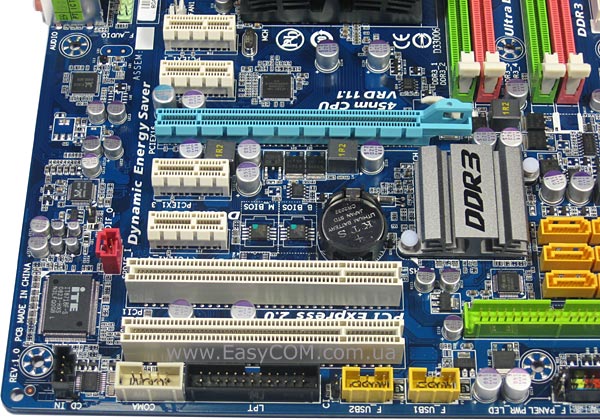

На материнській платі присутній один роз’єм PCI Express x16, два роз’єми PCI і чотири PCI Express x1. Цього набору слотів буде цілком достатньо практично для будь-якої мультимедійної системи, особливо якщо враховувати те, що все більше і більше пристроїв, таких як TV-тюнери, звукові карти, тощо оснащуються саме роз’ємами PCI Express x1. Проте, оскільки один роз’єм PCI Express x1 розташований безпосередньо близько зі слотом для відеокарт PCI Express x16, то він стане недоступним при використанні «двослотової» відеокарти. Також, біля батарейки можна побачити дві мікросхеми BIOS, які є невід'ємною частиною технології GIGABYTE Ultra Durable 3.

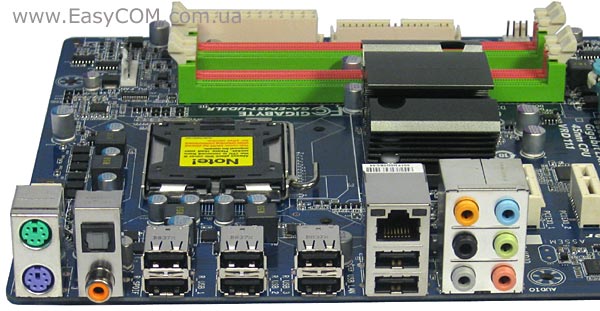

На задню панель материнської плати виведені наступні роз’єми:
- 1 x PS/2 порт для клавіатури;
- 1 x PS/2 порт для миші;
- 1 x Coaxial + 1 optical S/PDIF виходи;
- 1 x LAN (RJ45) порт;
- 8 x USB 2.0/1.1 портів;
- 8-канальний звуковий порт.
З конструкцією материнської плати ми ознайомилися. Тепер перейдемо до вивчення BIOS.

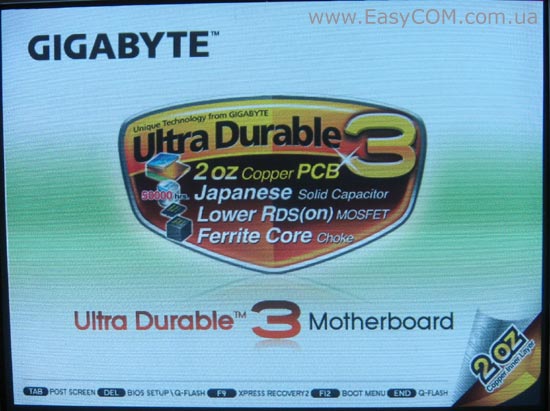

При включенні комп'ютера ось така от картинка приховує від нас процес проходження POST. При натисканні кнопки «DEL», попадаємо безпосередньо в BIOS.

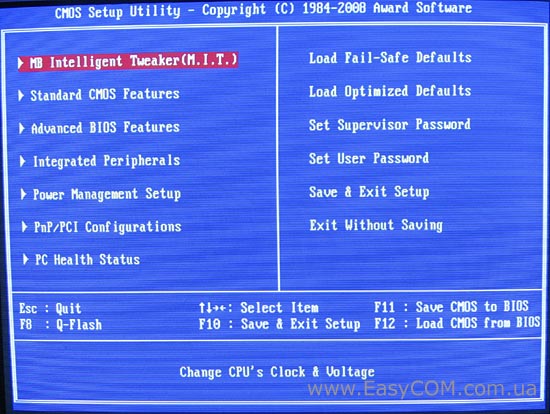

MB Intelligent Tweaker (M.I.T)
Першим у списку меню є пункт «MB Intelligent Tweaker (M.I.T)», що відповідає за основні налаштування процесора, пам'яті, системної шини і порту PCI-E Express x16.

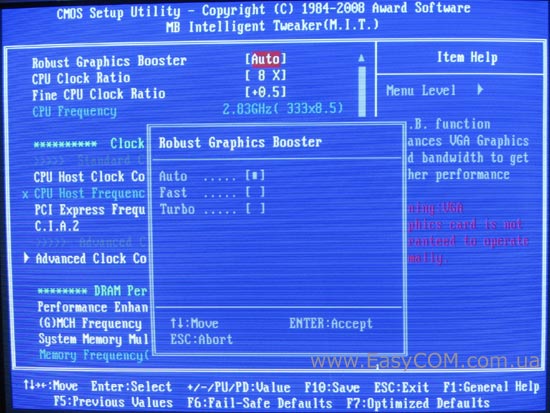

При натисканні клавіші «Enter» попадаємо в повний список налаштувань меню «MB Intelligent Tweaker (M.I.T)». Тут першим є пункт «Robust Graphics Booster» за допомогою якого можна збільшити пропускну здатність шини PCI-E відповідно трьом положенням: Auto, Fast, Turbo. Далі йдуть пункти CPU Clock Ratio і Fine CPU Clock Ratio, перший з яких дозволяє змінювати цілочисельну частину множника процесора, а другий робити більш точне налаштування множника шляхом зміни дробової його частини з кроком 0,5.

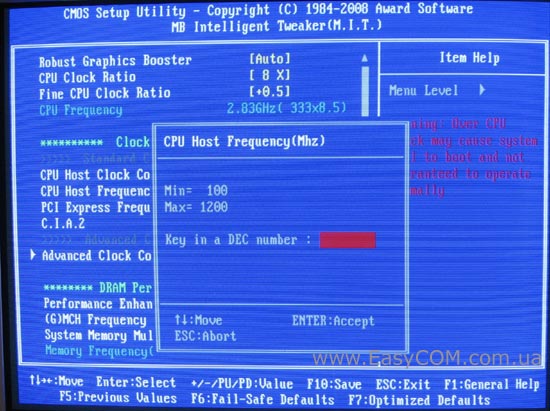

Нижче йде пункт меню «CPU Host Frequency», за допомогою якого можна змінити частоту системної шини в межах від 100 до 1200 МГц.

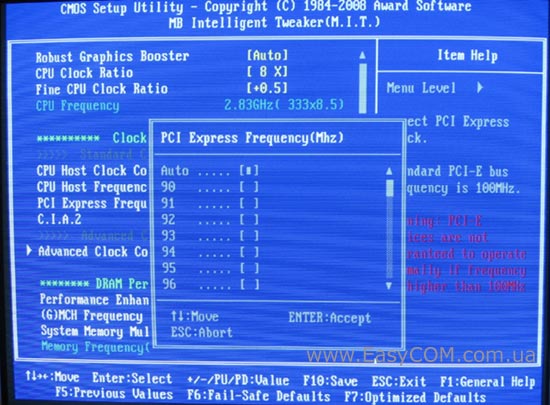

Пункт меню «PCI Express Frequency» дозволяє вручну встановлювати частоту шини PCI Express у межах від 90 до 150 МГц.

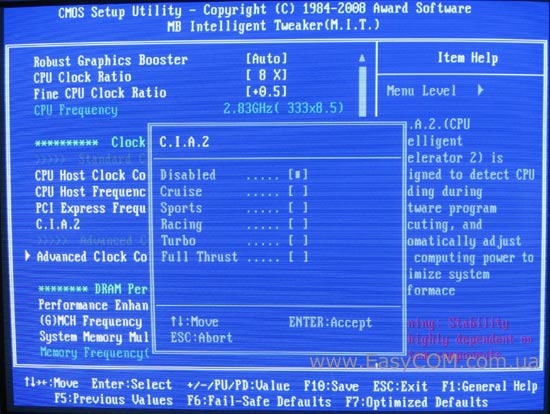

За допомогою пункту меню C.I.A.2 можна автоматично розганяти CPU. Тут можна обрати п'ять різних положень: Cruise, Sports, Racing, Turbo, Full Thrust, що відповідає розгону процесора на 5% - 7%, 7% - 9%, 9% - 11%, 15% - 17%, 17% - 19% відповідно в залежності від завантаження CPU. Але перед тим як використати даний пункт меню, рекомендуємо перевірити на стабільність використовуваний процесор при розгоні вручну.

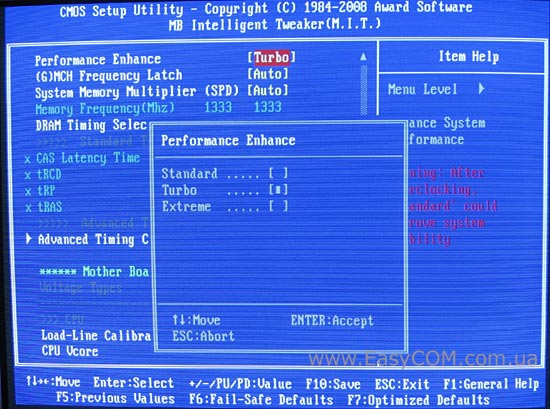

Пункт «Performance Enhance» має три значення: Standard, Turbo, Extreme. Вибираючи один з варіантів ми встановлюємо режим роботи системи в цілому.

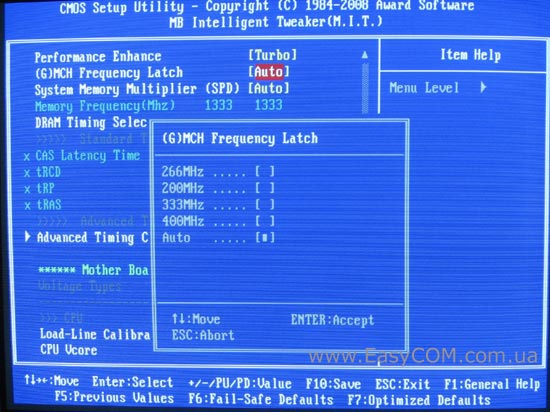

Меню «MCH Frequency Latch» дозволяє змінювати набір затримок чіпсету для оптимізації роботи системи при частоті системної шини від 200 до 400 МГц.

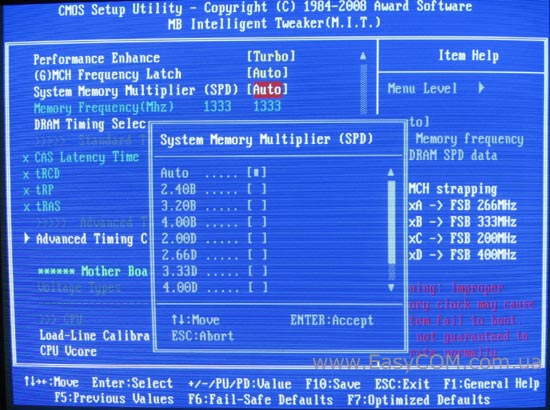

Звичний для материнських плат GIGABYTE пункт меню «System Memory Multiplier» дозволяє обрати множник пам'яті щодо частоти системної шини. Шкода тільки, що множники мають певні фіксовані значення і не дозволяють вдосталь награтися із частотою пам'яті.

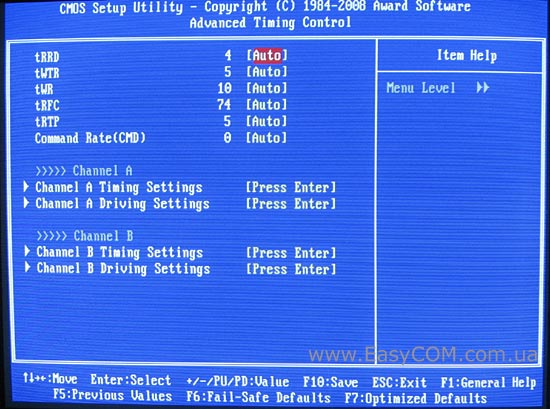

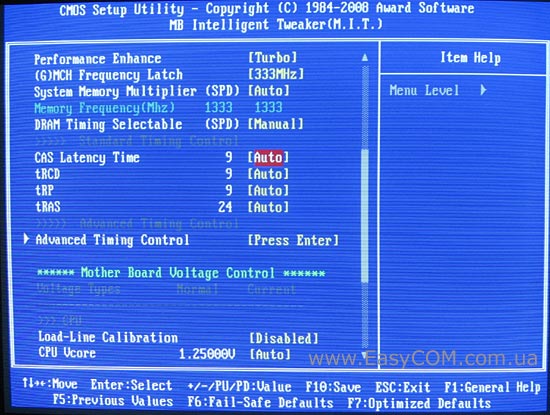

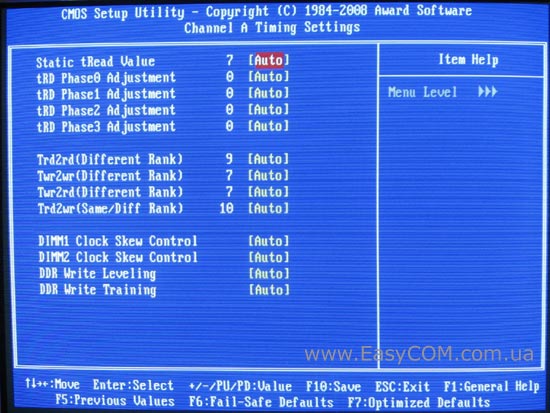

Відмінною рисою материнської плати GIGABYTE GA-EP45T-UD3LR є точне налаштування таймінгів ОЗП, настільки точна, що задовольнить потреби навіть самих вимогливих оверклокерів і досвідчених професіоналів.

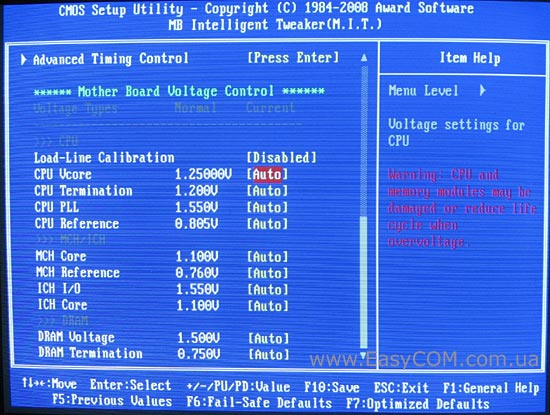

Після налаштування пам'яті окремим підзаголовком «Mother Board Voltage Control» виділені пункти меню, відповідальні за налаштування подаваних напруг на різні підсистеми материнської плати. Основними тут є меню зміни подаваних напруг на процесор, чіпсет і пам'ять.

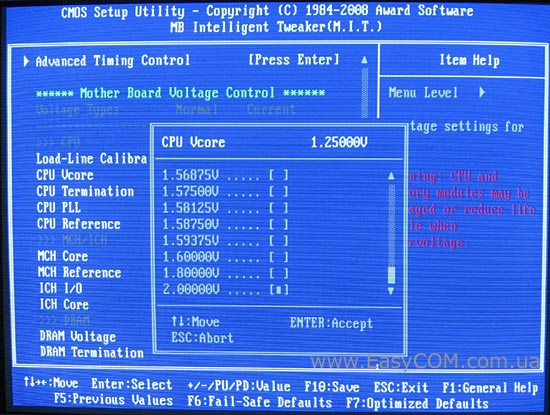

Живлення процесора можна змінювати в межах від 0,5 В до 2,0 В з кроком 0,00625 В. Цього діапазону буде цілком достатньо для гарного розгону будь-якого сучасного процесора.

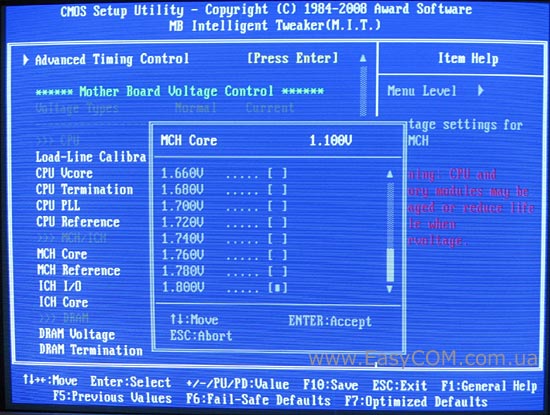

Діапазон змін подаваних напруг на чіпсет лежить у рамках 0,85 В - 1,8 В.
Напругу на пам'яті можна корегувати в межах від 1,1 В до 2,76 В. Враховуючи те, що стандартна напруга для модулів DDR3 - 1,5 В, то запас можливих значень досить великий, головне не захоплюватися і пам'ять при цьому не спалити.
PC Health Status

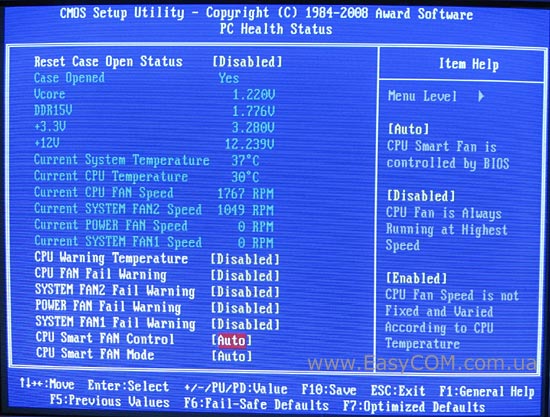

У розділі основного меню «PC Health Status» ведеться докладний моніторинг подаваних напруг на процесор і оперативну пам'ять, а також поточних напруг на лініях +12 В і +3,3 В. Тут же можна побачити швидкість роботи всіх вентиляторів системи, показання яких знімаються з чотирьох датчиків. Крім цього в даному розділі можна довідатися про температуру процесора та системи в цілому, а також включити і налаштувати метод регулювання швидкості обертання вентилятора процесорного кулера (3-pin або 4-pin).
Тепер ознайомимося з розгінним потенціалом плати GIGABYTE GA-EP45T-UD3LR.

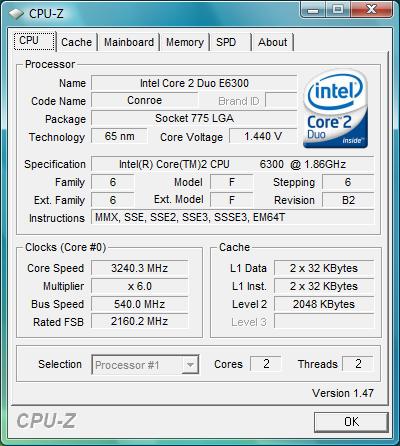

З двоядерним процесором Intel Core 2 Duo E6300 плата скорила частоту 540 МГц. Це відмінний результат для материнської плати даної категорії, він знаходиться на одному рівні з результатами більш дорожчих моделей материнських плат. На жаль, подальший розгін був обмежений можливостями нашого тестового стенду. Але якщо використати для розгону більш сучасний двоядерний процесор, так ще й встановити радіатори на підсистему живлення CPU, то можна було б досягти і більше вищих результатів.

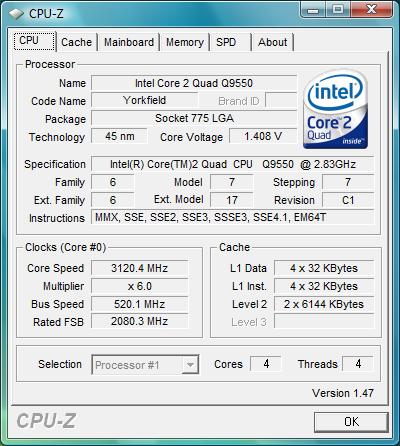

З чотирьохядерним процесором Intel Core 2 Quad Q9550 ситуація сильно не змінилася і платі скорилася частота 520 МГц. Це також один з найкращих результатів.
У підсумку по розгінному потенціалу плата GA-EP45T-UD3LR є відмінним придбанням як для систем з двоядерним процесором, так і для систем з чотирьохядерним CPU.
Тестування
Для перевірки можливостей материнських плат використаний наступний тестовий стенд:
Процесор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) |
Кулер |
Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм |
Оперативна пам'ять |
2x DDR3-1333 1024 Mб Transcend PC10600 |
Відеокарта |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ, 80 Гб, SATA-300 |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув |

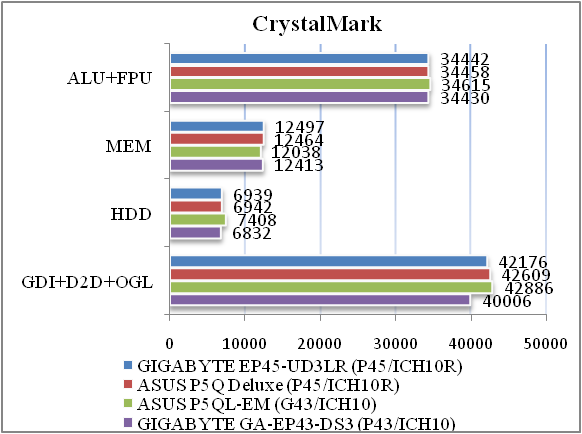

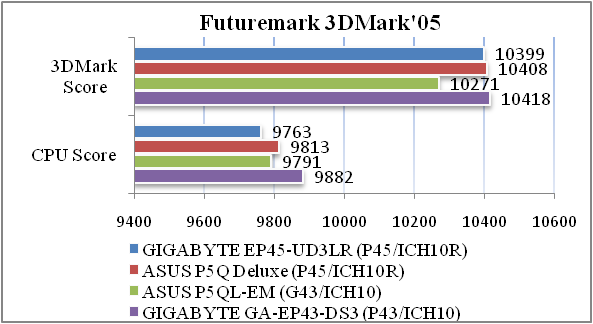

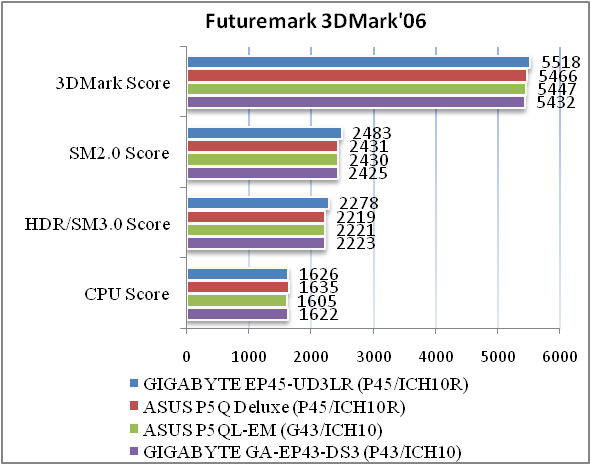

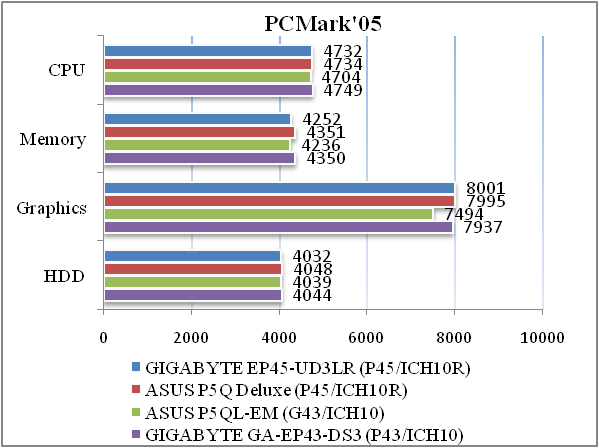

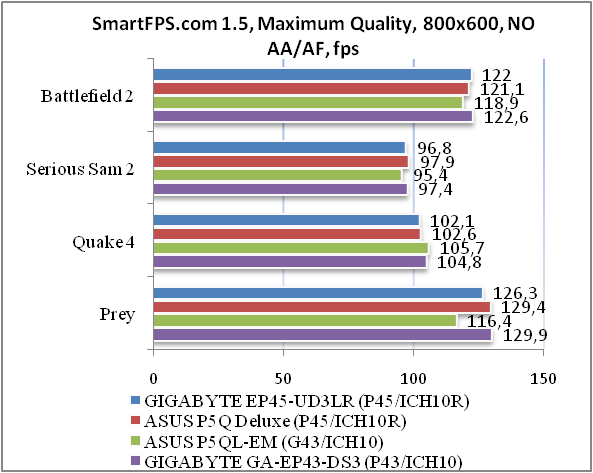

Всі тести плата пройшла з відмінними результатами, помітних падінь продуктивності не виявлено. Це говорить про те, що BIOS системної плати налагоджений добре і не має суттєвих недоробок.
Тестування звукового кодеку Realtek ALC888
Тепер перевіримо якість звукової підсистеми материнської плати GIGABYTE GA-EP45T-UD3LR. Тестування проводилося за допомогою програми RightMark Audio Analyzer.
Загальні результати (RightMark Audio Analyzer)
32-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.12, -0.22 |
Дуже добре |
Рівень шуму, дБ (А) |
-84.5 |
Добре |
Динамічний діапазон, дБ (А) |
85.2 |
Добре |
Гармонійні викривлення, % |
0.0059 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-77.5 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.015 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-79.9 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Підсумки
За результатами тестування, материнська плата GIGABYTE GA-EP45T-UD3LR є відмінним рішенням для сучасної платформи з потужним процесором і одним графічним адаптером. Вона підтримує сучасну оперативну пам'ять DDR3 з частотою 2200 МГц і вище. Рекомендувати її можна як для домашнього використання, так і для обізнаних користувачів, адже розгінний потенціал даного продукту є просто чудовим. А якщо врахувати те, що ціна на дану плату знаходиться в межах $150, то її придбання і по гаманцю сильно не вдарить. Крім того, ви отримуєте сучасну плату з підтримкою найсучаснішої технології GIGABYTE Ultra Durable 3.
Позитивні якості:
- Нова технологія Ultra Durable 3;
- Відмінний розгінний потенціал;
- Багаті налаштування для розгону в BIOS;
- Підтримка пам'яті DDR3 до 2200+ МГц.
Недоліки:
- Один слот PCI Express x16;
-
Відеокарта ускладнює доступ до слотів оперативної пам'яті;
- Елементи живлення процесора не оснащені системою охолодження;
-
Відсутня можливість управління швидкістю обертання корпусних вентиляторів.
Автор: Олексій Єрін
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ООО ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.
