Тестування материнської плати GIGABYTE GA-EP45-UD3

Компанія GIGABYTE, відомий гравець на ринку материнських плат і відеокарт, не дуже давно випустила нову серію плат UD3, особливістю якої є підтримка технології Ultra Durable 3. Нова технологія передбачає використання PCB з мідними шарами подвоєної товщини та твердотільних конденсаторів японського виробництва з терміном служби більше 50 000 годин. Вже зараз можна стверджувати, що старанність інженерів компанії не була даремною - серія UD3 одержала величезну популярність у оверклокерів, в першу чергу, за свої видатні здатності розгону, а також надійність.

Ми вже тестували плату GIGABYTE GA-EP45-UD3P, що залишила після себе тільки позитивні враження. У даному огляді ми познайомимося з її «молодшою» сестрою GIGABYTE GA-EP45-UD3.

Специфікація материнської плати:

Модель	GIGABYTE GA-EP45-UD3
Підтримувано процесори	LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron
Чіпсет	Intel P45/ICH10
Частота системної шини (FSB), МГц	1600/1333/1066/800
Тип підтримуваної пам'яті	4 x DIMM, до 16 ГБ, DDR2 1366+/1066/800/667 MГц
Слоти розширення	1 порт PCI Express 2.0 x16 3 x PCI Express x1 порти 3 x PCI порти
Дискова підсистема	Південний міст:  - 6 x SATA 3Гб/с Чип GIGABYTE SATA2:  - 1 х IDE роз’єм  - 2 х SATA 3Гб/c з підтримкою RAID 0, 1 і JBOD
Підтримка LAN	Realtek 8111C (10/100/1000 Mbit)
Звукова підсистема	8-канальний аудіо-кодек Realtek ALC889A
IEEE 1394	T.I. TSB43AB23 три порти IEEE 1394a
USB	12 USB2.0/1.1 портів
Зовнішні порти I/O	1 x PS/2 порт для клавіатури 1 х PS/2 порт для мишки 1 х оптичний S/PDIF вихід 1 х коаксіальний S/PDIF вихід 2 x IEEE1394a порти 1 x LAN (RJ45) порт 8 x USB 2.0/1.1 портів 6 х аудіо роз’ємів
Внутрішні порти I/O	2 x USB штекери для підтримки 4 USB портів 1 x роз’єм для FDD 1 x IDE роз’єм  6 x SATA портів (жовті) 2 x GSATA порти (бузкові) 1 x роз’єм кулера CPU  3 x роз’єми для кулерів корпусу 1 x IEEE1394a роз’єм 1 х роз’єм COM-порту 1 х роз’єм LPT-порту 1 х S/PDIF вхід і вихід  роз’єм системної панелі
BIOS	2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Розміри, мм	305 х 244 (ATX)
Сайт виробника	http://www.gigabyte.com.tw/

Все цены на GIGABYTE GA-EP45-UD3

Материнська плата GIGABYTE GA-EP45-UD3 поставляється в традиційно оформленій для компанії GIGABYTE картонній упаковці. Основну увагу виробник акцентує на оновленій фірмовій технології Ultra Durable 3 і її основних перевагах.

Тильна сторона коробки дозволяє докладно ознайомитися з технічними аспектами вищезгаданої фірмової технології. Тут умовно показана структура материнської плати, і, як ефект від її застосування, продемонстрований більш рівномірний розподіл зони нагрівання, через що критичних областей перегріву стає менше.

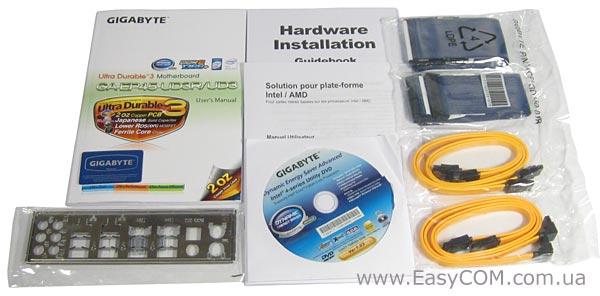

Комплект поставки в материнській плати GIGABYTE GA-EP45-UD3 досить скромний, що, як правило, не завжди властиво платам даної цінової категорії, але його цілком достатньо для повноцінної роботи. У коробці знаходиться:

• чотири SATA-шлейфи;
• шлейф UltraDMA 133/100/66;
• FDD-шлейф;
• заглушка на задню панель корпусу;
• CD-диск з драйверами;
• наклейка з логотипом виробника;
• інструкція з встановлення та посібник користувача.

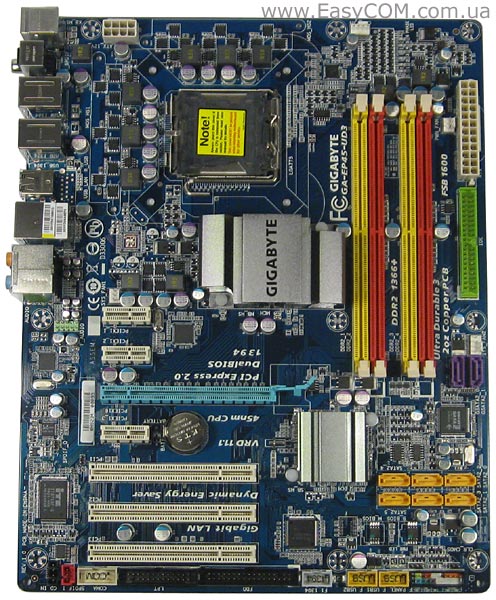

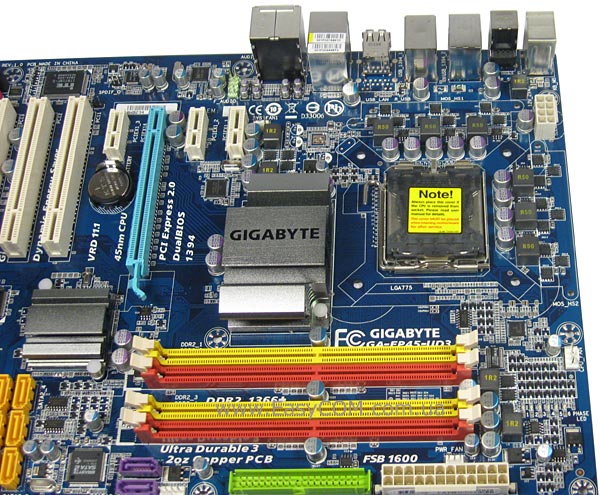

Друкована плата GIGABYTE GA-EP45-UD3 практично повністю повторює вдалий дизайн GIGABYTE GA-EP45-UD3P. Основні її відмінності полягають у застосуванні спрощеної системи охолодження та відсутності другого слота PCI Express 2.0 x16, а також другого мережного адаптера. Явних недоліків у розведенні плати немає, але необхідно відзначити можливі труднощі з встановленням модулів пам'яті при використанні довгих відеоадаптерів.

Для живлення процесора використовується 6-фазна схема перетворення на основі транзисторів з малим перехідним опором у відкритому стані та дроселів з феромагнітною серцевиною. Застосування цих більш висококласних елементів обумовлює менші втрати енергії і, як наслідок, зменшення нагрівання. Також певною перевагою схеми живлення є відповідність специфікації VRD (Voltage Regulator Down) 11.1 і реалізація фірмової технології енергозбереження Dynamic Energy Saver 6-gear. Новий стандарт живлення розрахований на те, що процесори степпінгу E серії E8000 і E7000 Intel Core 2 у сплячому режимі можуть живитися всього від однієї фази перетворювача.

Крім того, можна відзначити, що інженери компанії GIGABYTE порахували можливим роботу вузла живлення процесора без яких-небудь радіаторів, нижче в нас буде можливість переконатися в правильності їх вибору. Північний і південний мости плати охолоджуються пасивними алюмінієвими радіаторами, що мають сірий колір, можливо для того, щоб споживачі легше орієнтувалися між моделями.

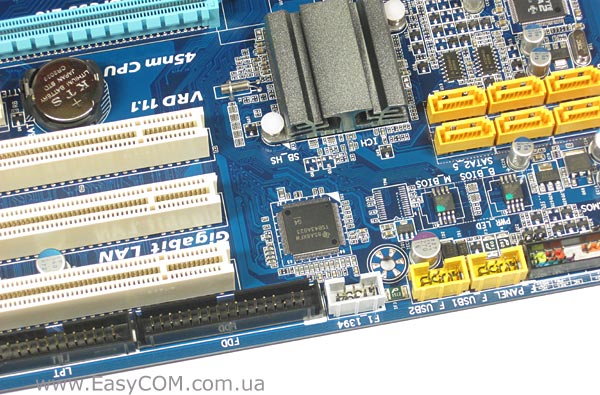

Досить компактно розташовані 8 портів Serial ATA дискової підсистеми материнської плати. Також у користувачів буде можливість використовувати внутрішні роз’єми COM, LPT, FDD і чотири порти USB.

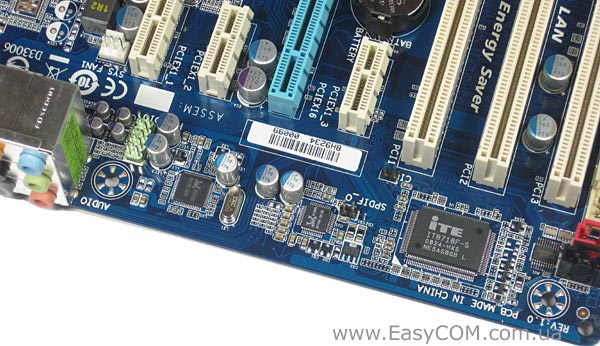

Аналогічно старшій GIGABYTE GA-EP45-UD3P, у якості контролера введення\виводу використовується чіп ITE IT8718,8-канальний аудіокодек реалізований на базі Realtek ALC889A, а мережний адаптер за допомогою чіпа Realtek 8111C.

Чіп TSB43AB23, що розташований біля південного мосту, відповідає за роботу портів IEEE 1394.

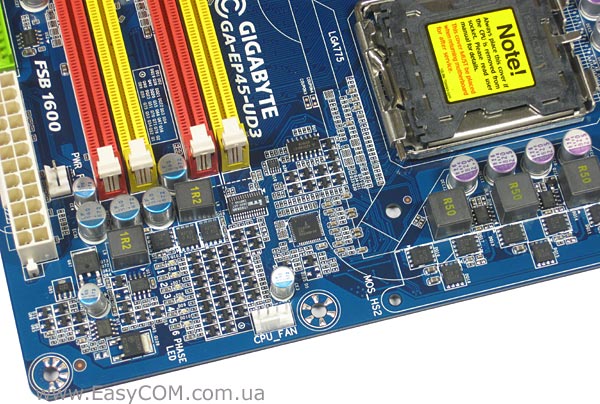

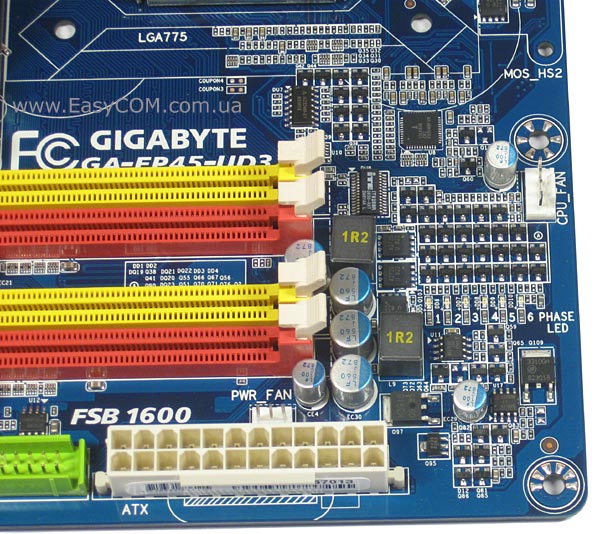

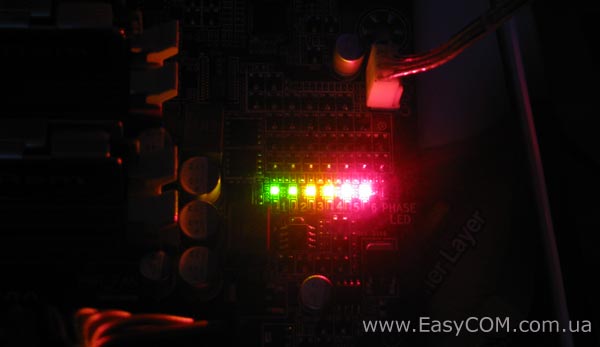

Поруч з роз’ємом для підключення процесорного вентилятора розташований світлодіодний індикатор фірмової технології енергозбереження Dynamic Energy Saver 6-gear, що інформує користувача про число активних фаз живлення.

У темряві індикатор виглядає дуже ефектно, але, на жаль, він відключається якщо плата працює не в штатному режимі, тобто при розгоні.

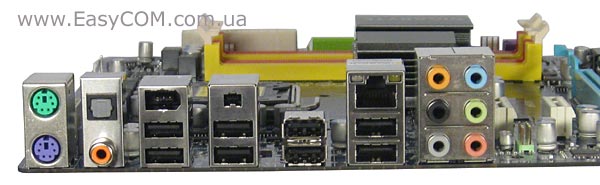

На інтерфейсну панель материнської плати виведені:

• порт PS/2 для клавіатури;
• порт PS/2 для миші;
• вісім портів USB 2.0;
• оптичний і коаксіальний S/PDIF;
• два порти IEEE 1394а;
• мережний порт RJ45 для підключення до локальної мережі;
• шість роз’ємів для підключення 8-канального звуку.

BIOS

BIOS системної плати GIGABYTE GA-EP45-UD3 заснований на мікрокоді Award.

Першим і найцікавішим для нас є підменю MB Intelligent Tweaker (M.I.T.), що містить у собі основні можливості для розгону і додаткового налаштування системи.

У таблиці наведені можливі значення параметрів даного меню.

Параметр	Назва меню	Діапазон	Крок
Зміна пропускної здатності PCI-e	Robust Graphics Booster	Auto, Fast, Turbo
Процесорний множник	CPU Clock Ratio	6-max	1 і 0,5 для 45 нм моделей
Частота системної шини	CPU Host Frequency	100-1200	1 МГц
Частота шини PCI-e	PCI Express Frequency	90-150	1 МГц
Функція автоматичного розгону	C.I.A.2	Disable, Cruise, Sports, Racing, Turbo, Full Thrust
Набір установок FSB	MCH Frequency Latch	200-400	66 МГц
	Extreme Memory Profile (X.M.P.)	Auto, Profile1, Disabled
Додаткові налаштування FSB	-Cpu Clock Drive	700-1000	100 мВ
	PCI Express Clock Drive	700-1000	100 мВ
Тактовий сигнал ЦП	CPU Clock Skew	0-750	50 пс
Тактовий сигнал північного мосту	MCH Clock Skew	0-750	50 пс
Множник пам'яті	System Memory Multiplier	2.00B; 2.40B;  3.20B; 4.00B; 2.00D; 2.66D;  3.33D; 2.66C; 3.33C; 4.00C; 2.50A; 3.00A; 4.00A;
Технології поліпшення роботи підсистеми пам'яті	Performance Enhance	Standard, Turbo, Extreme
Напруга процесора	CPU Vcore	0,5-2,3	0,00625 В
	CPU Termination	1,1-1,7	0, 02-0,1 В
Напруга тактуючого чіпа	CPU PLL	1,05-2,81	0,02 В
	CPU Reference	0,46-1,01	0,015 В
Напруга північного мосту	MCH Core	0,85-2	0,02 В
	MCH Reference	0,5-1,04	0,02 В
	MCH\DRAM Reference	0,53-1,81	0, 02-0,05 B
Напруга пам'яті	DRAM voltage	1,45-3,04	0,02 В
	DRAM Termination	0,71-1,405	0, 02-0,025 В
	Channel A Reference	0,53-1,81	0, 02-0,05 B
	Channel B Reference	0,53-1,81	0, 02-0,05 B
Напруга південного мосту	ICH Core	1,1-1,4	0,1 В
Напруга SATA портів	ICH I/O	1, 05-2,31	0,02 В
Калібрування живильної лінії	Load Line Calibration	Auto, Enable, Disable.

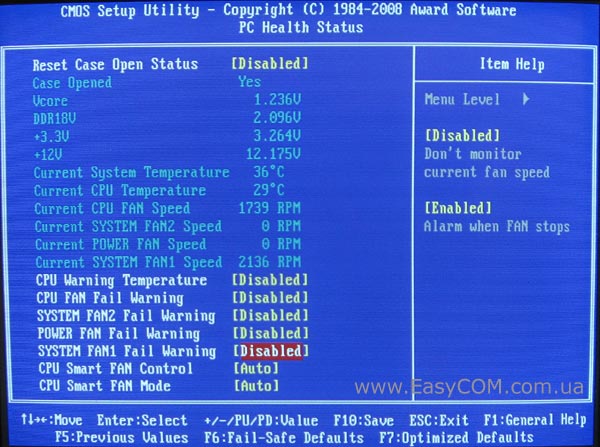

Вкладка PC Health Status дозволяє відслідковувати основні значення напруг, що подаються на плату, контролювати температуру процесора та плати, а також швидкість обертання чотирьох вентиляторів. Можливість автоматичного керування швидкістю обертання вентилятора реалізована тільки для системи охолодження центрального процесора.

Тестування

Для перевірки можливостей материнських плат використовувався наступний тестовий стенд:

Процесор	Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)
Кулер	Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм
Оперативна пам'ять	2x DDR 3-1333 1024 Mб Transcend PC10600
Відеокарта	EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ, 80 Гб, SATA-300
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

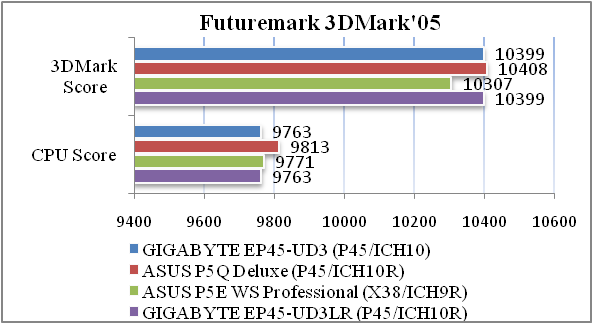

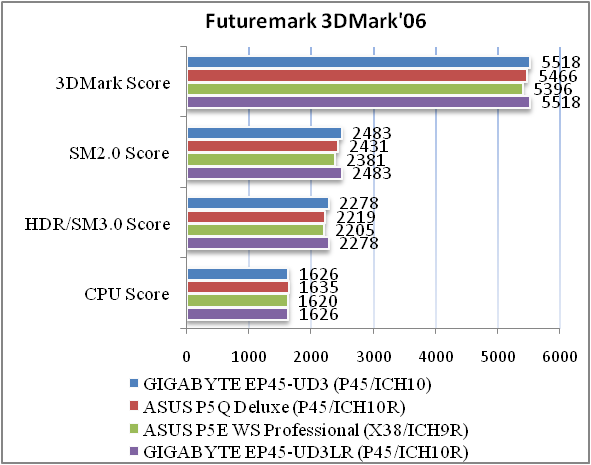

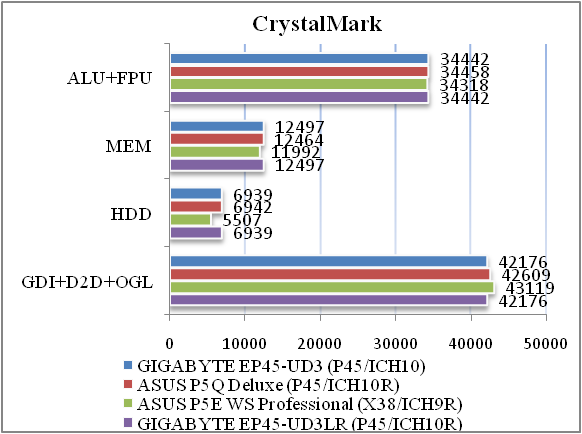

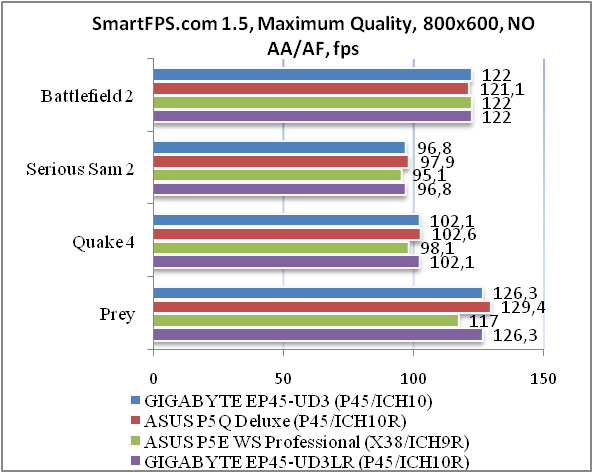

Материнська плата GIGABYTE GA-EP45-UD3 у тестових додатках показує досить високі результати, періодично виявляючись лідером серед плат з аналогічною системною логікою, що говорить про гарну оптимізацію BIOS.

Розгін

Як ми вже згадували, у тестуємої плати GIGABYTE GA-EP45-UD3 відсутнє охолодження силових елементів живлення процесора. Подивимося, як це вплине на розгінний потенціал плати.

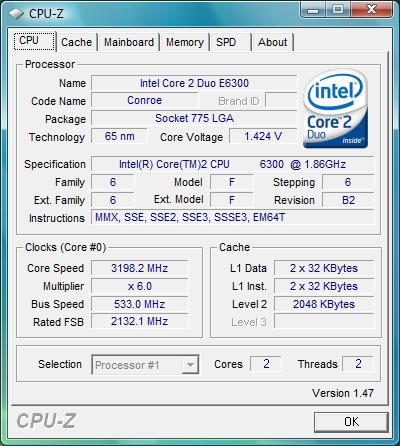

З двоядерним процесором системна плата змогла стабільно працювати з частотою системної шини 533 МГц. Подальший розгін був обмежений можливостями нашого тестового стенду.

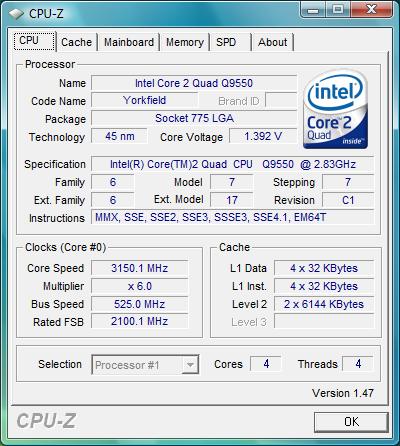

З чотирьохядерним процесором Intel Core 2 Quad Q9550 платі скорилася частота шини 525 МГц, що навіть на 15 МГц більше, ніж у старшої «сестри» GIGABYTE GA-EP45-UD3P. Таким чином, ми можемо стверджувати, що масивні системи охолодження не завжди є запорукою успішного розгону, але багато чого залежить від умов охолодження всередині корпусу.

Тестування звукового тракту на основі кодека Realtek ALC888

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.10, -0.11	Дуже добре
Рівень шуму, дБ (А)	-91.4	Дуже добре
Динамічний діапазон, дБ (А)	89.4	Добре
Гармонійні викривлення, %	0.131	Середньо
Гармонійні викривлення + шум, дБ(A)	-52.8	Погано
Інтермодуляційні викривлення + шум, %	0.256	Середньо
Взаємопроникнення каналів, дБ	-90.5	Відмінно
Інтермодуляції на 10 кГц, %	0.309	Середньо
Загальна оцінка		Добре

Режим роботи 32-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.12, -0.19	Дуже добре
Рівень шуму, дБ (А)	-90.6	Дуже добре
Динамічні діапазон, дБ (А)	90.7	Дуже добре
Гармонійні викривлення, %	0.0038	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-80.8	Добре
Інтермодуляційні викривлення + шум, %	0.0099	Дуже добре
Взаємопроникнення каналів, дБ	-88.6	Відмінно
Інтермодуляції на 10 кГц, %	0.013	Дуже добре
Загальна оцінка		Дуже добре

Аудіопідсистема на основі Realtek ALC888 відмінно проявила себе в тестових додатках, що дозволяє впевнено рекомендувати її до використання.

Висновки

В черговий раз ми змогли переконатися в тому, що материнські плати GIGABYTE, що належать до серії Ultra Durable 3, є одним з найбільш оптимальних варіантів при виборі основи для домашнього ПК. GIGABYTE GA-EP45-UD3 порадувала високою стабільністю в роботі і відмінним розгінним потенціалом. Материнська плата також буде цікава ентузіастам завдяки багатству налаштувань BIOS і більш низькій вартості, у порівнянні з GIGABYTE GA-EP45-UD3P. Єдиний момент, який необхідно враховувати, це відсутність підтримки CrossFire. Хоча, для більшості потенційних покупців ця можливість все ще залишається екзотикою.

Також відзначимо, що на даний момент в асортименті продукції GIGABYTE з'явилася нова ревізія плати GA-EP45-UD3–rev.1.1(ми тестували плату ревізії 1.0), у якій вже є радіатори на транзисторах вузла живлення процесора. Рекомендуємо звертати на це увагу при покупці, і при можливості брати плату більш нової ревізії.

Позитивні якості:

• відмінний розгінний потенціал;
• велика кількість налаштувань в BIOS для розгону;
• підтримка технології Ultra Durable 3;
• підтримка Dynamic Energy Saver Advanced.

Недоліки:

• відеокарта заважає доступу до слотів оперативної пам'яті;
• скромна комплектація;
• відсутність підтримки CrossFireХ.

Автор: Сергій Філінський
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.
